Produkttyp	Wasserdichtes Gehäuse für kompakte Canon-Kamera
Kompatibilität	PowerShot SX230 HS (und andere kompatible Modelle)
Maximale Wassertiefe	40 Meter (130 Fuß)
Wasserdichtigkeitsnorm	IPX8 (IEC/JIS gleichwertig)
Gehäusematerial	Polycarbonat
Abmessungen (ohne hervorstehende Teile)	139,4 × 89,7 × 115,9 mm
Gewicht (Gehäuse allein mit Diffusionsplatte)	Ca. 500 g
Betriebstemperatur	0 bis 40 °C
Dichtungsring	O-Ring (jährlicher Austausch empfohlen)
Stromversorgung	Über die eingesetzte Kamera (interner Akku)
Hauptfunktionen	Wasserdichter Schutz für Unterwasseraufnahmen; Zugriff auf Bedienelemente: Auslöser, Zoom, Einstellräder
Unterwassermodus	Integrierter Unterwasser-Weißabgleich in der Kamera
Mitgeliefertes Zubehör	Schultergurt, Handschlaufe, Diffusionsplatte, Silikonfett
Optionales Zubehör	Gewichte WW-DC1 (1 oder 2, je nach Süß- oder Salzwasser)
Pflege und Reinigung	Nach Gebrauch im Meer mit Süßwasser abspülen; mit einem weichen Tuch abtrocknen; Innenraum nicht mit Wasser waschen
Sicherheitshinweise	Nicht als Boje verwenden; Schultergurt unter Wasser entfernen; nicht zerlegen oder modifizieren
Ersatzteile und Reparierbarkeit	Dichtungsring austauschbar (Kontakt Canon Kundendienst); andere Teile nicht vom Benutzer reparierbar
Garantie	Bedienungsanweisungen befolgen, um die Wasserdichtigkeit zu erhalten

Häufig gestellte Fragen - WP-DC42 CANON

Welche Canon Kameras sind mit dem WP-DC42 Gehäuse kompatibel?

Das WP-DC42 ist für Canon PowerShot Kameras, insbesondere die SX230 HS, ausgelegt. Konsultieren Sie die Kompatibilitätsliste in der Bedienungsanleitung der Kamera.

Wie installiere ich die Kamera im wasserdichten Gehäuse?

Stellen Sie sicher, dass der Dichtungsring sauber und gefettet ist. Setzen Sie die Kamera ohne Handschlaufe ein, schließen Sie den Verschluss und überprüfen Sie die Verriegelung. Führen Sie vor dem Gebrauch einen 3-minütigen Dichtigkeitstest in 15 cm Tiefe durch.

Welche maximale Tiefe kann ich mit diesem Gehäuse erreichen?

Das Gehäuse ist für eine maximale Tiefe von 40 Metern (130 Fuß) zertifiziert. Überschreiten Sie diese Grenze niemals.

Wie pflege ich den Dichtungsring?

Reinigen Sie den Dichtungsring nach jedem Gebrauch mit einem Wattestäbchen, tragen Sie eine dünne Schicht des mitgelieferten Silikonfetts auf und prüfen Sie, ob er beschädigt ist. Ersetzen Sie ihn einmal jährlich.

Kann ich das Gehäuse ohne die Diffusionsplatte verwenden?

Die Diffusionsplatte ist erforderlich, um eine Überbelichtung durch den Blitz unter Wasser zu vermeiden. Ohne sie können Fotos überbelichtet werden. Befestigen Sie sie immer vor dem Einsatz im Wasser.

Was tun bei Kondensation im Gehäuseinneren?

Schalten Sie die Kamera sofort aus, entnehmen Sie sie dem Gehäuse und wischen Sie alle Oberflächen mit einem weichen, trockenen Tuch ab. Vermeiden Sie plötzliche Temperaturwechsel.

Wie aktiviere ich den Unterwassermodus an der Kamera?

Drehen Sie das Einstellrad auf SCN, drücken Sie die FUNC-Taste, wählen Sie mit den Pfeiltasten den Unterwassermodus und bestätigen Sie. Der Weißabgleich wird automatisch angepasst.

Kann ich den mitgelieferten Schultergurt unter Wasser verwenden?

Nein, der Schultergurt kann sich um den Hals wickeln und eine Strangulationsgefahr darstellen. Ersetzen Sie ihn vor jedem Tauchgang durch die mitgelieferte Handschlaufe.

Wie reinige ich das Gehäuse nach dem Gebrauch im Meer?

Spülen Sie das geschlossene Gehäuse gründlich mit Süßwasser ab, dann wischen Sie es mit einem weichen Tuch trocken. Öffnen Sie es anschließend, entnehmen Sie die Kamera und wischen Sie das Innere ab, ohne es mit Wasser zu waschen.

Wo kann ich einen Ersatzdichtring oder zusätzliche Gewichte kaufen?

Wenden Sie sich an den Canon Kundendienst oder einen autorisierten Händler. Die WW-DC1 Gewichte werden separat verkauft: 1 Gewicht für Süßwasser, 2 für Salzwasser.

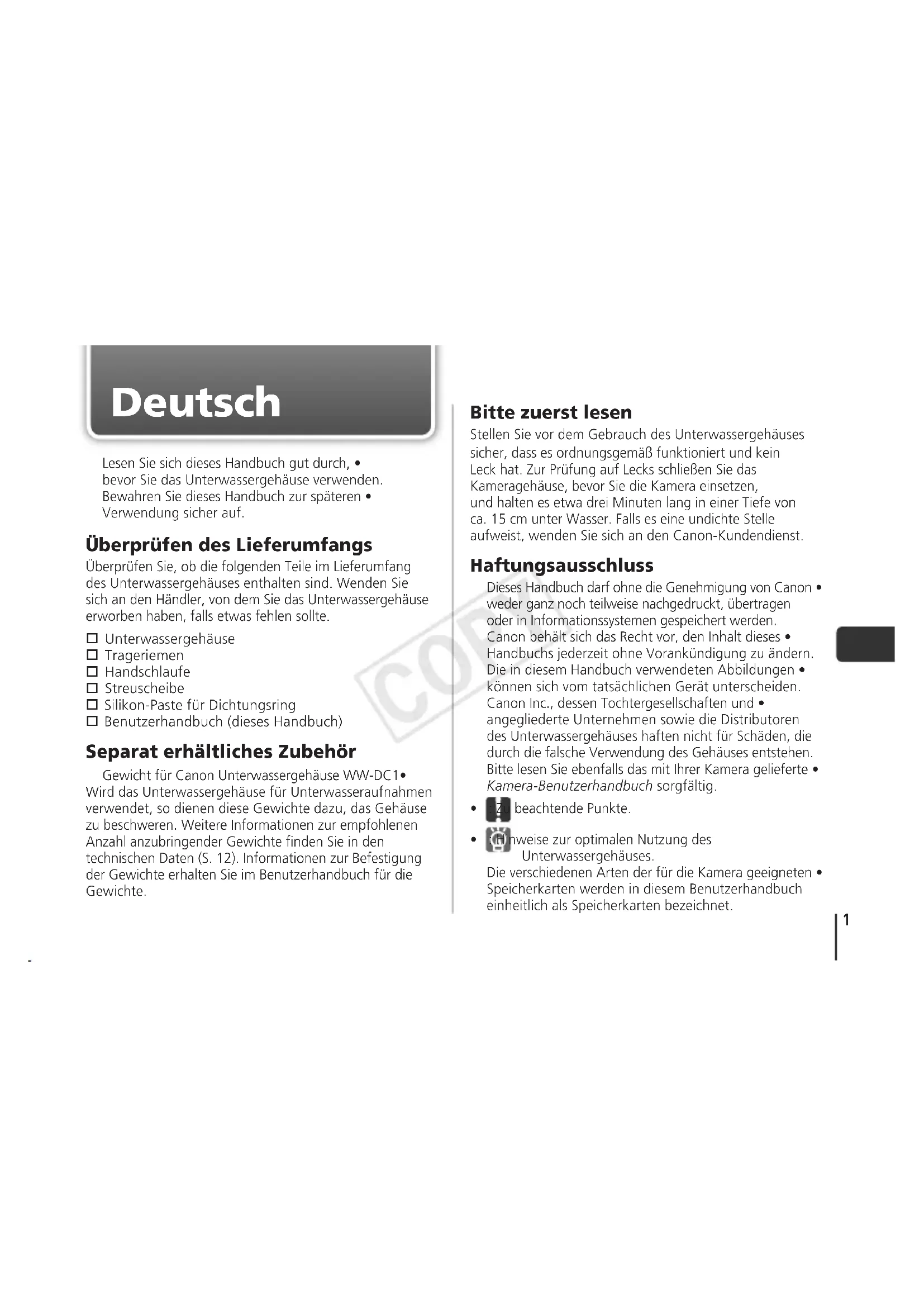

BEDIENUNGSANLEITUNG WP-DC42 CANON

Lesen Sie sich dieses Handbuch gut durch, • bevor Sie das Unterwassergehäuse verwenden. Bewahren Sie dieses Handbuch zur späteren • Verwendung sicher auf.

Überprüfen des Lieferumfangs

Überprüfen Sie, ob die folgenden Teile im Lieferumfang des Unterwassergehäuses enthalten sind. Wenden Sie sich an den Händler, von dem Sie das Unterwassergehäuse erworben haben, falls etwas fehlen sollte.

□ Unterwassergehäuse
□ Trageriemen
□ Handschlaufe
□ Streuscheibe
□ Silikon-Paste für Dichtungsring
□ Benutzerhandbuch (dieses Handbuch)

Separat erhältliches Zubehör

Gewicht für Canon Unterwassergehäuse WW-DC1• Wird das Unterwassergehäuse für Unterwasseraufnahmen verwendet, so dienen diese Gewichte dazu, das Gehäuse zu beschweren. Weitere Informationen zur empfohlenen Anzahl anzubringender Gewichte finden Sie in den technischen Daten (S. 12). Informationen zur Befestigung der Gewichte erhalten Sie im Benutzerhandbuch für die Gewichte.

Bitte zuerst lesen

Stellen Sie vor dem Gebrauch des Unterwassergehäuses sicher, dass es ordnungsgemäß funktioniert und kein Leck hat. Zur Prüfung auf Lecks schließen Sie das Kameragehäuse, bevor Sie die Kamera einsetzen, und halten es etwa drei Minuten lang in einer Tiefe von ca. 15 cm unter Wasser. Falls es eine undichte Stelle aufweist, wenden Sie sich an den Canon-Kundendienst.

Haftungsausschluss

Dieses Handbuch darf ohne die Genehmigung von Canon • weder ganz noch teilweise nachgedruckt, übertragen oder in Informationssystemen gespeichert werden. Canon behält sich das Recht vor, den Inhalt dieses • Handbuchs jederzeit ohne Vorankündigung zu ändern. Die in diesem Handbuch verwendeten Abbildungen • können sich vom tatsächlichen Gerät unterscheiden. Canon Inc., dessen Tochtergesellschaften und • angegliederte Unternehmen sowie die Distributoren des Unterwassergehäuses haften nicht für Schäden, die durch die falsche Verwendung des Gehäuses entstehen. Bitte lesen Sie ebenfalls das mit Ihrer Kamera gelieferte • Kamera-Benutzerhandbuch sorgfältig.

• zu beachtende Punkte.

- Hinweise zur optimalen Nutzung des Unterwassergehäuses.

Die verschiedenen Arten der für die Kamera geeigneten • Speicherkarten werden in diesem Benutzerhandbuch einheitlich als Speicherkarten bezeichnet.

Sicherheitsvorkehrungen

Lesen Sie die im Folgenden beschriebenen • Sicherheitsvorkehrungen vor der Verwendung des Unterwassergehäuses gut durch. Achten Sie stets darauf, dass das Unterwassergehäuse ordnungsgemäß verwendet wird.

Die auf den folgenden Seiten erläuterten • Sicherheitsvorkehrungen sollen verhindern, dass Sie selbst oder andere Personen zu Schaden kommen oder Schäden am Gerät entstehen.

Warnhinweis

Weist auf die Möglichkeit von schweren Verletzungen oder Tod hin.

Vorsicht

Weist auf die Möglichkeit von Verletzungen hin.

Vorsicht

Weist auf die Möglichkeit von Schäden an Unterwassergehäuse und Kamera hin.

Warnhinweis

Denken Sie daran, die Kamera nach dem Gebrauch des Unterwassergehäuses aus dem Gehäuse herauszunehmen.

Wenn die Kamera im Unterwassergehäuse verbleibt und direkter Sonneneinstrahlung oder hohen Temperaturen ausgesetzt wird, kann sich ein Brand entwickeln oder das Gehäuse bersten.

Verwenden Sie das Unterwassergehäuse nicht anstelle eines Auftriebskörpers (z. B. Schwimmgürtel).

Verwenden Sie den Trageriemen nicht unter Wasser.

Nehmen Sie den Trageriemen ab, und bringen Sie die Handschlaufe an, bevor Sie das Unterwassergehäuse unter Wasser verwenden. Bei der Verwendung des Trageriemens besteht die Gefahr, dass sich der Riemen am Hals verheddert und zu Strangulation oder anderen Verletzungen führt.

Schalten Sie die Kamera sofort aus, falls das Unterwassergehäuse Lecks aufweist.

Lecks könnten Feuer oder einen elektrischen Schlag zur Folge haben. Wischen Sie das Innere des Unterwassergehäuses und die Kamera gründlich trocken, und wenden Sie sich an den Canon-Kundendienst.

Vorsicht

Achten Sie auf die Bildung von Kondenswasser.

Ein schneller Wechsel des Unterwassergehäuses zwischen hohen und niedrigen Temperaturen kann Kondensation (Wassertropfen) auf seinen Innenflächen verursachen. Falls dies geschieht, stellen Sie die Verwendung der Kamera ein, da Kondensation zu Fehlfunktionen führen kann. Entnehmen Sie die Kamera, und wischen Sie die Kondensationsfeuchtigkeit mit einem weichen, trockenen Tuch von Gehäuse und Kamera ab, bis diese vollständig trocken sind.

Vergewissern Sie sich, dass die Handschlaufe von der • Kamera entfernt ist, bevor Sie sie in das Gehäuse einsetzen. Betätigen Sie die Tasten und den Hebel des Gehäuses unter • Wasser nicht mit Gewalt.

Spritzen Sie den Dichtungsring nicht mit Leitungswasser ab. Beschädigen Sie den Dichtungsring nicht, und sorgen Sie dafür, dass sich kein Schmutz zwischen Dichtungsring und Gehäuse ansammeln kann.

Zerlegen oder verändern Sie das Unterwassergehäuse nicht.

Hierdurch könnten Lecks verursacht werden.

Verwenden oder lagern Sie das Unterwassergehäuse nach Möglichkeit nicht in folgenden Umgebungen.

Wassertiefen von mehr als 40 Meter. Umgebungen mit Temperaturen über 40 °C.

Bewahren Sie das Unterwassergehäuse nach Möglichkeit nicht in folgenden Umgebungen auf.

Umgebungen mit starker •

Sonneneinstrahlung.

Feuchte oder staubige Umgebungen.

In der Nähe von chemischen •

Substanzen wie Naphthalin oder Insektiziden.

Werfen Sie das Unterwassergehäuse nicht, und lassen Sie es nicht fallen.

Dies könnte ein Verbiegen des Gehäuses und Fehlfunktionen zur Folge haben.

Verwenden Sie nur die beiliegende Silikon-Paste.

Die Verwendung anderer Dichtungsmittel kann die Dichtheit des Unterwassergehäuses beeinträchtigen.

Dichtungsring

Fremdkörper auf dem Dichtungsring können das Eindringen • von Wasser verursachen. Ein einziges Haar oder Sandkorn in der Dichtung kann Lecks verursachen.

Falls die Dichtung beschädigt oder rissig ist, stellen Sie die Benutzung des Gehäuses sofort ein, und wenden Sie sich an den Canon-Kundendienst.

Lagern Sie das Unterwassergehäuse sorgsam in geöffnetem • Zustand, um eine Verformung des Dichtungsrings zu vermeiden und seine Wasserdichtfähigkeit aufrechtzuerhalten.

Schützen Sie die Dichtung während der Lagerung vor Staub • und Kratzern.

Damit das Unterwassergehäuse wasserdicht bleibt, sollten Sie den Dichtungsring einmal pro Jahr auswechseln.

- Wenden Sie sich an Ihren Canon-Kundendienst, um Ersatz-Dichtungsringe zu erhalten.

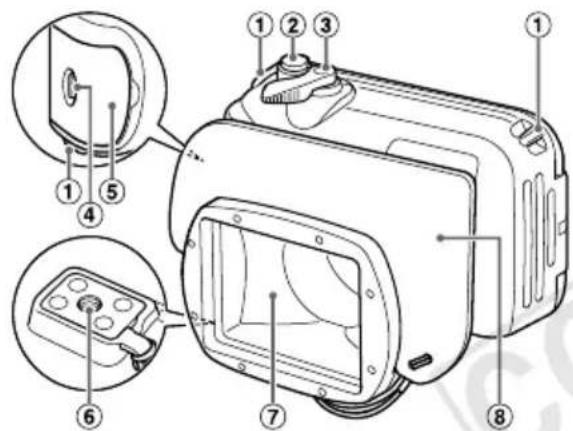

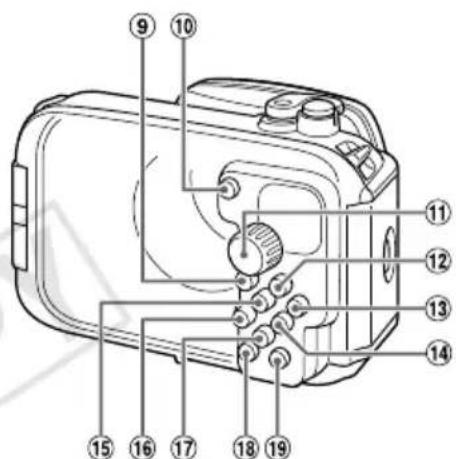

Überblick über die Komponenten

① Riemenbefestigung
② Auslöser
③ Zoom-Hebel
④ Entriegelungstaste
⑤ Verriegelung
⑥ Stativgewinde
⑦ Objektivfenster
⑧ Streuscheibe

⑨ Movie-Taste
⑩ Taste ON/OFF
⑪ Modus-Wahlrad
⑫ Taste ▶ (Wiedergabe)
⑬ Taste FUNC.SET FUNC./SET (Funktion/Einstellen)
⑭ Taste ↓ (Blitz)/▶
⑮ Taste + (Belichtungskorrektur)/▲
⑯ Taste 🎨 (Makro)/MF (Manueller Fokus)/◀
⑰ Taste 📍 (Selbstauslöser)
⑱ Taste DISP. (Anzeige)
⑲ Taste MENU

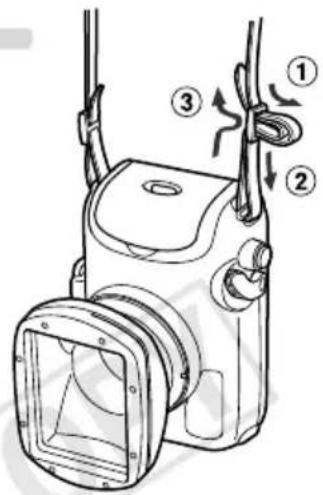

Vorbereitungen

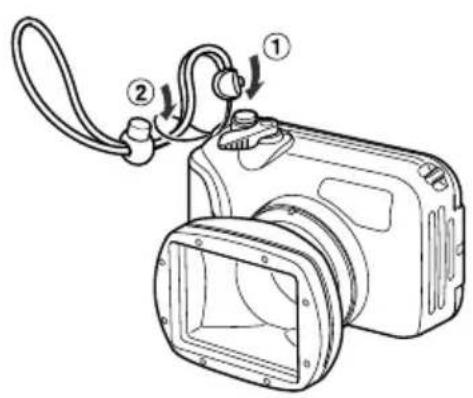

Handschlaufe Trageriemen

Befestigen Sie die Schlaufe oder den Riemen, und passen Sie die Länge an.

Nehmen Sie den Trageriemen ab, und bringen Sie die Handschlaufe an, bevor Sie das Gehäuse unter • Wasser verwenden. Bei der Verwendung des Trageriemens besteht die Gefahr, dass sich der Riemen am Hals verheddert und zu Strangulation oder anderen Verletzungen führt. Benutzen Sie nur die im Lieferumfang des Unterwassergehäuses enthaltenen Handschlaufen.

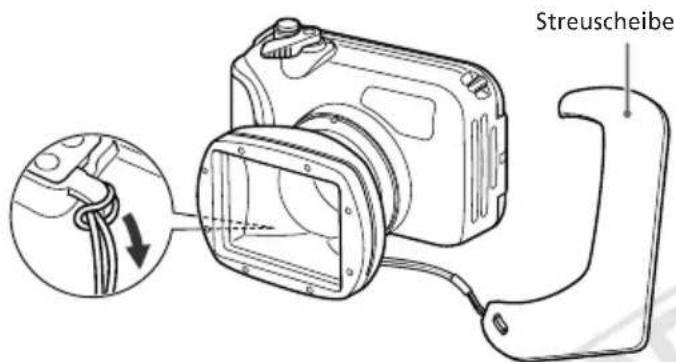

Streuscheibe

Bringen Sie die Streuscheibe an.

Vermeiden Sie Kratzer auf der Oberfläche der • Streuscheibe, da dies die gleichmäßige Streuung des Blitzlichts verringert.

Die Effektivität der Streuscheibe kann • beeinträchtigt werden, wenn sich das Motiv zu nah an der Kamera befindet.

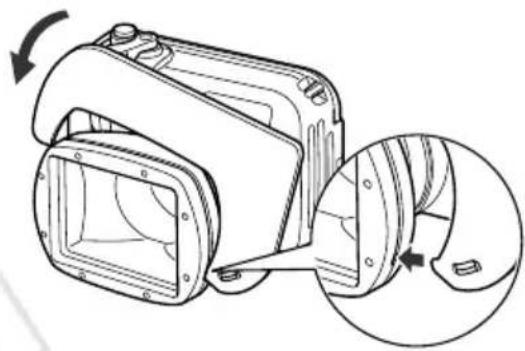

Abnehmen der Streuscheibe

Heben Sie die Streuscheibe wie abgebildet an, und entfernen Sie sie.

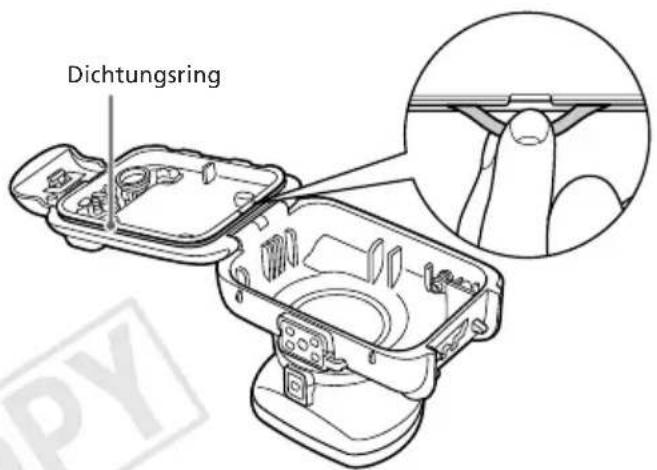

Lösen Sie die Verriegelung, um das Gehäuse zu öffnen.

Falls Sie eine handelsübliche Antibeschlaglösung • verwenden, tragen Sie sie mit einem weichen, trockenen Tuch nur auf die Innenseite des Objektivfensters auf. Sollte die Antibeschlaglösung versehentlich mit anderen Teilen in Kontakt kommen, wischen Sie sie sofort mit einem weichen, trockenen Tuch ab, da sonst Schäden verursacht werden können.

Dichtungsring

Tragen Sie Silikon-Paste auf den Dichtungsring auf.

Entfernen Sie den Dichtungsring, wie in der Abbildung gezeigt. Drücken Sie nicht Ihre Fingernägel hinein, und •ziehen Sie nicht gewaltsam am Dichtungsring.
Entfernen Sie Ablagerungen mit einem Wattestäbchen aus der Nut.
√ Geben Sie etwas (einen Tropfen) Silikon-Paste auf Ihre Fingerspitze, und überziehen Sie die gesamte Oberfläche des Dichtungsrings gleichmäßig mit der Paste.
√ Setzen Sie den Dichtungsring wieder ordnungsgemäß in die Nut ein. Achten Sie darauf, dass er dabei nicht • verdreht wird.

Vorbereiten der Kamera

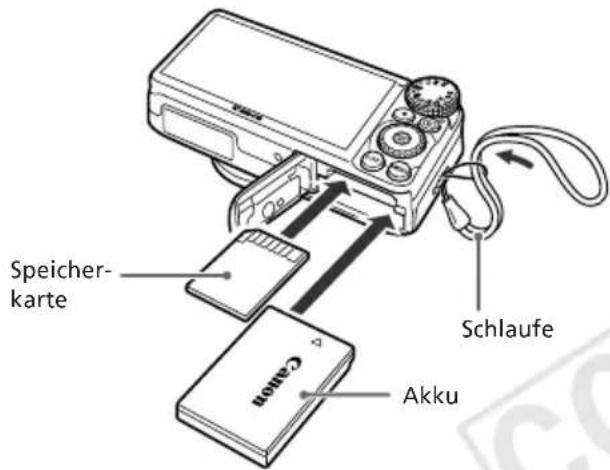

Speicher- karte Schlaufe Akku

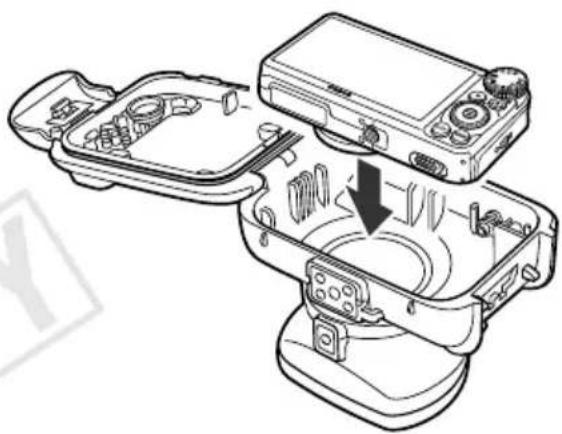

X Nehmen Sie die Schlaufe ab, und stellen Sie sicher, dass sich der Akku und eine Speicherkarte in der Kamera befinden.

Informationen zum richtigen Akku und zum • Einsetzen von Akku und Speicherkarte finden Sie im Kamera-Benutzerhandbuch.

Verwenden Sie einen ausreichend geladenen Akku.

Überprüfen Sie die geschätzte Kapazität Ihrer • Speicherkarte, und vergewissern Sie sich, dass genügend Speicherplatz für die Aufnahme Ihrer Bilder vorhanden ist.

Einsetzen der Kamera in das Gehäuse

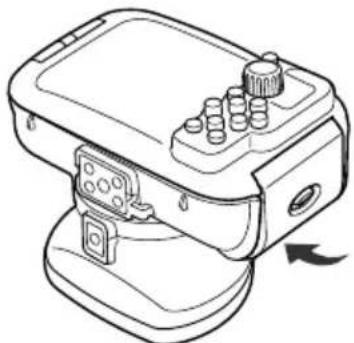

Setzen Sie die Kamera in das Unterwassergehäuse ein.

Wählen Sie einen Ort fern der salzigen Meerluft. • Halten Sie das Objektivfenster sauber, indem Sie es • behutsam mit einem trockenen Tuch abwischen.

Schließen Sie das Gehäuse.

Vergewissern Sie sich, dass der Dichtungsring • frei von Fremdkörpern ist.

Stellen Sie sicher, dass die Verriegelung richtig • geschlossen ist.

Verwenden der Kamera

Anleitungen zur Verwendung der Kamera finden Sie im Kamera-Benutzerhandbuch.

Unterwassermodus

Durch Auswahl des Modus: werden Blautöne abgeschwächt und natürlichere Farben bei Unterwasseraufnahmen erzielt.

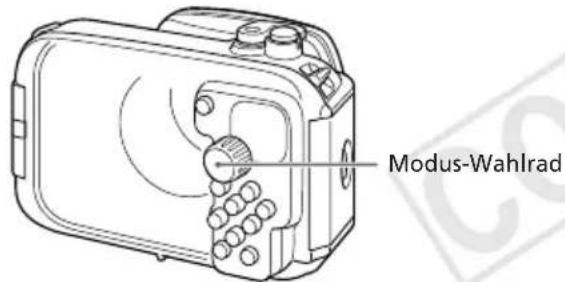

Modus-Wahlrad

Stellen Sie das Modus-Wahlrad auf SCN.

Drücken Sie die Taste 🎂 und danach die Tasten ▲▼, um 📄 auszuwählen. Drücken Sie dann die Taste 🎂 erneut.

Drücken Sie die Tasten ▲▼, um auszuwählen, und drücken Sie dann die Taste SET.

Bei Unterwasseraufnahmen mit den Modi •, P, Tv, Av oder M empfiehlt es sich, den Weißabgleich über das Menü FUNC. auf (Unterwasser) festzulegen.

Verwenden des Einstellungs-Wahlrads

Wenn sich die Kamera im Gehäuse befindet, kann die Verwendung des Einstellungs-Wahlrads wie folgt simuliert werden:

Drücken Sie die Taste DISP., halten Sie sie gedrückt, und bewegen Sie den Zoom-Regler dann in Richtung [▲] oder 🌐.

Wenn Sie die Taste DISP. jedoch für mehr als 2 Sekunden drücken, wird der Bildschirm auf maximale Helligkeit eingestellt. Um die normale Helligkeit wiederherzustellen, halten Sie die Taste DISP. erneut länger als 2 Sekunden gedrückt.

Verwenden der GPS-Funktion (nur PowerShot SX230 HS)

Bei Verwendung des Unterwassergehäuses ist der Empfang des GPS-Satellitensignals unter Umständen beeinträchtigt. Auch unter Wasser oder wenn die Kamera feucht ist, ist der Signalempfang möglicherweise beeinträchtigt.

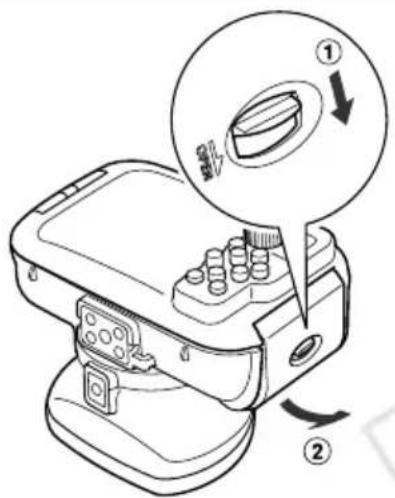

Herausnehmen der Kamera Pflege und Wartung

Wischen Sie das Gehäuse gründlich trocken.

Säubern Sie das Gehäuse von Schmutz, Sand, Haaren und anderen Fremdkörpern, und waschen Sie es unter klarem, laufenden Wasser ab, um Salzablagerungen zu entfernen.

Öffnen Sie das Gehäuse, und entnehmen Sie die Kamera.

Befolgen Sie nachstehende Anweisungen nach der Verwendung des Unterwassergehäuses.

Schließen Sie das Gehäuse.

Waschen Sie das Innere des Unterwassergehäuses • nicht mit Wasser aus. Wischen Sie es mit einem weichen, trockenen Tuch ab.

Waschen Sie das Gehäuse gründlich mit klarem Wasser ab, und trocknen Sie es danach sorgfältig mit einem weichen, trockenen Tuch.

Besonders nach der Verwendung in Meerwasser • ist mehrstündiges Einweichen des geschlossenen Kameragehäuse in sauberem Wasser zu empfehlen, um Salzablagerungen zu entfernen.

Technische Daten

Wasserdichtfähigkeit: Entspricht dem IEC/JIS-Schutzgrad,IPX8“Für den Einsatz bis zu einer Tiefe von 40 m

Wasserabdichtung: Dichtungsring(eingepresster O-Ring)

Gehäusematerial: Polykarbonat

Betriebstemperaturen der Kamera:0 bis 40 °C

Abmessungen: 139,4 x 89,7 x 115,9 mm(ohne vorstehende Teile)

Gewicht: ca. 500 g

(nur Unterwassergehäuse*)

Empfohlene Anzahl der gesondert erhältlichen Gewichte (WW-DC1) für das Unterwassergehäuse:

Im Meerwasser: 2 Gewichte

Im Süßwasser: 1 Gewicht

* Einschließlich Streuscheibe
Alle hier angegebenen Daten basieren auf den • Teststandards von Canon.
Änderungen am Aussehen und an den Spezifikationen des • Produkts können jederzeit ohne vorherige Benachrichtigung vorgenommen werden.
