BEDIENUNGSANLEITUNG GT-SF-VCS-02 Easy Home

Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Akku-Stielstaubsauger Aspirateur balai sans fil

Lieferumfang/Geräteteile Lieferumfang/Geräteteile

Taste Saugstufeneinstellung

Entriegelungstaste Staubbehälter

Saugöffnung (=Aufnahme für Saugdüsen/Saugrohr)

Ladebuchse (Grundgerät)

Entriegelungstaste Saugöffnung

Entriegelungsklammer

Netzadapter/Steckernetzteil (ohne Abb.)

• Bedienungsanleitung und Garantiekarte (ohne Abb.) Technische und optische Änderungen vorbehalten.5 Inhaltsverzeichnis Übersicht p. 2
• Lieferumfang/Geräteteile p. 4

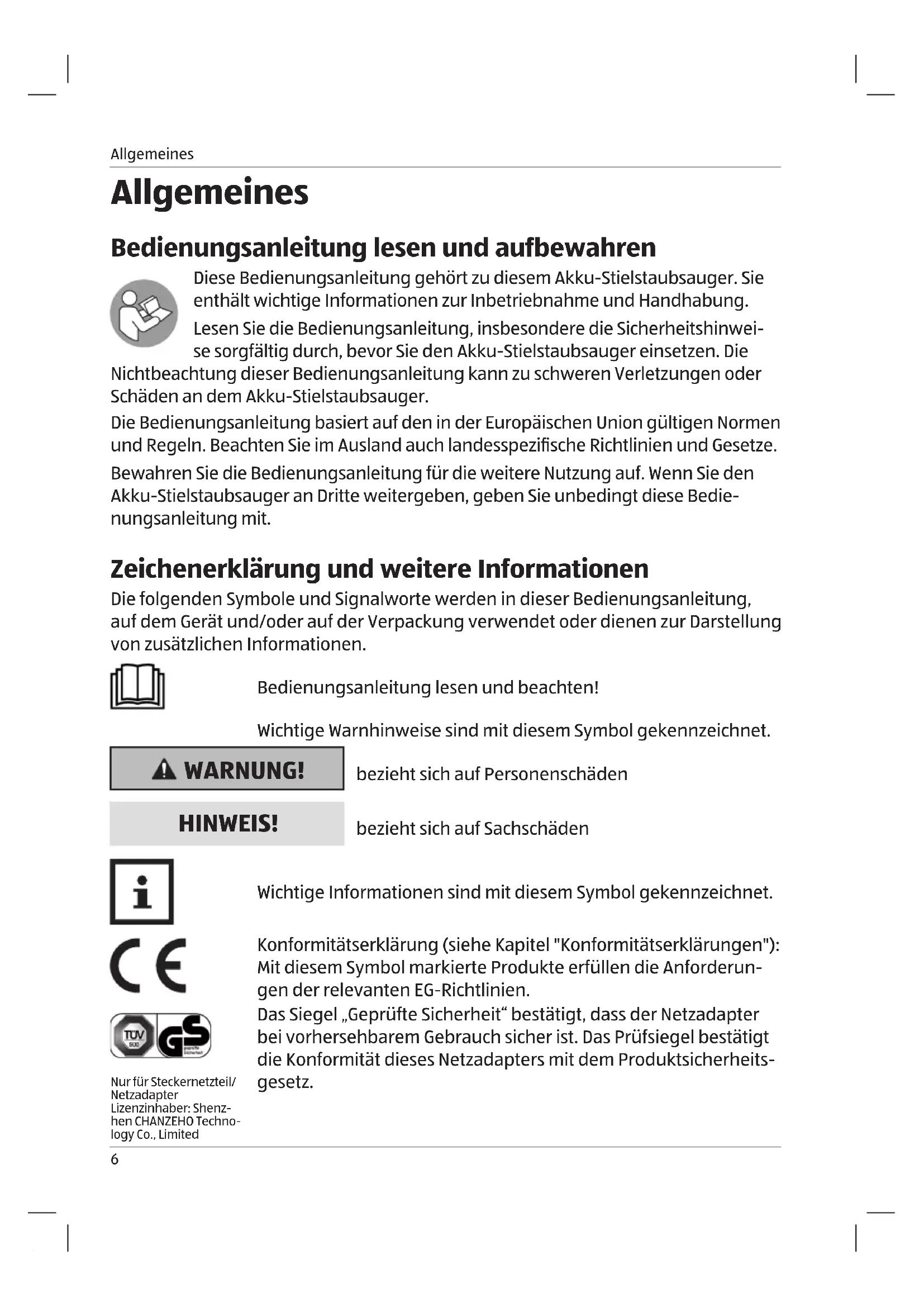

• Allgemeines p. 6
• Bedienungsanleitung lesen und aufbewahren p. 6
• Zeichenerklärung und weitere Informationen p. 6
• Sicherheit p. 8
• Bestimmungsgemäße Verwendung p. 8
• Sicherheitshinweise p. 8
• Gefahren für Kinder und Personen mit eingeschränkten Fähig keiten p. 8
• Gefahren beim Umgang mit Elektrogeräten p. 9
• Gefahren beim Betrieb des Akku-Stielstaubsaugers p. 10
• Aufbau und Montage p. 14
• Vor dem ersten Gebrauch p. 14
• Montage der Wandhalterung p. 14
• Laden des Akkupacks p. 16
• Bedeutung der Akku-Statusanzeige p. 17
• Bedienung p. 18
• Benutzung des Gerätes p. 18
• Übersicht Saugdüsen p. 19
• Saugstufen p. 21
• Gerät verwenden p. 23
• Störung und Behebung p. 24
• Wartung, Reinigung und Pflege p. 25
• Bodendüse reinigen p. 26
• Staubbehälter entleeren p. 28
• Filter reinigen p. 28
• Aufbewahrung p. 30
• Technische Daten p. 31
• Konformitätserklärungen p. 32
• Entsorgung p. 32
• Verpackung entsorgen p. 32
• Gerät entsorgen p. 32
• Netzadapter/Steckernetzteil p. 33
• Entnahme des Akkupacks p. 33
• Entsorgung Batterien und Akkus p. 34
• Mit QR-Codes schnell und einfach ans Ziel Inhaltsverzeichnis6 Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Akku-Stielstaubsauger. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinwei- se sorgfältig durch, bevor Sie den Akku-Stielstaubsauger einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder Schäden an dem Akku-Stielstaubsauger. Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze. Bewahren Sie die Bedienungsanleitung für die weitere Nutzung auf. Wenn Sie den Akku-Stielstaubsauger an Dritte weitergeben, geben Sie unbedingt diese Bedie- nungsanleitung mit. Zeichenerklärung und weitere Informationen Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung, auf dem Gerät und/oder auf der Verpackung verwendet oder dienen zur Darstellung von zusätzlichen Informationen. Bedienungsanleitung lesen und beachten! Wichtige Warnhinweise sind mit diesem Symbol gekennzeichnet. WARNUNG! bezieht sich auf Personenschäden HINWEIS! bezieht sich auf Sachschäden Wichtige Informationen sind mit diesem Symbol gekennzeichnet. Konformitätserklärung (siehe Kapitel "Konformitätserklärungen"): Mit diesem Symbol markierte Produkte erfüllen die Anforderun- gen der relevanten EG-Richtlinien. Das Siegel „Geprüfte Sicherheit“ bestätigt, dass der Netzadapter bei vorhersehbarem Gebrauch sicher ist. Das Prüfsiegel bestätigt die Konformität dieses Netzadapters mit dem Produktsicherheits- gesetz. Nur für Steckernetzteil/Netzadapter Lizenzinhaber: Shenz-hen CHANZEHO Techno-logy Co., Limited7 Der Netzadapter entspricht der Schutzklasse II. Das Grundgerät (Handteil) entspricht der Schutzklasse III. Nur in geschlossenen Innenräumen verwenden Polarität Anschlussstecker: außen (–) / innen (+) Zum Laden des Gerätes muss der im Lieferumfang enthaltene separate Netzadapter CZH013270050EUWP verwendet werden. Dieses Symbol signalisiert besondere Vorschriften zur Entsorgung von Altgeräten (siehe Kapitel "Entsorgung"). Li-Ion Achtung – Der Akku enthält umweltgefährdende Inhaltsstoffe. Eine Entsorgung über den Hausmüll ist seit dem 1. 10. 1998 ge- setzlich untersagt. Entsorgen Sie den Akku nach den geltenden gesetzlichen Bestimmungen über den Handel oder eine von den öffentlichrechtlichen Entsorgungsträgern dafür eingerichtete Rücknahmestelle (Wertstoffhof)! Allgemeines8 Sicherheit Sicherheit Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich zum Saugen von trockenem Schmutz in trockenen Räumen oder in Autos (oder ähnlichen Fahrzeugen) mit dem entsprechenden Zubehör geeignet. Zudem ist das Gerät nicht für den gewerblichen Gebrauch bestimmt, sondern ausschließlich für die Benutzung im priva- ten Haushalt. Jede andere Verwendung oder Änderung des Gerätes ist nicht bestimmungsgemäß und ist grundsätzlich untersagt. Für Schäden, die durch nicht bestimmungsgemä- ßen Gebrauch oder falsche Bedienung entstanden sind, kann keine Haftung übernommen werden. Sicherheitshinweise WARNUNG! Lesen und beachten Sie alle nachfolgend aufgeführten Sicherheitshinweise. Bei Nichtbeachten bestehen erheb- liche Unfall- und Verletzungs risiken sowie die Gefahr von Sach- und Geräte schäden. Gefahren für Kinder und Personen mit eingeschränkten Fähig keiten - Dieses Gerät kann von Kindern ab 8 Jahren und darüber so- wie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt wer- den oder bezüglich des sicheren Gebrauchs des Gerätes un- terwiesen wurden und die daraus resultierenden Gefahren verstanden haben.9 Sicherheit - Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. - Das Gerät, der Netzadapter und seine Anschlussleitung sind von Kindern jünger als 8 Jahre, fernzuhalten. - Kinder dürfen nicht mit dem Gerät spielen. Kinder erkennen nicht die Gefahr, die beim Umgang mit elektrischen Geräten entstehen kann. Deshalb das Gerät außerhalb der Reich- weite von Kindern benutzen und aufbewahren. Lassen Sie das Netzkabel nicht herunterhängen, damit nicht daran gezogen wird. - Halten Sie Verpackungs material von Kindern fern – Erstickungsgefahr! Gefahren beim Umgang mit Elektrogeräten - Den Netzadapter nur an eine vorschriftsmäßig installierte Steckdose mit einer Netzspannung gemäß Typenschild an- schließen. - Ein beschädigtes Verbindungskabel kann nicht ersetzt wer- den. Entsorgen Sie einen beschädigten Netzadapter und ersetzen Sie ihn durch einen Netzadapter des gleichen Typs. Untersuchen Sie den Netzadapter sowie das Verbindungs- kabel regelmäßig auf Beschädigungen. - Reparaturen dürfen nur von zugelassenen Fachwerkstät- ten ausgeführt werden. Nicht fachgerecht reparierte Geräte stellen eine Gefahr für den Benutzer dar. - Das Gerät darf nur mit dem mitgelieferten Netzadapter gela- den werden. - Das Gerät während des Betriebes nicht ohne Aufsicht lassen, um Unfälle zu vermeiden. - Den Netzadapter und das Grundgerät nie in Wasser tauchen und nicht im Freien benutzen, da diese Komponenten we-10 Sicherheit der Regen noch anderer Feuchtigkeit ausgesetzt werden dürfen! Stromschlaggefahr! - Sollte das Gerät einmal ins Wasser gefallen sein, erst den Netzadapter ziehen, dann das Gerät herausnehmen. Das Ge- rät danach nicht mehr in Betrieb nehmen, sondern erst von einer zugelassenen Servicestelle überprüfen lassen. Dies gilt auch, wenn der Netzadapter ins Wasser gefallen sein sollte oder wenn das Verbindungskabel oder das Gerät beschädigt sind oder das Gerät heruntergefallen ist. - Darauf achten, dass Netzadapter, Verbindungskabel und das Gerät nie auf heißen Oberflächen oder in der Nähe von Wärmequellen platziert werden. Das Verbindungskabel so verlegen, dass es nicht mit heißen oder scharfkantigen Ge- genständen in Berührung kommt. Stromschlaggefahr! - Das Verbindungskabel keinesfalls knicken und nicht um das Gerät wickeln, da dies zu einem Kabelbruch führen kann. - Immer den Netzadapter ziehen, bei Betriebsstörungen, vor jeder Reinigung und wenn nicht mit dem Gerät verbunden! Niemals am Verbindungskabel ziehen! Stromschlaggefahr! - Das Gerät und/oder den Netzadapter nie selbst öffnen und keinesfalls versuchen, mit Metallgegenständen in das Inne- re zu gelangen. Stromschlaggefahr! - Das Gerät nicht benutzen, wenn man sich auf feuchtem Bo- den befindet oder wenn die Hände oder das Gerät nass sind. Stromschlaggefahr! Gefahren beim Betrieb des Akku-Stielstaubsaugers - Laden Sie den Akkupack des Akku-Stielstaubsaugers ausschließlich mit dem im Lieferumfang enthaltenen Netzadapter/Steckernetzteil - Modell: CZH013270050EUWP (Li-Ion-Akkupack 22,2 V , 2200 mAh). Laden Sie keines- falls nicht wiederaufladbare Batterien! Explosionsgefahr!11 Sicherheit - Verwenden Sie den im Lieferumfang enthaltenen Netzad- apter ausschließlich zum Laden des in diesem Gerät ent- haltenen Akkupacks. - Netzadapter und Abluftöffnungen des Handstaubsaugers nicht abdecken, um Überhitzung zu vermeiden! - Ausgelaufene oder beschädigte Akkupacks sind umge- hend vom Gerät zu entfernen. Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Bei Kontakt mit Batterie- bzw. Akkuflüssigkeit die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umge- hend einen Arzt aufsuchen! - Versuchen Sie nicht, die Hülle des Akkupacks zu öffnen oder den Akkupack zu zerlegen, dies würde den Akku- pack zerstören. Erhöhte Auslaufgefahr! - Der im Gerät enthaltene Akkupack ist nicht austauschbar. - Vermeiden Sie starke Stöße und Erschütterungen. - Bewahren Sie den Staubsauger und die Zubehörteile nicht an heißen oder kalten, feuchten oder schmutzigen Orten auf. Extreme Umgebungsbedingungen beeinträch- tigen das Ladevermögen des Akkupacks. - Verwenden Sie keine defekten Düsen bzw. Zubehörteile, dadurch besteht die Gefahr, dass der zu reinigende Ge- genstand beschädigt wird oder Sie sich verletzen! - Betreiben Sie das Gerät niemals mit entfernten oder be- schädigten Staubfiltern, um Gefährdungen zu vermeiden! - Um Gefährdungen zu vermeiden, schalten Sie das Gerät stets aus, bevor Sie eine der Düsen bzw. Zubehör aufset- zen oder abnehmen. - Vermeiden Sie Berührungen mit beweglichen Teilen. Um Personen- oder Sachschäden zu verhindern, darauf ach- ten, dass Hände, Haare, Kleidung und andere Gegenstän- de und Körperteile während des Betriebs nicht in Kontakt12 Sicherheit mit sich bewegenden Teilen (z. B. Bürstenrolle der Boden- düse) gelangen. Verletzungsgefahr! - Saugen Sie weder glühende Asche, brennende Zigaretten oder Streichhölzer noch spitze Gegenstände, Glassplit- ter sowie Wasser oder andere Flüssigkeiten auf. Dadurch können Sie den Staubsauger beschädigen und sich selbst in Gefahr bringen. Glühende Asche, brennende Zigaret- ten etc. setzen die Filter in Brand, Feuchtigkeit kann zum Kurzschluss führen, spitze Gegenstände beschädigen die Filter. - Das Gerät nicht in Betrieb nehmen, wenn das Gehäuse er- kennbare Schäden aufweist oder der Verdacht auf einen unsichtbaren Defekt (z.B. nach einem Sturz) besteht. - Beim Reinigen und Warten des Gerätes, beim Auswech- seln von Teilen oder beim Umstellen auf eine andere Funktion ist das Gerät vorher auszuschalten. Zusätzlich darf das Gerät bzw. der Akkupack nicht mit dem Netzad- apter verbunden sein. - Saugen Sie mit der Bodendüse nicht in der Nähe von Kabeln, Leitungen und langen Teppichfransen. Diese Gegenstände können dabei beschädigt werden oder sich in der Bürstenrolle verfangen und so das Gerät beschädi- gen. - Um Unfälle zu vermeiden, saugen Sie mit dem Gerät keine gesundheitsbeeinträchtigenden, feuchten, nassen, ex- plosiven, giftigen Gegenstände, groben Glassplitter, Lö- sungsmittel, Toner, Gips, Zement, Steinstaub, Bohrstaub, Gase oder Glut auf oder ab. - Um Unfälle zu vermeiden, saugen Sie keine Lebewesen ab. Saugen Sie keine Kleidungsstücke ab, die am Körper getragen werden. Düsen- und andere Saugöffnungen dürfen niemals in die Nähe von Haaren, Augen und Ohren gelangen.13 Sicherheit - Verwenden Sie ausschließlich Originalzubehör. Bei Ver- wendung von Nicht-Originalzubehörteilen ist mit erhöh- ter Unfallgefahr zu rechnen. Bei Unfällen oder Schäden mit Nicht-Originalzubehör entfällt jede Haftung. Bei Ver- wendung fremder Zubehörteile und daraus resultieren- den Geräteschäden erlischt jeglicher Garantieanspruch. - Seien Sie besonders vorsichtig, wenn Sie auf Treppenstu- fen saugen. Unfallgefahr! - Die LEDs an der Vorderseite der Bodendüse sind nicht aus- tauschbar.14 Aufbau und Montage Aufbau und Montage Vor dem ersten Gebrauch WARNUNG! Bitte überprüfen Sie das Gerät nach dem Auspacken auf Vollständigkeit und eventuelle Transportschäden, um Gefährdungen zu vermeiden. Benutzen Sie es im Zweifels- falle nicht, sondern wenden Sie sich in diesem Falle an unseren Kundendienst. Die Serviceadresse finden Sie auf der Garantiekarte. Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. p. 35

• Nehmen Sie das Gerät vorsichtig aus seiner Verkaufsverpackung.

• Entfernen Sie alle Verpackungsteile.

• Reinigen Sie das Gerät und alle Zubehörteile von Verpackungsstaubresten, gemäß den Angaben im Kapitel "Wartung, Reinigung und Pflege". Montage der Wandhalterung Damit das Gerät immer griffbereit zu Ihrer Verfügung steht, ist eine Wandhalterung

im Lieferumfang enthalten, in der Sie das Gerät bequem verstauen können. WARNUNG! Bei der Befestigung der Wandhalterung ist unbedingt darauf zu achten, dass sich in bzw. hinter der Wand kei- ne elektrischen Leitungen oder Wasserrohre befinden. Stromschlaggefahr! Verwenden Sie ggf. einen Kabel- detektor oder ziehen einen Fachmann zu Rate.15 Aufbau und Montage

• Wählen Sie einen geeigneten Ort zur Befestigung der Wandhalterung

. Beach- ten Sie dabei, dass das Gerät für Kinder unzugänglich sein sollten, auch wenn es in der Wandhalterung

• Achten Sie auch darauf, dass sich die Wandhalterung

in der Nähe einer Steck- dose befindet, die zum Laden des Akkupacks verwendet werden kann.

• Bitte bedenken Sie auch, dass Sie die Wandhalterung

in ausreichender Höhe anbringen, so dass das Gerät inklusive Saugrohr

korrekt befestigt werden kann, sofern Sie das wünschen..

• Zur Bestimmung der Bohrlochpositionen kann die Wandhalterung

als Schab- lone zu Hilfe genommen werden.

• Zeichnen Sie mit einem Stift durch die Löcher in der Wandhalterung

die Positi- on der Bohrlöcher an.

• Zur Befestigung der Wandhalterung

bohren Sie mit einem den Dübeln ent- sprechenden Bohrer 2 Löcher in die Wand.

• Stecken Sie die Dübel in die Bohrlöcher.

• Befestigen Sie die Wandhalterung

mit den Schrauben an der Wand.

Aufbau und Montage Laden des Akkupacks Sie können den Akkupack des Gerätes aufladen indem Sie den Netzad- apter entweder direkt mit dem Grundgerät verbinden oder aber den Netzadapter an die Wandhalterung anschließen und das Grundgerät zum Laden in die Wandhalterung einsetzen. Der Akku-Stielstaubsauger muss vor dem ersten Gebrauch 4-5 Stunden geladen werden. Der Ladevorgang muss zwischen 10° und 35° Celsius stattfinden.

1. Um den Akku-Handstaubsauger aufzuladen, stecken Sie den Ladestecker in die

Die Akku-Statusanzeige

zeigt den aktuellen Ladestatus des Akkupacks in Prozent sowohl während der Nutzung des Gerätes als auch während des Lade- vorganges an. Bei niedrigem Ladestatus wird die Anzeige blinkend dargestellt und zeigt so an, dass der Akkupack geladen werden sollte.17 Aufbau und Montage

2. Setzen Sie dann das Grundgerät

von oben in die Wandhalterung

3. Stecken Sie den Netzadapter

nun in die Steckdose und die Akku-Statusan- zeige

leuchtet auf. Während des Ladevorgangs blinkt zusätzlich das grüne Ladesymbol. Wenn der Akkupack vollständig geladen ist, leuchtet das grüne Ladesymbol durchgehend. Hinweis: Der Akkupack im Grundgerät

kann auch direkt über den Netzadapter geladen werden. Stecken Sie hierfür den Ladestecker des Netzadapters

anschließend in die Steckdose. Während des Ladevorgangs ist ein Betrieb des Gerätes nicht möglich. Wir empfehlen Ihnen das Gerät von der Stromversorgung zu trennen, sobald der Ladevorgang abgeschlossen ist. Bedeutung der Akku-Statusanzeige Der Lade- und Entladestatus des Akkupacks wird ihnen über die Akku-Statusanzeige

in Prozent angezeigt.18 Bedienung Bedienung Benutzung des Gerätes WARNUNG! Saugen Sie mit dem Gerät keine giftigen bzw. gesund- heitsgefährdenden, feuergefährlichen oder explosiven Stoffe auf oder Glut aus dem Kamin oder Ofen. Brand- und Explosionsgefahr! WARNUNG! Saugen Sie auf keinen Fall: Toner, Gips, Zement, Stein- staub, Bohrstaub, toxische oder explosive Stoffe, glühende Asche, brennende Zigaretten oder Streichhölzer, spitze Gegenstände wie Glassplitter, Flüssigkeit! HINWEIS! Wenn einer der Filter während der Verwendung des Staubsaugers nicht korrekt eingesetzt oder beschädigt ist, können aufgesaugter Staub oder Schmutz in das Mo- torgehäuse gelangen und den Staubsauger beschädigen. Verwenden Sie den Staubsauger nur, wenn sämtliche Filter unbeschädigt und korrekt eingesetzt sind. Ihr Gerät ist mit verschiedenen Zubehörteilen ausgestattet, die vielfältige Anwen- dungsmöglichkeiten bieten. So sind im Lieferumfang eine Fugendüse

, eine Polster-/Bürstendüse

sowie eine Bodendüse

enthalten. Sämtliche dieser Düsen können Sie direkt am Grundgerät

bzw. dessen Saugöffnung

anbringen und das Gerät als Handstaubsauger nutzen. Alternativ können Sie zuerst das Saugrohr

bzw. dessen Saugöffnung

befestigen und die Zubehörteile analog am Saugrohr

einsetzen und erhalten so einen Stielstaubsauger, mit dem Sie auch Bodenflächen bearbeiten können.19 Bedienung Übersicht Saugdüsen Fugendüse

eignet sich zum Aussaugen von Stofffalten, Fugen, Ecken oder Nischen.

• Um die Düse zu benutzen, setzen Sie sie bis zum Anschlag in die Saugöffnung

des Grundgerätes ein, bis sie mit einem „Klick“ verriegelt ist. Alternativ können Sie die Düse auch in Kombination mit dem Saugrohr

verwenden, um besser an schwer zugängliche Stellen zu gelangen.

• Um die Düse wieder abzunehmen, drücken sie die Entriegelungstaste

oder ggf. am Saugrohr

und nehmen die Düse ab. Polster-/Bürstendüse

Hierbei handelt es sich um eine 2 in 1 Düse, die Sie je nach Positionierung des ver- schiebbaren Bürstenteils entweder als Polsterdüse oder als Bürstendüse benutzen können.

• Um die Düse zu benutzen, setzen Sie sie bis zum Anschlag in die Saugöffnung

des Grundgerätes ein, bis sie mit einem „Klick“ verriegelt ist. Alternativ können Sie die Düse auch in Kombination mit dem Saugrohr

verwenden, um besser an schwer zugängliche Stellen zu gelangen.

• Möchten Sie die Polster-/Bürstendüse

als Bürstendüse verwenden, so drü- cken Sie ggf. die dort angebrachte Entriegelung

und schieben das Bürsten-20 Bedienung teil nach vorne in Richtung Saugende der Polster-/Bürstendüse

, bis es dort einrastet. Als Bürstendüse eignet sie sich zur schonenden Reinigung von beispielsweise Bil- der-/Türrahmen, Büchern, Sichtschutzeinrichtungen, Lampenschirmen usw.

als Polsterdüse zu nutzen, stellen Sie das Bürs- tenteil in die hintere Position. Drücken Sie hierfür die am Bürstenteil angebrachte Entriegelung

und schieben das Bürstenteil nach hinten, weg vom Saugende der Polster-/Bürstendüse

• Um die Düse wieder abzunehmen, drücken sie die Entriegelungstaste

oder ggf. am Saugrohr

und nehmen die Düse ab. Bodendüse

WARNUNG! Berühren Sie keinesfalls während des Betriebes eine sich drehende Bürstenrolle. Verletzungsgefahr! Die Bodendüse

eignet sich zum Reinigen größerer Flächen. In Verbindung mit dem Saugrohr

können Sie hiermit bequem Ihre Fußböden reinigen. Die Bo- dendüse

wird in Verbindung mit einer Bürstenrolle

, die an der Unterseite der Bodendüse

eingesetzt ist, verwendet und sorgt so für ein optimales Reini- gungsergebnis in Verbindung mit der Saugfunktion. Im Lieferumfang sind zwei Bürstenrollen

enthalten, die Sie je nach Beschaf- fenheit und Art der zu reinigenden Fläche in Kombination mit der Bodendüse

nutzen können. Verwenden Sie die Bodendüse

nicht ohne eine korrekt angebrachte Bürstenrol-

Hinweis: Eine Bürstenrolle ist bereits in die Bodendüse eingesetzt. Eine der Bürstenrollen

ist für die Reinigung von harten, glatten Böden oder sehr kurzflorigen Teppichböden/-matten, die andere für die Bearbeitung sowohl von21 Bedienung Teppich- als auch Hartböden geeignet. Hierbei empfehlen wir die Bürstenrolle mit den längeren Borsten für das Arbeiten auf Teppich- und Hartböden. Die zweite, wal- zenförmige Ausführung empfehlen wir für das Arbeiten auf harten, glatten Böden oder sehr kurzflorigen Teppichböden/-matten. Zur Entnahme und zum Einsetzen der jeweiligen Bürstenrolle gehen Sie gemäß der entsprechenden Beschreibung im Kapitel „Wartung, Reinigung und Pflege“ vor. Setzen Sie vor der Nutzung der Bodendüse

die entsprechende Bürstenrolle

die Sie verwenden möchten ein und verriegeln sie ordnungsgemäß. Grundsätzlich empfehlen wir Ihnen die Nutzung der Bodendüse

in Verbin- dung mit dem Saugrohr

. Selbstverständlich können Sie sie aber auch direkt am Grundgerät

anbringen. Zudem ist die Bodendüse an der Vorderseite mit einer LED-Beleuchtung ausgestat- tet. Die LED-Beleuchtung beleuchtet dabei den zu bearbeitenden Bereich.

zu nutzen, setzen Sie zunächst das Saugrohr

, bis es hörbar einrastet und verbinden dann die Bodendüse

, bis sie hörbar einrastet.

• Um die Düse wieder abzunehmen, drücken sie die Entriegelungstaste

oder ggf. am Saugrohr

und nehmen die Düse ab. Saugstufen Ihr Gerät verfügt über zwei Saugstufen, die Sie je nach Anwendung über die Taste für Saugstufeneinstellung auswählen können. Nachfolgend eine kurze Beschreibung der Saugstufen. Saugstufe 1 niedrige Saugstufe – zum schonenden und energiesparenden Saugen auf empfindlichen Oberflächen und/oder bei geringer Verschmutzung. Bei Verwendung der niedrigen Saugstufe, verfügt das Gerät über eine längere Laufzeit pro Akku-Ladung. Saugstufe 2 hohe Saugstufe - kraftvolles Saugen bei starker Verschmutzung.22 Bedienung

• Wenn Sie das Gerät mit Hilfe der Ein-/Aus-Taste

einschalten, ist automatisch die Saugstufe 1 aktiviert.

• Möchten Sie die Saugstufe 2 aktivieren so drücken Sie die Taste für Saugstufenein- stellung

• Um wieder zur Saugstufe 1 zu gelangen, drücken Sie erneut die Taste für Saugstu- feneinstellung

Über die Saugstufenanzeige

wird Ihnen angezeigt, ob die hohe oder die niedri- ge Saugstufe aktiviert ist. Saugstufenanzeige Saugstufe 1 – niedrige Saugstufe Saugstufe 2 – hohe Saugstufe23 Bedienung Gerät verwenden WARNUNG! Das Gerät muss nach jeder Benutzung sowie vor dem An- bringen oder Abnehmen von Zubehörteilen ausgeschaltet werden.

• Um das Gerät zu nutzen, bringen Sie das gewünschte Zubehör an und drücken danach die Ein-/Aus-Taste

, um das Gerät einzuschalten. Der Motor beginnt zu arbeiten und das Gerät saugt mit der niedrigen Saugstufe.

• Möchten Sie mit der hohen Saugstufe arbeiten, drücken Sie die Taste für Saugstu- feneinstellung

• Schieben und ziehen Sie die jeweilige Düse vorsichtig über die zu reinigende Fläche und ggf. auch in die Ecken.

• Schalten Sie danach das Gerät mit Hilfe der Ein-/Aus-Taste

ab.24 Störung und Behebung Störung und Behebung Störung: Ursache: Behebung: Das Gerät zeigt keine Funktion. Der Akku ist leer. Akku laden. Das Gerät ist nicht eingeschaltet. Drücken Sie die Ein-/Aus-Taste um das Gerät einzuschalten. Saugleistung ist schwach. Staubbehälter ist voll. Staubbehälter entleeren. Filter nicht korrekt eingesetzt oder verschmutzt. Filter korrekt einsetzen bzw. reinigen. Saugdüsen sind verstopft. Gerät ausschalten. Verstopfung entfernen. Beleuchtung der Bodendüse ist schwach oder leuchtet nicht. Leuchtmittel (LEDs) defekt. Bitte kontaktieren Sie unseren Kundendienst. Bei hier nicht aufgeführten Störungen wenden Sie sich bitte an unseren Kunden- dienst. Unsere Kundenberater helfen Ihnen gerne weiter. Unsere Service adresse können Sie der Garantiekarte entnehmen. Da unsere Produkte ständig weiterent- wickelt und verbessert werden, sind Design- und technische Änderungen möglich. Diese Bedienungsanleitung kann auch als pdf-Datei von unserer Homepage www.gt-support.de heruntergeladen werden.25 Wartung, Reinigung und Pflege Wartung, Reinigung und Pflege WARNUNG! Ziehen Sie vor dem Reinigen immer den Netzadapter und lassen Sie das Gerät vollständig abkühlen, bevor Sie es reinigen und verstauen! Stromschlaggefahr! WARNUNG! Achten Sie darauf, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Das Gerät nie in Wasser tauchen. Gleiches gilt für den Netzadapter. Stromschlaggefahr! HINWEIS! Benutzen Sie zur Reinigung nie scharfe oder scheuernde Reinigungsmittel oder scharfkantige Gegenstände. HINWEIS! Reinigen Sie keinen der Filter in der Geschirrspülmaschi- ne. Kein heißes Wasser, Reinigungsmittel oder harte Bürs- ten zur Reinigung der Filter verwenden. HINWEIS! Achten Sie darauf, dass jeder der Filter vor der nächsten Benutzung vollständig getrocknet ist. Lassen Sie die Filter ausschließlich an der Luft trocknen, verwenden Sie kei- nesfalls irgendwelche Heizgeräte. Ein feuchter oder nas- ser Filter kann die Saugleistung des Gerätes herabsetzen oder zu einer Beschädigung der Elektronik führen.26 Wartung, Reinigung und Pflege Reinigen Sie die Abluftöffnungen sowie die Filter in regelmäßigen Ab- ständen. Wenn Sie eine verminderte Leistung des Gerätes feststellen, ist dies oft ein Zeichen dafür, dass Filter und/oder Abluftöffnungen gereinigt werden sollten.

• Zur Reinigung des Geräteäußeren und des Staubbehälters

sowie der wei- teren Zubehörteile benutzen Sie ein trockenes, allenfalls mäßig feuchtes, gut ausgewrungenes Tuch.

• Anschließend gut trocken reiben.

• Abluftöffnungen von Zeit zu Zeit mit einer weichen Bürste reinigen. Bodendüse reinigen WARNUNG! Nehmen Sie vor der Reinigung der Bodendüse bzw. der Bürstenrolle die Bodendüse vom Grundgerät bzw. dem Saugrohr ab. Sie vermeiden so einen versehentlichen Betrieb.

an deren Unterseite gelegentlich mit dem Grundgerät

(Handstaubsauger) absaugen. Die Bürstenrolle kann bei starker Verschmutzung aus der Bodendüse entnommen werden und separat gereinigt werden.27 Wartung, Reinigung und Pflege Zur Entnahme der jeweiligen Bürstenrolle

gehen Sie wie folgt vor. Verriegelungsschieber

• Öffnen Sie die Verriegelung der jeweiligen Bürstenrolle

an der Unterseite der Bodendüse

, indem Sie den Verriegelungsschieber nach aussen drücken.

• Nehmen Sie die Bürstenrolle

am Verriegelungsschieber aus der Bodendüse

• Reinigen Sie die Bürstenrolle gründlich von den Verschmutzungen.

• Setzen Sie danach die jeweilige Bürstenrolle

wieder in die Bodendüse

ein, indem Sie sie zuerst mit der, dem Verriegelungsschieber abgewandten Seite und dann auf der anderen Seite einsetzen.

• Fixieren Sie nun die Bürstenrolle

, indem Sie den Verriegelungsschieber nach innen, in Richtung Bürstenrolle drücken.28 Wartung, Reinigung und Pflege Staubbehälter

entleeren Hinweis: Wir empfehlen Ihnen beim Entleeren des Staubbehälters

bzw. der Ent- nahme der Filter die Verwendung von geeigneten Reinigungs- oder Einweghand- schuhen. Entleeren Sie den Staubbehälter

vorzugsweise im Freien. Zudem empfehlen wir den Staubbehälter

nach jedem Saugen, spätestens aber wenn die Füllmenge die MAX-Markierung am Behälter erreicht hat, zu entleeren. Bei stark gefülltem Staubbehälter

kann die Saugkraft nachlassen.

• Halten Sie das Gerät vorzugsweise mit dem Staubbehälter nach unten.

• Zum Abnehmen des Staubbehälters

drücken Sie die Entriegelungstaste Staubbehälter

und drehen den Staubbehälter soweit gegen den Uhrzeiger- sinn, bis das Dreieck am Grundgerät

auf das Symbol „geöffnetes Schloss“ am Staubbehälter

zeigt und nehmen ihn nach unten ab.

• Halten Sie den Staubbehälter über ein geeignetes Behältnis und öffnen Sie die Klappe an der Unterseite. Staub und Schmutz fällt aus dem Behälter. Schließen Sie danach die Klappe wieder. Filter (

• Öffnen Sie die Klappe an der Unterseite des Staubbehälters

und drehen die Filter (

) ein kurzes Stück gegen den Uhrzeigersinn (in Pfeilrichtung „UNLOCK“), bis Sie sie aus dem Staubbehälter

(zur Unterseite) entnehmen können. Klappe29 Wartung, Reinigung und Pflege

• Ziehen Sie den Grobstaubfilter

• Klopfen Sie die Filter vorsichtig über einem Mülleimer aus und reinigen sie mit einer weichen Bürste. Bei starker Verschmutzung den jeweiligen Filter gründlich mit Wasser (höchstens lauwarmes Wasser verwenden) reinigen und anschließend vollständig trocknen lassen.

• Nach der Reinigung und dem Trocknen des jeweiligen Filters setzen Sie den Grobstaubfilter

wieder auf den Feinstaubfilter

auf. Dabei muss die Aussparung am Grobstaubfilter über der Nase am Feinstaubfilter sitzen. Danach die Filter wieder passgenau in den Staubbehälter

einsetzen und durch eine kurze Drehung im Uhrzeigersinn (in Pfeilrichtung „LOCK“) verriegeln. Überprüfen Sie den korrekten Sitz.

• Schließen Sie nun die Klappe wieder und befestigen Sie den Staubbehälter

wieder am Grundgerät

. Achten Sie beim Wiederaufsetzen darauf, dass das Dreieck am Grundgerät mit dem Symbol „geöffnetes Schloss“ auf dem Staubbe- hälter

fluchtet und drehen Sie den Staubbehälter

dann ein kurzes Stück, so dass das Dreieck auf dem Grundgerät

mit dem Symbol „geschlossenes Schloss“ auf dem Staubbehälter

fluchtet und beide Teile fest miteinander verriegelt sind.30 Wartung, Reinigung und Pflege Aufbewahrung Verstauen Sie nun das Gerät inkl. Zubehör und Netzadap- ter

an einem trockenen, vor Staub geschützten und für Kinder unzugänglichen Ort. Lagern Sie das Gerät nicht mit entladenem Akkupack, um eine irreversible Beschädigung durch Tiefentladung zu vermeiden. Der optimale Ladestand der Akkus für die Lagerung beträgt ca. zwei Drittel (die beiden linken LEDs der Akku-Statusanzeige leuchten beim Betrieb des Gerätes). Zum Verstauen des Gerätes können Sie auch die Wand- halterung

verwenden. Hängen bzw. schieben Sie das Gerät hierfür von oben mit ggf. angebrachtem Saugrohr

und dort angebrachter Bodendüse

mit den Aufhängungen des Grundgerä- tes

in die dafür vorgesehenen Haken an der Wand- halterung

. Wenn Sie das Gerät nicht laden, sondern über einen längeren Zeitraum verstauen möchten, sollte die Wandhalterung nicht mit dem Netzadapter verbun- den sein.31 Technische Daten Technische Daten Netzadapter/ Steckernetzteil: Modell: CZH013270050EUWP Eingangsspannung: 100-240 V~ Frequenz: 50/60Hz Eingangsstrom: 0,4 A max. Ausgangsspannung: 27 V Ausgangsstrom: 500mA Ausgangsleistung: 13,5 W Schutzklasse:

Akkupacks: Spannung: 22,2 V Kapazität: 2200 mAh Typ: 6 x 3,7 Li-Ion Grundgerät (Staubsauger): Modell: GT-SF-VCS-02-CH Leistung: 140 W Schutzklasse: III Betriebs-/Ladetemperatur: Betrieb bzw. Ladevorgang nur bei einer Temperatur von 10°C - 35°C durchführen32 Konformitätserklärungen Die EU-Konformitätserklärung kann bei der auf der beigelegten Garantiekarte angeführten Adresse angefordert werden. Mit dem CE Symbol markierte Produkte erfüllen die Anforderungen aller zutreffenden EG-Richtlinien. Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Altgerät entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Altgeräte gehören nicht in den Hausmüll! Das Symbol mit der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen. Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt. Batterien und Akkumulatoren, die nicht fest vom Elektro- oder Elektronikgerät umschlossen sind und zerstörungsfrei entnommen werden können, sind vor der Abgabe des Geräts an einer Erfassungsstelle von diesem zu trennen und einer vor- gesehenen Entsorgung zuzuführen. Das Gleiche gilt für Lampen, die zerstörungsfrei aus dem Gerät entnommen werden können. Elektro- und Elektronikgerätebesitzer aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von den Herstellern bzw. Vertreibern eingerichteten Sammelstellen abgeben. Die Abgabe von Altgeräten ist unentgeltlich. Generell haben Vertreiber die Pflicht, die unentgeltliche Rücknahme von Altgeräten durch geeignete Rücknahmemöglichkeiten in zumutbarer Entfernung zu gewähr- leisten. Verbraucher haben die Möglichkeit zur unentgeltlichen Abgabe eines Altgeräts bei einem rücknahmepflichtigen Vertreiber, wenn sie ein gleichwertiges Neugerät mit Konformitätserklärungen/ Entsorgung33 einer im Wesentlichen gleichen Funktion erwerben. Diese Möglichkeit besteht auch bei Lieferungen an einen privaten Haushalt. Abgesehen davon können Verbraucher Altgeräte einer Geräteart bei einer Sammel- stelle eines Vertreibers unentgeltlich abgeben, ohne dass dies an den Erwerb eines Neugeräts geknüpft ist. Allerdings dürfen die Kantenlängen der jeweiligen Geräte 25 cm nicht überschreiten. Netzadapter/Steckernetzteil Wenn der Netzadapter ausgedient hat, das Verbindungskabel abtrennen und die Teile einer umweltgerechten Entsorgung – gemäß den aktuell geltenden Bestim- mungen – zuführen. Weiterführende Auskünfte erteilt die zuständige kommunale Verwaltungsbehörde. Entnahme des Akkupacks HINWEIS! Die Akkupacks müssen getrennt von den anderen Ge- räteteilen entsorgt werden. Wenn der Akku ausgedient hat, so entnehmen Sie die Akkupacks und entsorgen sie vorschriftsgemäß. WARNUNG! Zwischen den Batteriekontakten darf keine elektrisch leitende Verbindung hergestellt werden. Es besteht die Gefahr eines Kurzschlusses.

• Betreiben Sie das Grundgerät

vor der Entnahme des Akkupacks so lange, bis es keine Funktion mehr zeigt.

• Nehmen Sie den Staubbehälter

vom Grundgerät (A) ab. Entsorgung34 Entsorgung

• Nach dem Abnehmen des Staubbehälter

werden vier Schrauben an der Un- terseite des kreisrunden Umfangs des Grundgerätes

zugänglich. Schrauben Sie mit einem geeigneten Schraubendreher diese Schrauben ab.

• Nehmen Sie nun die obere Gehäuseabdeckung vom Grundgerät

• Trennen Sie nun sämtliche Kabelverbindungen, indem Sie sie an den Steckver- bindungen abziehen.

• Lösen Sie nun die drei Schrauben, mit denen der Akkupack am Grundgerät

• Entnehmen Sie den Akkupack und entsorgen ihn vorschriftsgemäß. Batterien und Akkus dürfen nicht zusammen mit dem Hausmüll ent- sorgt werden! Verbraucher sind gesetzlich verpflichtet, alle Batterien oder Akkus, unabhängig davon, ob sie schädliche Substanzen enthalten oder nicht, zu einer Sammelstelle in ihrer Gemeinde oder zu einem Einzelhändler zu bringen, damit sie umweltfreund- lich entsorgt und wertvolle Rohstoffe zurückgewonnen werden können. Batterien und Akkus, die nicht fest vom Elektro- oder Elektronikgerät umschlossen sind und zerstörungsfrei entnommen werden können, sind vor der Abgabe des Geräts an einer Erfassungsstelle von diesem zu trennen und einer vorgesehenen Entsorgung zuzuführen. Kleben Sie bei lithiumhaltigen Batterien und Akkus vor der Entsorgung die Pole ab, um einen äußeren Kurzschluss zu vermeiden. Geben Sie Batterien und Akkus nur in entladenem Zustand ab.35 Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. Ihr Vorteil: Kein lästiges Eintippen von Internet-Adressen oder Kontaktdaten! Und so geht’s Zum Scannen des QR-Codes benötigen Sie lediglich ein Smartphone, einen installierten QR-Code-Reader sowie eine Internet-Verbindung.* Einen QR-Code-Reader finden Sie in der Regel kostenlos im App Store Ihres Smartphones. Jetzt ausprobieren Scannen Sie einfach mit Ihrem Smartphone den folgenden QR-Code und erfahren Sie mehr über Ihr neu erworbenes ALDI-Produkt.* Ihr ALDI-Serviceportal Alle oben genannten Informationen erhalten Sie auch im Internet über das ALDI-Serviceportal unter www.aldi-service.ch. *Beim Ausführen des QR-Code-Readers können abhängig von Ihrem Tarif Kosten für die Internet-Verbindung entstehen. Mit QR-Codes schnell und einfach ans Ziel36
