BEDIENUNGSANLEITUNG ECA 150 ipro KVZC Maico

Montage- und Betriebsanleitung Installation and operating instructions Notice de montage et mode d'emploi

Kleinraumventilatoren

Small room fans

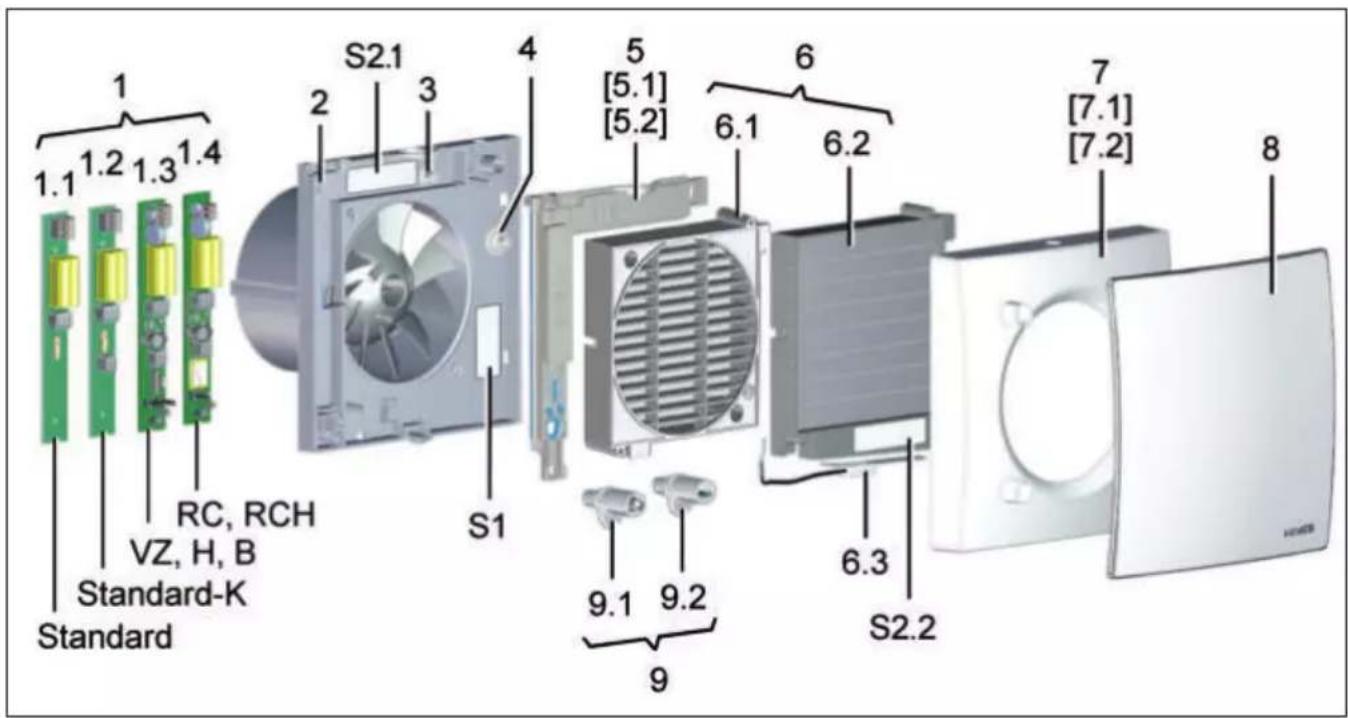

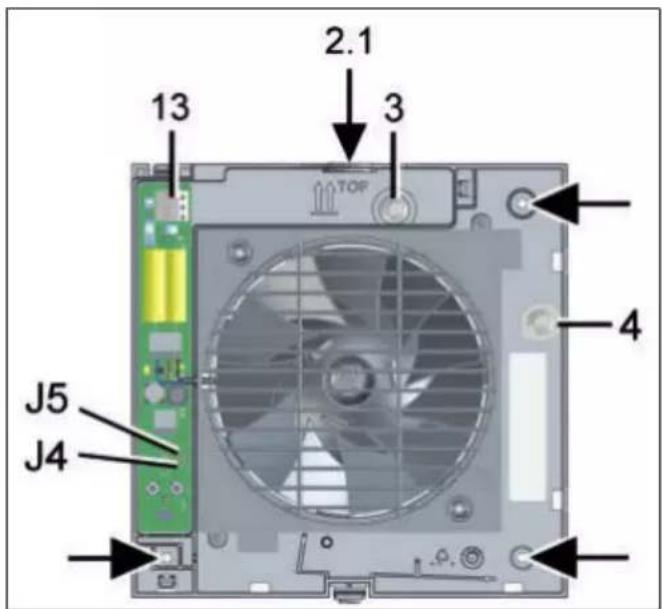

1 Elektronikplatinen [1.1] bis [1.4]

2 Gehäuse mit Motor und Flügelrad

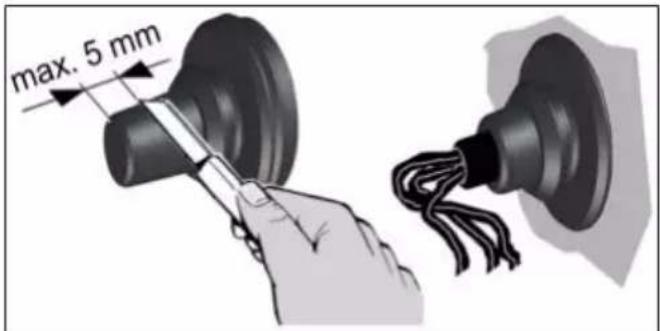

3 Leitungstülle Unterputzanschluss

4 Leitungstülle Aufputzanschluss

5 Elektronikabdeckung [5.1] oder [5.2]

6 Innengitter oder Innenverschluss

6.1 Feststehendes Innengitter

6.2 Elektrischer Innenverschluss (K-Geräte)

6.3 Thermo-Bimetall (K-Geräte)

7 Abdeckung [7.1] oder [7.2]

8 Designabdeckung

9 Sensoren

9.1 Bewegungssensor (B, KB)

9.2 Feuchtesensor (H, KH, RCH, KRCH)

10 LEDs für Pos. [11] und [12]

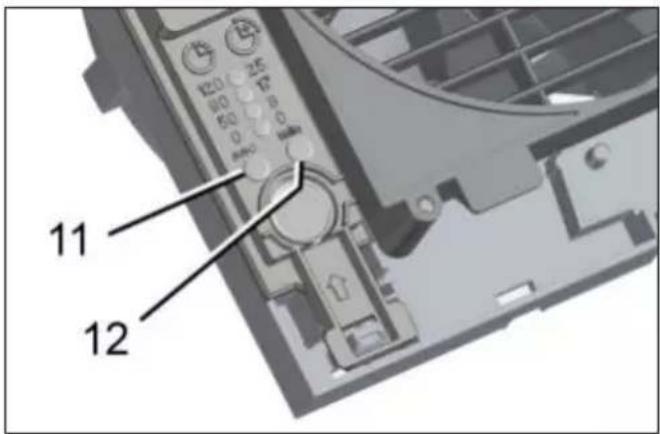

11 Einstelltaste Einschaltverzögerung,Einlerntaste bei RC und RCH-Geräten

12 Einstelltaste Nachlaufzeit/LED (RC-Ge-räte)

13 Federklemme

S1 Typenschild / Schaltbild ECA 150 ipro

S2.1/ S2.2 Typenschild / Schaltbild ECA 150 ipro K

Inhaltsverzeichnis

1 Lieferumfang 4

2 Qualifikation Fachinstallateur .... 4

3 Bestimmungsgemäße Verwendung..... 4

4 Sicherheitshinweise 4

4.1 Allgemeine Sicherheitshinweise..... 4

4.2 Sicherheitshinweise zu Installation, Betrieb, Reinigung und Wartung .....

5 Produktinformationen 5

5.1 ECA 150 ipro, ECA 150 ipro K ..... 5

5.2 ECA 150 ipro VZC, ECA 150 ipro KVZC....6

5.3 ECA 150 ipro B, ECA 150 ipro KB... 6

5.4 ECA 150 ipro H, ECA 150 ipro KH .. 6

5.5 ECA 150 ipro RC, ECA 150 ipro KRC....7

5.6 ECA 150 ipro RCH, ECA 150 ipro KRCH 7

5.7 Geräteausführungen.... 7

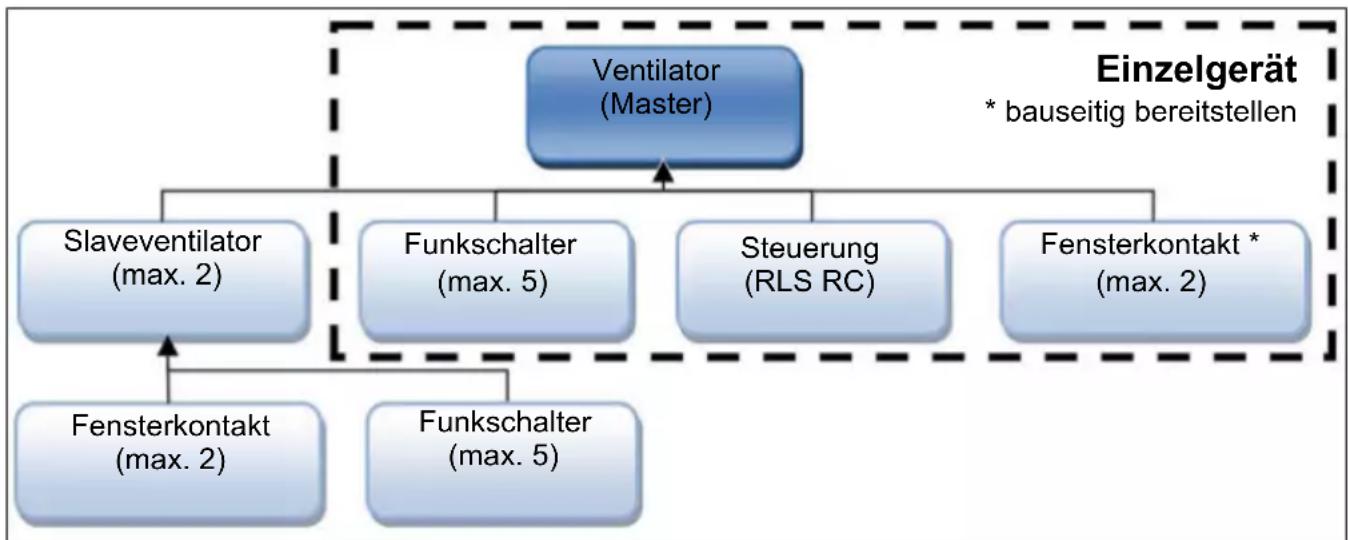

5.8 Systembeschreibung MAICOsmart . 8

6 Technische Daten 9

6.1 Umgebungsbedingungen ..... 9

6.2 Technische Datentabelle.... 9

7 Montagevorbereitungen.... 10

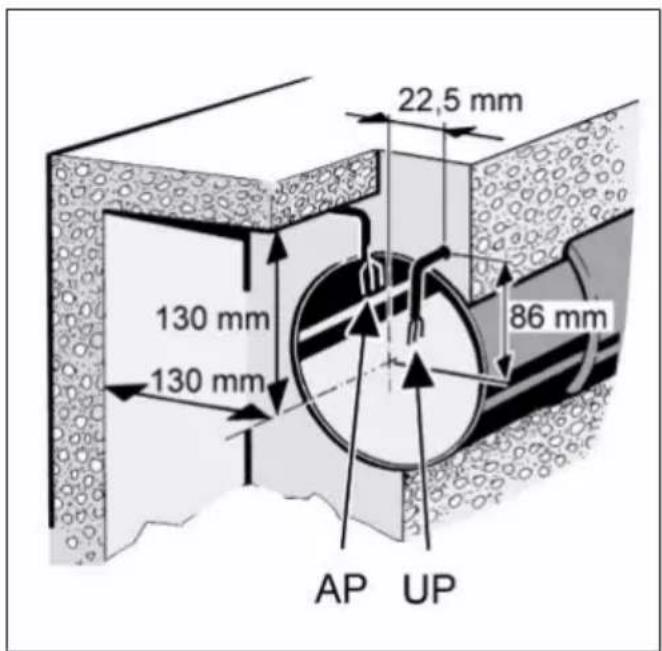

7.1 Wand 10

7.2 Decke 10

7.3 Rohr.... 10

8 Montage und Inbetriebnahme...... 10

8.1 Ventilator 10

8.2 Gehäuseeinbau 11

8.3 Elektrischer Anschluss ...... 11

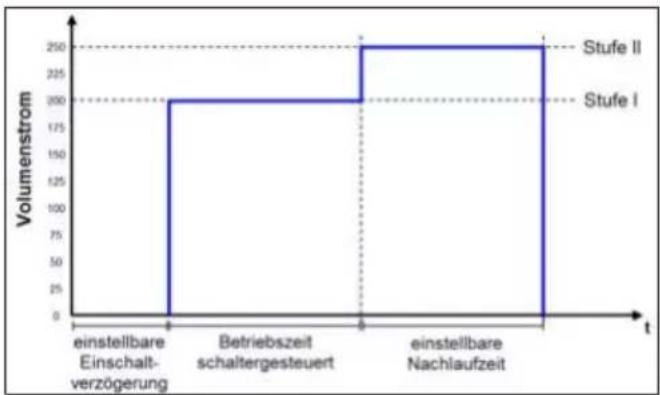

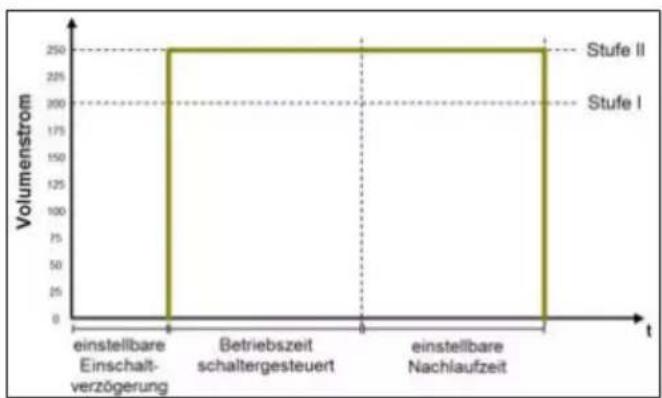

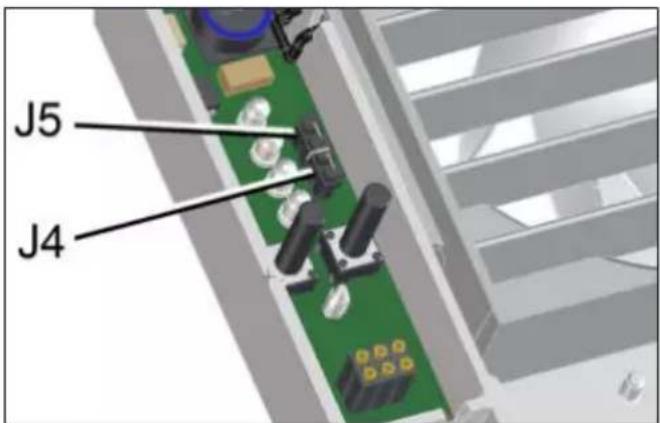

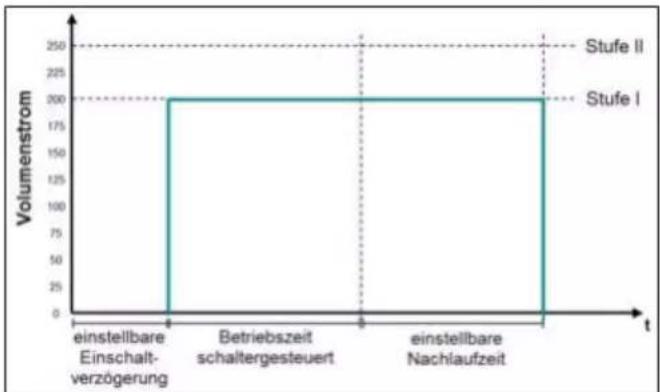

8.4 Betriebsprogramme.... 12

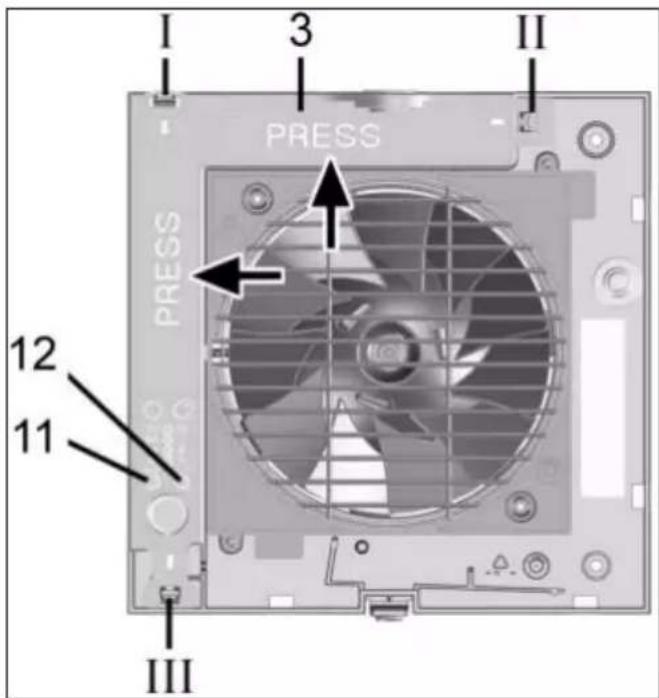

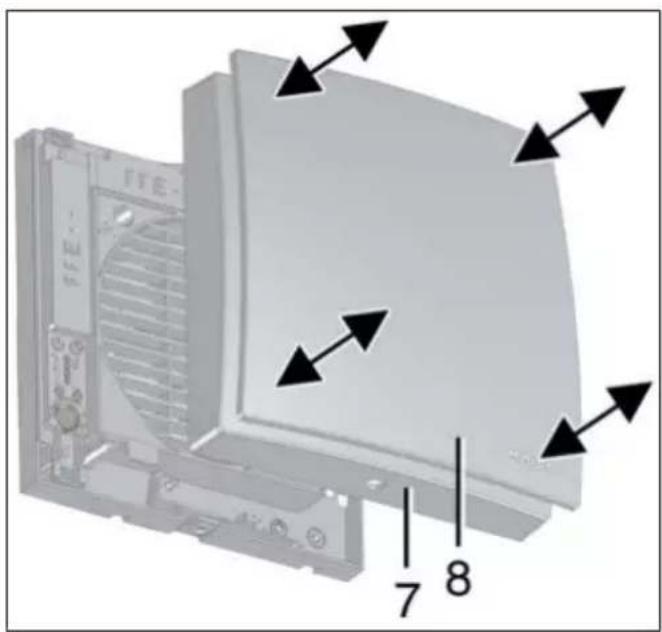

8.5 Endmontage 13

8.6 Inbetriebnahme.... 14

8.7 Einschaltverzögerung und Nachlaufzeit...... 14

9 Funkkomponenten.... 14

9.1 Vorgehensweise.... 14

9.2 Tipps zum Einlernen von Funkkomponenten.... 15

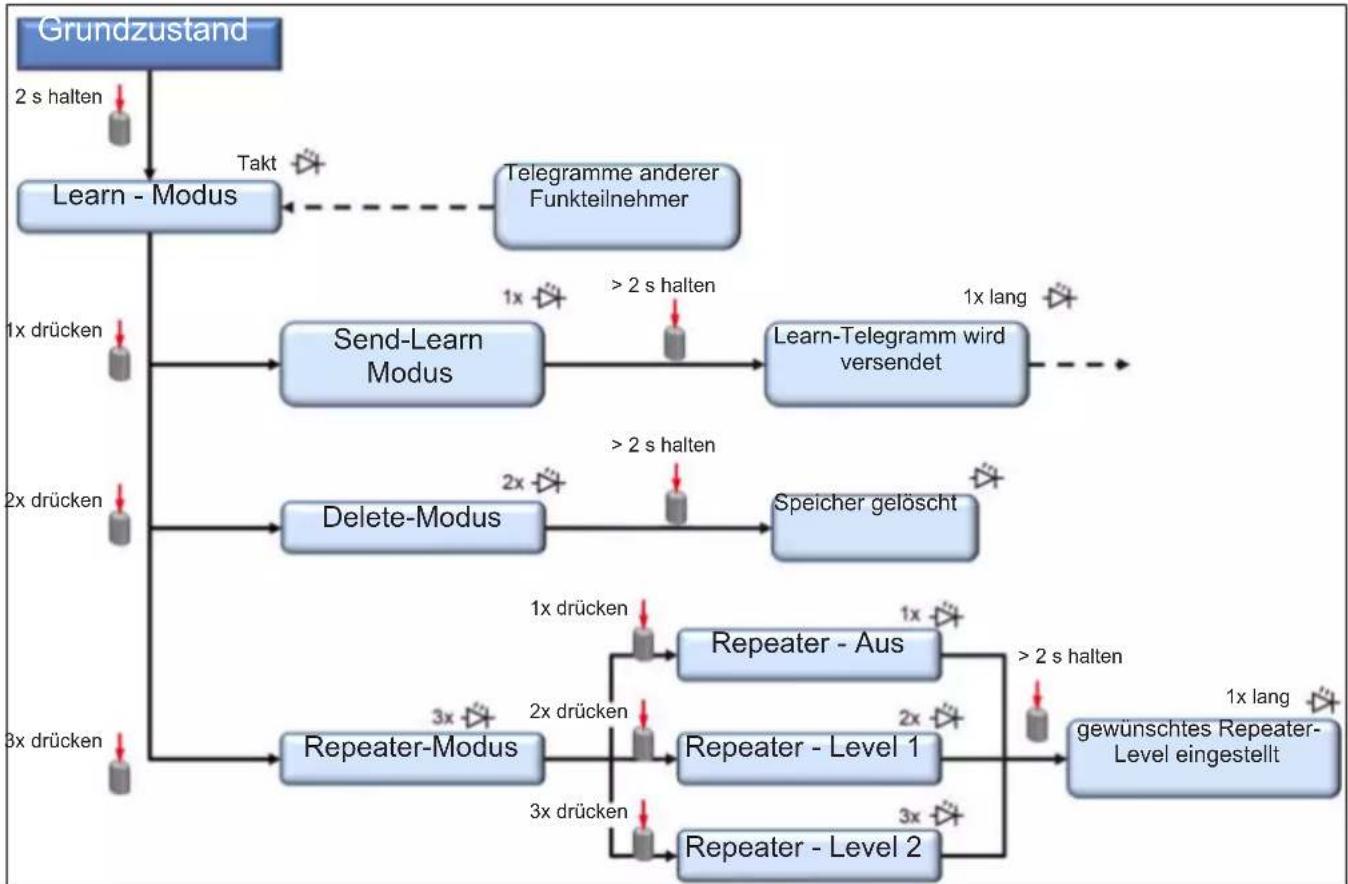

9.3 Programmebenen.... 15

9.4 Empfänger in den Einlernmodus 16 schalten ....

9.5 Sender einlernen 16

9.6 Sender löschen.... 16

9.7 Ventilator als Signalverstärker ein- 17 stellen (Repeater) ....

10 Bedienung.... 17

11 Wartung.... 18

12 Reinigung.... 18

13 Störungsbehebung 18

14 Ersatzteile 19

15 Demontage.... 19

16 Umweltgerechte Entsorgung .... 19 Impressum .... 19

Schaltbilder.... 59

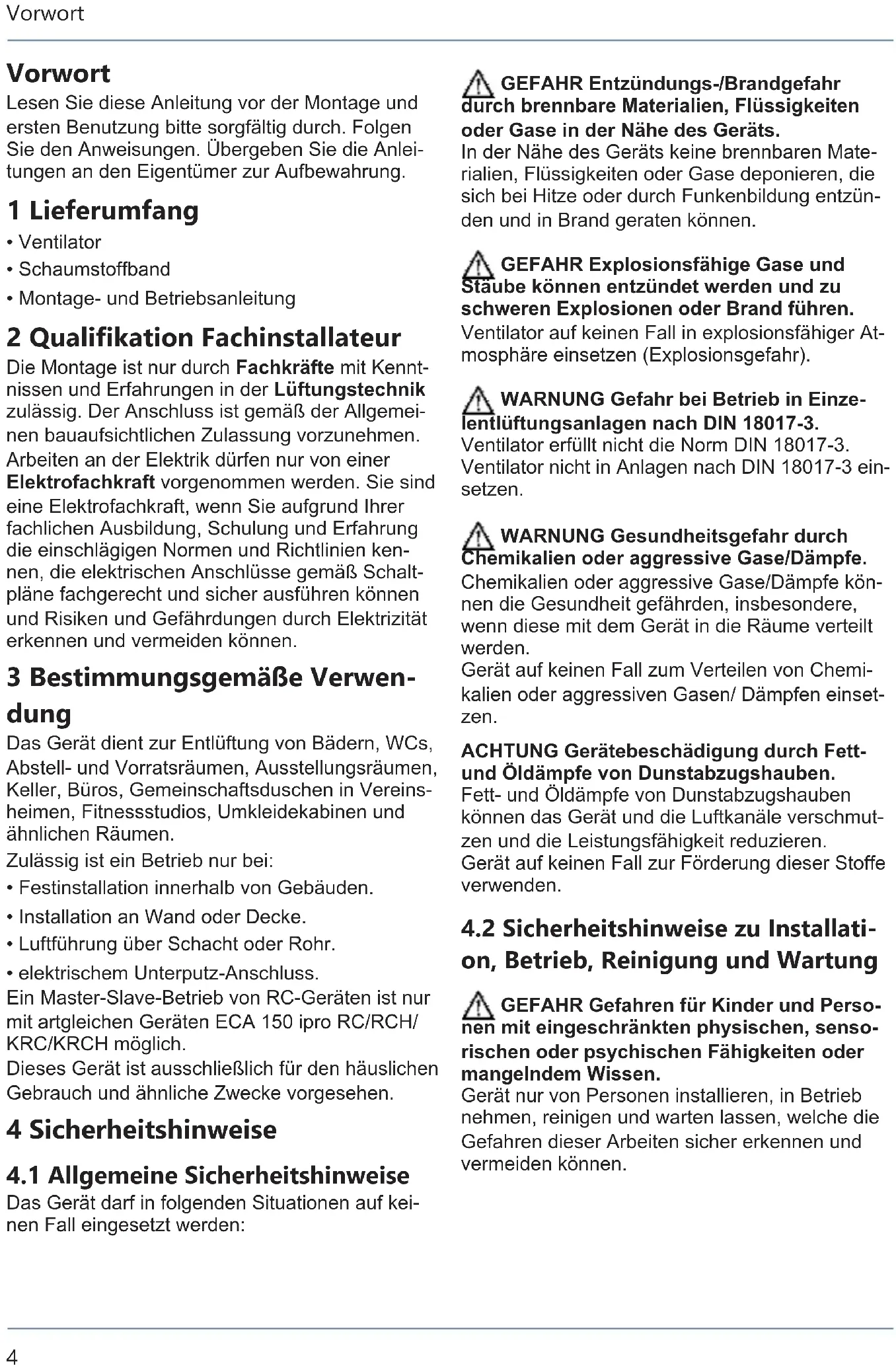

Vorwort

Lesen Sie diese Anleitung vor der Montage und ersten Benutzung bitte sorgfältig durch. Folgen Sie den Anweisungen. Übergeben Sie die Anleitungen an den Eigentümer zur Aufbewahrung.

1 Lieferumfang

• Ventilator
• Schaumstoffband
  • Montage- und Betriebsanleitung

2 Qualifikation Fachinstallateur

Die Montage ist nur durch Fachkräfte mit Kenntnissen und Erfahrungen in der Lüftungstechnik zulässig. Der Anschluss ist gemäß der Allgemeinen bauaufsichtlichen Zulassung vorzunehmen. Arbeiten an der Elektrik dürfen nur von einer Elektrofachkraft vorgenommen werden. Sie sind eine Elektrofachkraft, wenn Sie aufgrund Ihrer fachlichen Ausbildung, Schulung und Erfahrung die einschlägigen Normen und Richtlinien kennen, die elektrischen Anschlüsse gemäß Schaltpläne fachgerecht und sicher ausführen können und Risiken und Gefährdungen durch Elektrizität erkennen und vermeiden können.

3 Bestimmungsgemäße Verwendung

Das Gerät dient zur Entlüftung von Bädern, WCs, Abstell- und Vorratsräumen, Ausstellungsräumen, Keller, Büros, Gemeinschaftsduschen in Vereinsheimen, Fitnessstudios, Umkleidekabinen und ähnlichen Räumen.

Zulässig ist ein Betrieb nur bei:

• Festinstallation innerhalb von Gebäuden.
• Installation an Wand oder Decke.
• Luftführung über Schacht oder Rohr.
  • elektrischem Unterputz-Anschluss.

Ein Master-Slave-Betrieb von RC-Geräten ist nur mit artgleichen Geräten ECA 150 ipro RC/RCH/KRC/KRCH möglich.

Dieses Gerät ist ausschließlich für den häuslichen Gebrauch und ähnliche Zwecke vorgesehen.

4 Sicherheitshinweise

4.1 Allgemeine Sicherheitshinweise

Das Gerät darf in folgenden Situationen auf keinen Fall eingesetzt werden:

GEFAHR Entzündungs-/Brandgefahr durch brennbare Materialien, Flüssigkeiten oder Gase in der Nähe des Geräts.

In der Nähe des Geräts keine brennbaren Materialien, Flüssigkeiten oder Gase deponieren, die sich bei Hitze oder durch Funkenbildung entzünden und in Brand geraten können.

GEFAHR Explosionsfähige Gase und Stäube können entzündet werden und zu schweren Explosionen oder Brand führen.

Ventilator auf keinen Fall in explosionsfähiger Atmosphäre einsetzen (Explosionsgefahr).

WARNING Gefahr bei Betrieb in Einzelentlüftungsanlagen nach DIN 18017-3.

Ventilator erfüllt nicht die Norm DIN 18017-3. Ventilator nicht in Anlagen nach DIN 18017-3 ein- setzen.

⚠️ WARNING Gesundheitsgefahr durch Chemikalien oder aggressive Gase/Dämpfe.

Chemikalien oder aggressive Gase/Dämpfe können die Gesundheit gefährden, insbesondere, wenn diese mit dem Gerät in die Räume verteilt werden.

Gerät auf keinen Fall zum Verteilen von Chemikalien oder aggressiven Gasen/ Dämpfen einsetzen.

ACHTUNG Gerätebeschädigung durch Fett- und Öldämpfe von Dunstabzugshauben.

Fett- und Öldämpfe von Dunstabzugshauben können das Gerät und die Luftkanäle verschmutzen und die Leistungsfähigkeit reduzieren. Gerät auf keinen Fall zur Förderung dieser Stoffe verwenden.

4.2 Sicherheitshinweise zu Installation, Betrieb, Reinigung und Wartung

GEFAHR Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten oder mangelndem Wissen.

Gerät nur von Personen installieren, in Betrieb nehmen, reinigen und warten lassen, welche die Gefahren dieser Arbeiten sicher erkennen und vermeiden können.

WARNING Verletzungsgefahr durch Saugwirkung des Geräts und drehendes Flügelrad.

Haare, Kleidung, Schmuck etc. können in das Gerät eingezogen werden, wenn Sie sich zu nahe am Gerät aufhalten.

Bei Betrieb unbedingt genügend Abstand halten, damit dies nicht passieren kann.

WARNING Verletzungsgefahr, wenn Fremdkörper in das Gerät hineingesteckt werden.

Keine Gegenstände in das Gerät stecken.

ACHTUNG Ein nicht ordnungsgemäß eingebauter Ventilator kann einen nicht bestimmungsgemäßen/ unzulässigen Betrieb verursachen.

Der Betrieb ist nur bei korrekter Einbaulage (siehe TOP auf Gerät), mit montierter Designabdeckung und außenseitigem Schutzgitter zulässig.

Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.

WARNING Verletzungs- und Gesundheitsgefahr bei Veränderungen oder Umbauten oder bei Einsatz von nicht zugelassenen Komponenten.

Ein Betrieb ist nur mit Original-Komponenten zu- lässig. Veränderungen und Umbauten an den Geräten sind unzulässig und entbinden den Hersteller von jeglicher Gewährleistung und Haftung, z. B. wenn das Gehäuse an unzulässiger Stelle durchbohrt wird.

⚠️ WARNUNG Verletzungsgefahr bei Arbeiten in der Höhe.

Benutzen Sie geeignete Aufstiegshilfen (Leitern). Die Standsicherheit ist zu gewährleisten, die Leiter ggf. durch eine 2. Person zu sichern.

Sorgen Sie dafür, dass Sie sicher stehen und sich niemand unterhalb des Gerätes aufhält.

GEFAHR Lebensgefahr bei Betrieb mit raumluftabhängigen Feuerstätten durch Kohlenstoffmonoxid.

Die maximal zulässige Druckdifferenz pro Wohn-einheit beträgt 4 Pa. Die Ausführung bedarf grundsätzlich der Zustimmung des Bezirks-schornsteinfegers.

Bei Betrieb mit raumluftabhängiger Feuerstätte unbedingt für eine ausreichende Zuluftnachströmung sorgen.

GEFAHR Gefahr durch Stromschlag bei Betrieb mit nicht komplett montiertem oder beschädigtem Ventilator.

Vor dem Abnehmen des Elektronikabdeckung alle Versorgungsstromkreise abschalten (Netzsi- cherung ausschalten), gegen Wiedereinschalten sichern und ein Warnschild sichtbar anbringen. Ventilator nur komplett montiert betreiben. Ein beschädigtes Gerät nicht in Betrieb nehmen.

GEFAHR Gefahr bei Nichtbeachtung der geltenden Vorschriften für Elektroinstallationen.

Vor Elektroinstallationen alle Versorgungsstromkreise abschalten, Netzsicherung ausschalten und gegen Wiedereinschalten sichern. Ein Warnschild sichtbar anbringen.

Bei der Elektroinstallation die geltenden Vorschriften beachten, z. B. DIN EN 50110-1, in Deutschland insbesondere VDE 0100 mit den entsprechenden Teilen.

Eine Vorrichtung zur Trennung vom Netz mit mindestens 3 mm Kontaktöffnung je Pol ist vorgeschrieben.

Gerät nur an einer fest verlegten elektrischen Installation und mit Leitungen vom Typ NYM-O oder NYM-J anschließen, je nach Gerätetype 3 x 1,5 mm² oder 5 x 1,5 mm².

Gerät nur mit auf Typenschild angegebener Spannung und Frequenz betreiben.

Gerät kann auch im Stillstand unter Spannung stehen und durch Sensorik wie Zeitverzögerung oder Feuchte usw. automatisch anlaufen.

Die auf dem Typenschild angegebene Schutzart ist nur gewährleistet bei bestimmungsgemäßem Einbau und bei ordnungsgemäßer Einführung der Anschlussleitung durch die Leitungstülle. Die Tülle muss den Leitungsmantel dicht umschließen.

Bei Schutzklasse I den PE-Leiter anschließen und Verbindung prüfen.

VORSICHT Vorsicht beim Umgang mit Verpackungsmaterialien.

Geltende Sicherheits- und Unfallverhütungsvorschriften einhalten.

Verpackungsmaterial außer Reichweite von Kindern aufbewahren (Erstickungsgefahr bei Verschlucken).

5 Produktinformationen

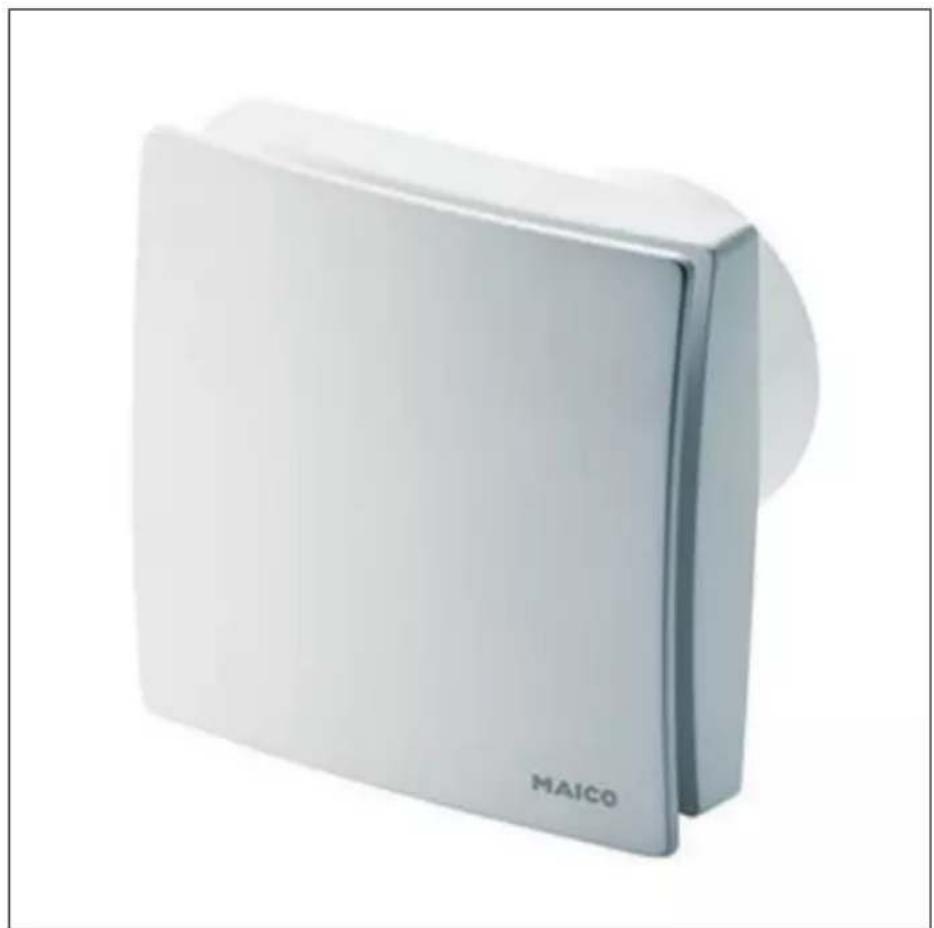

5.1 ECA 150 ipro, ECA 150 ipro K

- Kleinraumventilator zum Entlüften von Räumen.

- Standardausführung.

• ECA 150 ipro mit feststehendem Innengitter.
- ECA 150 ipro K mit elektrisch betätigtem Innenverschluss.
- Zwei Leistungsstufen serienmäßig.
- Ein/Aus über Lichtschalter oder separaten Schalter.
- Zweistufig bedienbar mit handelsüblichem Doppelwechselschalter.
- Weitere Produktmerkmale → Geräteausführungen [▶ 7].

5.2 ECA 150 ipro VZC, ECA 150 ipro KVZC

• Kleinraumventilator zum Entlüften von Räumen.

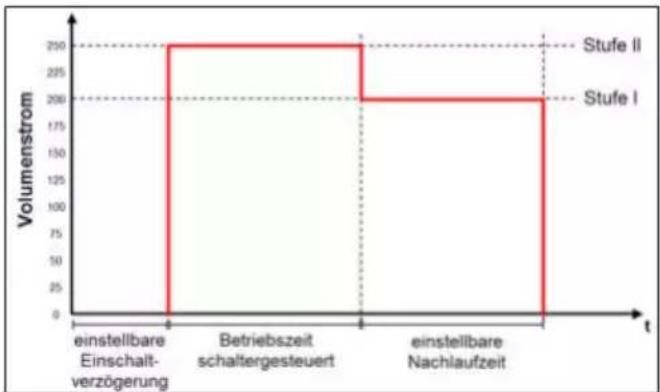

• Ausführung mit einstellbarer Einschaltverzögerung und Nachlaufzeit.
• ECA 150 ipro VZC mit feststehendem Innengitter.
• ECA 150 ipro KVZC mit elektrisch betätigtem Innenverschluss.
• Zwei Leistungsstufen serienmäßig. Betrieb entweder in Stufe 1 oder Stufe 2.
• Ein/Aus über Lichtschalter oder separaten Schalter.
• Weitere Produktmerkmale → Geräteausführungen [▶ 7].

5.3 ECA 150 ipro B, ECA 150 ipro KB

• Kleinraumventilator zum Entlüften von Räumen.
• Ausführung mit Bewegungsmelder und Nachlaufzeit. Keine Einschaltverzögerung.
  • ECA 150 ipro B mit feststehendem Innengitter.
• ECA 150 ipro KB mit elektrisch betätigtem Innenverschluss.
• Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Bewegungssensor.
• Reichweite Bewegungssensor 5 m, horizontaler Erfassungsbereich 100°, vertikaler Erfassungsbereich 82°.
• Zwei Leistungsstufen serienmäßig. Betrieb entweder in Stufe 1 oder Stufe 2.
• Betrieb ohne Schalter möglich. Optional zusätzlich über separaten Schalter schaltbar.
• Weitere Produktmerkmale → Geräteausführungen [▶ 7].

5.4 ECA 150 ipro H, ECA 150 ipro KH

- Kleinraumventilator zum Entlüften von Räumen.

• Ausführung mit Feuchtesteuerung (vollautomatisch), Einschaltverzögerung und Nachlaufzeit.
  • ECA 150 ipro H mit feststehendem Innengitter.
• ECA 150 ipro KH mit elektrisch betätigtem Innenverschluss.
• Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesensor.
• Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumfeuchte.
• 2 Leistungsstufen serienmäßig. Ventilator entlüftet automatisch in Stufe 1 oder Stufe 2, je nach Raumfeuchte.
• Betrieb ohne Schalter möglich. Optional zusätzlich über separaten Schalter schaltbar.
• Weitere Produktmerkmale → Geräteausführungen [▶ 7].

Funktion Feuchteautomatik

Nach Installation des Ventilators regelt sich dieser auf die aktuell vorherrschende Raumfeuchte (relative Feuchte) ein. Dieser Feuchtewert wird als erster Referenzwert gespeichert. Eine manuelle Vorgabe des Referenzwertes ist nicht nötig.

Sinkt die relative Feuchte während des Betriebs unter den Referenzwert ab, wird der neu ermittelte Wert als Referenzwert gespeichert. Der kleinstmögliche Referenzwert liegt bei 48 % relativer Feuchte.

Bei Anstieg der Raumfeuchte

• Steigt die Feuchte um 7 % an, schaltet der Ventilator automatisch mit Leistungsstufe 1 (200 m³/h) ein.
• Steigt die Feuchte weiter an, schaltet der Ventilator in Leistungsstufe 2 (250 m³/h).
• Findet kein weiterer Anstieg statt, läuft der Ventilator solange in Leistungsstufe 1 (200 m³/h) weiter, bis der gespeicherte Referenzwert wieder unterschritten wird.

Bei Unterschreitung des Referenzwertes

• H- und KH:Nachlaufbetrieb startet mit eingestellter Nachlaufzeit. Danach wird der aktuelle Referenzwert gespeichert.
  • RCH- und KRCH: Kein Nachlaufbetrieb.
• H- und KH: Nachlaufbetrieb startet. Ventilator schaltet danach aus.
• RCH- und KRCH: Ventilator schaltet aus.

Referenzwert 1 Stunde nicht unterschritten

Bedienung per Licht- bzw. Funkschalter

- H- und KH-Geräte können optional per Lichtschalter bedient werden. Bei „Licht an“ startet das eingestellte Betriebsprogramm mit der Ein-

schaltverzögerung → Betriebsprogramme [▶ 12]. Das Betriebsprogramm hat Vorrang vor der Feuchteautomatik. Nach dem Ausschalten läuft das Gerät weiter, bis die verbleibende Nachlaufzeit abgelaufen ist. Danach erhält die Feuchteautomatik wieder die höchste Priorität und steuert das Gerät wie zuvor beschrieben.

- RCH-/KRCH-Geräte sind optional per Funkschalter 2-stufig bedienbar. Während des Feuchtebetriebs ist eine Schaltung mit DS RC oder Fensterkontakt möglich.

5.5 ECA 150 ipro RC, ECA 150 ipro KRC

• Kleinraumventilator zum Entlüften von Räumen.
• Funkgesteuerter Ventilator für das Abluftsystem MAICOsmart.
• Ausführung mit Funkempfänger 868 MHz (EnOcean).
• ECA 150 ipro RC mit feststehendem Innengitter.
• ECA 150 ipro KRC mit elektrisch betätigtem Innenverschluss.
• Ein/Aus über optionalem Funkschalter DS RC oder separater Raumluftsteuerung RLS RC.
• Zweistufig bedienbar mit optionalem Funkschalter oder separater Raumluftsteuerung.
• Master-Slave-Betrieb der RC-Ventilatoren nur im sortenreinen System ECA 150 ipro RC, RCH, KRC und KRCH möglich (Raumluftsteuerung RLS RC erforderlich). Kombinationen mit ECA 100 ipro RC/RCH und ECA 100 RC nicht zulässig.
• Weitere Produktmerkmale → Geräteausführungen [▶ 7].

5.6 ECA 150 ipro RCH, ECA 150 ipro KRCH

• Kleinraumventilator zum Entlüften von Räumen.
• Funkgesteuerter Ventilator für das Abluftsystem MAICOsmart.
• Ausführung mit Funkempfänger 868 MHz (EnOcean) und Feuchtesteuerung.
• ECA 150 ipro RC mit feststehendem Innengitter.
• ECA 150 ipro KRC mit elektrisch betätigtem Innenverschluss.

• Barrierefreies Produkt, da automatisches Ein-/ Ausschalten über Feuchtesensor.

• Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht den Feuchteverlauf. Entlüftet automatisch je nach Raumfeuchte in Stufe 1 oder Stufe 2.

• Zweistufig bedienbar mit separatem Funkschalter DS RC oder separater Raumluftsteuerung RLS RC, auch während des Feuchtebetriebs.
• Master-Slave-Betrieb der RC-Ventilatoren nur im sortenreinen System ECA 150 ipro RC, RCH, KRC und KRCH möglich (Raumluftsteuerung RLS RC erforderlich). Kombinationen mit ECA 100 ipro RC/RCH und ECA 100 RC nicht zulässig.
• Weitere Produktmerkmale → Geräteausführungen [▶ 7].

5.7 Geräteausführungen

Gerä-teaus-füh-run-gen ECA 150 ipro ...	Ein-schalt-verzö-gerun-gen [Sek.]	Nach-lauf-zeit [Min.]	Netz-zulei-tung [mm2]	4 Be-triebs-pro-gram-me	dreh-zahl-steu-erbar
Standard			5 x 1,5	●
VZC 0/50/90/120	0/8/17/25	5 x 1,5	●
H 0/50/90/120*	8/17/25**	3 x 1,5***		■
B 0/8/17/	25	3 x 1,5***		●
RC 3 x 1,5
RCH 3 x 1,5
K 5 x 1,5 ●
KVZC 0/50/90/120	0/8/17/25	5 x 1,5	●
KH 0/50/90/120*	8/17/25**	3 x 1,5***		■
KB 0/8/17/	25	3 x 1,5***		●
KRC 3 x 1,5
KRCH 3 x 1,5

Fett Auslieferungszustand

• Serienausstattung
  ■ Mit optionalem Lichtschalter

* Einschaltverzögerung bei Verwendung eines optionalen Schalters (z. B. Lichtschalter) verfügbar.
** Nachlaufzeit 0 min. bei Verwendung eines optionalen Schalters (z. B. Lichtschalter) verfügbar.
*** Bei Verwendung von zusätzlichem Schalter 5 x 1,5 mm².

5.8 Systembeschreibung MAICOsmart

MAICOsmart Netzwerk mit Funkelektronik

MAICOsmart mit ECA150 ipro-Ventilatoren

• Empfänger sind ECA 150 ipro-Ventilatoren der Geräteausführungen RC, RCH, KRC und KRCH.
• Sender sind Systemkomponenten wie
  • Raumluftsteuerung RLS RC
• Funkschalter DS RC
• Funk-Fensterkontakte
  • ECA 150 ipro RC, RCH, KRC und KRCH

- Alle ECA 150 ipro RC-Ausführungen sind im Netzwerk miteinander kombinierbar.

- ECA 150 ipro RCH- und KRCH-Ventilatoren besitzen zusätzlich eine Feuchtesteuerung (Feuchtevollautomatik).

- Das MAICOsmart-System lässt sich mit einem Funkschalter und/oder der Raumluftsteuerung RLS RC bedienen:

• Mit einem Funkschalter lassen sich 2 Leistungsstufen anwählen oder das System ausschalten.
• Mit der Raumluftsteuerung RLS RC lassen sich 3 Systemstufen manuell einschalten (→ Tabelle im Kapitel Bedienung [▶ 17]).

- Ab Werk ist die Aus-Funktion deaktiviert, um eine Dauerlüftung sicherzustellen. Bei Bedarf kann diese Funktion auch aktiviert werden (→ Montageanleitung Raumluftsteuerung RLS RC).

• Mit Funk-Fensterkontakten wird der Ventilator ebenfalls aus-/eingeschaltet (Fenster offen/geschlossen).
• Bei der Inbetriebnahme müssen die Sender an den Empfängern eingelernt (bekannt gemacht) werden.

Weitere Funkkomponenten Funkschalter DS RC (EnOcean-Schalter)

A: Ventilator mit einem Funkschalter im Einzelbetrieb.

• Funkschalter (Doppelwippenschalter) zur Einstellung verschiedener Leistungsstufen des Ventilators.
• Zum Hoch- oder Herunterschalten einer Leistungsstufe die Schaltwippe drücken.

Die linke und rechte Wippe müssen separat eingelernt werden: Linke Wippe für Ein/Aus, rechte Wippe um die Lüftungsstufe hoch-/herunterzuschalten.
1 Funkschalter immer an dem im selben Raum befindlichen Ventilator einlernen.

B: Ventilator mit mehreren Funkschaltern im Einzelbetrieb.

Funktion wie zuvor beschrieben. Bis zu 5 Funkschalter je Ventilator einlernbar.

Funkschalter im Master/Slave-Netzwerk

Der Betrieb des Lüftungssystems erfolgt wie an der RLS RC eingestellt. Jedoch hat jeder Schaltvorgang per Funkschalter Vorrang vor der RLS RC-Einstellung.

• Wird ein Funkschalter betätigt, schaltet der zugeordnete Ventilator in die manuell gewählte Leistungsstufe.
• Nach 30 Minuten ohne Betätigung (Timeout) wird wieder auf die Einstellung gemäß RLS RC zurückgeschaltet. Wird während des Timeouts die Einstellung an der RLS RC verändert, reagiert der zugeordnete Ventilator auf diesen Befehl erst nach Ablauf des Timeouts.
• Bei RCH-/KRCH-Geräten arbeitet die Feuchte-automatik mit Vorrang. Während des Feuchte-betriebs ist das Schalten mit DS RC oder Funk-Fensterkontakt möglich.

Funk-Fensterkontakt (EnOcean-Schalter)

• An jedem Ventilator sind Funk-Fensterkontakte einlernbar.
• Der Funk-Fensterkontakt übermittelt den Status Fenster offen oder Fenster geschlossen an den zugeordneten Ventilator.
• Wird das Fenster geöffnet, schaltet der zugeordnete Ventilator automatisch aus.
• Ist dennoch ein Betrieb des Ventilators gewünscht, kann dieser mit einem zugeordneten Funkschalter wieder eingeschaltet werden.
• Der Funkschalter hat Vorrang vor dem Funk-Fensterkontakt und/oder der RLS RC.
• Der Ventilator schaltet nach einem Timeout von ca. 30 Minuten wieder aus (Fenster noch offen) oder auf den an der RLS RC eingestellten Betrieb zurück (Fenster zu).
• Bei RCH-/KRCH-Geräten arbeitet die Feuchte-automatik mit Vorrang. Während dem Feuchtebetrieb ist eine Schaltung mit DS RC oder Fensterkontakt möglich.

Raumluftsteuerung RLS RC (EnOcean-Funksteuerung)

Für Informationen zur Raumluftsteuerung RLS RC siehe separate Montageanleitung.

• Die Raumluftsteuerung RLS RC ist eine Funksteuerung für die manuelle Bedienung von Master- und Slavegeräten.

• Für den Betrieb stehen 2 Programme (P1/P2) mit unterschiedlichen Leistungsstufen-Kombinationen zur Verfügung.

• Das zur Anwendung passende Programm (P1 für kleine/P2 für große Wohneinheiten, → Tabellen in Kapitel Bedienung [▶ 17]) wird bei der Inbetriebnahme festgelegt.

• Im Display der RLS RC erscheint: Systemstufe 0/Aus ohne Balken Systemstufe 1 mit 2 Balken Systemstufe 2 mit 4 Balken Systemstufe 3 mit 6 Balken
• Im Display befindet sich außerdem eine Zeit- und Temperaturanzeige.
• Der Urlaubsmodus ist mit einem Intervallbetrieb ausgestattet. Der Ein-Aus-Wechsel an allen Ventilatoren findet im 30 Minutentakt statt (Feuchteschutz). Funkbefehle weiterer Funknetz-Teilnehmer werden bis zum Ausschalten des Urlaubsmodus ignoriert.
• Servicemenü für Systemeinstellungen.

6 Technische Daten

6.1 Umgebungsbedingungen

• Zulässige Höchsttemperatur des Fördermediums + 40 °C.
• Bei Betrieb mit raumluftabhängigen Feuerstätten muss für ausreichende Zuluftnachströmung gesorgt werden. Die maximal zulässige Druckdifferenz pro Wohneinheit beträgt 4 Pa.
• Störfestigkeit nach EN 55014-2 je nach Impulsform und Energieanteil 1000 bis 4000 V. Bei Betrieb mit Leuchtstoffröhren sind zusätzliche Entstörmaßnahmen erforderlich (L-, C- oder RC-Glieder, Schutzdioden, Varistoren), da diese Werte überschritten werden können.
• Lagerung: Gerät nur trocken lagern (-20 bis +50 °C).

6.2 Technische Datentabelle

Bemessungsspannung 230 V
Netzfrequenz 50 Hz
Schutzart• Ventilator• Schalter, Steuerung	IP X5IP 00
Gewicht 1,607 kg

Ausführung B und KB (Bewegungsmelder)

Reichweite 5 m
Erfassungsbereich: horizontalvertikal	100°82°

Funkausführung RC, RCH, KRC, KRCH

Funk-Komponenten: Frequenzbereich (nach EN 300220-1)	868,35 MHz
Reichweiten im Gebäude, je nach Bausubstanz:• Raumluftsteuerung RLS RC / Ventilator• Funkschalter DS RC / Ventilator• Ventilator / Ventilator• Signalverstärker / Ventilator	Bis zu:30 m30 m30 m40 m

Für weitere technische Daten → Typenschild. Für Kennlinien → www.maico-ventilatoren.com

7 Montagevorbereitungen

7.1 Wand

Zum Untergrund passendes, ausreichend dimensioniertes Befestigungsmaterial verwenden. Für ausreichend Zuluft sorgen.

Vorgeschriebene Mindestabstände zur Wand und Decke gemäß Abbildung einhalten.

22,5 mm 130 mm 130 mm 86 mm AP UP

1. Im Bereich des Gehäuses für einen ebenen Untergrund sorgen.

2. Wanddurchbruch anbringen oder Kernloch bohren: Mindestdurchmesser 150 mm.

→ Empfehlung: Wandhülse WH 150 einbauen. Einen Wanddurchbruch mit Mindestdurchmesser 170 mm anbringen.

1. Netzleitung bis an den Montageort verlegen (Aufputz AP oder Unterputz UP), für Abstandsmaße siehe oben.

7.2 Decke

1. Montagevorbereitungen wie in Kapitel Wand beschrieben vornehmen.

ACHTUNG Kurzschlussgefahr und Gerätebeschädigung durch Kondenswasserbildung im Ventilatorgehäuse.

Lüftungsleitungen fachgerecht thermisch isolieren. Kondenswasserableitung oder Kondensatsammler in der Steigleitung einplanen.

7.3 Rohr

1. Kanten der Rohrinnenseite entgraten.
2. Montagevorbereitungen wie in Kapitel Wand beschrieben vornehmen.

8 Montage und Inbetriebnahme

8.1 Ventilator

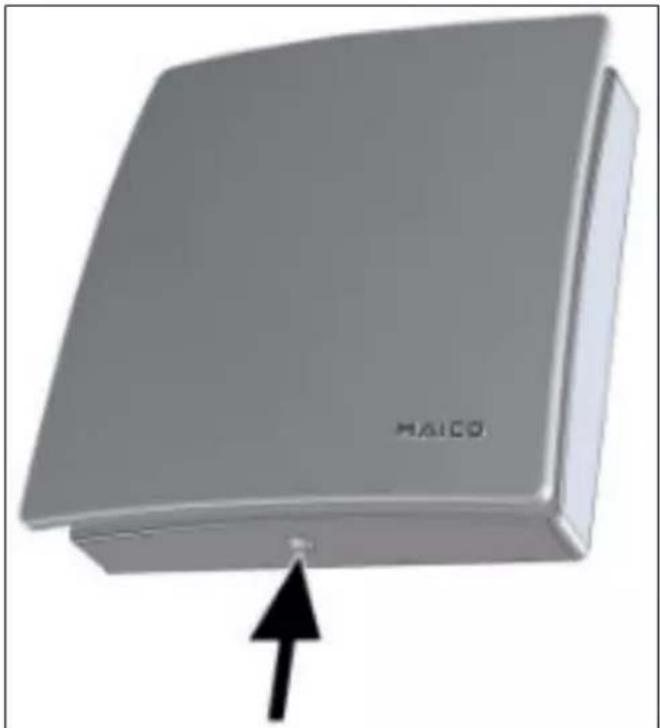

1. Gerät auspacken und Abdeckung abnehmen.
2. Zum Lösen der Abdeckung den Schnapper nach oben drücken.

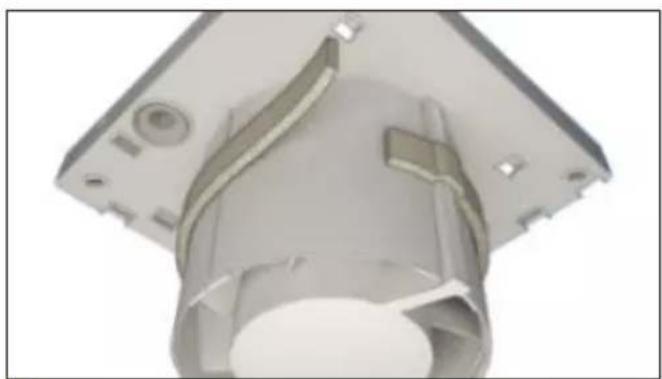

1. Beigefügtes Schaumstoffband am Stutzen mittig anbringen.

An ECA 150 ipro H und KH unbedingt das Schaumstoffband anbringen, damit die Geräte keine Fehlluft von außen anziehen.

1. Für einen elektrischen Aufputz-Anschluss das Gehäusesegment [2.1] (→ nachfolgende Abbildung) ausbohren (∅ 11 mm).

8.2 Gehäuseeinbau

ACHTUNG Gerätebeschädigung/Funktionsstörung bei streifendem Flügelrad.

Flanschhülse weder verspannt noch gequetscht einbauen.

Für ebenen Untergrund sorgen.

1. Gehäuse in Wanddurchbruch/Wandhülse stecken (TOP = oben).

J5 J4 13 2.1 3 TOP 4

2.1 Gehäusesegment Aufputzanschluss

3 Leitungstülle Unterputzanschluss

4 Leitungstülle Aufputzanschluss

13 Federklemme

J4 Jumper J4

J5 Jumper J5

1. Gehäuse waagerecht ausrichten und die 3 Dübellöcher markieren → Pfeile.

2. Dübellöcher ∅ 6 mm bohren und Dübel einstecken.

3. Die obere Leitungstülle vorsichtig aus dem Gehäuse drücken und herausnehmen. Alternativ bei elektrischem Aufputzanschluss obere Leitungstülle im Gehäuse belassen und die seitliche Leitungstülle aus dem Gehäuse nehmen.

ACHTUNG Kurzschlussgefahr/Gerätebeschädigung. Eindringendes Wasser bei falscher Einführung der Netzleitung in das Ventilatorgehäuse oder bei nicht fachgerecht eingebauten Leitungstüllen.

Kappe der Leitungstülle so abschneiden, dass die Leitungstülle die Netzleitung dicht umschließt.

Dabei die Kappe um max. 5 mm kürzen.

Leitungstülle(n) fachgerecht anbringen, ggf. bau-seitig abdichten.

max. 5 mm

1. Leitungstülle in Gehäuse einsetzen.

2. Netzleitung so in den Anschlussraum führen, dass die Leitungstülle den Leitungsmantel komplett umschließt.

3. Gehäuse in Wanddurchbruch/Wandhülse einsetzen und mit 3 Schrauben befestigen. Gehäuse weder verspannt noch gequetscht einsetzen. Ausreichend dimensioniertes Befestigungsmaterial verwenden.

8.3 Elektrischer Anschluss

ACHTUNG Gerätebeschädigung bei Kurz- schluss.

Schutzleiter und nicht benötigte Adern isolieren. Elektrische Bauteile nicht berühren.

Ein Master-Slave-Betrieb von RC-Geräten ist nur mit artgleichen ECA 150 ipro RC/RCH/KRC/KRCH-Geräten möglich.

1. Im Ventilator nur Einzeladern verlegen. Dazu im Anschlussraum den Mantel der Netzleitung entfernen. Einzelne Adern auf 9 bis 10 mm abisolieren.

2. Netzleitung an der Federklemme anschließen → Schaltbilder.

ECA 150 ipro in Standardausführung sind mit Doppelschaltern zweistufig bedienbar. Ohne Doppelschalter lässt sich der Ventilator entweder in Leistungsstufe 1 oder in Leistungsstufe 2 betreiben betreiben → Schaltungsvarianten im Kapitel Schaltbilder.
3. Sitz der Leitungstüllen kontrollieren. Diese müssen gut abdichten.
4. Ggf. einen Drehzahlsteller (STX 1,5) anschließen.
1 Durch die Technik der Phasenanschnittsteuerung kann es zu Brummgeräuschen kommen.

8.4 Betriebsprogramme

• VZC, KVZC, B und KB: Mit Jumper J4 und J5 wird eines der 4 nachfolgenden Betriebsprogramme eingestellt.
- H und KH: Mit Jumper J4 und J5 wird eines der 4 nachfolgenden Betriebsprogramme eingestellt. Das Betriebsprogramm ist nur mit einem Schalter (Lichtschalter) zuschaltbar. Wird dieses eingeschaltet, hat es Vorrang vor der Feuchteautomatik.
- Programme: Komfort (= ab Werk), Bedarf-, Spar- und Power.

J5 J4

1. Mit Jumper J4 und J5 das gewünschte Betriebsprogramm einstellen.

Komfortprogramm

• Leistungsstufe 1 während der Raumnutzung, Leistungsstufe 2 während der Nachlaufzeit.
  • J4 gebrückt, J5 gebrückt.

Bedarfprogramm

• Leistungsstufe 2 während der Raumnutzung, Leistungsstufe 1 während der Nachlaufzeit.
  • J4 offen, J5 offen

Sparprogramm

• Leistungsstufe 1 bei Betrieb und Nachlauf.
  • J4 offen, J5 gebrückt

Powerprogramm

• Leistungsstufe 2 bei Betrieb und Nachlauf.
  • J4 gebrückt, J5 offen

8.5 Endmontage

ACHTUNG Kurzschlussgefahr und Gerätebeschädigung. Eindringende Feuchtigkeit bei falsch eingesetzter Elektronikabdeckung.

Elektronikabdeckung fest an das Gehäuse drücken, so dass diese ringsum dichtend und plan anliegt. Dabei nicht auf die Einstelltasten drücken.

I 3 II PRESS PRESS 12 11 III

3 Elektronikabdeckung

11 Einstelltaste Einschaltverzögerung, Einlerntaste bei RC und RCH-Geräten

12 Einstelltaste Nachlaufzeit/LED (RC-Ge-räte)

I-III Gehäuseaussparungen I, II und III für Rastnasen

1. Elektronikabdeckung an den Gehäuseaussparungen I, II und III auf die 3 Rastnasen stecken, bis diese einrasten. Zusätzlich die Elektronikabdeckung an beiden Positionen PRESS fest in das Gehäuse drücken.

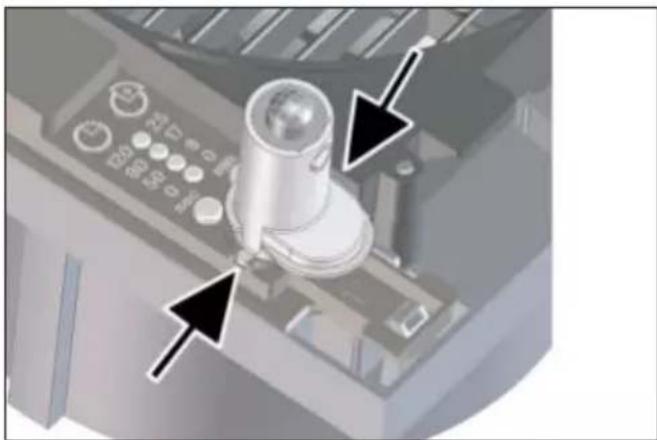

1. Bei Geräteausführungen B, KB, H, KH, RCH und KRCH den mitgelieferten Sensor lagerichtig (→ Pfeile) in den Anschlussockel einstecken.

H und KH: Membran an der unteren Seite der Sensorwand nicht berühren/belasten, da diese sonst beschädigt wird.

11 12

11 Einstelltaste Einschaltverzögerung

12 Einstelltaste Nachlaufzeit

1. Mit den Einstelltasten die Einschaltverzögerung und/oder Nachlaufzeit einstellen → Einschaltverzögerung und Nachlaufzeit [▶ 14].

2. An RC-, KRC-, RCH- und KRCH-Ventilatoren mit der linken Einstelltaste die Funkkomponenten einlernen → Tipps zum Einlernen von Funkkomponenten [▶ 15].

1. Gehäuseabdeckung mit Designabdeckung vorsichtig auf das Gehäuse drücken, bis diese einrasten.

8.6 Inbetriebnahme

1. Netzsicherung einschalten.
2. Funktionstest durchführen.
3. RC-, KRC-, RCH- und KRCH: Funkkomponenten einlernen → Tipps zum Einlernen von Funkkomponenten [▶ 15].

8.7 Einschaltverzögerung und Nachlaufzeit

1 Zum Einstellen die Gehäuseabdeckung abnehmen und anschließend wieder anbringen.
1 Beim ersten Drücken der Einstelltaste wird der aktuell eingestellte Wert angezeigt. Während des Betriebs sind die LED's aus.
Für Auslieferungszustand → Produktinformationen [▶ 5].

1. Gehäuseabdeckung mit Designabdeckung vorsichtig abnehmen.

11 12

11 Einstelltaste Einschaltverzögerung
12 Einstelltaste Nachlaufzeit

Einschaltverzögerung einstellen

1. Linke Einstelltaste so oft drücken, bis die LED der gewünschten Einschaltverzögerungszeit leuchtet. Warten, bis die LED zweimal blinkt und erlischt. Der Wert ist nun gespeichert.
   Bei den Varianten H und KH kann die Einschaltverzögerung für den Lichtschalter nur bei eingeschaltetem Lichtschalter eingestellt werden.

Nachlaufzeit einstellen

1. Rechte Einstelltaste so oft drücken, bis die LED der gewünschten Nachlaufzeit leuchtet. Warten, bis die LED zweimal blinkt und er- lischt. Der Wert ist nun gespeichert.
   Die Einstellungen werden beim nächsten Schaltprozess (Sensor, Lichtschalter) wirksam.
2. Gehäuseabdeckung/Designabdeckung vorsichtig auf das Gehäuse drücken, bis diese einrasten.

9 Funkkomponenten

9.1 Vorgehensweise

Für Angaben zur Funktion und den Programme- benen → Systembeschreibung MAICOsmart [▶ 8]. Zum Einlernen eines RC-Ventilators die Gehäu- seabdeckung abnehmen und anschließend wie- der anbringen → Montagevorbereitungen [▶ 10].

Betrieb mit Einzelventilator

1. Am Ventilator zuerst die Raumluftsteuerung RLS RC, dann die Funkschalter und/oder Funkfensterkontakte einlernen.
2. Weitere Systemkomponenten einlernen.
3. Funktionstest mit allen Systemkomponenten durchführen.

Master/Slave-Netzwerk

1. Am Masterventilator zuerst die vorkonfigurierte Raumluftsteuerung RLS RC einlernen.
2. Dann die Funkschalter, Funk-Fensterkontakte und weitere Slaveventilatoren einlernen.
3. An den Slaveventilatoren (max. 2 Ventilatoren) Funkschalter und Funk-Fensterkontakte einlernen.
4. Gehäuseabdeckung inkl. Designabdeckung vorsichtig auf das Gehäuse drücken, bis diese im Schnapper einrastet.
5. Funktionstest mit allen Systemkomponenten durchführen.

9.2 Tipps zum Einlernen von Funk- komponenten

Ein Ventilator wird automatisch zum Master, wenn der Masterventilator in den Empfangsmodus gestellt wird und von einem Slaveventilator ein Einlerntelegramm empfängt.

Wird ein Masterventilator versehentlich an einem Slaveventilator eingelernt erlischt die Masterzuordnung (Master- wird zum Slaveventilator). Dies kann eine Neueingabe aller Systemkomponenten zur Folge haben.

• Ein Ventilator wird zum Slaveventilator, wenn von diesem ein Einlerntelegramm an das Mastergerät übertragen und von diesem bestätigt wird.
• Empfängt der RC-Master- oder Slaveventilator ein gültiges Einlerntelegramm von einer noch nicht eingelernten Funkkomponente, werden die Daten ausgewertet und gespeichert.
• Ist die Funkkomponente bereits eingelernt, wird das Einlerntelegramm gelöscht, d. h. das Einlernen muss wiederholt werden.
• Erfolgt innerhalb von 60 Sekunden kein Empfang, wird das Einlernen beendet, die LED am Ventilator schaltet aus. Der Vorgang muss wiederholt werden.
• Einlerntelegramme von nicht unterstützten Funkkomponenten werden ignoriert.

9.3 Programmebenen

9.4 Empfänger in den Einlernmodus schalten

1. Am Empfängerventilator die Einlerntaste mindestens 2 Sekunden drücken.

⇒ Die Tasten-LED blinkt, der Einlernmodus ist aktiviert.
→ Innerhalb von 60 Sekunden muss nun ein Einlerntelegramm empfangen werden. Andernfalls wird der Einlernmodus verlassen.

9.5 Sender einlernen

Bei korrektem Empfang eines Einlerntelegramms leuchtet die Tasten-LED des Empfängers jeweils 1 Sekunde lang. Der Sender ist nun eingelernt.

Funkschalter einlernen

Bei Doppelwippenschaltern (DS RC) beide Wippen separat einlernen (2 Kanäle).

1. Am Empfängerventilator den Einlernmodus aktivieren
   → LED blinkt. Einlernmodus ist aktiviert.
2. Am Funkschalter die rechte Wippe innerhalb von 2 Sekunden 3-mal drücken.
   Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen leuchtet die LED ca. 1 Sekunde. Bei fehlerhafter Übertragung blinkt die Tasten-LED 3-mal kurz.
3. Am Empfängerventilator den Einlernmodus erneut aktivieren.
4. Am Funkschalter die linke Wippe innerhalb von 2 Sekunden 3-mal drücken.

Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen leuchtet die LED ca. 1 Sekunde. Bei fehlerhafter Übertragung blinkt die Tasten-LED 3-mal kurz.

1. Am Empfängerventilator den Einlernmodus erneut aktivieren.
2. Die rechte Wippe 3-mal innerhalb von 2 Sekunden drücken.

→ Das Einlerntelegramm wird gesendet.

Funk-Fensterkontakt einlernen

1. Am Empfängerventilator den Einlernmodus aktivieren.
   → LED blinkt, der Einlernmodus ist aktiviert.
2. Am Funk-Fensterkontakt die Einlerntaste drücken.
   Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen leuchtet die LED ca. 1 Sekunde. Bei fehlerhafter Übertragung blinkt die Tasten-LED 3-mal kurz.

Raumluftsteuerung RLS RC einlernen

Die Einlerntaste befindet sich auf der Rückseite der RLS RC.

1. Am Empfängerventilator den Einlernmodus aktivieren.

⇒ Am Ventilator blinkt die LED, der Einlernmodus ist aktiviert.

1. An der RLS RC die Einlerntaste 3-mal innerhalb von 2 Sekunden drücken.

Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen blinkt das Funksymbol im Display 3-mal kurz. Das Funksymbol ist dann dauerhaft im Display sichtbar.
⇒ Am Empfängerventilator leuchtet die LED 1 Sekunde beim erfolgreichen Einlernen.

Slaveventilator einlernen

1. Am Master (Empfängerventilator) und einem noch nicht eingelernten Ventilator (geplanter Slave) den Einlernmodus aktivieren.
   → LED blinkt, der Einlernmodus ist aktiviert.
2. Slaveventilator in den Sendemodus schalten. Dazu am Slaveventilator die Einlerntaste 1-mal kurz drücken.
   ⇒ Die LED am Slave leuchtet kurze Zeit und blinkt danach 1-mal kurz auf. Der Slave-ventilator befindet sich nun im Send-Learn-Modus.
3. Einlerntaste am Slaveventilator so lange drücken (>1 Sekunde), bis die LED am Slaveventilator 1-mal kurz aufleuchtet.
   Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen leuchtet die Tasten-LED 1-mal für ca. 1,5 Sekunden. Bei fehlerhafter Übertragung blinkt die Tasten-LED 3-mal kurz. Bei fehlgeschlagenem Einlernvorgang blinkt die LED am Slaveventilator 3-mal kurz auf. Der Vorgang ist zu wiederholen.

9.6 Sender löschen

Einzelnen Sender löschen

Bei defektem oder nicht mehr identifizierbarem Sender müssen eventuell alle Sender gelöscht werden. Systemkomponenten sind dann wieder neu einzulernen (empfehlenswert, falls ein Sender verloren wurde oder defekt ist).

1. Um den gewünschten Sender zu löschen, muss der Einlernvorgang des Senders (RLS RC, Funkschalter oder Fensterkontakt) wiederholt werden → voriges Kapitel.

Alle Sender löschen

1. Am Masterventilator (Empfänger) den Einlernmodus aktivieren.

→ LED blinkt, Einlernmodus ist aktiviert.

1. Die Einlerntaste 2-mal kurz betätigen.

→ LED blinkt 2-mal kurz auf und geht aus.

1. Am Slaveventilator (Sender) die Einlerntaste so lange drücken (> 1 Sekunde), bis die LED am Ventilator 1-mal kurz aufleuchtet.

⇒ Alle eingelernten Sender sind nun gelöscht. Der Ventilator befindet sich wieder im Grundzustand.

9.7 Ventilator als Signalverstärker einstellen (Repeater)

Die im Ventilator befindliche Funkelektronik kann auch für eine Signalverstärkung genutzt werden. Hierbei arbeitet der so eingestellte Ventilator zusätzlich als Signalverstärker. Parallel zur laufenden Anwendung werden EnOcean-Telegramme empfangen und weiter gesendet. Dies kann zum Beispiel erforderlich sein bei Anwendungen in Einfamilienhäusern, die komplett mit EnOcean-Produkten automatisiert sind.

Einstellwerte

• Aus

- Level 1 = Original-Telegramme werden verstärkt

- Level 2 = Original- und bereits verstärkte Telegramme werden verstärkt

Ventilator als Signalverstärker einstellen

1. Am Empfänger (Ventilator) den Einlernmodus aktivieren.

→ LED blinkt, der Einlernmodus ist aktiviert.

1. Einlerntaste 3-mal kurz drücken.

→ LED leuchtet für kurze Zeit und blinkt da- nach 3-mal kurz auf.

1. Für den Repeatermodus die Einlerntaste xmal kurz drücken:

⇒ Repeater Aus: 1-mal drücken – LED blinkt 1-mal

Repeater Level 1: 2-mal drücken – LED blinkt 2-mal

Repeater Level 2: 3-mal drücken – LED blinkt 3-mal

1. Die Einlerntaste so lange drücken ( ≥ 5 Sekunden), bis die LED am Ventilator 1-mal ca.

1 Sekunde aufleuchtet.

→ Die Einstellung ist gespeichert.

10 Bedienung

ECA 150 ipro, ECA 150 ipro K

Ein- und ausgeschaltet wird das Gerät mit einem bauseitig bereitzustellenden Schalter (Doppelwippenschalter für den Betrieb mit 2 Stufen). Mit einem Ein-Aus Schalter ist auch ein Betrieb entweder nur in der hohen oder nur in der niedrigen Leistungsstufe (200 m³/h oder 250 m³/h) möglich.

ECA 150 ipro VZC, ECA 150 ipro KVZC

Ein- und ausgeschaltet wird das Gerät mit einem bauseitig bereitzustellenden Schalter. Der Betrieb findet dann mit der eingestellten Einschaltverzögerung und Nachlaufzeit gemäß einem der 4 Betriebsprogramme (Komfort-, Bedarf-, Spar- oder Powerprogramm) statt. Die Leistungsstufenabfolge ist im jeweiligen Betriebsprogramm festgelegt.

ECA 150 ipro H, ECA 150 ipro KH

Das Gerät ist barrierefrei und entlüftet gemäß Feuchteautomatik mit Leistungsstufe 1 oder 2. Bei geringer Feuchte schaltet es ganz aus. Alternativ kann das Gerät auch mit einem bauseitig bereitzustellenden Schalter ein- und ausgeschaltet werden (Vorrang vor der Feuchteautomatik). Der Betrieb findet dann mit der eingestellten Einschaltverzögerung und Nachlaufzeit gemäß einem der 4 Betriebsprogramme (Komfort-, Bedarf-, Spar- oder Powerprogramm) statt. Die Leistungsstufenabfolge ist im jeweiligen Betriebsprogramm festgelegt.

ECA 150 ipro B, ECA 150 ipro KB

Das Gerät ist barrierefrei und entlüftet über Bewegungsautomatik gemäß einem der 4 Betriebsprogramme. Wird keine Bewegung erkannt, schaltet es nach Ablauf der eingestellten Nachlaufzeit ganz aus. Alternativ kann das Gerät auch mit einem bauseitig bereitzustellenden Schalter ein- und ausgeschaltet werden (Vorrang vor der Bewegungsautomatik). Der Betrieb findet dann mit der eingestellten Nachlaufzeit (keine Einschalt-verzögerung) gemäß einem der 4 Betriebsprogramme (Komfort-, Bedarf-, Spar- oder Powerprogramm) statt. Die Leistungsstufenabfolge ist im jeweiligen Betriebsprogramm festgelegt.

ECA 150 ipro RC, ECA 150 ipro KRC

Ein- und ausgeschaltet wird das Gerät entweder an der Raumluftsteuerung RLS RC, mit Funkschalter DS RC oder mit einem bauseitig bereitgestellten Funk-Fensterkontakt.

ECA 150 ipro RCH, ECA 150 ipro KRCH

Das Gerät ist barrierefrei. Die Entlüftung erfolgt gemäß Feuchteautomatik. Bei geringer Feuchte schaltet das Gerät in die vor dem Feuchtebetrieb aktivierte Leistungsstufe.

RLS RC-Programme für ECA 150 ipro RC/KRC/RCH/KRCH (sortenreines System) RLS RC-Programm P1

	Systemstufe
	1 2 3	4
Master Aus	Leis-	tungs-stufe 1	Leis-tungsstu-fe 1	Leis-tungs-stufe 2
Slave(s)	Aus Aus Leis-		tungsstu-fe 1	Leis-tungs-stufe 1

Tab. 1: Programm P1 RLS RC-Programm P2

	Systemstufe
	1 2 3	4
Master Aus	Leis-	tungs-stufe 2	Leis-tungsstu-fe 1	Leis-tungs-stufe 2
Slave(s)	Aus Aus Leis-		tungsstu-fe 1	Leis-tungs-stufe 2

Tab. 2: Programm P2 Leistungsstufe 1 = 200 m³/h / Leistungsstufe 2 = 250 m³/h (Angaben frei blasend)

11 Wartung

Das Gerät ist wartungsfrei.

12 Reinigung

1 Ventilator regelmäßig reinigen, insbesondere nach längerem Stillstand.

ACHTUNG Gerätebeschädigung bei falschem Reinigungsmittel.

Abdeckung nur mit Wasser reinigen. Keine aggressiven Reinigungsmittel verwenden.

ACHTUNG Lamellenbruch bei falschem Reinigen.

Vorsicht beim Reinigen. Lamellen nicht zu stark öffnen, schließen oder verbiegen.

1. Netzsicherung ausschalten, gegen Wiedereinschalten sichern und ein Warnschild anbringen.
2. Innenteile des Ventilators nur mit einem trockenem Tuch reinigen.

3. Bei stark verunreinigter Abdeckung diese vorsichtig abnehmen und mit Wasser reinigen.

4. Abdeckung anbringen. Darauf achten, dass die 4 Zapfen richtig in die Abdeckung einrasten → Endmontage [▶ 13].

5. Netzsicherung einschalten, Warnschild entfernen, Funktionstest durchführen.

13 Störungsbehebung

Fehlerfindung nur durch Elektrofachkraft. Bei jeder Störung eine Elektrofachkraft hinzuziehen. Reparaturen sind nur durch Elektrofachkräfte zulässig.

Netzsicherung ausschalten, gegen Wiedereinschalten sichern und ein Warnschild anbringen.

Störung Ursache, Maßnahmen
Ventilator schaltet nicht ein.	Einschaltverzögerung (max. 120 Sekunden). Einschalt-verzögerung abwarten und ggf. reduzieren.Keine Netzspannung. Prüfen, ob die Netzsicherung ausgefallen ist. Diese ggf. einschalten.Flügelrad blockiert.Nur durch Fachkraft zulässig:Flügelrad überprüfen und ggf. reinigen.Motor zu heiß. Thermischer Überlastungsschutz des Motors schaltet den Ventilator aus. Warten, bis der Motor abgekühlt ist. Die Abkühlzeit kann bis zu 60 Minuten be-tragen. Gerät schaltet nach Abkühlung selbsttätig wieder ein.
Ventilator schaltet nicht aus.	Nachlaufzeit (max. 25 Min.). Nachlaufzeit abwarten und ggf. reduzieren.
Bei K-Geräten öffnen oder schließen die La-mellen nicht.	Lamellen stark verschmutzt oder blockiert. Lamellen reinigen.Prüfen, ob sich Gegenstände zwischen den Lamellen befinden. Diese ggf. beseitigen.Prüfen, ob Verdrahtung nach Schaltbild korrekt ist. Brücke zwischen Klemme 1 und 2 anbringen.

14 Ersatzteile

Bezug und Einbau der Ersatzteile nur durch den Fachinstallateur.

Bezeichnung Artikel-Nr.

Platinen *
PL ECA 150 ipro E101.1	410.0000
PL ECA 150 ipro K E101	.1413.0000
PL ECA 150 ipro VZC/ H/B	E101.1411.0002
PL ECA 150 ipro RC E101	.1412.0001
Elektronikabdeckungen
ABDE ECA 150 ipro 1 E059	.1510.0001
ABDE ECA 150 ipro 2 E059	.1510.9001
Abdeckungen
ABD ECA 150 ipro E059	.1502.9001
Abdeckung komplett für B-Varianten	0059.1502.9100
Sensoren
SE ECA 150 ipro B E157	.0145.0000
SE ECA 150 ipro H E157	.0146.0000
Klappenrahmen
KR ECA 150 ipro E059	.1503.9100

* Beachten Sie für den Austausch der Platinen folgende Videos:
Austausch Platine PL ECA 150 ipro VZC/H/B/RC

Austausch PL ECA 150 ipro und PL ECA 150 ipro K

Bei Rückfragen

Maico Elektroapparate-Fabrik GmbH

Steinbeisstraße 20

78056 Villingen-Schwenningen, Deutschland

Tel. [phone]

Fax [phone]

E-Mail: [e-mail]

Ersatzteile können unter www.shop.maico-ventilatoren.com bestellt werden.

15 Demontage

Die Demontage ist nur durch Elektrofachkräfte zulässig.

1. Abdeckungen abnehmen.
2. Elektronikabdeckung entfernen.
3. Netzleitung entfernen.
4. Ventilator ausbauen.

16 Umweltgerechte Entsorgung

1 Altgeräte und Elektronikkomponenten dürfen nur durch elektrotechnisch unterwiesene Fachkräfte demontiert werden. Eine fachgerechte Entsorgung vermeidet negative Auswirkungen auf Mensch und Umwelt und ermöglicht eine Wiederverwendung wertvoller Rohstoffe bei möglichst geringer Umweltbelastung.

Entsorgen Sie folgende Komponenten nicht über den Hausmüll! Altgeräte, Verschleißteile (z. B. Luftfilter), defekte Bauteile, Elektro- und Elektronikschrott, umweltgefährdende Flüssigkeiten/Öle etc. Führen Sie diese einer umweltgerechten Entsorgung und Verwertung über die entsprechenden Annahmestellen zu (→ Abfall-Entsorgungsgesetz).

1. Trennen Sie die Komponenten nach Materialgruppen.
2. Entsorgen Sie Verpackungsmaterialen (Karton, Füllmaterialien, Kunststoffe) über entsprechende Recyclingsysteme oder Wertstoffhöfe.
3. Beachten Sie die jeweils landesspezifischen und örtlichen Vorschriften.

Impressum

© Maico Elektroapparate-Fabrik GmbH. Deutsche Original-Betriebsanleitung. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Die in diesem Dokument erwähnten Marken, Handelsmarken und geschützte Warenzeichen beziehen sich auf deren Eigentümer oder deren Produkte.

Unit overview

1 1.1 1.2 1.3 1.4 RC, RCH VZ, H, B Standard-K Standard S2.1 2 3 4 5 [5.1] [5.2] 6 6.1 6.2 7 [7.1] [7.2] 8 9.1 9.2 9 6.3 S2.2

MAICOsmart mit ECA150 ipro fans

Maico Elektroapparate-Fabrik GmbH

Steinbeisstraße 20

78056 Villingen-Schwenningen, Deutschland

Tel. [phone]

Fax [phone]

E-mail: [e-mail]

Maico Elektroapparate-Fabrik GmbH

Steinbeisstraße 20

E-mail : [e-mail]

2 Drehzahlstufen (hohe und niedrige Stufe) 2 speed levels (high and low level) 2 niveaux de vitesse (niveau élevé et bas)

Drehzahl mit STX 1,5 einstellbar

Drehzahl mit STX 1,5 einstellbar

Drehzahl mit TRE... einstellbar

Maico Elektroapparate-Fabrik GmbH

Steinbeisstr. 20

78056 Villingen-Schwenningen

Deutschland

Service [phone]

[e-mail]
