Produkttyp	Abluftventilator für kleine Räume
Modell	ECA 120 KVZ
Marke	Maico
Bohrdurchmesser	mindestens 120 mm
Stromversorgung	230 V / 50 Hz (gemäß Typenschild)
Version mit Klappe	Ja (ECA 120 K)
Version mit Zeitschaltuhr	Ja (VZ): Startverzögerung ~50 s, Nachlauf ~6 min
max. Temperatur des Förderguts	+40 °C
erforderlicher Lufteinlassquerschnitt	Mindestens 150 cm²
Installation	Wand, Decke oder Kanal
Elektrischer Anschluss	Kabel NYM-O oder NYM-J (2x1,5 mm² oder 3x1,5 mm²)
Thermoschutz	Ja (Bimetall bei Version K)
Reinigung	Mit feuchtem Tuch; abnehmbarer Gitter
Wartung	Keine Wartung erforderlich
Ersatzteile verfügbar	Platine VZ (Art.-Nr. 0101.1257.0000), Innengitter (Art.-Nr. 0059.1010.9000) usw.
Sicherheitshinweise	Vor Eingriffen Netzstecker ziehen; Installation durch Fachpersonal

Häufig gestellte Fragen - ECA 120 KVZ Maico

Wie installiere ich den Ventilator ECA 120 KVZ?

Die Installation muss von einem Fachmann durchgeführt werden. Bohren Sie ein Loch von mindestens 120 mm, setzen Sie das Gehäuse in die Wand/Decke/den Kanal ein, befestigen Sie es mit Dübeln und schließen Sie das Netzkabel gemäß dem Anschlussplan an. Beachten Sie die Mindestabstände zu Wand und Decke (siehe Abbildung A der Anleitung).

Wie reinige ich den Ventilator?

Schalten Sie vor jeder Reinigung die Netzsicherung aus. Reinigen Sie das Gerät mit einem feuchten Tuch. Wenn das Innengitter sehr verschmutzt ist, nehmen Sie es vorsichtig ab (Sicherungen entriegeln) und waschen Sie es mit Wasser. Verwenden Sie keine aggressiven Reinigungsmittel. Setzen Sie das Gitter wieder ein und schalten Sie die Sicherung wieder ein.

Wie funktioniert die Zeitschaltuhr (Version VZ)?

Der integrierte Timer verzögert den Start um etwa 50 Sekunden nach dem Einschalten. Nach dem Ausschalten läuft der Ventilator noch etwa 6 Minuten nach. Das Modell KVZ kombiniert diesen Timer mit einer motorisierten Klappe.

Was tun, wenn der Ventilator nicht startet?

Überprüfen Sie zuerst die Netzsicherung. Warten Sie bei VZ-Versionen etwa 50 Sekunden (Startverzögerung). Wenn das Problem weiterhin besteht, schalten Sie den Strom ab, nehmen Sie das Gitter ab und prüfen Sie, ob das Laufrad blockiert ist. Rufen Sie einen qualifizierten Elektriker.

Wie funktioniert die Klappe der Version K?

Die Klappe (Klappenrahmen) öffnet und schließt sich automatisch beim Ein- und Ausschalten des Ventilators. Sie wird elektrisch gesteuert. Bei Störungen prüfen Sie, ob ein Gegenstand die Lamellen behindert, und reinigen Sie diese.

Wie hoch ist die maximale Betriebstemperatur?

Die maximal zulässige Temperatur des Förderguts beträgt +40 °C.

Kann ich diesen Ventilator in einem Badezimmer verwenden?

Ja, dieser Ventilator ist für Badezimmer, Toiletten, Abstellkammern und andere kleine Räume geeignet. Stellen Sie sicher, dass der Raum einen Lufteinlass von mindestens 150 cm² hat (z. B. Türlüftungsgitter).

Wie tausche ich die Platine aus?

Der Austausch von Ersatzteilen (Platine, Gitter usw.) muss durch einen Fachinstallateur erfolgen. Schalten Sie den Strom ab, nehmen Sie das Gitter ab, entfernen Sie die Schutzabdeckung, trennen Sie das Kabel und ersetzen Sie die defekte Platine durch eine neue (Art.-Nr. gemäß Anleitung).

Warum stoppt der Ventilator von selbst?

Dies kann am Thermoschutz des Motors liegen. Wenn der Motor überhitzt, schaltet er sich automatisch ab. Lassen Sie ihn bis zu 10 Minuten abkühlen, das Gerät startet von selbst wieder. Überprüfen Sie auch, ob die Klappenlamellen nicht blockiert sind.

Welche Anschlusspläne sind verfügbar?

Die Anschlusspläne sind in der Anleitung enthalten (Kapitel 14). Sie unterscheiden sich je nach Version (Standard, VZ, F, K usw.). Für den KVZ beziehen Sie sich auf den Plan für die Version mit Zeitschaltuhr und Klappe. Der Anschluss muss von einem Elektriker durchgeführt werden.

BEDIENUNGSANLEITUNG ECA 120 KVZ Maico

DE Montage- und Betriebsanleitung Kleinraumventilatoren

Zusätzliche Informationen

Mit dem Smartphone direkt zum Produkt. Im Internet unter maico-ventilatoren.com.

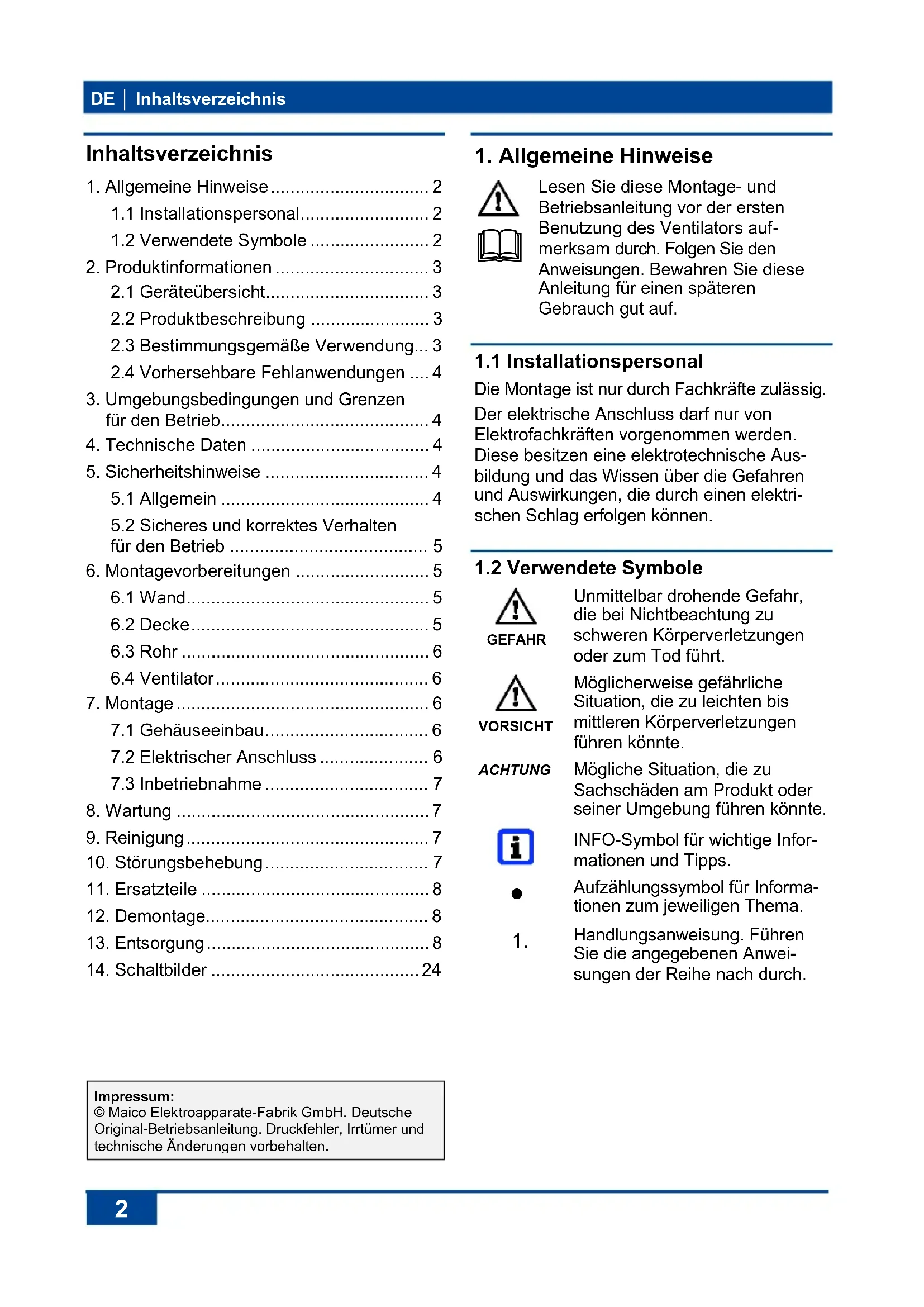

1. Allgemeine Hinweise....2
   1.1 Installationspersonal....2
   1.2 Verwendete Symbole ...... 2
2. Produktinformationen 3
   2.1 Geräteübersicht.... 3
   2.2 Produktbeschreibung .... 3
   2.3 Bestimmungsgemäße Verwendung... 3
   2.4 Vorhersehbare Fehlanwendungen .... 4
3. Umgebungsbedingungen und Grenzen für den Betrieb......4
4. Technische Daten .... 4
5. Sicherheitshinweise 4
   5.1 Allgemein 4
   5.2 Sicheres und korrektes Verhalten für den Betrieb .... 5
6. Montagevorbereitungen .... 5
   6.1 Wand....5
   6.2 Decke....5
   6.3 Rohr 6
   6.4 Ventilator....6
7. Montage 6
   7.1 Gehäuseeinbau 6
   7.2 Elektrischer Anschluss 6
   7.3 Inbetriebnahme 7
8. Wartung ...... 7
9. Reinigung 7
10. Störungsbehebung 7
11. Ersatzteile 8
12. Demontage....8
13. Entsorgung 8
14. Schaltbilder 24

1. Allgemeine Hinweise

Lesen Sie diese Montage- und Betriebsanleitung vor der ersten Benutzung des Ventilators aufmerksam durch. Folgen Sie den Anweisungen. Bewahren Sie diese Anleitung für einen späteren Gebrauch gut auf.

Die Montage ist nur durch Fachkräfte zulässig.

Der elektrische Anschluss darf nur von Elektrofachkräften vorgenommen werden.

Diese besitzen eine elektrotechnische Ausbildung und das Wissen über die Gefahren und Auswirkungen, die durch einen elektrischen Schlag erfolgen können.

1.2 Verwendete Symbole

GEFAHR

Unmittelbar drohende Gefahr, die bei Nichtbeachtung zu schweren Körperverletzungen oder zum Tod führt.

VORSICHT

Möglicherweise gefährliche Situation, die zu leichten bis mittleren Körperverletzungen führen könnte.

ACHTUNG

Mögliche Situation, die zu Sachschäden am Produkt oder seiner Umgebung führen könnte.

INFO-Symbol für wichtige Informationen und Tipps.

Aufzählungssymbol für Informationen zum jeweiligen Thema.

1.

Handlungsanweisung. Führen Sie die angegebenen Anweisungen der Reihe nach durch.

Impressum:

© Maico Elektroapparate-Fabrik GmbH. Deutsche Original-Betriebsanleitung. Druckfehler, Irrtümer und technische Änderungen vorbehalten.

2. Produktinformationen

2.1 Geräteübersicht, Abb. B und C

1 Federhaken
2 Leitungstülle hinten
3 Leitungstülle oben
4 Gehäuse mit Motor
5 Elektronikplatine
5.1 Grundplatine (Standard, P, 24-V)
5.2 VZ-Platine
5.3 F-Platine
6 Klemmenleiste
7 Elektronikabdeckung (VZ, KVZ, F, KF)
8 Motorschutzdeckel
9 Flügelrad
10 ECA 120 K: Thermo-Bimetall
11 ECA 120 K: Bimetallabdeckung
12 Innengitter/Klappenrahmen
S Schraube (nicht im Lieferumfang)

2.2 Produktbeschreibung

• ECA 120 mit feststehendem Innengitter.
- ECA 120 K mit elektrisch betätigtem Klappenrahmen.

Ausführungen

• Standardausführung: Bedienbar mit bauseitig bereitzustellendem Schalter. Gerät drehzahlsteuerbar.
• VZ-Ausführung mit Verzögerungszeitschalter. Bedienbar mit bauseitig bereitzustellendem Schalter. Einschaltverzögerung ca. 50 Sekunden und Nachlaufzeit ca. 6 Minuten. Gerät nicht drehzahlsteuerbar.
• F-Ausführung mit Lichtsteuerung, Einschaltverzögerung ca. 50 Sekunden und Nachlaufzeit ca. 6 Minuten. Barrierefreie Anwendung. Die Lichtsteuerung schaltet den Ventilator automatisch ein und aus: Einschalthelligkeit am Gerät min. 30 lx, Ausschalthelligkeit am Gerät max. 0,3 lx. Gerät nicht drehzahlsteuerbar.

F-Geräte können unabhängig von der Beleuchtung per optionalem Lichtschalter bedient werden. Bei „Licht an“ startet die Automatik. Wird das Licht ausgeschaltet, läuft das Gerät weiter, bis die verbleibende Nachlaufzeit abgelaufen ist.

• P-Ausführung: Mit Zugschnurschaltung. Gerät nicht drehzahlsteuerbar.
• 24-V-Ausführung mit Sicherheitskleinspannung 24 V, 50 Hz. Bedienbar mit optionalem Schalter. Kombination mit Verzögerungszeitschalter VZ 6, VZ 12 oder VZ 24 C möglich (siehe Zubehör). Gerät nicht drehzahlsteuerbar.

2.3 Bestimmungsgemäße Verwendung

• ECA 120 und ECA 120 K sind Kleinraumventilatoren zum Entlüften von Räumen.
• Diese Geräte sind ausschließlich für den Hausgebrauch und ähnliche Zwecke vorgesehen.
• Die Geräte dienen zum Entlüften von Bädern, WCs, Abstell- und Vorratsräumen, Kellern, Einfamilienhäusern, Büros und ähnlichen Räumen.

• Zulässig ist ein Betrieb nur bei:

• Festinstallation innerhalb von Gebäuden.
• Aufputzinstallation an Wand, Decke oder Rohr.
• Luftführung über Schacht oder Rohr.
• elektrischem Festanschluss, Aufputz oder Unterputz.
• mit ausreichendem Platz zur Wand und Decke gemäß Abb. A.
• komplett montiertem Gerät.

- Der Betrieb der 24-V-Ausführung ist nur mit zugelassenem Sicherheitstransformator TRE 50 (230 V/24 V) zulässig. Verzögerungszeitschalter sind zwischen Schalter (230 V) und Eingangsseite des Sicherheitstransformators gemäß Schaltbild einzubauen.

2.4 Vorhersehbare Fehlanwendungen

Maico haftet nicht für Schäden durch bestimmungswidrigen Gebrauch. Gerät auf keinen Fall einsetzen:

• in Einzelentlüftungsanlagen nach DIN 18017-3.
• in der Nähe von brennbaren Materialien, Flüssigkeiten oder Gasen.
• für die Förderung von Chemikalien, aggressiven Gasen oder Dämpfen.
  • in explosionsfähiger Atmosphäre.
• im Außenbereich.
• wenn auf der Ausbasseite ein Berührungsschutz des Flügelrades nach EN ISO 13857 fehlt.

3. Umgebungsbedingungen und Grenzen für den Betrieb

• Zulässige Höchsttemperatur des Fördermediums + 40 °C.
• Die Luftführung in der Wohnung muss so erfolgen, dass möglichst keine Luft aus Küche, Bad und WC in die Wohnräume überströmen kann.
• Ein zu entlüftender Raum muss mit einem unverschließbaren, freien Zuluftquerschnitt von mindestens 150 cm² ausgestattet sein, z. B. mit Türlüftungsgitter MLK.
• Bei Betrieb mit raumluftabhängigen Feuerstätten muss für ausreichende Zuluftnachströmung gesorgt werden. Die maximal zulässige Druckdifferenz pro Wohneinheit beträgt 4 Pa.
• VZ-, F-, KVZ- und KF-Geräte: Störfestigkeit nach EN 55014-2 je nach Impulsform und Energieanteil 1000 bis 4000 V. Bei Betrieb mit Leuchtstoffröhren sind zusätzliche Entstörmaßnahmen erforderlich (L-, C- oder RC-Glieder, Schutzdioden, Varistoren), da diese Werte überschritten werden können.

4. Technische Daten

Siehe Typenschild.

5. Sicherheitshinweise

5.1 Allgemein

• Lesen Sie diese Betriebsanleitung vor Montage und Inbetriebnahme aufmerksam durch.
• Die Montage und der elektrische Anschluss ist nur durch Fachkräfte gemäß Kapitel 1 zulässig.
• Bei der Elektroinstallation und Gerätemontage sind die einschlägigen Vorschriften, in Deutschland besonders DIN VDE 0100 mit den entsprechenden Teilen, zu beachten.
• Gerät nur an fest verlegte elektrische Installation mit Leitungen vom Typ NYM-O oder NYM-J (2 x 1,5 mm² oder 3 x 1,5 mm²) anschließen. Vorrichtung zur Trennung vom Netz mit mind. 3 mm Kontaktöffnung je Pol erforderlich.
• Gerät nur mit auf Typenschild angegebener Spannung und Frequenz betreiben.
• Gerät nur komplett montiert betreiben.
• Vor Abnehmen von Innengitter/Klappenrahmen [8] Gerät allpolig vom Netz trennen.

- Veränderungen und Umbauten am Gerät sind nicht zulässig und entbinden den Hersteller von jeglicher Gewährleistung und Haftung.

5.2 Sicheres und korrektes Verhalten für den Betrieb

Verletzungsgefahr bei Gegenständen im Flügelrad. Keine Gegenstände in das Gerät hineinstecken.

Verletzungsgefahr durch sich drehendes Flügelrad. Nicht zu nahe an das Gerät gehen, damit Haare, Kleidung oder Schmuck nicht in das Gerät hineingezogen werden können.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

6. Montagevorbereitungen

6.1 Wand

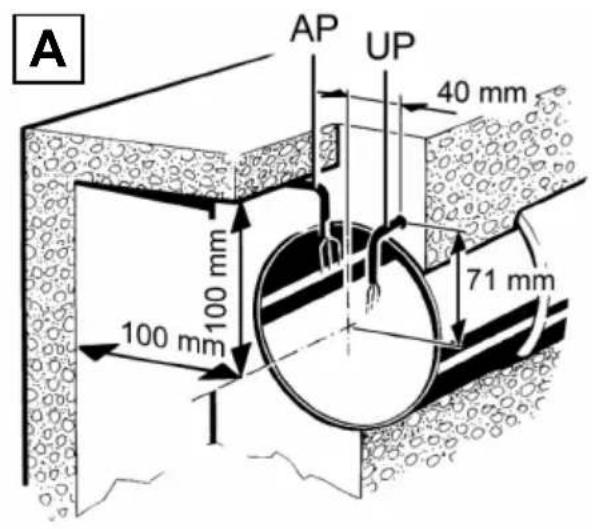

Vorgeschriebene Mindestabstände zur Wand und Decke gemäß Abb. A einhalten.

1. Im Bereich des Gehäuses für einen ebenen Untergrund sorgen.
2. Wanddurchbruch anbringen oder Kernloch bohren: Mindestdurchmesser 120 mm.

Empfehlung: Wandhülse WH 120 einbauen. Wanddurchbruch mit Mindestdurchmesser 136 mm anbringen.

1. Netzleitung gemäß Abb. A bis an den Montageort verlegen (Aufputz AP oder Unterputz UP). Abstandsmaße beachten. Leitungslänge innerhalb des Gehäuses berücksichtigen.

6.2 Decke

ACHTUNG

Kurzschlussgefahr und Gerätebeschädigung durch Kondenswasserbildung im Ventilatorgehäuse.

Lüftungsleitungen fachgerecht thermisch isolieren. Kondenswasserableitung oder Kondensatsammler in der Steigleitung einplanen.

Montagevorbereitungen wie in Kapitel 6.1 beschrieben vornehmen.

6.3 Rohr

1. Kanten der Rohrinnenseite entgraten.

ACHTUNG

Beschädigung von flexiblen Rohren (Wickelfalzrohre) durch Federhaken.

Vor Einbau in flexible Rohre die Federhaken abbrechen.

1. Ggf. die beiden Federhaken [1] abbrechen
2. Montagevorbereitungen wie in Kapitel 6.1 beschrieben vornehmen.

6.4 Ventilator

1. Gerät auspacken.
2. Innengitter/Klappenrahmen [8] abnehmen. Zum Lösen beide Schnapper ( Abb. D) mit einem Schraubendreher entriegeln.

7. Montage

7.1 Gehäuseeinbau

1. Gehäuse [4] in Wanddurchbruch/Wandhülse/Rohr stecken.
2. Gehäuse [4] waagerecht ausrichten, die beiden Dübellöcher markieren, ∅ 6 mm Dübellöcher bohren und Dübel einstecken.

ACHTUNG

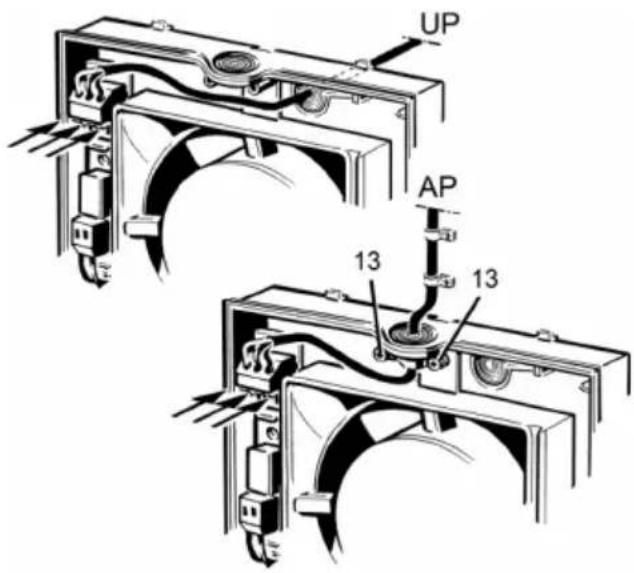

Kurzschlussgefahr und Geräte- beschädigung. Bei falsch eingeführter Netzleitung oder nicht fachgerecht eingebauter Leitungstülle kann Wasser in das Ventilatorgehäuse ein- dringen und die Schutzart ist nicht gewährleistet.

Die Leitungstülle [2] oder [3] so durchstoßen, dass diese die Netzleitung dicht umschließen kann (rund ausschneiden, kein Schlitz).

Auf- bzw. Unterputzleitungen an der dafür vorgesehenen Leitungstülle ordnungsgemäß einführen.

1. Leitungstülle [2] oder [3] vorsichtig aus dem Gehäuse [4] drücken, herausnehmen und mit einem Tüllenstecher kreisrund durchstoßen. Für Aufputzinstallation Leitungstülle [3], für Unterputzinstallation Leitungstülle [2] verwenden.
2. Die ausgebaute Leitungstülle fachgerecht in das Gehäuse einsetzen, diese ggf. bauseitig abdichten.
3. Netzleitung so in den Anschlussraum führen, dass die Leitungstülle den Leitungsmantel komplett umschließt.

7.2 Elektrischer Anschluss

GEFAHR

Lebensgefahr durch Strom- schlag.

Vor Zugang zu den Anschlussklemmen alle Versorgungsstromkreise abschalten. Netzsicherung ausschalten, gegen Wiedereinschalten sichern und ein Warnschild sichtbar anbringen.

ACHTUNG

Gerätebeschädigung bei Kurzschluss.

Schutzleiter und nicht benötigte Adern abschneiden und isolieren.

ACHTUNG

Öffnungsfunktion des Klappenrahmens (K-Ventilatoren) wird durch überstehende Leitungen behindert.

Schutzleiter und nicht benötigte Adern abschneiden und isolieren.

ACHTUNG

Gerätebeschädigung durch Berühren ESD-gefährdeter Bauteile auf Platine [5.2] / [5.3].

Direktes Berühren der Bauteile oder Kontaktflächen vermeiden.

1. Netzsicherung ausschalten.
2. Im Gerät nur Einzeladern verlegen. Mantel der Netzleitung entfernen und Ader-Enden abisolieren.

1. Gehäuse [4] in Wand/Decke/Rohr einsetzen und mit 2 Schrauben [S] befestigen.

Gehäuse weder verspannt noch gequetscht einsetzen. Ausreichend dimensioniertes Befestigungsmaterial ist bauseitig bereitzustellen.

1. Netzleitung an Klemmenleiste [6] gemäß Schaltbild in Kapitel 14 verdrahten (je nach Ausführung 2- oder 3-adrig). Bei Aufputzanschluss „AP“ die Zugentlastung verwenden und diese mit beiden Schrauben [13] verschrauben.
2. Sitz der Leitungstülle [2] und [3] kontrollieren. Diese müssen gut abdichten.
3. VZ- und F-Geräte: Elektronikabdeckung [7] aufstecken (→ Abb. B).
4. Innengitter/Klappenrahmen [8] gleichmäßig auf Gehäuse [4] drücken, bis dieses/dieser in die beiden Schnapper einrastet (→ Abb. D). Nicht verkanten.

7.3 Inbetriebnahme

1. Netzsicherung einschalten.
2. Funktionstest durchführen.

8. Wartung

Das Gerät ist wartungsfrei.

9. Reinigung

GEFAHR

Lebensgefahr durch Strom- schlag.

Vor Zugang zu den Anschlussklemmen alle Versorgungsstromkreise abschalten. Netzsicherung ausschalten, gegen Wiedereinschalten sichern und ein Warnschild sichtbar anbringen.

ACHTUNG

Gerätebeschädigung bei falschem Reinigungsmittel.

Innengitter/Klappenrahmen [8] nur mit Wasser reinigen. Keine aggressiven Reinigungsmittel verwenden.

ACHTUNG

Bei ECA 120 K: Lamellenbruch bei falschem Reinigen.

Vorsicht beim Reinigen. Lamellen nicht zu stark öffnen, schließen oder verbiegen.

1. Netzsicherung ausschalten.
2. Ventilator bei Verschmutzung mit einem angefeuchteten Tuch reinigen.
3. Bei stark verunreinigtem Innengitter/Klappenrahmen [8] dieses(n) vorsichtig abnehmen (→ Abb. D) und mit Wasser reinigen.
4. Innengitter/Klappenrahmen anbringen.
5. Netzsicherung einschalten. Funktionstest durchführen.

10. Störungsbehebung

Bei jeder Störung eine Elektrofachkraft hinzuziehen. Reparaturen sind nur durch Elektrofachkräfte zulässig.

GEFAHR

Lebensgefahr durch Strom- schlag.

Vor Zugang zu den Anschlussklemmen alle Versorgungsstromkreise abschalten. Netzsicherung ausschalten, gegen Wiedereinschalten sichern und ein Warnschild sichtbar anbringen.

DE | 10. Störungsbehebung

Störung	Ursache, Maßnahme
Ventilator schaltet nicht ein.	VZ- oder F-Geräte: Einschaltverzögerung (ca. 50 Sekunden) abwarten.
Ventilator schaltet nicht ein.	Keine Netzspannung. Prüfen, ob die Netzsicherung ausgefallen ist. Diese ggf. einschalten.
Ventilator schaltet nicht ein.	Laufrad blockiert. Nur durch Fachkraft zulässig: Innengitter/Klappenrahmen [8] entriegeln und abnehmen (→ Abb. D). Flügelrad überprüfen und ggf. reinigen.
Ventilator schaltet nicht aus.	VZ- oder F-Geräte: Nachlaufzeit (ca. 6 Minuten) abwarten.
Thermischer Überlastungs-schutz des Motors schaltet den Ventilator aus.	Motor zu heiß. Warten, bis der Motor abgekühlt ist. Die Abkühlzeit kann bis zu 10 Minuten betragen. Gerät schaltet nach Abkühlung selbsttätig wieder ein.
Bei K-Geräten öffnen oder schließen die Lamellen nicht.	Lamellen stark verschmutzt oder blockiert. Lamellen reinigen. Prüfen, ob sich Gegenstände zwischen den Lamellen befinden. Diese ggf. beseitigen.

11. Ersatzteile

Bezug und Einbau der Ersatzteile nur durch den Fachinstallateur.

Pos.	Bezeichnung	Artikel-Nr.
5.1	Grundplatine: Gerätetypen Standard, 24-V, K	F101.1010.9000
5.2	VZ-Platine: Gerä-tetypen VZ + KVZ	0101.1257.0000
5.3	F-Platine: Geräte-typen F + KF	0101.1255.0000
10	ECA 120 K: Thermo-Bimetall	E180.0913.9100
12	ECA 120: Innengitter ECA 120 K: Klappenrahmen	0059.1010.9000 0059.1011.9001

Bei Rückfragen

Maico Elektroapparate-Fabrik GmbH Steinbeisstraße 20 78056 Villingen-Schwenningen, Deutschland Tel. [phone] / Fax [phone] E-Mail: [e-mail]

12. Demontage

Die Demontage darf nur von einer Elektrofachkraft (→ Kapitel 1) vorgenommen werden.

Lebensgefahr durch Strom- schlag. Vor Zugang zu den Anschluss- klemmen alle Versorgungsstrom- kreise abschalten. Netzsicherung ausschalten, gegen Wieder- einschalten sichern und ein Warnschild sichtbar anbringen.

Verbrennungsgefahr durch Berühren des Bimetalls [10] (K-Geräte). Bimetall [10] nicht anfassen. Bimetall ist nach Ausschalten des Ventilators sehr heiß. Die Abkühlzeit kann bis zu 10 Minuten betragen.

1. Netzsicherung ausschalten.
2. Innengitter/Klappenrahmen [8] entriegeln (→ Abb. D) und abnehmen.
3. Elektronikabdeckung [7] entfernen, Netzleitung entfernen.
4. Ventilator ausbauen. Dazu mit einem Schraubendreher beide Rasthaken [1] aus der Rastung drücken und den Ventilator gleichmäßig abziehen.

13. Entsorgung

Nicht in den Restmüll. Das Gerät enthält teils wiederverwertbare Stoffe, teils Substanzen, die nicht in den Restmüll gelangen dürfen.

Das Gerät ist nach Ablauf seiner Lebensdauer nach den in Ihrem Land geltenden Bestimmungen zu entsorgen.

Table of contents

Maico Elektroapparate-Fabrik GmbH

Steinbeisstraße 20

78056 Villingen-Schwenningen, Germany

Tel. [phone] / Fax [phone]

E-Mail: [e-mail]

12. Dismantling

Maico Elektroapparate-Fabrik GmbH

Steinbeisstraße 20

78056 Villingen-Schwenningen

Allemagne

Tel. [phone]

Fax [phone]

E-Mail: [e-mail]

12. Démontage
