BEDIENUNGSANLEITUNG ENR 20 Maico
Montage- und Betriebsanleitung Mounting and Operating instructions Instructions de montage et Mode d'empoi
D GB F

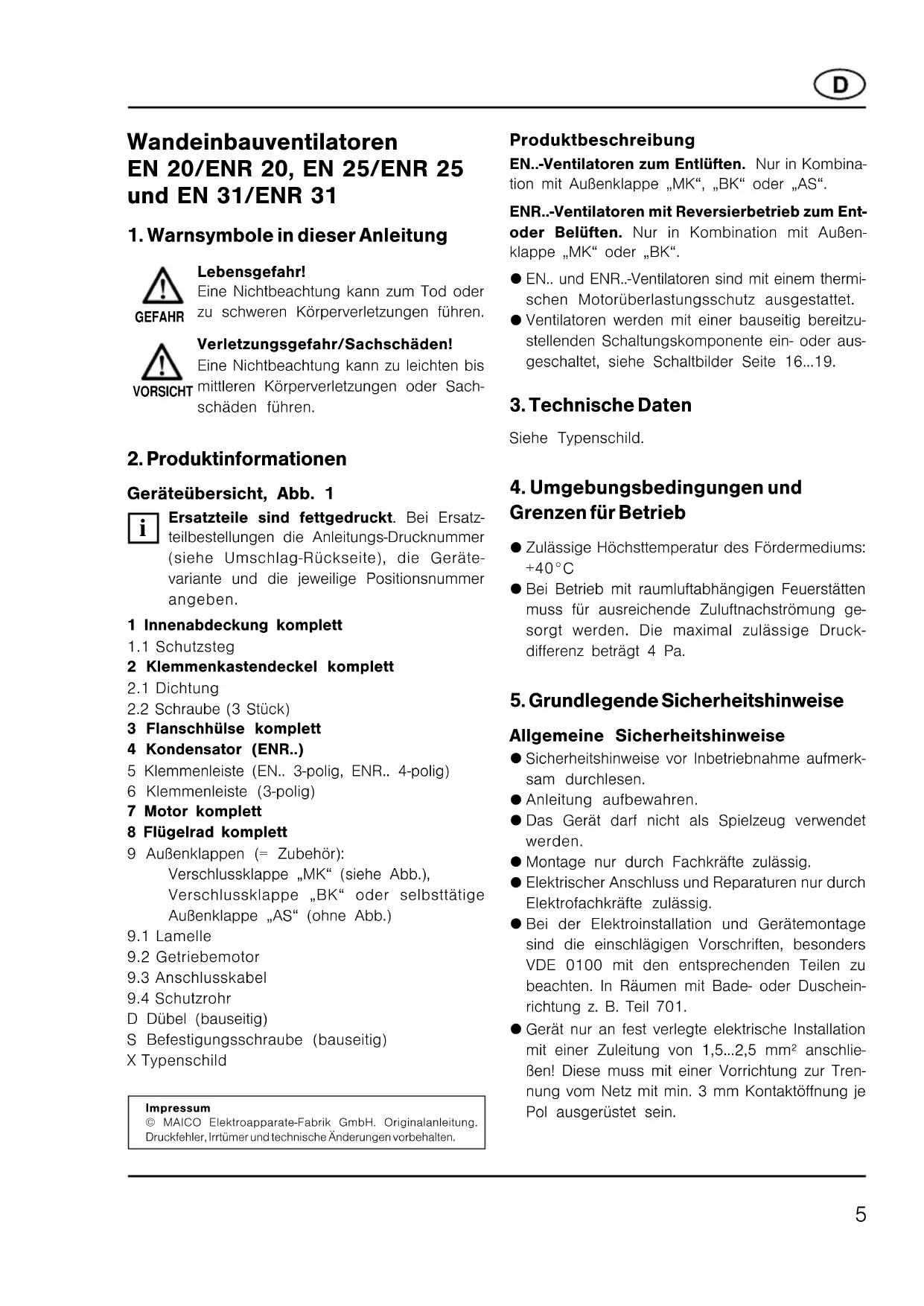

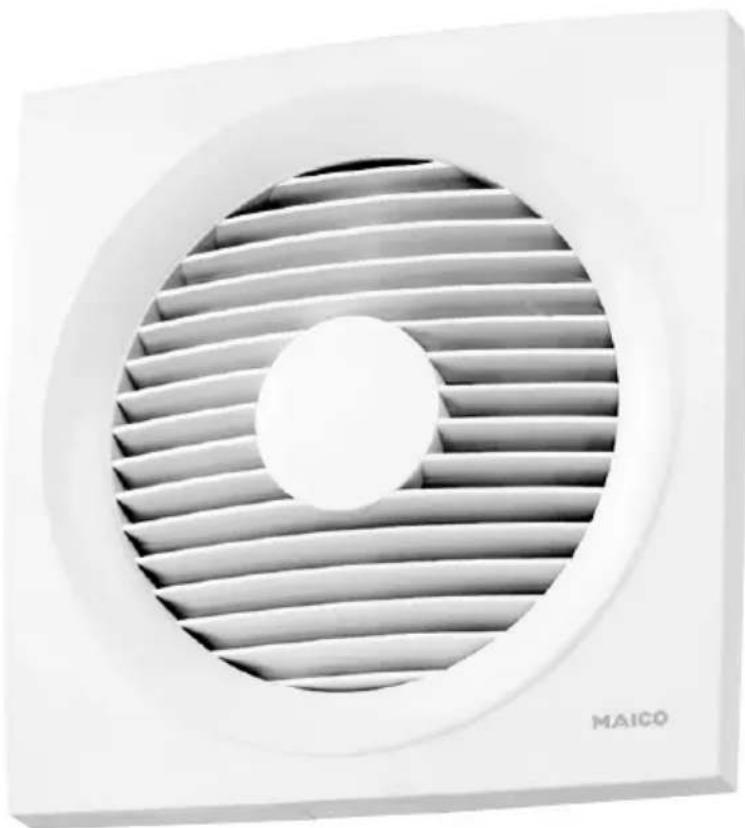

Wandeinbauventilatoren EN 20/ENR 20, EN 25/ENR 25 und EN 31/ENR 31
1. Warnsymbole in dieser Anleitung

Lebensgefahr!
Eine Nichtbeachtung kann zum Tod oder zu schweren Körperverletzungen führen.

Verletzungsgefahr/Sachschäden!
Eine Nichtbeachtung kann zu leichten bis mittleren Körperverletzungen oder Sachschäden führen.
2. Produktinformationen
Geräteübersicht, Abb. 1

Ersatzteile sind fettgedruckt. Bei Ersatzteilbestellungen die Anleitungs-Drucknummer (siehe Umschlag-Rückseite), die Gerätevariante und die jeweilige Positionsnummer angeben.
1 Innenabdeckung komplett
1.1 Schutzsteg
2 Klemmenkastendeckel komplett
2.1 Dichtung
2.2 Schraube (3 Stück)
3 Flanschhülse komplett
4 Kondensator (ENR..)
5 Klemmenleiste (EN.. 3-polig, ENR.. 4-polig)
6 Klemmenleiste (3-polig)
7 Motor komplett
8 Flügelrad komplett
9 Außenklappen (= Zubehör): Verschlussklappe „MK“ (siehe Abb.), Verschlussklappe „BK“ oder selbsttätige Außenklappe „AS“ (ohne Abb.)
9.1 Lamelle
9.2 Getriebemotor
9.3 Anschlusskabel
9.4 Schutzrohr
D Dübel (bauseitig)
S Befestigungsschraube (bauseitig)
X Typenschild
Impressum
© MAICO Elektroapparate-Fabrik GmbH. Originalanleitung.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
Produktbeschreibung
EN.-Ventilatoren zum Entlüften. Nur in Kombination mit Außenklappe „MK“, „BK“ oder „AS“.
ENR.-Ventilatoren mit Reversierbetrieb zum Ent- oder Belüften. Nur in Kombination mit Außen-klappe „MK“ oder „BK“.
- EN.. und ENR..-Ventilatoren sind mit einem thermischen Motorüberlastungsschutz ausgestattet.
- Ventilatoren werden mit einer bauseitig bereitzustellenden Schaltungskomponente ein- oder ausgeschaltet, siehe Schaltbilder Seite 16...19.
3. Technische Daten
Siehe Typenschild.
4. Umgebungsbedingungen und Grenzen für Betrieb
- Zulässige Höchsttemperatur des Fördermediums: +40°C
- Bei Betrieb mit raumluftabhängigen Feuerstätten muss für ausreichende Zuluftnachströmung gesorgt werden. Die maximal zulässige Druckdifferenz beträgt 4 Pa.
5. Grundlegende Sicherheitshinweise
Allgemeine Sicherheitshinweise
- Sicherheitshinweise vor Inbetriebnahme aufmerksam durchlesen.
● Anleitung aufbewahren. - Das Gerät darf nicht als Spielzeug verwendet werden.
● Montage nur durch Fachkräfte zulässig. - Elektrischer Anschluss und Reparaturen nur durch Elektrofachkräfte zulässig.
- Bei der Elektroinstallation und Gerätemontage sind die einschlägigen Vorschriften, besonders VDE 0100 mit den entsprechenden Teilen zu beachten. In Räumen mit Bade- oder Duscheinrichtung z. B. Teil 701.
-
Gerät nur an fest verlegte elektrische Installation mit einer Zuleitung von 1,5...2,5 mm ^2 anschließen! Diese muss mit einer Vorrichtung zur Trennung vom Netz mit min. 3 mm Kontaktöffnung je Pol ausgerüstet sein.
-
Gerät nur mit auf Typenschild angegebener Spannung und Frequenz betreiben.
- Vor Abnehmen des Klemmenkastendeckels [2] das Gerät allpolig vom Netz trennen. Dazu Netz-sicherung im Sicherungskasten ausschalten!
- Veränderungen und Umbauten am Gerät sind nicht zulässig und entbinden MAICO von jeglicher Gewährleistung und Haftung.
- Gerät nie ohne Innenabdeckung und nur mit komplett montierter Außenklappe betreiben (Berührungsschutz des Flügelrades nach EN 294).
Bestimmungsgemäße Verwendung
- EN..- und ENR..Ventilatoren zur Entlüftung von Büros, Geschäfts- und Gewerberäumen, Gaststätten, Arztpraxen etc.
● ENR.-Ventilatoren auch zur Belüftung. - Zur Aufputzinstallaton, an Wand, Decke oder Dachschrägen.
Vorhersehbare Fehlanwendungen
Gerät auf keinen Fall einsetzen:
- in der Nähe von brennbaren Materialien, Flüssigkeiten oder Gasen.
- für die Förderung von Chemikalien, aggressiven Gasen oder Dämpfen.
- in explosionsfähiger Atmosphäre.
Sicheres und korrektes Verhalten für den Betrieb
- Verletzungsgefahr! Keine Gegenstände in das Gerät hineinstecken!
- Gefahr durch sich drehendes Flügelrad! Nicht zu nahe an das Gerät gehen, damit Haare, Kleidung oder Schmuck nicht in das Gerät hineingezogen werden können.
6. Montage

Funktionsstörung und Gerätebeschädigung durch streifendes Flügelrad bei fehlerhaftem Einbau!
Flanschhülse spannungsfrei einbauen! Für ebenen Untergrund sorgen.
i Wichtige Hinweise
● Wanddicke EN/ENR 20, EN/ENR 25 = min. 105 mm
Wanddicke EN/ENR 31 = min. 130 mm
- Ausreichend Platz zur Wand oder Decke berücksichtigen.
- Um die Schutzart zu gewährleisten, müssen die Leitungstüllen [T...] ordnungsgemäß, d. h. kreis-rund und etwas kleiner als der Leitungsdurch-messer durchbohrt/durchstoßen sein.
- Außenklappe auf keinen Fall demontieren.
- Außenklappe nur auf einer ebenen Fläche montieren, um die Klappenfunktion zu gewährleisten.
Wandeinbau (Abbildung 2A bis 2H)
A Dübellöcher anzeichnen und bohren, für Bohrungsabstände Flanschhülse siehe Abb. 2A.
B Wanddurchbruch, Netzleitung [L] (Aufputz „AP“ oder Unterputz „UP“) und ggf. Wandhülse „WH“ anbringen. Für eine elektrisch betätigte Außenklappe ein Leerrohr [9.4] mit leichtem Gefälle nach außen verlegen.
C Innenabdeckung [1] abnehmen. Die Abdeckung lässt sich ohne Werkzeug von der Flanschhülse [3] abnehmen. Dazu Flanschhülse festhalten, Innenabdeckung [1] an der Unterseite heraus- schwenken (siehe ①) und nach oben abnehmen (siehe ②). Dann Klemmenkastendeckel [2] entfernen. Für Aufputzanschluss zuvor Schutzsteg [1.1] entfernen.
D Gewünschte Leitungstülle [T...] der Flanschhülse kreisrund durchstoßen und Netzleitung [L] einführen.
E Flanschhülse [3] mit geeignetem Befestigungsmaterial an der Wand anbringen.
F Außenklappe gemäß zugehöriger Anleitung montieren. Für eine elektrisch betätigte Außenklappe die Anschlussleitung durch Rohr [9.4] in die Flanschhülse und durch die schwarze Tülle [T5] in den Klemmenkasten führen. Damit keine Feuchtigkeit in den Klemmenkasten gelangen kann, die Tülle kreisrund und etwas kleiner als die Anschlussleitung durchstoßen.
G Gerät elektrisch anschließen, siehe Schaltbilder Seite 16...19.

GEFAHR
Lebensgefahr durch Stromschlag!
Netzsicherung ausschalten!

VORSICHT
Gerätebeschädigung bei Kurzschluss!
Schutzleiter und nicht benötigte Adern abschneiden und isolieren!
An Klemmenleiste [5] den Ventilator und an Klemmenleiste [6] die Außenklappe elektrisch verdrahten, siehe zugehöriges Schaltbild.
Bei selbsttätiger Außenklappe „AS“ entfallen die Anschlüsse an Klemmenleiste [6].

Die Schutzart ist nur gewährleistet, bei ordnungsgemäßer Durchführung der Leitungen in die dafür vorgesehenen Leitungstüllen [T1]...[T5].
H Klemmenkastendeckel [2] aufsetzen und verschrauben. Dabei auf richtigen Sitz der Dichtung [2.1] achten.

Wichtig: Die 3 Befestigungsschrauben des Klemmenkastendeckels mit Anzugs-drehmoment 1 Nm anziehen!
Innenabdeckung [1] aufsetzen. Dazu Innenabdeckung oben auf Flanschhülse [3] einhängen, nach unten schwenken und in die Schnapper einrasten. Nicht verkanten!
- Netzsicherung einschalten. Funktionstest durchführen.
Deckeneinbau (ohne Abbildung)
- Deckeneinbau wie unter Wandeinbau beschrieben vornehmen.

VORSICHT
Kurzschlussgefahr und Gerätebeschädigung durch Kondenswasserbildung im Ventilatorgehäuse!
Lüftungsleitungen fachgerecht thermisch isolieren.
- Innenabdeckung [1] an Position [B] vorsichtig und mit geeignetem Bohrer durchbohren. Die Bohrung verhindert Nässe- und Keimbildung im Ventilatorgehäuse.
Maßzeichnung beachten. Bohrung [B] mit Durchmesser 3,5 mm, 20 mm links der Gehäusemarkierung [M] anbringen.
- Innenabdeckung [1] mit beigefügter Schraube an Markierung [M] sichern (Schraube 3 x10 mm ist in Innenabdeckung mit Klebestreifen befestigt).
7. Instandhaltung
Das Gerät ist wartungsfrei.
8. Reinigung

Lebensgefahr, Gerät steht unter Spannung!
GEFAHR
Netzsicherung ausschalten! Gerät nicht fluten!
- Innenabdeckung [1] gemäß Abbildung 2C abnehmen – die Abdeckung lässt sich ohne Werkzeug von der Flanschhülse [3] abnehmen.
Innenabdeckung auf keinen Fall am Innengitter oder der oberen Seite abziehen.
- Innenteile mit einem trockenen Tuch säubern. Ggf. einen Staubsauger verwenden. Falls möglich, zum Reinigen der Außenklappe die Lamellen nach oben schwenken.

Zum Reinigen kein aggressives, gesundheitsschädliches oder leicht entflammbares Reinigungsmittel verwenden.
- Zuletzt Innenabdeckung [1] gemäß Abbildung 2H anbringen.

Innenabdeckung nicht in der Spülmaschine reinigen.
9. Störungsbehebung

Lebensgefahr, Gerät steht unter Spannung!
GEFAHR
Netzsicherung ausschalten!
Eine Störung kann z. B. durch erhöhte Fördermittel-temperaturen oder durch Blockieren des Ventilator-motors auftreten. Der Überlastungsschutz reagiert und der Ventilator schaltet aus.
- Bei einer Störung generell prüfen, ob die Netz-sicherung eingeschaltet ist. Eventuell den Ventilator von einem Fachmann auf korrekte Verkabelung prüfen lassen. Dazu unbedingt das Gerät allpolig vom Netz trennen.
- Ventilatormotor abkühlen lassen. Danach schaltet der Ventilator automatisch wieder ein (Thermoschalter ist selbsttätig rückstellend).
- Besteht die Störung weiterhin oder tritt diese wiederholt auf, die Netzsicherung ausschalten und eine Fachkraft hinzuziehen.
10. Entsorgung

Nicht in den Restmüll!
Das Gerät enthält teils wiederverwertbare Stoffe, teils Substanzen, die nicht in den Restmüll gelangen dürfen.
- Entsorgen Sie das Gerät nach Ablauf seiner Lebensdauer nach den in Ihrem Land geltenden Bestimmungen.
Wall-mounted fans
EN 20/ENR 20
EN 25/ENR 25
EN 31/ENR 31
- Luftqualitätsregler EAQ
* Leitung nur für Klappe MK..
S1 On/Off via:
TRE 5-Stufentransformator (Ein/Aus, 5 Drehzahlen)
* Leitung nur für Klappe MK..
- mit Ein/Aus-Schalter und Wechselschalter
Entlüftung/Belüftung
- Klemme 5: Entlüftung
- Klemme 6: Belüftung
* Leitung nur für Klappe MK..
S1 On/Off
S2 Switching: air
(Entlüftung/Belüftung, 2 Drehzahlen)
FS7 Wendeschalter
(Entlüftung/Belüftung)
* Leitung nur für Klappe MK..
W/WU1 Wendeschalter mit Ein/Aus
* Leitung nur für Klappe MK..
TRE 5-Stufentransformator (Ein/Aus, 5 Drehzahlen)
W/WU1 Wendeschalter (Entlüftung - 0 - Belüftung)
* Leitung nur für Klappe MK..
- mit 5-Stufentransformator TRE... und Wechselschalter
TRE 5-Stufentransformator (Ein/Aus, 5 Drehzahlen)
S1 Wechselschalter (Entlüftung – Belüftung)
* Leitung nur für Klappe MK..
- mit 5-Stufentransformator TRE...S und 5-Stufenschalter ESS 20
TRE...S 5-Stufentransformator (Schaltschrank-Einbau)
ESS 20 5-Stufenschalter (Ein/Aus, 5 Drehzahlen)
S1 Wechselschalter (Entlüftung – Belüftung)
* Leitung nur für Klappe MK..
