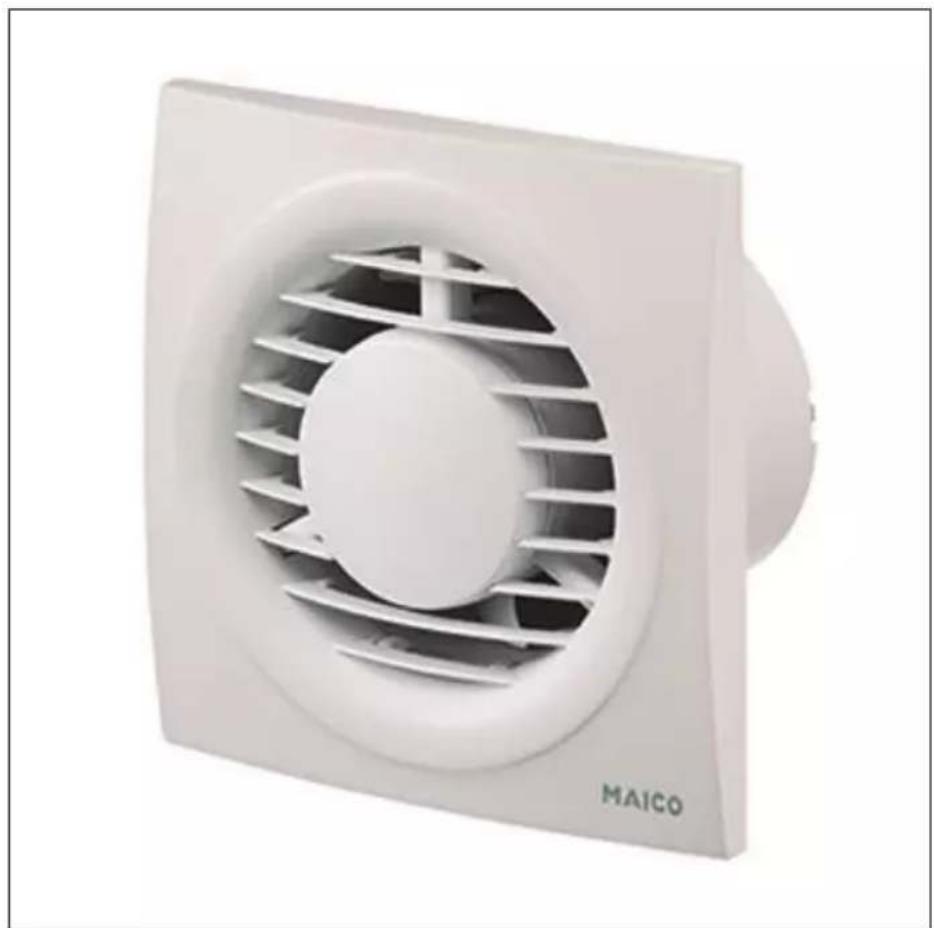

BEDIENUNGSANLEITUNG ECA piano Standard Maico

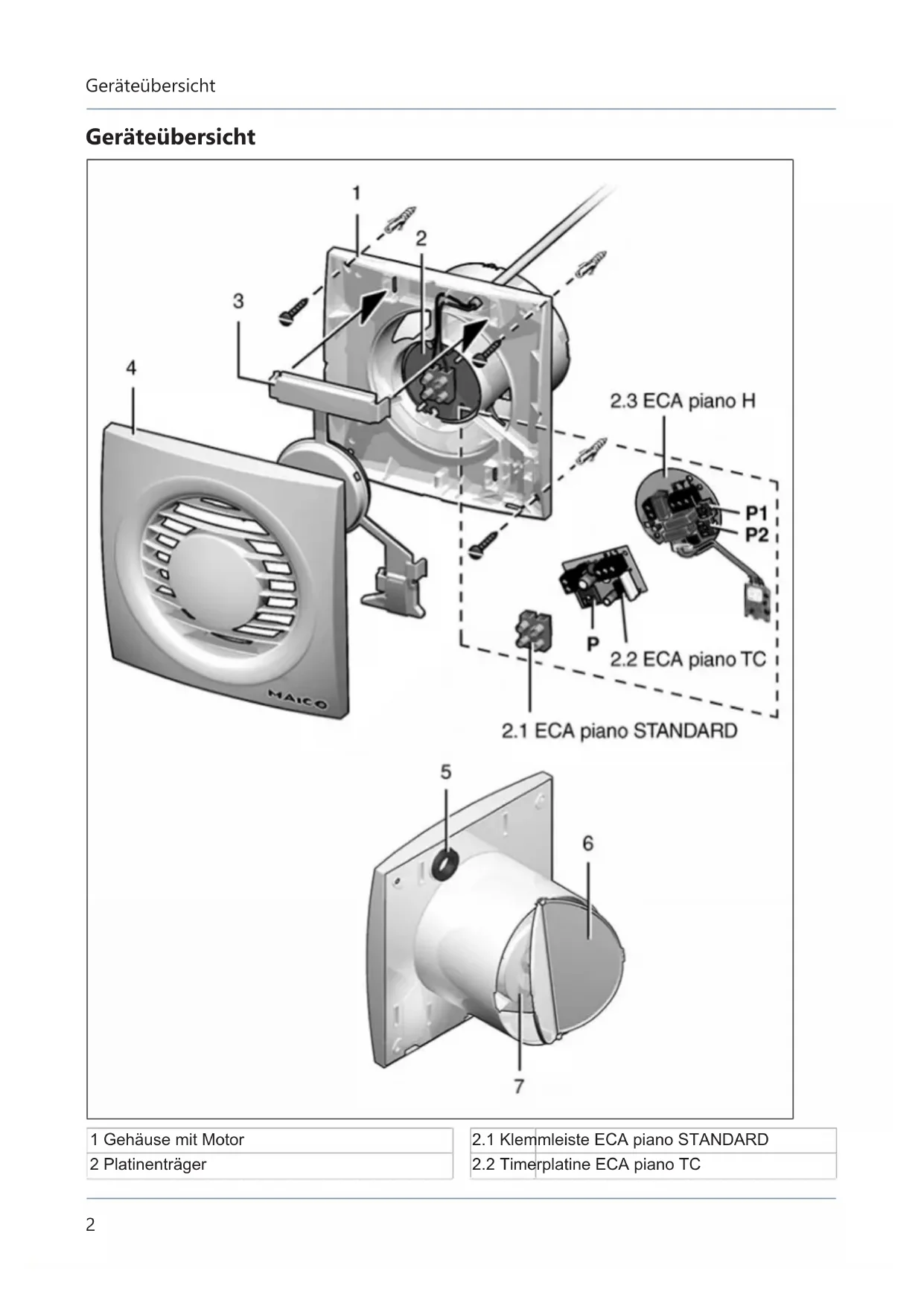

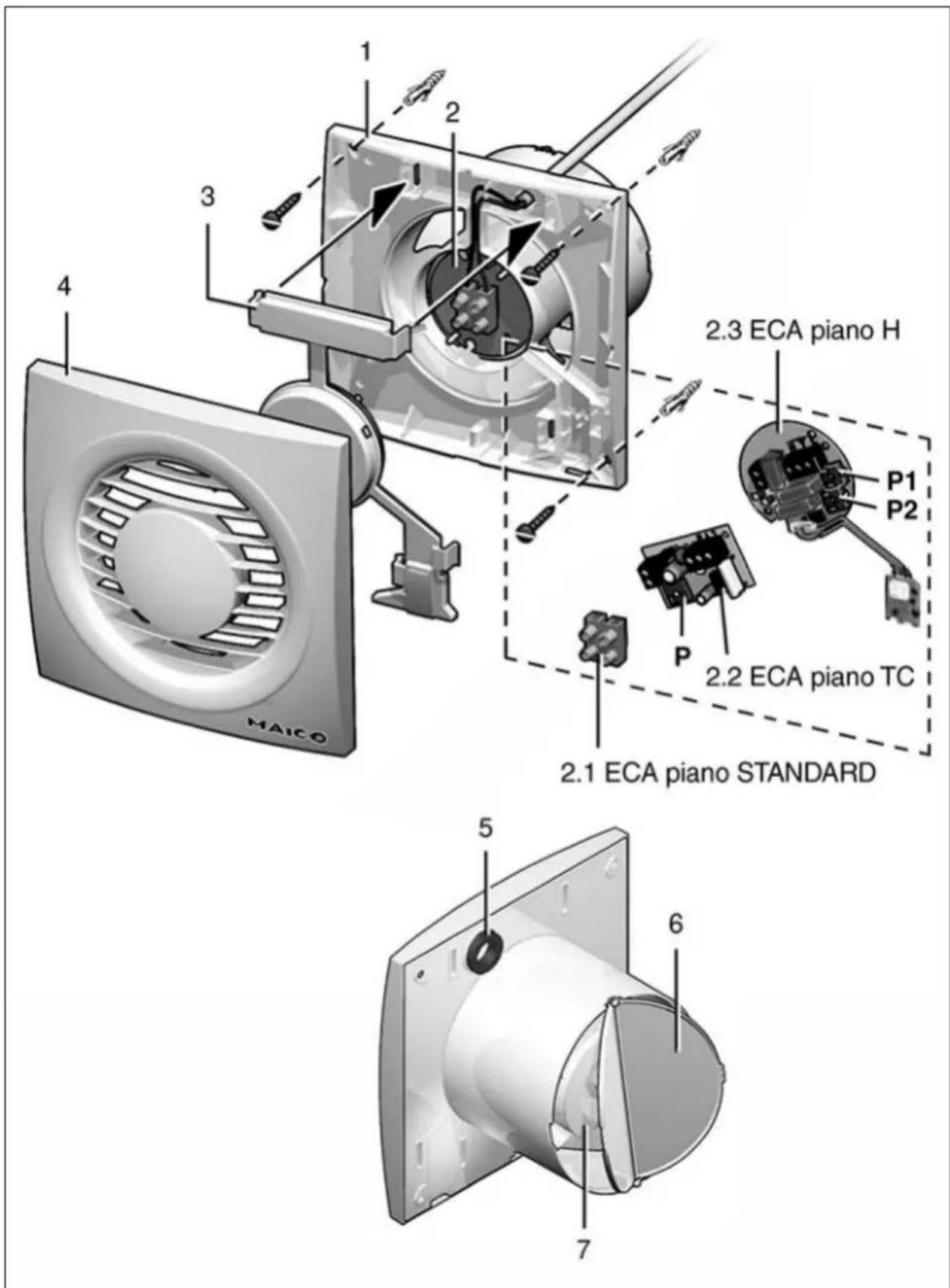

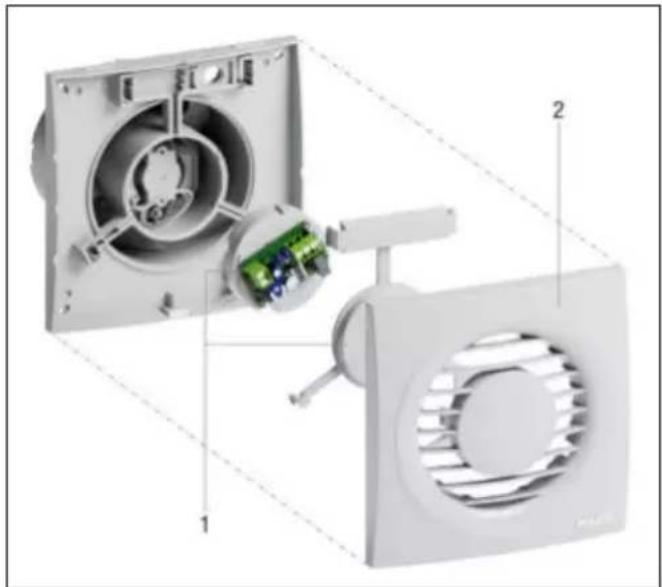

Geräteübersicht 1 Gehäuse mit Motor 2 Platinenträger

3 Motordeckel 4 Abdeckung 5 Dichtring 6 Klappe 7 Flügelrad mit Ringfeder Vorwort Lesen Sie diese Anleitung vor der Montage und ersten Benutzung bitte sorgfältig durch. Folgen Sie den Anweisungen. Übergeben Sie die Anlei- tungen an den Eigentümer zur Aufbewahrung. 1 Lieferumfang

• Montage- und Betriebsanleitung 2 Qualifikation Fachinstallateur Die Montage ist nur durch Fachkräfte mit Kennt- nissen und Erfahrungen in der Lüftungstechnik zulässig. Der Anschluss ist gemäß der Allgemei- nen bauaufsichtlichen Zulassung vorzunehmen. Arbeiten an der Elektrik dürfen nur von einer Elektrofachkraft vorgenommen werden. Sie sind eine Elektrofachkraft, wenn Sie aufgrund Ihrer fachlichen Ausbildung, Schulung und Erfahrung die einschlägigen Normen und Richtlinien ken- nen, die elektrischen Anschlüsse gemäß Schalt- pläne fachgerecht und sicher ausführen können und Risiken und Gefährdungen durch Elektrizität erkennen und vermeiden können. 3 Bestimmungsgemäße Verwen- dung Das Gerät dient zur Entlüftung von Bädern, WCs, Abstell- und Vorratsräumen, Ausstellungsräumen, Keller, Büros, Gemeinschaftsduschen in Vereins- heimen, Fitnessstudios, Umkleidekabinen und ähnlichen Räumen. Zulässig ist ein Betrieb nur bei:

• Festinstallation innerhalb von Gebäuden.

• Installation an Wand oder Decke.

• Luftführung über Schacht oder Rohr.

• elektrischem Unterputz-Anschluss. Dieses Gerät ist ausschließlich für den häuslichen Gebrauch und ähnliche Zwecke vorgesehen. 4 Sicherheitshinweise

4.1 Allgemeine Sicherheitshinweise

Das Gerät darf in folgenden Situationen auf kei- nen Fall eingesetzt werden: GEFAHR Entzündungs-/Brandgefahr durch brennbare Materialien, Flüssigkeiten oder Gase in der Nähe des Geräts. In der Nähe des Geräts keine brennbaren Mate- rialien, Flüssigkeiten oder Gase deponieren, die sich bei Hitze oder durch Funkenbildung entzün- den und in Brand geraten können. GEFAHR Explosionsfähige Gase und Stäube können entzündet werden und zu schweren Explosionen oder Brand führen. Ventilator auf keinen Fall in explosionsfähiger At- mosphäre einsetzen (Explosionsgefahr). WARNUNG Gefahr bei Betrieb in Einze- lentlüftungsanlagen nach DIN 18017-3. Ventilator erfüllt nicht die Norm DIN 18017-3. Ventilator nicht in Anlagen nach DIN 18017-3 ein- setzen. WARNUNG Gesundheitsgefahr durch Chemikalien oder aggressive Gase/Dämpfe. Chemikalien oder aggressive Gase/Dämpfe kön- nen die Gesundheit gefährden, insbesondere, wenn diese mit dem Gerät in die Räume verteilt werden. Gerät auf keinen Fall zum Verteilen von Chemi- kalien oder aggressiven Gasen/ Dämpfen einset- zen. ACHTUNG Gerätebeschädigung durch Fett- und Öldämpfe von Dunstabzugshauben. Fett- und Öldämpfe von Dunstabzugshauben können das Gerät und die Luftkanäle verschmut- zen und die Leistungsfähigkeit reduzieren. Gerät auf keinen Fall zur Förderung dieser Stoffe verwenden.

4.2 Sicherheitshinweise zu Installati-

on, Betrieb, Reinigung und Wartung GEFAHR Gefahren für Kinder und Perso- nen mit eingeschränkten physischen, senso- rischen oder psychischen Fähigkeiten oder mangelndem Wissen. Gerät nur von Personen installieren, in Betrieb nehmen, reinigen und warten lassen, welche die Gefahren dieser Arbeiten sicher erkennen und vermeiden können.4 Sicherheitshinweise

WARNUNG Verletzungsgefahr durch Saugwirkung des Geräts und drehendes Flü- gelrad. Haare, Kleidung, Schmuck etc. können in das Gerät eingezogen werden, wenn Sie sich zu na- he am Gerät aufhalten. Bei Betrieb unbedingt genügend Abstand halten, damit dies nicht passieren kann. WARNUNG Verletzungsgefahr, wenn Fremdkörper in das Gerät hineingesteckt wer- den. Keine Gegenstände in das Gerät stecken. ACHTUNG Ein nicht ordnungsgemäß einge- bauter Ventilator kann einen nicht bestim- mungsgemäßen/unzulässigen Betrieb verur- sachen. Der Betrieb ist nur bei korrekter Einbaulage, mit montierter Abdeckung und außenseitigem Schutzgitter zulässig. Der Ventilator darf nur in Betrieb genommen wer- den, wenn der Berührungsschutz des Flügelra- des gemäß DIN EN ISO 13857 gewährleistet ist. WARNUNG Verletzungs- und Gesund- heitsgefahr bei Veränderungen oder Umbau- ten oder bei Einsatz von nicht zugelassenen Komponenten. Ein Betrieb ist nur mit Original-Komponenten zu- lässig. Veränderungen und Umbauten an den Geräten sind unzulässig und entbinden den Her- steller von jeglicher Gewährleistung und Haftung, z.B. wenn das Gehäuse an unzulässiger Stel- le durchbohrt wird. WARNUNG Verletzungsgefahr bei Arbei- ten in der Höhe. Benutzen Sie geeignete Aufstiegshilfen (Leitern). Die Standsicherheit ist zu gewährleisten, die Lei- ter ggf. durch eine 2. Person zu sichern. Sorgen Sie dafür, dass Sie sicher stehen und sich niemand unterhalb des Gerätes aufhält. GEFAHR Lebensgefahr bei Betrieb mit raumluftabhängigen Feuerstätten durch Koh- lenstoffmonoxid. Die maximal zulässige Druckdifferenz pro Wohn- einheit beträgt 4Pa. Die Ausführung bedarf grundsätzlich der Zustimmung des Bezirks- schornsteinfegers. Bei Betrieb mit raumluftabhängiger Feuerstätte unbedingt für eine ausreichende Zuluftnachströ- mung sorgen. GEFAHR Gefahr durch Stromschlag bei Betrieb mit nicht komplett montiertem oder beschädigtem Ventilator. Vor dem Abnehmen des Elektronikabdeckung al- le Versorgungsstromkreise abschalten (Netzsi- cherung ausschalten), gegen Wiedereinschalten sichern und ein Warnschild sichtbar anbringen. Ventilator nur komplett montiert betreiben. Ein beschädigtes Gerät nicht in Betrieb nehmen. GEFAHR Gefahr bei Nichtbeachtung der geltenden Vorschriften für Elektroinstallatio- nen. Vor Elektroinstallationen alle Versorgungsstrom- kreise abschalten, Netzsicherung ausschalten und gegen Wiedereinschalten sichern. Ein Warn- schild sichtbar anbringen. Bei der Elektroinstallation die geltenden Vor- schriften beachten, z. B. DINEN50110-1, in Deutschland insbesondere VDE0100 mit den entsprechenden Teilen. Eine Vorrichtung zur Trennung vom Netz mit min- destens 3mm Kontaktöffnung je Pol ist vorge- schrieben. Gerät nur an einer fest verlegten elektrischen In- stallation und mit Leitungen vom Typ NYM-O oder NYM-J anschließen, je nach Gerätetype 3x1,5mm² oder 5x1,5mm². Gerät nur mit auf Typenschild angegebener Spannung und Frequenz betreiben. Gerät kann auch im Stillstand unter Spannung stehen und durch Sensorik wie Zeitverzögerung oder Feuchte usw. automatisch anlaufen. Die auf dem Typenschild angegebene Schutzart ist nur gewährleistet bei bestimmungsgemäßem Einbau und bei ordnungsgemäßer Einführung der Anschlussleitung durch die Leitungstülle. Die Tül- le muss den Leitungsmantel dicht umschließen. Bei Schutzklasse I den PE-Leiter anschließen und Verbindung prüfen. VORSICHT Beim Umgang mit Verpa- ckungsmaterialien. Geltende Sicherheits- und Unfallverhütungsvor- schriften einhalten. Verpackungsmaterial außer Reichweite von Kin- dern aufbewahren (Erstickungsgefahr bei Ver- schlucken).5 Produktinformationen

• Kleinraumventilator zum Entlüften von Räumen.

• ECA piano mit feststehendem Innengitter.

• Ein/Aus über Lichtschalter oder separaten Schalter.

• Erforderliche Netzzuleitung 5 x 1,5 mm².

• Kleinraumventilator zum Entlüften von Räumen.

• Ausführung mit einstellbarer Nachlaufzeit.

• ECA piano TC mit feststehendem Innengitter.

• Nachlauf einstellbar von 3 bis 25 Minuten (Werkseinstellung 6 Minuten).

• Ein/Aus über Lichtschalter oder separaten Schalter.

• Nicht drehzahlsteuerbar.

• Erforderliche Netzzuleitung 5 x 1,5 mm².

• Kleinraumventilator zum Entlüften von Räumen.

• Ausführung mit Feuchtesteuerung (Feuchteau- tomatik) und einstellbarer Nachlaufzeit.

• ECA piano H mit feststehendem Innengitter.

• Barrierefreies Produkt, da automatisches Ein- / Ausschalten.

• Einschaltfeuchte einstellbar von 50 % r. F. bis 90 % r. F (Werkseinstellung 70% r. F.).

• Mit einem zusätzlichen Schalter kann manuell geschaltet werden, Ventilator läuft dann die ein- gestellte Nachlaufzeit nach.

• Nachlauf einstellbar von 0,5 bis 18 Minuten (Werkseinstellung 12 Minuten).

• Nicht drehzahlsteuerbar.

• Erforderliche Netzzuleitung 3 x 1,5 mm². Bei Verwendung eines optionalen Schalters eine Netzzuleitung 5 x 1,5 mm² vorsehen.

• Feuchteautomatik mit Vorrang.

• Feuchtefunktion je nach Anschlussvariante 1 oder 2.

• Anschlussvariante 1 Ventilator schaltet automatisch ein, wenn die relative Raumfeuchte im Bereich des Ventila- tors den voreingestellten Schaltpunkt über- schreitet. Abschalten erfolgt nach Unter- schreiten des Schaltpunktes und anschlie- ßendem Ablauf einer einstellbaren Nachlauf- zeit. Mit zusätzlichem Schalter “S1“ lässt sich der Ventilator manuell ausschalten.

• Anschlussvariante 2 Ventilator ein erfolgt mit der Feuchteautoma- tik gemäß Anschlussvariante 1 oder manuell (Lichtschalter). Hinweis: Bei relativer Raum- feuchte über dem Schaltpunkt lässt sich der Ventilator nicht ausschalten, auch nicht per Lichtschalter. Ventilator schaltet aus, wenn die Raumfeuch- te im Bereich des Ventilators unter dem Schaltpunkt liegt und anschließend die Nach- laufzeit abgelaufen ist. 6 Technische Daten

6.1 Umgebungsbedingungen

• Zulässige Höchsttemperatur des Fördermedi- ums + 40°C.

• Störfestigkeit nach EN 55014-2 je nach Impuls- form und Energieanteil 1000 bis 4000V. Bei Betrieb mit Leuchtstoffröhren sind zusätzliche Entstörmaßnahmen erforderlich (L-, C- oder RC-Glieder, Schutzdioden, Varistoren), da die- se Werte überschritten werden können.

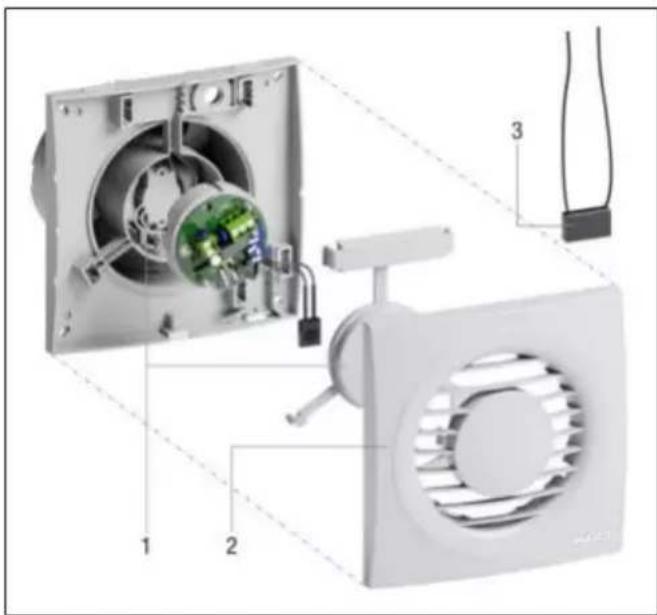

• Empfehlung: Bei Betrieb an Schaltern mit Glimmlampe einen X2-Kondensator (220nF/250V) gegen Null verdrahten. Der Kondensator ist bauseitig bereitzustellen.

• Lagerung: Gerät nur trocken lagern (-20 bis +50°C).

6.2 Technische Datentabelle

Bemessungsspannung 230 V AC Netzfrequenz 50 / 60 Hz Schalldruckpegel 26 dB(A) Schutzart IP X4 Gewicht 0,5 kg Für weitere technische Daten → Typenschild. Für Kennlinien → www.maico-ventilatoren.com. 7 Montagevorbereitungen

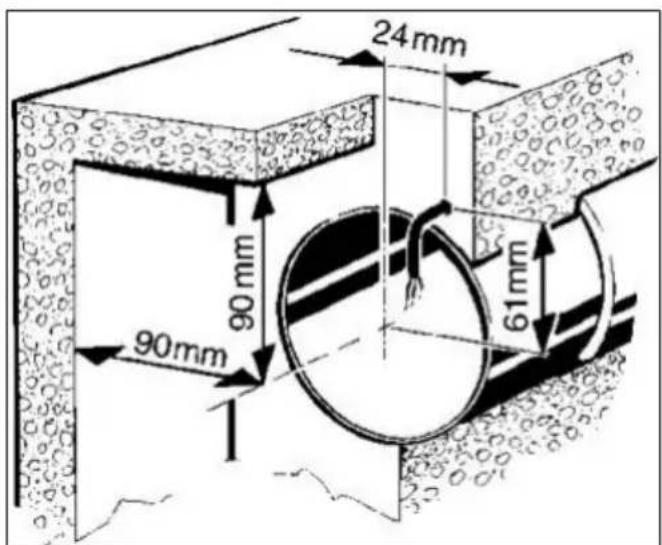

Zum Untergrund passendes, ausreichend dimen- sioniertes Befestigungsmaterial verwenden. Für ausreichend Zuluft sorgen. Vorgeschriebene Mindestabstände zur Wand und Decke gemäß Abbildung einhalten.7 Montagevorbereitungen

1. Im Bereich des Gehäuses für einen ebenen

2. Wanddurchbruch anbringen oder Kernloch

bohren. Mindestdurchmesser 105mm. ð Empfehlung: Wandhülse WH100 einbauen. Wanddurchbruch mit Mindestdurchmesser 115mm anbringen. Bei rechteckigen Wanddurchbrüchen Mon- tageplatte ZM 11 verwenden.

3. Netzleitung (Unterputz) bis an den Montageort

verlegen, Abstandsmaße siehe Grafik Min- destabstände.

1. Montagevorbereitung wie in Kapitel Wand be-

schrieben, vornehmen.

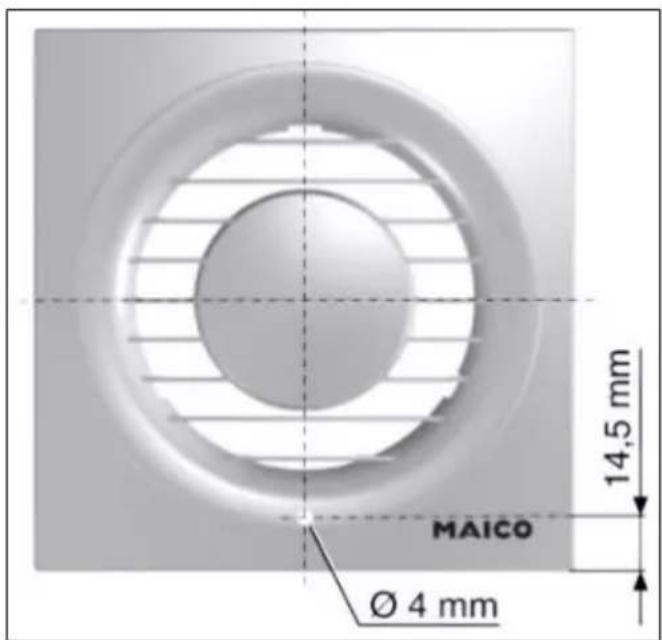

2. Abdeckung vorbereiten. Abdeckung vor dem

Bohren vom Gehäuse abnehmen. Abdeckung mit geeignetem Bohrer durchbohren, um Näs- se und Keimbildung im Ventilatorgehäuse zu vermeiden. ACHTUNG Kurzschlussgefahr und Gerätebe- schädigung durch Kondenswasserbildung im Ventilatorgehäuse. Lüftungsleitungen fachgerecht thermisch isolie- ren. Kondenswasserableitung oder Kondensat- sammler in der Steigleitung einplanen.

1. Kanten der Rohrinnenseite entgraten.

2. Montagevorbereitungen wie in Kapitel Wand

beschrieben vornehmen.

ACHTUNG Gerätebeschädigung/Funktions- störung bei streifendem Flügelrad. Flanschhülse weder verspannt noch gequetscht einbauen. Für ebenen Untergrund sorgen.

1. Gehäuserückseite auf vorhandenen Dichtring

und dessen festen Sitz überprüfen.

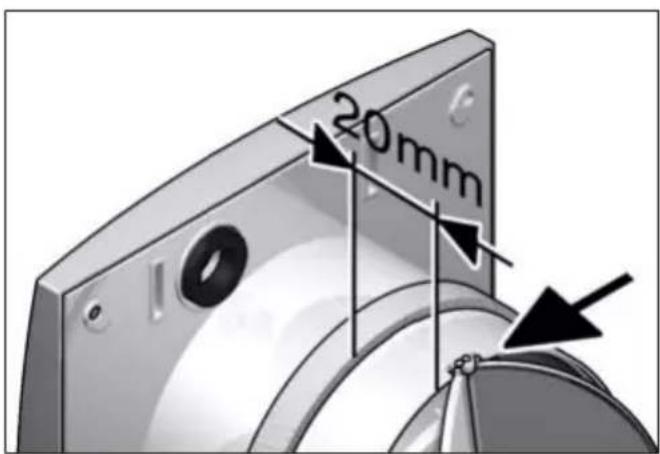

2. ECA piano STANDARD, ECA piano TC: Ggf.

Hilfsmittel (z. B. Schaumstoffband) zum Fixie- ren in Wand oder Rohr anbringen. Dabei Min- destabstand 20mm zum Stutzenende einhal- ten! Lagerung der Klappen nicht überkleben (Pfeil). ECA piano H: Schaumstoffband wie zuvor be- schrieben anbringen. Dies ist wichtig, damit das Gerät keine Luft von außen anzieht.8 Montage und Inbetriebnahme

7.5 Vorbereitungen für den Betrieb

mit Drehzahlsteller Nur für ECA piano STANDARD. Nicht zulässig für ECA piano TC- und H-Aus- führung.

1. Klappen entfernen.

2. Drehzahlsteller STX aus Maico-Zubehörpro-

gramm verwenden. ACHTUNG Stillstand und Funktionsstörung des Ventilators bei zu geringer Ausgangs- spannung am Drehzahlsteller. Hinweise in Betriebsanleitung Drehzahlsteller be- achten. Mindestdrehzahl am Drehzahlsteller im- mer so einstellen, dass Motor nach Spannungs- ausfall wieder anläuft. Durch die Technik der Phasenanschnitt- steuerung kann es zu Brummgeräuschen kom- men. 8 Montage und Inbetriebnahme

ACHTUNG Gerätebeschädigung/Funktions- störung bei streifendem Flügelrad. Flanschhülse weder verspannt noch gequetscht einbauen. Für ebenen Untergrund sorgen.

1. Netzleitung in den Anschlussraum führen.

2. Gehäuse in Wanddurchbruch/Wandhülse ein-

setzen und mit zwei Schrauben befestigen. Gehäuse weder verspannt noch gequetscht einsetzen. Ausreichend dimensioniertes Be- festigungsmaterial verwenden.

8.2 Elektrischer Anschluss

ACHTUNG Gerätebeschädigung bei Kurz- schluss. Schutzleiter und nicht benötigte Adern isolieren. Elektrische Bauteile nicht berühren. ACHTUNG Bei ECA piano H fehlerhaftes Mes- sergebnis bei defektem Feuchtesensor. Feuchtesensor auf der kleinen Platine nicht be- rühren. Der Sensor kann beschädigt werden

• fehlerhaftes Messergebnis.

1. Im Gerät nur Einzeladern verlegen. Mantel der

Netzleitung entfernen und Aderenden abisolie- ren.

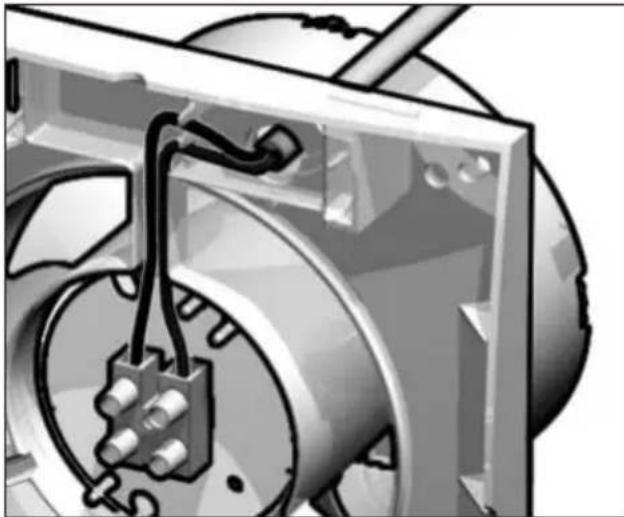

2. Netzleitung an der Klemmenleiste anschließen

3. ECA piano TC- und H: Potentiometereinstel-

lungen vornehmen → Positionen P in der Ge- räteübersicht [ }2]. ECA piano TC Mit Potentiometer P die Nachlauf- zeit einstellen: ab Werk ca. 6 Minuten (9:00 Uhr) ECA piano H Mit Potentiometer P1 die Nachlauf- zeit einstellen: ab Werk ca. 12 Minuten (12:00 Uhr) ECA piano H Mit Potentiometer P2 den Feuchte- schaltpunkt einstellen:

• Anschlag ganz links ca. 50 % r. F.

• 12:00 Uhr (siehe Abbildung), ab Werk ca. 70%

• Anschlag ganz rechts ca. 90 % r. F.

1. Motordeckel gleichmäßig auf den Ventilator

drücken → Übersichtsabbildung [}2]. Den Motordeckel fest andrücken, alle 5Rasthaken müssen einrasten.

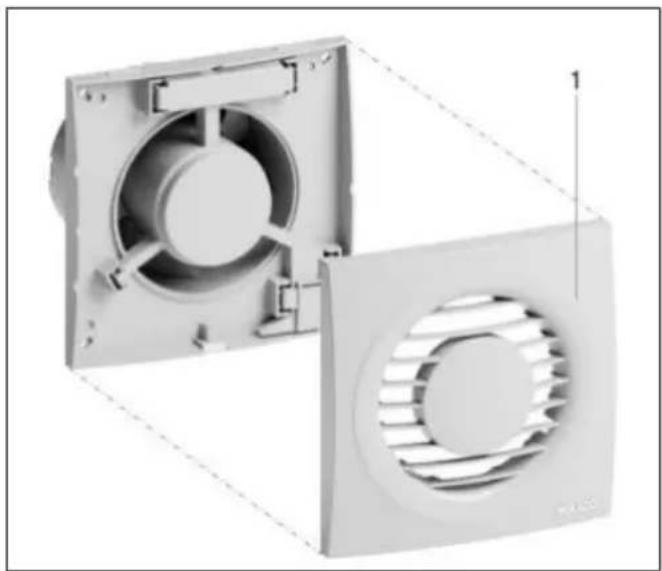

2. Die Gehäuseabdeckung gleichmäßig auf das

Gehäuse drücken, bis diese in die Schnapper einrastet. Nicht verkanten.

1. Klappen auf Leichtgängigkeit und Unversehrt-

2. Netzsicherung einschalten.

3. Funktionstest durchführen.9 Bedienung

9 Bedienung ECA piano STANDARD Ein/Aus mit Lichtschalter oder separatem Schal- ter (beide bauseitig). Ventilator schaltet beim Be- tätigen des Schalters sofort ein/aus. ECA piano TC mit einstellbarer Nachlaufzeit Ein/Aus mit Lichtschalter oder separatem Schal- ter (beide bauseitig). Ventilator schaltet aus, wenn nach Betätigen des Schalters die Nachlauf- zeit abgelaufen ist. Nachlaufzeit ca. 3...25Min., ab Werk: ca. 6Min. ECA piano H mit Feuchtesteuerung und ein- stellbarer Nachlaufzeit Funktion je nach Anschlussvariante unterschied- lich. Variante 1: Ventilator schaltet automatisch ein, wenn die relative Raumfeuchte im Bereich des Ventilators voreingestellten Schaltpunkt über- schreitet. Abschalten erfolgt nach Unterschreiten des Schaltpunktes und anschließendem Ablauf einer einstellbaren Nachlaufzeit. Mit zusätzlichem Schalter S1 lässt sich der Ventilator außer Betrieb nehmen. Variante 2: Ventilator schaltet automatisch per Feuchtesteuerung (gemäß Variante 1) oder ma- nuell per Lichtschalter ein. Bei relativer Raum- feuchte über dem Schaltpunkt lässt sich der Ven- tilator nicht ausschalten, auch nicht per Licht- schalter. Ventilator schaltet aus, wenn die Raum- feuchte im Bereich des Ventilators unter dem Schaltpunkt liegt und anschließend die Nachlauf- zeit abgelaufen ist. 10 Wartung Das Gerät ist wartungsfrei. 11 Reinigung Ventilator regelmäßig reinigen, insbesonde- re nach längerem Stillstand. ACHTUNG Gerätebeschädigung bei falschem Reinigungsmittel. Abdeckung(en) nur mit Wasser reinigen. Keine aggressiven Reinigungsmittel verwenden.

1. Innenteile des Ventilators nur mit einem tro-

ckenem Tuch reinigen.

2. Bei stark verunreinigter Abdeckung diese vor-

sichtig abnehmen und mit Wasser reinigen.

3. Abdeckung anbringen.

4. Funktionstest durchführen.

12 Störungsbehebung Fehlerfindung nur durch Elektrofachkraft. Bei jeder Störung eine Elektrofachkraft hinzu- ziehen. Reparaturen sind nur durch Elektro- fachkräfte zulässig. Störung Ursache, Maßnahmen Ventilator schaltet nicht ein. Keine Netzspannung. Prüfen, ob die Netzsiche- rung ausgefallen ist. Die- se ggf. einschalten. Ventilator schaltet nicht aus. Nachlaufzeit (max. 25 Min.). Nachlaufzeit ab- warten und ggf. reduzie- ren. Thermischer Überlas- tungsschutz des Mo- tors schaltet den Ven- tilator aus. Motor zu heiß. Warten, bis der Motor abgekühlt ist. Die Abkühlzeit kann bis zu 10 Minuten betra- gen. Gerät schaltet nach Abkühlung selbsttätig wieder ein. Ventilator schaltet nicht aus oder Ventila- tor schaltet ungewollt ein. Durch eine Glimmlam- pe im Kontrollschalter, parallel verlegte Leitun- gen (Induktion) oder Transformatoren bzw. andere elektrische Bau- teile liegt eine hochoh- mige Spannung an Klemme L1 an. Empfeh- lung: X2-Kondensator (220 nF/ 250 V) gegen Null verdrahten. 13 Ersatzteile Bei Rückfragen Maico Elektroapparate-Fabrik GmbH Steinbeisstraße 20 78056 Villingen-Schwenningen, Deutschland Tel. [phone] Fax [phone] E-Mail: [e-mail] Ersatzteile können unter www.shop.maico-venti- latoren.com bestellt werden.13 Ersatzteile

14 Demontage Die Demontage ist nur durch Elektrofachkräfte zulässig.

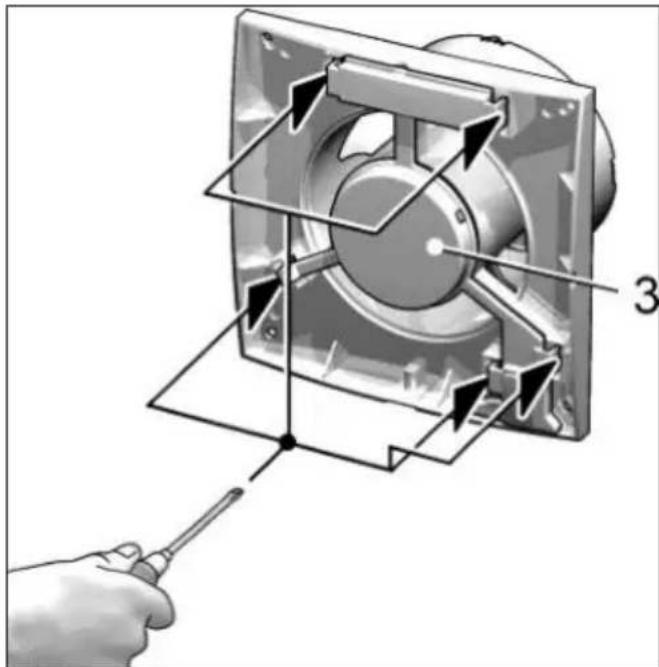

14.1 Abdeckung, Rasthaken, Motor-

deckel abnehmen 3 Motordeckel

1. Abdeckung zuerst im unteren Drittel abziehen,

2. Alle 5Rasthaken (siehe Pfeile) des Motorde-

ckels mit Schraubendreher aus Rasterung drücken.

3. Motordeckel abnehmen.

15 Umweltgerechte Entsorgung Das Gerät und auch die Verpackung enthalten wiederverwertbare Stoffe, die nicht in den Rest- müll gelangen dürfen. Entsorgen Sie die Verpa- ckungsmaterialien sowie das Gerät umweltge- recht nach den in Ihrem Land geltenden Bestim- mungen. Impressum © Maico Elektroapparate-Fabrik GmbH. Deut- sche Original-Betriebsanleitung. Druckfehler, Irr- tümer und technische Änderungen vorbehalten. Die in diesem Dokument erwähnten Marken, Handelsmarken und geschützte Warenzeichen beziehen sich auf deren Eigentümer oder deren Produkte.Unit overview
