Marke	Samsung
Modell	NV7B44509AK
Produkttyp	Einbaubackofen
Abmessungen (B x H x T)	595 x 596 x 570 mm (Hauptgerät)
Nischenmaße	560 x 579 x 549 mm
Nettogewicht	38,4 kg
Fassungsvermögen	76 Liter
Stromversorgung	230-240 V ~ 50 Hz, 3650-3950 W
Energieeffizienzklasse	A+
Verbrauch (konventionell)	1,05 kWh/Zyklus
Verbrauch (Heißluft)	0,71 kWh/Zyklus
Garfunktionen	Umluft, Ober-/Unterhitze, Oberhitze+Umluft, Unterhitze+Umluft, Unterhitze, Eco-Umluft, Vakuum-Garen, Großflächengrill, Eco-Grill, Grill mit Umluft, Zweifach-Garen, Automatikprogramme (50 Programme), Dampfunterstützung
Sonderfunktionen	Warmhalten, Auftauen, Schnellaufheizen, Kerntemperatursonde, Timer, Kindersicherung, Wi-Fi (Smart Control)
Reinigung	Dampfreinigung (26 Min.) und Pyrolyse (3 Zeiten: 1h50, 2h10, 2h30)
Sicherheit	Kindersicherung, automatische Sicherheitsabschaltung, intelligenter Sicherheitsmechanismus (Stopp bei Türöffnung), Tür sanft schließend
Mitgeliefertes Zubehör	Metallgitter, Backblech, Universalblech, Tiefes Blech, Kerntemperatursonde, Dampfblech, Trenngitter, Teleskopauszüge (je nach Modell)
Bedienfeld	Digitaldisplay, Auswahlknöpfe, Touch-Tasten
Innenbeleuchtung	Halogenlampe mit automatischer Abschaltung zur Energieeinsparung
Reparierbarkeit	Austauschbare Birne (25-40 W, 300 °C), herausnehmbare Türscheiben zur Reinigung

Häufig gestellte Fragen - NV7B44509AK SAMSUNG

Wie stelle ich die Uhr bei der ersten Verwendung ein?

Schalten Sie den Backofen ein, die Uhr blinkt. Drehen Sie den Einstellknopf, um die Stunde einzustellen, drücken Sie OK, dann stellen Sie die Minuten ein und drücken Sie OK. Um später zu ändern, halten Sie die Zurück-Taste 3 Sekunden gedrückt.

Wie verwende ich den Modus Zweifach-Garen?

Setzen Sie das Trenngitter auf Ebene 3. Wählen Sie den Modus Zweifach-Garen, drücken Sie Oberes Fach oder Unteres Fach, um den Bereich auszuwählen. Stellen Sie Temperatur und Dauer für jede Zone ein, drücken Sie OK. Der Backofen kann zwei Gerichte gleichzeitig mit unterschiedlichen Einstellungen garen.

Welche Reinigungsmodi sind verfügbar?

Zwei Modi: Dampfreinigung (C1, 26 Min.) für leichte Verschmutzungen – gießen Sie 400 ml Wasser auf den Backofenboden und starten Sie den Zyklus. Pyrolyse (C2, 1h50/2h10/2h30) für hartnäckige Verschmutzungen – entfernen Sie alles Zubehör und starten Sie den Hochtemperaturzyklus. Nach der Pyrolyse wischen Sie die Asche ab.

Wie verwende ich die Kerntemperatursonde?

Stecken Sie die Sonde in das Fleisch, verbinden Sie sie mit der Buchse an der linken Wand. Wählen Sie einen kompatiblen Garvorgang (außer Zweifach-Garen), stellen Sie die Ziel-Kerntemperatur ein (z. B. 60 °C für medium steak). Der Backofen stoppt automatisch, wenn die Temperatur erreicht ist. Verwenden Sie Topflappen, um die heiße Sonde zu entfernen.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Taste Kindersicherung 3 Sekunden gedrückt, um das Bedienfeld zu sperren. Eine Anzeige erscheint. Zum Deaktivieren halten Sie erneut 3 Sekunden gedrückt.

Warum stoppt der Backofen, wenn ich die Tür öffne?

Das ist normal: Der intelligente Sicherheitsmechanismus unterbricht die Heizelemente und den Lüfter beim Öffnen der Tür, um Verbrennungen zu vermeiden und Energie zu sparen. Er setzt automatisch fort, wenn die Tür geschlossen ist.

Wie verwende ich die Funktion Dampfunterstützung?

Legen Sie das Dampfblech auf den Boden und geben Sie 250 ml kaltes Wasser hinzu. Wählen Sie den Modus Umluft, drücken Sie dann Dampfunterstützung. Heizen Sie den Backofen vor, legen Sie dann die Speisen hinein (z. B. Brot, Croissants). Fügen Sie während des Garvorgangs kein Wasser hinzu. Nach Gebrauch wischen Sie den Boden ab.

Was tun, wenn der Fehlercode C-d0 angezeigt wird?

Dieser Code weist auf ein Tastenproblem hin (unbeabsichtigtes langes Drücken). Reinigen Sie die Tasten, stellen Sie sicher, dass keine Feuchtigkeit vorhanden ist, und schalten Sie den Backofen aus und wieder ein. Wenn das Problem weiterhin besteht, ziehen Sie den Stecker 30 Sekunden und versuchen Sie es erneut. Kontaktieren Sie den Kundendienst bei Bedarf.

Wie reinige ich die Türscheibe?

Entfernen Sie die Backofentür (öffnen Sie sie, klappen Sie die Scharniersicherungen um, heben Sie sie ab). Entfernen Sie die Schrauben der seitlichen Abdeckungen, dann die Glasschichten in der Reihenfolge. Reinigen Sie mit Seifenwasser und einem weichen Tuch. Setzen Sie die Scheiben in der richtigen Reihenfolge wieder ein (zuerst Schicht 2, dann Schicht 1) und montieren Sie die Tür wieder.

Wie groß ist das Fassungsvermögen des Backofens und die Nischenmaße?

Der Backofen hat ein Fassungsvermögen von 76 Litern. Für den Einbau planen Sie eine Nische von mindestens 560 mm Breite, 579 mm Höhe und 549 mm Tiefe. Lassen Sie hinten einen Belüftungsspalt von mindestens 50 mm.

BEDIENUNGSANLEITUNG NV7B44509AK SAMSUNG

Mechanische vergrendeling 13

Automatisch bereiden 28

Reinigen 29

Timer 31

Geluid aan/uit 31

Wi-Fi aan/uit 31

Slim koken 32

Handmatige bereiding 32

Automatisch bereiden

Handmatige bereiding

Benutzer- und Installationshandbuch

NV7B441****/ NV7B442****/ NV7B443****/ NV7B444****/

NV7B445****/ NV7B441**C*/ NV7B442**C*/ NV7B444**C*/

NV7B451****/ NV7B452****/ NV7B453****/ NV7B454****/ NV7B455****

NV7B4155JAB DG68 01413A 0-Lindb 1

12/7/2023 3:20:01 PM

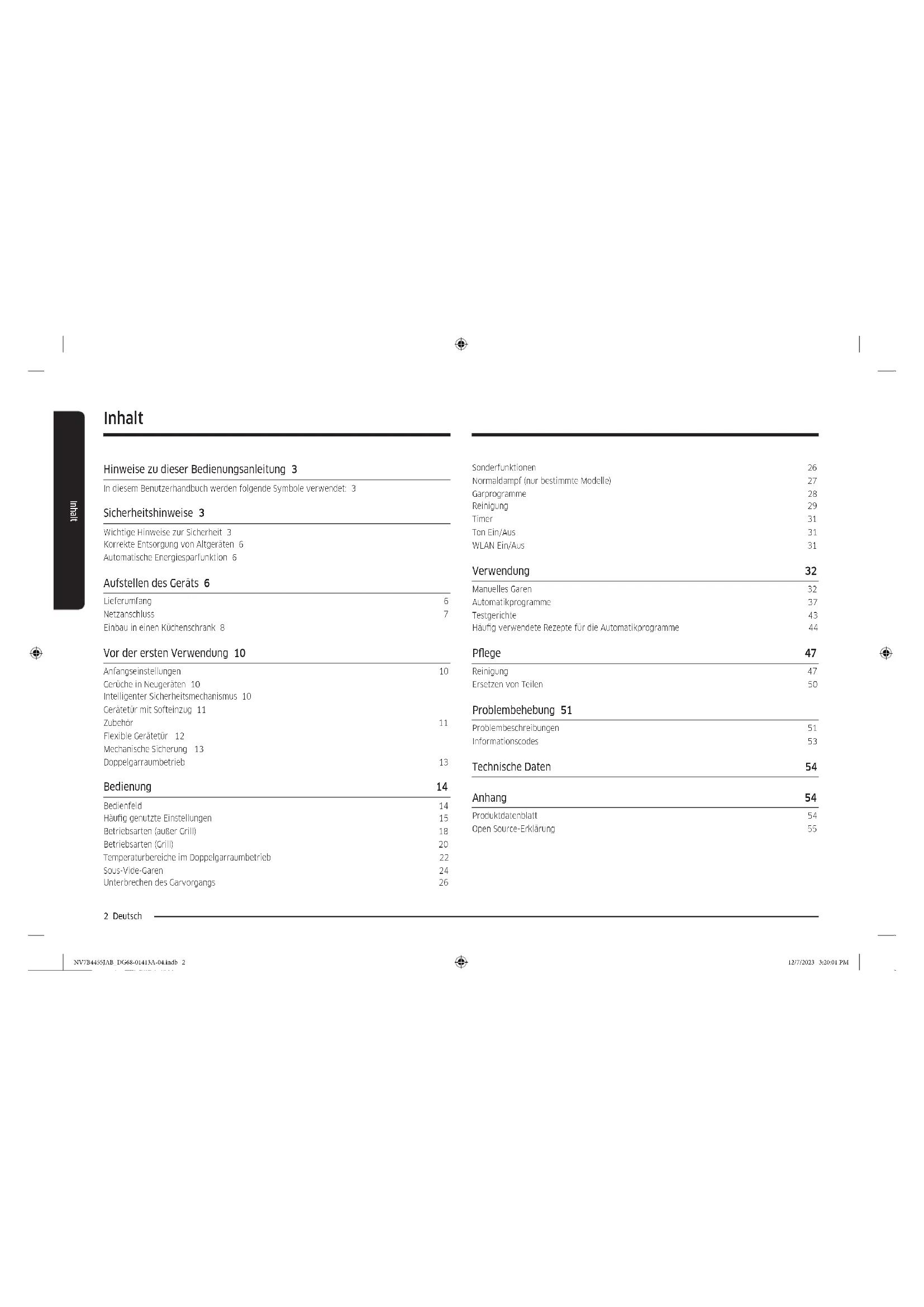

Inhalt

Hinweise zu dieser Bedienungsanleitung 3

In diesem Benutzerhandbuch werden folgende Symbole verwendet: 3

Sicherheitshinweise 3

Wichtige Hinweise zur Sicherheit 3

Korrekte Entsorgung von Altgeräten 6

Automatische Energiesparfunktion 6

Aufstellen des Geräts 6

Lieferumfang 6

Netzanschluss 7

Einbau in einen Kuchenschrank 8

Vor der ersten Verwendung 10

Anfangseinstellungen 10

Gerüche in Neugeräten 10

Intelligenter Sicherheitsmechanismus 10

Gerätetür mit Softeinzug 11

Züsehör 11

Flexible Gerätetür 12

Mechanische Sicherung 13

Doppelgarraumbetrieb 13

Bedienung 14

Bedienfeld 14

Häufig genutzte Einstellungen 15

Betriebsarten (außer Grill) 18

Betriebsarten (Grill) 20

Temperaturbereiche im Doppelgarraumbetrieb 22

Sous-Vide-Garen 24

Unterbrechen des Carvorgangs 26

Sonderfunktionen 26

Normalcampf (nur bestimmte Modelle) 27

Garprogramme 28

Reinigung 29

Timer 31

Ton Ein/Aus 31

WLAN Ein/Aus 31

Verwendung 32

Manuelles Caren 32

Automatikprogramme 37

Testgerichte 43

Häufig verwendete Rezepte für die Automatikprogramme 44

Pflege 47

Reinigung 47

Ersetzen von Teilen 50

Problembehebung 51

Problembeschreibungen 51

Informationscodes 53

Technische Daten 54

Anhang 54

Produktdatenblatt 54

Open Source-Erklarung 55

2 Deutsch

Hinweise zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für einen Einbaubackofen von SAMSUNG entschieden haben. Dieses Handbuch enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen sollen, ihr Gerät zu bedienen und zu pflegen. Bitte nehmen Sie sich vor der Inbetrlebnahme Ihres Geräts Zeit, um dieses Handbuch zu lesen und halten Sie es zur späteren Verwendung bereit.

In diesem Benutzerhandbuch werden folgende Symbole verwendet:

WARNING

Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können.

VORSICHT

Gefahrliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können.

HINWEIS

Nützliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät erleichtern.

Sicherheitshinweise

Die Installation dieses Geräts darf nur von einem zugelassenen Elektriker durchgeführt werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die einschlägigen Sicherheitsbestimmungen zu beachten.

Wichtige Hinweise zur Sicherheit

WARNING

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.

Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

Die Trennungsvorrichtungen sind entsprechend den Anschlussvorschriften in die fest verlegte Leitung einzubauen. Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein den Anschlussvorschriften entsprechender Schalter eingebaut wird.

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

Deutsch 3

Sicherheitshinweise

Bei der angegebenen Befestigungsart dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten. Dieses Gerät darf von Kindern unter 8 Jahren nicht verwendet werden. Kinder mit höherem Alter und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur dann bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden. Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren. Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren.

WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern.

Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um den Glaseinsatz der Gerätetür zu reinigen. Sie könnten die Oberfläche zerkratzen und damit das Glas zerbrechen lassen. Wenn dieses Gerät über eine Reinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und Kochutensilien vor Verwendung der Dampf- oder Selbstreinigung aus dem Gerät entfernen. Die Reinigungsfunktion ist modellabhängig.

Wenn dieses Gerät über eine Reinigungsfunktion verfügt, können die Oberflächen während der Reinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden. Manche Tiere, insbesondere Vögel, reagieren möglicherweise empfindlich auf die Dämpfe und lokalen Temperaturschwankungen während der Pyrolysereinigung. Deshalb sollten sie während dieses Prozesses an eine geeignete, gut belüftete Stelle gebracht werden. Lüften Sie den Raum während und nach der Pyrolysereinigung. Die Reinigungsfunktion ist modellabhängig. Verwenden Sie ausschließlich das für dieses Gerät empfohlenen Bratenthermometer. (Nur Modelle mit Bratenthermometer) Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden. WARNUNG: Stellen Sie sicher, dass das Gerät vor einem Austausch der Glühlampe vom Stromnetz getrennt wird, da sonst die Gefahr eines Stromschlags besteht. Um eine Überhitzung zu vermeiden, darf die Tür des Geräts nicht mit einer Zierblende versehen werden. WARNUNG: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren. Wenn sie nicht unter ständiger Aufsicht stehen, müssen Kinder unter 8 Jahren von dem Gerät ferngehalten werden. VORSICHT: Der Kochvorgang muss beaufsichtigt werden. Ein kurzer Garprozess muss ununterbrochen beaufsichtigt werden.

4 Deutsch

Die Gerätetür und die Außenfläche können im Betrieb heiß werden. Wenn das Gerät in Betrieb ist, können für Sie zugängliche Flächen heiß sein. Die Oberflächen können während des Gebrauchs heiß werden.

Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Anschläge) nach vorne in den Garraum ein, sodass er bei der Zubereitung großer Portionen eine möglichst hohe Stabilität gewährleistet.

VORSICHT

Schließen Sie des Gerät nicht an, wenn es während des Transports beschädigt wurde. Dieses Gerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden.

Versuchen Sie im Fall eines Problems oder Schadens am Gerät nicht, es zu benutzen. Reparaturen durfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können zu erheblichen Risiken für Sie selbst und Dritte führen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG-Kundendienszentrum oder Ihrem Händler in Verbindung.

Elektrische Leitungen und Kabel dürfen das Gerät nicht berühren Das Gerät wird über einen zugelassenen Sicherungssautomaten oder Sicherung an das Stromnetz angeschlossen. Verwenden Sie niemals Mehrfachstecklosen oder Verlängerungskabel.

Die Stromversorgung des Gerats muss bei Reparaturen oder Reinigungsarbeiten ausgeschaltet werden.

Gehen Sie vorsichtig vor, wenn Sie weitere elektrische Geräte an Steckdosen in der Nähe dieses Haushaltsgeräts anschließen.

Wenn dieses Gerät über eine Dampfgarfunktion verfügt, dürfen Sie es nicht in Betrieb nehmen, wenn der Wasserbehälter beschadigt ist. (Nur Modelle mit Dampfgarfunktion)

Wern der Wasserehalter in irgendeiner Weise beschädigt ist, verwenden Sie das Gerät nicht und wenden Sie sich an Ihr nächstgelegenes Kundencienstzentrum (Nur Modelle mit Dampfgarfunktion)

Dieses Gerät ist nur für die Verwendung im Haushalt ausgelegt.

Während des Betriebs werden die Innenflächen des Geräts so heißt, dass sie Verbrennungen verursachen können. Berühren Sie die Heizelemente oder Innenflächen des Geräts keinesfalls, ohne sie vorher ausreichend akühlen zu lassen.

Lagern Sie kein entflammbares Material im Gerät.

Die Oberflächen des Geräts werden heißt, wenn das Gerät längere Zeit mit hoher Temperatur verwenter wird. Passen Sie auf, wenn Sie die Gerätstür im Betrieb öffnen, da heiße Luft und Damöf schnell aus dem Gerät austreten können.

Wenn Sie Gerichte mit Alkohol zubereiten, kann der Alkohol aufgrund der hohen Temperaturen verdunsten. Dieser Dampf kann Feuer fangen, wenn er mit einem heißen Teil des Cerats in Kontakt kommt.

Zu Ihrer eigenen Sicherheit dürfen Sie keine Hochdruckwasser- oder -dampfreiniger verwenden. Halten Sie Kinder in sicherem Abstand, wenn das Gerät in Gebrauch ist.

Tiefgefrorene Lebensmittel wie Pizzas worden auf dem großen Rost zubereitet. Wenn das Backblech verwendet wird, kann es sich aufgrund der großen Tempersturschwankungen verformen.

Cießen Sie kein Wasser auf den Boden des Garraums, wenn dieser heiß ist. Dies könnte Schäden an der Email: überfläche verursachen.

Die Gerätetür muss während des Cervorgangs geschlossen sein.

Legen Sie den Boden des Garraums nicht mit Aluminiumfolie aus, und stellen Sie keine Backbleche oder Behälter darauf. Die Aluminiumfolie reflektiert die Hitze, sodass es zu Schäden an den Emaileoberflächen und zu schlechten Garergebnissen kommen kann.

Obstsefte hinter assen auf den Email eberflächen des Carraums Flecken, die sich möglicherweise nicht mehr entfernen lassen.

Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Fettpfanne.

Stellen Sie keine Backwaren auf die geöffrete Gerätetür.

Achten Sie beim Öffnen oder Schließen der Gerätetür auf Kinder in der Nähe, da diese gegen die Gerätetür laufen oder ihre Finger einklemmen könnten.

Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür, und lehnen Sie keine schweren Objekte dagegen.

Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft.

WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, auch wenn der Garvorgang bereits abgeschlossen ist.

WARNUNG: Schießen Sie stets die Gerätetur, wenn Sie Speisen im Gerät zubereiten.

Deutsch 5

Sicherheitshinweise

Korrekte Entsorgung von Altgeräten

(Gilt für Länder mit Abfalltrennsystemen)

Das Symbol der durchgestrichenen Abfalltonne auf Racern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss. Sie sind veröffentlicht, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lamcon, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen. Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versanchandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandflächengröße gesetzlich grundsätzlich zur unentiglichen Rücknahme von Altgeraten verpflichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und pflichten erhalten Sie von dem jeweiligen Vertreiber. Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können. Gewertlichen Endnutzern stehen zusätzliche herstellerspezifische Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können. Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produktspezifischen Auflagen wie z. B. REACH, WEEE, Batterien usw. finden Sie unter www.samsung.com/uk/aboutsamsung/sustainability/environment/bur-commitment/data/

Automatische Energiesparfunktion

Beleuchtung: Sie können die Beleuchtung im Garraum während des Garvorgangs durch Drücken der Taste für die Beleuchtung ausschalten. Zu Energiesparzwecken wird die Garraumbelouchtung einige Minuten nach Beginn des Garvorgangs ausgeschaltet.

Aufstellen des Geräts

WARNING

Dieses Produkt ist ein Einbaugerät.

Dieses Gerät darf nur von sachkundigem Fachpersonal installiert werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die vor Ort geltenden Sicherheitsbestimmungen zu beachten.

Lieferumfang

Vergewissern Sie sich, dass alle erforderlichen Bau- und Zubehörteile im Lieferumfang Ihres neuen Geräts enthalten sind. Wenden Sie sich bei Problemen mit diesem Gerät oder seinen Bau- und Zubehörteilen an den Händler oder das nächstgelegene Samsung-Kundendienstzentrum.

Überblick über das Gerät

01 Bedienfeld
02 Griff der Gerätetur
03 Gerätetur

6 Deutsch

HINWEIS

Je nach Modell gibt es dieses Gerät in zwei Ausführungen mit Einfach- und Doppelgerätetur.

Zubehör

Das Gerät wird mit verschiedenen Zubehörteilen geliefert, die Ihnen beim Zubereiten von Speisen nützlich sein können.

Gitterrost Citterrosteinsatz * Backblech *

Universalblech * Extra tiefes Blech * Garraumteiler

Kerntemperaturfühler * 2 Schrauben (M4 L25) Dampfschale *

HINWEIS

Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich.

Netzanschluss

01 BRAUN oder SCHWARZ

02 BLAU oder WEIB

03 CELBGRUN

Schließen Sie das Gerät an eine Steckdose an. Wenn auf Grund von Beschränkungen hinsichtlich der zulässigen Stromstärke keine Schuko-Steckdose verwendet werden darf, muss ein mehrpoliger Trenschalter (mit einem Kontaktabstand von mindestens 3 mm) verwendet werden, um die Sicherheitsbestimmungen zu erfüllen. Vorwenden Sie ein ausreichend langes Netzkabel gemäß der Spezifikation H05 RR-F oder H05 VV F, min. 1,5–2,5 mm ^3 .

Nennstrom (A) Mindestquerschnitt
10 < A ≤ 16 1,5 mm2
16 < A ≤ 25 2,5 mm2

Die entsprechenden Daten sind auf dem Typenschild des Geräts angegeben.

Öffnen Sie die hintere Verkleidung des Geräts mit Hilfe eines Schlitzschraubendrehers, und entfernen Sie die Schrauben der Kabelklemme. Schließen Sie dann die einzelnen Leiter an die entsprechenden Anschlussklemmen an.

Die Anschlussklemme (List für den Erdungsleiter vorgesehen. Schließen Sie zuerst den gelögrünen Leiter (Erdungsleiter) an. Dieser sollte länger sein als die anderen Leiter. Wenn Sie eine Schuko-Steckdose verwenden, muss diese auch nach Installation des Geräts zugänglich bleiben. Samsung übernimmt keine Haftung für Unfälle aufgrund fehlender oder fehierhafter Erdung.

WARNUNG

Treten Sie bei der Installation nicht auf die Kabel, und verlegen Sie sie in ausreichendem Abstand zu den Teilen des Geräts, die Wärme abstrahlen.

Deutsch 7

Aufstellen des Geräts

Einbau in einen Küchenschrank

Wenn das Gerät in einen Einbauschrank eingesetzt wird, müssen alle Kunststoffoberflächen und Klebestellen bis mindestens 90 °C hitzefest sein. Samsung übernimmt keine Haftung für Schäden aufgrund der durch das Gerät abgestrahlten Wärme.

Stellen Sie das Gerät an einer ausreichend belüfteren Stelle auf. Um eine optimale Belüftung lassen Sie zwischen dem unteren Boden des Schranks und der Rückseite eine Öffnung von etwa 50 mm. Wenn Sie das Gerät unter einem Kochfeld installieren, befolgen Sie die Einbauanweisungen für das Kochfeld.

Erforderliche Abmessungen für den Einbau

Der Einbauschrank muss über Lüftungsöffnungen

(E) verfügen, damit die heiße Luft zirkulliert und abgeführt werden kann.

Unterbauschrank (mm)

A Min. 550

B Min. 560

C Min. 600

D Min. 460 x Min. 50

HINWEIS

Der Einbauschrank muss über Lüftungsöffnungen (D) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

8 Deutsch

Installieren mit Kochfeld

Prufen Sie in der Installationsanleitung des Kochfelds den Platzbedarf, ehe Sie über dem Backofen ein Kochfeld installieren (*).

Halten Sie zu beiden Seiten des Ofens einen Abstand (A) von mindestens 5 mm zu den Seitenwanden des Schranks ein.

Schieben Sie das Gerät in den Schrank, und befestigen Sie es auf beiden Seiten mit 2 Schrauben.

Entfernen Sie nach dem Einbau Schutzfolien, Klebeänder und sonstiges Verpackungsmaterial, und nehmen Sie die mitgelieferten Zubehörteile aus dem Garraum des Geräts. Wenn Sie das Gerät aus dem Schrank ausbauen möchten, trennen Sie zunächst, die Stromversorgung und entfernen Sie dann die 2 Schrauben zu beiden Seiten des Geräts.

WARNUNG

Eine ausreichende Belüftung ist Voraussetzung für die ordnungsgemäße Funktion des Geräts. Verdecken Sie keinesfalls die Lüftungsöffnungen.

HINWEIS

Das tatsächliche Aussehen des Geräts hängt vom jeweiligen Modell ab.

Deutsch 9

Vor der ersten Verwendung

Anfangseinstellungen

Wenn Sie das Gerät zum ersten Mal einschalten, wird die Standardzeit „12:00“ auf der Anzeige angezeigt, wobei die Stundenangabe („12“) blinkt. Cehen Sie wie folgt vor, um die Uhrzeit richtig einzustellen.

1. Wenn die Stundenangabe blinkt, stellen Sie mit dem Funktionswahlschalter (rechtes Drehrad) die Stunden ein und drücken Sie dann auf OK, um zur Minutenangabe zu wechseln.

1. Wenn die Minutenangabe blinkt, stellen Sie mit dem Funktionswahlschalter (rechtes Drehrad) die Minuten ein und drücken Sie dann auf OK.

Um die aktuelle Uhrzeit nach dieser ersten Einstellung zu andern, halten Sie die Taste ☺ 3 Sekunden lang gedrückt und befolgen Sie die oben beschriebenen Schritte.

Gerüche in Neugeräten

Reinigen Sie vor der ersten Inbetriebnahme des Geräts den Carraum, um die Gerüche des Neugerats zu entfernen.

1. Entnehmen Sie alle Zubehörteile aus dem Garraum des Geräts.
2. Betreiben Sie das Gerät eine Stunde lang bei 200 °C Heißluft oder Ober-/Untermitze. Auf diese Weise werden sämtliche Produktionsrückstände im Gerät verbrannt.
3. Schalten Sie das Gerät anschließend aus.

HINWEIS

• Bei der ersten Verwendung können Sie möglicherweise etwas Rauch im Inneren des Ofens sehen. Dies ist keine Fehlfunktion des Geräts.
• Mit zunehmender Temperatur im Garraum kann es eventuell zu Flecken auf dem Innenglas der Tür kommen. Schatten Sie den Öfen in diesem Fall aus und warten Sie, bis er abgekühlt ist. Wischen Sie dann das Innenglas mit einem Küchenpapier oder einem neutralen Reinigungsmittel ab.
• Es ist auch wichtig, dass Sie den Ofen in einer gut belüfteten Küche betreiben.

Intelligenter Sicherheitsmechanismus

Wenn Sie die Gerätetür öffnen, während das Gerät in Betrieb ist, wird die Garraumbeleuchtung eingeschaltet, und sowohl der Ventilator als auch die Heizelemente werden ausgeschaltet. So werden Verletzungen wie z. B. Verbrennungen verhindert, und es wird einem unnötigen Energieverbrauch vorgebeugl. Dies ist kein Fehler oder Defekt. Schließen Sie einfach die Gerätetür, damit das Gerät den Betrieb wieder aufnimmt.

10 Deutsch

Gerätetür mit Softeinzug (nur bestimmte Modelle)

Ihr Samsung-Einbaubackofen verfügt über eine Gerätetür mit Softeinzug, die sich sanft, sicher und leise schließt.

Wenn Sie die Gerätetür schließen fangen die speziell dafür ausgeegten Scharniere die Tür ab, wenige Zentimeter bevor sie vollständig geschlossen ist. Der sanfte und leise Schließmechanismus der Gerätetür trägt maßgeblich zum verbesserten Benutzerkomfort bei. (Die Verfügbarkeit dieser Funktion ist modellabhängig.)

Die Tür beginnt sich ab ca. 15 Grad zu schießen und ist innerhalb von ca. 5 Sekunden ganz geschlossen.

Zubehör

Reinigen Sie die Zubehörteile gründlich mit warmem Wasser, Reinigungsmittel und einem weichen, sauberen Tuch, bevor Sie sie zum ersten Mal verwenden.

01 Einschubhöhe 1 02 Einschubhöhe 2

03 Einschubhöhe 3 04 Einschubhöhe 4

05 Einschubhöhe 5

• Setzen Sie die Zubehörteile an der jeweils vorgesehenen Position in den Garraum des Geräts ein.
• Halten Sie zwischen dem Boden des Carraums und dem zu unterst eingesetzten Zubehörteil sowie zwischen allen eingesetzten Zubehörteilen einen Abstand von mindestens 1 cm ein.
• Beim Entnehmen von Geschirr und/oder Zubehörteilen aus dem Gerät ist äußerste Vorsicht geboten. Heiße Speisen oder Zubehörteile können Verbrennungen verursachen.
• Die Zubehörteile können sich unter Hitze verformen. Wenn sie abkühlen, nehmen sie ihre ursprüngliche Form wieder ein, ihre Leistung oder Funktionsweise wird dadurch nicht beeinträchtigt.

Grundlegende Verwendungshinweise

Machen Sie sich vor Gebrauch mit den jeweiligen Zubehörteilen vertraut, damit Sie sie später leichter verwenden können.

Gitterrost Der Gitterrost	ist zum Crillen und Braton geeignet. Setzen Sie den Gitterrost mit den hervorslohenden Teilen (sollliche Anschläge) nach vorne in den Carraum ein
Citterrosteinsatz * wenn Sie den Citterrosteinsatz in Verbindung mit dem Blech verwenden, verhindern Sie, dass die bei der Zubereitung entstehenden Flüssigkeiten auf den Boden des Garraums tropfen.
Backblech * Das Backloch (Tiefe: 20 mm) wird zum Backon von Kuchen, Plätzchen und anderem Gebäck verwendet. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Universalblech * Das Universalblech (Tiefe: 30 mm) wird zum Garen und Braten verwendet. Verwenden Sie es zusammen mit dem Gitterrosteinsatz, um zu verhindern, dass die bei der Zubereitung entstehenden Flüssigkeiten auf den Boden des Garraums tropfen. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Extra tiefes Blech * Das extra tiefe Blech (Tiefe: 50 mm) kann zum Braten mit oder ohne Gitterrosteinsatz verwendet werden. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Kerntemperaturfühler * Der Kerntemperaturfühler misst die Temperatur im Innern von zu garendem Fleisch. Verwenden Sie ausschließlich den im Lieferumfang des Geräts enthaltenen Kerntemperaturfühler.
Ausziehbare Schienen * Sie können ein Blech wie folgt auf den Auflageflächen der ausziehbaren Schienen in den Garraum schieben:1. Ziehen Sie die ausziehbaren Schieren vollständig nach vorne.2. Legen Sie das Blech auf die Auflageflächen der Schienen, und schieben Sie es in den Garraum.3. Schließen Sie die Gerätetür.
Garraumteiler Mit Hilfe des Garraumteilers kommen Sie den Garraum des Geräts in zwei Zonen unterleiten. Selzen Sie den Garraumteiler ein, wenn Sie das Gerät im Doppelgarraumbetried verwenden möchten. Verwenden Sie den Garraumteiler allein zum Aufteilen des Garraums in zwei Garzonen. Verwenden Sie den Garraumteiler nicht als Backblech.
Dampfschale * Verwenden Sie die Dampschale nur im Normaldampfbetrieb. Stellen Sie die Schale in die untere Mitte des Garraums und füllen Sie sie mit subcerem Wasser. Die Schale wird während des Carvorgangs heißt und bleibt unmittelbar danach heißt. Tragen Sie Offenhandschuhe oder warten Sie, bis der Ofen vollständig abgekühlt ist, um die Schale herauszunchnen.

HINWEIS

Die mit einem Sternchen (") gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich.

Deutsch 11

Vor der ersten Verwendung

Flexible Gerätetür (nur bestimmte Modelle)

Dieses Gerät verfügt über eine einzigartige flexible Gerätetür mit einem Scharnier in der Mitte, so dass Sie nur die obere Hälfte öffnen müssen, um an die obere Zone zu gelangen. Wenn Sie den Doppelgarraumbetrieb nutzen, können Sie die obere Zone so viel einfacher und energiesparender öffnen.

So verwenden Sie die obere Gerätetür

1. Drücken Sie den Hebel im Handgriff ganz ein.

1. Ziehen Sie am Handgriff.

1. Dadurch wird nur die obere Gerätetür geöffnet, wie abgebildet.

So verwenden Sie die gesamte Gerätetür

1. Greifen Sie den Handgriff am hebellosen Teil und ziehen Sie dann.

1. Die gesamte Ceratetur wird geöffnet, wie abgebildet.

Achten Sie beim Öffnen der gesamten Tür darauf, dass Sie den Handgriff am hebellosen Teil anfassen.

Wenn der Hebel gedrückt wird, während Sie die Gerätetur offnen, kann die obere Gerätetur herausklappen und zu Verletzungen führen.

HINWEIS

- Legen Sie keine schweren Gegenstände auf die obere Gerätetür und wenden Sie keine übermäßige Kraft an.

- Lassen Sie Kinder nicht mit oder auf der oberen Tür spielen.

12 Deutsch

Mechanische Sicherung (nur bestimmte Modelle)

Aufstellen des Geräts

1. Setzen Sie den dritten Teil (A) der mechanischen Sicherung - wie gezeigt - in den entsprechenden Schlitz des Sicherungsverriegelung ein.
2. Ziehen Sie die Schraube an der Sicherungsverriegelung fest.

Demontage

- Lösen und entfernen Sie die Schraube von der Sicherungsverriegelung.

Verriegeln/Entriegeln

• Heben Sie zum Öffnen der Gerätetür die Sicherungsverriegelung leicht an, um die Tür zu entriegeln. Öffnen Sie dann die Gerätetür.
• Schließen Sie die Gerätetür einfach, um sie zu verriegeln. Die mechanische Sicherung verriegelt die Tür automatisch.

Doppelgarraumbetrieb

Sie können den Garraum in eine untere und eine obere Zone tellen, um Cerichte entweder nur in einem der Garraume oder in beiden gleichzeitig zuzubereiten.

Schieben Sie den Garraumteiler in Einschubhöhe 3, um den Geräteinnenraum in zwei Garräume zu unterteilen. Der Garraumteiler wird automatisch vom Gerät erkannt, und standardmäßig wird die obere Zone aktiviert.

HINWEIS

Die Verfügbarkeit der Funktion für den Doppelgarraumbetrieb hängt vom jeweiligen Rezept ab. Weitere Informationen finden Sie unter Verwendung in diesem Handbuch.

Deutsch 13

Bedienung

Bedienfeld

Die Front des Geräts ist in verschiedenen Material- und Farbausführungen erhältlich. Änderungen am tatsächlichen Aussehen des Geräts zum Zweck der Qualitätsverbesserung sind vorbehalten;

01 Ein/Aus	Drehen Sie nach links/rechts, um den Ofen ein-/auszuschalten.
02 Moduswahlschalter	Zur Auswahl einer Betriebsart oder Funktion nach links oder rechts drohen.
03 Normaldampf Zum Hinzufügen von Dampf zur aktuellen Betriebsart.
04 Schnelles Vorheizen	Beim schnellen Vorheizen wird der Ofen schnell auf eine eingestellte Temporatur aufgeheizt.Tippen Sie um die Option „Schnelles Vorheizen“ ein / auszuschalten.Nur im Einfachbetrieb verfügbar.(Heißluft, Ober-/Unterhitze, Oberhitze + Heißluft, Unterhitze + Heißluft)Bei Temperaturen unter 100 °C deaktiviert.
05 Temperatur	Hiermit können Sie die Temporatur einstellen.
06 Gartimer	Hiermit können Sie die Garzeit einstellen.
07 Oberer/unterer Garraum	Wenn der Garraumteiler eingesetzt ist, wird der Geräteinnenraum in zwei Carräume unterteilt: oberer Garraum und unterer Garraum. Die entsprechenden Symbol leuchten auf. Wenn Sie den Garraumteiler entfernen, funktioniert der Garraum im Einfachbetrieb.
08 Anzeige	Zeigt erforderliche Informationen wie die ausgewählte Betriebsart oder aktuelle Einstellungen an.

09 Garraumbeleuchtung	Zum Ein- bzw. Ausschalten der Beleuchtung drücken. Die Garraumbeleuchtung schaltet sich automatisch ein, wenn die Tör geöffnet wird oder wenn der Ofen den Betrieb beginnt. Nach einer bestimmten Zeit ohne Aktivitäten schaltet sie sich automatisch aus, um Strom zu sparen.
10 Timer	Ermöglicht die Kontrolle der Zeit oder Betriebsdauer während des Garens.
11 Smart Control	Drücken Sie 3 Sekunden lang, um die Funktion „Smart Control“ zu aktivieren/deaktivieren.
12 Kindersicherung	Um Unfälle zu vermeiden, werden mit der Kindersicherung alle Bedienelemente deaktiviert. Halten Sie die Taste 3 Sekunden lang gedrückt, um die Bedienfeldsporre am Bedienfeld zu aktivieren, oder halten Sie sie erneut 3 Sekunden lang gedrückt, um sie zu deaktivieren.
13 OK Hier drücken, um Ihre Einstellungen zu bestätigen.
14 Zurück Zum Abbrechen der aktuellen Einstellungen und Rückkehr zur Standardeinstellung.
15 Funktionswahlschalter	Verwenden Sie den Funktionswahlschalter für Folgendes:• Einstellen der Carzeit oder der Temperatur.• Auswählen eines Unterpunkts aus dem übergeordneten Manü: Reinigung, Garprogramme, Sonderfunktionen oder Grill.• Auswahl der Portionsgröße für Automatikprogramme.

HINWEIS

Das Tippen auf dem Display funktioniert möglicherweise nicht einwandfrei, wenn Sie dabei Handschuhe aus Kunststoff oder Küchenhandschuhe tragen.

14 Deutsch

Häufig genutzte Einstellungen

In allen Betriebsarten muss die Standardtemperatur und/oder -garzeit häufig geändert werden. Im Folgenden wird beschrieben, wie Sie die Temperatur und/oder die Garzeit für die ausgewählte Betriebsart nach Ihren Bedürfnissen einstellen können.

Temperatur

1. Wahlen Sie mit Hilfe des Moduswahischalters eine Betriebsart oder Funktion aus. Die Standardtemperatur für jede Auswahl wird angezeigt.
2. Stellen Sie mit dem Funktionswahlschalter die gewünschte Temperatur ein.
3. Drücken Sie auf OK, um Ihre Änderungen zu bestätigen.

Garzeit

1. Wahlen Sie mit Hilfe des Mocuswahlschalters eine Betriebsart oder Funktion aus.
2. Drücken Sie auf die Taste ①nd stellen Sie mit dem Funktionswahlschalter eine gewünschte Garzeit von bis zu 23 Stunden 59 Minuten ein
3. Optional können Sie einen gewünschten Zeitpunkt für die Endzeit des Garyorgangs vorwahlen. Drücken Sie auf die Taste und stellen Sie den Endpunkt mit dem Funktionswahlschalter ein. Weitere Informationen finden Sie in Endzeitvorwahl.
4. Drücken Sie auf OK, um Ihre Änderungen zu bestätigen.

HINWEIS

• Sie müssen die Garzeit nicht einstellen. Das Gerät startet den Garvorgang mit den eingestellten Temperaturen auch dann, wenn keine Zeit angegeben wurde. In diesem Fall müssen Sie das Gerät manuell ausschalten, wenn der Garvorgang beendet ist.
• Drücken Sie zum Ändern der eingestellten Garzeit auf die Taste ① und befolgen Sie die oben beschriebenen Schritte.

Deutsch 15

Bedienung

Endzeit

1. Wahlen Sie mit Hilfe des Moduswahlschalters eine Betriebsart oder Funktion aus.
2. Drücken Sie zweimal auf ⑧nd stellen Sie mit dem Funktionswahlschalter die gewünschte Endzeit ein.
3. Drücken Sie auf OK, um Ihre Änderungen zu bestätigen.

HINWEIS

• Sie müssen die Endzeit nicht einstellen. Das Gerät startet den Garvorgang mit den eingestellten Temperaturen auch dann, wenn keine Zeit angegeben wurde. In diesem Fall müssen Sie das Gerät manuell ausschalten, wenn der Garvorgang beendet ist.
• Drucken Sie zum Ändern der Endzeit zweimal auf ④nd befolgen Sie die oben beschriebenen Schritte

Endzeitvorwahl

Die Endzeitvorwahl sorgt mehr Komfort beim Kochen.

Fall 1

Angenommen, Sie wählen um 14:00 Uhr ein Rezept mit einstündiger Gardauer aus und möchten, dass das Gericht um 18:00 Uhr fertig ist. Um die Endzeit einzustellen, andern Sie die Zeit für „Fertig um“ auf 18:00 Uhr. Das Gerät beginnt um 17:00 Uhr und beendet den Gervorgang um 18:00 Uhr.

Aktuelle Uhrzeit: 14:00 Garzeit einstellen: 1 Stunden Endzeitvorwahl einstellen: 18:00

Das Gerät beginnt um 17:00 Uhr und beendet den Garvorgang automatisch um 18:00 Uhr.

Fall 2

Aktuelle Uhrzeit: 14.00 Carzeit einstellen: 2 Stunden Endzeitvorwahl einstellen: 17.00

Das Gerät beginnt um 15:00 Uhr und beendet den Garvorgang automatisch um 17:00 Uhr.

VORSICHT

• Die Endzeitvorwahl ist im Doppelgarraumbetrieb nicht verfügbar.
- Lassen Sie gegarte Speisen nicht zu lange im Ofen. Die Speisen können verderben.

16 Deutsch

So löschen Sie die Garzeit

Sie können die Garzeit löschen. Dies ist praktisch, wenn Sie den Ofen zu einem beliebigen Zeitpunkt des Garvorgangs manuell anhalten möchten.

1. Drücken Sie während des Garvorgangs auf die Taste ① um die Standardgarzeit anzuzeigen.
2. Stellen Sie durch Drehen am Funktionswahlschafter die gewünschte Zeit auf 0,00" ein. Alternativ können Sie auch einfach auf Drücken
3. Drücken Sie auf OK.

HINWEIS

In Doppelgarraumbetrieb müssen Sie zunächst den oberen oder unteren Carraum auswählen, für den Sie die Garzeit löschen möchten.

So löschen Sie die Endzeit

Sie können die Endzeit löschen. Dies ist praktisch, wenn Sie den Ofen zu einem beliebigen Zeitpunkt des Garvorgangs manuell anhalten möchten.

1. Drücken Sie während des Garvorgangs zweimal auf ⑩m die eingestellte Endzeit anzuzeigen.
2. Stellen Sie durch Drehen am Funktionswahlschalter die gewünschte Endzeit auf die aktuelle ein. Alternatively können Sie auch einfach auf ☑drücken.
3. Drücken Sie auf OK.

HINWEIS

In Doppelgarraumbetrieb müssen Sie zunächst den oberen oder unteren Garraum auswählen, für den Sie die Garzeit löschen möchten.

Deutsch 17

Bedienung

Betriebsarten (außer Grill)

1. Wählen Sie mit dem Moduswahlschalter eine Betriebsart.
2. Stellen Sie je nach Bedarf die Garzeit und/oder -temperatur ein. Weitere Einzelheiten hierzu finden Sie im Abschnitt Häufig genutzte Einstellungen.
3. Wenn gewünscht, können Sie den Ofen schnell Vorheizen. Drücken Sie dazu auf die Taste und stellen Sie die Solltemperatur ein. Das entsprechende Symbol wird angezeigt.

Das Gerät zeigt das Symbol man und heißt vor, bis der Gerraum die Solitemperatur erreicht. Nach Abschluss des Vorheizens erklingt ein Signalton und die Anzeige erlischt. Sofern unter Verwendung nicht abweichend angegeben, wird empfohlen, den Gerraum unabhängig von der Betriebsart stets vorzuheizen.

HINWEIS

Sie können die Garzeit und/oder temperatur während des Betriebs ändern.

Doppelgarraumbetrieb

Mit Hilfe des Garraumteilers können Sie den Innenraum des Geräts in einen oberen und einen untere Garraum unterteilen. Auf diese Weise können Sie das Gerät mit zwei unterschiedlichen Betriebsarten gleichzeitig betreiben. Alternativ können Sie auch nur eine der beiden Garraume nutzen.

1. Schieben Sie den Garraumteiler in Einschubhöhe 3, um den Geräteinnenraum in zwei Garräume zu unterteilen.

2. Wählen Sie mit dem Moduswahlschalter eine Betriebsart. Sie können im oberen Garraum Grill, Heißluft und Oberhitze + Heißluft wählen und im unteren Garraum Heißluft, Unterhitze + Heißluft und Unterhitze.

3. Drücken Sie auf □ um den oberen Garraum auszuwählen oder auf □ um den unteren Garraum auszuwählen. Das Symbol wird am ausgewählten Garraum angezeigt.

4. Stellen Sie je nach Bedarf die Garzeit und/oder -temperatur ein. Weitere Einzelheiten hierzu finden Sie im Abschnitt Häufig genutzte Einstellungen.

5. Drücken Sie anschließend auf OK.

18 Deutsch

Das Gerät zeigt das symbol an und heißt vor bis der Garraum die Solltemperatur erreicht. Sofern unter Verwendung nicht abweichend angegeben, wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen.

HINWEIS

Die Verfügbarkeit des Doppelgarraumbetriebs hängt von der jeweiligen Betriebsart ab. Weitere Informationen finden Sie unter Verwendung in diesem Handbuch.

Betriebsarten (außer Grill)

Die mit einem Stern (*) gekennzeichneten Betriebsarten sind beim schnellen Vorheizen verfügbar und bei Temperaturen unter 100 °C deaktiviert.

Betriebsart		Temperaturbereich (°C)				Empfohlene Temperatur (°C)
		Einfachbetrieb	Doppelgarraumbetrieb
			Oberer Zone	Unterer Zone	Doppelgarraumbetrieb
	Heißluft	* 30-250 40	-250 40-250 - 160
		Die durch das hintere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Backen und Braten auf mehreren Einschubhönen gleichzeitig.
	Ober-/ Unterhitze	* 30-250 -	-180
		Die Wärme wird vom oberen und unteren Heizelement erzeugt. Diese Funktion kann zum normalen Backen und zum Braten der meisten Arten von Gerichten verwendet werden.
	Oberhitze + Heißluft	* 40-250 40	-250 - - 180
		Die durch das obere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Caren von Gerichten, bei denen eine knusprige Kruste erwunscht ist (z. B. Fleisch oder Lasagne).

Betriebsart		Temperaturbereich (°C)				Empfohlene Temperatur (°C)
		Einfachbetrieb	Doppelgarraumbetrieb
			Oberer Zone	Unterer Zone	Doppelgarraumbetrieb
	Unterhitze+ Heißluft	40-250 - 40-250 - 200
		Die durch das untere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich für die Zubereitung von Pizza, Brot oder Kuchen.
	Unterhitze	100-230 - 40-250 - 150
		Die wärme wird durch das untere Heizelement erzeugt. Diese Betriebsart eignet sich, um Speisen wie Quiche oder Pizza am Ende des Garvorgangs von unten zu bräunen.
	Öko-Heißluft	30-250	160
		Bei Auswahl von Öko-Heißluft kommt ein optimiertes Helzsystem zum Einsatz, um während des Garvorgangs Energie zu sparen. Zwar verlängert sich bei dieser Betriebsart geringfügig die Garzeit, die Carergebnisse werden dadurch jedoch nicht beeinträchtigt. Beachten Sie dass bei dieser Betriebsart kein Vorholzen erforderlich ist.HINWEISDie Betriebsart Öko-Heißluft wurde zur Bestimmung der Energieoffizienzklasse gemäß EN60350-1 herangszogen.
	Sous-Vide-Garen	50-95 - -	60
		Sous-Vide-Garen nutzt Heißluft mit niedriger Temperatur für das Vakuumgaren ohne Dampt oder Wassertank. In diesem Modus halt das Gerät konstant niedrige Temperaturen im Geratelnennraum.

Deutsch 19

Bedienung

Betriebsarten (Grill)

1. Wählen Sie mit dem Moduswahlschalter

1. Wahlen Sie mit dem Funktionswahlschafter Großer Grill (G 1), Öko-Grill (G 2) oder Heißluftgrill (G 3) und drücken Sie dann auf den OK.

1. Stellen Sie mit dem Funktionswahlschalter die Temperatur ein und tippen Sie dann auf OK.

Doppelgarraumbetrieb

Zum Energiesparen empfiehlt es sich, kleinere Portionsgrößen im Doppelgarraumbetrieb zu grillen. Standardmäßig ist die Option „Großer Grill“ lediglich im oberen Garraum verfügbar, da hierbei nur das obere Heizelement zum Einsatz kommt.

1. Schieben Sie den Garraumteiler in Einschubhöhe 3, um den Doppelgarraumbetrieb zu aktivieren.

1. Wählen Sie mit dem Moduswahlschalter Als Standard wird nur Großer Grill (G 1) automatisch ausgewählt.

1. Stellen Sie mit dem Funktionswahlschalter die Temperatur ein und tippen Sie dann auf OK.

20 Deutsch

Betriebsarten (Grill)

Betriebsart		Temperaturbereich (°C)				Empfohlene Temperatur (°C)
		Einfachbetrieb	Doppelgarraumbetrieb
			Oberer Zone	Unterer Zone	Doppelgarraumbetrieb
G 1 Großer Grill		100-270 40-250 - - 220
		Die Wärme wird durch den Großflächengrill erzeugt. Diese Betriebsart eignet sich, um Speisen auf der Oberseite zu bräumen (z. B. Fleisch, Lasagne oder Cretin).
G 2 Öko-Grill		100-270 - - 220
		Die Wärme wird durch den Kleinflächengrill erzeugt. Diese Betriebsart eignet sich für Speisen, bei deren Zubereitung weniger Hitze erforderlich ist (z. B. Fisch und gefullte Baguettes).
G 3 Heißluftgrill		100 250	180
		Die durch die beiden oberen Heizelemente erzeugte Wärme wird mit dem Ventilator gleichmäßig im Gerraum verteilt. Diese Betriebsart eignet sich zum Grillen von Fleisch oder Fisch.

Garen mit dem Bratenthermometer (nur bestimmte Modelle)

Das Bratenthermometer misst während des Garvorgangs die Temperatur im Innern von zu garendem Fleisch. Sobald die Temperatur im Fleischinneren den Sollwert erreicht, wird der Garvorgang automatisch beendet.

- Verwenden Sie ausschließlich den im Lieferumfang des Geräts enthaltenen Kerntemperaturfühler.

- Bei Verwendung des Kerntemperaturfühlers kann die Garzeit weder eingestellt noch geändert werden

1. Drücken Sie im Funktionsbereich auf die Taste für die gewünschte Betriebsart und Temperatur.
2. Stecken Sie die Spitze des Kerntemperaturfühlers in die Mitte des zu garenden Fleischstücks. Achten Sie darauf, dass der Gummigriff außerhalb des Garguts bleibt.
3. Schließen Sie den Stecker des Kerntemperaturfühlers an den Anschluss an der linken Garraumwand an. Vergewissern Sie sich, dass die Anzeige „Kerntemperaturfühler angeschlossen“ angezeigt wird, nachdem Sie den Kerntemperaturfühler angeschlossen haben.
4. Drücken Sie erneut auf die Taste und stellen Sie mit dem Funktionswahlschalter (rechtes Drehrad) die Kerntemperatur für das Fleisch ein.
5. Drücken Sie auf OK, um mit dem Garen zu beginnen. Wenn die gewünschte Kerntemperatur erreicht ist, wird der Garvorgang automatisch beendet und es ertönt eine Melodie.

Deutsch 21

Bedienung

⚠️ WARNUNG vor Acrylamid

• Verwenden Sie den Kerntemperaturfühler nicht mit einem Spies. Andernfalls kann das Gerät beschädigt werden.
• Der Kerntemperaturfühler ist nach Abschluss des Garvorgangs sehr heiß. Tragen Sie zum Entfernen des Kerntemperaturfühlers stets Ofenhandschuhe, da andernfalls die Gefahr von Verbrennungen besteht.

HINWEIS

Der Kerntemperaturfühler kann nicht in allen Betriebsarten verwendet werden. Wenn Sie den Kerntemperaturfühler in einer nicht unterstützten Betriebsart verwenden, blinkt die Anzeige für die aktuell ausgewählte Betriebsart. Entfernen Sie den Kerntemperaturfühler umgehend, wenn diese Meldung angezeigt wird.

Temperaturbereiche im Doppelgarraumbetrieb

Sie können den oberen und den unteren Garraum gleichzeitig für unterschiedliche Garvorgange verwenden. Im Doppelgarraumbetrieb wird der verfügbare Temperaturbereich für eine der Zonen jedoch durch die Temperatureinstellung für die jeweils andere Zone beeinflusst. Wenn Sie beispielsweise den oberen Garraum zum Grillen verwenden, wird der dafür einstellbare Temperaturbereich durch die Einstellungen für den unteren Garraum begrenzt. Allerdings sind die Temperatureinstellungen in beiden Garräumen auf einen Bereich zwischen 40 und 250 °C begrenzt.

Eingestellte Temperatur (°C)im oberen Zone	Der untere Garraum ist begrenzt auf (°C)
	Minimum Maximum
40 40 45
60 50 75
80 65 105
100 80 135
120 90 160
140 105 190
160 120 220
180 135 250
200 145 250
220 160 250
250 170 250

22 Deutsch

Eingestellte Temperatur (°C)im unteren Zone	Der obere Garraum ist begrenzt auf (°C)
	Minimum Maximum
40 40 45
60 50 75
80 65 105
100 80 135
120 90 160
140 105 190
160 120 220
180 135 250
200 145 250
220 160 250
250 170 250

Verfügbare Betriebsarten in den einzelnen Zonen

Zone	Verfügbare Betriebsarten	Temperaturbereich (°C)	Standardtemperatur (°C)	Schnelles Vorheizen	Bratenthermometer
Oberer Zone	Heißluft 40	250 160 X X
	Großer Grill 40	250 220 X X
	Oberhitze + Heißluft	40-250 180 X X
Unterer Zone	Heißluft 40	250 160 X X
	Unterhitze + Heißluft	40 250 200 X X
	Unterhitze 40	250 150 X X

HINWEIS

Die mit einem Sternchen (*) gekennzeichneten Betriebsarten sind nicht in allen Modellen vorhanden.

Deutsch 23

Bedienung

Sous-Vide-Garen (nur bestimmte Modelle)

Sous-Vide-Garen nutzt Heißluft mit niedriger Temperatur für das Vakuumgaren ohne Dampf oder Wassertank. In diesem Modus halt das Gerät konstant niedrige Temperaturen im Geräteinnenraum. So zu zubereitet bewahren die Spelien ihr ursprüngliches Aroma und ihre Nährstoffe und bieten gleichzeitig einen besseren Geschmack und eine welche Textur.

1. Geben Sie die Speisen in einen sauberen Vakuumbeutel und verschließen Sie ihn. Schieben Sie die Speisen dann auf Einschubhöhe 3 des Ofens ein.

2. Wählen Sie mit Hilfe des Moduswahlschalters Sous-Vide-Garen@

3. Andern Sie mit dem Funktionswahlschalter die Temperatur ein. Stellen Sie die in den Zubereitungshinweisen empfohlene Temperatur für Ihr Gericht ein. Die Standardtemperatur beträgt 60 °C. (Sie können die Temperatur in Schritten von 1 °C ändern.)

1. Drücken Sie auf ⑨nd drehen Sie den Funktionswahlschafter, um die Garzeit einzustellen.

2. Drücken Sie auf OK, um mit dem Garen zu beginnen.

HINWEIS

• Verwenden Sie nur frische und hochwertige Zutaten. Säubern Sie diese vor dem Schneiden und bewahren Sie sie im Kühlschrank auf.
• Verwenden Sie für den Transport und die Lagerung der Zutaten hitzebeständige Vakuumbeutel.
• Verwenden Sie die hitzebeständigen Vakuumbeutel nicht wieder.
  • Die Garzeit hangt von der Dicke des Gerichts ab. Die Zugabe von Salz oder Zucker kann die Garzeit verkürzen.

Tipps

• Um den ursprünglichen Geschmack zu bewahren, empfehlen wir, weniger Kräuter und Gewürze zu verwenden als in normalen Rezepten.
• Fleisch und Fisch schmecken besser, wenn sie angebraten und serviert werden.
• Wenn Sie die Speisen nicht sofort nach dem Kochen servieren, legen Sie sie in Eiswasser und lassen Sie sie vollständig abkühlen. Lagern Sie sie dann unter 5 °C, damit das ursprüngliche Aroma und die Textur der Speisen erhalten bleiben.

- Als Ausnahme zu diesen Grundregeln wird empfohlen, Huhn sofort nach dem Kochen zu essen.

24 Deutsch

Für optimale Ergebnisse wird empfohlen, das Gerät vorzuheizen.

Gericht Gargrad	Zubehör Einschulohöhe		Temperatur(°C)	Zeit(Stunden)
Rind
Steak, 4 cm dick	Englisch	Gitterrost	3	54
Steak, 4 cm dick Mittel	Gitterrost 3 60 3 4
Steak, 4 cm dick	Durchgebraten	Gitterrost	3	68
Braten	Mittel	Gitterrost 3	62 6-8
Braten	Durchgebraten	Gitterrost 3	68 6-8
Schwein
Kotelett, ohne Knochen	Zart	Gitterrost 3	60 3-4
Kotelett, ohne Knochen	Fest	Gitterrost 3	71 3-4
Braten	Mittel	Gitterrost 3	62 4-6
Braten	Durchgebraten	Gitterrost 3	72 4-6
Pulled Pork	Durchgebraten	Gitterrost	3	74
Geflügel
Hähnchen, Brust Zart	Gitterrost 3 66 3-4
Hähnchen, Brust	Fest	Gitterrost	3	72
Ente, Brust	Zart	Gitterrost 3	63 3-4
Fisch
Lachssteak	Zart	Gitterrost 3	52 2-3
Lachssteak	Durchgebraten	Gitterrost	3	63
Kabeljaufilet	Zart	Gitterrost 3	55 2-3

Gericht Gargrad	Zubehör Einschubhöhe		Temperatur(°C)	Zeit(Stunden)
Vegetarische Gerichte
Spargel - Gitterrost 3 85 2-3
Kartoffel, Scheiben - Gitterrost 3 90 2-3
Süßkartoffel,Scheiben	- Gitterrost 3 90 2-3
Karottenstreifen - Gitterrost 3 90 2-3
Kürbis, Würfel - Gitterrost 3 90 2-3
Obst
Apfel, in Scheibengeschnitten	- Gitterrost 3 80 2-3
Ananas, Scheiben - Gitterrost 3 85 1-2
Birne, Scheiben - Gitterrost 3 85 2-3
Sonstiges
Hühnereier Pochiert	Gitterrost 3 63 2-3
Hühnereier	Hart gekocht	Citterrost	3	71

* Kochen Sie Hühnereler ohne Vakuumversiegelung.

Deutsch 25

Bedienung

Unterbrechen des Garvorgangs

Stellen Sie den Moduswahlschalter während eines laufenden Garvorgangs auf, Oder Ofen wird erst nach einigen Sekunden ausgeschaltet. Um unbeabsichtigte Bedienvorgänge zu verhindern, schaltet sich der Ofen jedoch nicht sofort aus, damit Sie die Auswahl ggt. korrigieren können.

Unterbrechen des Garvorgangs für einen einzelnen Garraum

Gehen Sie wie folgt vor, wenn Sie einen Garvorgang im Doppelgarraumbetrieb für einen Garraum unterbrechen möchten.

1. Drücken Sie auf Um den Garvorgang zu unterbrechen.

1. Drücken Sie auf □ um den oberen Garraum auszuwählen oder auf □ in den unteren Garraum auszuwahlen. Das Symbol ▶ blinkt am ausgewählten Garraum.

1. Drücken Sie auf OK. Das Gerät unterbricht den Garvorgang im ausgewählten Gerraum.

Sonderfunktionen

Fügen Sie spezielle oder zusätzliche Funktionen hinzu, um das Kochergebnis weiter zu verbessern. Die Sonderfunktionen sind im Doppelgarraumbetrieb nicht verfügbar.

1. Wahlen Sie mit dem Moduswahlschalter

1. Wählen Sie mit dem Funktionswahlschalter eine Funktion und drucken Sie dann auf OK. Die Standardtemperatur wird angezeigt.
2. Stellen Sie je nach Bedarf die Garzeit und/oder -temperatur ein. Weitere Einzelheiten hierzu finden Sie im Abschnitt Häufig genutzte Einstellungen.

1. Drücken Sie auf OK, um mit der Funktion zu beginnen.

26 Deutsch

Betriebsart		Temperaturbereich (°C)	Empfohlene Temperatur (°C)	Anleitung
F 1 Warmhalten 40		100-60		Verwenden Sie diese Funktion nur, um Speisen warmzuhalten, die Sie kurz zuvor gegart haben.
F 2	Geschirr erwärmen	30-80-50		Verwenden Sie diese Funktion zum Erwärmen von Koch- und Anrichtegeschirr.
F 3 Auftauen 30-60		30		Diese Funktion kann zum Auftauen von Gefriergut, Backwaren, Obst, Röhrkuchen, Sahne- und Schokoladencremetorte verwendet werden. Die Auftaudauer hängt von der Art, Größe und Menge der jeweiligen Lebensmittel ab.

Normaldampf (nur bestimmte Modelle)

Mit dem Normaldampf können Sie Brot backen, das außen knusprig und innen feucht ist. Für optimale Ergebnisse wird empfohlen, das Gerät vorzunleizen.

1. Stellen Sie die Dampfschale unten auf den Boden des Garraums.

2. Fullen Sie sie mit 250 ml Wasser (nur bei kaltem Ofen).

3. Wählen Sie die Betriebsart Heißluft 📊 und wählen Sie Normaldampf 🌐

4. Stellen Sie mit dem Funktionswahlschalter die Temperatur ein.
5. Drücken Sie OK, um das Vorheizen zu starten.

Deutsch 27

Bedienung

1. Geben Sie die Speisen auf einem beliebigen Rost in den Ofen und beginnen Sie mit dem Garen.

HINWEIS

• Füllen Sie während des Garvorgangs oder bei heißem Ofen kein Wasser nach
• Wischen Sie den Boden des Carraums mit einem feuchten Tuch ab, wenn der Ofen nach Verwendung der Normaldampf-Funktion vollständig abgekühlt ist.
• Entfernen Sie Wasserablagerungen, die sich nach längerem Gebrauch des Geräts bilden, mit einem weichen Tuch und einem speziellen Reinigungsmittel.

Normaldampf kann nur in der Betriebsart Heißluft verwendet werden.

Gericht Zubehör Einschubhöhe		Temperatur (°C)	Zeit (in Min.)
Croissants, 4-6 Stück Universalblech 3 190 20 25
Apfelstrudel Universalblech 3 190 20 25
Plundergebäck Universalblech 3 190 20-30
Brötchen Universalblech 3 180 20 30
Weißbrot Citterrost 2 180 30 40

Garprogramme

Für unerfahrene Köche bietet das Gerät insgesamt 50 Automatikprogramme. Mit Hilfe der Automatikprogramme können Sie Zeit sparen und schneller Kochen und Backen lernen. Die Garzeit und -temperatur wird entsprechend dem ausgewählten Rezept automatisch eingestellt.

1. Wählen Sie mit dem Moduswahlschalter Auto

1. Wahlen Sie mit dem Funktionswahlschalter ein Programm und drücken Sie dann auf OK.

1. Stellen Sie durch Drehen am Funktionswahlschafter die Portionsgröse ein. Das einstellbare Gewicht hängt vom jeweiligen Programm ab.
2. Drücken Sie auf OK, um mit dem Garen zu. beginnen.

HINWEIS

• Einige der Elemente in Automatikprogramme beinhalten das Vorheizen. Für diese Elemente wird der Fortschritt beim Vorheizen angezeigt, Geben Sie die Speisen nach dem Vorheizen in den Garraum, wenn der Signalton erklingt. Drücken Sie dann auf Garzeit, um das Gerprogramm zu starten.
• Weitere Informationen finden Sie unter Automatikprogramme in diesem Handbuch.

28 Deutsch

Doppelgarraumbetrieb

1. Schieben Sie den Carraumteiler in Einschubhohe 3, um den Doppelgarraumbetrieb zu aktivieren.
2. Wahlen Sie mit dem Moduswahlschalter
3. Drücken Sie auf □ um den oberen Garraum auszuwählen oder auf □ in den unteren Garraum auszuwählen. Das Symbol wird am ausgewählten Garraum angezeigt.
4. Wählen Sie mit dem Funktionswahlschalter ein Programm für den oberen Carraum aus und drücken Sie auf OK.
5. Stellen Sie durch Drehen am Funkt onswahlschalter die Portionsgröße ein. Das einstellbare Gewicht hängt vom jeweiligen Programm ab.
6. Drücken Sie auf OK, um mit dem Garen zu beginnen.

HINWEIS

Weitere Informationen finden Sie unter Automatikprogramme in diesem Handbuch.

Reinigung

Ihnen stehen zwei Reinigungsfunktionen zur Verfügung. Diese Funktionen sparen Ihnen Zeit, da eine regelmäßige manuelle Reinigung entfällt. Während dieses Vorgangs wird die Restzeit auf dem Display angezeigt.

Funktion Anleitung
C 1	Dampfreinigung	Diese Funktion dient zum Entfernen leichter Verschmutzungen mit Dampt.
C 2	Pyrolytisch *	Bei der Pyrolytisch wird der Carraum bei sehr hoher Temperatur gereinigt. Hierbei werden Fettrückstände verbrannt, sodass eine manuelle Reinigung leichter vonstatten geht.1 Std 50 Min (Standardeinstellung) / 2 Std 10 Min / 2 Std 30 Min

HINWEIS

Mit (") gekennzeichnete Funktionen sind nur bei bestimmten Modellen verfügbar.

Dampfreinigung

Diese Funktion dient zum Entfernen leichter Verschmutzungen mit Dampf. Diese Funktionen sparen Ihnen Zeit, da eine regelmäßige manuelle Reinigung entfällt. Während dieses Vorgangs wird die Restzeit auf dem Display angezeigt.

1. Gießen Sie ca. 400 ml Wasser auf den Boden des Garraums, und schließen Sie die Gerätetur.

1. Wählen Sie mit dem Moduswahlschalter

Deutsch 29

Bedienung

1. Wählen Sie mit dem Funktionswahlschalter C 1 und drücken Sie dann auf OK. Die Dampfreinigung dauert 26 Minuten.

1. Reinigen Sie den Carraum mit einem feuchten Tuch.

WARNING

Offnen Sie die Ceratetur nicht, bevor der Reinigungszyklus abgeschlossen ist. Das Wasser im Garraum ist sehr heiß und kann Verbrennungen verursachen.

HINWEIS

• Wenn der Garraum stark mit Fett verunreinigt ist, beispielsweise nach dem Braten oder Grillen, empflicht es sich, mit Hilfe eines Reinigungsmittels erst den hartnackigen Schmutz von Hand zu entfernen und dann die steam cleaning (Dampfreinigung) zu aktivieren.
• Lassen Sie die Gerätetür nach Abschluss des Reinigungszyklus leicht geöffnet. So können die emaillierten Innenflächen vollständig trocknen.
• Diese Reinigungsfunktion kann erst dann aktiviert werden, wenn der Carraum des Geräts abgekühlt ist. Warten Sie, bis das Gerät abgekühlt ist, und versuchen Sie es dann erneut.
• Gießen Sie das Wasser nicht mit Schwung auf den Boden des Garraums. Gehen Sie langsam und vorsichtig vor. Andernfalls kann Wasser an der Vorderseite des Geräts austreten.

Pyrolytisch

Bei der Pyrolylisch wird der Garraum bei sehr hoher Temperatur gereinigt. Hierbei werden Fetrückstände verbrannt, sodass eine manuelle Reinigung leichter vonstatten geht.

HINWEIS

Die Pyrolysefunktion ist nur bei bestimmten Modellen verfügbar.

1. Entnehmen Sie alle Zubehörteile einschließlich der Seitengitter aus dem Garraum, und wischen Sie größere Krümel und Vorunreinigungen im Inneren des Geräts weg. Andernfalls können während des Reinigungszyklus offene Flammen oder ein Brand entstehen.
2. Wählen Sie mit dem Moduswahlschalter
3. Wählen Sie mit dem Funktionswah schalter C 2 und drücken Sie dann auf OK.
4. Wahlen Sie mit dem Funktionswahlschalter eine von drei möglichen Reinigungszeiten: 1 Std 50 Min (Standardeinstellung) / 2 Std 10 Min und 2 Std 30 Min.
5. Drücken Sie auf OK, um mit der Reinigung zu beginnen.
6. Warten Sie nach Abschluss der Reinigung ab, bis das Gerät abgekühlt ist, und wischen Sie anschließend mit einem feuchten Tuch an den Kanten der Gerätatur entlang.

30 Deutsch

VORSICHT

• Berühren Sie das Gerät nicht während eines Reinigungszyklus, da es sehr heißt werden kann.
• Halten Sie Kinder vom Gerät fern, um Unfälle zu vermeiden.
• Schalten Sie das Gerät nach Abschluss des Reinigungszyklus erst dann aus, nachdem der Kühlungsventilator das Gerät ausreichend heruntergekühlt hat und automatisch abgeschaltet wurde.

HINWEIS

• Nach Beginn des Reinigungszyklus wird der Garraum sehr heiß. Die Gerätetür wird daher aus Sicherheitsgründen verriegelt. Wenn der Reinigungszyklus abgeschlossen und das Gerät abgekühlt ist, wird die Gerätetür wieder entsperrt.
• Denken Sie daran, das Gerät vor dem Starten der Reinigungsfunktion zu leeren. Zubehörteile können sich auf Grund der hohen Temperaturen im Inneren des Geräts verformen.

Timer

Der Timer ermöglicht die Kontrolle der Zeit oder Betriebsdauer während des Garens.

1. Drücken Sie auf

1. Stellen Sie mit dem Funktionswahlschalter die Zeit ein und drücken Sie dann auf OK. Sie können eine Zeit von bis zu 23 Stunden und 59 Minuten einstellen.

HINWEIS

- Wenn die Zeit abgelaufen ist, erklingt ein Signalton und die Meldung „0:00“ blinkt auf der Anzeige. - Sie können die Timer Einstellungen jederzeit ändern.

Ton Ein/Aus

1. Um den Ton stumm zu schalten, halten Sie die Taste 3 Sekunden lang gedrückt. Dann blinkt die 1.
2. Wählen Sie 1 und drücken Sie OK und drücken Sie das Funktionswahlschalter, um EIN einzustellen, und drücken Sie OK.
3. Um die Stummschaltung aufzuheben, wiederholen Sie Schritt 1. 2. stellen Sie AU5 ein und drücken Sie OK

WLAN Ein/Aus

1. Um das WLAN einzuschalten, halten Sie die Taste 3 Sekunden lang gedruckt. Dann blinkt die 1.
2. Wählen Sie 2 und drücken Sie OK und drehen Sie das Funktionswahlschalter, um EIN einzustellen, und drücken Sie OK.
3. Um das WLAN auszuschalten, wiederholen Sie Schritt 1 und 2, stellen Sie AUS ein und drücken Sie OK.

Deutsch 31

Verwendung

Manuelles Garen

WARNING vor Acrylamid

Beim Backen von stärkchaltigen Lebensmitteln wie Kartoffelchips, Pommes Frites und Brot kann gesundheitsschädliches Acrylamid entstehen. Es wird empfohlen, solche Speisen bei niedrigen Temperaturen zu garen, um ein Übergaren, Austrocknen oder Verbrennen zu vermeiden.

HINWEIS

• Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben.
• Wenn Sie die Betriebsart Öko-Grill verwenden, stellen Sie die Speisen in die Mitte des Backblechs.

Tipps zu den Zubehörteilen

Im Lieferumfang des Geräts sind verschiedene Zubehörteile enthalten. Möglicherweise werden in der folgenden Tabelle mehr Zubehörteile aufgeführt, als im Lieferumfang Ihres Geräts enthalten sind. Wenn ihnen nicht exakt die Zubehörteile aus den Zubereitungshinweisen zur Verfügung stehen, können Sie auch andere geeignete Zubehörteile verwenden, die Sie bereits besitzen. Dies hat keine Auswirkungen auf die Garergebnisse.

• Backblech und Universalblech sind untereinander austauschbar.
• Wenn Sie ölige/fettige Speisen zubereiten, empfiehlt es sich, ein Backblech unter dem Citterrost einzusetzen, um herabtropfendes Fett aufzufangen. Wenn im Lieferumfang Ihres Geräts ein Citterrosteinsatz enthalten ist, können Sie diesen zusammen mit dem Blech verwenden.
• Wenn im Lieferumfang Ihres Gerats ein Universalblech, ein extra tiefes Blech oder beides enthalten ist, empflicht es sich, bei der Zubereitung fettiger Speisen das tiefere Blech zu verwenden.

Backen

Für optimale Ergebnisse wird empfohlen, den Garraum vorzuheizen.

Gericht Zubehör Einschubhöhe Betriebsart			Temperatur (°C)	Zeit (in Min.)
Biskuitteig Gitterrost, Kuchenform(∅ 25-26 cm)	2 160-170	[IMAGE]
Marmorkuchen Gitterrost,Gugelhuciform	3 175	185	[IMAGE]
Tarte Gitterrost, Tarteform(∅ 20 cm)	3 190	200	[IMAGE]
Hefe-Blechkuchenmit Obst undStreuseln	Universalblech 2 160	180 40-50
Obststreusel Gitterrost, Auflaufform(22-24 cm)	3 170-	80	[IMAGE]
Scones Universalblech 3 180-190 30-35			[IMAGE]
Lasagne Gitterrost,Auflaufform (22-24 cm)	3 190-200	[IMAGE]
Baisers	Universalblech	3		80-100
Soufflé Gitterrost, Soufflé-Förmchen	3 170-	180	[IMAGE]
Hefeblechkuchen	Universalblech 3 190-170	60-70	[IMAGE]
HausgemachtePizza, (1-1,2 kg)	Universalblech 2 190-210	10-15	[IMAGE]
TiefgefrorenerBlätterteigstücke,gefüllt	Universalblech 2 180-200	20-25	[IMAGE]
Quiche	Gitterrost,Auflaufform (22-24 cm)	2 180-	190	[IMAGE]

32 Deutsch

Gericht Zubehör	Einschubhöhe Betriebsart		Temperatur(°C)	Zeit(in Min.)
Apfelkuchen Gitterrost,Form (∅ 20 cm)		2 160-170	[IMAGE]
Pizza aus demKühlregal	Universalblech	3 180-200	[IMAGE]5-10

Braten

Gericht Zubehör	Einschubhöhe Betriebsart			Temperatur (°C)	Zeit (in Min.)
Fleisch (Rind/Schwein/Lamm)
Lendenbraten vom Rind (1 kg)	Citterrost + Universalblech	31		160-180	50-70
Kalbsbraten (1,5 kg)	Citterrost + Universalblech	31		160-180	90-120
Schweinebraten (1 kg)	Citterrost + Universalblech	31		200-210	50-60
Schweinenackenbraten (1 kg)	Citterrost + Universalblech	31		160-180	100-120
Lammkeule (1 kg)	Citterrost + Universalblech	31		170-180	100-120

Gericht Zubehör	Einschubhöhe Betriebsart			Temperatur(°C)	Zeit(in Min.)
Geflügel (Huhn/Ente/Truthahn)
Hähnchen, ganz(1,2 kg)*	Gitterrost +Universalblech(zum Auffangen von Flüssigkeiten)	31		205 80	100 *
Hähnchenteile Gitterrost +Universalblech		31		200-220	25-35
Entenbrust Gitterrost +Universalblech		31		180-200	20-30
Ganze Pute, klein(5 kg)	Gitterrost +Universalblech	31		180-200	120-150
Vegetarische Gerichte
Gemüse (0,5 kg)	Universalblech	3		220-230	15-20
Gebackene Kartoffelhälften(0,5 kg)	Universalblech 3	200 45-50
Fisch
Fischfilet, gebacken C	Gitterrost +Universalblech	31		200-230	10-15
Bratfisch	Gitterrost +Universalblech	31		180 200	30 40

' Nach der Hälfte der Zeit wenden.

Deutsch 33

Verwendung

Grillen

Es wird empfohlen, den Garraum mit dem Großer Grill vorzuheizen. Nach der Hälfte der Zeit wenden.

Gericht Zubehör Einschubhöhe Betriebsart			Temperatur (°C)	Zeit (in Min.)
Brot
Toast Gitterrost 5	270	2-4
Käsetoast	Universalblech	4	200	4-8
Rind
Steak *	Gitterrost + Universalblech	41	240-250	15-20
Hamburger *	Gitterrost + Universalblech	41	250-270	13-18
Schwein
Schweinekoteletts	Gitterrost + Universalblech	41	250-270	15-20
Bratwurst	Gitterrost + Universalblech	41	260-270	10-15
Geflügel
Hähnchen, Brust Gitterrost + Universalblech	41	230-240	30-35
Hähnchenschenkel	Gitterrost + Universalblech	41	230-240	25-30

* Nach ^2/_3 der Garzeit wenden.

Tiefgefrorene Fertiggerichte

Gericht Zubehör	Einschubhöhe Betriebsart		Temperatur (°C)	Zeit (in Min.)
Tiefgefrorene Pizza (0,4-0,6 kg)	Gitterrost 3 200-220 15-25
Tiefgefrorene Lasagne	Gitterrost 3 180-200 45-50
Tiefgefrorene Pommes Frites	Universalblech 3 220-225 20-25
Tiefgefrorene Kroketten	Universalblech 3 220-230 25-30
Tiefgefrorener Backcamembert	Gitterrost 3 190-200 10-15
Tiefgefrorene belegte Baguettes	Gitterrost + Universalblech	31		190-200 10-15
Tiefgefrorene Fischstäbchen	Gitterrost + Universalblech	31		190-200 15-25
Tiefgefrorene Fischburger	Gitterrost 3 180-200 20-35

34 Deutsch

Anbraten

Bei dieser Betriebsart wird der Garraum zunächst automatisch auf bis zu 220 °C vorgeheizt. Zum Braten des Fleisches werden dann das obere Heizelement und der Heißluftventilator verwendet. Anschließend werden die Speisen bei der zuvor ausgewählten niedrigen Temperatur schonend gegart. Dazu werden das obere und das untere Heizelement eingesetzt. Diese Betriebsart eignet sich zum Braten von Fleisch und Fisch.

Gericht Zubehör Einschubhöhe		Temperatur (°C)	Zeit (Stunden)
Rinderbraten Gitterrost + Universalblech 3	1	80-100	3-4
Schweinebraten Gitterrost + Universalblech 3	1	80-100	4-5
Lammbraten Gitterrost + Universalblech 3	1	80-100	3-4
Entenbrust Gitterrost + Universalblech 3	1	80-100	2-3

Öko-Heißluft

Bei dieser Betriebsart kommt ein optimiertes Heizsystem zum Einsatz, um während des Garens Energie zu sparen. Die in diesem Abschnitt angegebenen Garzeiten beziehen sich auf einen Garvorgang ohne Vorheizen. Bei dieser Art der Zubereitung sollte das Vorheizen aus Energiespargründen entfallen.

Sie können die Garzeit und/oder die Temperatur entsprechend Ihren Wünschen erhöhen oder verringern.

Gericht Zubehör Einschubhöhe		Temperatur (°C)	Zeit (in Min.)
Obststreusel (0,8-1,2 kg)	Gitterrost 2 160-180	60-80
Backkartoffeln (0,4-0,8 kg)	Universalblech 2 19	0-200 70-80
Würstchen (0,3-0,5 kg)	Gitterrost + Universalbich	31	160-180 20-30
Tiefgefrorene Pommes Frites (0,3-0,5 kg)	Universalbich 3	180-200 25-35
Tiefgefrorene Kartoffelspalten (0,3-0,5 kg)	Universalbich 3	190-210 25-35
Fischfilets, gebacken (0,4-0,8 kg)	Gitterrost + Universalbich	31	200-220 30 40
Knusprige Fischfilets, paniert (0,4-0,8 kg)	Gitterrost + Universalbich	31	200-220 30 45
Lendenbraten (0,8-1,2 kg)	Gitterrost + Universalbich	21	180-200 65-75
Geröstetes Gemüse (0,4-0,6 kg)	Universalbich 3	200-220 25-35

Deutsch 35

Verwendung

Doppelgarraumbetrieb

Setzen Sie den Garraumteiler in das Gerät ein, bevor Sie es im Doppelgarraumbetrieb verwenden. Für optimale Ergebnisse wird empfohlen, das Gerät vorzuheizen.

In der folgenden Tabelle sind 5 Programme zum Garen, Braten und Backen im Doppelgarraumbetrieb aufgeführt. Im Doppelgarraumbetrieb können Sie gleichzeitig Ihr Hauptgericht und die Beilage oder Ihr Hauptgericht und Ihren Nachtisch zubereiten.

- Bei Verwendung des Doppelgarraumbetriebs verlängert sich möglicherweise die zum Vorheizen benötigte Zeit.

Nein	Zone Gericht Zubehör Einschubhöhe Betriebsart					Temperatur (°C)	Zeit (in Min.)
1	Oberer Zone	Biskuitteig Gitterrost, Kuchenform (∅ 25-26 cm)		4 160-170	10,45
	Unterer Zone	Selbstgemachte Pizza, 1,0-1,2 kg	Universablech	1 190-210 13	18
2	Oberer Zone	Ceröstetes Gemüse (0,4-0,8 kg)	Universablech	4 220-230 13	18
	Unterer Zone	Apfelkuchen	Gitterrost, Form (∅ 20 cm)	1 160-170	10,30
3	Oberer Zone	Fladenbrot	Universalblech	4 230-240 13	18
	Unterer Zone	Kartoffelauflauf (1,0 1,5 kg)	Gitterrost, Auflauform (22 24 cm)	1 180-190	15,10

Nein	Zone Gericht Zubehör Einschubhöhe Betriebsart					Temperatur (°C)	Zeit (in Min.)
4	Operer Zone	Hahnchenschenkel	Gitterrost + Universalblech	44		210-230	30-35
	Unterer Zone	Lasagne (1,0-1,5 kg)	Gitterrost, Auflautform (22-24 cm)	1 190-200
5	Operer Zone	Fischflet, gebacken	Gitterrost - Universalblech	44		210-230	15-20
	Unterer Zone	Apfestrudel	Universalblech 1 170-180 25-30

Um Energie zu sparen, können Sie auch nur die obere oder die untere Zone verwenden. Die Garzeit kann sich verlängern, wenn Sie getrennte Zonen verwenden. Für optimale Ergebnisse wird empfohlen, das Gerät vorzuheizen.

Oberer Zone

Gericht Zubehör	Einschubhöhe Betriebsart			Temperatur(°C)	Zeit(in Min.)
Kleine Kuchen Universalblech 4			17	30-35
Scones	Universalblech	4		180-190	30-35
Lasagne	Gitterrost	4		190-200	30-35
Hähnchenschenkel *	Gitterrost +Universalblech	4		230-250	30-35

* Das Gerät nicht vorheizen.

Unterer Zone

Gericht Zubehör	Einschubhöhe Betriebsart		Temperatur(°C)	Zeit(in Min.)
Kleine Kuchen	Universalbloch	1		17030-35
Marmorkuchen Gitterrost 1		160-170+90-70
Apfelkuchen	Gitterrost	1		160-17070-80
Hausgemachte Pizza,(1,0-1,2 kg)	Universalbloch	1		190-21013-18

Automatikprogramme

VORSICHT

Lebensmittel, die leicht verderben können (wie Milch, Eier, Fisch, Fisch, Fleisch oder Geflügel), dürfen nicht länger als 1 Stunde vor Beginn des Garvorgangs im Ofen stehen und müssen nach Beendigung des Garvorgangs unverzüglich entfernt werden. Das Essen verderbener Lebensmittel kann zu Krankheiten durch Lebensmittelvergiftungen führen.

Garen auf einer Einschubhöhe

In der folgenden Tabelle sind 40 Automatikprogramme zum Garen, Braten und Backen aufgeführt.

Zudem werden die entsprechenden Mengen, Gewichtsangaben und Zubereitungsempfehlungen beschrieben. Zur einfacheren Handhabung wurden die Betriebsart und die Garzeit vorprogrammiert. Die Rezepte für einige der Automatikprogramme können Sie in diesem Handbuch nachlesen.

Die Automatikprogramme 1 bis 19 sowie 38 und 39 umfassen einen zusätzlichen Schritt, bei dem das Gerät vorgeheizt wird. Der Fortschritt des Vorheizens wird im Display angezeigt. Geben Sie die Speisen nach dem Vorheizen in den Carraum, wenn der Signalton erklingt. Drucken Sie dann auf OK, um das Garprogramm zu starten.

WARNUNG

Ziehen Sie vor dem Herausnehmen der Speisen stets Ofenhandschuhe an.

Code Gericht Gewicht (kg) Zubehör Einschubhöhe
A 1 Kartoffelauflauf	1,0-1.5 Gitterrost 3
	Frisches Kartoffelgratin in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 2 Gemüseauflauf	0,8-12 Gitterrost 3
	Frisches Gemüsegratin in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.

Deutsch 37

Verwendung

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 3	Nudelauflauf	1,2-1,5 Gitterrost 3
		Nudelauflauf in einer 22-24 cm großen Auflauform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 4	Lasagne	1,0-1,5 Gitterrost 3
		Selbstgemachte Lasagne in einer 22-24 cm großen Auflauform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 5	Ratatouille	1,2-1,5 Gitterrost 3
		Die Zutaten für Ratatouille in einen Schmortopf mit Deckel geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen. Abgedeckt garen. Vor dem Servieren umrühren.
A 6	Apfelkuchen	1,2-1,4 Gitterrost 2
		Gedeckten Apfelkuchen in einer runden Kuchenform aus Metall mit 20-24 cm Durchmesser zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 7	Croissants	0,3-0,4 Universalblech 3
		Croissants zubereiten (gekühlter Fertigteig). Auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben.
A 8	Apfelstrudel	0,3-0,4 Universalblech 3
		Apfelstrudel auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben.

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 9	Obstortenboden	0,4-0.5 Gitterrost 3
		Den Teig in eine gebutterte schwarze Springform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 10	Quiche Lorraine	1,2-1.5 Gitterrost 2
		Quiche-Teig zubereiten und in eine runde Quiche-Form mit 25 cm Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Füllung hinzugeben und die Form in die Mitte des Rosts stellen.
A 11	Weißbrotlaib	0,6-0.7 Gitterrost 2
		Den Teig zubereiten und in eine 25 cm lange rechteckige schwarze Backform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 12	Mehrkornbrotlaib	0,8-0.9 Gitterrost 2
		Den Teig zubereiten und in eine 25 cm lange rechteckige schwarze Backform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 13	Brötchen	0,3-0.5 Universalblech 3
		Brötchen zubereiten (gekühlter Fertigteig). Auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben.

38 Deutsch

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 14	Obstkuchen	0,8-1,2 Gitterrost 3
		Frisches Obst (Himbeeren, Brombeeren, Apfel- oder Birnenscheiben) in eine 22-24 cm große Auflaufform geben. Streusel darüber verteilen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 15	Scones	0,5-0,6 Universalblech 3
		Scones (mit 5-6 cm Durchmesser) auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Carraum schieben.
A 16	Biskuitteig	0,5 0,6 Gitterrost 3
		Den Kuchenteig zubereiten und in eine runde schwarze Backform aus Metall mit 26 cm Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 17	Marmorkuchen	0,7-0,8 Gitterrost 2
		Den Kuchenteig zubereiten und in eine runde Gugelhupf- oder Napfkuchenform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 18	Sandkuchen	0,7-0,8 Gitterrost 2
		Den Kuchenteig zubereiten und in eine 25 cm lange rechteckige schwarze Backform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.

Code	Gericht Gewicht (kg) Zubehör Einschubnöhe
A 19 Brownies		0,7-0.8 Gitterrost 3
		Kuchenteig in einer 20-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 20 Lendenbraten		0,8-1.2	Gitterrost 2
			Universalblech 1
		Das Rindfleisch würzen und 1 Stunde in den Kühlschrank stellen.Mit der Fettseite nach oben auf den Gitterrost stellen.
A 21	Langsam gegartes Roastbeef	0,8-1.2	Gitterrost 2
			Universalblech 1
		Das Rindfleisch würzen und 1 Stunde in den Kühlschrank stellen.Mit der Fettseite nach oben auf den Gitterrost stellen.
A 22	Mit Kräutern gebratene Lammkoteletts	0,4-0.8	Gitterrost 4
			Universalblech 1
		Die Lammkoteletts mit Kräutern und Gewürzen marinieren und auf den Gitterrost legen.
A 23 Lammkeule		1,0-1.4	Gitterrost 3
			Universalblech 1
		Das Lammfleisch marinieren und auf den Gitterrost legen.
A 24	Schweinebraten mit Kruste	0,8-1.2	Gitterrost 3
			Universalblech 1
		Den Schweinebraten mit der Fettseite nach oben auf den Gitterrost legen

Deutsch 39

Verwendung

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 25	Schweinerippchen	0,8 1,2	Gitterrost 3
			Universalblech 1
		Die Schweinerippchen auf den Rost legen.
A 26	Hähnchen, ganz	1,0-1,4	Gitterrost 2
			Universalblech 1
		Das Hähnchen waschen und putzen. Das Hähnchen mit Öl beträufeln und mit Kräutern würzen. Das Hähnchen mit der Brust nach unten auf das Blech legen und bei Erklingen des Signalltons wenden.
A 27	Hähnchen, Brust	0,5 0,9	Gitterrost 4
			Universalblech 1
		Die Bruststücke marinieren und auf den Gitterrost legen.
A 28	Hähnchenschenkel	0,5-0,9	Gitterrost 4
			Universalblech 1
		Die Hähnchenteile mit Öl bestreichen, würzen und auf den Rost legen.
A 29	Ente, Brust	0,3 0,7	Gitterrost 4
			Universalblech 1
		Die Entenbrust mit der Fettseite nach oben auf den Rost legen.Mit der ersten Einstellung wird die Entenbrust rosa, bei der zweiten halbrosa gegart.
A 30	Forellenfilet, gebacken	0,3-0,7 Universalblech 4
		Die Forellenfilets mit der Hautseite nach oben auf das Universalblech legen.

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 31	Forelle	0,3-0.7	Gitterrost 4
			Universalblech 1
		Die Fische waschen und putzen, und abwechselnd Kopf an Schwanzflosse nebeneinander auf den Rost legen.Innenseite mit Zitronensaft beträufeln, salzen und Kräuter hineinlegen. Haut leicht mit einem Messer einschneiden.Mit Öl bestreichen und salzen.
A 32	Seezunge	0,3-0.7 Universalblech 3
		Die Seezunge auf Backpapier auf das Universalblech legen.Haut leicht mit einem Messer einschneiden.
A 33	Lachssteak/-filet	0,3-0.7	Gitterrost 4
			Universalblech 1
		Lachsfilets oder -steaks waschen und putzen. Mit der Hautseite nach oben auf den Rost legen.
A 34	Geröstetes Gemüse	0,3-0.7 Universalblech 4
		Zucchini, Aubergine, Paprika, Zwiebel und Kirschtomaten waschen und vorbereiten. Mit Olivenöl beträufeln und mit Kräutern würzen. Gleichmäßig auf dem Universalblech verteilen.
A 35	Gebackene Kartoffelhälften	0,5-0.9 Universalblech 3
		Große Kartoffeln (je 200 g) längs halbieren. Mit der flachen Seite nach oben auf das Universalblech legen, mit Olivenöl bestreichen und Kräuter und Gewürze darüber streuen.
A 36	Tiefgefrorene Pommes Frites	0,3-0.7 Universalblech 3
		Die tiefgefrorenen Backofen-Pommes gleichmäßig auf dem Universalblech verteilen.

40 Deutsch

Code Gericht Gewicht (kg) Zubehör Einschubhöhe
A 37	Gefrorene Kartoffelspalten	0,3-0,7 Universalblech 3
		Die tiefgefrorenen Kartoffelecken gleichmäßig auf dem Universalblech verteilen.
A 38	Tiefkühlpizza	0,3-0,7 Gitterrost 3
		Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Tiefkühlpizza in die Mitte des Citterrosts legen.
A 39	Hausgemachte Pizza	0,8-1,2 Universalblech 2
		Hausgemachte Pizza mit Hefeteig zubereiten und auf das Universalblech legen. Die Gewichtsangabe bezieht sich auf die gesante Pizza mit Bclag, wie z. B. Sauce, Gemüse, Schinken und Käse. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das blech in den Carraum schieben.
A 40	Teig gehen lassen	0,3-0,7 Gitterrost 2
		Teig in einer Schüssel zubereiten und mit Frischhaltefolie abdeckenIn die Mitte des Rosts stellen.

Doppelgarraumbetrieb

In der folgenden Tabelle sind 10 Automatikprogramme zum Garen, Braten und Backen aufgeführt. Sie können sowohl nur die obere oder untere Zone als auch beide Zonen gleichzeitig nutzen.

Für jedes Programm werden die entsprechenden Mengen, Gewichtsangaben und Zubereitungsempfeihungen beschrieben. Zur einfacheren Handshabung wurden die Betriebsart und die Gerzeit vorprogrammiert. Die Rezepte für einige der Automatikprogramme können Sie in diesem Handbuch nachlesen.

Die Automatikprogramme für den Doppelgarraumbetrieb umfassen einen zusätzlichen Schritt, bei dem das Gerät vorgeheizt wird. Der Fortschritt beim Vorheizen wird im Display angezeigt. Geben Sie die Speisen nach dem Vorheizen in den Garraum, wenn der Signalton erklingt. Drücken Sie dann auf Garzeit, um das Gargprogramm zu starten.

WARNING

Ziehen Sie vor dem Herausnehmen der Speisen stets Ofenhandschuhe an.

1. Oberer Zone

Code Gericht Gewicht (kg) Zubehör Einschubhöhe
1 Kartoffelauflauf	1,0-1.5 Gitterrost 4
	Frisches Kartoffelgratin in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
2 Lasagne	1,0-1.5 Gitterrost 4
	Selbstgemachte Lasagne in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
3 Hähnchenschenkel	0,5-0.9	Gitterrost 4
		Universalblech 4
	Die Hähnchentelle mit Öl bestreichen, wurzen und auf den Rost legen.

Deutsch 41

Verwendung

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
4	Gebackene Kartoffelhälften	0,5-0,9 Universalblech 4
		Große Kartoffeln (je 200 g) längs halbieren. Mit der flachen Seite nach oben auf das Universalblech legen, mit Olivenöl bestreichen und Kräuter und Gewürze darüber streuen.
5	Tiefgefrorene Pommes Frites	0,3-0,7 Universalblech 4
		Die tiefgefrorenen Backofen-Pommes gleichmäßig auf dem Universalblech verteilen.

1. Unterer Zone

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
1 Apfelkuchen	1,2-1,4 Gitterrost 1
	Cedeckten Apfelkuchen in einer runden Kuchenform aus Metall mit 20-24 cm Durchmesser zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
2 Apfelstrudel	0,3-0,4 Universalblech 1
	Apfelstrudel auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Bloch in den Garraum schieben.
3 Quiche Lorraine	1,2-1,5 Gitterrost 1
	Quiche-Teig zubereiten und in eine runde Quiche-Form mit 22-24 cm Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Füllung hinzugeben und die Form in die Mitte des Rosts stellen.
4 Tiefkühlpizza	0,3-0,7 Gitterrost 1
	Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Tiefkühlpizza in die Mitte des Citterrosts legen.

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
5 Hausgemachte Pizza		0,8-1.2 Universalblech 1
		Hausgemachte Pizza mit Hefeteig zubereiten und auf das Universalblech legen. Die Gewichtsangabe beziert sich auf die gesamte Pizza mit Belag, wie z. B. Sauce, Gemüse, Schinken und Käse. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben.

3. Doppelgarraumbetrieb

Zum gleichzeitigen Garen in der oberen und unteren Zone können Sie ein Automatikprogramm auswahlen.

VORSICHT

Wenn Sie entweder die obere oder die untere Zone verwenden, laufen möglicherweise der Lüfter und die Heizung der anderen Zone, um optimale Leistung zu erreichen. Die nicht genutzte Zone darf nur für bestimmungsgemäße Zwecke genutzt werden.

42 Deutsch

Testgerichte

Gemäß EN 60350-1

1. Backen

Die Backempfehlungen gehen von einem vorgeheizten Garraum aus. Verwenden Sie nicht die Funktion Schnelles Vorheizen, Schieben Sie die Bleche immer so ein, dass die schräge Seite zur Gerätetür weist.

Gericht Zubehör Einschubhöhe		Betriebsart	Temperatur (°C)	Zeit (in Min.)
Kleine Kuchen Unversalblech	3 165 23-28
	3 155 25-30
	1+3 155 33-35
Mürbeteiggebäck	1+3 140 28-35
Wasserbiskuit	Gitterrost + Springform (Dunkel beschichtet, ∅ 26 cm)	2 165	30-35
		2 160 30-35
		1+4 155 35-40
Apfelkuchen	Gitterrost + 2 Springformen**(Dunkel beschichtet, ∅ 20 cm)	2, diagonal angeordnet		160 70-80
	Universalblech + Gitterrost + 2 Springformen**(Dunkel beschichtet, ∅ 20 cm)	1+3 160 30-90

* Erhöhen Sie die Garzeit um 5 Minuten, wenn Sie im Ober-/Unterhitze-Modus mit einem Glasgeschirr (0 26 cm) garen.

** Bei zwei Kuchen werden die Formen hinten links und vorne rechts auf den Rost gestellt.

** Bei zwei Kuchen werden die Formen mittig auf den Blechen/Rosten in zwei verschiedenen Einschubhöhen platziert.

2. Grillen

Heizen Sie den Garraum 5 Minuten lang mit dem Großer Grill vor.

Gericht Zubehör Einschubhöhe Betriebsart			Temperatur(°C)	Zeit(in Min.)
Toastbrot Gitterrost 5			270(Max)	1-2
Beefsteaks aus Rinderhackfleisch *(12 Stk.)	Gitterrost +Universalblech(zum Auffangen von Flüssigkeiten)	41		1. 15-182. 5-8

* Nach 1/3 der Garzeit wenden.

1. Braten

Gericht Zubehör Einschubhöhe Betriebsart				Temperatur (°C)	Zeit (in Min.)
Ganzes Hähnchen * (1,3-1,5 kg)	Gitterrost + Universalblech (zum Auffangen von Flüssigkeiten)	31		200 60-75
Ganzes Hähnchen * (1,5-1,7 kg)	Gitterrost + Universalblech (zum Auffangen von Flüssigkeiten)	31		200 70-85

* Nach der Hälfte der Zeit wenden.

Deutsch 43

Verwendung

Häufig verwendete Rezepte für die Automatikprogramme

Kartoffelauflauf

Zutaten 800 g Kartoffeln, 100 ml Milch, 100 ml Sahne, 50 g aufgeschlagenes Ei, je 1 EL Salz, Pfeffer und Muskat, 150 g gerlebener Käse, Butter, Thymian

Anleitung Kartoffeln schälen und in 3 mm dicke Scheiben schneiden. Mit der Butter die Innenflächen einer geeigneten Auflauform (22 24 cm) einfetten. Die Kartoffelscheiben auf einem saubaren Geschirrtuch ausbrücken und mit einem weiteren Geschirrtuch abdecken, während die restlichen Zutaten vorbereitet werden. Die restlichen Zutaten außer dem geriebenen Käse in eine große Schüssel geben und gut mischen. Die Kartoffelscheiben in einer Schicht leicht überlappender Scheiben in die Form legen und mit der Flüssigen Zutatenmischung übergießen. Den geriebenen Käse darüber streuen und becken. Nach dem Carvorgang mit einigen Blättern frischem Thymian bestrouen.

Gemüseauflauf

Zutaten 800 g Cemüse (Zucchini, Tomaten, Zwiebeln, Karotten, Paprika, vorgekochte Kartoffeln), 150 ml Sahne. 50 g aufgeschlagenes El, je 1 EL Salz. Kräuter/Gewürze (Pfeffer, Petersilie oder Rosmarin), 150 g gerlebener Käse, 3 EL Olivenöl, einige Blätter Thymian

Anleitung Das Gemüse waschen, putzen und in 3-5 mm dicke Scheiben schneiden. Die Gemusschreiben in eine geeignete Auflaufform (22: 24 cm) geben und das Öl darüber grießen. Die restlichen Zutaten außer dem geriebenen Käse mischen und über das Gemüse geben. Den gerlebenen Käse darüber streuen und backen. Anschließend mit einigen Blättern frischem Thymian bestruen.

Lasagne

Zutaten 2 EL Olivenöl, 500 g Rinderhackfleisch, 500 ml Tomatensauce, 100 ml Rindertond, 150 g Lasagneplatten, 1 klein gehackte Zwiebel, 200 g geriebener Käse, je 1 EL getrocknete Petersilie, Oregano und Basilikum

Anleitung Tomatensauce zubereiten. Öl in einer Pfanne erhitzen und das Rinderhackfelisch und die gewürfelte Zwibel etwa 10 Minuten rundum anbraten, bis alles leicht gebräunt ist. Die Tomatensauce, den Rinderfond und die getrockneten Kräuter hinzugeben. Zum Kochen bringen und 30 min köcheln lassen. Die Lasagneplatten entsprechend den Hinweisen auf der Verpackung garen. Schichtweise die Lasagneplatten, die Sauce und den Käse in eine Auflautform füllen. Mit Käse abschließen und im Ofen überpacken.

44 Deutsch

Apfelkuchen

Zutaten • Teig: 275 g Mehl, 12 EL Salz, 125 g weißer Streuzucker, 8 g

Vanillezucker, 175 g kalte Butter, 1 aufgeschlagenes Ei

- Füllung: 750 g feste ganze Äpfel, 1 EL Zitronensaft, 40 g Zucker, 1/2 EL Zimt, 50 g Korinthen/Rosinen, 2 EL Semmelbrösel

Anleitung Das Mehl mit dem Salz in eine große Schüssel sieben. Den Streuzucker und den Vanillezucker darüber sieben. Die Butter mit zwei Messern in kleine Würfel schneiden und zur Mehlmischung geben. 12 des aufgeschlagenen Eis hinzufügen. Alle Zutaten in einer Küchenmaschine zu einer krümeligen Masse verarbeiten (kein homogener Teig). Den Teig mit den Händen zu Kugeln formen. In Kunststofffolie einwickeln und 30 Minuten lang kalt stellen.

Die Springform (24-26 cm Durchmesser) einfetten und mit Mehl bestäuben. 3/4 des Teigs auf ca. 5 mm Dicke ausrollen. In die Form geben, sodass der Boden und die Seiten bedeckt sind.

Die Apfel schälen und entkernen. In Würfel mit einer Größe von 34 x 34 cm schneiden. Den Zitronensaft über die Apfel geben und alles gut mischen. Korrinthen/Rosinen waschen und abtupfen. Mit Zucker und Zimt mischen. Die Semmelbrösel auf dem Boden des Teigs verteilen. Leicht angrücken.

Die Füllung auf dem Teig verteilen. Den restlichen Teig ausrollen. Den Teig in schmale Streifen schneiden und diagonal auf der Füllung verteilen.

Quiche Lorraine

Zutaten • Teig: 200 g Weizenmehl, 80 g Butter, 1 Ei

- Füllung: 75 g gewürfelter magerer Speck, 125 ml Sahne, 125 g Crème fraîche, 2 aufgeschlagene Eier, 100 g geriebener Schweizer Käse, Salz und Pfeffer

Anleitung Für den Teig Mehl, Butter und Ei in eine Schüssel geben und zu einem homogenen Teig vorarbeitet. Anschließend im Kühlschrank 30 Minuten lang kalt stellen. Den Teig ausrollen und in eine eingefettete Keramikform für Quiche (25 cm Durchmesser) geben. Den Boden mit einer Gabel einstechen. Eier, Sahne, Crème fraîche, Käse, Salz und Pfeffer mischen. Kurz vor dem Garen auf dem Teig verteilen.

Obstkuchen

Zutaten • Belag: 200 g Mehl, 100 g Butter. 100 g Zucker, 2 g Salz, 2 g Zimtpulver

• Obst: 600 g gemischtes Obst

Anleitung Alle Zutaten für den Teig mischen und zu Streuseln verarbeiten. Das gemischte Obst in einer Auflaufform verteilen und mit den Streuseln bedecken.

Deutsch 45

Verwendung

Hausgemachte Pizza

Zutaten - Pizzateig: 300 g Mehl, 7 g Trockenhefe, 1 EL Olivenö, 200 ml warmes Wasser, je 1 EL Zucker und Salz - Belag: 400 g in Scheiben geschnittenes Gemüse (Aubergine, Zucchini, Zwiebel, Tomaten), 100 g gewürftelter Schinken oder Speck, 100 g geriebener Köse

Anleitung Mehl, Hofc, Ol. Salz, Zucker und warmes Wasser in einer Schüssel zu einem feuchten Teig verarbeiteten. In einer Küchenmaschine oder von Hand 5-10 Minuten lang durchknneten. Den Teig zugedeckt bei 35 °C für 30 Minuten in den Ofen stellen, damit er gehen kann. Den Teig auf einer mit Mehl bestaubten Fläche zu einem Rechteck ausrollen und den Teig denn auf ein Biech oder in eine Pizzaform geben. Die passierten Tomaten auf dem Teig verteilen und mit Schinken, Pilzen, Oliven und Tomaten belegen. Den geriebenen Käse darüber streuen und backen.

Lendenbraten

Zutaten 1 kg Rinderlende, 5 g Salz, 1 g Pfeffer, je 3 g Rosmarin und Thymian

Anleitung Das Rindfleisch mit Salz, Pfeffer und Rosmarin würzen und 1 Stunde in den Kühlschrank stellen. Auf den Gitterrost stellen. Im Ofen garen.

Mit Kräutern gebratene Lammkoteletts

Zutaten 1 kg Lammkoteletts (6 Stk.), 4 gepresste große Knoblauchzehen, 1 EL frischer gehackter Thymian, 1 EL frischer gehackter Rosmarin, 2 EL Salz, 2 EL Olivenöl

Anleitung Salz, Knoblauch, Kräuer und Öl mischen und zum Lamm geben. Lammkoteletts wenden und von allen Seiten marinieren. Bei Raumtemperatur ca. 30 Minuten bis 1 Stunde ruhen lassen.

Schweinerippchen

Zutaten 2 Rippenstücke vom Schwein. 1 EL schwarze Pfefferkörner, 3 Lorbeerblätter, 1 gewürfelte Zwiebel, 3 gehackte Knoblauchzehen. 85 g brauner Zucker, 3 EL Worcestershiresaue, 2 EL passierte Tomaten, 2 EL Olivendi

Anleitung Barbecuesauce zubereiten. OI in einer Soßenplanne erhitzen und die Zwicbeln zugaben. Glasig dünsten und die restlichen Zutaten hinzufügen. Aufkochen und dann bei schwacher Hitze 30 Minuten lang eindicken lassen. Die Rippenstücke mit der Barbecuesauce marinieren und zwischen 30 Minuten und 1 Stunde ruhen lassen.

46 Deutsch

Pflege

Reinigung

WARNUNG

• Vergewissern Sie sich vor jeder Reinigung, dass das Gerät und die verwendeten Zubehörteile vollständig abgekühlt sind.
• Verwenden Sie keinesfalls schleifende Reinigungsmittel, harte Bürsten, Schleifschwämme oder tücher, Stahlwolle, Messer oder andere schleifende Materialien.

Garraum

• Verwenden Sie zum Reinigen des Garraums ein Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser
• Reinigen Sie die Dichtungen der Gerätetür nicht von Hand.
• Um Beschädigungen der emaillierten Flächen des Garraums zu vermeiden, verwenden Sie nur handelsübliche Backofenreiniger.
• Um schwere Verunreinigungen zu entfernen, verwenden Sie einen Spezial-Backofenreiniger.
• Mit zunehmender Temperatur im Garraum kann es evenuell zu Flecken auf dem Innenglas der Tür kommen. Schalten Sie den Ofen in diesem Fall aus und warten Sie, bis er abgekühlt ist. Wischen Sie dann das Innenglas mit einem Küchenpapier oder einem neutralen Reinigungsmittel ab.

Außenflächen des Geräts

Verwenden Sie zum Reinigen der außeren Flächen des Cerats, wie z. B. Ceratetur, Turgriff und Display, ein sauberes Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser, und wischen Sie die Flächen mit einem Blatt Küchenpapier oder einem trockenen Handbuch trocken.

Aufgrund der heißen Luft, die aus dem Garraum entweicht, lagern sich insbesondere um den Handgriff Schmutz und Fett ab. Es wird daher empfohlen, nach jeder Verwendung des Geräts den Handgriff zu reinigen.

Zubehör

Waschen Sie sämtliche Zubehörteile nach jeder Verwendung, und trocknen Sie sie mit einem Küchenhandtuch ab. Weichen Sie Zubehörteile mit hartnäckigen Verschmutzungen etwa 30 Minuten in warmem Seifenwasser ein, bevor Sie sie waschen.

Katalytische Emailleoberfläche (nur bestimmte Modelle)

Die entnehrbaren Teile sind mit einer dunkelgrauen katalytischen Emaillebeschichtung versehen. Diese kann beim Garen im Heißluftbetrieb durch die zirkulierende Luft mit Öl und Fett verschmutzt werden. Diese Ablagerungen verbrennen jedoch bei Temperaturen von 200 °C und mehr.

1. Entnehmen Sie alle Zubehörteile aus dem Gerät.
2. Reinigen Sie den Carraum.
3. Aktivieren Sie die Betriebsart „Heißluft“, stellen Sie die hochstmögliche Temperatur ein, und lassen Sie das Gerät eine Stunde lang in Betrieb.

Gerätetür

Demontieren Sie die Gerätetür nur zur Reinigungszwecken, Gehen Sie wie folgt vor, um die Gerätetür zur Reinigung zu demontieren.

WARNUNG

Die Gerätetür ist schwer

1. Öffnen Sie die Gerätetür, und klappen Sie die Clips an den beiden Scharnieren auf.
2. Schließen Sie die Gerätetür um etwa 70°. Halten Sie die Gerätetür mit beiden Händen an den Seiten fest, und ziehen Sie sie nach oben, sodass die Scharniere sich lösen.
3. Reinigen Sie die Gerätetür mit Seifenwasser und einem sauberen Tuch.

Deutsch 47

Pflege

1. Bauen Sie die Gerätetür anschließend wieder ein, indem Sie die oben beschriebenen Schritte 1 und 2 in umgekehrter Reihenfolge ausführen. Achten Sie darauf, dass die Clips an beiden Seiten eingeklappt sind.

Glaseinsatz der Gerätetür

Je nach Modell verfügt die Gerätetur über 3-4 übereinander liegende Glasscheiben. Entfernen Sie den Glaseinsatz der Gerätetur nur zur Reinigungszwecken. Gehen Sie wie folgt vor, um den Glaseinsatz der Gerätetur zur Reinigung zu demontieren.

1. Entfernen Sie mit einem Schraubendreher die beiden Schrauben links und rechts an der Gerätetür

1. Entfernen Sie wie in der Abbildung dargestellt die Abdeckungen.
2. Entnehmen Sie die erste Glasscheibe aus der Gerätetür.

1. Entnehmen Sie die zweite Glasscheibe in der abgebildeten Pfeilrichtung aus der Gerätetür.
2. Reinigen Sie die Glasscheiben mit Seifenwasser und einem sauberen Tuch.

1. Setzen Sie die Glasscheiben nach der Reinigung folgendermaßen wieder ein:
2. Setzten Sie Glasscheibe 2 zwischen Haltedclip 1 und 2 und Glasscheibe 1 in Haltedclip 3 ein.
3. Achten Sie auf die richtige Reihenfolge.

01 Haltedip 1

02 Haltedclip 2
03 Halteclip 3

48 Deutsch

1. Achten Sie darauf, dass die Führungsgummis richtig eingesetzt sind und den Glaseinsatz sicher in Position halten.
2. Setzen Sie die Gerätetür anschließend wieder ein, indem Sie die oben beschriebenen Schritte 1 und 2 in umgekehrter Reihenfolge ausführen

WARNING

Achten Sie unbedingt darauf, dass Sie die Glasscheiben wieder ordnungsgemäß einsetzen, da ansonsten heiße Luft entweichen kann.

Glaseinsatz der Doppelgerätetür (nur bestimmte Modelle)

1. Wickeln Sie ein feuchtes Tuch um einen Stab.

1. Legen Sie ein Handtuch unter die Gerätetür.
2. Reinigen Sie die Gerätetür.
3. Tragen Sie Reinigungsmittel auf das Tuch auf und putzen Sie erneut.
4. Wischen Sie die Feuchtigkeit und Schaum mit einem trockenen Tuch ab.

VORSICHT

Nehmen Sie die Ceratetur zur Reinigung nicht ab.

Wasserkollektor

Seitengitter (nur bestimmte Modelle)

Der Wasserkollektor fängt während den Garvorgängen nicht nur überschüssige Feuchtigkeit, sondern auch Speiserückstände auf Entleeren und reinigen Sie den Wasserkollektor regelmäßig.

WARNING

Wenn Sie feststellen, dass Wasser aus dem Wasserkollektor läuft, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

1. Drücken Sie mittig auf den oberen Bereich des linken Seitengitters und kippen Sie es um etwa 45° in den Garraum.

Deutsch 49

Pflege

1. Ziehen Sie das linken Seitengitter unten aus den beiden Bohrungen.
2. Entfernen Sie das rechte Seitengitter auf die gleiche Weise.
3. Reinigen Sie beide Seitengitter.
4. Setzen Sie die Seitengitter anschließend wieder ein, indem Sie die oben beschriebenen Schritte 1 und 2 in umgekehrter Reihenfolge ausführen.

HINWEIS

Das Gerät arbeitet ohne Seitengitter und Einschübe.

Seitliche Garraumbeleuchtung

1. Halten Sie die Unterseite der Abdeckung mit einer Hand fest, und entfernen Sie die Abdeckung wie in der Abbildung gezeigt mit einem flachen dünnen Werkzeug (z. B. ein Messer).
2. Tauschen Sie die Glühlampe für die seitliche Garraumbeleuchtung aus.
3. Setzen Sie die Abdeckung wieder ein.

Ersetzen von Teilen

Glühlampe

1. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn ganz heraus.
2. Tauschen Sie die Glühlampe aus.
3. Reinigen Sie die Glasabdeckung.
4. Drehen Sie die Glasabdeckung anschließend wieder auf die Halterung, indem Sie den obigen Schritt 1 in umgekehrter Reihenfolge ausführen.

WARNING

• Schalten Sie das Gerät vor dem Austausch der Glühlampe aus und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie ausschließlich bis 300 °C hitzebeständige Glühlampen die für 25-40 W bei 220-240 V ausgelegt sind. Zugelassene Glühlampen sind bei dem Samsung Kundendienstzentrum in Ihrer Nähe erhältlich.
• Fassen Sie Halogenlampen ausschließlich mit einem trockenen Tuch an. Andernfalls wird die Lampe durch Fingerabrücke oder Schweiß verschmutzt, wodurch sich die Lebensdauer verkürzt.

50 Deutsch

Problembehebung

Problembeschreibungen

Schlagen Sie bei Problemen mit diesem Gerät zuerst in der folgenden Tacelle nach, und problemen Sie die dort beschriebenen Abhilfemaßnahmen. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Problem Ursache Abhilfemaßnahme
Die Tasten lassen sich nicht richtig drücken.	Haben sich Fremdkörper/-stoffe um die Tasten angesammelt?	Entfernen Sie die Fremdkörper/-stoffe, und versuchen Sie es erneut.
	Modelle mit berührungsempfindlichen Bedienelementen hat sich außen Feuchtigkeit angesammelt?	Wischen Sie die Feuchtigkeit weg, und versuchen Sie es erneut.
	Wurde die Kindersicherung aktiviert?	Deaktivieren Sie die Kindersicherung.
Die Uhrzeit wird nicht angezeigt.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingestekt ist.
Das Gerät startet den Betrieb nicht.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingestekt ist.
Der laufende Betrieb wird unterbrochen.	Wurde der Netzstecker aus der Steckdose gezogen?	Stecken Sie den Netzstecker wieder ein.
Das Gerät wird im Betrieb ausgeschaltet.	Wurde die zulässige Betriebsdauer überschritten?	Lassen Sie das Gerät nach längeren Garvorgangen abkühlen.
	Arbeitet der Kühlungsventilator ordnungsgemäß?	Horchen Sie, ob der Kühlungsventilator in Betrieb ist.
	Wurde das Gerät an einem Ort ohne ausreichende Belüttung aufgestellt?	Halten Sie die in der Aufstellanleitung genannten Abstände ein.
	Sind mehrere Geräte an diese be Steckdose angeschlossen?	Schließen Sie das Gerät an eine eigene Steckdose an.
Das Gerät wird nicht mit Strom versorgt.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingestekt ist.

Problem Ursache Abhilfemaßnahme
Die Außenflächen des Geräts werden im Betrieb übermäßig heiß.	Wurde das Gerät an einem Ort ohne ausreichende Belüttung aufgestellt?	Halten Sie die in der Aufstellanleitung genannten Abstände ein.
Die Gerätetür kann nicht richtig geöffnet werden.	Haben Sie zwischen Gerätetür und Garraum Essensreste angesammelt?	Reinigen Sie gründlich das Gerät und versuchen Sie erneut, die Gerätetür zu öffnen.
Die Garraumbeleuchtung ist zu dunkel oder funktioniert überhaupt nicht.	Leuchtet die Lampe zunächst und wird dann ausgeschaltet?	Die Garraumbeleuchtung wird zu Energicsparzwecken nach einer bestimmten Zeit automatisch ausgeschaltet. Sie können die Beleuchtung wieder einschalten, indem Sie die Taste für die Garraumbeleuchtung drücken.
	Wird die Lampe im Betrieb durch Zubehortete oder Speisen verdeckt?	Reinigen Sie den Garraum und überprüfen Sie die Beleuchtung erneut.
Das Gerät verursacht Stromschläge.	Ist das Gerät ordnungsgemäß geordet?Wird eine Steckdose ohne Schutzleiter verwendet?	Überprüfen Sie, ob das Gerät ordnungsgemäß geordet ist.
Aus dem Gerät tritt Wasser aus.	In einigen Fällen kann je nach den zubereiteten Speisen Wasser oder Dampf aus dem Gerät austreten. Dies ist keine Fehnfunktion des Gerats.	Lassen Sie das Gerät abkuhlen, und wischen Sie es mit einem trockenen Tuch ab.
Aus einem Spalt in der Gerätetür tritt Dampf aus.
Im Gerät bleibt Wasser zurück.

Deutsch 51

Problembehebung

Problem Ursache Abhilfemaßnahme
Die Helligkeit im Garraum schwankt.	• Die Helligkeit schwankt in Abhängigkeit von der abgegebenen Leistung.	• Schwankungen bei der Leistungsabgabe sind während eines Garvorgangs normal. Keine Sorge, dies ist keine Fehilfunktion des Geräts.
Der Garvorgang ist abgeschlossen, aber der Kühlungsventilator läuft weiter.	• Der Ventilator läuft auch einige Zeit nach Abschluss des Garvorgangs weiter, um den Garraum abzukühlen.	• Keine Sorge, dies ist keine Fehilfunktion des Geräts.
Der Garraum wird nicht erhitzt.	• Ist die Gerätstür offen? • Schließen Sie die Gerätstür und starten Sie das Gerät neu.
	• Wurden die falschen Einstellungen gewählt?	• Schlagen Sie im Kapitel zur Bedienung des Geräts nach und stellen Sie das Gerät neu ein.
	• Ist die Sicherung im Verteilerkasten durchgebrannt oder hat der Leistungsschutzschalter ausgelöst?	• Ersetzen Sie die Sicherungen bzw. setzen Sie den Leistungsschutzschalter zurück. Wenn dies wiederholt passiert, rufen Sie einen Elektriker.
Im Betrieb tritt Rauch aus dem Gerät aus.	• Wird das Gerät zum ersten Mal verwendet?	• Bei erstmaliger Verwendung kann am Heizelement Rauch entstehen. Dies ist keine Fehilfunktion, und das Problem sollte nach der 2. oder 3. Verwendung nicht mehr auftreten.
	• Befinden Sie Speisereste am Heizelement?	• Lassen Sie das Gerät ausreichend abkühlen und entfernen Sie die Speisereste vom Heizelement.
Vom Gerät geht ein Brand- oder Kunststoffgeruch aus.	• Wurden Kunststoff- oder sonstige Behalter verwendet, die nicht hitzebeständig sind?	• Verwenden Sie für hohe Temperaturen geeignete Glasbehälter.

Problem Ursache Abhilfemaßnahme
Die Garergebnisse sind unzureichend.	Wurde während des Garvorgangs die Gerätetür geöffnet?	Öffnen Sie die Gerätetür im Betrieb nur dann, wenn Speisen gewendet werden müssen. Je öfter die Gerätetür im Betrieb geöffnet wird, desto starker sinkt die Temperatur im Garraum, sodass sich die Garergebnisse verschlechtern.
Die Dampfreinigung wird nicht ausgeführt.	Ist das Gerät ausreichend abgekühlt?	Lassen Sie das Gerät ausreichend abkühlen, bevor Sie die Reinigung durchführen.
Der Doppelgarraumbetrieb funktioniert nicht.	Wurde der Garraumteiler ordnungsgemäß eingesetzt?	Setzen Sie den Garraumteiler richtig ein, und versuchen Sie es erneut.
Der Einfachbetrieb funktioniert nicht.	Befindet sich der Garraumteiler im Gerät?	Entnehmen Sie den Garraumteiler, und versuchen Sie es erneut.

52 Deutsch

Informationscodes

Bei Störungen Ihres Geräts wird ein Informationscode im Display angezeigt. Schlagen Sie in der folgenden Tabelle nach, und probieren Sie die beschriebenen Abhilfemaßnahmen aus.

Code Bedeutung Abhilfemaßnahme
C-d1	Problem mit der Verriegelung der Gerätehör	Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.
C-20	Sensorstorung
C-21
C-22
C-23
C-F1	Tritt nur bei einem Lese-/ Schreibproblem mit dem EEPROM-Speicherchip auf
C-F0	Tritt auf, wenn keine Kommunikation zwischen der Haupt- und der Nebenplatine möglich ist
C-F2	Tritt auf, wenn ein Kommunikationsproblem zwischen dem integrierten Sensorschaftkreis und dem Micom-Haupt- oder -Untersystem besteht	Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.
C-d0	TastenproblemTritt auf, wenn eine Taste längere Zeit gedrückt wird	Reinigen Sie die Tasten und achten Sie darauf, dass an oder auf den Tasten kein Wasser zurückbleibt. Schalten Sie das Gerät aus, und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Code Bedeutung Abhilfemaßnahme
-dC-	Tritt auf, wenn der Garraumteiler während eines Carvorgangs im Doppelgarraumbetrieb entfernt wird. Tritt auf, wenn der Garraumteiler während eines Carvorgangs im Einfachbetrieb eingesetzt wird.	Der Garraumteiler darf während eines Carvorgangs im Doppelgarraumbetrieb nicht entfernt werden Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Stockdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.
S-01	SicherheitsabschaltungDie zulässige maximal Betriebsdauer für die eingestellte Temperatur wurde überschritten.Bis 100 °C - 16 StundenVon 105 °C bis 240 °C - 8 StundenVon 245 °C bis Max. - 4 Stunden	Dies ist keine Fehlfunktion des Geräts. Schalten Sie das Gerät aus, und entnehmen Sie die Speisen. Versuchen Sie es dann erneut.

Deutsch 53

Technische Daten

SAMSUNG ist ständig darum bemüht, seine Produkte zu verbessern. Aus diesem Crunde behält sich Samsung Änderungen am Design und an Bedienungsanleitungen vor.

Betriebsspannung 230 240 V		-50 Hz
Maximal angeschlossene Last 3650-3950 W
Abmessungen(B x H x T)	Hauptgerät 595 x 596 x 570 mm
	Eingebaut 560 x 579 x 549 mm
Fassungsvermögen 76 Liter

* Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse

Anhang

Produktdatenblatt

SAMSUNG SAMSUNG
Modellkennung NV7B441****, NV7B442****, NV7B443****, NV7B444****,NV7B445****, NV7B441**C*, NV7B442**C*, NV7B444**C*,NV7B451****, NV7B452****, NV7B453****, NV7B454****,NV7B455****
Energieeffizienzindex je Garraum (EEI cavity)	81,6
Energieeffizienzklasse je Garraum	A+
Energieverbrauch (Strom) beim Erhitzen einer Standardfüllung im Garraum eines Elektrobackofens während eines Programms im Ober-/Unterhitze-Modus je Garraum (elektrische Endenergie) (EC electric cavity)	1,05 kWh/Zyklus
Energieverbrauch beim Erhitzen einer Standardfüllung im Garraum eines Elektrobackofens während eines Programms im Umluftmodus je Garraum (elektrische Endenergie) (EC electric cavity)	0,71 kWh/Zyklus
Anzahl der Garräume 1
Wärmequelle je Garraum (Strom oder Gas)	Strom
Volumen je Garraum (V) 76 L
Art des Backofens Eingebaut
Gewicht des Gerätes (M)	NV7B441****: 33,4 kgNV7B442****: 33,4 kgNV7B443****: 38,4 kgNV7B444****: 33,4 kgNV7B445****: 38,4 kg	NV7B442**C*: 38,4 kgNV7B442**C*: 38,4 kgNV7B444**C*: 38,4 kg	NV7B451****: 33,4 kgNV7B452****: 38,9 kgNV7B453****: 40,9 kgNV7B454****: 38,9 kgNV7B455****: 40,9 kg

Daten ermittelt entsprechend der Norm EN 60350-1, EN 50564 und der Kommissionsverordnungen (EU) Nr. 65/2014 und (EU) Nr. 66/2014 sowie der Verordnung (EG) 1275/2008.

Gesamtleistungsaufnahme im Standby (W)(Alle Netzwerkanschlüsse sind „Ein“)		1,9 W
Zeit bis Verbrauchsminimierung (Min.)		20 Min.
WLAN Leistungsaufnahme (W) im Bereitschaftszustand 1,9 W
Bereitschaftszustand Leistungsaufnahme 1,0 W

Energiespartipps

• Halten Sie die Gerätetür während des Garvorgangs immer geschlossen, es sei denn, Sie müssen die Lebensmittel wenden. Offnen Sie die Gerätetür während des Garvorgangs so selten wie möglich, um die Temperatur im Garraum zu erhalten und so Energie zu sparen.
• Planen Sie die Verwendung des Geräts im Voraus, damit Sie es zwischen einem Garvorgang und dem nächsten nicht ausschalten müssen. So sparen Sie Energie und reduzieren die Vorwärmzeit des Geräts.
• Wenn die Carzeit mehr als 30 Minuten beträgt, können Sie das Gerät 5-10 Minuten vor Abschluss des Garvorgangs ausschalten, um Energie zu sparen. Der Garvorgang wird mit Hilfe der Restwärme abgeschlossen.
• Wenn möglich, bereiten Sie immer mehr als ein Gericht zu.

HINWEIS

Hiermit erklärt Samsung, dass diese Funkausrüstung der Richtlinie 2014/53/EU und den entsprechenden gesetzlichen Bestimmungen im Vereinigten Königreich entspricht. Der vollständige Wortlaut der EU-Konformitätserklärung und der entsprechenden Konformitätserklärung für das Vereinigte Königreich steht unter folgender Internetadresse zur Verfügung: Die offizielle Konformitätserklärung finden Sie unter http://www.samsung.com. Wechseln Sie zu „Support > Search Product Support“, und geben Sie den Modellnamen ein.

	Frequenzbereich Leistung des Senders (max.)
WLAN 2412-2472 MHz 20 dBm
Bluetooth 2402 2480 MHz 10 dBm

Open Source-Erklärung

Die in diesem Produkt verwendete Software enthält Open-Source-Code

Unter der URL http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0 finden Sie die Open Source-Lizenzinformationen in Bezug auf dieses Produkt.

FRAGEN ODER HINWEISE?

LAND RUFEN SIE UNS AN UNTER ODER BESUCHEN SIE UNS ONLINE UNTER
AUSTRIA 0800 72 67	864 (0800 -SAMSUNG) www.samsung.com/at/support
BELGIUM 02 201 24	18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707 019 70	www.samsung.com/dk/support
FINLAND 030-6227	515 www.samsung.com/fi/support
FRANCE 01 48 63 00	00 www.samsung.com/fr/support
GERMANY 06196 77	555 77 www.samsung.com/de/support
ITALIA 800 -SAMSUNG	(800.7267864) www.samsung.com/it/support
CYPRUS 8009 4000	only from landline, toll freewww.samsung.com/gr/support
GREECE	80111-5AMSUNG (80111 726 7564) only from land line([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21529099	www.samsung.com/no/support
PORTUGAL	210 608 098Chamada para a rede fixa nacional Dias úteis das 9h às 20h	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN	0771-400 300	www.samsung.com/se/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

DG68-01413A-04

Inbyggd ugn

01 Kontrollpanel 02 Dörrhandtag 03 Lucka

6 Svenska

OBS

01 Kontrolpanel 02 Dorhändtag 03 Dar

BEMÆRK

Luft Sous Vide (kun aktuelle modeller)

Naturlig damp (kun aktuelle modeller)

Sidestativ (kun aktuelle modeller)
