Produkttyp	Einbauofen
Marke	Samsung
Modell	NV75J5170BS
Kapazität	75 L
Maße (BxHxT)	595 x 595 x 575 mm
Nettogewicht	35 kg
Stromversorgung	230 V, 50 Hz, 16 A
Energieeffizienzklasse	A+
Energieverbrauch (Standardzyklus)	0,93 kWh
Gararten	Heißluft, Grill, Umluft, Unter- und Oberhitze
Reinigung	Pyrolyse
Sonderfunktionen	Auftauen, Warmhalten, Schnellkochen, Pizza
Innenbeleuchtung	Halogenlampe 40 W
Tür	Kühlglastür, abnehmbar
Bedienelemente	Touchscreen und Drehknöpfe
Timer	Zeitvorwahl, programmierbare Dauer
Sicherheit	Kindersicherung, Auto-Off, Türsicherung
Mitgeliefertes Zubehör	Gitterrost, Fettpfanne, Drehspieß
Reparaturindex	7,5 / 10
Verfügbarkeit von Ersatzteilen	Ja (10 Jahre)
Geräusch	48 dB (A)

Häufig gestellte Fragen - NV75J5170BS SAMSUNG

Wie starte ich einen Pyrolyse-Reinigungszyklus?

Entfernen Sie sämtliches Zubehör, wählen Sie den Pyrolyse-Modus auf dem Touchscreen aus, stellen Sie die Dauer ein (normalerweise 2 bis 3 Stunden) und bestätigen Sie. Die Tür verriegelt automatisch. Öffnen Sie niemals die Tür während des Zyklus.

Was tun, wenn der Ofen nicht mehr heizt?

Überprüfen Sie zuerst die Stromversorgung (Sicherung/Schalter). Wenn das Problem weiterhin besteht, könnte der Thermostat oder das Heizelement defekt sein. Wenden Sie sich an einen autorisierten Techniker. Sie können auch in der Anleitung nach dem angezeigten Fehlercode suchen.

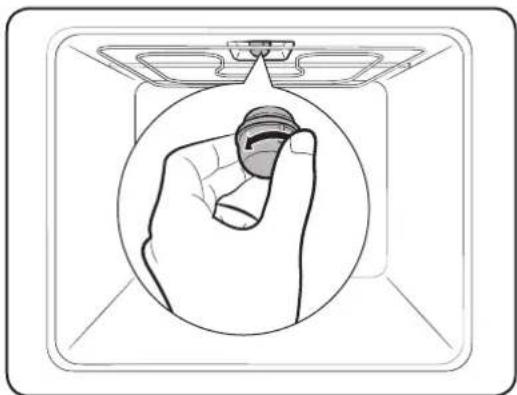

Wie tausche ich die Ofenlampe aus?

Schalten Sie die Stromversorgung aus. Entfernen Sie die Glaskappe durch Drehen (meistens nach links). Ersetzen Sie die Halogenlampe (G9, max. 40 W) durch eine neue. Achtung: Die Lampe wird sehr heiß. Setzen Sie die Kappe wieder auf.

Kann man Alufolie im Ofen verwenden?

Ja, aber mit Vorsicht: Decken Sie niemals den Ofenboden oder die Roste vollständig ab, da dies die Luftzirkulation blockiert. Vermeiden Sie den Kontakt mit den Heizelementen, um Brandgefahr zu vermeiden.

Wie stelle ich die Uhrzeit am Ofen ein?

Drücken Sie die Taste 'Uhr' (oder entsprechende Taste), verwenden Sie die Pfeile, um die Stunden und dann die Minuten einzustellen, und bestätigen Sie. Bei einigen Modellen halten Sie die Taste 'Timer' 3 Sekunden lang gedrückt.

Was bedeutet der angezeigte Fehlercode 'E-...'?

Die Fehlercodes sind in der Anleitung aufgeführt. Beispielsweise zeigt 'E-01' ein Problem mit dem Temperatursensor an. Schalten Sie den Ofen 5 Minuten lang aus und dann wieder ein. Wenn der Code bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie reinige ich die Kühlglastür?

Bauen Sie die Tür ab (siehe Anleitung: 2 seitliche Schrauben). Trennen Sie die Gläser durch Lösen der Clips. Waschen Sie mit warmem Wasser und mildem Reinigungsmittel, keine Scheuermittel. Trocknen Sie mit einem Mikrofasertuch.

Kann man zwei Gerichte gleichzeitig backen?

Ja, verwenden Sie die Heißluftfunktion für gleichmäßiges Garen. Platzieren Sie die Gerichte auf zwei verschiedenen Ebenen (Gitterrost und Fettpfanne). Blockieren Sie nicht die Belüftung.

Wie entriegelt man die Tür nach einem Pyrolyse-Zyklus?

Warten Sie, bis die Innentemperatur gesunken ist (ca. 30–60 Minuten). Die Verriegelungsanzeige erlischt automatisch. Erzwingen Sie niemals den Türgriff.

Wo finde ich Ersatzteile für dieses Modell?

Bestellen Sie online über die Samsung-Website oder bei autorisierten Händlern. Verwenden Sie die Modellnummer NV75J5170BS, um die Teile zu identifizieren (Heizelemente, Lampe, Sensor usw.). Die Verfügbarkeit ist 10 Jahre nach Kauf garantiert.

BEDIENUNGSANLEITUNG NV75J5170BS SAMSUNG

Automatisch bereiden 31

Reinigen 32

Timer 35

Geluid aan/uit 35

2 Nederlands

Slim koken 36

Handmatig koken 36

Automatisch bereiden

Benutzer- und Installationshandbuch

NV75J5170BS

Inhalt

Hinweise zu diesem Handbuch 4

In diesem Benutzerhandbuch werden folgende Symbole verwendet: 4

Sicherheitshinweise 5

Wichtige Hinweise zur Sicherheit 5

Korrekte Entsorgung von Altgeräten (Elektroschrott) 9

Automatische Energiesparfunktion 9

Installation 10

Lieferumfang 10

Netzanschluss 12

Einbau 13

Vor der ersten Verwendung 16

Anfangseinstellungen 16

Gerüche in Neugeräten 17

Intelligenter Sicherheitsmechanismus 17

Gerätetür mit Softeinzug (sanft, sicher und leise) 17

Zubehörteile 18

Bedienung 20

Bedienfeld 20

Häufig genutzte Einstellungen 21

Betriebsart 28

Sonderfunktionen 30

Automatikprogramme 31

Reinigung 32

Timer 35

Ein-/Ausschalten der Signaltöne 35

2 Deutsch

Verwendung 36

Manuelles Garen 36 Automatikprogramme 42 Testgerichte 46 Häufig verwendete Rezepte für die Automatikprogramme 48

Wartung 52

Reinigung 52 Ersetzen von Teilen 58

Fehlerbehebung 59

Problembeschreibungen 59 Informationscodes 63

Anhang 64

Produktdatenblatt 64

Hinweise zu diesem Handbuch

Vielen Dank, dass Sie sich für einen Einbaubackofen von SAMSUNG entschieden haben.

Dieses Handbuch enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen sollen, Ihr Gerät zu bedienen und zu pflegen.

Bitte nehmen Sie sich vor der Inbetriebnahme Ihres Geräts Zeit, um dieses Handbuch zu lesen und halten Sie es zur späteren Nutzung bereit.

In diesem Benutzerhandbuch werden folgende Symbole verwendet:

⚠️ WARNUNG

Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können.

⚠ VORSICHT

Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können.

HINWEIS

Nützliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät erleichtern.

Sicherheitshinweise

Die Installation dieses Geräts darf nur von einem zugelassenen Elektriker durchgeführt werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die relevanten Sicherheitsbestimmungen zu beachten.

Wichtige Hinweise zur Sicherheit

⚠️ WARNUNG

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.

Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

Wenn das Netzkabel defekt ist, muss es durch ein spezielles Kabel oder ein Bauteil ersetzt werden, das beim Hersteller oder einem zugelassenen Servicebetrieb erhältlich ist. (Nur Modelle mit fest installiertem Netzanschluss)

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen. (Nur Modelle mit Netzkabel)

Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein Schalter entsprechend den Anschlussvorschriften integriert wird.

Zur Befestigung dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten.

Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren.

Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern.

Sicherheitshinweise

Wenn dieses Gerät über eine Dampf- oder Selbstreinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und Kochutensilien vor Verwendung der Dampf- oder Selbstreinigung aus dem Gerät entfernen. Die Reinigungsfunktion ist modellabhängig.

Wenn dieses Gerät über eine Selbstreinigungsfunktion verfügt, können die Oberflächen während der Selbstreinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden. Die Reinigungsfunktion ist modellabhängig.

Verwenden Sie ausschließlich den für dieses Gerät empfohlenen Kerntemperaturfühler. (Nur Modelle mit Kerntemperaturfühler) Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden.

Stellen Sie sicher, dass das Gerät vor einem Austausch der Glühlampe vom Stromnetz getrennt wird, da sonst die Gefahr eines Stromschlags besteht.

Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um den Glaseinsatz der Gerätetür zu reinigen. Sie könnten die Oberfläche zerkratzen und damit das Glas zerbrechen lassen.

Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden.

Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren.

Kinder unter 8 Jahren müssen von dem Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

Wenn das Gerät in Betrieb ist, können die Außenflächen sehr heiß werden.

Die Gerätetür oder die Außenflächen können im Betrieb heiß werden. Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren.

Haushaltsgeräte dürfen nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden.

Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Stopper) nach vorne in den Garraum ein, sodass er einrastet und bei der Zubereitung großer Portionen eine möglichst hohe Stabilität gewährleistet.

⚠ VORSICHT

Schließen Sie das Gerät nicht an, wenn es während des Transports beschädigt wurde. Dieses Gerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden.

Versuchen Sie im Fall eines Fehlers oder Schadens am Gerät nicht, es zu benutzen.

Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können zu erheblichen Risiken für Sie selbst sowie für Dritte führen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG-Kundendienstzentrum oder Ihrem Händler in Verbindung.

Elektrische Leitungen und Kabel dürfen nicht das Gerät berühren.

Das Gerät wird über einen zugelassenen Sicherungsautomaten oder eine zugelassene Sicherung an das Stromnetz angeschlossen. Verwenden Sie niemals Mehrfachsteckdosen oder Verlängerungskabel.

Die Stromversorgung des Geräts muss bei Reparaturen oder Reinigungsarbeiten ausgeschaltet werden.

Gehen Sie vorsichtig vor, wenn Sie weitere elektrische Geräte an Steckdosen in der Nähe dieses Haushaltsgeräts anschließen.

Wenn dieses Gerät über eine Dampfgarfunktion verfügt, dürfen Sie es nicht in Betrieb nehmen, wenn der Wasserbehälter beschädigt ist. (Nur Modelle mit Dampfgarfunktion)

Sicherheitshinweise

Wenn der Wasserbehälter in irgendeiner Weise beschädigt ist, verwenden Sie das Gerät nicht und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum. (Nur Modelle mit Dampfgarfunktion)

Dieses Gerät ist nur für die Verwendung im Haushalt ausgelegt.

Während des Betriebs werden die inneren Oberflächen des Geräts so heiß, dass sie Verbrennungen verursachen können. Berühren Sie keine Heizelemente oder Innenflächen des Geräts, ohne diesen ausreichend Zeit zum Abkühlen zu lassen.

Lagern Sie kein entflammbares Material im Gerät.

Die Oberflächen des Geräts werden heiß, wenn das Gerät längere Zeit mit hoher Temperatur verwendet wird.

Passen Sie auf, wenn Sie die Gerätetür im Betrieb öffnen, da heiße Luft und Dampf schnell aus dem Gerät austreten können.

Wenn Sie Gerichte mit Alkohol zubereiten, kann der Alkohol aufgrund der hohen Temperaturen verdunsten, und dieser Dampf kann Feuer fangen, wenn er mit einem heißen Teil des Geräts in Kontakt kommt.

Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden.

Halten Sie Kinder in sicherem Abstand, wenn das Gerät in Gebrauch ist.

Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Backblech verwendet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen.

Gießen Sie kein Wasser auf den Boden des Garraums, wenn dieser heiß ist. Dies könnte Schäden an der Emailleoberfläche verursachen.

Die Gerätetür muss während des Garvorgangs geschlossen sein.

Legen Sie den Boden des Garraums nicht mit Aluminiumfolie aus, und stellen Sie keine Backbleche oder Behälter darauf. Die Aluminiumfolie reflektiert die Hitze, sodass es zu Schäden an den Emailleoberflächen und zu schlechten Garergebnissen kommen kann.

Obstsäfte hinterlassen auf den Emailleoberflächen des Garraums Flecken, die sich möglicherweise nicht mehr entfernen lassen.

Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Fettpfanne.

Stellen Sie keine Backwaren auf die geöffnete Gerätetür.

Achten Sie beim Öffnen oder Schließen der Gerätetür auf Kinder in der Nähe, da diese gegen die Gerätetür laufen oder ihre Finger einklemmen könnten.

Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür, und lehnen Sie keine schweren Objekte dagegen.

Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft.

WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, auch wenn der Garvorgang bereits abgeschlossen ist.

WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Speisen im Gerät zubereiten.

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Automatische Energiesparfunktion

• Wenn über einen bestimmten Zeitraum hinweg während des Betriebs keine Eingabe durch den Benutzer erfolgt ist, wird der Betrieb unterbrochen, und das Gerät wechselt in den Standby-Modus.
• Beleuchtung: Sie können die Beleuchtung im Garraum während des Garvorgangs durch Drücken der Taste für die Beleuchtung ausschalten. Zu Energiesparzwecken wird die Garraumbeleuchtung einige Minuten nach Beginn des Garvorgangs deaktiviert.

Installation

WARNUNG

Dieses Gerät darf nur von sachkundigem Fachpersonal installiert werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die vor Ort geltenden Sicherheitsbestimmungen zu beachten.

Lieferumfang

Vergewissern Sie sich, dass alle erforderlichen Bau- und Zubehörteile im Lieferumfang Ihres neuen Geräts enthalten sind. Wenden Sie sich bei Problemen mit diesem Gerät oder seinen Bau- und Zubehörteilen an den Händler oder das nächstgelegene Samsung-Kundendienstzentrum.

Überblick über das Gerät

01 Bedienfeld

02 Griff der Gerätetür

03 Gerätetür

10 Deutsch

Zubehörteile

Das Gerät wird mit verschiedenen Zubehörteilen geliefert, die Ihnen beim Zubereiten von Speisen nützlich sein können.

Gitterrost, Gitterrosteinsatz *, Backblech *

Universalblech *, Extra tiefes Blech *, Drehspieß *

Dreh- und Schaschlikspieß *, Ausziehbare Schienen *

HINWEIS

Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle verfügbar.

Installation

Netzanschluss

01 BRAUN oder SCHWARZ, 02 BLAU oder WEISS, 03 GELBGRÜN

Schließen Sie das Gerät an eine Steckdose an. Wenn aufgrund von Beschränkungen hinsichtlich der zulässigen Stromstärke keine Schuko-Steckdose verwendet werden darf, muss ein mehrpoliger Trennschalter (mit einem Kontaktabstand von mindestens 3 mm) verwendet werden, um die Sicherheitsbestimmungen zu erfüllen. Verwenden Sie ein ausreichend langes Netzkabel (H05 RR-F oder H05 VV-F; min. 1,5 bis 2,5 mm²).

Nennstrom (A) Mindestquerschnitt
10 < A ≤ 16 1,5 mm	2
16 < A ≤ 25 2,5 mm	2

Die entsprechenden Daten sind auf dem Typenschild des Geräts angegeben. Öffnen Sie die hintere Verkleidung des Geräts mit Hilfe eines Schlitzschraubendrehers und entfernen Sie die Schrauben der Kabelklemme. Schließen Sie dann die einzelnen Leiter an die entsprechenden Anschlussklemmen an. Die Anschlussklemme ist für den Erdungsleiter vorgesehen. Schließen Sie zuerst den gelbgrünen Leiter (Erdungsleiter) an. Dieser sollte länger sein als die anderen Leiter. Wenn Sie eine Schuko-Steckdose verwenden, muss diese auch nach Installation des Geräts zugänglich bleiben. Samsung übernimmt keine Haftung für Unfälle aufgrund fehlender oder fehlerhafter Erdung.

⚠️ WARNUNG

Treten Sie bei der Installation nicht auf die Kabel und verlegen Sie sie in ausreichendem Abstand zu wärmeerzeugenden Teilen des Geräts.

Einbau

Wenn das Gerät in einen Einbauschrank eingesetzt wird, müssen alle Kunststoffoberflächen und Klebestellen bis mindestens 90 °C und angrenzende Möbelstücke bis mindestens 75 °C hitzefest sein. Samsung übernimmt keine Haftung für Schäden aufgrund der durch das Gerät abgegebenen Wärme.

Stellen Sie das Gerät an einem Ort mit ausreichender Belüftung auf. Lassen Sie für eine optimale Belüftung zwischen dem unteren Boden des Schranks und der Rückseite eine Öffnung von etwa 50 mm frei. Wenn Sie das Gerät unter einem Kochfeld installieren, befolgen Sie die Einbauanweisungen für das Kochfeld.

Erforderliche Abmessungen für den Einbau

Der Einbauschrank muss über Lüftungsöffnungen (E) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

Deutsch 13

Installation

Einbauen des Geräts

Unterbauschrank (mm)

Der Einbauschrank muss über Lüftungsöffnungen (D) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

Halten Sie zu beiden Seiten des Geräts einen Abstand (A) von mindestens 5 mm zu den Seitenwänden des Schranks ein.

Halten Sie an der Unterseite des Geräts einen Abstand (B) von mindestens 3 mm ein, damit sich die Gerätetür reibungslos öffnen und schließen lässt.

Schieben Sie das Gerät in den Schrank, und befestigen Sie es zu beiden Seiten mit Hilfe von 2 Schrauben.

Entfernen Sie nach dem Einbau Schutzfolien, Klebebänder und sonstiges Verpackungsmaterial, und nehmen Sie die mitgelieferten Zubehörteile aus dem Garraum des Geräts. Wenn Sie das Gerät aus dem Schrank ausbauen möchten, trennen Sie zunächst die Stromversorgung, und entfernen Sie dann die 2 Schrauben zu beiden Seiten des Geräts.

⚠️ WARNUNG

Eine ausreichende Belüftung ist die Voraussetzung für die ordnungsgemäße Funktionsweise des Geräts. Verdecken Sie keinesfalls die Lüftungsöffnungen.

HINWEIS

Das tatsächliche Aussehen des Geräts kann je nach Modell variieren.

Vor der ersten Verwendung

Anfangseinstellungen

Wenn Sie das Gerät erstmalig einschalten, wird als Zeit der Standardwert „12:00“ auf dem Display angezeigt, und das Anzeigeelement für die Stunden („12“) blinkt. Gehen Sie wie folgt vor, um die richtige Uhrzeit einzustellen.

1. Stellen Sie mit dem Funktionswähler (rechtes Drehrad) zunächst den Wert für das blinkende Anzeigeelement (Stunden) ein, und drücken Sie anschließend auf OK, um mit dem Anzeigeelement für die Minuten fortzufahren.
2. Stellen Sie mit dem Funktionswähler an dem nun blinkenden Anzeigeelement die Minuten ein, und drücken Sie anschließend auf OK.

Wenn Sie die eingestellte Uhrzeit zu einem späteren Zeitpunkt ändern möchten, halten Sie die Taste ☎ 3 Sekunden lang gedrückt, und gehen Sie gemäß den oben genannten Schritten vor.

Gerüche in Neugeräten

Reinigen Sie vor der ersten Inbetriebnahme des Geräts den Garraum, um die Gerüche des Neugeräts zu entfernen.

1. Entnehmen Sie alle Zubehörteile aus dem Garraum des Geräts.
2. Betreiben Sie das Gerät eine Stunde lang bei 200 °C Heißluft oder Ober-/Unterhitze. Auf diese Weise werden sämtliche Produktionsrückstände im Gerät verbrannt.
3. Schalten Sie das Gerät anschließend aus.

Intelligenter Sicherheitsmechanismus

Wenn Sie die Gerätetür öffnen, während das Gerät in Betrieb ist, wird die Garraumbeleuchtung eingeschaltet, und sowohl der Ventilator als auch die Heizelemente werden ausgeschaltet. So werden Verletzungen wie z. B. Verbrennungen verhindert, und es wird einem unnötigen Energieverbrauch vorgebeugt. Dies ist kein Fehler oder Defekt. Schließen Sie einfach die Gerätetür, damit das Gerät den Betrieb wieder aufnimmt.

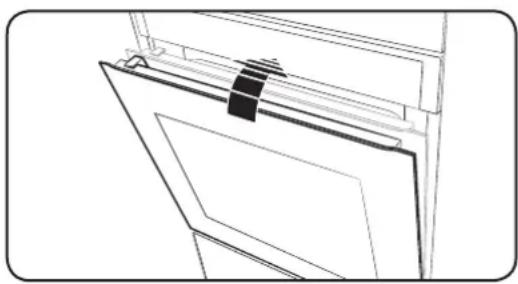

Gerätetür mit Softeinzug (sanft, sicher und leise)

Ihr Samsung-Einbaubackofen verfügt über eine Gerätetür mit Softeinzug, die sich sanft, sicher und leise schließt.

Wenn Sie die Gerätetür schließen, fangen die speziell dafür ausgelegten Scharniere die Tür ab, wenige Zentimeter bevor sie vollständig geschlossen ist. Der sanfte und leise Schließmechanismus der Gerätetür trägt maßgeblich zum verbesserten Benutzerkomfort bei. (Die Verfügbarkeit dieser Funktion ist modellabhängig.)

Die Tür beginnt sich ab ca. 15 Grad zu schließen und ist innerhalb von ca. 5 Sekunden ganz geschlossen.

Vor der ersten Verwendung

Zubehörteile

Reinigen Sie die Zubehörteile gründlich mit warmem Wasser, Reinigungsmittel und einem weichen, sauberen Tuch, bevor Sie sie zum ersten Mal verwenden.

01 Einschubhöhe 1

02 Einschubhöhe 2

03 Einschubhöhe 3

04 Einschubhöhe 4

05 Einschubhöhe 5

• Setzen Sie die Zubehörteile an der jeweils vorgesehenen Position in den Garraum des Geräts ein.
• Halten Sie zwischen dem Boden des Garraums und dem zu unterst eingesetzten Zubehörteil sowie zwischen allen eingesetzten Zubehörteilen einen Abstand von mindestens 1 cm ein.
• Beim Entnehmen von Geschirr und/oder Zubehörteilen aus dem Gerät ist äußerste Vorsicht geboten. Heiße Speisen oder Zubehörteile können Verbrennungen verursachen.
• Die Zubehörteile können sich unter Hitze verformen. Wenn sie abkühlen, nehmen sie ihre ursprüngliche Form wieder ein. Ihre Leistung oder Funktionsweise wird dadurch nicht beeinträchtigt.

Grundlegende Verwendungshinweise

Machen Sie sich vor Gebrauch mit den jeweiligen Zubehörteilen vertraut, damit Sie sie später leichter verwenden können.

Gitterrost	Der Gitterrost ist zum Grillen und Braten geeignet. Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Stopper) nach vorne in den Garraum ein.
Gitterrosteinsatz * W	Wenn Sie den Gitterrosteinsatz in Verbindung mit dem Blech verwenden, verhindern Sie, dass bei der Zubereitung entstehende Flüssigkeiten auf den Boden des Garraums tropfen.
Backblech * Das Backblech (Tiefe: 20 mm) wird zum Backen von Kuchen, Plätzchen und anderem Gebäck verwendet. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Universalblech * Das Universalblech (Tiefe: 30 mm) wird zum Garen und Braten verwendet. Verwenden Sie es zusammen mit dem Gitterrosteinsatz, um zu verhindern, dass bei der Zubereitung entstehende Flüssigkeiten auf den Boden des Garraums tropfen.Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Extra tiefes Blech * Das extra tiefe Backblech (Tiefe: 50 mm) kann zum Braten mit oder ohne Gitterrosteinsatz verwendet werden. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Drehspieß * Der Drehspieß kann zum Grillen von Lebensmitteln wie beispielsweise Hühnchen eingesetzt werden. Verwenden Sie den Drehspieß ausschließlich im Einfachbetrieb in Einschubhöhe 4, wo sich auch die Aussparung für die Spießhalterung befindet. Schrauben Sie den Handgriff des Spießes ab, bevor Sie den Spieß zum Grillen verwenden.
Dreh- und Schaschlikspieß *	Schieben Sie ein Blech in Einschubhöhe 1 oder stellen Sie es bei sehr großen Fleischportionen auf den Boden des Garraums, um während des Garvorgangs herabtropfende Flüssigkeit aufzufangen. Die Verwendung der Zubehörspieße wird nur für Fleisch bis maximal 1,5 kg empfohlen.1. Schieben Sie das Fleisch auf den Spieß. Das Fleisch lässt sich leichter auf den Spieß schieben, wenn zuvor der Handgriff an das stumpfe Ende des Spießes angeschraubt wurde.2. Umgeben Sie das Fleisch mit vorgekochten Kartoffeln und Gemüse.3. Schieben Sie die Halterung so in den mittleren Einschub, dass das „V“-förmige Teil nach vorn weist. Legen Sie den Spieß so in der Halterung ab, dass das spitze Ende zur Rückseite weist, und schieben Sie ihn vorsichtig nach hinten, bis die Spitze des Spießes in den Drehmechanismus an der Rückwand des Garraums eingesteckt ist. Das stumpfe Ende des Spießes muss in der „V“-förmigen Mulde aufliegen. (Der Spieß besitzt zwei Ösen. Diese befinden sich in der Nähe der Gerätetür, damit der Spieß nicht nach vorn rutschen kann. Die Ösen dienen zugleich als Halterung für den Handgriff.)4. Entfernen Sie den Handgriff, bevor der Garvorgang gestartet wird.5. Schrauben Sie den Handgriff nach dem Garen wieder fest, damit Sie den Spieß aus der Halterung entnehmen können.
Ausziehbare Schienen *	Sie können ein Blech wie folgt auf den Auflageflächen der ausziehbaren Schienen in den Garraum schieben:1. Ziehen Sie die ausziehbaren Schienen vollständig nach vorne.2. Legen Sie das Blech auf die Auflageflächen der Schienen, und schieben Sie es in den Garraum.3. Schließen Sie die Gerätetür.

HINWEIS

Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle verfügbar.

Bedienung

Bedienfeld

Die Front des Geräts ist in verschiedenen Material- und Farbausführungen erhältlich. Änderungen am tatsächlichen Aussehen des Geräts zum Zweck der Qualitätsverbesserung vorbehalten.

01 Moduswähler	Hiermit können Sie Betriebsarten oder Funktionen des Geräts auswählen.
02 Garraumbeleuchtung	Durch Drücken dieser Taste wird die Beleuchtung im Garraum ein- bzw. ausgeschaltet. Die Garraumbeleuchtung wird automatisch eingeschaltet, sobald die Gerätetür geöffnet oder das Gerät in Betrieb genommen wird. Sie wird zu Energiesparzwecken nach einer bestimmten Zeit ohne Benutzereingabe automatisch wieder ausgeschaltet.
03 Kindersicherung	Durch Drücken dieser Taste können Sie zur Vermeidung von Unfällen die Kindersicherung aktivieren und somit alle Bedienelemente sperren. Sie können die Funktion jedoch durch Drehen am Moduswähler deaktivieren. Halten Sie diese Taste 3 Sekunden lang gedrückt, um die Kindersicherung zu aktivieren, und halten Sie sie erneut 3 Sekunden lang gedrückt, um sie wieder zu deaktivieren. Die zugehörige Anzeige erlischt dann.
04 Schnelles Vorheizen	Mit der Funktion „Schnelles Vorheizen“ können Sie das Gerät schnell auf eine zuvor eingestellte Temperatur vorheizen.Drücken Sie auf diese Taste, um die Funktion „Schnelles Vorheizen“ zu aktivieren bzw. zu deaktivieren.Nur verfügbar für Temperaturen über 100 °C.Informationen zur Verfügbarkeit dieser Option erhalten Sie in den Abschnitten zu den einzelnen Garmodi in diesem Handbuch.
05 Timer	Mit Hilfe der Timerfunktion können Sie bei einem Garvorgang die benötigte Zeit bzw. Betriebsdauer überprüfen.
06 Display	Hier werden die jeweils ausgewählten Betriebsarten und Einstellungen angezeigt.
07 OK Hiermit bestätigen	Sie zuvor programmierte Einstellungen.
08 Zurück	Hiermit setzen Sie Ihre aktuellen Einstellungen zurück und kehren zum Hauptbildschirm zurück.
09 Temperatur Hiermit	stellen Sie die Gartemperatur ein.
10 Garzeit Hiermit stellen Sie die Garzeit ein.

11 Funktionswähler Mit dem Funktionswähler können Sie:

• die Garzeit oder -temperatur einstellen. - Menüeinträge in den folgenden Untermenüs auswählen: Reinigung, Automatikprogramme, Sonderfunktionen, Grill. - bei den Automatikprogrammen die Portionsgrößen auswählen.

HINWEIS

Das Tippen auf dem Display funktioniert möglicherweise nicht einwandfrei, wenn Sie dabei Handschuhe aus Kunststoff oder Küchenhandschuhe tragen.

Häufig genutzte Einstellungen

In allen Betriebsarten muss die Standardtemperatur und/oder -garzeit häufig geändert werden. Im Folgenden wird beschrieben, wie Sie die Temperatur und/oder die Garzeit für die ausgewählte Betriebsart nach Ihren Bedürfnissen einstellen können.

Temperatur

1. Wählen Sie mit Hilfe des Moduswählers eine Betriebsart oder Funktion aus. Im Display erscheint die Standardtemperatur für die jeweilige Auswahl.
2. Stellen Sie durch Drehen am Funktionswähler die gewünschte Temperatur ein.
3. Drücken Sie auf OK, um Ihre Einstellungen zu speichern.

HINWEIS

• Wenn Sie nicht innerhalb von einigen Sekunden weitere Einstellungen vornehmen, startet das Gerät automatisch den Garvorgang unter Verwendung der Standardeinstellungen.
• Drücken Sie zum Ändern der eingestellten Temperatur die Taste und befolgen Sie die oben beschriebenen Schritte.
• Die genaue Temperatur im Garraum kann mit Hilfe eines Thermometers und einer von einer autorisierten Stelle zugelassen Methode gemessen werden. Bei Verwendung nicht zugelassener Thermometer kommt es möglicherweise zu Messfehlern.

Bedienung

Garzeit

1. Wählen Sie mit Hilfe des Moduswählers eine Betriebsart oder Funktion aus.
2. Drücken Sie die Taste ④ und stellen Sie mit Hilfe des Funktionswählers eine Garzeit ein.
3. Optional können Sie als Endzeit für Ihren Garvorgang einen bestimmten Zeitpunkt in der Zukunft einstellen. Drücken Sie die Taste ⏻, und stellen Sie mit Hilfe des Funktionswählers eine Endzeit ein. Weitere Informationen finden Sie unter Programmende.
4. Drücken Sie auf OK, um Ihre Einstellungen zu speichern.

HINWEIS

• Sie müssen die Garzeit nicht einstellen. Das Gerät startet den Garvorgang auch dann mit der eingestellten Zeit, wenn keine Zeit angegeben wurde. In diesem Fall müssen Sie das Gerät bei Abschluss des Garvorgangs manuell ausschalten.
• Drücken Sie zum Ändern der eingestellten Garzeit die Taste 🌐 und befolgen Sie die oben beschriebenen Schritte.

Endzeit

1. Wählen Sie mit Hilfe des Moduswählers eine Betriebsart oder Funktion aus.
2. Drücken Sie die Taste ② zweimal, und stellen Sie mit Hilfe des Funktionswählers eine Garzeit ein.
3. Drücken Sie auf OK, um Ihre Einstellungen zu speichern.

HINWEIS

Drücken Sie zum Ändern der Endzeit die Taste ⚙ zweimal und befolgen Sie die oben beschriebenen Schritte.

Bedienung

Programmende

Die Funktion „Programmende“ erleichtert Ihnen das Kochen und Backen.

1. Fall:

Sie möchten um 14:00 Uhr ein Gericht zubereiten, das eine Stunde gegart werden muss und um 18:00 Uhr fertig sein soll. Stellen Sie zum Aktivieren der Funktion „Programmende“ die unter „Fertig um“ angezeigte Zeit auf „18:00“ Uhr ein. Das Gerät startet um 17:00 Uhr automatisch den Garvorgang, damit dieser gemäß Ihrer Einstellung um 18:00 Uhr beendet ist.

Aktuelle Uhrzeit: 14:00 Uhr Garzeit einstellen: 1 Stunde Endzeit einstellen: 18:00 Uhr

Das Gerät startet um 17:00 Uhr automatisch den Garvorgang, damit dieser gemäß Ihrer Einstellung um 18:00 Uhr beendet ist.

2. Fall:

Aktuelle Uhrzeit: 14:00 Uhr Garzeit einstellen: 2 Stunden

Endzeit einstellen: 17:00 Uhr

Das Gerät startet um 15:00 Uhr automatisch den Garvorgang, damit dieser gemäß Ihrer Einstellung um 17:00 Uhr beendet ist.

⚠ VORSICHT

Bewahren Sie bereits gegarte Speise nicht über einen längeren Zeitraum im Garraum auf. Die Speisen könnten verderben.

Zurücksetzen der Garzeit

Sie können die Garzeit zurücksetzen. Dies ist nützlich, wenn Sie einen Garvorgang vor dem geplanten Ende manuell unterbrechen möchten.

1. Drücken Sie während eines Garvorgangs die Taste ☐ um die verbleibende Garzeit anzuzeigen.
2. Stellen Sie durch Drehen am Funktionswähler die Garzeit auf „00:00“ ein. Alternativ können Sie auch die Taste ⇌ drücken.
3. Drücken Sie auf OK. Das Gerät setzt den Garvorgang mit der zuvor eingestellten Temperatur, jedoch ohne vorgegebene Garzeit fort.

HINWEIS

Wenn Sie die Garzeit storniert haben, müssen Sie den Vorgang manuell abbrechen, sobald die gewünschten Garergebnisse erreicht sind.

Bedienung

Zurücksetzen der Endzeit

Sie können die Endzeit zurücksetzen. Dies ist nützlich, wenn Sie einen Garvorgang vor dem geplanten Ende manuell unterbrechen möchten.

1. Drücken Sie die Taste ⑦wei Mal, während das Gerät gart.
2. Stellen Sie durch Drehen am Funktionswähler die Endzeit bzw. die aktuelle Uhrzeit ein. Alternativ können Sie auch die Taste ← drücken.
3. Drücken Sie auf OK. Das Gerät setzt den Garvorgang mit der zuvor eingestellten Temperatur, jedoch ohne vorgegebene Garzeit fort.

HINWEIS

Wenn Sie die Endzeit storniert haben, müssen Sie den Vorgang manuell abbrechen, sobald die gewünschten Garergebnisse erreicht sind.

Unterbrechen des Garvorgangs

1. Drücken Sie, während das Gerät in Betrieb ist, die Taste.

1. Drücken Sie auf OK, um den Garvorgang abzubrechen.

Alternativ können Sie auch einfach den Moduswähler auf die Position ○ stellen.

Bedienung

Betriebsart

1. Wählen Sie mit Hilfe des Moduswählers eine Betriebsart oder Funktion aus.
2. Stellen Sie je nach Bedarf die Garzeit und/oder -temperatur ein. Weitere Informationen erhalten Sie im Abschnitt "Häufig genutzte Einstellungen".
3. Optional können Sie das Gerät schnell vorheizen. Drücken Sie hierzu die Taste 🎩, und stellen Sie die Temperatur ein, auf die das Gerät vorgeheizt werden soll. Im Display leuchtet die entsprechende Anzeige 🎩.
4. Drücken Sie danach auf OK.

Das Gerät beginnt mit dem Vorheizen und erhitzt den Garraum auf die eingestellte Zieltemperatur. Nach Abschluss des Vorheizgangs erklingt ein Signalton und die Anzeige erlischt.

Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben.

HINWEIS

Sie können die Garzeit und/oder -temperatur während des Betriebs ändern.

Betriebsarten

Betriebsart		Temperaturbereich (°C)	Empfohlene Temperatur (°C)	Schnelles Vorheizen
	Heißluft	30-275 170 0
		Die durch das hintere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Backen und Braten auf mehreren Einschubhöhen gleichzeitig.
	Ober-/Unterhitze	30-275 200 0
		Die Wärme wird vom oberen und unteren Heizelement erzeugt. Diese Funktion kann zum normalen Backen und zum Braten der meisten Arten von Gerichten verwendet werden.
	Unterhitze	100-230 190 -
		Die Wärme wird durch das untere Heizelement erzeugt. Diese Betriebsart eignet sich, um Speisen wie Quiche oder Pizza am Ende des Garvorgangs von unten zu bräunen.
	Oberhitze + Heißluft	40-275 190 0
		Die durch das obere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Garen von Gerichten, bei denen eine knusprige Kruste erwünscht ist (z. B. Fleisch oder Lasagne).
	Unterhitze + Heißluft	40-275 190 0
		Die durch das untere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich für die Zubereitung von Pizza, Brot oder Kuchen.
	Grill	100-300 240 -
		Die Wärme wird durch den Großflächengrill erzeugt. Diese Betriebsart eignet sich, um Speisen auf der Oberseite zu bräunen (z. B. Fleisch, Lasagne oder Gratin).
	Bratautomatik	80-200 160 -
		Bei Auswahl von „Bratautomatik“ wird automatisch ein Vorheizzyklus gestartet und fortgesetzt, bis im Garraum eine Temperatur von 220 °C erreicht ist. Danach werden das obere Heizelement und der Heißluftventilator eingeschaltet, um zum Beispiel Fleisch scharf anzubraten. Nach dem Anbraten wird das Fleisch bei Niedertemperatur fertig gegart. Diese Betriebsart eignet sich für Rind, Geflügel oder Fisch.
	Öko-Heißluft	30-275 170 -
		Bei Auswahl von „Öko-Heißluft“ kommt ein optimiertes Heizsystem zum Einsatz, um während des Garvorgangs Energie zu sparen. Zwar verlängert sich bei dieser Betriebsart geringfügig die Garzeit, die Garergebnisse werden dadurch jedoch nicht beeinträchtigt. Beachten Sie, dass bei dieser Betriebsart kein Vorheizen erforderlich ist.
		HINWEISDie Betriebsart „Öko-Heißluft“ wurde zur Bestimmung der Energieeffizienzklasse gemäß EN60350-1 herangezogen.

Bedienung

Sonderfunktionen

Um Ihre Garergebnisse zu verbessern, können Sie verschiedene Zusatz- oder Sonderfunktionen verwenden.

1. Stellen Sie den Moduswähler auf

1. Wählen Sie mit Hilfe des Funktionswählers eine Funktion aus, und drücken Sie auf OK.
2. Stellen Sie je nach Bedarf die Garzeit und/oder -temperatur ein. Weitere Informationen erhalten Sie im Abschnitt Häufig genutzte Einstellungen.
3. Das Gerät startet den Garvorgang in der ausgewählten Betriebsart mit den Standardeinstellungen oder den von Ihnen programmierten Werten.

Überblick

Betriebsart		Temperaturbereich (°C)	Empfohlene Temperatur (°C)	Anleitung
F 1 W	Warmhalten 40-1	100 80		Verwenden Sie diese Funktion nur, um Speisen warmzuhalten, die Sie kurz zuvor gegart haben.
F 2	Geschirr erwärmen	30-80 60		Verwenden Sie diese Funktion zum Erwärmen von Koch- und Anrichtegeschirr.

Automatikprogramme

Für unerfahrene Köche bietet das Gerät insgesamt 20 Automatikprogramme. Mit Hilfe der Automatikprogramme können Sie Zeit sparen und schneller Kochen und Backen lernen. Die Garzeit und -temperatur wird entsprechend dem ausgewählten Programm und der ausgewählten Portionsgröße automatisch eingestellt.

1. Stellen Sie den Moduswähler auf AUTO
2. Wählen Sie mit Hilfe des Funktionswählers ein Programm aus, und drücken Sie auf OK. Im Display wird der verfügbare Gewichtsbereich (Portionsgröße) angezeigt.
3. Stellen Sie mit Hilfe des Funktionswählers die Portionsgröße ein und drücken Sie auf OK.

HINWEIS

Weitere Informationen finden Sie im Abschnitt zu den Automatikprogrammen in diesem Handbuch.

Bedienung

Reinigung

Ihnen stehen zwei Reinigungsfunktionen zur Verfügung. Diese Funktionen sparen Ihnen Zeit, da eine regelmäßige manuelle Reinigung entfällt.

Funktion Anleitung
C 1 Dampfreinigung		Diese Funktion dient zum Entfernen leichter Verschmutzungen mit Dampf.
C 2 Pyrolysereinigung		Bei der Pyrolyse wird der Garraum unter Verwendung sehr hoher Temperaturen gereinigt. Hierbei werden Fettrückstände verbrannt, sodass eine manuelle Reinigung leichter vonstatten geht.

Dampfreinigung

Diese Funktion dient zum Entfernen leichter Verschmutzungen mit Dampf.

1. Gießen Sie ca. 400 ml Wasser auf den Boden des Garraums, und schließen Sie die Gerätetür.

1. Stellen Sie den Moduswähler auf

1. Wählen Sie mit dem Funktionswähler das Programm C 1 (Dampfreinigung) aus, und drücken Sie dann auf OK, um den Reinigungsvorgang zu starten.

1. Reinigen Sie den Garraum mit einem feuchten Tuch.

⚠️ WARNUNG

- Öffnen Sie die Gerätetür nicht, bevor der Reinigungszyklus abgeschlossen ist. Das Wasser im Garraum ist sehr heiß und kann Verbrennungen verursachen.

HINWEIS

• Wenn der Garraum stark mit Fett verunreinigt ist, beispielsweise nach dem Braten oder Grillen, empfiehlt es sich, mit Hilfe eines Reinigungsmittels erst den hartnäckigen Schmutz von Hand zu entfernen und dann die Dampfreinigung zu aktivieren.
• Lassen Sie die Gerätetür nach Abschluss des Reinigungszyklus leicht geöffnet. So können die emaillierten Innenflächen vollständig trocknen.
• Diese Reinigungsfunktion kann erst dann aktiviert werden, wenn der Garraum des Geräts abgekühlt ist. Warten Sie, bis das Gerät abgekühlt ist, und versuchen Sie es dann erneut.
• Gießen Sie das Wasser nicht mit Schwung auf den Boden des Garraums. Gehen Sie langsam und vorsichtig vor. Andernfalls kann Wasser an der Vorderseite des Geräts austreten.

Pyrolysereinigung

Bei der Pyrolyse wird der Garraum unter Verwendung sehr hoher Temperaturen gereinigt. Hierbei werden Fettrückstände verbrannt, sodass eine manuelle Reinigung leichter vonstatten geht.

1. Entnehmen Sie alle Zubehörteile einschließlich der seitlichen Führungsschienen aus dem Garraum, und wischen Sie größere Krümel und Verunreinigungen im Inneren des Geräts weg. Andernfalls können während des Reinigungszyklus offene Flammen oder ein Brand entstehen.
2. Stellen Sie den Moduswähler auf ☐.

Bedienung

1. Wählen Sie durch Drehen am Funktionswähler das Programm für die Pyrolysereinigung (C 2) aus, und drücken Sie dann OK.
2. Wählen Sie für die Dauer des Reinigungsvorgangs eine von 3 verfügbaren Einstellungen: 1 hr 50 min, 2 hr 10 min oder 2 hr 30 min.
3. Drücken Sie auf OK, um den Reinigungsvorgang zu starten.
4. Warten Sie nach Abschluss der Reinigung ab, bis das Gerät abgekühlt ist, und wischen Sie anschließend mit einem feuchten Tuch an den Kanten der Gerätetür entlang.

⚠ VORSICHT

• Berühren Sie das Gerät nicht während eines Reinigungszyklus, da es sehr heiß werden kann.
• Halten Sie Kinder vom Gerät fern, um Unfälle zu vermeiden.
• Schalten Sie das Gerät nach Abschluss des Reinigungszyklus erst dann aus, nachdem der Kühlungsventilator das Gerät ausreichend heruntergekühlt hat und automatisch abgeschaltet wurde.

HINWEIS

• Nach Beginn des Reinigungszyklus wird der Garraum sehr heiß. Die Gerätetür wird daher aus Sicherheitsgründen verriegelt. Wenn der Reinigungszyklus abgeschlossen und das Gerät abgekühlt ist, wird die Gerätetür wieder entsperrt.
• Denken Sie daran, das Gerät vor dem Starten der Reinigungsfunktion zu leeren. Zubehörteile können sich auf Grund der hohen Temperaturen im Inneren des Geräts verformen.

Timer

Mit Hilfe der Timerfunktion können Sie bei einem Garvorgang die benötigte Zeit bzw. Betriebsdauer überprüfen.

1. Drücken Sie neben dem Display auf ☒

1. Stellen Sie mit Hilfe des Funktionswählers die gewünschte Dauer ein, und drücken Sie dann auf OK.

Ein-/Ausschalten der Signaltöne

• Halten Sie zum Ausschalten der Signaltöne die Taste für die Garraumbeleuchtung 3 Sekunden lang gedrückt.
• Halten Sie zum Einschalten der Signaltöne die Taste erneut 3 Sekunden lang gedrückt.

Verwendung

Manuelles Garen

⚠️ WARNUNG vor Acrylamid

Beim Backen von stärkehaltigen Lebensmitteln wie Kartoffelchips, Pommes frites und Brot kann gesundheitsschädliches Acrylamid entstehen. Es wird empfohlen, solche Speisen bei niedrigen Temperaturen zu garen, um ein Übergaren, Austrocknen oder Verbrennen zu vermeiden.

Tipps zu den Zubehörteilen

Im Lieferumfang des Geräts sind verschiedene Zubehörteile enthalten. Möglicherweise werden in der folgenden Tabelle mehr Zubehörteile aufgeführt, als im Lieferumfang Ihres Geräts enthalten sind. Wenn Ihnen nicht exakt die Zubehörteile aus den Zubereitungshinweisen zur Verfügung stehen, können Sie auch andere geeignete Zubehörteile verwenden, die Sie bereits besitzen. Dies wirkt sich nicht auf die Garergebnisse aus.

HINWEIS

• Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben.
• Wenn Sie die Betriebsart „Öko-Grill“ verwenden, platzieren Sie die zuzubereitenden Speisen mittig auf dem Backblech.
• Backblech und Universalblech sind untereinander austauschbar.
• Wenn Sie ölige/fettige Speisen zubereiten, empfiehlt es sich, ein Backblech unter dem Gitterrost einzusetzen, um herabtropfendes Fett aufzufangen. Wenn im Lieferumfang Ihres Geräts ein Gitterrosteinsatz enthalten ist, können Sie diesen zusammen mit dem Blech verwenden.
• Wenn im Lieferumfang Ihres Geräts ein Universalblech, ein extra tiefes Blech oder beides enthalten ist, empfiehlt es sich, bei der Zubereitung fettiger Speisen das tiefere Blech zu verwenden.

Backen Für optimale Ergebnisse wird empfohlen, den Garraum vorzuheizen.

Gericht Zubehör		Einschub-höhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Biskuit Gitterrost,	Kuchenform∅ 25-26 cm	2 160	17040
Marmorkuchen Gitterrost,	Gugelhupfform	3		175-185 50-60
Tarte Gitterrost, Tarteform	∅ 20 cm	3 190	20060
Hefe-Blechkuchen mit Obst und Streuseln	Universalblech 2			160-180 40-50
Obststreusel Gitterrost,	Auflaufform22-24 cm	3 170	18030
Scones Universalblech 3				180-190 30-35
Lasagne Gitterrost,	Auflaufform22-24 cm	3 190	20030
Baisers Universalblech 3				80-100 100-150
Soufflé Gitterrost, Soufflé-Förmchen		3		170-180 20-25
Hefeblechkuchen	Universalblech	3		150-170 60-70
Selbstgemachte Pizza 1-1,2 kg	Universalblech 2 190-210 10-15
Tiefgefrorener Blätterteigstücke, gefüllt	Universalblech 2			180-200 20-25
Quiche Gitterrost,	Auflaufform22-24 cm	2 180	19035
Gedeckter Apfelkuchen	Gitterrost, Form∅ 20 cm	2 160	17075
Pizza aus dem Kühlregal	Universalblech 3			180-200	5-10

Verwendung

Braten

Gericht Zubehör		Einschub-höhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Fleisch (Rind/Schwein/Lamm)
Lendenbraten vom Rind 1 kg	Gitterrost + Universalblech	31		160-180 50	-70
Kalbsbraten 1,5 kg Gitterrost + Universalblech		31		160-180 90	-120
Schweinebraten 1 kg Gitterrost + Universalblech		31		200-210 50	-60
Schweinenackenbra-ten 1 kg	Gitterrost + Universalblech	31		160-180 100	-120
Lammkeule 1 kg Gitterrost + Universalblech		31		170-180 100	-120
Geflügel (Huhn/Ente/Truthahn)
Brathähnchen 1,2 kg* Gitterrost + Universalblech (zum Auffangen von Fett und Flüssigkeit)		31		205 80	-100
Hähnchenteile Gitterrost + Universalblech		31		200-220 25	-35
Entenbrust Gitterrost + Universalblech		31		180-200 20	-30
Ganze Pute, klein 5 kg Gitterrost + Universalblech		31		180-200 120	-150
Gemüse
Gemüse 0,5 kg Gitterrost + Universalblech		31		220-230 15	-20
Halbierte Ofenkartoffeln 0,5 kg	Gitterrost + Universalblech	31		200	45-50
Fisch
Fischfilet, gebacken	Gitterrost + Universalblech	31		200-230 10	-15
Bratfisch	Gitterrost + Universalblech	31		180-200 30	-40

* Nach der Hälfte der Zeit wenden.

Grillen

Es wird empfohlen, den Garraum mit dem Großflächengrill vorzuheizen. Nach der Hälfte der Zeit wenden.

Gericht Zubehör		Einschub-höhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Brot
Toast Gitterrost 5				270-300 2-4
Käsetoast Universalblech 4				200 4-8
Rind
Steak* Gitterrost +Universalblech		41	[ABWG]	240-250 15-20
Burger* Gitterrost +Universalblech		41		250-270 13-18
Schwein
Schweinekoteletts Gitterrost +Universalblech		41	[SDWZ]	250-270 15-20
Bratwurst Gitterrost +Universalblech		41	[DATG]	260-270 10-15
Geflügel
Hähnchenbrust Gitterrost +Universalblech		41	[T7DS]	230-240 30-35
Hähnchenunter-schenkel	Gitterrost +Universalblech	41	[AXSD]	230-240 25-30

* Nach ^2/3 der Garzeit wenden.

Verwendung

Tiefgefrorene Fertiggerichte

Gericht Zubehör		Einschub-höhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Tiefgefrorene Pizza 0,4-0,6 kg	Gitterrost 3			200-220 15-25
Tiefgefrorene Lasagne	Gitterrost 3			180-200 45-50
Tiefgefrorene Backofen-Pommes	Universalblech 3			220-225 20-25
Tiefgefrorene Kroketten	Universalblech 3			220-230 25-30
Tiefgefrorener Backcamembert	Gitterrost 3		[TXBD]	190-200 10-15
Tiefgefrorene belegte Baguettes	Gitterrost + Universalblech	31		190-200 10-15
Tiefgefrorene Fischstäbchen	Gitterrost + Universalblech	31		190-200 15-25
Tiefgefrorene Fischburger	Gitterrost 3			180-200 20-35

Bratautomatik

Bei dieser Betriebsart wird der Garraum zunächst automatisch auf bis zu 220 °C vorgeheizt. Zum Braten des Fleisches werden dann das obere Heizelement und der Heißluftventilator verwendet. Anschließend werden die Speisen bei der zuvor ausgewählten niedrigen Temperatur schonend gegart. Dazu werden das obere und das untere Heizelement eingesetzt. Diese Betriebsart eignet sich zum Braten von Fleisch und Fisch.

Gericht Zubehör Einschubhöhe Temperatur (°C) Zeit (Stunden)
Rinderbraten Gitterrost +Universalblech		31	80-100 3-4
Schweinebraten Gitterrost +Universalblech		31	80-100 4-5
Lammbraten Gitterrost +Universalblech		31	80-100 3-4
Entenbrust	Gitterrost +Universalblech	31	70-90	2-3

Öko-Heißluft

Bei dieser Betriebsart kommt ein optimiertes Heizsystem zum Einsatz, um während des Garens Energie zu sparen. Die in diesem Abschnitt angegebenen Garzeiten beziehen sich auf einen Garvorgang ohne Vorheizen. Bei dieser Art der Zubereitung sollte der Vorheizschritt aus Energiespargründen entfallen.

Gericht Zubehör	Einschubhöhe Temperatur (°C) Zeit (in Min.)
Baisers 0,2-0,3 kg Universalblech 2 90-100 100-140
Obststreusel 0,8-1,2 kg Gitterrost 2 160-180 60-80
Backkartoffeln 0,4-0,8 kg	Universalblech 2 190-200 70-80
Würstchen 0,3-0,5 kg Gitterrost + Universalblech	31	160-180 20-30
Tiefgefrorene Backofen-Pommes 0,3-0,5 kg	Universalblech 3 180-200 25-35
Tiefgefrorene Kartoffelecken 0,3-0,5 kg	Universalblech 3 190-210 25-35
Fischfilets, gebacken 0,4-0,8 kg	Gitterrost + Universalblech	31	200-220 30-40
Knusprige Fischfilets, paniert 0,4-0,8 kg	Gitterrost + Universalblech	31	200-220 30-45
Rinderlende 0,8-1,2 kg	Gitterrost + Universalblech	21	180-200 65-75
Grillgemüse 0,4-0,6 kg	Universalblech	3	200-220	25-35

Verwendung

Automatikprogramme

In der folgenden Tabelle sind 20 Automatikprogramme zum Garen, Braten und Backen aufgeführt.

Zudem werden die entsprechenden Mengen, Gewichtsangaben und

Zubereitungsempfehlungen beschrieben. Zur einfacheren Handhabung wurden

die Betriebsart und die Garzeit vorprogrammiert. Die Rezepte für einige der

Automatikprogramme können Sie in diesem Handbuch nachlesen.

Die Automatikprogramme 1 bis 8 sowie 18 und 19 umfassen einen zusätzlichen Schritt, bei dem das Gerät vorgeheizt wird. Der Fortschritt des Vorheizvorgangs wird im Display angezeigt. Geben Sie nach dem Vorheizen bei Erklingen des Signaltons die Speisen in den Garraum.

⚠️ WARNUNG

Verwenden Sie zum Entnehmen der Speisen stets Ofenhandschuhe.

Nr.	Gericht	Gewicht (kg)	Zubehör	Einschubhöhe
A 1 Kartoffelgratin		1,0-1,5 Gitterröst 3
		Gratin aus frischen Kartoffeln in einer 22-24 cm großen Auflaufform zubereiten. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Speisen in die Mitte des Blechs stellen.
A 2 Gemüsegratin		0,8-1,2 Gitterröst 3
		Gratin aus frischem Gemüse in einer 22-24 cm großen Auflaufform zubereiten. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Speisen in die Mitte des Blechs stellen.
A 3 Lasagne		1,0-1,5 Gitterröst 3
		Selbstgemachte Lasagne in einer 22-24 cm großen Auflaufform zubereiten. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Speisen in die Mitte des Blechs stellen.
A 4	Gedeckter Apfelkuchen	1,2-1,4 Gitterröst 2
		Gedeckten Apfelkuchen in einer runden Kuchenform aus Metall mit 24-26 cm Durchmesser zubereiten. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Kuchenform in die Mitte des Blechs stellen.
A 5 Quiche Lorraine		1,2-1,5 Gitterrost 2
		Quiche-Teig zubereiten und in eine runde Quiche-Form mit 25 cm Durchmesser geben. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Füllung hinzugeben und die Form in die Mitte des Blechs stellen.
A 6 Biskuit		0,5-0,6 Gitterrost 3
		Den Teig zubereiten und in eine runde schwarze Backform aus Metall mit 26 cm Durchmesser geben. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Kuchenform in die Mitte des Blechs stellen.
A 7 Marmorkuchen		0,7-0,8 Gitterrost 2
		Den Teig zubereiten und in eine runde schwarze Gugelhupf- oder Napfkuchenform aus Metall geben. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Kuchenform in die Mitte des Blechs stellen.
A 8	Holländischer Kastenkuchen	0,7-0,8 Gitterrost 2
		Den Teig zubereiten und in eine 25 cm lange rechteckige schwarze Backform aus Metall geben. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Kuchenform in die Mitte des Blechs stellen.
A 9 Rinderlende		0,9-1,1	Gitterrost + Universalblech	2
		1,1-1,3		1
		Das Rindfleisch würzen und 1 Stunde in den Kühlschrank stellen.Mit der Fettseite nach oben auf den Gitterrost stellen.
A 10	Lammkotelett mit Kräuterkruste	0,4-0,6	Gitterrost + Universalblech	4
		0,6-0,8		1
		Die Lammkoteletts mit Kräutern und Gewürzen marinieren und auf den Gitterrost legen.

Verwendung

Nr.	Gericht	Gewicht (kg)	Zubehör	Einschubhöhe
A 11	Brathähnchen	0,9-1,1	Gitterrost +Universalblech	21
		1,1-1,3
		Das Hähnchen waschen und putzen. Mit Öl beträufeln und mit Kräutern würzen. Das Hähnchen mit der Brust nach unten auf den Gitterrost legen und bei Erklingen des Signaltons wenden.
A 12	Hähnchenbrust	0,4-0,6	Gitterrost +Universalblech	41
		0,6-0,8
		Die Bruststücke marinieren und auf den Gitterrost legen.
A 13	Forelle	0,3-0,5	Gitterrost +Universalblech	41
		0,5-0,7
		Die Fische waschen und putzen, und abwechselnd Kopf an Schwanzflosse nebeneinander auf den Gitterrost legen.Innenseite mit Zitronensaft beträufeln, salzen und Kräuter hineinlegen.Haut leicht mit einem Messer einschneiden. Mit Öl bestreichen und salzen.
A 14	Lachsfilet	0,4-0,6	Gitterrost +Universalblech	41
		0,6-0,8
		Lachsfilets oder -steaks waschen und putzen. Mit der Hautseite nach oben auf den Gitterrost legen.
A 15	Grillgemüse	0,4-0,6	Universalblech 4
		0,6-0,8
		Zucchini, Aubergine, Paprika, Zwiebel und Kirschtomaten waschen und vorbereiten. Mit Olivenöl beträufeln und mit Kräutern würzen. Gleichmäßig auf dem Blech verteilen.
A 16	Halbierte Ofenkartoffeln	0,6-0,8	Universalblech 3
		0,8-1,0
		Große Kartoffeln (je 200 g) längs halbieren. Mit der flachen Seite nach oben auf das Blech legen, mit Olivenöl bestreichen und Kräuter und Gewürze darüber streuen.
A 17	Tiefgefrorene Backofen-Pommes	0,3-0,5	Universalblech 3
		0,5-0,7
		Die tiefgefrorenen Backofen-Pommes gleichmäßig auf dem Blech verteilen.
A 18	Tiefkühlpizza	0,3-0,6	Gitterrost 3
		0,6-0,9
		Tiefkühlpizza in die Mitte des Gitterrosts legen. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons das Blech in den Garraum schieben. Die erste Einstellung ist für dünne italienische Pizza geeignet, die zweite für dicke amerikanische Pizza.
A 19	Selbstgemachte Pizza	0,8-1,0	Universalblech 2
		1,0-1,2
		Selbstgemachte Pizza mit Hefeteig zubereiten und auf das Blech legen. Die Gewichtsangabe bezieht sich auf die gesamte Pizza mit Belag, wie z. B. Sauce, Gemüse, Schinken und Käse. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons das Blech in den Garraum schieben.
A 20	Hefeteig gehen lassen	0,5-0,6	Gitterrost 2
		0,7-0,8
		Teig in einer Schüssel zubereiten und mit Frischhaltefolie abdecken.In die Mitte des Blechs stellen. Die erste Einstellung ist für Pizza- und Kuchenteig geeignet, die zweite für Brotteig.

Verwendung

Testgerichte

Gemäß EN 60350-1

1. Backen

Die Backempfehlungen gehen von einem vorgeheizten Garraum aus. Verwenden Sie nicht die Funktion „Schnelles Vorheizen“. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.

Gericht Zubehör Einschubhöhe Betriebsart				Temperatur (°C)	Zeit (in Min.)
Kleine Kuchen	Universalblech 3			165 25-30
		3		165 25-30
		1+4		155 35-40
Mürbeteigge-bäck	Universalblech 1+4	140 28-33
Wasserbiskuit	Gitterrost + Springform (Dunkel beschichtet, ø 26 cm)	2 160 35-40
		2		160 35-40
		1+4		155 45-50
Gedeckter Apfelkuchen	Gitterrost + 2 Springformen * (Dunkel beschichtet, ø 20 cm)	1 diagonal angeordnet		160 70-80
	Universalblech + Gitterrost + 2 Springformen ** (Dunkel beschichtet, ø 20 cm)	1+3 160 80-9

* Bei zwei Kuchen werden die Formen hinten links und vorne rechts auf den Rost gestellt. ** Bei zwei Kuchen werden die Formen mittig auf den Blechen/Rosten in zwei verschiedenen Einschubhöhen platziert.

2. Grillen

Heizen Sie den Garraum 5 Minuten lang mit dem Großflächengrill vor.

Gericht Zubehör Einschubhöhe Betriebsart				Temperatur (°C)	Zeit (in Min.)
Toastbrot Gitterrost 5				max. 300 1-2
Beefsteaks aus Rinder-hackfleisch* (12 Stk.)	Gitterrost + Universalblech (zum Auffangen von Fett und Flüssigkeit)	41		max. 300 1.	Seite 15-18 2. Seite 5-8

* Nach ²/₃ der Garzeit wenden.

3. Braten

Gericht Zubehör Einschubhöhe Betriebsart			Temperatur (°C)	Zeit (in Min.)
Brathähnchen	Gitterrost + Universalblech (zum Auffangen von Fett und Flüssigkeit)	31		205

* Nach der Hälfte der Zeit wenden.

Verwendung

Häufig verwendete Rezepte für die Automatikprogramme

Diese Rezepte können nur in Kombination mit den Automatikprogrammen verwendet werden.

Kartoffelgratin

Zutaten 800 g Kartoffeln, 100 ml Milch, 100 ml Sahne, 50 g aufgeschlagenes Ei, je 1 EL Salz, Pfeffer und Muskat, 150 g geriebener Käse, Butter, Thymian

Anleitung Kartoffeln schälen und in 3 mm dicke Scheiben schneiden. Mit der Butter die Innenflächen einer geeigneten Auflaufform (22-24 cm) einfetten. Die Kartoffelscheiben auf einem sauberen Geschirrtuch ausbreiten und mit einem weiteren Geschirrtuch abdecken, während die restlichen Zutaten vorbereitet werden.

Die restlichen Zutaten außer dem geriebenen Käse in eine große Schüssel geben und gut mischen. Die Kartoffelscheiben in einer Schicht leicht überlappender Scheiben in die Form legen und mit der flüssigen Zutatenmischung übergießen. Den geriebenen Käse darüber streuen und im Ofen backen. Nach dem Garvorgang mit einigen Blättern frischem Thymian bestreuen.

Gemüsegratin

Zutaten 800 g Gemüse (Zucchini, Tomaten, Zwiebeln, Karotten, Paprika, vorgekochte Kartoffeln), 150 ml Sahne, 50 g aufgeschlagenes Ei, je 1 EL Salz, Kräuter/Gewürze (Pfeffer, Petersilie oder Rosmarin), 150 g geriebener Käse, 3 EL Olivenöl, einige Blätter Thymian

Anleitung Das Gemüse waschen, putzen und in 3-5 mm dicke Scheiben schneiden. Die Gemüsescheiben in eine geeignete Auflaufform (22-24 cm) geben und das Öl darüber geben. Die restlichen Zutaten außer dem geriebenen Käse mischen und über das Gemüse geben. Den geriebenen Käse darüber streuen und im Ofen backen. Anschließend mit einigen Blättern frischem Thymian bestreuen.

Lasagne

Zutaten 2 EL Olivenöl, 500 g Rinderhackfleisch, 500 ml Tomatensauce, 100 ml Rinderfond, 150 g Lasagneplatten, 1 klein gehackte Zwiebel, 200 g geriebener Käse, je 1 EL getrocknete Petersilie, Oregano und Basilikum

Anleitung Tomatensauce zubereiten. Öl in einer Pfanne erhitzen und das Rinderhackfleisch und die gewürfelte Zwiebel etwa 10 Minuten rundum anbraten, bis alles leicht gebräunt ist. Die Tomatensauce, den Rinderfond und die getrockneten Kräuter hinzugeben. Zum Kochen bringen und 30 Minuten lang köcheln lassen. Die Lasagneplatten entsprechend den Hinweisen auf der Verpackung garen. Schichtweise die Lasagneplatten, die Sauce und den Käse in eine Auflaufform füllen. Mit Käse abschließen und im Ofen überbacken.

Gedeckter Apfelkuchen

Zutaten • Teig: 275 g Mehl, 1/2 EL Salz, 125 g weißer Streuzucker, 8 g Vanillezucker, 175 g kalte Butter, 1 aufgeschlagenes Ei

- Füllung: 750 g feste ganze Äpfel, 1 EL Zitronensaft, 40 g Zucker, 1/2 EL Zimt, 50 g Korinthen/Rosinen, 2 EL Semmelbrösel

Anleitung Das Mehl mit dem Salz in eine große Schüssel sieben. Den Streuzucker und den Vanillezucker darüber sieben. Die Butter in kleine Würfel schneiden und zur Mehlmischung geben. 3/4 des aufgeschlagenen Eis hinzufügen. Alle Zutaten in einer Küchenmaschine zu einer krümeligen Masse verarbeiten (kein homogener Teig). Den Teig mit den Händen zu Kugeln formen. In Kunststofffolie einwickeln und 30 Minuten lang kalt stellen. Die Springform (24-26 cm Durchmesser) einfetten und mit Mehl bestäuben. 3/4 des Teigs auf ca. 5 mm Dicke ausrollen. In die Form geben, sodass der Boden und die Seiten bedeckt sind. Die Äpfel schälen und entkernen. In Würfel mit einer Größe von 3/4 x 3/4 cm schneiden. Den Zitronensaft über die Äpfel geben und alles gut mischen. Korinthen/Rosinen waschen und abtupfen. Mit Zucker und Zimt mischen. Die Semmelbrösel auf dem Boden des Teigs verteilen. Leicht andrücken. Die Füllung auf dem Teig verteilen. Den restlichen Teig ausrollen. Den Teig in schmale Streifen schneiden und diagonal auf der Füllung verteilen. Den Apfelkuchen gleichmäßig mit dem restlichen aufgeschlagenen Ei bestreichen.

Verwendung

Quiche Lorraine

Zutaten • Teig: 200 g Weizenmehl, 80 g Butter, 1 Ei

- Füllung: 75 g gewürfelter magerer Speck, 125 ml Sahne, 125 g Crème fraîche, 2 aufgeschlagene Eier, 100 g geriebener Schweizer Käse, Salz und Pfeffer

Anleitung Für den Teig Mehl, Butter und Ei in eine Schüssel geben und zu einem homogenen Teig verarbeitet. Anschließend im Kühlschrank 30 Minuten lang kalt stellen. Den Teig ausrollen und in eine eingefettete Keramikform für Quiche (25 cm Durchmesser) geben. Den Boden mit einer Gabel einstechen. Eier, Sahne, Crème fraîche, Käse, Salz und Pfeffer mischen. Kurz vor dem Garen auf dem Teig verteilen.

Selbstgemachte Pizza

Zutaten • Pizzateig: 300 g Mehl, 7 g Trockenhefe, 1 EL Olivenöl, 200 ml warmes Wasser, je 1 EL Zucker und Salz

- Belag: 400 g in Scheiben geschnittenes Gemüse (Aubergine, Zucchini, Zwiebel, Tomaten), 100 g gewürfelter Schinken oder Speck, 100 g geriebener Käse

Anleitung Mehl, Hefe, Öl, Salz, Zucker und warmes Wasser in einer Schüssel zu einem feuchten Teig verarbeiten. In einer Küchenmaschine oder von Hand 5-10 Minuten lang durchkneten. Den Teig zugedeckt bei 35 °C für 30 Minuten in den Ofen stellen, damit er aufgehen kann. Den Teig auf einer mit Mehl bestäubten Fläche zu einem Rechteck ausrollen und den Teig dann auf ein Blech oder in eine Pizzaform geben. Die passierten Tomaten auf dem Teig verteilen und mit Schinken, Pilzen, Oliven und Tomaten belegen. Den geriebenen Käse darüber streuen und im Ofen backen.

Rinderlende

Zutaten 1 kg Rinderlende, 5 g Salz, 1 g Pfeffer, je 3 g Rosmarin und Thymian

Anleitung Das Rindfleisch mit Salz, Pfeffer und Rosmarin würzen und 1 Stunde in den Kühlschrank stellen. Auf den Gitterrost stellen. Im Ofen garen.

Lammkotelett mit Kräuterkruste

Zutaten 1 kg Lammkoteletts (6 Stk.), 4 gepresste große Knoblauchzehen, 1 EL frischer gehackter Thymian, 1 EL frischer gehackter Rosmarin, 2 EL Salz, 2 EL Olivenöl

Anleitung Salz, Knoblauch, Kräuter und Öl mischen und zum Lamm geben. Lammkoteletts wenden und von allen Seiten marinieren. Bei Raumtemperatur ca. 30 Minuten bis 1 Stunde ruhen lassen.

Wartung

Reinigung

⚠️ WARNING

• Vergewissern Sie sich vor jeder Reinigung, dass das Gerät und die verwendeten Zubehörteile vollständig abgekühlt sind.
• Verwenden Sie keinesfalls schleifende Reinigungsmittel, harte Bürsten, Schleifschwämme oder -tücher, Stahlwolle, Messer oder andere schleifende Materialien.

Garraum

• Verwenden Sie zum Reinigen des Garraums ein Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser.
• Reinigen Sie die Dichtungen der Gerätetür nicht von Hand.
• Um Beschädigungen der emaillierten Flächen des Garraums zu vermeiden, verwenden Sie nur handelsübliche Backofenreiniger.
• Um schwere Verunreinigungen zu entfernen, verwenden Sie einen Spezial-Backofenreiniger.

Außenflächen des Geräts

Verwenden Sie zum Reinigen der äußeren Flächen des Geräts, wie z. B. Gerätetür, Türgriff und Display, ein sauberes Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser, und wischen Sie die Flächen mit einem Blatt Küchenpapier oder einem trockenen Handtuch trocken. Aufgrund der heißen Luft, die aus dem Garraum entweicht, lagern sich insbesondere um den Handgriff Schmutz und Fett ab. Es wird daher empfohlen, nach jeder Verwendung des Geräts den Handgriff zu reinigen.

Zubehörteile

Waschen Sie sämtliche Zubehörteile nach jeder Verwendung, und trocknen Sie sie mit einem Küchenhandtuch ab. Weichen Sie Zubehörteile mit hartnäckigen Verschmutzungen etwa 30 Minuten in warmem Seifenwasser ein, bevor Sie sie waschen.

Katalytische Emailleoberfläche (nur bestimmte Modelle)

Die entnehmbaren Teile sind mit einer dunkelgrauen katalytischen Emaillebeschichtung versehen. Diese kann beim Garen im Heißluftbetrieb durch die zirkulierende Luft mit Öl und Fett verschmutzt werden. Diese Ablagerungen verbrennen jedoch bei Temperaturen von 200 °C und mehr.

1. Entnehmen Sie alle Zubehörteile aus dem Gerät.
2. Reinigen Sie den Garraum.
3. Aktivieren Sie die Betriebsart „Heißluft“, stellen Sie die höchstmögliche Temperatur ein, und lassen Sie das Gerät eine Stunde lang in Betrieb.

Gerätetür

Demontieren Sie die Gerätetür nur zu Reinigungszwecken. Gehen Sie wie folgt vor, um die Gerätetür zur Reinigung zu demontieren.

⚠️ WARNUNG

Die Gerätetür ist schwer.

1. Öffnen Sie die Gerätetür, und klappen Sie die Clips an den beiden Scharnieren auf.

1. Schließen Sie die Gerätetür um etwa 70°. Halten Sie die Gerätetür mit beiden Händen an den Seiten fest, und ziehen Sie sie nach oben, sodass die Scharniere sich lösen.
2. Reinigen Sie die Gerätetür mit Seifenwasser und einem sauberen Tuch.

1. Bauen Sie die Gerätetür anschließend wieder ein, indem Sie die oben beschriebenen Schritte 1 und 2 in umgekehrter Reihenfolge ausführen. Achten Sie darauf, dass die Clips an beiden Seiten eingeklappt sind.

Wartung

Glaseinsatz der Gerätetür

Je nach Modell verfügt die Gerätetür über 3-4 übereinander liegende Glasscheiben. Entfernen Sie den Glaseinsatz der Gerätetür nur zu Reinigungszwecken. Gehen Sie wie folgt vor, um den Glaseinsatz der Gerätetür zur Reinigung zu demontieren.

1. Entfernen Sie mit einem Schraubendreher die beiden Schrauben links und rechts an der Gerätetür.

1. Entfernen Sie wie in der Abbildung dargestellt die Abdeckungen.
2. Entnehmen Sie die erste Glasscheibe aus der Gerätetür.
3. Entnehmen Sie die zweite Glasscheibe in der abgebildeten Pfeilrichtung aus der Gerätetür.

1. Entnehmen Sie die dritte Glasscheibe in der abgebildeten Pfeilrichtung aus der Gerätetür.
2. Reinigen Sie die Glasscheiben mit Seifenwasser und einem sauberen Tuch.
3. Setzen Sie die Glasscheiben nach der Reinigung folgendermaßen wieder ein:

- Suchen Sie die in der Abbildung dargestellten Halteclips an der Gerätetür. Setzen Sie Glasscheibe 3 unterhalb von Halteclip 1, Glasscheibe 2 zwischen Halteclip 1 und 2 und Glasscheibe 1 in Halteclip 3 ein. Achten Sie auf die richtige Reihenfolge. Stellen Sie sicher, dass die bedruckte Seite der Glasscheiben nach innen weist.

⚠ VORSICHT

Damit Sie die Seiten der Glaseinsätze nicht verwechseln, ist die richtige Seite jeweils mit einem „PYRO“-Zeichen in der Ecke gekennzeichnet. Richtig: PYRO-**-** Falsch: **-**-ОЯУЧ

1. Drücken Sie nach dem Einsetzen von Glasscheibe 2 die Halteclips herunter, und überprüfen Sie, ob diese die Glasscheibe sicher halten.
2. Setzen Sie die Abdeckungen anschließend wieder ein, indem Sie die oben beschriebenen Schritte 1 und 2 in umgekehrter Reihenfolge ausführen.

⚠️ WARNUNG

Achten Sie unbedingt darauf, dass Sie die Glasscheiben wieder ordnungsgemäß einsetzen, da ansonsten heiße Luft entweichen kann.

Wartung

Wasserkollektor

Der Wasserkollektor fängt während der Garvorgänge nicht nur überschüssige Feuchtigkeit, sondern auch Speiserückstände auf. Leeren und reinigen Sie den Wasserkollektor in regelmäßigen Abständen.

⚠️ WARNUNG

Wenn Sie feststellen, dass Wasser aus dem Wasserkollektor läuft, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Seitengitter (nur bestimmte Modelle)

1. Drücken Sie mittig auf den oberen Bereich des linken Seitengitters und kippen Sie es um etwa 45° in den Garraum.

1. Ziehen Sie das linke Seitengitter unten aus den beiden Bohrungen.
2. Entfernen Sie das rechte Seitengitter auf die gleiche Weise.
3. Reinigen Sie beide Seitengitter.
4. Setzen Sie die Seitengitter anschließend wieder ein, indem Sie die oben beschriebenen Schritte 1 und 2 in umgekehrter Reihenfolge ausführen.

HINWEIS

Das Gerät arbeitet ohne Seitengitter und Einschübe.

Ausziehbare Schienen (nur bestimmte Modelle)

01 Vorderseite 02 Rückseite

1. Drücken Sie am linken Seitengitter vorsichtig oben auf die ausziehbare Schiene und ziehen Sie sie in Pfeilrichtung ab.
2. Wiederholen Sie den obigen Schritt für die ausziehbare Schiene am rechten Seitengitter.
3. Reinigen Sie beide ausziehbaren Schienen mit Seifenwasser und einem Tuch.
4. Setzen Sie die ausziehbaren Schienen nach der Reinigung wieder ein, indem Sie die oben beschriebenen Schritte 1 und 2 in umgekehrter Reihenfolge wiederholen.

Achten Sie darauf, dass Sie die vorderen und hinteren Clips an den ausziehbaren Schienen fest auf die Seitengitter stecken.

HINWEIS

Es wird empfohlen, die ausziehbaren Schienen an den Seitengittern auf Einschubhöhe 3 zu befestigen.

Wartung

Ersetzen von Teilen

Glühlampe

1. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn ganz heraus.
2. Tauschen Sie die Glühlampe aus.
3. Reinigen Sie die Glasabdeckung.
4. Drehen Sie die Glasabdeckung anschließend wieder auf die Halterung, indem Sie den obigen Schritt in umgekehrter Reihenfolge ausführen.

⚠️ WARNUNG

• Schalten Sie das Gerät vor dem Austausch der Glühlampe aus und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie ausschließlich bis 300 °C hitzebeständige Glühlampen, die für 25-40 W bei 220-240 V ausgelegt sind. Zugelassene Glühlampen sind bei dem Samsung-Kundendienstzentrum in Ihrer Nähe erhältlich.
• Fassen Sie Halogenlampen ausschließlich mit einem trockenen Tuch an. Andernfalls wird die Lampe durch Fingerabdrücke oder Schweiß verschmutzt, wodurch sich die Lebensdauer verkürzt.

Fehlerbehebung

Problembeschreibungen

Schlagen Sie bei Problemen mit diesem Gerät zuerst in der folgenden Tabelle nach und probieren Sie die dort beschriebenen Abhilfemaßnahmen. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Problem Ursache Abhilfemaßnahme
Die Tasten lassen sich nicht richtig drücken.	Haben sich Fremdkörper/-stoffe um die Tasten angesammelt?	Entfernen Sie die Fremdkörper/-stoffe, und versuchen Sie es erneut.
	Hat sich außen Feuchtigkeit angesammelt (nur berührungsempfindliche Bedienelemente)?	Wischen Sie die Feuchtigkeit weg, und versuchen Sie es erneut.
	Wurde die Kindersicherung aktiviert?	Deaktivieren Sie die Kindersicherung.
Die Uhrzeit wird nicht angezeigt.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Das Gerät startet den Betrieb nicht.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Der laufende Betrieb wird unterbrochen.	Wurde der Netzstecker aus der Steckdose gezogen?	Stecken Sie den Netzstecker wieder ein.
Das Gerät wird im Betrieb ausgeschaltet.	Wurde die zulässige Betriebsdauer überschritten?	Lassen Sie das Gerät nach längeren Garvorgängen abkühlen.
	Arbeitet der Kühlungsventilator ordnungsgemäß?	Horchen Sie, ob der Kühlungsventilator in Betrieb ist.
	Wurde das Gerät an einem Ort ohne ausreichende Belüftung aufgestellt?	Halten Sie die in der Aufstellanleitung genannten Abstände ein.
	Sind mehrere Geräte an dieselbe Steckdose angeschlossen?	Schließen Sie das Gerät an eine eigene Steckdose an.

Fehlerbehebung

Problem Ursache Abhilfemaßnahme
Das Gerät wird nicht mit Strom versorgt.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Die Außenflächen des Geräts werden im Betrieb übermäßig heiß.	Wurde das Gerät an einem Ort ohne ausreichende Belüftung aufgestellt?	Halten Sie die in der Aufstellanleitung genannten Abstände ein.
Die Gerätetür kann nicht richtig geöffnet werden.	Haben Sie zwischen Gerätetür und Garraum Essensreste angesammelt?	Reinigen Sie gründlich das Gerät und versuchen Sie erneut, die Gerätetür zu öffnen.
Die Garraumbeleuchtung ist zu dunkel oder funktioniert überhaupt nicht.	Leuchtet die Lampe zunächst und wird dann ausgeschaltet?	Die Garraumbeleuchtung wird zu Energiesparzwecken nach einer bestimmten Zeit automatisch ausgeschaltet. Sie können die Beleuchtung wieder einschalten, indem Sie die Taste für die Garraumbeleuchtung drücken.
	Wird die Lampe im Betrieb durch Zubehörteile oder Speisen verdeckt?	Reinigen Sie den Garraum und überprüfen Sie die Beleuchtung erneut.
Das Gerät verursacht Stromschläge.	Ist das Gerät ordnungsgemäß geerdet?	Überprüfen Sie, ob das Gerät ordnungsgemäß geerdet ist.
	Wird eine Steckdose ohne Schutzleiter verwendet?
Aus dem Gerät tritt Wasser aus.	In einigen Fällen kann je nach den zubereiteten Speisen Wasser oder Dampf aus dem Gerät austreten. Dies ist keine Fehlfunktion des Geräts.	Lassen Sie das Gerät abkühlen, und wischen Sie es mit einem trockenen Tuch trocken.
Aus einem Spalt in der Gerätetür tritt Dampf aus.
Im Gerät bleibt Wasser zurück.
Problem Ursache	Abhilfemaßnahme
Die Helligkeit im Garraum schwankt.	Die Helligkeit schwankt in Abhängigkeit von der abgegebenen Leistung.	Schwankungen bei der Leistungsabgabe sind während eines Garvorgangs normal. Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Der Garvorgang ist abgeschlossen, aber der Kühlungsventilator läuft weiter.	Der Ventilator läuft auch einige Zeit nach Abschluss des Garvorgangs weiter, um den Garraum abzukühlen.	Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Der Garraum wird nicht erhitzt.	Ist die Gerätetür offen? Schließen Sie die Gerätetür und starten Sie das Gerät neu.
	Wurden die falschen Einstellungen gewählt?	Schlagen Sie im Kapitel zur Bedienung des Geräts nach und stellen Sie das Gerät neu ein.
	Ist die Sicherung im Verteilerkasten durchgebrannt oder hat der Leistungsschutzschalter ausgelöst?	Ersetzen Sie die Sicherungen bzw. setzen Sie den Leistungsschutzschalter zurück. Wenn dies wiederholt passiert, rufen Sie einen Elektriker.
Im Betrieb tritt Rauch aus dem Gerät aus.	Wird das Gerät zum ersten Mal verwendet?	Bei erstmaliger Verwendung kann am Heizelement Rauch entstehen. Dies ist keine Fehlfunktion, und das Problem sollte nach der 2. oder 3. Verwendung nicht mehr auftreten.
	Befinden Sie Speisereste am Heizelement?	Lassen Sie das Gerät ausreichend abkühlen und entfernen Sie die Speisereste vom Heizelement.

Fehlerbehebung

Problem Ursache Abhilfemaßnahme
Vom Gerät geht ein Brand- oder Kunststoffgeruch aus.	Wurden Kunststoff- oder sonstige Behälter verwendet, die nicht hitzebeständig sind?	Verwenden Sie für hohe Temperaturen geeignete Glasbehälter.
Die Garergebnisse sind unzureichend.	Wurde während des Garvorgangs die Gerätetür geöffnet?	Öffnen Sie die Gerätetür im Betrieb nur dann, wenn Speisen gewendet werden müssen. Je öfter die Gerätetür im Betrieb geöffnet wird, desto stärker sinkt die Temperatur im Garraum, sodass sich die Garergebnisse verschlechtern.
Das Gerät erwärmt sich während der Pyrolysereinigung.	Die Pyrolysereinigung arbeitet mit hohen Temperaturen, sodass sich das Gerät erwärmt.	Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Während der Pyrolysereinigung entsteht Brandgeruch.	Die Pyrolysereinigung arbeitet mit hohen Temperaturen, um Essensrückstände restlos zu verbrennen.	Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Die Dampfreinigung wird nicht ausgeführt.	Ist das Gerät ausreichend abgekühlt?	Lassen Sie das Gerät ausreichend abkühlen, bevor Sie die Reinigung durchführen.

Informationscodes

Bei Störungen Ihres Geräts wird ein Informationscode im Display angezeigt. Schlagen Sie in der folgenden Tabelle nach und probieren Sie die beschriebenen Abhilfemaßnahmen aus.

Code Bedeutung Abhilfemaßnahme
C-d1	Problem mit der Verriegelung der Gerätetür	Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.
C-20	Sensorstörung
C-21
C-22
C-F1	Tritt nur bei einem Lese-/ Schreibproblem mit dem EEPROM-Speicherchip auf
C-F0	Tritt auf, wenn keine Kommunikation zwischen der Haupt- und der Nebenplatine möglich ist
C-F2	Tritt auf, wenn ein Kommunikationsproblem zwischen dem integrierten Sensorschaltkreis und dem Micom-Haupt- oder -Untersystem besteht	Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.
C-d0	TastenproblemTritt auf, wenn eine Taste längere Zeit gedrückt wird.	Reinigen Sie die Tasten und achten Sie darauf, dass an oder auf den Tasten kein Wasser zurückbleibt. Schalten Sie das Gerät aus, und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.
S-01	SicherheitsabschaltungDie zulässige maximale Betriebsdauer für die eingestellte Temperatur wurde überschritten.Bis 105 °C - 16 StundenVon 105 °C bis 240 °C - 8 StundenVon 245 °C bis Max. - 4 Stunden	Dies ist keine Fehlfunktion des Geräts. Schalten Sie das Gerät aus, und entnehmen Sie die Speisen. Versuchen Sie es dann erneut.

Anhang

Produktdatenblatt

SAMSUNG SAMSUNG
Modellbezeichnung NV75J5170BS
Energieeffizienzindex pro Garraum (EEI cavity) 80,5
Energieeffizienzklasse pro Garraum A+
Erforderlicher Energieverbrauch pro Garraum (elektrischer Endverbrauch) (EC electric cavity), um eine standardisierte Last im Garraum eines elektrisch beheizten Ofens bei Betrieb mit Ober- und Unterhitze zu erwärmen	0,95 kWh/Zyklus
Erforderlicher Energieverbrauch pro Garraum (elektrischer Endverbrauch) (EC electric cavity), um eine standardisierte Last im Garraum eines elektrisch beheizten Ofens bei Betrieb mit Umluft zu erwärmen	0,70 kWh/Zyklus
Anzahl der Garräume 1
Wärmequelle pro Garraum (Strom oder Gas) Strom
Volumen pro Garraum (V) 75 l
Gerätetyp Einbaubackofen
Gewicht des Geräts (M) 42,8 kg

Daten ermittelt entsprechend der Norm EN 60350-1 und der Kommissionsverordnungen (EU) Nr. 65/2014 und (EU) Nr. 66/2014.

Energiespartipps

• Halten Sie die Gerätetür während des Garvorgangs immer geschlossen, es sei denn, Sie müssen die Lebensmittel wenden. Öffnen Sie die Gerätetür während des Garvorgangs so selten wie möglich, um die Temperatur im Garraum zu erhalten und so Energie zu sparen.
• Planen Sie die Verwendung des Geräts im Voraus, damit Sie es zwischen einem Garvorgang und dem nächsten nicht ausschalten müssen. So sparen Sie Energie und reduzieren die Vorwärmzeit des Geräts.
• Wenn die Zubereitung mehr als 30 Minuten dauert, können Sie das Gerät 5 - 10 Minuten vor Abschluss des Garvorgangs ausschalten, um Energie zu sparen. Der Garvorgang wird mit Hilfe der Restwärme abgeschlossen.
• Wenn möglich, bereiten Sie immer mehr als ein Gericht zu.

Notizen

Notizen

Notizen

FRAGEN ODER HINWEISE?

LAND RUFEN SIE UNS AN UNTER		ODER BESUCHEN SIE UNS ONLINE UNTER
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 70	70 19 70 www.samsung.com/dk/support
FINLAND 030	-6227 515 www.samsung.com/fi/support
FRANCE 01	48 63 00 00 www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(*0,20 €/Anruf aus dem dt.Festnetz, aus dem Mobilfunk max.0,60 €/Anruf)	www.samsung.com/de/support
ITALIA 800	SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline,toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobile andland line
LUXEMBURG 26	103 710 www.samsung.com/be_fr/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
NORWAY 815	56480 www.samsung.com/no/support
PORTUGAL 808	20 7267 www.samsung.com/pt/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support

DG68-00617B-01
