Produkttyp	Einbaubackofen
Marke	Samsung
Modell	NV6786BPZSR
Abmessungen (B x H x T)	59.5 cm x 59.5 cm x 54.8 cm
Innenvolumen	78 L
Nettogewicht	42 kg
Stromversorgung	220-240 V, 50/60 Hz
Maximale Leistung	3600 W
Heizarten	Heißluft, Ober-/Unterhitze, Grill, Bodenhitze, Heißluft + Grill
Sonderfunktionen	Pyrolyse-Reinigung, Dampfgaren, Teiggehen lassen, Warmhalten
Einbauart	Unterbau oder Hochschrank
Tür	Seitlich öffnende Tür, Kaltglastür
Innenraum Material	Katalytischer Email
Kindersicherung	Bedienfeldverriegelung
Automatische Abschaltung	Ja, programmierbar
Reinigung	Pyrolyse (Selbstreinigung bei hoher Temperatur)
Beleuchtung	LED-Innenlampe
Mitgeliefertes Zubehör	Grillrost, Backblech, Bratenthermometer, Gegentür
Geschätzte Lebensdauer	10 Jahre
Reparierbarkeit (Index)	8/10 (Ersatzteile 7 Jahre verfügbar)

Häufig gestellte Fragen - NV6786BPZSR SAMSUNG

Wie installiere ich den Samsung NV6786BPZSR Backofen?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass der Ort belüftet ist und die Stromversorgung den Spezifikationen entspricht (220-240 V). Beachten Sie die in der Anleitung angegebenen Einbaumaße.

Wie verwende ich die Pyrolyse-Reinigungsfunktion?

Wählen Sie den Pyrolyse-Modus am Bedienfeld aus. Der Ofen heizt auf sehr hohe Temperatur, um Rückstände zu verbrennen. Lassen Sie nach dem Zyklus abkühlen und wischen Sie die Asche mit einem feuchten Tuch ab.

Warum heizt der Ofen nicht?

Überprüfen Sie, ob der Ofen richtig angeschlossen ist und der Schutzschalter nicht ausgelöst wurde. Stellen Sie sicher, dass die Tür geschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Samsung-Kundendienst.

Wie stelle ich den Timer und die automatische Abschaltung ein?

Verwenden Sie den Timer-Knopf, um eine Garzeit einzustellen. Die automatische Abschaltung kann durch Drücken der Taste 'Verzögerter Start' programmiert werden. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung.

Kann ich eine Aluminium-Backform in diesem Ofen verwenden?

Es wird davon abgeraten, Aluminium direkt an den Wänden zu verwenden, da dies den Email beschädigen kann. Verwenden Sie geeignete Glas-, Keramik- oder Edelstahlbehälter.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten 'Menü' und 'OK' für 3 Sekunden. Ein Schlosssymbol wird angezeigt. Zum Deaktivieren wiederholen Sie den Vorgang.

Ist ein Bratenthermometer im Lieferumfang enthalten?

Ja, der Ofen wird mit einem Bratenthermometer geliefert. Stecken Sie es in das Fleisch und schließen Sie es an die dafür vorgesehene Buchse im Inneren an. Der Ofen passt die Temperatur automatisch an.

Wie tausche ich die Innenlampe aus?

Trennen Sie den Ofen vom Netz. Entfernen Sie die Glasabdeckung der Beleuchtung (normalerweise hinten). Ersetzen Sie die Lampe durch eine Halogenlampe mit denselben Spezifikationen (230 V, 25 W). Setzen Sie die Abdeckung wieder auf.

Was tun, wenn ein Fehlercode angezeigt wird?

Notieren Sie den Fehlercode (z.B. E-01). Schlagen Sie im Abschnitt Fehlerbehebung der Bedienungsanleitung nach. Wenn der Code auf ein Problem mit dem Thermometer oder der Temperatur hinweist, trennen Sie die Stromversorgung für 5 Minuten und versuchen Sie es erneut. Wenden Sie sich an den Kundendienst, wenn der Fehler bestehen bleibt.

Wo kann ich Ersatzteile für dieses Modell kaufen?

Ersatzteile sind auf der offiziellen Samsung-Website oder bei autorisierten Händlern erhältlich. Der Ofen hat eine Ersatzteilverfügbarkeit von 7 Jahren nach Produktionsende.

BEDIENUNGSANLEITUNG NV6786BPZSR SAMSUNG

VERDEELPLAATMODUS INSTELLEN

52_ technische gegevens

Dieses Handbuch ist zu 100 % auf Recyclingpapier gedruckt.

imagine the possibilities

DEUTSCH

Vielen Dank, dass Sie sich für dieses Gerät von

Samsung entschieden haben. Wenn Sie umfassenderen

Service wünschen, registrieren Sie Ihr Gerät unter

www.samsung.com/register

SAMSUNG

Arbeiten mit dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für einen SAMSUNG-Einbauofen entschieden haben.

Diese Bedienungsanleitung enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen sollen, Ihr Gerät zu bedienen und zu pflegen.

Bitte nehmen Sie sich vor der Inbetriebnahme Ihres Ofens Zeit, um diese Bedienungsanleitung zu lesen und halten Sie sie für spätere Nutzung bereit.

In dieser Bedienungsanleitung werden folgende Symbole verwendet:

ACHTUNG oder VORSICHT: Wichtiger Hinweis

Sicherheitsmaßnahmen

Die Installation dieses Ofens darf nur von einem zugelassenen Elektriker durchgeführt werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die relevanten Sicherheitsbestimmungen zu beachten.

Elektrische Sicherheit

Schließen Sie den Ofen nicht an, wenn er beim Transport beschädigt wurde.

• Dieses Haushaltsgerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden.
• Im Fall eines Fehlers oder Schadens am Gerät versuchen Sie nicht, es zu benutzen.
• Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können Sie und andere erheblichen Risiken aussetzen. Wenn Ihr Ofen repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG-Kundendienstcenter oder Ihrem Händler in Verbindung.
• Wenn das Netzkabel defekt ist, muss es durch ein spezielles Kabel oder ein Bauteil ersetzt werden, das beim Hersteller oder einem zugelassenen Servicebetrieb erhältlich ist. (Nur Geräte mit fest installiertem Netzanschluss)
• Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen. (Nur Geräte mit Netzkabel)
• Elektrische Leitungen und Kabel dürfen nicht den Ofen berühren.
• Der Ofen wird über einen zugelassenen Sicherungsautomaten oder eine zugelassene Sicherung an das Stromnetz angeschlossen. Verwenden Sie niemals mehrere Mehrfachstecker oder Verlängerungsschnüre.
• Das Typenschild befindet sich an der rechten Seite der Klappe. • Die Stromversorgung des Geräts muss bei Reparaturen oder beim Reinigen ausgeschaltet werden.
• Geben Sie Acht, wenn Sie elektrische Geräte in Netzsteckdosen nahe dem Herd stecken.
• Dieses Gerät ist nicht zum Gebrauch durch Personen (auch Kinder) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt. Von dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine für ihre Sicherheit verantwortliche Person eine Unterweisung zur Bedienung des Geräts erhalten haben.
• Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein Schalter entsprechend den Anschlussvorschriften integriert wird.

2 Arbeiten mit dieser Bedienungsanleitung

WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie kleine Kinder deshalb fern, um Verbrennung zu verhindern. WARNUNG: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Ofens nicht berühren. Kinder unter 8 Jahren sollten von dem Gerät ferngehalten werden, es sei denn sie werden ständig beaufsichtigt. WARNUNG: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Glühlampe auswechseln, da sonst die Gefahr eines elektrischen Schlags besteht.

Sicherheit im Betrieb

• Dieser Ofen ist nur für das Kochen im Haushalt ausgelegt.
• Während des Betriebs werden die inneren Oberflächen des Ofens so heiß, dass sie Verbrennungen verursachen können. Berühren Sie keine Heizelemente oder Innenflächen des Ofens, ohne diesen ausreichend Zeit zum Abkühlen zu lassen. Lagern Sie kein entflammbares Material im Ofen. Die Ofenflächen werden heiß, wenn das Gerät längere Zeit mit hoher Temperatur verwendet wird.
• Passen Sie beim Kochen auf, wenn Sie die Ofenklappe öffnen. Heißluft und Dampf können schnell aus dem Ofen austreten.
• Wenn Sie Gerichte mit Alkohol kochen, kann der Alkohol aufgrund der hohen Temperaturen verdunsten, und dieser Dampf kann Feuer fangen, wenn er mit einem heißen Teil des Ofens in Kontakt kommt.
• Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden.
• Halten Sie Kinder in sicherem Abstand, wenn der Ofen in Gebrauch ist.
• Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Kuchenblech verwendet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen.
• Gießen Sie kein Wasser auf den Ofenboden, wenn dieser heiß ist. Dies konnte Schäden der Emailleoberfläche verursachen. Die Ofenklappe muss während des Kochens geschlossen sein.
• Verkleiden Sie den Ofenboden nicht mit Aluminiumfolie, und stellen Sie keine Kuchenbleche oder Behälter darauf. Die Aluminiumfolie sperrt die Hitze aus, sodass es zu Schäden an den Emailleoberflächen und zu schlechten Kochergebnissen kommen kann.
• Obstsäfte hinterlassen auf den Emailleoberflächen des Ofens Flecke, die sich möglicherweise nicht mehr entfernen lassen. Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Tropfpfanne.
• Stellen Sie keine Backwaren auf die offene Ofenklappe.
• Kleinere Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.
• Achten Sie beim Öffnen oder Schließen der Gerätetür darauf, dass sich keine Kinder in der Nähe aufhalten, da diese andernfalls gegen die Tür laufen oder sich die Finger in der Gerätetür quetschen könnten.
• Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Ofens nicht berühren.
• Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.
• Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.
• Haushaltsgeräte sollen nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden.
• Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um das Glas der Ofentür zu reinigen. Sie könnten die Oberfläche zerkratzen, und damit das Glas zerbrechen lassen.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät nur unter Aufsicht reinigen oder warten.
• Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden.
• Während des Reinigungsprogramms können die Oberflächen heißer als üblich werden und deshalb sollten Sie Kinder fernhalten.
• Verschüttetes muss vor dem Reinigen entfernt werden und im Reinigungshandbuch angegebene Utensilien können beim Reinigen im Ofen gelassen werden.

Sicherheitsmaßnahmen

3

• Wenn dieses Gerät über eine Dampf- oder Selbstreinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und Kochutensilien vor der Dampfreinigung oder Selbstreinigung aus dem Ofen entfernen.
• Wenn dieses Gerät über eine Selbstreinigungsfunktion verfügt, können die Oberflächen während der Selbstreinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden.
• Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür, und lehnen Sie keine schweren Objekte dagegen.
• Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft.

WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, selbst wenn Sie mit dem Kochen fertig sind.

WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Nahrungsmittel im Ofen zubereiten.

HINWEISE ZUR ENTSORGUNG

Entsorgung des Verpackungsmaterials

• Alle Verpackungsmaterialien des Geräts sind vollständig recyclingfähig.
• Entsorgen Sie die Verpackungsmaterialien im entsprechenden Behälter bei Ihrer örtlichen Annahmestelle.

Entsorgen von Altgeräten

WARNUNG: Vor dem Entsorgen Ihres Altgeräts machen Sie es bitte betriebsuntüchtig, damit es nicht zu einer Gefahrenquelle werden kann.

Zu diesem Zweck trennen Sie das Gerät vom Stromnetz und entfernen das Netzkabel.

Für den Umweltschutz ist es wichtig, dass Altgeräte auf ordnungsgemäße Weise entsorgt werden.

• Das Gerät darf nicht im Hausmüll entsorgt werden. - Information über Sperrmülltermine und öffentliche Deponien erhalten Sie von Ihrem örtlichen Müllentsorger oder Ihrer Gemeinde.

KORREKTE ENTSORGUNG VON ALTGERÄTEN (ELEKTRO- UND ELEKTRONIKSCHROTT)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

4 Sicherheitsmaßnahmen

Inhalt

Installieren des Ofens

Bauteile und Funktionen

Vor dem ersten Kochen

Verwenden des Ofens

Reinigung und Pflege

Garantie und Service

Technische Daten

6 Sicherheitshinweise für den Installateur 6 Einbau in einen Unterschrank 8 Anschließen an das Netz 9 Herd 10 Steuerelemente des Ofens 10 Zubehör 12 Verwenden des Zubehörs 13 Spezialfunktionen 14 Einstellen der Uhrzeit 15 Erstreinigung:

16 Einstellen des Teilerbetriebs 19 Einstellen der Ofentemperatur 20 Garzeit 21 Ausschalten des Ofens 22 Küchentimer 22 Lampentaste 23 Kindersicherung 23 Ausschalten des Signaltons 24 Ofenfunktionen 32 Testgeschirr 33 Automatische Kochprogramme 41 Dampfreinigung 43 Schnelltrocknen 43 Das Äußere des Ofens 43 Das Innere des Ofens 43 Zubehör 44 Reinigen der Ofenklappe 47 Seitliche Schienen 48 So reinigen Sie das obere Heizelement (Zubehör) 49 Austauschen der Lampe 50 Häufig gestellte Fragen und Fehlerbehebung 52 Technische Daten

Inhalt 5

Installieren des Ofens

Die Elektroinstallation dieses Ofens darf nur von einem zugelassenen Elektriker durchgeführt werden.

Der Ofen muss entsprechend der mitgelieferten Anleitung installiert werden.

Entfernen Sie nach der Installation die Vinylschutzfolie von der Klappe.

Entfernen Sie nach der Installation die Schutzfolie von den Innenflächen des Ofens.

Sicherheitshinweise für den Installateur

• Die Installation muss Schutz vor Berührung von Strom führenden Teilen gewährleisten. - Der Küchenschrank, in den das Gerät eingebaut wird, muss die Stabilitätsanforderungen von DIN 68930 erfüllen.

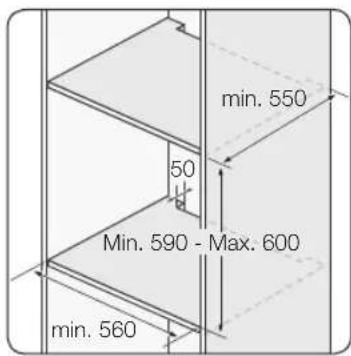

Einbau in einen Unterschrank

- Beachten Sie die Mindestabstände.

- Sichern Sie den Ofen auf beiden Seiten mit Schrauben.

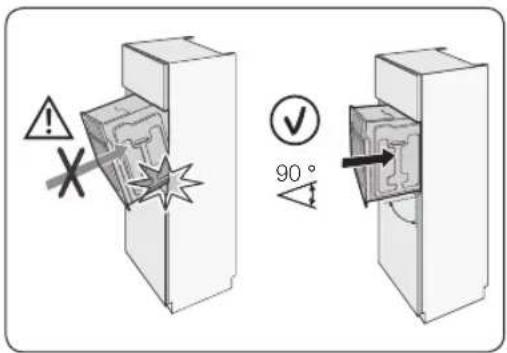

Einbau in einen Hochschrank

- Beachten Sie die Mindestabstände.

- Achten Sie beim Einschieben des Ofens auf den richtigen Ausrichtungswinkel.

Anschließen an das Netz

Die elektrischen Anschlüsse müssen gemäß den Angaben der Anschlussplatte auf der Rückseite des Geräts von einem Elektroinstallateur vorgenommen werden. Dieser Installateur muss gewährleisten, dass das Gerät entsprechend den Anschlussanweisungen und den örtlichen Bestimmungen angeschlossen wird. Wenn das Gerät nicht mit einem Stecker an

das Stromnetz angeschlossen wird, muss versorgungsseitig ein Multipoltrennschalter (mit einem Kontaktabstand von mindestens 3 mm) vorgesehen werden, um die Sicherheitsbestimmungen zu erfüllen.

Wenn das Netz angeschlossen ist, wird die Elektronik des Ofens initialisiert. Dabei wird die Beleuchtung für einige Sekunden ausgeschaltet. Das Elektrokabel (H05 RR-F oder H05 W-F; min 1,5 m, 1,5 - 2,5 mm²) muss ausreichend lang sein, damit es an den Ofen angeschlossen werden kann, auch wenn dieser auf dem Boden vor seinem Einbauschrank steht.

Öffnen Sie die hintere Verkleidung des Ofens, und entfernen Sie die Verbindungsschraube und die Kabelklemme, ehe Sie die stromführenden Drähte in die entsprechenden Anschlussklemmen einführen.

Die Erdung muss an die (⊥)-Klemme des Ofens angeschlossen werden.

Wenn der Ofen mit einem Stecker an das Stromnetz angeschlossen wird, muss dieser Stecker auch nach dem Einsetzen des Ofens zugänglich bleiben.

Wir übernehmen keine Haftung bei Unfällen, die auf fehlende oder fehlerhafte Erdung zurückzuführen sind.

8. Installieren des Ofens

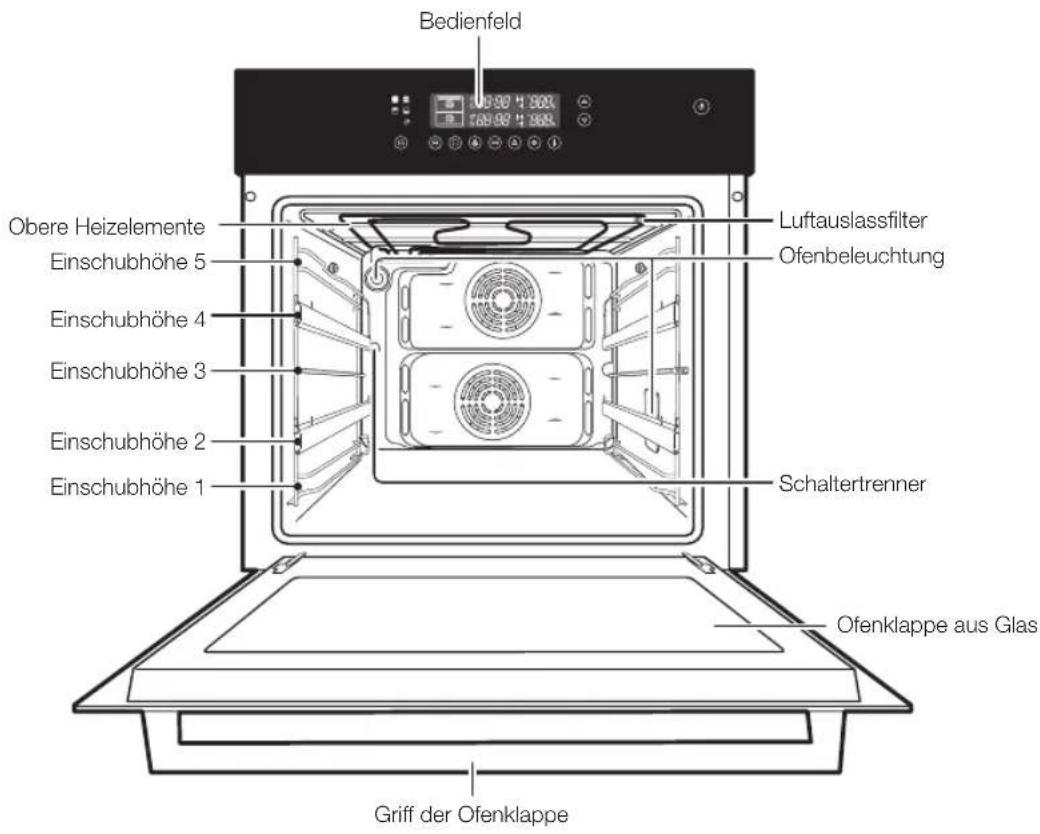

Bauteile und Funktionen

Herde

02 Bauteile und Funktionen

Die Einschubhöhen sind von unten nach oben nummeriert.

Die Einschubhöhen 4 und 5 werden hauptsächlich mit der Grillfunktion verwendet.

Die für Ihr Gericht geeignete Einschubhöhe finden Sie in den Zubereitungshinweisen in diesem Handbuch.

Bauteile und Funktionen

STEUERELEMENTE DES OFENS

1. Ein/Aus-Taste
2. Kammerwahltaste
3. Automatisch erhitzen
4. Kochmodus
5. Lampentaste
6. Garzeit
7. Küchentimer
8. Uhrzeit
9. Temperatur
10. Zeit/Temperatur
11. Info-Anzeige

Ein/Aus-Taste

Durch Drücken dieser Taste schalten Sie den Ofen ein bzw. aus.

Sobald Sie die Ein/Aus-Taste drücken, leuchten die Tasten und die Anzeige wird ausgeschaltet. Anschließend sind alle Tasten bis auf die Ein/Aus-Taste deaktiviert.

Wenn Sie die Ein/Aus-Taste drücken, leuchten die anderen Tasten wieder und die Anzeige wird erneut eingeschaltet. Demzufolge sind alle Tasten aktiviert.

ZUBEHÖR

Das folgende Zubehör ist im Lieferumfang des Ofens enthalten:

1. Gitterrost (Zubehör) für Teller, Kuchenformen, Brat- und Grillbehälter.

1. Gitterrost (Zubehör) zum Braten.

1. Backblech (Zubehör) für Kuchen und Biskuit.

10_Bauteile und Funktionen

1. Tropfpfanne (Zubehör) zum Braten und Auffangen von Bratensaft oder tropfendem Fett.
2. Teiler (Zubehör) für die Zubereitung im Doppelkammerbetrieb, in der unteren und oberen Kammer. Schieben Sie den Teiler in Einschub 3. An der Rückwand des Garraums befindet sich ein Fühler, der die Anwesenheit des Teilers feststellt. Schieben Sie den Teiler ganz bis zum Ende ein.
3. Grillspieß (Zubehör) 2 Haltegabeln, ein abnehmbarer Griff und eine Halterung, die in den 3. Einschub von unten kommt. Zum Grillen am Spieß stecken Sie den Spieß in die Öffnung an der Rückwand im Garraum des Ofens. Schieben Sie die Tropfpfanne in Einschub 1, wenn Sie den Spieß verwenden.
4. Drehspieß und Schaschlik. (Zubehör)
5. Fettfilter. (Zubehör)

Der Fettfilter wird innen an der Rückwand des Ofens installiert und schützt den Lüfter, den runden Heizkörper und den Ofen selbst vor Verunreinigungen, insbesondere durch spritzendes Fett. Wir empfehlen, den Fettfilter bei der Zubereitung von Fleisch zu verwenden. Nehmen Sie den Filter beim Backen immer heraus! Wenn der Filter beim Backen von Kuchen oder Gebäck nicht entfernt wird, kann dies zu sehr schlechten Backergebnissen führen.

Anwendung:

• Schieben Sie die Tropfpfanne (kein Dreifuß) in Einschub 1, um die Bratenflüssigkeit aufzufangen, oder stellen Sie sie auf den Boden des Ofens, wenn das gegrillte Stück Fleisch zu groß ist.
• Schieben Sie zuerst eine der Gabeln auf den Spieß und dann das Stück Fleisch, das gegrillt werden soll;
• Gemüse und vorgekochte Kartoffeln können Sie an den Rand der Tropfpfanne legen, damit diese gleichzeitig gegart werden.
• Platzieren Sie die Halterung auf den mittleren Einschub, so dass das „V“-förmige Teil nach vorn weist.
• Der Spieß lässt sich leichter einstecken, wenn der Handgriff an das stumpfe Ende angeschraubt wird.
• Legen Sie den Spieß in der Halterung ab, so dass das spitze Ende zur Rückseite weist, und schieben Sie ihn vorsichtig, bis die Spitze des Spießes in den Drehmechanismus auf der Rückwand des Ofens eingesteckt ist. Das stumpfe Ende des Spießes muss auf der „V“-Form ruhen. (Der Spieß besitzt zwei Ösen. Diese befinden sich in der Nähe der Ofenklappe, damit der Spieß nicht nach vorn rutschen kann. Die Ösen dienen zugleich als Halterung für den Handgriff.)
• Lösen Sie den Handgriff, ehe Sie grillen. Schrauben Sie den Handgriff nach dem Grillen wieder fest, damit Sie den Spieß aus der Halterung entnehmen können.

WARNUNG: Entnehmen Sie vor Verwendung der Pyrolyse das gesamte Zubehör sowie alle sonstigen ungeeigneten Teile. Diese müssen von Hand gereinigt werden.

VERWENDEN DES ZUBEHÖRS

Kuchenblech, Tropfpfanne und Gittergrill müssen korrekt in die seitlichen Führungsschienen eingeführt werden. Wenn Sie das fertige Gericht aus dem Ofen herausnehmen, achten Sie besonders auf heiße Kochgeräte und Oberflächen.

Beispiel: Einschubhöhe 1: Tropfpfanne Einschubhöhe 4: Backblech

Wenn Sie die Tropfpfanne oder das Kuchenblech benutzen, um Flüssigkeiten aufzufangen, die von den kochenden Gerichten heruntertropfen, stellen Sie sicher, dass die Pfanne oder das Blech richtig in die seitlichen Führungsschienen eingesetzt ist. Wenn diese Teile die untere Fläche des Ofens berühren, kann die Emailleoberfläche beschädigt werden. Bleche und Pfannen auf Einschubhöhe 1 sollten einen Mindestabstand von 2 cm zur unteren Fläche des Ofens aufweisen.

Teiler, Gittergrill, Backblech und Tropfpfanne

Anordnen des Teilers

Schieben Sie den Teiler in Einschub 3 des Ofens.

Anordnen des Gittergrills

Schieben Sie den Gittergrill in den gewünschten Einschub.

Anordnen des Backblechs oder der Tropfpfanne

Schieben Sie das Kuchenblech und/oder die Tropfpfanne in den gewünschten Einschub.

WARNUNG: Wenn Sie im Teilerbetrieb mit Ober-, Unter- und Doppelkammer kochen möchten, müssen Sie den Teiler einschieben.

12_Bauteile und Funktionen

SPEZIALFUNKTIONEN

Der Ofen wird mit den folgenden Spezialfunktionen geliefert.

Teilermodi

Mit eingeschobenem Teiler kann in zwei getrennten Kammern unabhängig voneinander gekocht werden. Dies ist nicht nur bedienungsfreundlich, sondern spart auch Energie.

Dampfreinigung

Die Selbstreinigungsfunktion des Ofens nutzt Dampfenergie, um Fett- und Kochrückstände zu entfernen und den Garraum des Ofens auf sichere Weise zu reinigen.

Sicherheitsabschaltung

Wenn keine Kochzeit angegeben wird, schaltet sich der Ofen nach Ablauf folgender Zeiten selbsttätig ab.

Abschaltzeiten bei verschiedenen Temperatureinstellungen

Unter 105 °C 16 Stunden
Von 105 °C bis 240 °C 8 Stunden
Von 245 °C bis 300 °C 4 Stunden

Die Elektrik dieses Ofens verfügt über eine Thermoabschaltung. Wenn der Ofen übermäßig hohe Temperaturen erreicht, schaltet das System die Stromversorgung der Heizelemente für eine gewisse Zeit ab.

Kühlungsventilator

Während des Kochens ist es normal, dass Heißluft aus dem Entlüftungsschlitz auf der Vorderseite des Ofens austritt.

Der Kühlungsventilator bleibt auch nach dem Ausschalten des Ofens eingeschaltet. Er wird nach 25 Minuten ausgeschaltet, oder wenn die Innentemperatur im Ofen auf 60 °C gefallen ist.

Vor dem ersten Kochen

Einstellen der Uhrzeit

Stellen Sie nach dem Anschließen des Geräts an das Stromnetz noch vor dem ersten Einsatz die Uhrzeit ein.

1. Drücken Sie die Taste zum Einstellen der Uhrzeit.

Die Anzeigen „0“ und „12:00“ beginnen zu blinken.

2 Stellen Sie die Stunde durch Drehen am Auswahlschalter für Zeit/Temperatur ein.

Beispiel: Einstellen der Uhrzeit „1:30“ Warten Sie etwa 10 Sekunden. Die Uhr hört auf zu blinken, und es wird die aktuell eingestellte Uhrzeit angezeigt.

3 Drücken Sie die Taste zum Einstellen der Uhrzeit.

Die Anzeigen „♡“ und „:00“ beginnen zu blinken.

4 Stellen Sie die Minuten durch Drehen am Auswahlschalter für Zeit/Temperatur ein.

„④beginnt zu blinken.

5 Drücken Sie die Taste zum Konfigurieren der Uhrzeit, um das Einstellen der Uhr zu beenden, oder warten Sie etwa 10 Sekunden.

„ ⁴ wird nicht mehr angezeigt, und „30“ hört auf zu blinken. In der Anzeige wird die aktuelle Uhrzeit angezeigt. Sie können das Gerät nun einsetzen.

14_Vor dem ersten Kochen

ERSTREINIGUNG:

Reinigen Sie den Ofen gründlich, ehe Sie ihn zum ersten Mal verwenden.

Verwenden Sie keine scharfen oder schleifenden Reinigungsmittel. Die Oberfläche des Ofens könnte dadurch beschädigt werden. Bei Öfen mit Emaillefront verwenden Sie handelsübliche Reinigungsmittel.

So reinigen Sie den Ofen:

1. Öffnen Sie die Gerätetür. Die Beleuchtung geht an.
2. Reinigen Sie alle Ofenbleche, sämtliches Zubehör und die seitlichen Führungsschienen mit warmem Wasser oder Spülmittel. Polieren und trocknen Sie das Gerät mit einem weichen sauberen Tuch.
3. Waschen Sie das Innere des Ofens auf dieselbe Weise.
4. Wischen Sie die Vorderseite des Geräts mit einem feuchten Tuch ab.

Kontrollieren Sie, ob die Uhr korrekt eingestellt ist. Entfernen Sie das Zubehör, und betreiben Sie den Ofen im Umluftbetrieb 1 Stunde lang bei 200 °C, ehe Sie ihn verwenden. Dabei entsteht ein unverwechselbarer Geruch. Dies ist normal, stellen Sie aber sicher, dass Ihre Küche in dieser Vorbereitungszeit gut belüftet ist.

Verwenden des Ofens

EINSTELLEN DES TEILERBETRIEBS

Setzen Sie den Teiler für die Zubereitung im Doppelkammerbetrieb, in der oberen oder unteren Kammer ein. Nehmen Sie den Teiler heraus, wenn Sie den Einfachbetrieb nutzen möchten. Anschließend wählen Sie mit Hilfe der Kammerwahltaste die gewünschte Betriebsart aus. Einzelheiten hierzu finden Sie in der folgenden Tabelle.

1. Wählen Sie mit der Kammerwahltaste die gewünschte Ofenkammer aus.

1. Drücken Sie die Taste zum Auswählen des Kochmodus. (Bei Einfachbetrieb können Sie diesen Schritt überspringen.)

1. Wählen Sie durch Drehen am Drehrad für Zeit /Temperatur die gewünschte Ofenfunktion aus. Wenn 3 Sekunden lang keine Einstellungen vorgenommen werden, startet der Ofen automatisch mit der gewählten Betriebsart und Funktion.

Teilermodi

Teiler-modus Markierung Ofenfunktion			Teilereinschieben	Hinweise zur Nutzung
Obere Kammer		1. Umluft2. Oberhitze mit Umluft3. Großer Grill	Ja	Diese Betriebsart spart Energie und Zeit, wenn Sie kleine Mahlzeiten zubereiten.
Doppelkammer		Obere und untere Kammer Teilerfunktion	Ja	Sie können zwei Gerichte mit unterschiedlicher Temperatur gleichzeitig kochen.

16_ Verwenden des Ofens

Teiler-modus Markierung Ofenfunktion			Teiler einschieben	Hinweise zur Nutzung
Untere Kammer		1. Umluft2. Unterhitze und Umluft	Ja	Diese Betriebsart spart Energie und Zeit, wenn Sie kleine Mahlzeiten zubereiten.
Einfachbetrieb		1. Umluft2. Oberhitze mit Umluft3. Normalbetrieb4. Großer Grill5. Kleiner Grill6. Unterhitze und Umluft	Nein
Dampfreinigungsmodus			Nein

Obere Kammer

Nur der obere Heizstab ist in Betrieb. Der Teiler sollte eingeschoben sein.

Umluft Oberhitze mit Umluft Großer Grill

Untere Kammer

Nur der untere Heizstab ist in Betrieb. Der Teiler sollte eingeschoben sein.

Umluft, Unterhitze und Umluft

Doppelkammer

Obere und untere Kammer sind zugleich in Betrieb. Es kann eingestellt werden, welche Betriebsart zuerst aktiviert werden soll. Wenn im Doppelkammerbetrieb ein Gericht fertig ist und Sie möchten die Garzeit oder Kochtemperatur in der anderen Kammer ändern, wählen Sie die zu verwendende Kammer (obere oder untere) durch Drücken der Kammerwahltaste aus. Der Teiler sollte eingeschoben werden.

Doppelkammerbetrieb 1

Die obere Kammer nimmt zuerst den Betrieb auf. Wenn die Taste zum Auswählen des Kochmodus gedrückt wird oder seit dem Einstellen der oberen Kammer mehr als 15 Sekunden ohne weitere Einstellung vergangen sind, dann startet der Ofen die untere Kammer.

Umluft, Oberhitze mit Umluft, großer Grill

Doppelkammerbetrieb 2

Auch wenn mit der oberen Kammer gestartet wird, wechselt der Ofen zur unteren Kammer, wenn die Taste zum Auswählen des Kochmodus gedrückt wird oder seit dem Einstellen der oberen Kammer mehr als 15 Sekunden ohne weitere Einstellung vergehen. Obere und untere Kammer sind zugleich in Betrieb.

Umluft, Unterhitze und Umluft

Überspannungsschutz

• Diese Funktion schützt das Gerät vor Spannungsspitzen.
• Wenn eine große Spannungsspitze eintritt, wird ein Alarm ausgelöst und im Display wird die Meldung „-UP-“ angezeigt. Der Heizkörper, die Beleuchtung, der Umluftmotor und die Spießfunktion werden deaktiviert.
• Der Überspannungsschutz kann zu einer Unterbrechung des Garvorgangs führen.
• Sobald die Spannung wieder auf einen normalen Wert sinkt, wird der Überspannungsschutz automatisch deaktiviert und der Ofen nimmt den normalen Betrieb wieder auf.

18 Verwendung des Ofens

Einfachbetrieb

Umluft Oberhitze mit Umluft Normalbetrieb

Großer Grill Kleiner Grill Unterhitze und Umluft

EINSTELLEN DER OFENTEMPERATUR

Im Einfachbetrieb sowie bei Betrieb mit oberer und unterer Kammer

1. Drücken Sie die Taste zum Einstellen der Temperatur.

1. Stellen Sie mit Hilfe der Taste für Zeit/Temperatur die Temperatur in Schritten von 5 °C ein.

Einfachbetrieb(Großer & kleiner Grill)	40 °C - 250 °C(40 °C - 270 °C)
Obere Kammer 40 °C -	250 °C
Untere Kammer 40 °C -	250 °C

Die Temperatur kann während des Garvorgangs verändert werden. In den Einstellungen für den Backofenmodus werden die oberen und unteren Heizelemente ein- bzw. ausgeschaltet, um die Temperatur zu regulieren.

Doppelkammer

1. Drücken Sie einmal die Taste zum Einstellen der Temperatur (obere Kammer). Drücken Sie die Taste zum Einstellen der Temperatur zweimal (untere Kammer).

1. Stellen Sie mit Hilfe der Taste für Zeit/Temperatur die Temperatur in Schritten von 5 °C ein.

Obere Kammer (Großer Grill)	170 °C - 250 °C(200 °C - 250 °C)
Untere Kammer 170 °C - 250 °C

Die Temperatur kann während des Garvorgangs verändert werden.

GARZEIT

Die Garzeit kann während des Garvorgangs eingestellt werden.

Im Einfachbetrieb sowie bei Betrieb mit oberer und unterer Kammer

1. Drücken Sie die Taste zum Einstellen der Garzeit. „I“ beginnt zu blinken.

1. Stellen Sie mit Hilfe der Taste für Zeit/Temperatur die gewünschte Garzeit ein.

1. Drücken Sie die Taste zum Einstellen der Garzeit. Der Ofen läuft dann automatisch während der eingestellten Garzeit, sofern nicht die Taste zum Einstellen der Garzeit innerhalb von 5 Sekunden erneut gedrückt wird.

Während der Zubereitung können Sie die zuvor eingestellte Garzeit mit Hilfe der Taste für Zeit/Temperatur ändern, um bessere Ergebnisse zu erzielen.

20_ Verwenden des Ofens

Doppelkammer

Sie können die Garzeiten für Ober- und Unterkammerbetrieb mit den Tasten zum Einstellen von Garzeit und Zeit/Temperatur auswählen.

1. Drücken Sie zweimal die Taste zum Einstellen der Garzeit. (untere Kammer) „I“ beginnt zu blinken.

1. Stellen Sie mit Hilfe der Taste für Zeit/Temperatur die gewünschte Garzeit ein.

1. Drücken Sie die Taste zum Einstellen der Garzeit. Der Ofen läuft dann automatisch während der eingestellten Garzeit, sofern nicht die Taste zum Einstellen der Garzeit innerhalb von 5 Sekunden erneut gedrückt wird.

Während der Zubereitung können Sie die zuvor eingestellte Garzeit mit Hilfe der Taste für Zeit/Temperatur ändern, um bessere Ergebnisse zu erzielen.

AUSSCHALTEN DES OFENS

Zum Ausschalten des Ofens drücken Sie die Ein/Aus-Taste.

Küchen-Timer

1. Drücken Sie einmal die Taste für den Küchentimer. „blinkt.

1. Stellen Sie mit Hilfe der Taste für Zeit/Temperatur die gewünschte Zeit ein. Beispiel: 5 Minuten

1. Drücken Sie die Taste für den Küchentimer, um den Küchentimer zu starten. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton.

Drücken Sie die Taste für den Küchentimer 2 Sekunden lang, um den Timer abzubrechen.

Drücken Sie die Lampentaste einmal, um die Beleuchtung anzuschalten, und zweimal, um sie auszuschalten.

Die untere Beleuchtung ist als Zubehör erhältlich.

Drücken Sie die Lampentaste einmal für volle Beleuchtung, zweimal für Oberlicht, dreimal für Unterlicht und viermal, um sie auszuschalten.

22_ Verwenden des Ofens

1. Halten Sie die Taste zum Einstellen der Garzeit und die Taste für den Küchentimer 3 Sekunden lang gedrückt. In der Anzeige erscheint „♡“.

1. Halten Sie erneut die Taste zum Einstellen der Garzeit und die Taste für den Küchentimer 3 Sekunden lang gedrückt, um die Sperre freizugeben.

Bei aktivierter Kindersicherung sind alle Tasten außer der Ein/Aus-Taste deaktiviert. Die Sperre ist aktiv, egal ob der Ofen in Betrieb ist oder nicht.

AuSSchAltEN dES SigNAItoNS

1. Wenn Sie den Signalton ausschalten möchten, halten Sie die Taste zum Einstellen der Garzeit und die Taste für die Uhrzeit 3 Sekunden lang gedrückt.

1. Wenn Sie den Signalton wieder einschalten möchten, halten Sie erneut die Taste zum Einstellen der Garzeit und die Taste für die Uhrzeit 3 Sekunden lang gedrückt.

Der Ofen verfügt über die folgenden Funktionen

Betriebsarten des Ofens

In der folgenden Tabelle sind die verschiedenen Betriebsarten und Einstellungen dieses Ofens zusammengefasst. Verwenden Sie die Tabellen auf den folgenden Seiten als Richtschnur für das Kochen in diesen Betriebsarten.

	NormalbetriebDie Nahrungsmittel werden von den oberen und unteren Heizelementen erhitzt. Diese Einstellung eignet sich zum Backen und Braten.
	Oberhitze mit UmluftWir empfehlen diese Betriebsart zum Braten von Fleisch. Das obere Heizelement ist in Betrieb und die Ventilatoren arbeiten, damit die von den Heizelementen an der oberen und hinteren Ofenwand erzeugte Heißluft im gesamten Garraum verteilt wird.
	UmluftDie Nahrungsmittel werden mit Hilfe von Heißluft zubereitet, die von dem Heizelement an der Rückwand des Ofens erzeugt und zwei Ventilatoren im Garraum verteilt wird. Diese Einstellung ermöglicht ein gleichmäßiges Erhitzen und eignet sich hervorragend für tiefgefrorene Fertiggerichte sowie zum Zubereiten von Kuchen und Croissants.In dieser Betriebsart können Sie auf zwei Einschubhöhen backen.
	Großer GrillDie Nahrungsmittel werden von den oberen Heizelementen erhitzt. Wir empfehlen diese Betriebsart sowohl zum Grillen von Steaks und Würstchen als auch für Käsetoast.
	Kleiner GrillDieser Modus ist ideal zum Grillen kleiner Mengen von z. B. Baguettes, Käse oder Fischfilets.Legen Sie die Lebensmittel in die Mitte des Gittergrills, da nur das kleinere Heizelement in der Mitte arbeitet.
	Unterhitze und UmluftDie Heizelemente am Boden und der Rückwand des Ofens erzeugen Heißluft, die von den Ventilatoren im Garraum verteilt wird. Diese Betriebsart eignet sich hervorragend für Quiches, Pizza, Brot und Käsekuchen.

24_ Verwenden des Ofens

1. Normalbetrieb

Empfohlene Temperatur: 200 °C

Der Normalbetrieb ist für das Backen und Braten von Gerichten auf einem Blech ideal. Der Ofen hält die eingestellte Ofentemperatur mit Ober- und Unterhitze ein. Es wird empfohlen, den Herd mit Ober- und Unterhitze vorzuheizen.

Nahrungsmittel Einschubhöhe Zubehör		Temperatur (°C)	Dauer (Min.)
Tiefgekühlte Lasagne(500 - 1000 g)	3 Gittergrill 180 - 200 40 - 50
Ganzer Fisch (z. B. Dorade)(300 - 1000 g) 3-4, auf beidenSeiten eingeschnittenMit Öl beträufeln	3 Gitterrost,Tropfpfanne	240 15 - 20
Fischfilets (500 - 1000 g) 3-4,auf beiden Seiten eingeschnittenMit Öl beträufeln	3 Backblech 200 13 - 20
Tiefkühlschnitzel(350 - 1000 g) mit Hackfleisch-,Schinken-, Käse oder PilzfüllungMit Öl beträufeln	3 Backblech 200 25 - 35
Tiefkühlschnitzel mitHackfleisch, Möhren,Rote Beete oder Kartoffeln(350 - 1000 g)Mit Öl beträufeln	3 Backblech 200 20 - 30
Schweinekoteletts(500 - 1000 g)Mit Öl beträufeln, salzen undpfeffern	3/2 Gitterrost,Tropfpfanne	200 40 - 50
Backkartoffel (halbiert)(500 - 1000 g)	3 Backblech 180 - 200	30 - 45
Tiefgefrorene Roulade mitPilzfüllung (500 - 1000 g)Mit Öl beträufeln	3 Backblech 180 - 200	40 - 50
Biskuit (250 - 500 g) 2 Gittergrill 160 - 180 20 - 30
Marmorkuchen (500 - 1000 g) 2 Gittergrill 170 - 190	40 - 50
Hefekuchen mit Obst undStreuseln auf Blech(1000 - 1500 g)	2 Backblech 160 - 180	25 - 35
Muffins (500-800 g) 2 Gittergrill 190 - 200 25 - 30

Verwenden des Ofens _25

2. Oberhitze mit Umluft

Empfohlene Temperatur: 190 °C

Das obere Heizelement ist in Betrieb, und der Ventilator arbeitet, damit ständig Heißluft umläuft.

Es wird empfohlen, den Herd mit Oberhitze und Umluft vorzuheizen.

Nahrungsmittel Einschubhöhe Zubehör			Temperatur (°C)	Dauer (Min.)
Schweinekoteletts (1000 g)Mit Öl bestreichen undwürzen	3 Gitterrost, Tropfpfanne		180 - 200 50	- 65
Schweineschulter in Folie (1000 - 1500 g)Marinieren	2 Backblech 180 - 230 80			120
Ganzes Hühnchen (800 - 1300 g)Mit Öl bestreichen undwürzen	2 Gitterrost, Tropfpfanne		190 - 200 45	- 65
Fleisch- oder Fischsteaks (400 - 800 g)Mit Öl beträufeln, salzen undpfeffern	3 Gitterrost, Tropfpfanne		180 - 200 15	- 35
Hühnchenteile (500 - 1000 g)Mit Öl bestreichen undwürzen	4 Gitterrost, Tropfpfanne		200 - 220 25	- 35
Gebratener Fisch (500 - 1000 g) in ofenfester SchüsselMit Öl bestreichen	2 Gittergrill 180 - 200 30 - 40
Rindfleisch (800 - 1200 g)Mit Öl bestreichen undwürzen	2 Gitterrost, Tropfpfanne1 Tasse Wasser hinzugeben		200 - 220 45	- 60
Entenbrust (300 - 500 g) 4 Gitterrost,			180 - 200 25	- 35

3. Umluft

Empfohlene Temperatur: 170 °C

In dieser Betriebsart können Sie Lebensmittel auf bis zu drei Einschüben backen, und sie ist auch zum Braten geeignet. Beim Kochen wird ein Heizelement auf der Rückwand vom Lüfter angeströmt, so dass sich die Hitze im Ofen verteilt.

Es wird empfohlen, den Herd mit Umluft vorzuheizen.

Nahrungsmittel Einschubhöhe Zubehör		Temperatur (°C)	Dauer (Min.)
Lammkarree (350 - 700 g)Mit Öl bestreichen und würzen	3 Gitterrost,Tropfpfanne	190 - 200 40	- 50
Gebackene Bananen(3-5 Stücke), Oberseite einschneiden, 10-15 gSchokolade dazugeben, 5-10 gNüsse in die Einschnitte geben,einige Tropfen Zuckerwasserdazugeben, in Alufolie einwickeln.	3 Gittergrill 220 - 240 15	- 25
Backäpfel 5-8 Stück-150 - 200 gKerngehäuse entfernen,Rosinen und Marmelade einfüllen.Feuerfestes Gefäß verwenden.	3 Gittergrill 200 - 220 15	- 25
Hacksteak (300 - 600 g)Mit Öl beträufeln	3 Backblech 190 - 200	18 - 25
Hackfleischroulade mit Füllung,russische Art (500 - 1000 g)Mit Öl bestreichen	3 Backblech 180 - 200	50 - 65
Tiefgefrorene Kroketten(500 - 1000 g)	2 Backblech 180 - 200	25 - 35
Tiefgefrorene Ofenpommes(300 - 700 g)	2 Backblech 180 - 200	20 - 30
Tiefgefrorene Pizza(300 - 1000 g)	2 Gittergrill 200 - 220 15	- 25
Apfelkuchen (500 - 1000 g) 2 Gittergrill 170 - 190 35	- 45
Frische Croissants (200 - 400 g)(Fertigteig)	3 Backblech 180 - 200	15 - 25

4. Großer Grill

Empfohlene Temperatur: 240 °C

Mit dem großen Grill können Sie große Mengen flacher Nahrungsmittel wie Steaks, Schnitzel und Fisch zubereiten. Diese Funktion ist auch zum Toasten geeignet. In dieser Betriebsart sind sowohl das obere Heizelement als auch der Grill angeschaltet.

Es wird empfohlen, den Ofen mit dem großen Grill vorzuheizen.

Nahrungsmittel Einschubhöhe Zubehör		Temperatur (°C)	Dauer (Min.)
Würstchen (dünn) 5-10 Stück 4 Gitterrost,	Tropfpfanne	220 5-8,	wenden, 5-8
Würstchen (dünn) 8 - 12 Stück 4 Gitterrost,	Tropfpfanne	220 4 - 6,	wenden, 4 - 6
Käsetoast, 5-10 Stück 5 Gittergrill 240 1 - 2,			wenden, 1 - 2
Käsetoast, 4 - 6 Stück 4 Gitterrost,	Backblech	200 4 - 8
Tiefgefrorene gefüllte Pfannkuchen, russische Art (200 - 500 g)	3 Backblech 200 20 - 30
Rindersteaks (400 - 800 g) 4 Gitterrost,	Tropfpfanne	240 8 - 10,	wenden, 5 - 7

5. Kleiner Grill

Empfohlene Temperatur: 240 °C

Diese Einstellung dient zum Grillen von kleineren Mengen flacher Nahrungsmittel wie Steaks, Schnitzel, Fisch und Toast, die in die Mitte des Blechs gelegt werden. Nur das obere Element ist in Betrieb.

Es wird empfohlen, den Ofen mit dem kleinen Grill vorzuheizen.

Legen Sie die Nahrungsmittel in die Mitte des Blechs, Rosts, etc.

Nahrungsmittel Einschubhöhe Zubehör		Temperatur (°C)	Dauer (Min.)
Tiefgefrorener Backcamembert (2-4à 75 g)In den kalten Ofen legen (vor dem Vorheizen)	3 Gittergrill 200 10 - 12
Tiefgefrorene Baguettes mit Belag (Tomate-Mozzarella, Schinken-Käse)	3 Gitterrost,Backblech	200 15 - 20
Tiefgefrorene Fischstäbchen (300 - 700 g)In den kalten Ofen legen (vor dem Vorheizen)Mit Öl beträufeln	3 Gitterrost,Backblech	200 15 - 25
Tiefgefrorene Fischburger (300 - 600 g)In den kalten Ofen legen, mit Öl beträufeln	3 Backblech 180 - 200	20 - 35
Tiefgefrorene Pizza (300 - 500 g)In den kalten Ofen legen (vor dem Vorheizen)	3 Gitterrost,Backblech	180 - 200 28 - 30

6. Unterhitze und Umluft

Empfohlene Temperatur: 190 °C

Der Betrieb mit Unterhitze und Umluft ist für Speisen geeignet, die einen knusprigen Boden mit einem saftigen Belag haben. Dies sind z. B. Pizzas, Quiches, ungedeckter Obstkuchen und Käsekuchen.

Es wird empfohlen, den Herd mit Unterhitze und Umluft vorzuheizen.

Nahrungsmittel Einschubohöhe Zubehör		Temperatur (°C)	Dauer (Min.)
Hefeteigstückchen mit Apfel, tiefgefroren (350 - 700 g)	3 Gittergrill 180 - 200	15 - 20
Kleine gefüllte Blätterteigstücken, tiefgefroren (300 - 600 g)Mit Eigelb bepinseln und in den kalten Ofen legen (vor dem Vorheizen)	3 Backblech 180 - 200	20 - 25
Klopse mit Sauce (250 - 500 g) in ofenfeste Schüssel geben	3 Gittergrill 180 - 200	25 - 35
Blätterteigtaschen (500 - 1000 g)Mit Eigelb bepinseln	3 Backblech 180 15 - 23
Cannelloni mit Sauce (250 - 500 g) in ofenfeste Schüssel geben	3 Gittergrill 180 22 - 30
Hefeteigpastete mit Füllung (600 - 1000 g)Mit Eigelb bepinseln	3 Backblech 180 - 200	20 - 30
Selbst gebackene Pizza (500 - 1000 g)	2 Backblech 200 - 220	15 - 25
Selbst gebackenes Brot (700 - 900 g)	2 Gittergrill 170 - 180	45 - 55

7. Doppelkammer

Mit der Doppelkammer-Methode können Sie zwei verschiedene Speisen im Ofen zubereiten. Wenn Sie die obere und untere Kammer verwenden, können Sie unterschiedliche Gartemperaturen, Garmethoden und Garzeiten einstellen. Sie können z. B. Steaks grillen und gleichzeitig einen Auflauf backen. Wenn Sie den Teiler einsetzen, können Sie den Auflauf im unteren Teil des Ofens backen, während die Steaks im oberen Teil gegart werden. Schieben Sie den Teiler immer in Einschub 3 des Ofens, bevor Sie mit dem Garen beginnen.

Vorschlag 1: Garen mit unterschiedlichen Temperaturen

Kammer	Nahrungsmittel	Einschubhöhe	Zubereitungs-methode	Temp. (°C)	Zubehör	Dauer (Min.)
Oben	Tiefkühlpizza (300-400 g)	4 Umluft	200-220 Gittergrill	15-25
Unten	Marmorkuchen (500-700 g)	1 Umluft	170-180 Backblech	50-60

In den kalten Ofen legen

Vorschlag 2: Garen mit unterschiedlichen Garmethoden

Kammer	Nahrungsmittel	Einschubhöhe	Zubereitungs-methode	Temp. (°C)	Zubehör	Dauer (Min.)
Oben	Hähnchenteile (400-600 g)	4	Oberhitze mit Umluft	200-220	Gitterrost, Tropfpfanne	25-35
Unten	Kartoffelgratin (500-1000 g)	1 Umluft	170-180 Gittergrill	30-40

In den kalten Ofen legen

TESTGESCHIRR

Gemäß EN 60350

1. Backen

Die Backempfehlungen beziehen sich auf den vorgeheizten Ofen.

Schieben Sie die Bleche immer so ein, dass die schräge Seite zur Tür weist.

Lebensmittel	Gericht und Hinweise	Einschubhöhe	Zubereitungs-methode	Temp. (°C)	Garzeit (Min.)
Butterkeks Backblech 3 Normalbetrieb		150 - 170 20 - 30
		2 Umluft	150 - 170 35 - 45
		Backblech + Tropfblech	1 + 4 Umluft	150 - 170 35 - 45
Kleiner Kuchen	Backblech 3 Normalbetrieb	160 - 180 15 - 25
		2 Umluft	150 - 170 30 - 35
	Backblech + Tropfblech	1 + 4 Umluft	150 - 170 30 - 40
Fettfreier Biskuit	Springform auf großem Rost (Dunkel beschichtet, ø 26 cm)	2 Normalbetrieb	160 - 180 25 - 35
		2 Umluft	150 - 170 35 - 45
Apfelkuchen mit Hefe (Blech)	Backblech	3 Normalbetrieb	150 - 170 65 - 75
		2 Umluft	150 - 170 70 - 80
	Backblech + Tropfblech	1 + 4 Umluft	150 - 170 75-85
Apfelkuchen Großer Rost, 2 Springformen * (Dunkel beschichtet, ø 20 cm)		1 diagonal angeordnet	Normalbetrieb	170 - 190 70 - 90
		1 + 3 Umluft	170 - 190 80 - 100

* Zwei Kuchen werden auf dem Rost hinten links und vorne rechts angeordnet. ** Zwei Kuchen werden in der Mitte und übereinander angeordnet.

32_ Verwenden des Ofens

2. Grillen

Heizen Sie den Ofen 5 Minuten lang mit dem großen Grill vor.

Lebensmittel	Gericht und Hinweise	Einschubhöhe	Zubereitungs-methode	Temp. (°C)	Garzeit (Min.)
Weißbrottoast	Großer Rost 5 Großer Grill	270 °C 1.1 - 2			2.1 - 1 1/2
Rindfleisch-Burger * (12 Stück)	Kleiner Rost, Tropfpfanne (zum Auffangen von Flüssigkeit)	4 Großer	Grill 270 °C 1.14 - 16		2.4 - 6

* Burger (Rindfleisch): Heizen Sie den Ofen 15 Minuten lang mit dem großen Grill vor.

AUTOMATISCHE KOCHPROGRAMME

Beim automatischen Kochen haben Sie die Wahl zwischen 40 automatischen Kochprogrammen zum Kochen, Braten und Backen.

Setzen Sie den Teiler für die Zubereitung im Doppelkammerbetrieb, in der oberen oder unteren Kammer ein.

1. Drücken Sie die Taste für Automatisch erhitzen.

1. Wählen Sie mit Hilfe der Taste zum Einstellen des Kochmodus die gewünschte Funktion aus. (Bei Einfachbetrieb können Sie diesen Schritt überspringen.)

1. Wählen Sie mit Hilfe der Taste zum Einstellen von Zeit/Temperatur das gewünschte Rezept aus. Warten Sie 5 Sekunden.

1. Wählen Sie mit Hilfe der Taste zum Einstellen von Zeit/Temperatur das gewünschte Gewicht aus.

Automatische Kochprogramme für Einfachbetrieb

In der folgenden Tabelle sind 25 Automatikprogramme zum Kochen, Braten und Backen aufgeführt. Diese können nur verwendet werden, wenn Sie mit einer einzigen Kammer arbeiten. Entfernen Sie immer den Teiler. Es sind die entsprechenden Mengen, Gewichte und Zubereitungsempfehlungen angegeben. Zur einfacheren Handhabung wurden die Garmethode und die Garzeit vorprogrammiert. Verwenden Sie die folgenden Informationen als Zubereitungshinweise. Die Nahrungsmittel immer in den nicht vorgeheizten Ofen legen.

Nummer	Nahrungsmittel	Gewicht/kg	Zubehör	EinschubhöheEmpfehlung
1 Tiefkühlpizza 0,3 - 0,6		0,7 - 1,0	Gittergrill 2	Die tiefgefrorene Pizza in die Mitte des Gittergrills legen.
2 Tiefgefrorene Ofenpommes	0,3 - 0,5 (dünn)0,6 - 0,8 (dick)	Backblech 2	Die tiefgefrorenen	PommesFrites auf dem Backblech verteilen. Die erste Einstellung gilt für dünne PommesFrites, die zweite für breit geschnittene.
3 Tiefgefrorene Ofenkroketten	0,3 - 0,50,6 - 0,8	Backblech 2	Die tiefgefrorenen	Kartoffelkroketten gleichmäßig auf dem Backblech verteilen.
4 Hausgemachte Lasagne	0,3 - 0,50,8 - 1,0	Gittergrill 3	Eine frische Lasagne	zubereitenoder ein Fertigprodukt nehmen und in eine ofenfeste Schüssel geeigneter Größe geben. Die Schüssel in die Mitte des Ofens stellen.
5 Rindersteaks 0,3 - 0,6	0,6 - 0,8	Tropfpfanne mit Gitterrost	4 Marinierte	Rindersteaks nebeneinander auf dem Gitterrost verteilen. Bei Erklingen des Signaltons wenden. Die erste Einstellung ist für dünne Steaks geeignet, die zweite für dicke.
6 Rindfleisch 0,6 - 0,8	0,9 - 1,1	Tropfpfanne mit Gitterrost	2 Das marinierte	Rindfleisch auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
7 Schweinefleisch 0,6 - 0,8	0,9 - 1,1	Tropfpfanne mit Gitterrost	2 Das marinierte	Schweinefleisch auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
8 Lammkoteletts 0,3 - 0,40,5 - 0,6		Tropfpfanne mit Gitterrost	4 Lammkoteletts marinieren.Die Lammkoteletts auf dem Gitterrost verteilen. Bei Erklingen des Signaltons wenden. Die erste Einstellung gilt für dünne Stücke, die zweite für dicke.

Nummer	Nahrungsmittel	Gewicht/kg	ZubehörEinschubhöheEmpfehlung
9 Hähnchenteile 0,5 - 0,7		1,0 - 1,2	Tropfpfanne mit Gitterrost	4 Die Hähnchenteile mit Öl beträufeln und mit Kräutern würzen. Die Hähnchenteile nebeneinander auf den Gitterrost legen.
10 Ganzes Hähnchen 1,0 - 1,1		1,2 - 1,3	Tropfpfanne mit Gitterrost	2 Das ganze Hähnchen mit Öl beträufeln und mit Kräutern würzen. Das Hähnchen auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
11 Entenbrust 0,3 - 0,5		0,6 - 0,8	Tropfpfanne mit Gitterrost	4 Entenbrust zubereiten und mit der fetten Seite nach oben auf den Rost legen. Die erste Einstellung gilt für eine dünne Entenbrust, die zweite für zwei dicke.
12 Truthahnroulade 0,6 - 0,8		0,9 - 1,1	Tropfpfanne mit Gitterrost	4 Truthahnroulade auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
13 Gedämpfter Fisch 0,5 - 0,7		0,8 - 1,0	Gittergrill 2	Fisch abspülen und reinigen (Forelle, Zander, Brasse). Kopf an Schwanzflosse in eine ovale ofenfeste Glasform legen. 2 - 3 Esslöffel Zitronensaft dazugeben. Mit dem Deckel abdecken.
14 Gebratener Fisch 0,5		- 0,70,8 - 1,0	Tropfpfanne mit Gitterrost	4 Die Fische Kopf an Schwanzflosse auf den Gitterrost legen. Die erste Einstellung gilt für 2 Fische, die zweite für 4. Dieses Programm ist für ganze Fische wie Forelle, Zander oder Dorade geeignet.
15	Lachssteaks	0,3 - 0,40,7 - 0,8	Tropfpfanne mit Gitterrost	4 Lachssteaks auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
16	Ofenkartoffeln	0,4 - 0,50,8 - 1,0	Backblech	2 Kartoffeln abspülen und halbieren. Mit Olivenöl beträufeln und mit Kräutern würzen. Gleichmäßig auf dem Blech verteilen. Die erste Einstellung gilt für kleine Kartoffeln (je 100 g) und die zweite für große Ofenkartoffeln (je 200 g).

NummerNahrungsmittel		Gewicht/kg	ZubehörEinschubhöheEmpfehlung
17 GebratenesGemüse		0,4 - 0,50,8 - 1,0	Tropipfanne 4	Gemüse, z. B. Zucchini- oderAuberginenscheiben, Pilzeoder Kirschtomaten, in dieTropipfanne geben. Mit Ölbeträufeln und Kräuter undGewürze hinzugeben.
18 Gemüsegratin 0,4 - 0,6		0,8 - 1,0	Gittergrill 2	Gemüsegratin in einer rundenofenfesten Form zubereiten. DieSchüssel in die Mitte des Ofensstellen.
19 Marmorkuchen 0,5 - 0,6		0,7 - 0,80,9 - 1,0	Gittergrill 2	Den Teig in eine gebutterteNapfkuchenform geeigneterGröße geben.
20 Obstkuchenboden 0,3 - 0,4(groß)0,2 + -0,3(Törtchen)		0,4	Gittergrill 2	Den Teig in eine gebutterteSpringform geben. Die ersteEinstellung gilt für einenTortenboden, die zweite für 5 -6 kleine Törtchen.
21 Biskuit 0,4 - 0,5		(mittelgroß)0,2 - 0,3(klein)	Gittergrill	2 Teig auf ein rundes schwarzesBackblech legen. Dieerste Einstellung gilt fürein Backblech mit 26 cmDurchmesser und die zweitefür ein Backblech mit 18 cmDurchmesser.
22	Muffins	0,5 - 0,60,7 - 0,8	Gittergrill	2 Den Teig in eine schwarzeBackform aus Metall fürzwölf Muffins geben. Dieerste Einstellung gilt für kleineMuffins, die zweite für große.
23	Brot	0,7 - 0,8(weiß)0,8 - 0,9(Vollkorn)	Gittergrill	2 Bereiten Sie den Teig nach denAngaben des Herstellers zu undgeben Sie ihn in eine schwarzeRechteckform (Länge: 25 cm).Die erste Einstellung gilt fürWeißbrot (0,7 - 0,8 kg) unddie zweite (0,8 - 0,9 kg) fürVollkornbrot.
24 HausgemachtePizza		1,0 - 1,21,3 - 1,5	Backblech	2 Die Pizza auf das Blech legen.Die Gewichtsangaben beziehensich auf die gesamte Pizzamit Belag. Wir empfehlen dieEinstellung 1 (1,0 - 1,2 kg) fürPizzas mit dünnen Böden undEinstellung 2 (1,3 - 1,5 kg) fürPizzas mit viel Belag.

Nummer	Nahrungsmittel	Gewicht/kg	ZubehörEinschubhöheEmpfehlung
25	Hefeteig gehen lassen	0,3 - 0,50,6 - 0,8	Gittergrill 2	Die erste Einstellung gilt für Pizzateig. Die zweite Einstellung ist für Kuchenteig mit Hefe und für Brotteig geeignet. Den Teig in ein großes, rundes und hitzefestes Gefäß geben und mit Frischhaltefolie abdecken.

Automatikprogramme für Betrieb mit oberer Kammer

In der folgenden Tabelle sind 5 Automatikprogramme zum Kochen, Braten und Backen aufgeführt. Es sind die entsprechenden Mengen, Gewichte und Zubereitungsempfehlungen angegeben. Zur einfacheren Handhabung wurden die Garmethode und die Garzeit vorprogrammiert. Verwenden Sie die folgenden Informationen als Zubereitungshinweise. Die Nahrungsmittel immer in den nicht vorgeheizten Ofen legen.

Nummer	Nahrungsmittel	Gewicht/kg	Zubehör	EinschubhöheEmpfehlung
1 TiefgefroreneBrötchen		0,2 - 0,30,4 - 0,5	Gittergrill 4	Die tiefgefrorenen Brötchen gleichmäßig auf dem Gittergrill verteilen.
2 Tiefkühlpizza	0,1 - 0,2	0,3 - 0,4	Gittergrill 5	Die Tiefkühlpizza in die Mitte des Gittergrills legen.
3 TiefgefrorenePizza-Snacks		0,2 - 0,30,4 - 0,5	Gittergrill 5	Die Pizza-Snacks nebeneinander auf den Gittergrill legen.
4 TiefgefroreneFischstäbchen		0,2 - 0,30,4 - 0,5	Backblech 5	Die Fischstäbchen gleichmäßig auf dem Backblech verteilen. Für 10 Stück wird ein Gewicht von 0,2 - 0,3 kg und für 15 Stück ein Gewicht von 0,4 - 0,5 kg empfohlen. Beim Erklingen des Signaltons wenden.
5 TiefgefroreneOfenpommes		0,4 - 0,50,6 - 0,7	Backblech 5	Die tiefgefrorenen Ofenpommes auf dem Backblech verteilen. Die erste Einstellung ist für dünne Pommes Frites geeignet, die zweite für breit geschnittene. Backpapier verwenden. Nach Erklingen des Signaltons wenden.

Verwenden des Ofens _37

Automatikprogramme für Betrieb mit unterer Kammer

In der folgenden Tabelle sind 5 Automatikprogramme zum Kochen, Braten und Backen aufgeführt. Es sind die entsprechenden Mengen, Gewichte und Zubereitungsempfehlungen angegeben. Zur einfacheren Handhabung wurden die Garmethode und die Garzeit vorprogrammiert. Verwenden Sie die folgenden Informationen als Zubereitungshinweise. Legen Sie die Nahrungsmittel, sofern kein Vorheizen des Ofens empfohlen wird, stets in den kalten Ofen.

Nummer	Nahrungsmittel	Gewicht/kg	Zubehör	EinschubhöheEmpfehlung
1	TiefgefrorenerLachs inBlätterteig	0,2 - 0,30,5 - 0,6	Backblech	Backpapier verwenden. 2Blätterteigtaschen (0,2 - 0,3 kg) nebeneinander bzw. 4Blätterteigtaschen (0,5 - 0,6 kg) in zwei Reihen auf das Backblech legen.
2	SelbstgemachteQuiche	0,5 - 0,6(klein)0,9 - 1,0(groß)	Gittergrill 1	Wir empfehlen, die untere Kammermit Unterhitze und Umluft bei 210 °C vorzuheizen, bis der Signalton erklingt. Verwenden Sie eine schwarze Backform aus Metall.Nach dem Vorheizen in die Mitte des Gittergrills stellen.Die erste Einstellung gilt für eine Form mit ∅ 18 cm, die zweite für eine Form mit ∅ 26 cm.
3	HausgemachtePizza	0,2 - 0,60,8 - 1,2	Backblech	Backpapier verwenden. 0,2 - 0,6kg Pizzateig auf ein rundes und 0,8 - 1,2 kg Teig auf ein quadratisches Backblech geben.
4	Muffins 0,5 - 0,6	0,7 - 0,8	Gittergrill 1	Den Teig in eine schwarzeBackform aus Metall für zwölf Muffins geben.
5	Blätterteig mitFrüchten	0,2 - 0,30,4 - 0,5	Backblech	4 Blätterteigtaschen in zweiReihen auf das Backblech legen.Backpapier verwenden. Die erste Einstellung gilt für 4 kleine Blätterteigtaschen (0,2 - 0,3 kg) und die zweit für 4 große (0,4 - 0,5 kg).

Automatikprogramme für Doppelbetrieb

Setzen Sie den Teiler in den Ofen ein, bevor Sie den Doppelbetrieb verwenden. In der folgenden Tabelle sind 5 Automatikprogramme zum Kochen, Braten und Backen mit dem Doppelkammerbetrieb aufgeführt. Mit Hilfe dieser Programme können Sie gleichzeitig Ihr Hauptgericht und die Beilage oder Ihr Hauptgericht und Ihren Nachtisch zubereiten. Es sind die entsprechenden Mengen, Gewichte und Zubereitungsempfehlungen angegeben. Zur einfacheren Handhabung wurden die Garmethode und die Garzeit vorprogrammiert. Verwenden Sie die folgenden Informationen als Zubereitungshinweise. Die Nahrungsmittel immer in den nicht vorgeheizten Ofen legen.

Nummer	KammerNahrungsmittel		Gewicht/kg	Zubehör	Einschub-höhe	Empfehlung
1 Oben	Hähnchenteile 0,3 - 0,5		0,8 - 1,0	Tropfpfannemit Gitterrost	4 Die Hähnchenteile mit Öl beträufeln und mit Kräutern würzen. Die Teile mit der Hautseite nach oben auf den Gitterrost legen.
	Unten Kartoffelgratin 0,4 - 0,6		0,8 - 1,0	Gittergrill 1 Feuerfestes Gefäß
2 Oben	Gebratenes	Gemüse	0,4 - 0,50,7 - 0,8	Tropfpfanne 4 Das geschnittene
	Unten Pizzabrot 0,1 - 0,2		0,3 - 0,4	Backblech 1 Das Pizzabrot auf das Blech legen. Backpapier verwenden.
3 Oben	Gebratener Fisch		0,3 - 0,50,6 - 0,8	Tropfpfannemit Gitterrost	4 Ganze Fische, wie z. B. Forelle, Brasse, Zander oder Scholle, waschen und putzen, Zitronensaft, Kräuter und Gewürze hinzugeben. Die Hautseite mit Olivenöl bestreichen und mit Kräutern würzen. Auf den Gitterrost legen.
	Unten	Potato-Wedges	0,3 - 0,40,5 - 0,6	Backblech 1 Die Kartoffeln waschen und schälen. In Kartoffelschiffchenschneiden bzw. kleine Kartoffeln halbieren. Mit Olivenöl beträufeln und mit Kräutern würzen.

Verwenden des Ofens _39

Nummer	KammerNahrungsmittel	Gewicht/kg	Zubehör	Einschub-höhe	Empfehlung
4 Oben	GebrateneEntenbrust	0,3 - 0,5(1 - 2,dünn)0,6 - 0,8(2 dicke)	Tropfpfannemit Gitterrost	4 Die Entenbrust mit der Fettseite nach oben auf den Gitterrost legen.Die erste Einstellung gilt für normal große Entenstücke (je 0,3 kg) und die zweite für 2 Entenbrüste (je 0,4 kg).
	Unten Bratäpfel 0,4 - 0,5	0,9 - 1,0	Gittergrill 1	Die Äpfel waschen,entkernen und mit Marzipan oder Rosinen füllen. In ein rundes ofenfestes Gefäß geben.
5 Oben	Muffins 0,5 - 0,6	0,7 - 0,8	Gittergrill 4	Den Teig in eine schwarzeBackform aus Metall für zwölf Muffins geben.
	Unten Hausgemachte Pizza	0,2 - 0,60,8 - 1,2	Backblech 1	0,2 - 0,6 kg	Pizzateig auf ein rundes Metallblech und 0,8 - 1,2 kg Teig auf ein quadratisches Backblech geben. Backpapier verwenden.

40_ Verwenden des Ofens

Reinigung und Pflege

Dampfreinigung

1. Entnehmen Sie das gesamte Zubehör aus dem Ofen.
2. Gießen Sie ca. 400 ml Wasser auf den Boden des leeren Ofens. Verwenden Sie nur normales und kein destilliertes Wasser.
3. Schließen Sie die Ofentür.

Achtung: Das Dampfreinigungssystem kann nur verwendet werden, wenn der Herd auf Raumtemperatur abgekühlt ist. Lassen Sie den Ofen also vollständig abkühlen, wenn die Funktion nicht arbeitet.

1. Drücken Sie zum Auswählen des Dampfreinigungsmodus die Kammerwahltaste, und warten Sie 5 Sekunden. „O“ beginnt zu blinken.

1. Nach einer gegebenen Zeit beendet das Heizelement seine Arbeit, aber seine Lampe bleibt an.

1. Sobald der Vorgang abgeschlossen ist, beginnt die Anzeige zu blinken. Erst ein Signalton markiert das Ende.

1. Drehen Sie die Ein/Aus-Taste, um den Vorgang zu beenden und die Ofenkammer zu reinigen.

Reinigung und Pflege _41

Nach dem Ende der Dampfreinigung

• Seien Sie vorsichtig, wenn Sie die Klappe vor dem Ende der Dampfreinigung öffnen. Das Wasser auf dem Boden ist heiß.
• Lassen Sie niemals Restwasser für längere Zeit im Ofen, z. B. über Nacht.
• Öffnen Sie die Ofentür und entfernen Sie das restliche Wasser mit einem Schwamm.
• Verwenden Sie einen Schwamm mit Reinigungsmittel, eine weiche Bürste oder einen Nylon-Schaber. Wischen Sie das Innere des Ofens anschließend ab. Hartnäckiger Schmutz kann mit einem Kunststoffkratzer entfernt werden.
• Kalkrückstände lassen sich mit einem essiggetränkten Tuch entfernen.
• Wischen Sie mit klarem Wasser nach und verwenden Sie ein weiches Tuch zum Trocknen (vergessen Sie nicht, auch unter der Dichtung der Ofenklappe zu wischen).
• Wenn der Ofen stark verschmutzt ist, können Sie den Vorgang nach dem Abkühlen des Ofens wiederholen.
• Wenn der Ofen stark mit Fett verunreinigt ist, beispielsweise nach dem Braten oder Grillen, empfiehlt es sich, erst den hartnäckigen Schmutz mit Reinigungsmittel einzureiben und dann die Ofenreinigungsfunktion zu aktivieren.
• Nach dem Reinigen lassen Sie die Tür in einem Winkel von etwa 15° geöffnet, damit die innere Emailleoberfläche vollständig trocknen kann.

SCHNELLTROCKNEN

1. Lassen Sie die Tür in einem Winkel von etwa 30° geöffnet.
2. Wählen Sie mit der Kammerwahltaste den Einfachbetrieb aus.
3. Drücken Sie die Taste zum Auswählen des Kochmodus.
4. Wählen Sie mit Hilfe der Taste für Zeit/Temperatur Umluft aus.
5. Stellen Sie eine Garzeit von etwa 5 Minuten und eine Temperatur von 50 °C ein.
6. Schalten Sie den Ofen nach Ablauf dieser Zeit aus.

WARNUNG: Verwenden Sie zum Reinigen des Ofens keine Hochdruckwasser- oder -dampfstrahlreiniger.

DAS ÄUSSERE DES OFENS

WARNUNG: Stellen Sie sicher, dass der Ofen vor dem Reinigen abgekühlt ist.

• Zum Reinigen der Innen- und Außenflächen des Ofens verwenden Sie ein Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser.
• Verwenden Sie zum Trocknen ein Küchentuch oder ein trockenes Handtuch.
• Verwenden Sie keine scheuernden, ätzenden oder schleifenden Reinigungsmittel.

Ofenfronten aus rostfreiem Stahl

- Verwenden Sie keine Stahlwolle, Scheuerschwämme oder Kratzschwämme. Sie könnten die Oberfläche beschädigen.

Ofenfronten aus Aluminium

- Wischen Sie die Platte vorsichtig mit einem weichen Tuch oder einem Mikrofasertuch, und verwenden Sie dabei ein mildes Fensterreinigungsmittel.

• Reinigen Sie die Dichtungen der Ofentür nicht von Hand.
• Verwenden Sie keine groben Scheuer- oder Reinigungsschwämme.
• Um Beschädigungen der emaillierten Flächen des Ofens zu vermeiden, verwenden Sie handelsübliche Ofenreiniger.
• Um schwere Verunreinigungen zu entfernen, verwenden Sie einen speziellen Ofenreiniger.

ZUBEHÖR

Waschen Sie alle Backausrüstungen und sämtliches Zubehör nach jeder Verwendung, und trocknen Sie sie mit einem Küchenhandtuch ab.

Das Reinigen ist leichter, wenn Sie die Gegenstände etwa 30 Minuten lang in warmem Seifenwasser einweichen.

REINIGEN DER OFENKLAPPE

Im Normalfall wird die Ofenklappe nicht entfernt, sondern nur, wenn das Entfernen beispielsweise zum Reinigen erforderlich ist. Die Ofenklappe ist schwer.

Ausbauen der Ofenklappe

1. Lassen Sie die Clips an den beiden Scharnieren aufklappen.

1. Fassen Sie die Ofenklappe mit beiden Händen in der Mitte.
2. Drehen Sie die Klappe um etwa 70 Grad, bis die Scharniere vollständig aus den Scharnierlöchern herausgenommen werden können.

Auffangrinne

- Die Auffangrinne dient dem Schutz der Küchenmöbel, indem Wasser und Feuchtigkeit, die während des Ofenbetriebs entstehen, aufgefangen werden. Reinigen Sie die Auffangrinne nach jeder Verwendung des Ofens.

44 Reinigung und Pflege

Einbauen der Ofenklappe.

1. Schieben Sie die Scharniere in die Scharnierlöcher, während die Clips geöffnet sind.

1. Drehen Sie die Klappe zur Horizontalen und lassen Sie die Clips zuschnappen.

Ofenklappe aus Glas

Die Ofenklappe verfügt über drei gegeneinander angeordnete Glasscheiben. Die innere und die mittlere Glasscheibe können zum Reinigen ausgebaut werden.

WARNUNG

• Wenn die Klappe vom Ofen getrennt wird, müssen die Clips geöffnet werden.
• Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um die Ofentür zu reinigen. Sie können die Oberflächen zerkratzen und damit das Glas zerbrechen lassen.
• Bei eingebauter Klappe besteht beim Entfernen einiger Teile der Klappe (Klappenglas oder andere) Verletzungsgefahr.

Das Glas kann brechen, wenn Sie, besonders an den Rändern der vorderen Scheibe, übermäßig viel Kraft anwenden.

Ausbau des Glaseinsatzes der Gerätetür

Die Ofenklappe verfügt über drei gegeneinander angeordnete Glasscheiben. Diese Glasscheiben können zum Reinigen ausgebaut werden.

1. Entfernen Sie die beiden Schrauben auf der linken und rechten Seite der Klappe.

1. Lösen Sie die Abdeckung und entnehmen Sie Scheibe 1 aus der Klappe.

1. Heben Sie die Scheibe 2 an, und entfernen Sie die beiden Gummihalter für das Glas oben an der Scheibe. Entfernen Sie dann Scheibe 3. Reinigen Sie die Scheiben mit warmem Wasser oder Spülmittel. Polieren und trocknen Sie sie mit einem weichen sauberen Tuch.

Einbau: Wiederholen Sie die Schritte 1, 2 und 3 in umgekehrter Reihenfolge.

Die verschiedenen Gerätetypen verfügen über jeweils 2 bis 4 Glaseinsätze. Achten Sie beim Einbau von Glas 1 (innen) darauf, dass der Aufdruck in die nachfolgend gezeigte Richtung weist.

SEITLICHE SCHIENEN

Zum Reinigen des Ofens können die seitlichen Schienen abgenommen werden.

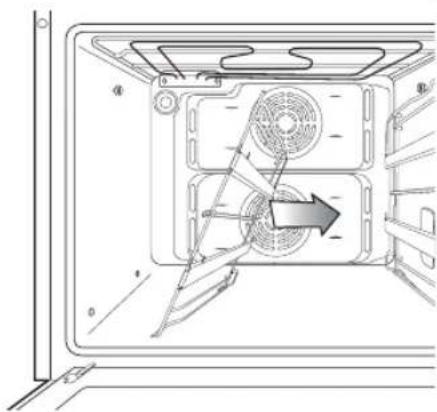

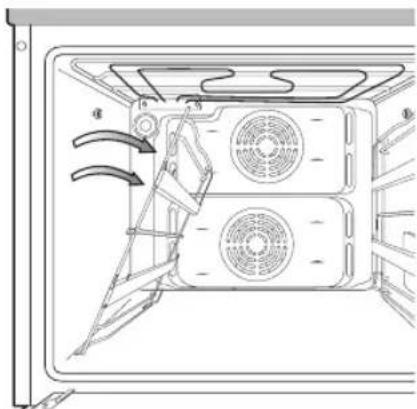

Abnehmen der seitlichen Schienen

1. Drücken Sie mittig auf den oberen Bereich der seitlichen Schiene.

1. Drehen Sie die seitliche Schiene um etwa 45°.

1. Ziehen Sie die seitliche Schiene aus den beiden unteren Bohrungen heraus.

Einbau: Wiederholen Sie die Schritte 1, 2 und 3 in umgekehrter Reihenfolge.

Reinigung und Pflege _47

So reinigen Sie das obere Heizelement (Zubehör)

1. Entfernen Sie die obere Mutter. Drehen Sie sie zu diesem Zweck im Uhrzeigersinn, und halten Sie dabei das Heizelement fest.

Die Front des oberen Heizelements neigt sich nach unten.

1. Nach dem Reinigen heben Sie das hintere Ende des Heizelements wieder zurück in seine ursprüngliche Stellung und ziehen die Mutter im Uhrzeigersinn fest.

EINBAU: Wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge.

48 Reinigung und Pflege

AUSTAUSCHEN DER LAMPE

Gefahr von Stromschlägen!

Ehe Sie die Glühbirne im Ofen ersetzen, ergreifen Sie die folgenden Maßnahmen:

• Ofen ausschalten;
• Ofen vom Netz trennen; und
• Glühbirne im Ofen und die Glasklappe durch ein Tuch auf dem Ofenboden vor Zerbrechen schützen.

Sie können eine neue Lampe im SAMSUNG-Kundendienstcenter erwerben.

Ersetzen der rückseitigen Ofenlampe und Reinigen der Glaskappe

1. Drehen Sie die Kappe gegen den Uhrzeigersinn, um sie zu lösen.
2. Entfernen Sie die Metallringe, und reinigen Sie die Glaskappe.
3. Nötigenfalls ersetzen Sie die Halogenleuchte durch eine bis 300 °C hitzebeständige Ofenleuchte mit 25 Watt, 230 V.

Verwenden Sie zum Anfassen einer Halogenleuchte immer ein Tuch, damit sich keine Fettrückstände von Ihren Fingern auf der Leuchte ablagern.

1. Befestigen Sie die Metallringe wieder an der Glaskappe.
2. Setzen Sie die Glaskappe wieder ein.

Ersetzen der seitlichen Ofenlampe und Reinigen der Glaskappe

1. Zum Entfernen der Glaskappe halten Sie deren unteres Ende mit einer Hand, während Sie ein scharfes Teil (beispielsweise ein Messer) zwischen das Glas und den Rahmen schieben. Drücken Sie die Kappe dann heraus.
2. Nötigenfalls ersetzen Sie die Halogenleuchte durch eine bis 300 °C hitzebeständige Ofenleuchte mit 25 bis 40 Watt, 230 V.

Verwenden Sie zum Anfassen einer Halogenleuchte immer ein Tuch, damit sich keine Fettrückstände von Ihren Fingern auf der Leuchte ablagern.

1. Setzen Sie die Glaskappe wieder ein.

Garantie und Service

Häufig gestellte Fragen und Fehlerbehebung

Was ist zu tun, wenn der Ofen nicht warm wird?

Prüfen Sie, ob eine der folgenden Maßnahmen das Problem behebt:

• Ist evtl. der Ofen nicht angeschaltet? Ofen anschalten.
• Ist evtl. die Uhr nicht eingestellt? Uhr einstellen (siehe Abschnitt „Einstellen der Uhrzeit“).
• Prüfen Sie, ob die erforderlichen Einstellungen vorgenommen worden sind.
• Ist evtl. eine Sicherung durchgebrannt oder hat ein Unterbrechungsschalter ausgelöst? Ersetzen Sie die Sicherungen, oder schließen Sie den Sicherungsautomaten wieder. Wenn dies wiederholt passiert, rufen Sie einen zugelassenen Elektriker.

Was ist zu tun, wenn der Ofen nicht aufheizt, obwohl die Ofenfunktion und die Temperatur eingestellt wurden?

Möglicherweise bestehen Probleme mit den internen elektrischen Verbindungen. Setzen Sie sich mit Ihrem örtlichen Kundendienstcenter in Verbindung.

Was ist zu tun, wenn ein Fehlercode angezeigt wird und der Ofen nicht aufheizt?

Es bestehen Probleme mit den internen elektrischen Verbindungen. Setzen Sie sich mit Ihrem örtlichen Kundendienstcenter in Verbindung.

Was ist zu tun, wenn die Zeitanzeige blinkt?

Es gab einen Stromausfall. Uhr einstellen (siehe Abschnitt „Einstellen der Uhrzeit“).

Was ist zu tun, wenn das Ofenlicht nicht angeht?

Die Ofenbeleuchtung ist defekt. Ofenbirne ersetzen (siehe Abschnitt „Austauschen der Lampe“).

Was ist zu tun, wenn der Ventilator des Ofens läuft, ohne eingestellt worden zu sein?

Nach der Verwendung läuft der Ventilator des Ofens solange weiter, bis der Ofen abgekühlt ist. Setzen Sie sich mit Ihrem örtlichen Kundendienstcenter in Verbindung, wenn der Ventilator auch nach dem Abkühlen weiterläuft.

Fehler- und Sicherheitscodes

Über-spannungsschutz	Allgemeine Funktionen Lösung
E-2*1)	tEmPERAtuRfühlER - fEhIER	Setzen Sie sich mit dem örtlichen Kundendienstcenter in Verbindung.
S-01	SichERhEit-SABSchAltuNgOfen läuft längere Zeit bei eingestellter Temperatur.	Ofen ausschalten und Lebensmittel entnehmen.Lassen Sie den Ofen vor der weiteren Benutzung abkühlen.
-SE-E-0*1)	Ein Fehler des Ofens kann schwache Leistung und Sicherheitsprobleme verursachen. Verwenden Sie den Ofen ab sofort nicht mehr.	Setzen Sie sich mit dem örtlichen Kundendienstcenter in Verbindung.
-dE-	kEiN tEilERDer Teiler wurde nicht korrekt eingesetzt.Siehe „Einstellen des Teilerbetriebs“ (Seite 16).	Schieben Sie für Ofenbetrieb mit Ober-, Unter- und Doppelkammer den Teiler ein, und nehmen Sie den Teiler für Einfachbetrieb heraus.
-UP-	üBERSPANNuNgSSchutZDiese Funktion schützt das Gerät vor Spannungsspitzen.Wenn eine große Spannungsspitze eintritt, wird ein Alarm ausgelöst und im Display wird die Meldung „-UP-“ angezeigt. Der Heizkörper, die Beleuchtung, der Umluftmotor und die Spießfunktion werden deaktiviert.	Sobald die Spannung wieder auf einen normalen Wert sinkt, wird der Überspannungsschutz automatisch deaktiviert und der Ofen nimmt den normalen Betrieb wieder auf.Der Überspannungsschutz kann zu einer Unterbrechung des Garvorgangs führen.

1) ** Bezeichnet alle Zahlen.

Technische Daten

Technische Daten

Eingangsspannung und Frequenz 230V ~ 50Hz
Volumen (Nutzraum) 70 l
Ausgangsleistung 3650 W Max.
Gewicht Netto Ca. 38 kg
Verpackungsgewicht Ca. 43 kg
Abmessungen (B x H x T)	Gehäuse 595 x 595 x 566 mm
	Garraum 440 x 365 x 405 mm

52_ Technische Daten

FRAGEN ODER HINWEISE

LAND	RUFEN SIE UNS AN	ODER BESUCHEN SIE UNS UNTER
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	www.samsung.com
BELGIUM 02-201-24-18		www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
DENMARK 70 70 19 70		www.samsung.com
FINLAND 030 - 6227 515
FRANCE 01 48 63 00 00
GERMANY	01805 - SAMSUNG (726-7864 € 0,14/Min)aus dem dt. Festnetz,aus dem Mobilfunk max. € 0,42/Min)
ITALIA	800-SAMSUNG (726-7864)
GREECE	80111-SAMSUNG (80111 726-7864) onlyfrom land line, ([phone]from mobile and land line
LUXEMBURG 261 03 710
NETHERLANDS	0900-SAMSUNG(0900-7267864) (€ 0,10/Min)
NORWAY 815-56 480
PORTUGAL 808 20-SAMSUNG (808 20 7267)
SPAIN 902 - 1 - SAMSUNG (902 172 678)
SWEDEN 0771 726 7864 (SAMSUNG)
SWITZERLAND	0848 - SAMSUNG (7267864,CHF 0.08/min)	www.samsung.com/chwww.samsung.com/ch_fr/(French)
U.K 0330 SAMSUNG (7267864)		www.samsung.com
EIRE 0818 717100

Code-Nr.: DG68-00447C
