BEDIENUNGSANLEITUNG MusicFly Select dnt

Mit MusicFly Select "fl iegt" Ihre Musik drahtlos von MP3-Playern, Walkman oder CD-Porti zu Ihrem Radio. Sogar von Handys und PDAs mit integriertem MP3-Player wird die Musik über den MusicFly Select in das Auto-Radio übertragen. An den USB-Anschluß können u.a. MP3 Player, Memory-Sticks, USB-Laufwerke (bis 32 GByte) und Karten-lesegeräte angeschlossen werden. Verfügt Ihr Autoradio über eine RDS-Funktion, wird der Liedtitel und Interpret im Display angezeigt. Der MusicFly Select unterscheidet sich von anderen Geräten dadurch, dass er automatisch freie Frequenzen fi ndet und über RDS das Autoradio auf die freie Frequenz abstimmen kann. Zusätzlich verfügt der MusicFly Select über einen SD-Kartenslot und eine Fernbedienung. Komfortabel ist die Verwaltung von Ordner und Abspielrei- henfolge.

Ihre dnt

Hinweis:

Bitte beachten Sie die verschiedenen Anschlußmöglichkeiten, je nach Typ Ihres Audio-Gerätes auf Seite 14. Sollte das Display nach Anschluß Ihres Gerätes dunkel werden, beachten Sie die Informationen auf Seite 14. Sollten Sie Fragen bezüglich des Betriebs von Audio-Geräten am MusicFly Select haben, lesen Sie die Kundeninformationen Seite 14.

Inhalt

Vorwort 2

Sicherheitshinweise....4-5

Gerätebeschreibung 5

Inbetriebnahme

Ein/Ausschalten....6

Frequenz manuell einstellen 6

Frequenz automatisch einstellen 7

Wiedergabe 7

Wiederholen 7

Lautstärke....8

RDS

RDS Anzeige 8

RDS Interval 9

RDS Betriebsart 9

Wiedergabewartezeit....10

Bedienung

Anzeige Modus 10

Programmspeicher programmieren 10

Programmspeicher abrufen 10

Eingangspegel(Analog)....10

Ordnerverwaltung....11

Indexierung....11

Fernbedienung 12

Kundendienstinformationen/FAQs 14

Serviceinformationen.... 16

Technische Daten 16

Umweltgerechte Entsorgung 16

CE-Erklärung....41

Garantiebedingungen....63

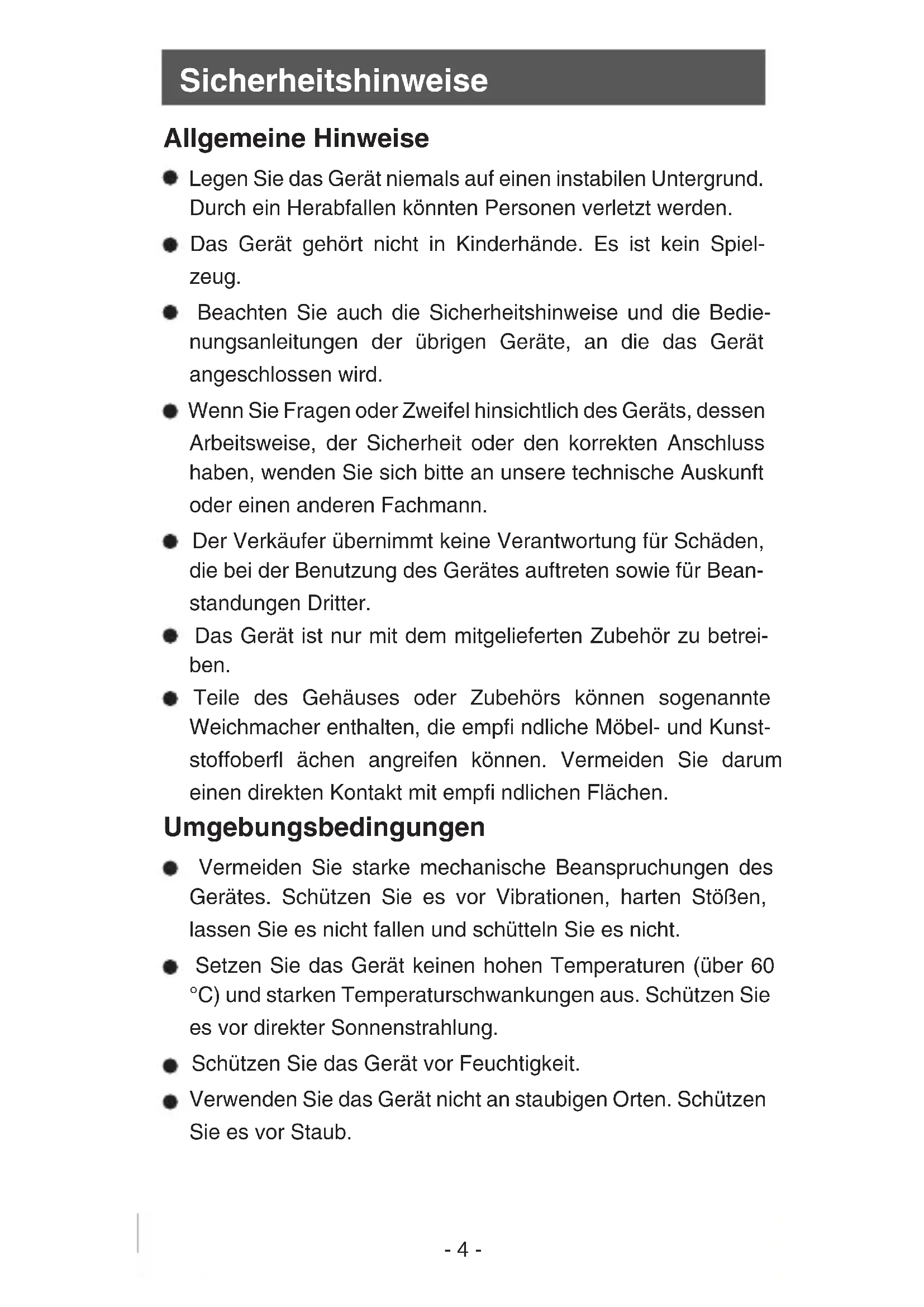

Sicherheitshinweise

Allgemeine Hinweise

• Legen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen könnten Personen verletzt werden.
• Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
• Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen Geräte, an die das Gerät angeschlossen wird.
• Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen Arbeitsweise, der Sicherheit oder den korrekten Anschluss haben, wenden Sie sich bitte an unsere technische Auskunft oder einen anderen Fachmann.
• Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei der Benutzung des Gerätes auftreten sowie für Beanstandungen Dritter.
  Das Gerät ist nur mit dem mitgelieferten Zubehör zu betreiben.
• Teile des Gehäuses oder Zubehörs können sogenannte Weichmacher enthalten, die empfi ndliche Möbel- und Kunststoffoberfl ächen angreifen können. Vermeiden Sie darum einen direkten Kontakt mit empfi ndlichen Flächen.

Umgebungsbedingungen

• Vermeiden Sie starke mechanische Beanspruchungen des Gerätes. Schützen Sie es vor Vibrationen, harten Stößen, lassen Sie es nicht fallen und schütteln Sie es nicht.
• Setzen Sie das Gerät keinen hohen Temperaturen (über 60 °C) und starken Temperaturschwankungen aus. Schützen Sie es vor direkter Sonnenstrahlung.
  Schützen Sie das Gerät vor Feuchtigkeit.
• Verwenden Sie das Gerät nicht an staubigen Orten. Schützen Sie es vor Staub.

Sicherheitshinweise

Störungen

- Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, entfernen Sie es vom 12V-Anschluß. Lassen Sie das Gerät von einer autorisierten Fachkraft überprüfen, bevor Sie es weiter verwenden. Wir empfehlen Ihnen, sich an unser Service-Center zu wenden.

Verpackungsmaterial

- Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Reinigung und Pfl ege

- Verwenden Sie zur Reinigung der Außenfl ächen ein trockenes, weiches Tuch.

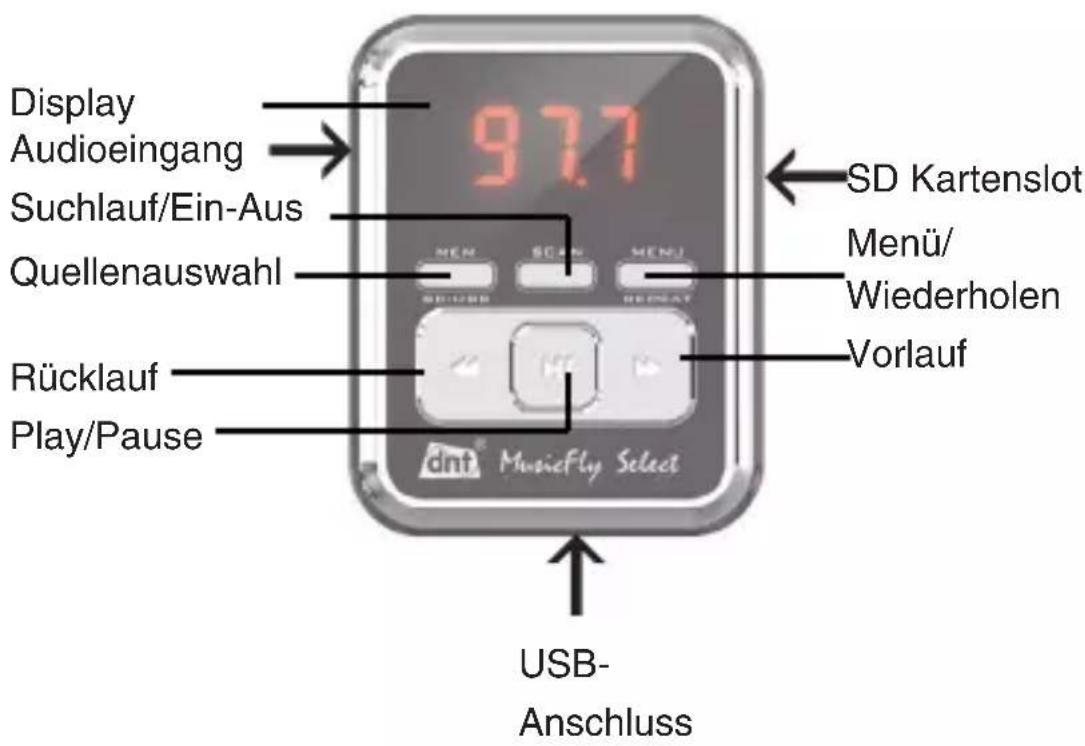

Gerätebeschreibung

Display Audioeingang Suchlauf/Ein-Aus Quellenauswahl Rücklauf Play/Pause 977 SD Kartenslot Menü/ Wiederholen Vorlauf dnt® MusicFly Select USB- Anschluss

Alternativ kann die Bedienung auch mit der mitgelieferten Fernbedienung erfolgen. Sie können allerdings mit der Fernbedienung keine Frequenzen speichern.

Inbetriebnahme

Inbetriebnahme

Stecken Sie den MusicFly Select in den 12V-Anschluß des Autos. Stellen Sie das Gerät so ein, dass es bequem zu bedienen ist. Das Display schaltet sich sofort ein. Das Gerät ist betriebsbereit. Der MusicFly Select prüft, ob ein Gerät am USB-Port angeschlossen ist oder eine SD-Karte im Kartenschacht steckt und beginnt mit der Musikwiedergabe.

Einschalten aus dem Standby-Mode

5d USB

Halten Sie die POWER-Taste für ca. 2 Sekunden gedrückt, um das Gerät einzuschalten. Die zuletzt eingestellte Displayanzeige wird angezeigt. Der MusicFly Select prüft, ob ein Gerät am USB-Port oder eine SD-Karte im Schacht ist und beginnt mit der Musikwiedergabe.

Ausschalten

Das Gerät schaltet sich automatisch nach 60 Minuten aus, wenn keine Musik abgespielt wird. Alternativ kann das Gerät mit der POWER-Taste ausgeschaltet werden.

Standby-Mode

Wenn kein Audiogerät am USB-Port, im SD-Schacht oder Audio-Eingang angeschlossen ist oder Pause gedrückt wurde, schaltet das Gerät nach ca. 1 Minute das Sendesignal ab, im Radio ist jetzt ein Rauschen zu hören.

Wird während der nächsten 60 Minuten wieder ein Audiosignal angelegt, schaltet der MusicFly Select sich automatisch wieder ein, ansonsten muss er mit der POWER-Taste wieder eingeschaltet werden. Halten Sie dazu die POWER-Taste für 2 Sekunden gedrückt.

Ist das Menü für Einstellungen aktiv, leuchtet eine LED unterhalb der MENU/REPEAT-Taste.

Frequenz manuell einstellen

• Drücken Sie die MENU/REPEAT-Taste.
• Stellen Sie mit den ▶▶/◀◀ -Tasten die gewünschte Frequenz ein.
• Drücken Sie erneut die MENU/REPEAT-Taste.

Inbetriebnahme

Frequenz automatisch einstellen

• Drücken Sie die SEARCH-Taste.
  Das Display zeigt kurz Ato an und startet dann den Suchlauf zu einer neuen Frequenz.
• Sobald eine neue freie Frequenz gefunden wurde, blinkt das Display mit der neuen Frequenz.

Wiedergabe

- Drücken Sie die ▶Taste für Wiedergabe oder Pause.

- Drücken Sie kurz die ▶▶Tasten, um den nächsten oder vorherigen Titel auszuwählen.

• Drücken Sie ca. 2 Sekunden die ▶▶-Testen, um zum nächsten/vorigen Verzeichnis wechseln.
• Sobald die Wiedergabe gestartet ist, wird die verbleibende Wiedergabezeit oder Frequenz im Display angezeigt, abhängig vom Anzeige-Mode.

Wiederholen

Diese Funktion ist nur verfügbar, wenn ein Audiogerät am USB-Port angeschlossen ist oder eine SD-Karte sich im Kartenslot befi ndet.

Der MusicFly Select verfügt über einen Wiederhol-Modus. Ist der Wiederhol-Modus eingeschaltet, erfolgt die Musikwiedergabe des aktuellen Verzeichnisses in einer Endlos-Schleife.

- Drücken Sie während der Wiedergabe für ca. 2 Sekunden die MENU/REPEAT-Taste.

Inbetriebnahme / Bedienung

● Die Anzeige wird in der folgenden Reihenfolge umgeschaltet:

wiederholen des aktuellen Musikstücks

wiederholen des aktuellen Verzeichnisses

normal

Lautstärke

Diese Funktion ist nur verfügbar, wenn ein Audiogerät am USB-Port angeschlossen ist oder eine SD-Karte sich im Kartenslot befi ndet.

• Drücken Sie 2 x kurz die MENU/REPEAT-Taste.
• Das Display zeigt als Balkenanzeige die eingestellte Lautstärke an.
• Stellen Sie mit den ▶▶Testen die gewünschte Lautstärke ein.

RDS

RDS Anzeige

Diese Funktion ist nur verfügbar, wenn ein Audiogerät am USB-Port angeschlossen ist oder eine SD-Karte sich im Kartenslot befi ndet.

• Drücken Sie 3 x kurz die MENU/REPEAT-Taste.
  ● Wählen Sie den RDS-Anzeigemodus aus:

NOR In der normalen RDS-Anzeige werden immer 8 Zeichen angezeigt

- Die Information läuft im Sekundentakt durch das Display.

- Drücken Sie erneut die MENU/REPEAT-Taste.

RDS Interval

Diese Funktion ist nur verfügbar, wenn ein Audiogerät am USB-Port angeschlossen ist oder eine SD-Karte sich im Kartenslot befi ndet.

• Drücken Sie 4 x kurz die MENU/REPEAT-Taste.
• Stellen Sie mit den ▶-Tasten das Anzeige-Intervall für die normale RDS-Anzeige ein (2-6 Sekunden).
• Drücken Sie erneut die MENU/REPEAT-Taste.

RDS Betriebsart

Der MusicFly Select verfügt über 2 RDS-Betriebsarten zur Einstellung der Frequenz.

- In der Betriebsart NOR wird die nächste freie Frequenz automatisch gesucht und anschließend angezeigt. (siehe auch Frequenz automatisch einstellen). Das Autoradio kann nun auf die Frequenz abgestimmt werden.

- In der Betriebsart SYC sucht der MusicFly Select eine neue freie Frequenz. Sobald sie gefunden ist, wird das Radio über RDS automatisch auf die neue Frequenz abgestimmt.

Die Abstimmung auf die neue Frequenz dauert einige Sekunden und ist ausschließlich von der Einstellgeschwindigkeit des Autoradios abhängig.

Die Betriebsart SYC ist nicht für alle Autoradios geeignet. Die richtige Betriebsart muß ermittelt werden.

• Drücken Sie 5 x kurz die MENU/REPEAT-Taste.
• Wählen Sie die RDS-Betriebsart mit den ▶▶◀◀ -Tasten aus.

Bedienung

Wiedergabewartezeit einstellen

Zum Einstellen der Wartezeit zwischen gefundener Frequenz und dem automatischen Start der Wiedergabe.

• Drücken Sie 6 x kurz die MENU/REPEAT-Taste.
• Stellen Sie die Verzögerung mit den ▶▶Tasten ein.

Anzeige-Modus

Diese Funktion ist nur verfügbar, wenn ein Audiogerät am USB-Port angeschlossen ist oder eine SD-Karte sich im Kartenslot befi ndet.

Frequenz

- Drücken Sie während der Wiedergabe für ca. 2 Sekunden wiederholt die ▶Taste, um den Modus umzuschalten.

verbleibende Wiedergabezeit

Programmspeicher programmieren

- Stellen Sie die gewünschte Frequenz ein (siehe Frequenz einstellen). - Drücken Sie kurz die MEM SD-USB-Taste. Es wird [-] angezeigt.

- Wählen Sie mit den ▶▶-Testen einen Programmspeicher (1-7) aus. - Drücken Sie erneut kurz die MEM SD-U Taste.

Programmspeicher auswählen

• Drücken Sie wiederholt die MEM SD-USB-Taste bis die gewünschte Frequenz eingestellt ist.
• Mit jedem Druck auf die MEM SD-USB-Taste wird dabei der nächste Programmspeicher ausgewählt.

Eingangspegel einstellen (Audio-Eingang)

Damit die Musik mit der besten Signalqualität zum Radio

übertragen wird, muß die Lautstärke richtig eingestellt werden.

Gehen Sie dazu folgendermaßen vor:

Starten Sie die Wiedergabe am Audio-Gerät. Stellen Sie die Lautstärke auf einen niedrigen Wert ein. Erhöhen Sie nun die Lautstärke, bis das Rauschen verschwindet. Merken Sie sich diesen Wert. Erhöhen Sie nun die Lautstärke weiter bis im Radio Verzerrungen zu hören sind. Merken Sie sich auch diesen Wert. Stellen Sie jetzt die Lautstärke in die Mitte der so ermittelten Werte ein.

Ordnerverwaltung

Das Gerät verwaltet max 1999 Dateien. Sie können im Hauptverzeichnis Ordner anlegen, um die Dateien einfacher verwalten zu können. Die Ordner werden in der Reihenfolge wiedergegeben, wie Sie auf das Speichermedium kopiert wurden. Der MusicFly Select kann bis 20 Verzeichnisse verwalten. Diese Verzeichnisse werden vom MusicFly Select automatisch als d1-d20 kurz im Display angezeigt. Wird kein Verzeichnis ausgewählt, werden die Audio-Dateien nacheinander abgespielt.

Indexierung in Ordnern

Der MusicFly Select bevorzugt in der Reihenfolge der Wiedergabe Dateinamen, die mit einer 3 stelligen Zahl beginnen. Auf diese Art und Weise kann man einfach eine Playliste erstellen:

z.B. 003 snow patrol - chasing cars.mp3 wird vor 004 OMD - If You Leave.mp3 abgespielt.

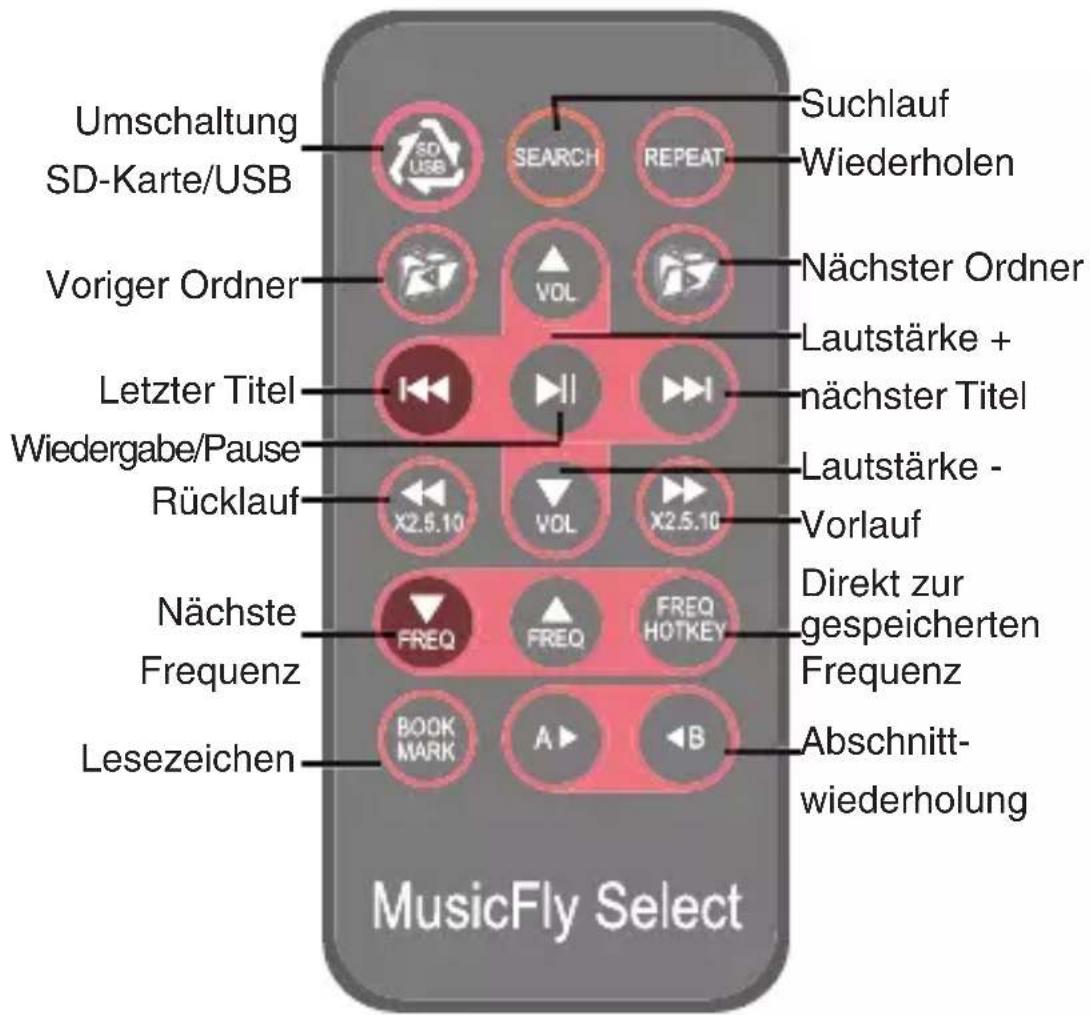

Fernbedienung

Umschaltung SD-Karte/USB Voriger Ordner Letzter Titel Wiedergabe/Pause Rücklauf Nächste Frequenz Lesezeichen MusicFly Select Search REPEAT Suchlauf Wiederholen Nächster Ordner Lautstärke + nächster Titel Lautstärke - Vorlauf Direkt zur gespeicherten Frequenz ABSchnitt-wiederholung

Tastenerklärung

Umschaltung zwischen USB- und SD-Karte

Search Started den Suchlauf nach einer freien Frequenz

Repeat Ein- und ausschalten der Wiederholfunktion

im vorigen bzw. zum nächsten Ordner wechseln. Der erste Titel im Ordner wird abgespielt.

n vorigen bzw. nächsten Titel auswählen.

Vor- und Rückspulgeschwindigkeit einstellen: 2x, 5x oder 10x.

nstellen der Frequenz in 0,1 MHz Schritten. Wird die Taste länger als 2 Sekunden gehalten, wird die Frequenz in 1 MHz Schritten eingestellt.

Fernbedienung

FREQ HOTKEY

Mit dieser Taste können die gespeicherten Frequenzen (1-7) direkt ausgewählt werden. Drücken Sie mehrfach die Taste, bis die gewünschte Frequenz ausgewählt ist.

Diese Funktion ist nur verfügbar, wenn ein Audiogerät am USB-Port angeschlossen ist oder eine SD-Karte sich im Kartenslot befi ndet.

A▶◀B Sie können einen ganz bestimmten Abschnitt in einem Titel wiederholen. Markieren Sie mit der Taste A▶den Beginn des Abschnitts. Die Musik muß dabei weiterlaufen. Markieren Sie mit der Taste◀Das Ende des Abschnitts, der wiederholt werden soll. Zum Abbruch drücken Sie die Taste A▶

BOOK MARK

Sie können sich im laufenden Titel ein Lesezeichen setzen, wenn Sie die Fahrt unterbrechen und anschließend an der gleichen Stelle die Musik weiterhören möchten. rücken Sie dazu kurz die Taste, um die Stelle zu speichern bevor Sie das Gerät bzw. das Auto ausschalten. Beim nächsten Gerätestart wird die Musik an der Stelle fortgesetzt, die Sie gespeichert haben.

Kundeninformationen

Kundendienstinformationen

Wie groß ist die Reichweite/der Aktionsradius?

Zugelassene Geräte wie der MusicFly Select haben eine Seleistung von 50nW. Somit erreicht der MusicFly Select eine begrenzte Reichweite, sodass er andere Teilnehmer nicht stört. Dies wurde von der Bundesnetzagentur so festgelegt

Wo darf der MusicFly Select betrieben werden

Der MusicFly Select ist in den meisten Ländern Europas zu lassen. Auf der Verpackung erhalten Sie dazu eine Übersid

Was ist, wenn mein MP3 Player über ein integriertes Radio verfügt?

Natürlich kann der MusicFly Select auch mit MP3 Playe integriertem Radio betrieben werden. Da der Ohrhörer in Regel als Antenne arbeitet, kann es in Einzelfällen zu ein etwas schlechteren Empfang kommen.

Equalizer- und Lautstärkeeinstellung (nur Audio-Eingang)

Falsche Equalizereinstellungen machen sich durch Ausset beim Empfang bemerkbar. Sie sollten dann eine Equalizerstellung wählen, die weniger basslastig ist.

Ist die Lautstärke beim Audiogerät zu hoch, kommt es Übersteuerung und Aussetzern bei der Übertragung.

Ist die Lautstärke zu niedrig, siehe Pegel-Einstellung, wird der MusicFly Select nach einer Minute ausschalten. In dies Fall sollten Sie die Lautstärke anpassen, der MusicFly Se wird sich automatisch wieder einschalten.

Was muß ich beachten, wenn ich mein Audio-Gerät oder USB-Speicher anschließe?

1. externes USB-Laufwerk: Das Laufwerk muß getrennt mit Strom versorgt werden (gegebenenfalls Doppel-Anschluß der 12V-Dose). Nur die erste Partition unter 32 GByte erkannt und muß mit FAT32 formatiert sein. Es werden 1 Dateien abgespielt, maximal 20 Verzeichnisse mit bis z Ebenen.

2. andere Geräte: Der MusicFly Select liefert am US

Kundeninformationen

Anschluß maximal 200 mA Strom. Audio-Geräte die mehr Strom benötigen können am USB-Port nicht betrieben werden. Schließen Sie diese mit dem Audio-Kabel an den Audio-Eingang an. MP3 Player, die über einen eingebauten Akku verfügen, werden am USB-Port geladen.

Ich kann meine Dateien nicht abspielen.

Der MusicFly Select kann MP3- und WMA-Dateien wiedergeben. Die Wiedergabe von DRM-geschützen Dateien ist am USB-Port nicht möglich. In diesem Fall erhalten Sie eine Meldung: No Play DRM Files. Sie können allerdings solche Dateien abspielen, wenn das Audiogerät am Audio-Eingang angeschlossen ist. Das Gleiche gilt für Hörbücher, z.B. von Audible.

Ich habe den MP3 Player an den USB-Eingang vom MusicFly Select angeschlossen. Dabei geht das Display aus.

Die Stromaufnahme des Players ist zu hoch. Der MusicFly Select schaltet in diesem Fall automatisch ab. Entfernen Sie das Gerät vom 12V-Anschluß, um einen Reset durchzuführen. Verwenden Sie anschließend den Audio-Eingang.

Der MusicFly Select arbeitet eine Weile und dann wird das Display dunkel.

Die Stromaufnahme des Players ist zu hoch. Das Gerät wird zu warm und schaltet deshalb automatisch ab. Entfernen Sie das Gerät vom 12V-Anschluß, um einen Reset durchzuführen. Verwenden Sie anschließend den Audio-Eingang.

Das Gerät hat keine Funktion

Entfernen Sie das Gerät vom 12V-Anschluß und überprüfen Sie die eingebaute Sicherung. Drehen Sie dazu die Rändelschraube an der Spitze des 12V-Steckers heraus und tauschen sie gegebenenfalls die Sicherung gegen die mitgelierferte Ersatzsicherung aus. Anschließend drehen Sie die Rändelschraube wieder hinein.

Kundeninformationen

Serviceabwicklung

Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt aufweist, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Fa. dnt in Verbindung, um eine Serviceabwicklung zu vereinbaren.

Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr Freitag von 8.00-16.00 Uhr

Hotline/Service: 06074 3714 31

E-Mail: [e-mail]

Bitte senden Sie Ihr Gerät nicht ohne Aufforderung durch unser Service-Team an unsere Anschrift. Die Kosten und die Gefahr des Verlustes gehen zu Lasten des Absenders. Wir behalten uns vor, die Annahme unaufgeforderter Zusendungen zu verweigern oder entsprechende Waren an den Absender unfrei bzw. auf dessen Kosten zurückzusenden.

Umweltgerechte Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte gekennzeichnet.

Nutzen Sie die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Technische Daten

Frequenzbereich	87.6	~	107.9
Versorgungsspannung	12V=
Ausgangsleistung	50nW
Modulation	FM(F3E)
Spannung/Strom an USB-
Anschluss	5V=		200mA
Abmessungen 94 x 47 x 56mm
Gewicht	52g

Technische gegevens 59

Diese Funktion ist nur verfügbar, wenn ein Audio-gerät am USB-Port angeschlossen ist oder eine SD-Karte sich im Kartenslot befi ndet.

Hiermit erklärt dnt GmbH, dass sich das Gerät MusicFly Select in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befi ndet.

1. Es gelten grundsätzlich die gesetzlichen Garantiebestimungen. Die Garantiezeit beginnt mit der Übergabe des Gerätes. Im Garantiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantieleistung verpflichtet.
2. Während der Garantiezeit beheben wir kostenlos alle Mängel, soweit sie auf Material oder Fabrikationsfehler zurückzuführen sind. Es bleibt dem Hersteller überlassen, defekte Teile / Geräte auszutauschen oder durch andere zu ersetzen. Weitergehende Ansprüche, gleich welcher Art, sind ausgeschlossen. Ausgetauschte Teile gehen in unser Eigentum über. Haftung für Folgeschäden übernehmen wir nicht.
3. Eingriffe am Gerät durch nicht von uns autorisierte Firmen / Personen führen automatisch zum Erlöschen des Garantieanspruches.
4. Vom Garantieanspruch ausgenommen sind alle Schäden, die durch unsachgemäße Behandlung, Nichtbeachtung der Bedienungsanleitung, ausgelaufene Akkus/Batterien und betriebsbedingte Abnutzung entstehen.
5. Durch Reparatur oder Teileersatz wird die ursprüngliche Garantiezeit nicht verlängert.
6. Diese Garantiebedingungen gelten in der Bundesrepublik Deutschland.

Drahtlose Nachrichtentechnik

Entwicklungs- und Vertriebs GmbH

Voltastraße 4

D-63128 Dietzenbach

Tel. [phone]

Fax [phone]

Hotline [phone]

Internet http://www.dnt.de

Email [e-mail]
