Produkttyp	Laser-Entfernungsmesser
Marke	Bushnell
Modell	Broadhead
Abmessungen (Länge)	109 mm
Gewicht	170 g
Stromversorgung	Lithiumbatterie CR2 3 V
Max. Reichweite (reflektierendes Ziel)	1500 yards (1371 m)
Reichweite auf Baum	800 yards (731 m)
Reichweite auf Tier	500 yards (457 m)
Messgenauigkeit	±1 m bis 150 yd, ±0,5 yd von 151 bis 500 yd, ±1 yd darüber hinaus
Vergrößerung	6x
Linsendurchmesser	24 mm
Optische Beschichtung	Vollständige Mehrschichtvergütung mit EXO Barrier
Kompensationstechnologie	ARC (Winkelentfernungsausgleich)
Zielmodi	Standard, BullsEye, Brush
Bildschirm	LCD ActivSync mit automatischem Kontrast
Dichtigkeit	IPX4 (spritzwassergeschützt)
Stativanschluss	Ja, 1/4 Zoll Gewinde
Lasertyp	Klasse 1 (augensicher)
Garantie	Lebenslang Ironclad (unter Bedingungen)
Reinigung	Mikrofasertuch, aggressive Lösungsmittel vermeiden
Reparierbarkeit	Nicht zerlegen, Reparatur durch Hersteller
Ersatzteile erhältlich	CR2-Batterie, Mikrofasertuch

Häufig gestellte Fragen - Broadhead BUSHNELL

Wie aktiviere ich das Display des Entfernungsmessers Broadhead?

Drücken und loslassen Sie die Taste Ein/Aus, um das Display zu aktivieren. Wenn die Anzeige unscharf ist, drehen Sie am Okular, um sie zu schärfen.

Was tun, wenn keine Entfernung angezeigt wird?

Überprüfen Sie, ob das Display eingeschaltet ist und die Ein-Taste gedrückt ist. Stellen Sie sicher, dass nichts die Sende-/Empfangslinse des Lasers blockiert. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterie.

Wie wechsle ich die Batterie des Entfernungsmessers?

Öffnen Sie den Batteriefachdeckel durch Drehen gegen den Uhrzeigersinn. Entfernen Sie die alte Batterie und setzen Sie eine neue Lithiumbatterie CR2 3 V unter Beachtung der Polarität (zuerst den Minuspol) ein. Setzen Sie den Deckel wieder auf.

Was ist die maximale Reichweite des Entfernungsmessers Broadhead?

Die maximale Reichweite auf ein reflektierendes Ziel beträgt 1500 Yards (1371 m). Auf einen Baum: 800 Yards (731 m). Auf ein Tier: 500 Yards (457 m).

Wie verwende ich den BullsEye-Modus?

Drücken Sie kurz die Modus-Taste, bis das BullsEye-Symbol () erscheint. Halten Sie dann die Ein-Taste gedrückt und bewegen Sie langsam über das Ziel. Die Entfernung des nächstgelegenen Objekts wird angezeigt.

Wie aktiviere ich den Brush-Modus?

Drücken Sie kurz die Modus-Taste, bis das Brush-Symbol () erscheint. Halten Sie die Ein-Taste gedrückt und bewegen Sie über das Ziel. Die Entfernung des am weitesten entfernten Objekts wird angezeigt, wobei Hindernisse im Vordergrund ignoriert werden.

Wozu dient die ARC-Technologie?

ARC (Winkelentfernungsausgleich) verwendet einen integrierten Neigungsmesser, um die tatsächliche horizontale Entfernung basierend auf dem Höhen- oder Neigungswinkel zu berechnen. Dies ist entscheidend für Bogen- oder Gewehrjäger, um den Schuss anzupassen.

Wie reinige ich die Linsen des Entfernungsmessers?

Blasen Sie Staub weg, dann verwenden Sie das mitgelieferte Mikrofasertuch in kreisenden Bewegungen. Bei hartnäckigem Schmutz befeuchten Sie das Tuch leicht mit Ihrem Atem oder verwenden Sie ein Optiklinsen-Reinigungsspray. Tragen Sie niemals Flüssigkeit direkt auf die Linse auf.

Ist der Entfernungsmesser Broadhead wasserdicht?

Ja, es entspricht der Schutzart IPX4, was bedeutet, dass es spritzwassergeschützt ist. Es darf nicht untergetaucht werden.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die Batterie und ersetzen Sie sie bei Bedarf. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst. Versuchen Sie nicht, das Gerät zu zerlegen, da dies die Garantie ungültig macht.

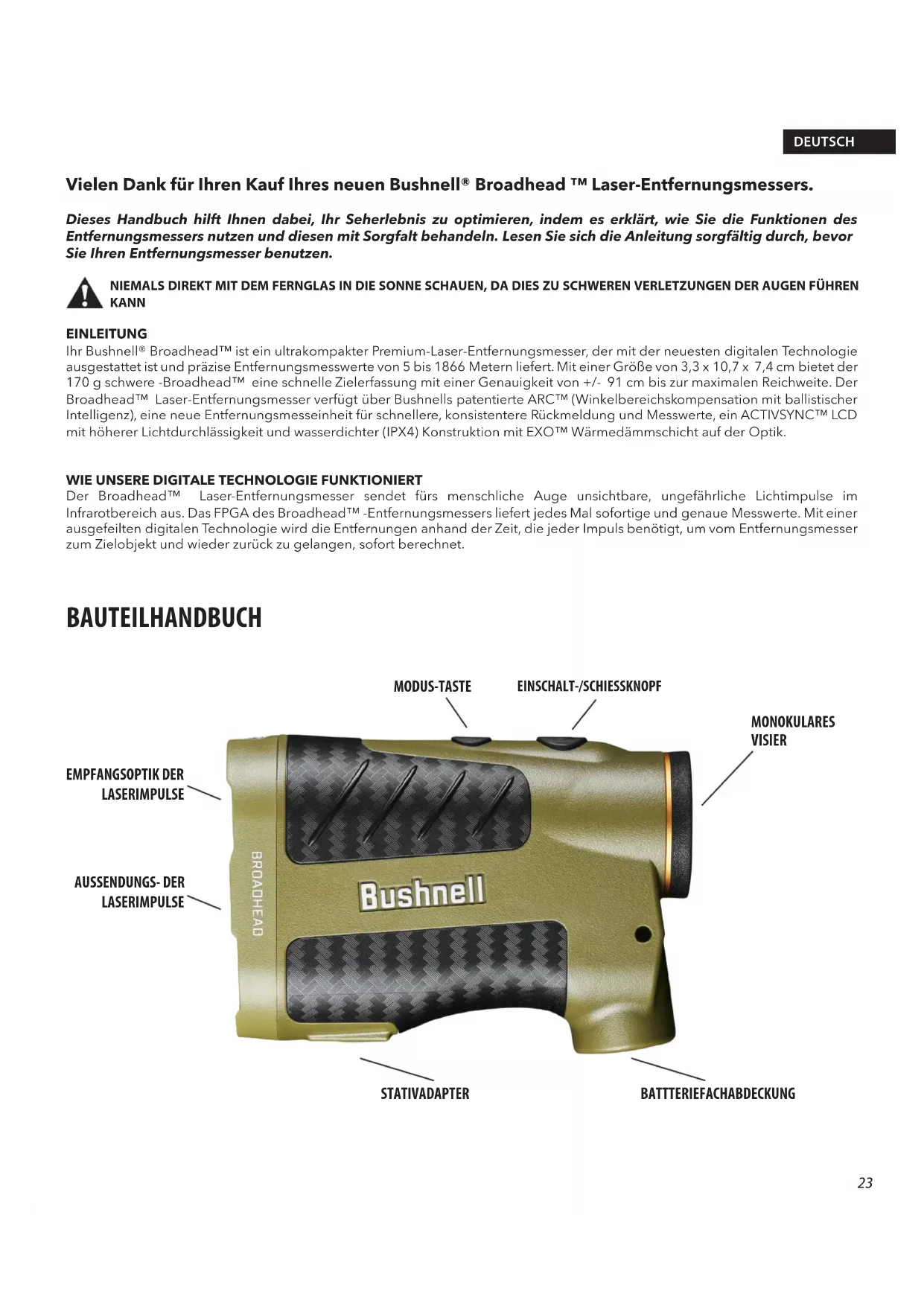

BEDIENUNGSANLEITUNG Broadhead BUSHNELL

Vielen Dank für Ihren Kauf Ihres neuen Bushnell® Broadhead™ Laser-Entfernungsmessers.

Dieses Handbuch hilft Ihnen dabei, Ihr Seherlebnis zu optimieren, indem es erklärt, wie Sie die Funktionen des Entfernungsmessers nutzen und diesen mit Sorgfalt behandeln. Lesen Sie sich die Anleitung sorgfältig durch, bevor Sie Ihren Entfernungsmesser benutzen.

NIEMALS DIREKT MIT DEM FERNGLAS IN DIE SONNE SCHAUEN, DA DIES ZU SCHWEREN VERLETZUNGEN DER AUGEN FÜHREN KANN

EINLEITUNG

Ihr Bushnell® Broadhead™ ist ein ultrakompakter Premium-Laser-Entfernungsmesser, der mit der neuesten digitalen Technologie ausgestattet ist und präzise Entfernungsmesswerte von 5 bis 1866 Metern liefert. Mit einer Größe von 3,3 x 10,7 x 7,4 cm bietet der 170 g schwere -Broadhead™ eine schnelle Zielerfassung mit einer Genauigkeit von +/- 91 cm bis zur maximalen Reichweite. Der Broadhead™ Laser-Entfernungsmesser verfügt über Bushnells patentierte ARC™ (Winkelbereichskompensation mit ballistischer Intelligenz), eine neue Entfernungsmesseinheit für schnellere, konsistentere Rückmeldung und Messwerte, ein ACTIVSYNC™ LCD mit höherer Lichtdurchlässigkeit und wasserdichter (IPX4) Konstruktion mit EXO™ Wärmedämmschicht auf der Optik.

WIE UNSERE DIGITALE TECHNOLOGIE FUNKTIONIERT

Der Broadhead™ Laser-Entfernungsmesser sendet fürs menschliche Auge unsichtbare, ungefährliche Lichtimpulse im Infrarotbereich aus. Das FPGA des Broadhead™ -Entfernungsmessers liefert jedes Mal sofortige und genaue Messwerte. Mit einer ausgefeilten digitalen Technologie wird die Entfernungen anhand der Zeit, die jeder Impuls benötigt, um vom Entfernungsmesser zum Zielobjekt und wieder zurück zu gelangen, sofort berechnet.

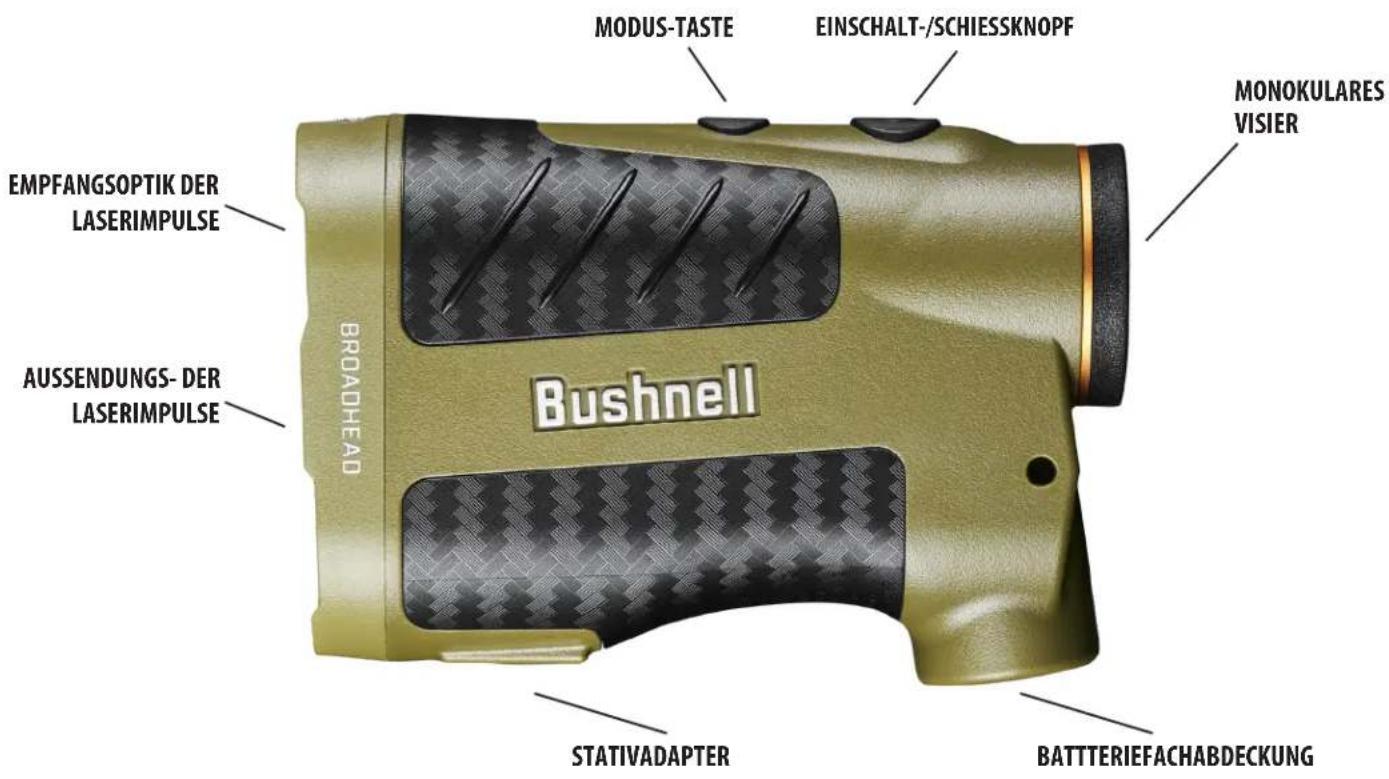

BAUTEILHANDBUCH

MODUS-TASTE EINSCHALT-/SCHIESSKNOPF MONOKULARES VISIER EMPFANGSOPTIK DER LASERIMPULSE BROADHEAD AUSSENDUNGS- DER LASERIMPULSE Bushnell STATIVADAPTER BATTTERIEFACHABDECKUNG

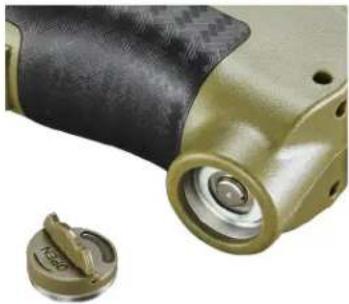

BATTERIEAKTIVIERUNG / ANZEIGE DER BATTERIELEBENSDAUERANZEIGE

Vor dem ersten Gebrauch: Entfernen Sie die Batteriefachabdeckung, indem Sie die Lasche der Abdeckung anheben und dann den Deckel gegen den Uhrzeigersinn drehen. Entfernen und entsorgen Sie die rote Plastikscheibe, die den Pluspol der Batterie abdeckt, und setzen Sie dann die Batterieabdeckung wieder ein. HINWEIS: Es wird empfohlen, die 3-Volt-Lithiumbatterie CR2 mindestens alle 12 Monate auszutauschen. Bitte setzen Sie zuerst das negative Ende der Batterie in das Fach ein.

Symbole der Batterieladungsanzeige (3):

Volle Batterieladung

3/4 Batterieladung

1/2 Batterieladung

1/4 Batterieladung

Batteriesymbol blinkt - die Batterie muss ausgetauscht werden und das Gerät ist nicht betriebsbereit.

GRUNDSÄTZLICHE BEDIENUNG

• Während Sie durch den Laser-Entfernungsmesser schauen, drücken Sie kurz die Ein-/Aus-Taste, um die Anzeige zuaktivieren.
• Bei unscharfer Anzeige, drehen Sie das Monokularvisier in beide Richtungen, bis die Anzeige auf Ihr Auge scharf gestellt ist.
• Platzieren Sie den Zielkreis (in der Mitte der Anzeige) auf einem Zielobjekt, das mindestens 5 bis 6 Meter entfernt ist, und halten Sie die Taste zum Starten der Messung solange gedrückt, bis die Bereichsanzeige unterhalb des Zielkreises angezeigt wird.
• Sobalddie Entfernungermitteltwurde, können Sie die Tasteloslassen. Wenndievier „Fadenkreuze“ außerhalb des Zielkreises nicht mehrangezeigt werden, bedeutet das, dass der Laserkeinelmpulse mehraussendet. Die Anzeigebleibt für 15 Sekundeneingeschaltet und zeigt die letzte Entfernungsmessung an, bevor sie sich automatisch ausschaltet, um die Batterielebensdauer zu verlängern.
• SiekönnenjederzeiterneutdieTastezumStartenderMessungdrücken, um die Entfernungzueinemanderen Zielobjektzuermitteln. Drücken Sie die Taste erneut, um eine Messung zu wiederholen.
• Halten Sie die Taste weiterhin gedrückt und bewegen Sie den Entfernungsmesser über mehrere Ziele, um die Entfernungen über einen Bereich zu scannen und kontinuierlich aktualisierte Messwerte zu erhalten. Bei diesem Scanvorgang blinkt Fadenkreuz außerhalb des Zielkreises.

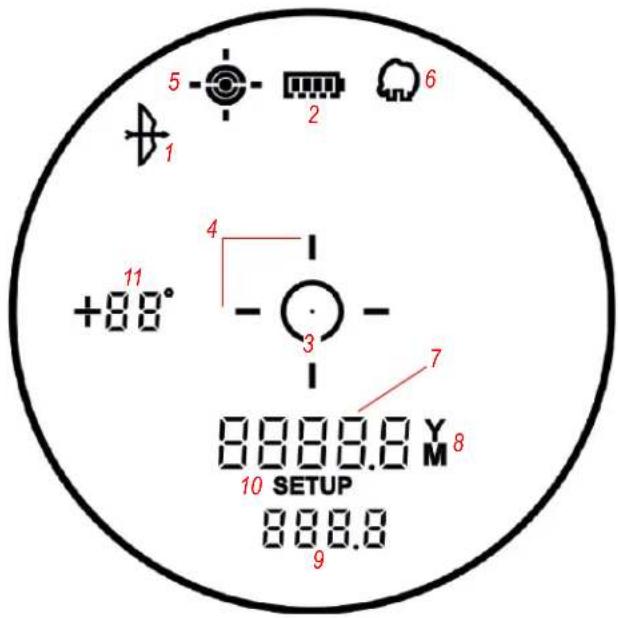

DISPLAYANZEIGE / -SYMBOLE

Das Display des Broadhead ^™ -Entfernungsmessers verfügt über folgenden Leuchtanzeigen:

• Winkelbereichskompensationsmodi
• Bogenmodus (1)
• Batterieladungsanzeige (2)
- Zielkreis / -punkt (3)
• Anzeige Laser aktiv / Laserscan (4)
- Anvisierungsmodi

• Ziel-Modus (5)

• Dickicht-Modus (6)

• Die primäre numerische Anzeige zeigt den Sichtlinienabstand an (7).
- Einheiten zur Abstandsmessung (Entfernung) (8): Y = Yards, M = Meter
• Numerische Zweitanzeige (9)

(Echter horizontaler Abstand für Bogenmodus)

• SETUP-Modus (10)
  • Winkelanzeige (11)

In die Unterseite dieses Bushnell-Entfernungsmessers ist eine 1/4" - 20-Stativhalterung mit Gewinde eingegossen, mit der Sie ein Stativ für einen stabileren Betrieb bei längerem Gebrauch anbringen können.

Das Broadhead Fernglas mit integriertem Laser-Entfernungsmesser verfügt über drei verschiedene Modi zur Zielerfassung, wobei der Standardmodus die Grundeinstellung ist. Um den Zielmodus zu wechseln, drücken Sie kurz die „Mode“-Taste, bis der gewünschte Modus (Ziel oder Brush) angezeigt wird. Um in den Standardmodus zurückzukehren, drücken Sie noch einmal auf „Mode“, nachdem das Brush-Symbol zu sehen ist. Die Zielerfassungs-Modi sind:

- Standardmodus mit Automatischem SCAN (LCD-Anzeige – keine) Mit dieser Einstellung können die meisten Ziele bis zu einer Entfernung von 1646 Metern (Yards) gemessen werden. Dies wird für mäßig reflektierende Ziele verwendet, die in den meisten Situationen der Entfernungsmessung üblich sind. Der Mindestabstand im Standardmodus beträgt 4,6 Meter (5 Yards). Um die automatische SCAN-Funktion zu verwenden, halten Sie die „Fire“-Taste gedrückt und bewegen Sie dann das Fernglas von einem Objekt zum nächsten, während Sie die Taste weiter gedrückt halten. Mit dem Automatischen SCAN kann die gemessene Entfernung kontinuierlich aktualisiert werden, während Sie mehrere Ziele anvisieren. Die Fadenkreuzlinien blinken während des Scannens.

- Ziel-Modus mit Automatischem SCAN (LCD Anzeige (5) - 📋) Dieser fortschrittliche Modus ermöglicht es, problemlos kleine Ziele und Wild zu erfassen, ohne dabei versehentlich die Entfernung zu Objekten mit größerer Signalstärke im Hintergrund zu messen. Wenn mehr als ein Objekt erfasst wurde, wird nur die Entfernung zum nächstgelegenen Objekt angezeigt. Richten Sie den Zielkreis des Fernglases auf ein Objekt (z.B. Wild), dessen Entfernung

Sie messen möchten, während sich das Gerät im BullsEye-Modus befindet. Drücken Sie als nächstes die „Fire“-Taste und halten Sie sie gedrückt, während Sie den Zielkreis langsam über das Wild bewegen. Wenn von dem Laserstrahl mehr als ein Objekt erkannt wurde (Wild und Bäume im Hintergrund), wird die Entfernung zum nächstgelegenen Objekt (Wild) im LCD-Bildschirm angezeigt.

- Brush™-Modus mit Automatischem SCAN (LCD Anzeige (6) - 📄): Dieser fortschrittliche Modus ermöglicht es, Objekte wie Buschwerk und Äste zu ignorieren, sodass nur die Entfernung zu Objekten im Hintergrund angezeigt wird. Wenn mehr als ein Ziel erfasst wird, wird nur die Entfernung des am weitesten entfernten Objekts auf dem LCD-Bildschirm angezeigt. Richten Sie den Zielkreis des Fernglases auf das Objekt aus, dessen Entfernung Sie bestimmen möchten, während sich das Gerät im Brush Modus befindet. Drücken Sie als nächstes die „Fire“-Taste und halten Sie sie gedrückt, während Sie den Zielkreis langsam über das

Objekt bewegen. Wenn von dem Laserstrahl mehr als ein Objekt erkannt wurde (Äste im Vordergrund und ein Wildtier im Hintergrund), wird die Entfernung zum nächstgelegenen Objekt (Wild) angezeigt.

TIPP: Während Sie die „Fire“-Taste drücken, können Sie das Gerät langsam von Objekt zu Objekt bewegen und so den Laser absichtlich dazu bringen, auf mehrere Ziele zu treffen, um sicherzustellen, dass von den erkannten Objekten nur das am weitesten entfernte angezeigt wird. Sobald das Gerät ausgeschaltet ist, kehrt es immer in den letzten Zielmodus zurück.

ANGLE RANGE COMPENSATION (ARC) - WINKELENTFERNUNGSKOMPENSATION

Das Broadhead Fernglas mit integriertem Laser-Entfernungsmesser und ARC ^™ wurde speziell für Jäger entwickelt. Ihr Broadhead Fernglas verfügt über einen eingebauten Neigungsmesser und löst so ein Problem, das Jäger schon seit Jahren beschäftigt hat. Jäger mit Bogen oder Gewehr haben sich mit extremen Steigungs- und Gefällewinkeln schwer getan, da diese Winkel die echte Horizontaldistanz zu Ihrem Ziel beeinflussen. Die ARC ^™ -Lösung: Ein integrierter Neigungsmesser sendet Messdaten der vorhandenen Winkel an einen Prozessorchip, wenn bergauf oder bergab liegende Objekte anvisiert werden. Diese Daten werden mit internen algorithmischen Formeln kombiniert. Die vom Benutzer auswählbaren ARC-Modi ermöglichen es Ihnen so, die Leistungsparameter des Geräts an Ihre konkrete Situation und Umgebung anzupassen.

Zusammen mit der standardmäßigen „Sichtlinie“-Distanz zeigt der Feuerknopf die wahre horizontale Distanz im Bogenmodus an - siehe Abschnitt ARC-MODI.

VERWENDUNG DES KONFIGURATIONSMENÜS

Das Konfigurationsmenü wird für die Auswahl verschiedener Optionen wie ARC-Modus (Bogen, Gewehr etc.) und Ihrer bevorzugten Maßeinheit für die Entfernung (Yards oder Meter) verwendet. Rufen Sie nach dem Einschalten des Geräts das Konfigurationsmenü auf und halten Sie die Taste „Mode“ gedrückt, bis „SETUP“ auf dem Bildschirm angezeigt wird (10). Sie bleiben im Konfigurationsmenü, bis Sie alle verfügbaren Einstellungen (je nach ausgewähltem ARC-Modus unterschiedlich) geändert oder bestätigt haben und „SETUP“ nicht mehr angezeigt wird. Wenn Sie sich im Konfigurationsmenü befinden, drücken Sie die „Mode“-Taste, um durch die verfügbaren Punkte zu blättern oder sie umzuschalten. Drücken Sie die „Fire“-Taste, um die aktuell angezeigte Option/Einstellung zu bestätigen und zu speichern.

Der erste Punkt, den Sie im Konfigurationsmenü auswählen können, ist der ARC-Modus. Drücken Sie die „Mode“-Taste, bis das Symbol für den gewünschten Modus angezeigt wird. Drücken Sie zur Bestätigung die „Fire“-Taste und fahren Sie mit der Auswahl weiterer zugehöriger Optionen/Einstellungen fort.

ARC (ANGLE RANGE COMPENSATION) MODI - WINKELENTFERNUNGSKOMPENSATION

- REGULÄRER Modus (rE9): In diesem Modus werden keine Informationen zur Neigung oder Entfernungsausgleichung angezeigt (keine sekundäre Anzeige (9), nur die Visierliniendistanz (7)). Wählen Sie diesen Modus (drücken Sie die „Fire“-Taste, während im Konfigurationsmenü „Re9“ angezeigt wird) für allgemeine Zwecke oder wenn Sie das Fernglas nicht im Bereich der Bogen- oder Gewehrjagd verwenden. Nachdem Sie Ihre Auswahl des regulären Modus bestätigt haben, ist der einzige andere Punkt Konfigurationsmenü die Option Maßeinheit (8). Durch Drücken der Taste „Mode“ werden die Einheiten von der Standardeinstellung „Y“ (Yards) auf „M“ (Meter) umgeschaltet. Drücken Sie die Taste „Fire“, um Ihre Auswahl zu bestätigen (lassen Sie die Einheiten auf Yards eingestellt oder ändern Sie sie auf Meter) und verlassen Sie das Konfigurationsmenü, um zum normalen Betrieb zurückzukehren.

- BOGEN-Modus ( ): Berechnet den Grad der Neigung und die daraus resultierende echte Horizontaldistanz und zeigt diese zusätzlich zur Visierliniendistanz in Yards oder Metern an. Wählen Sie diesen Modus (drücken Sie die „Feuer“-Taste mit dem Bogensymbol (1), während Sie sich im Konfigurationsmenü befinden) für die Bogenjagd oder andere Situationen, in denen Sie keine Informationen zu Geschossabfall/Haltepunkt benötigen. Nachdem Sie Ihre Auswahl des Bogen-Modus bestätigt haben, ist der einzige andere Punkt im Konfigurationsmenü die Option Maßeinheit (8). Durch Drücken der Taste „Mode“ werden die Einheiten von der Standardeinstellung „Y“ (Yards) auf „M“ (Meter) umgeschaltet. Drücken Sie die Taste „Fire“, um Ihre Auswahl zu bestätigen (Sie können die Einheiten auf Yards gestellt lassen oder auf metrische Einheiten umstellen) und verlassen Sie das Konfigurationsmenü, um zum normalen Betrieb zurückzukehren.

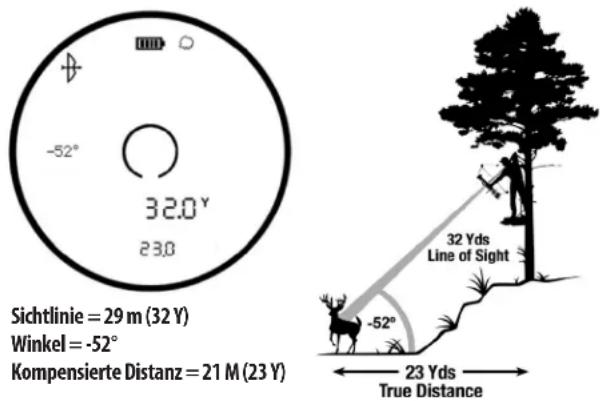

Beispiel für den Bogen-Modus

Die echte Horizontaldistanz wird abwechselnd mit dem Neigungswinkel in Grad am unteren Ende des Bildschirms (14 angezeigt. Ein Jäger mit Bogen könnte beispielsweise von einem Hochsitz aus bergab auf ein laufendes Reh in einem Winkel von -52^ relativ zu seiner Position zielen. Die Visierliniendistanz beträgt 29 Meter (32 Yards). Aber davon ausgehend würde er das Ziel höchstwahrscheinlich "überschießen". Die THD-Distanz (winkelkompensiert) beträgt 21 Meter (23 Yards). Das ist die Entfernung, nach der sich der Schuss des Jägers richten sollte.

Die Visierliniendistanz beträgt 29 Meter (32 Yards), der Winkel beträgt -52 Grad, und die winkelkompensierte Entfernung 21 Meter (23 Yards). Anstelle von 29 Metern (32 Yards) basieren Sie Ihren Schuss also auf einer Entfernung von 21 Metern (23 Yards). Würden Sie so schießen, als wäre das Ziel 29 Meter (32 Yards) entfernt, würden Sie aufgrund des starken Winkels über das Wild hinweg schießen.

Sichtlinie = 29 m (32 Y) Winkel = -52° Kompensierte Distanz = 21 M (23 Y) -52° 32.0° 23.0 32 Yds Line of Sight -52° 23 Yds True Distance

Wenn Sie sich im BOGEN-Modus befinden, wird die Visierliniendistanz in der primären numerischen Anzeige dargestellt, während Neigung und Horizontaldistanz in den sekundären numerischen Anzeigen erscheinen. Bushnell® hat mittels umfangreicher Tests und Interviews mit bekannten Bogenjagd-Experten festgestellt, dass mehrere Ballistikgruppen für Bögen unnötig sind. Schützen interessieren sich für die echte Horizontaldistanz, weil sie diese auch für ihre Schießübungen verwenden. Wenn sie sich in Bezug auf die Horizontaldistanz sicher sind, können sie alle weiteren Feineinstellungen vornehmen. Alle darüber hinausgehenden Informationen führen lediglich zu Verwirrung und Unsicherheit.

Viele Menschen glauben fälschlicherweise, dass die Flugbahn bergauf gerichteter Schüsse aufgrund der Schwerkraft anders verläuft als bei bergab gerichteten Schüssen. Das liegt jedoch nicht an der Schwerkraft, sondern eher an einer Abweichung aufgrund des bei Bögen verwendeten Visiersystems. Der Visierstift eines Bogens befindet sich einige Zentimeter über der mechanischen Achse des Pfeils. Wenn Sie beispielsweise in einem Winkel von 23 Grad nach oben auf eine Steigung zielen, befindet sich der Pfeil in einem anderen Winkel.

• Absehen auswählen: Im Konfigurationsmenü können Sie Ihren bevorzugten Typ für die Mitte der Anzeige auswählen (für alle Modi). Drücken Sie die „Mode“-Taste, um durch die Optionen Kreis, Punkt, und Kreis mit Punkt (dies ist die Standardeinstellung) zu blättern. Drücken Sie die „Fire“-Taste, um die Auswahl des von Ihnen bevorzugten Absehens zu bestätigen und das Konfigurationsmenü zu verlassen.
• ACTIVESYNC™-Helligkeitseinstellung: ACTIVESYNC ist immer aktiviert, sodass der Bildschirm den Anzeigekontrast automatisch dem Hintergrund anpassen kann. Im Konfigurationsmenü können Sie Ihre bevorzugte Helligkeitseinstellung auswählen (für alle Modi). Drücken Sie die „Mode“-Taste, um durch die Optionen Helligkeit 25% (Standardeinstellung), Helligkeit 50%, Helligkeit 75% und Helligkeit 100% zu blättern. Drücken Sie die „Fire“-Taste, um die Auswahl der von Ihnen bevorzugten Helligkeit zu bestätigen und das Konfigurationsmenü zu verlassen.

brt1

brt2

brt3

brty

REINIGUNG UND ALLGEMEINE PFLEGE

Das Objektiv Ihres Bushnell Broadhead Fernglases mit Entfernungsmesser ist vollständig mehrfach vergütet, um höchste Lichtdurchlässigkeit zu gewährleisten. Wie bei allen mehrfach vergüteten, optischen Instrumenten sollten Sie bei der Reinigung des Objektivs vorsichtig sein. Befolgen Sie diese Tipps zur richtigen Reinigung des Objektivs:

- Staub oder Verschmutzungen vom Objektiv pusten (oder einen weichen Objektivpinsel verwenden).

- Um Schmutz oder Fingerabdrücke zu entfernen, reiben Sie mit dem mitgelieferten Mikrofasertuch in kreisenden Bewegungen.

Die Verwendung eines grobfaserigen Tuches oder unnötiges Reiben kann zu Kratzern auf der Linsenoberfläche führen und eventuell dauerhafte Schäden verursachen. Das mitgelieferte waschbare Mikrofaser Reinigungstuch ist ideal für die reguläre Reinigung des Objektivs. Hauchen Sie das Objektiv leicht an, sodass sich ein leichter Feuchtigkeitsfilm bildet, und reiben Sie das objektiv dann vorsichtig mit dem Mikrofasertuch ab.

- Für eine gründlichere Reinigung können ein Objektivtuch und Objektivreinigungsflüssigkeit oder Isopropylalkohol verwendet werden. Tragen Sie die Flüssigkeit immer auf das Reinigungstuch auf – niemals direkt auf das Objektiv.

Alle äußeren Objektivoberflächen sind mit unserer neuen EXO Barrier™-Beschichtung versehen (zusätzlich zur vollständigen Mehrfachvergütung). EXO Barrier ist schlichtweg die beste Technologie zur Beschichtung von Linsen, die Bushnell je entwickelt hat. Die EXO Barrier wird am Ende des Beschichtungsverfahrens aufgetragen und verbindet sich auf molekularer Ebene mit der Linse, um so die mikroskopisch kleinen Poren im Glas aufzufüllen. Das Ergebnis ist eine extrem glatte, wasser-, öl-, nebel-, staub- und schmutzabweisende Beschichtung - Regen, Schnee, Fingerabdrücke und Schmutz bleiben nicht haften. EXO Barrier ist auf Langlebigkeit ausgelegt: Einmal aufgetragen, hält die Beschichtung sowohl dem Lauf der Zeit wie auch üblichem Verschleiß stand.

Das Fernglas mit integriertem Entfernungsmesser wird so gefertigt und getestet, dass es einer Wassereinwirkung bis zur Schutzart IPX4 standhält. Es ist wasserfest, sollte aber nicht untergetaucht werden.

FEHLERSUCHE

Bauen Sie Ihr Fernglas mit integriertem Entfernungsmesser niemals auseinander. Durch unbefugte Reparaturversuche können irreparable Schäden entstehen, die ebenfalls zum Erlöschen der Garantie führen.

Wenn sich das Gerät nicht einschalten lässt oder der Bildschirm nicht aufleuchtet:

- Drücken Sie die „Power“/„Fire“-Taste.

- Überprüfen Sie die Batterie und tauschen Sie sie gegebenenfalls aus. Wenn das Gerät auf Tastendruck nicht reagiert, ersetzen Sie die Batterie durch eine hochwertige CR2 3-Volt-Lithiumbatterie.

Wenn sich das Gerät abschaltet (der Bildschirm geht aus, wenn Sie versuchen, den Laser zu benutzen):

- Die Batterie ist entweder schwach oder von schlechter Qualität. Ersetzen Sie die Batterie durch eine neue 3-Volt-Lithiumbatterie (CR2).

Wenn die Entfernung zum Ziel nicht gemessen werden kann:

- Stellen Sie sicher, dass der Bildschirm eingeschaltet ist.

- Stellen Sie sicher, dass die „Power“/„Fire“-Taste gedrückt wird.

- Vergewissern Sie sich, dass die Objektive an der Vorderseite des Fernglases beim Senden und Empfangen von Laserimpulsen nicht blockiert werden, etwa von Ihrer Hand oder Ihren Fingern.

- Stellen Sie sicher, dass das Gerät ruhig gehalten wird, während Sie die „Power“/„Fire“-Taste drücken.

HINWEIS: Der letzte Messwert muss nicht gelöscht werden, bevor die Entfernung zu einem anderen Ziel gemessen wird. Richten Sie das Absehen einfach auf ein neues Ziel, drücken Sie die „Power“-Taste und halten Sie sie gedrückt, bis ein neuer Messwert für die Entfernung angezeigt wird.

Technische Daten

SKU	Vergröß. x Durchm.Obj.-Linse	Max. Entfernung (Y/M)(Reflektierendes Ziel)	Entfernung zum Baum (Y/M)	Entfernung zum Rotwild (Y/M)	Genauigkeit der Entfernungsbestimmung	Optische Beschichtungen	Länge (in/mm)	Gewicht (oz/g)
LA1500AD 6	x24mm 1,500	/1,371 800/731	500/457	5-150 yd:	+/- 3 yd151-500 yd: +/- 0.5 ydNach 500 yd: +/- 1 yd	Komplett mehrfach vergütet	4.3/109 6	/170

Bushnell® LIFETIME IRONCLAD WARRANTY

Produkte, die ab Juni 2020 hergestellt wurden, fallen unter die Bushnell Ironclad-Garantie. Die Ironclad-Garantie ist eine lebenslange Garantie, die sich über die Lebensdauer dieses Produkts erstreckt. Jedes Produkt hat eine definierte Lebensdauer; die Lebensdauer kann von 1 bis 30 Jahren reichen. Die Lebensdauer dieses Produkts finden Sie auf der unten angegebenen Website und/oder auf der für dieses Produkt spezifischen Bushnell-Webseite.

Wir gewährleisten, dass dieses Produkt frei von Material- und Verarbeitungsfehlern ist und alle für die Lebensdauer dieses Produkts geltenden Leistungsstandards erfüllt. Wenn dieses Produkt aufgrund eines von der Garantie abgedeckten Defektes nicht ordnungsgemäß funktioniert, reparieren oder ersetzen wir es nach unserem Dafürhalten und senden es kostenlos an Sie zurück. Diese Garantie ist vollständig übertragbar und erfordert keine Quittung, Garantiekarte oder Produktregistrierung. Diese Garantie gilt nicht für Folgendes: elektronische Komponenten, Batterien, kosmetischer Schäden, durch nicht ordnungsgemäße Wartung entstandene Schäden, Verlust, Diebstahl, Schäden durch unbefugte Reparatur, Änderung oder Demontage, vorsätzliche Beschädigung, missbräuchliche oder unsachgemäße Verwendung und gewöhnlicher Verschleiß. Diese Garantie erlischt, wenn der Datumsstempel oder andere Seriennummern vom Produkt entfernt wurden.

Um die vollständige Garantie einzusehen und Informationen darüber zu erhalten, wie Sie einen Service im Rahmen der Garantie anfordern können, besuchen Sie unsere Website unter www.bushnell.com/warranty. Alternativ können Sie eine Kopie der Garantie anfordern, indem Sie uns unter [phone] anrufen oder uns unter einer der folgenden Adressen schreiben:

Adresse für die USA:

Wenden Sie sich bei Produkten, die außerhalb der USA oder Kanada erworben wurden, bitte an Ihren Händler vor Ort, um die jeweils gültigen Garantieinformationen zu erfragen.

Diese Garantie gewährt Ihnen bestimmte gesetzlich verankerte Rechte.

Unter Umständen haben Sie noch weitere Rechte, die von Land zu Land variieren.

WARNUNG: Dieses Produkt verwendet eine lithiumbasierte Batterie. Lithiumbatterien können überhitzen und bei unsachgemäßem Gebrauch Schäden verursachen. Verwenden Sie keine Batterien, die beschädigt sind oder Anzeichen von Verschleiß aufweisen.

FCC-HINWEIS

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B, entsprechend dem Teil 15 der FCC-Regeln. Diese Grenzwerte bieten einen ausreichenden Schutz gegen Interferenzen bei häuslichen Installationen. Dieses Gerät erzeugt, gebraucht und kann Hochfrequenz-Energie ausstrahlen und kann, falls nicht nach der Anleitung installiert und benutzt, zur Beeinträchtigung von Funkverkehr führen.

Es wird jedoch keinerlei Garantie dafür übernommen, dass die Störungen bei einer bestimmten Installation nicht auftreten. Sollte dieses Gerät die Störungen im Rundfunk- und Fernsehempfang verursachen, was durch Aus- und Einschalten des Gerätes festgestellt werden kann, empfehlen wir, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder ändern Sie ihren Standort.
• Vergrößern Sie die Entfernung zwischen Gerät und Funkempfänger.
• Schließen Sie das Gerät und den Funkempfänger an Steckdosen von getrennten Stromkreisen an.
• Wenden Sie sich an Ihre Vertriebsstelle oder an einen erfahrenen Radio-/Fernsehtechniker, wenn Sie weitere Unterstützung benötigen.

Es müssen abgeschirmte Schnittstellenkabel für das Gerät verwendet werden, um den Grenzwerten für Digitalgeräte gemäß Unterabschnitt B von Teil 15 der FCC-Bestimmungen zu entsprechen.

Spezifikationen und Designs können ohne vorherige Ankündigung oder Verpflichtungen auf Seiten des Herstellers geändert werden.

FDA-SICHERHEIT

Laserprodukt der Klasse 1 gemäß IEC 60825-1:2007.

Entspricht 21 CFR 1040.10 und 1040.11 für Laser-Produkte, außer bei Abweichungen gemäß „Laser Notice No. 50“ vom 24. Juni 2007.

Achtung: Es gibt keine Benutzersteuerung, -anpassungen oder -verfahren. Die Durchführung anderer als der hier angegebenen Verfahren kann zu einem Zugriff auf unsichtbares Laserlicht führen.

Entsorgung von elektrischen und elektronischen Geräten (Gültig in der EU und anderen europäischen Ländern mit getrennten Sammelsystemen)

Dieses Gerät enthält elektrische und/oder elektronische Bauteile und darf deshalb nicht im normalen Haushaltmüll entsorgt werden. Stattdessen sollte es an den entsprechenden Sammelstellen für Recycling der jeweiligen Gemeinden abgegeben werden. Ihnen entstehen hierdurch keine Kosten.

Wenn die Ausrüstung austauschbare (wiederaufladbare) Batterien enthält, müssen diese zuvor auch herausnehmen und, falls nötig, entsprechend der geltenden Vorschriften entsorgt werden (siehe auch die jeweiligen Anmerkungen in der Anleitung dieses Produkts).

Weitere Informationen zu diesem Thema sind in Ihrer Gemeinde-/Stadtverwaltung, Ihrem regionalen Abfallentsorgungsunternehmen oder in dem Geschäft, in dem Sie Ihr Equipment gekauft haben, erhältlich.
