BEDIENUNGSANLEITUNG EX-G 125 E Global

Bedienungsanleitung Exzenterschleifer

¶·Ú·Î·Ïԇ̠͉ÈÏÒÛÂÙ ÙȘ ÛÂÏ›‰Â˜ 2. Aprire le pagine dalle 2 Fold siderne 2 ud Anleitung EX-G 125E -12sp 24.02.2000 16:43 Uhr Seite 23

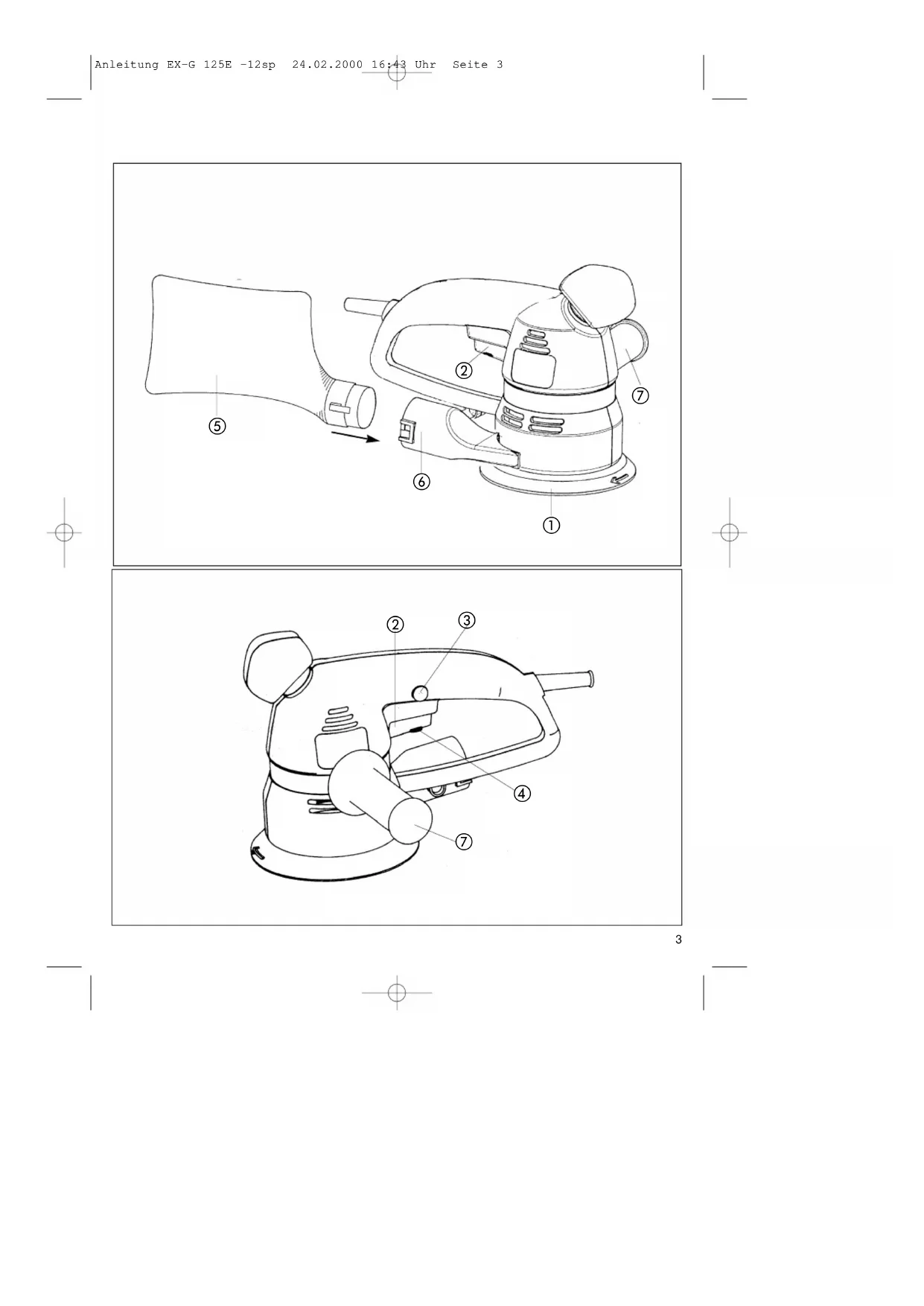

Anleitung EX-G 125E -12sp 24.02.2000 16:43 Uhr Seite 34 VERWENDUNG Der Excenterschleifer ist zum Schleifen und Polieren von Holz, Eisen, Kunststoff und ähnlichen Werk- stoffen unter Verwendung des entsprechenden Schleifpapiers geeignet. Beschreibung: 1 Schleifteller 2 Ein/Ausschalter 3 Festellknopf 4 Rändelschraube für Drehzahlvorwahl 5 Staubfangsack 6 Anschluß für Staubfangsack 7 verstellbarer Zusatzhandgriff Bitte lesen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicher- heitshinweise. Bewahren Sie die Gebrauchs- anweisung zusammen mit dem Exzenterschleifer auf. Technische Daten: Spannung 230 Volt ~ 50 Hz Leistungsaufnahme: 200 Watt Schleiffläche: Ø 120 Schleifpapiergröße: Ø 125 Schwingungen pro Minute: 4.500 -10.000 min

Schutzisoliert Schalldruckpegel LPA 86 dB(A) Schalleistungspegel LWA 93 dB(A) Vibration a

Gewicht 1,7 Kg Lieferumfang EX-G 125 E Staubfangsack 3 x Schleifpapier Allgemeine Sicherheitshinweise: Bei allen Arbeiten (Reinigung der Maschine, Schleifpapierwechsel u. ä.) an der Maschine, vorher den Netzstecker ziehen! Benutzen Sie zum Schutze Ihrer Gesundheit bei Schleifarbeiten, eine Staubmaske sowie eine Schutzbrille! Achten Sie darauf, daß das zu bearbeitende Werkstück ausreichend gegen Wegrutschen gesichert ist. Halten Sie Ihre Maschine im eigenen Interesse stets sauber und kontrollieren Sie nach der Schleifarbeit die Maschine auf Beschädigungen. Sollten Sie Beschädigungen feststellen, können Sie anhand der folgenden Explosionszeichnung sowie der Teileliste, Ersatzteile genau definieren und bei unserem Kundenservice anfordern. Halten Sie ihren Exzenterschleifer immer sauber. Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel. Die Schwingungen wurden nach ISO 8662-8 er- mittelt. Lärmentwicklung: Der Schallschutzpegel am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schallschutz- maßnahmen für den Bediener erforderlich.

Achtung! Benutzung des Staubfangsackes aus Gesundheitsgründen undbedingt erforderlich ! Montage des Staubfangsackes Staubabsaugung direkt durch Schleifpapier und Schleifteller in den Staubfangsack Anleitung EX-G 125E -12sp 24.02.2000 16:43 Uhr Seite 45

Ein/Ausschalten Einschalten: Betriebschalter A eindrückenDauerbetrieb: mit Feststellknopf B Schalter A sichernAuschalten: Betriebsschalter A kurz eindrücken Maschine kann im Moment- oder Dauerschaltung betrieben werden. Drehzahlregulierung / Drehzahlvorwahl Durch mehr oder wenig starkes Drücken des Schalters A wählen Siedie Drehzahl.Durch Drehen der Rändelschraube C im Schalter A können Sie dieDrehzahl vorwählen. Achtung! Tragen Sie Schutzbrille und Staubmaske. Luftschlitze auch am Exzenterschleifer immer sauber und offen halten. Um den Exzenterschleifer optimal ausnutzen zu können, benutzen Sie immer das Original-Zubehör, welches in jedem Fachhandel erhältlich ist. Schleifpapierbefestigung Problemloser Wechsel mittels Klettverschluß. Achten Sie aufÜbereinstimmung der Absauglöcher am Schleifpapier undSchleifteller. Schleifteller wechseln Nach Lösen der 4 Schrauben kann der Schleifteller abgenommenund gewechselt werden.Achtung!Beschädigte Schleifteller sofort auswechseln, zuvor Netzsteckerziehen. Arbeiten mit dem Exzenterschleifer Schleifteller mit der ganzen Fläche aufsetzen. Maschine einschalten und mit mäßigem Druck über das Werkstückkreisende oder Quer- und Längsbewegungen ausführen. Zum Grobschliff wird eine grobe, für Feinschliff eine feinere Körnung empfohlen. Durch Schleifversuche kann die günstigste Körnung ermittelt werden.Achtung!Tragen Sie Atemschutzmasken und Brille. Schutzhandschuhewerden empfohlen.Bearbeiten von asbesthaltigem Material ist untersagt.

Anleitung EX-G 125E -12sp 24.02.2000 16:43 Uhr Seite 56

Anleitung EX-G 125E -12sp 24.02.2000 16:44 Uhr Seite 910

Anleitung EX-G 125E -12sp 24.02.2000 16:44 Uhr Seite 1112

Anleitung EX-G 125E -12sp 24.02.2000 16:44 Uhr Seite 1314

Anleitung EX-G 125E -12sp 24.02.2000 16:44 Uhr Seite 1516

Anleitung EX-G 125E -12sp 24.02.2000 16:44 Uhr Seite 1718

Anleitung EX-G 125E -12sp 24.02.2000 16:44 Uhr Seite 1920

Anleitung EX-G 125E -12sp 24.02.2000 16:45 Uhr Seite 2122

Anleitung EX-G 125E -12sp 24.02.2000 16:45 Uhr Seite 2324

Anleitung EX-G 125E -12sp 24.02.2000 16:45 Uhr Seite 2526

Anleitung EX-G 125E -12sp 24.02.2000 16:45 Uhr Seite 2728 Ersatzteilzeichnung EX-G 125 E Art.-Nr.: 44.622.50 I.-Nr.: 91018 Anleitung EX-G 125E -12sp 24.02.2000 16:45 Uhr Seite 2829 Ersatzteilliste EX-G 125 E Art.-Nr.: 44.622.50 I.-Nr.: 91018 Pos. Bezeichnung Ersatzteilnr. 01 Einsatz links 44.622.50.01 02 Gehäusehälfte links 44.622.50.02 03 Knickschutztülle 44.622.60.03 04 Netzleitung 44.622.60.04 05 Zugentlastungsschelle 44.622.60.05 06 Kondensator 44.622.60.06 07 Schalter 44.622.60.07 08 Lager 44.622.60.08 09 Stator 44.622.60.09 10 Kohlebürste 44.622.60.10 11 Bürstenhalter 44.622.60.11 12 Rotor 44.622.60.12 13 Gehäusehälfte rechts 44.622.50.03 14 Kugellager 80029 44.304.00.12 15 Exzenterteil 44.622.60.14 16 Lageraufnahme komplett 44.622.60.15 17 Schleifteller 44.622.60.16 18 Schleifpapier - Set 44.622.50.04 19 Dichtring 44.622.60.17 20 Staubbeutelaufnahme 44.622.50.05 21 Staubbeutel 44.622.60.19 22 Adapter 44.622.50.06 23 Einsatz rechts 44.622.50.07 Anleitung EX-G 125E -12sp 24.02.2000 16:45 Uhr Seite 2930

EG KonformitätserklärungDer Unterzeichnende erklärt imNamen der FirmaAchivierung / For archives: EXG-0557-22-832-E EX-G 125 E

I periodo di garanzia inizia nel glomo dell´acquisto e dura 2 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componenti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c´è alcuna garanzia nel caso di danni successivi. Il vostro centro di assistenza. EINHELL GARANTIBEVIS Garantiperioden regnes fra købsdatoen og er gældende i 2 år. Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl. Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke. Der hæftes ikke for følgeskader. Deres kundeservicekontakt GARANTIEURKUNDE Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehendenBedingungen. Die Garantiezeit beginnt jeweils mit dem Tag derLieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oderderen Kopie, nachzuweisen ist. Innerhalb der Garantiezeit besei-tigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeits-zeit werden nicht berechnet. Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Ab- nutzung oder Transportschäden, ferner nicht auf Schäden, die in- folge Nichtbeachtung der Montageanleitung und nicht norm- gemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.Durch die Instandsetzung wird die Garantiezeit nicht erneuertoder verlängert. Bei Garantieanspruch, Störungen oder Ersatz-teilbedarf wenden Sie sich bitte an. ISC GmbH · International Service Center Eschenstraße 6 · D-94405 Landau/Isar (Germany) Ersatzteil- und Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10 und 52 50 Technische Kundenberatung: Telefon [phone] Einhell & Wieshofer Mühlgasse 1A-2353 Guntramsdorf Hans Einhell AG, UK Branch 32, Craven Court Winwick QuayWarrington, Cheshire, WA2 8QU Agence Bellut Prudent, Service Après-Vente 5, allée Joseph Cugnot, Z.I. du PhareF-33700 Merignac Einhell Nederland BV Lavalstraat 1aNL-7903 BC Hoogeveeen Einhell Benelux Abtsdreef 10B-2940 Stabroek Comercial Einhell S.A. Carretera Sanguesa E-31310 Carcastillo/Navarra Einhell Iberica SA Rua da Aldeia P-4405-017 Arcozelo Vila Nova de Gaia Antzoulatos E. E. Parakia Patron-PanayitsaGR-26517 Patras Einhell Italia s.r.l. Via Marconi, 16I-22077 Beregazzo (Co) Danish Trading Co. Silkeborg ApS Rodelundvej 11 - Rodelund DK-8653 Them Anleitung EX-G 125E -12sp 24.02.2000 16:45 Uhr Seite 33® Gartenteiche und Zubehör Springbrunnenpumpen, Filter und Zubehör Gewächshäuser, Früh- beete und Zubehör Bioluftbefeuchter Hochdruckreiniger und Zubehör Gartenpumpen und Zubehör Motor-, Elektroketten- sägen und Zubehör Gartengeräte und Zubehör Heizgeräte Gas-, Holzkohlegrills und Zubehör Garten & Freizeit
