BEDIENUNGSANLEITUNG SV501P SVBONY

Herzlichen Glückwunsch zum Kauf von SVBONY SV501P. Der SV501P besteht aus Material- ien höchster Qualität, um Stabilität und Haltbarkeit zu gewährleisten. All dies ergibt ein Teleskop, das Ihnen ein Leben lang Freude bei minimalem Wartungsaufwand bereitet. Dieses Teleskop wurde speziell für Reisen entwickelt und bietet einen außergewöhnlichen Wert. Der SV501P bietet ein kompaktes und tragbares Design mit hoher optischer Leistung. Ihr Reisebereich ist ideal für terrestrische und sehr gelegentliche astronomische Beobachtun- gen. Weitere Informationen zum Kundendienst finden Sie auf unserer Website www.svbony.com Zu den Standardfunktionen des SV501P gehören:

• Optische Elemente aus beschichtetem Glas für klare, gestochen scharfe Bilder.

• Stellen Sie die Bilddiagonale so auf, dass Ihre Ansichten korrekt ausgerichtet sind.

• Reibungslos funktionierende Altazimuthalterung mit leichtem Zeigen auf lokalisierte Objekte.

• Das vormontierte Fotostativ aus Aluminium in voller Größe sorgt für eine stabile Plattform.

• Schnelle und einfache Einrichtung ohne Werkzeug.

• Das Teleskop und das Stativ passen bequem in den Standardrucksack. Nehmen Sie sich Zeit, um dieses Handbuch zu lesen, bevor Sie sich auf die Reise durch das Universum machen. Es kann einige Beobachtungssitzungen dauern, bis Sie sich mit Ihrem Teleskop vertraut gemacht haben. Halten Sie dieses Handbuch daher griffbereit, bis Sie den Betrieb Ihres Teleskops vollständig beherrschen. Das Handbuch enthält detaillierte Informa- tionen zu jedem Schritt sowie das erforderliche Referenzmaterial und hilfreiche Hinweise, um Ihre Beobachtungserfahrung so einfach und angenehm wie möglich zu gestalten. Ihr Teleskop ist so konzipiert, dass Sie jahrelang Spaß haben und lohnende Beobachtungen machen können. Bevor Sie Ihr Teleskop verwenden, sollten Sie jedoch einige Dinge beacht- en, die Ihre Sicherheit gewährleisten und Ihre Ausrüstung schützen. ◆SOLARWARNUNG

• Schauen Sie niemals direkt mit bloßem Auge oder mit einem Teleskop in die Sonne, es sei denn, Sie haben den richtigen Solarfilter. Dies kann zu dauerhaften und irreversiblen Augenschäden führen.

• Verwenden Sie niemals Ihr Teleskop, um ein Bild der Sonne auf eine Oberfläche zu projizieren. Interner Wärmestau kann das Teleskop und das daran angebrachte Zubehör beschädigen.

• Verwenden Sie niemals einen Okular-Solarfilter oder einen Herschel-Keil. Interner Wärmes- tau im Teleskop kann dazu führen, dass diese Geräte reißen oder brechen und ungefiltertes Sonnenlicht zum Auge gelangt.

• Lassen Sie das Teleskop nicht unbeaufsichtigt, weder wenn Kinder anwesend sind noch Erwachsene, die mit den korrekten Betriebsverfahren Ihres Teleskops nicht vertraut sind.

Wir empfehlen, Ihre Teleskopbox aufzubewahren, damit Sie das Teleskop aufbewahren können, wenn es nicht verwendet wird. Packen Sie die Schachtel vorsichtig aus, da einige Teile klein sind. Verwenden Sie die folgende Teileliste, um zu überprüfen, ob alle Teile und Zubehörteile vorhanden sind.

◆EINRICHTEN DES TRIPOD

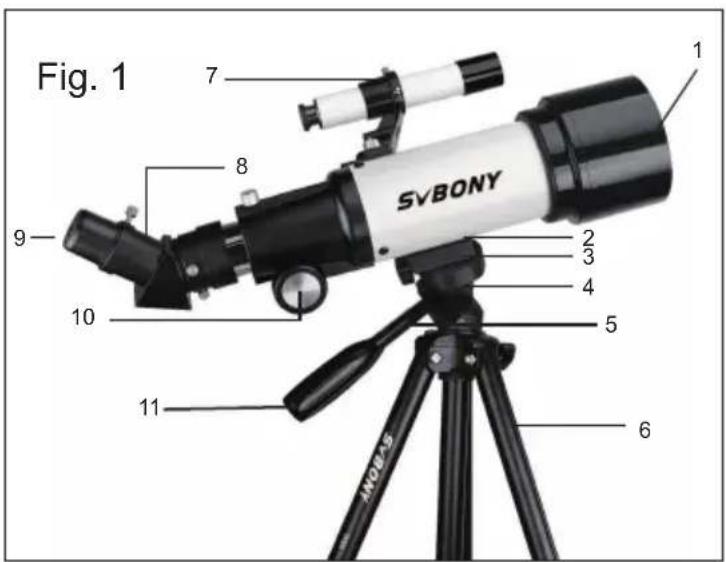

2. Optische Teleskopröhre

3. Stativkopfplattform

4. Azimut-Verriegelungsknopf

5. Verriegelungsknopf für die zentrale Säule

8. 45-Grad-Prismadiagonale mit korrektem

Dieser Abschnitt enthält die Montageanlei- tung für Ihren SVBONY SV501P. Ihr Teleskop sollte zum ersten Mal in Innen- räumen aufgestellt werden, damit Sie die verschiedenen Teile leicht identifizieren und sich mit dem richtigen Montagever- fahren vertraut machen können, bevor Sie es im Freien versuchen. Der SVBONY SV501P wird in einer Box geliefert. Die Teile in der Box sind - optischer Teleskopschlauch, Stativ, aufrechte Bilddiagonale, 20-mm-Okular, 5x24-Endoskop mit Halterung (alle im Reiserucksack verpackt).

1. Das Stativ wird vormontiert geliefert, so dass die Einrichtung

2. Stellen Sie das Stativ aufrecht und ziehen Sie die Stativbeine

nach außen, bis jedes Bein vollständig ausgestreckt ist (Abbildung 3).

3. Sie können die Stativbeine auf die gewünschte Höhe anheben.

Auf der untersten Ebene beträgt die Höhe etwa 17,7’’ Zoll(45 cm) und erstreckt sich auf etwa 54,3’’ Zoll(138 cm).

4. Um die Höhe des Stativs zu erhöhen, entriegeln Sie die

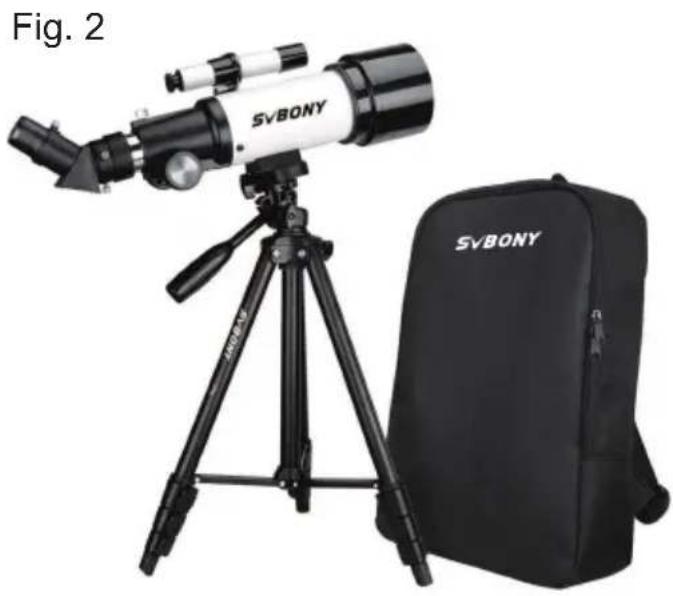

Stativbeinverriegelungsklemmen an der Unterseite jedes Stativbeins (Abbildung 4), indem Sie die Klemme für jeden Abschnitt durch Herausziehen öffnen. Sobald eine Klammer entriegelt ist, ziehen Sie das Stativbein bis zum Anschlag heraus und schließen Sie das Beinschloss, um es zu sichern. Fahren Sie Fig. 2 Fig. 3 Fig. 4 Fig. 1

15Fig. 5 Fig. 6 ◆Befestigen des Teleskoprohrs am Tripod Das optische Teleskoprohr wird mithilfe der Montagehalterung an der Unterseite des optischen Rohrs und der Montageplattform des Stativs am Stativ befestigt. Stellen Sie vor dem Start sicher, dass alle Knöpfe am Stativ verriegelt sind. Fig. 7

1. Entfernen Sie das Schutzpapier, das die optische Röhre

2. Lösen Sie den oberen rechten Knopf (Abbildung 7), indem

Sie ihn gegen den Uhrzeigersinn drehen. Auf diese Weise können Sie die Stativplattform wie in Abbil- dung 8 gezeigt um 90 ° nach oben kippen. Ziehen Sie den Knopf nach dem Kippen der Plattform fest, um sie zu sichern.

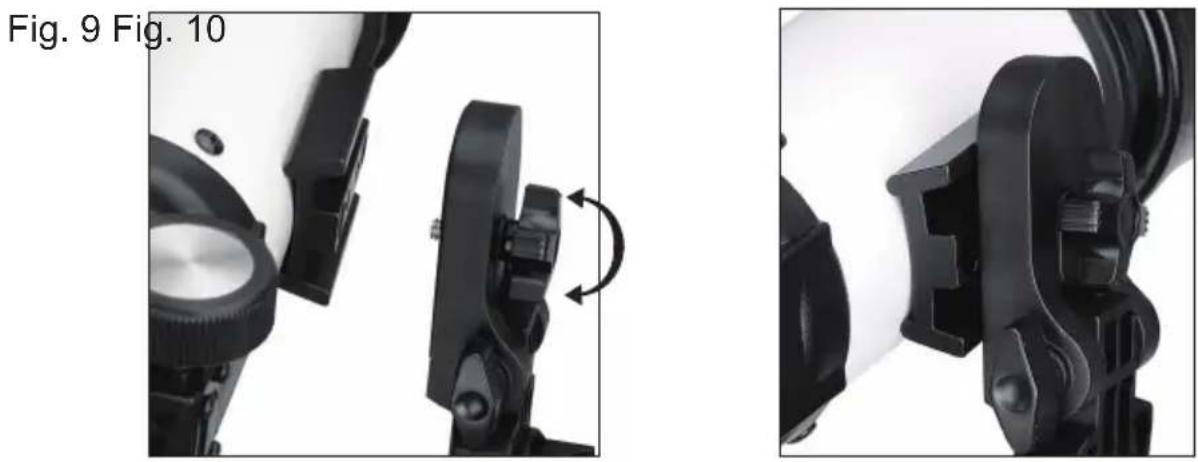

3. Abbildung 9 zeigt den Boden der optischen Röhre, die

Stativplattform und wo sie aneinander befestigt werden.

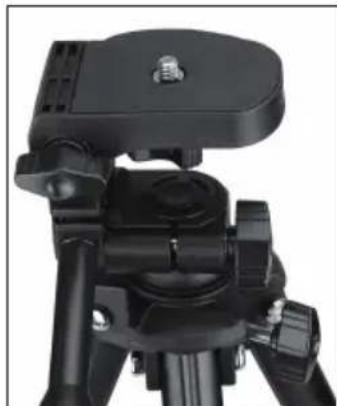

4. In der Mitte der Stativplattform sehen Sie einen Knopf

(Abbildung 9), der eine Schraube ¼ x 20 enthält, mit der die Plattform am optischen Teleskoprohr befestigt werden kann.

5. Sie können die ¼ x 20-Schraube in die Gewindebohrungen

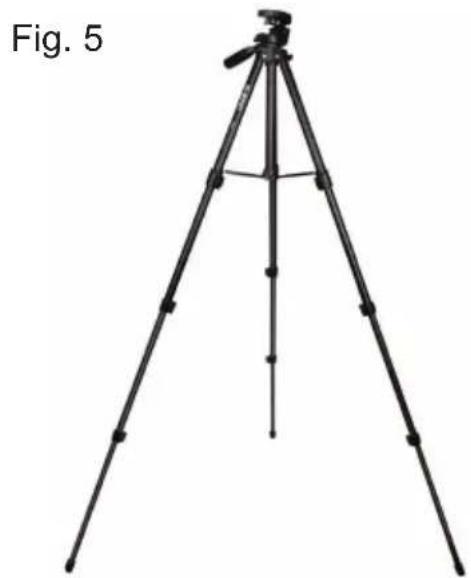

des SVBONY SV501P (egal welche Sie verwenden) in der Montagehalterung des optischen Teleskoprohrs stecken. Fig. 8 Stativbein und jeden Abschnitt fort, um die Höhe auf das gewünschte Niveau anzuheben. Ein vollständig ausgefahrenes Stativ ähnelt dem Bild in Abbildung 5. Wenn alle Beine in allen Abschnitten angehoben sind, beträgt die Höhe ungefähr 64,3’’ Zoll(138 cm).

5. Wenn Sie die Stativhöhe weiter anheben möchten, müssen Sie den Verriegelungsknopf der

zentralen Säule verwenden, der sich in Abbildung 6 unten links befindet. Drehen Sie den Verriegelungsknopf gegen den Uhrzeigersinn, bis er sich löst. Ziehen Sie dann am Kopf des Stativs nach oben, und die mittlere Säule bewegt sich nach oben. Ziehen Sie weiter auf die gewünschte Höhe und ziehen Sie den Verriegelungsknopf fest. Wenn die zentrale Säule so weit wie möglich angehoben wird, wird die maximal mögliche Höhe erreicht - 63’’ Zoll (160cm 16Fig. 9 Fig. 10 Halten Sie die optische Röhre mit einer Hand fest, während Sie die Schraube im Uhrzei- gersinn mit der anderen Hand festziehen. Jetzt sieht die Baugruppe wie in Abbildung 10 aus.

6. Lösen Sie zum Schluss den Knopf für die Stativplattform und senken Sie den ab

Plattform bis zur ebenen Position. Ziehen Sie dann den Knopf fest

◆SVBONY SV501P MANUELL BEWEGEN

Der SV501P lässt sich leicht bewegen, wohin Sie ihn richten möchten. Das Auf und Ab (Höhe) wird über den Pan Handle Control Knob gesteuert (Abbildung 1). Die Seite-zu-Seite (Azimut) wird über den Azimut-Verriegelungsknopf (oberer linker Knopf in Abbildung 7) gesteuert. Beide Knöpfe werden beim Drehen gegen den Uhrzeigersinn gelöst und beim Drehen im Uhrzei- gersinn festgezogen. Wenn beide Knöpfe locker sind, können Sie Ihre Objekte leicht finden (über das in Kürze beschriebene Sucherfernrohr) und dann die Bedienelemente verriegeln.

◆DIAGONAL UND AUGENSTÜCK INSTALLIEREN

Die Diagonale ist ein Prisma, das das Licht im rechten Winkel zum Lichtweg des Teleskops ablenkt. Auf diese Weise können Sie in einer Position beobachten, die bequemer ist, als wenn Sie direkt durchschauen müssten. Die Travel Scope-Diagonale ist ein aufrechtes Bildmodell, das das Bild so korrigiert, dass es mit der rechten Seite nach oben und korrekt von links nach rechts ausgerichtet ist, was für die terrestrische Beobachtung viel einfacher zu verwenden ist. Die Diagonale kann auch in jede für Sie günstigste Position gedreht werden. So installieren Sie die Diagonale und das Okular:

1. Stellen Sie sicher, dass die beiden Rändelschrauben an der Rückseite des Teleskoprohrs

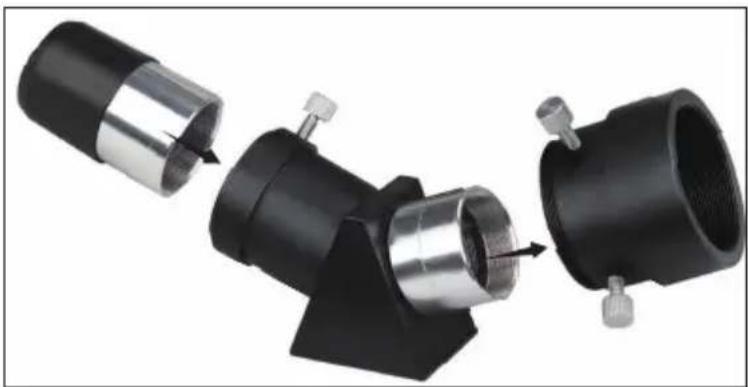

vor dem Einbau nicht in die Öffnung hineinragen. Die Verschlusskappe wird von der Öffnung an der Rückseite des Teleskoprohrs entfernt und die Kappen von den Läufen am Teleskoprohr entfernt Diagonale. Führen Sie den kleinen Lauf der Diagonale vollständig in die hintere Öffnung des Teleskoprohrs ein (Abbildung 11). Ziehen Sie dann die beiden Rändelschrauben fest.

2. Setzen Sie das Chromgehäuse eines der Okulare in die Diagonale ein und ziehen Sie die

Rändelschraube fest. Stellen Sie dabei sicher, dass die Rändelschraube nicht in die Diagonale hineinragt, bevor Sie das Okular einsetzen.

3. Die Okulare können durch Umkehren des in Schritt 2 beschriebenen Verfahrens auf andere

Brennweiten umgestellt werden. 17Fig. 12 ◆FINDERSKOP INSTALLIEREN

1. Suchen Sie das Sucherfernrohr (es wird in der

Sucherhalterung montiert).

2. Entfernen Sie die Rändelmuttern an den Gewinde-

pfosten am Teleskoprohr (Abbildung 12).

3. Montieren Sie die Zielfernrohrhalterung, indem Sie

sie über die aus dem optischen Röhrchen herausra- genden Pfosten legen und sie dann an den Rändelmuttern festhalten und festziehen.

4. Beachten Sie, dass das Zielfernrohr so

ausgerichtet sein sollte, dass die Linse mit größerem Durchmesser zur Vorderseite des Teleskoprohrs zeigt.

5. Entfernen Sie die Objektivdeckel von beiden

Enden des Zielfernrohrs.

◆DAS FINDERSKOP AUSRICHTEN

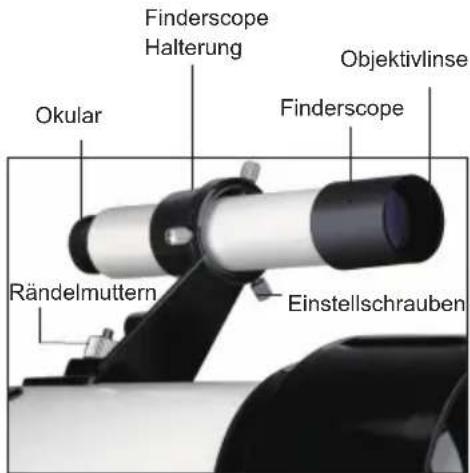

Rändelmuttern Einstellschrauben Okular Finderscope Halterung Finderscope Objektivlinse Fig. 11

1. Suchen Sie ein entferntes Tagesobjekt und zentrieren Sie es im Okular mit geringer

Leistung (20 mm) im Hauptteleskop.

2. Schauen Sie durch das Endfernrohr (das Okularende des Sucherfernrohrs) und notieren

Sie die Position desselben Objekts.

3. Drehen Sie die Einstell-Rändelschrauben (Abbildung 12) um die Endoskophalterung, ohne

das Hauptteleskop zu bewegen, bis das Fadenkreuz des Endfernrohrs auf dem mit dem Hauptteleskop ausgewählten Objekt zentriert ist.

4. Wenn das Bild durch das Zielfernrohr unscharf ist, drehen Sie das Okular des Zielfern-

rohrs, um eine klare Sicht zu erhalten. Hinweis: Objekte, die mit einem Zielfernrohr betrachtet werden, stehen verkehrt herum und sind normal. ◆TELESKOP-GRUNDLAGEN Fokussierung Um Ihren SVBONY SV501P zu fokussieren, drehen Sie den Fokusknopf in der Nähe der Rück- seite des Teleskops (siehe Abbildung 1). Wenn Sie den Knopf gegen den Uhrzeigersinn drehen, können Sie sich auf ein Objekt konzentrieren, das weiter entfernt ist als das, das Sie gerade beobachten. Wenn Sie den Knopf von Ihnen im Uhrzeigersinn drehen, können Sie sich auf ein Objekt konzentrieren, das näher als das gerade beobachtete ist. Hinweis: Entfernen Sie den vorderen Objektivdeckel der optischen Röhre SV501P, bevor Sie Ihre Beobachtung versuchen. 18Hinweis: Wenn Sie Korrekturlinsen (speziell eine Brille) tragen, können Sie diese entfernen, wenn Sie mit einem am Teleskop befestigten Okular beobachten. Wenn Sie Astigmatismus haben, sollten Sie immer Korrekturlinsen tragen. ◆TELESKOPWARTUNG Während Ihr Teleskop nur wenig Wartung erfordert, sollten Sie einige Dinge beachten, die sicherstellen, dass Ihr Teleskop die beste Leistung erbringt.

◆PFLEGE UND REINIGUNG DER OPTIK

Gelegentlich können sich Staub und / oder Feuchtigkeit auf der Objektivlinse Ihres Teleskops ansammeln. Bei der Reinigung von Instrumenten ist besondere Vorsicht geboten, um die Optik nicht zu beschädigen. Wenn sich Staub auf der Optik angesammelt hat, entfernen Sie ihn mit einer Bürste (aus Kamelhaar) oder einer Dose Druckluft. Sprühen Sie etwa zwei bis vier Sekunden lang in einem Winkel zur Glasoberfläche. Verwenden Sie dann eine optische Reinigungslösung und weißes Seidenpapier, um alle verbleibenden Rückstände zu entfernen. Tragen Sie die Lösung auf das Gewebe auf und tragen Sie dann das Seidenpapier auf die Optik auf. Niederdruckhübe sollten von der Mitte der Linse (oder des Spiegels) zum äußeren Teil verlaufen. NICHT im Kreis reiben! Sie können einen handelsüblichen Linsenreiniger verwenden oder Ihren eigenen mischen. Eine gute Reinigungslösung ist Isopropylalkohol, gemischt mit destilliertem Wasser. Die Lösung sollte 60% Isopropylalkohol und 40% destilliertes Wasser sein. Oder es kann flüssige Spülmittel verwendet werden, die mit Wasser verdünnt sind (ein paar Tropfen pro Liter Wasser). Gelegentlich kann es während einer Beobachtungssitzung zu Taubildung auf der Optik Ihres Teleskops kommen. Wenn Sie weiter beobachten möchten, muss der Tau entweder mit einem Fön (bei niedriger Einstellung) oder durch Richten des Teleskops auf den Boden entfernt werden, bis der Tau verdunstet ist. Wenn an der Innenseite der Optik Feuchtigkeit kondensiert, entfernen Sie das Zubehör vom Teleskop. Stellen Sie das Teleskop in eine staubfreie Umgebung und richten Sie es nach unten. Dadurch wird die Feuchtigkeit aus dem Teleskoprohr entfernt. Um die Notwendigkeit einer Reinigung Ihres Teleskops zu minimieren, setzen Sie alle Objektivabdeckungen wieder auf, sobald Sie damit fertig sind. Da die Zellen NICHT versiegelt sind, sollten die Abdeckungen bei Nichtgebrauch über den Öffnungen angebracht werden. Dadurch wird verhindert, dass Verunreinigungen in die optische Röhre gelangen. Interne Einstellungen und Reinigungen sollten nur von der SVBONY-Reparaturabteilung durchgeführt werden. Wenn Ihr Teleskop eine interne Reinigung benötigt, rufen Sie bitte das Werk an, um eine Rücksendegenehmigungsnummer und ein Preisangebot zu erhalten. 19TECHNISCHE SPEZIFIKATIONEN Optisches Design Irisblende Fokaler Lenath Brennweite Optische Beschichtungen Finderscope Diagonale Okulare Barlow-Objektiv - 3x 1,25 " Scheinbares Sichtfeld Winkelfeld Lineares Sichtfeld -ft / 1000 Yards Near Focus mit 20 mm Okular Fotostativ Höhenverriegelungsknopf Maximaler Lenath Gefaltete Länge Höchste nützliche Vergrößerung Begrenzung der Sterngröße Länge des optischen Rohrs Modell SVBONY SV501 Refraktor 70 mm (2,8 ") 400 mm f / 5.7 Mehrfach beschichtet 5x24 Korrektes Bildprisma -45 ° 1,25 " 20x 1,25 " N / A 20 mm @ 50 ° 20 mm @ 2,5 ° 20 mm @ 131/44

17” (43 cm) Hinweis: Technische Daten können ohne vorherige Ankündigung oder Verpflichtung geändert werden. ● Betrachten Sie die Sonne oder anderes intensives Licht nicht mit Ihren Produkten oder sogar mit bloßem Auge. Andernfalls kann es zu dauerhaften Augenschäden kommen. ● Kinder müssen unter der Aufsicht von Erwachsenen verwendet werden, um unnötige Schäden zu vermeiden. ● Bewahren Sie die Plastikverpackung nicht an einem Ort auf, den Ihre Kinder erreichen können. Wenn nicht, können die Kinder den Kunststoff in den Mund stecken und ersticken. reach. If not, the kids may put the plastic into the mouth and suffer from suffocating. WARNING Pflege und sauber: Der Artikel muss nur routinemäßig gewartet werden, außer dass die Objektivlinsen und Okulare sauber gehalten werden. Verschmutzte Objektive und / oder Okulare bedeuten weniger Lichtdurchlässigkeit und Helligkeitsverlust sowie unscharfe Bilder. Halte deine Optik sauber! Wenn Sie Ihren Artikel nicht verwenden, bewahren Sie diese in der dafür vorgesehenen Hülle auf. Verwendungshinweis:

1. Lagern Sie das Produkt an einem belüfteten, trockenen und sauberen Ort oder legen Sie

es in eine Trockenbox.

2. Wenn sich Staub und anderer Schmutz auf der optischen Linse befinden, reinigen Sie sie

◆SPECIFICHE TECNICHE 20mit einem professionellen Reinigungsset. Wischen Sie es nicht direkt mit einem Tuch und einer harten Bürste ab.

3. Bitte zerlegen oder reparieren Sie das Produkt nicht selbst. Wenn Sie es reparieren

müssen, wenden Sie sich bitte an unsere professionelle Kundendienstabteilung.

4. Verwenden Sie keine nicht wasserdichten Produkte in feuchten Umgebungen, verwenden

Sie keine wasserdichten Produkte in feuchten Umgebungen und trocknen Sie sie nach dem Gebrauch.

5. Schließen Sie das Fenster beim Betrachten in Innenräumen nicht und beobachten Sie es

durch das Fenster, da dies den Produktbeobachtungseffekt verringert. Erstickungsgefahr vermeiden

• Dieser Artikel entspricht den gesetzlichen Standards, wenn er mit dem mitgelieferten oder für das Produkt bestimmten Svbony-Zubehör verwendet wird.

• Eine Liste der von Svbony zugelassenen Zubehörteile für Ihren Artikel finden Sie auf der folgenden Website: http://www.Svbony.com WARNNG Kleine Teile. Nicht für Kinder unter 10 Jahren. Approved Zubehör
