BEDIENUNGSANLEITUNG EH611FK17E, EH611TK11E SIEMENS

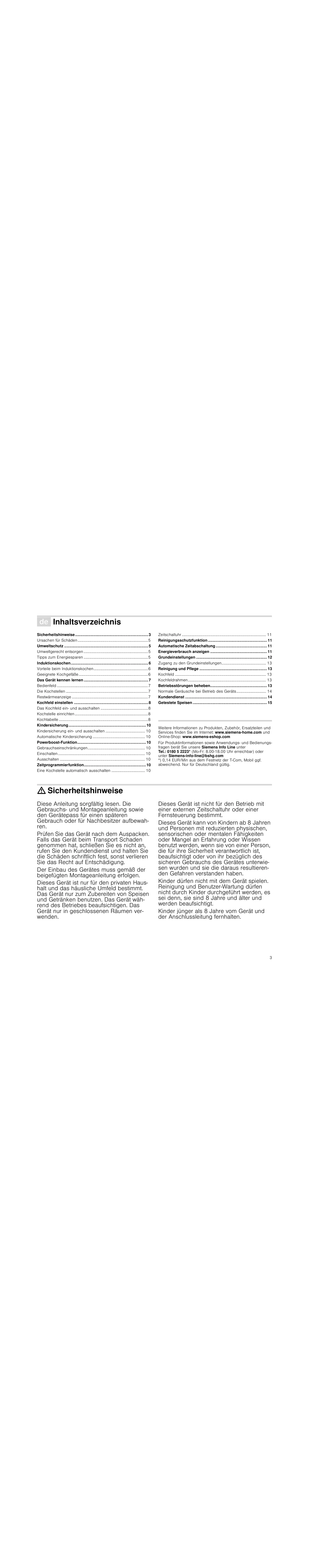

Ø Inhaltsverzeichnis

deGc[a]bruehtauilsng

Sicherheitshinweise 3 Ursachen für Schäden 5 Umweltschutz 5 Umweltgerecht entsorgen 5 Tipps zum Energiesparen 5 Induktionskochen 6 Vorteile beim Induktionskochen6 Geeignete Kochgefäße 6 Das Gerät kennen lernen 7 Bedienfeld 7 Die Kochstellen 7 Restwärmeanzeige 7 Kochfeld einstellen 8 Das Kochfeld ein- und ausschalten 8 Kochstelle einrichten 8 Kochtabelle 8 Kindersicherung 10 Kindersicherung ein- und ausschalten 10 Automatische Kindersicherung 10 Powerboost-Funktion 10 Gebrauchseinschränkungen 10 Einschalten 10 Ausschalten 10 Zeitprogrammierfunktion 10 Eine Kochstelle automatisch ausschalten 10

Zeitschaltuhr 11 Reinigungsschutzfunktion 11 Automatische Zeitabschaltung 11 Energieverbrauch anzeigen 11 Grundeinstellungen 12 Zugang zu den Grundeinstellungen 13 Reinigung und Pflege 13 Kochfeld 13 Kochfeldrahmen 13 Betriebsstörungen beheben 13 Normale Geräusche bei Betrieb des Geräts 14 Kundendienst 14 Getestete Speisen 15

Produktinfo Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.siemens-home.com und Online-Shop: www.siemens-eshop.com Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unsere Siemens Info Line unter Tel.: 0180 5 2223* (Mo-Fr: 8.00-18.00 Uhr erreichbar) oder unter Siemens-info-line@bshg.com *) 0,14 EUR/Min aus dem Festnetz der T-Com, Mobil ggf. abweichend. Nur für Deutschland gültig.

: Sicherheitshinweise Diese Anleitung sorgfältig lesen. Die Gebrauchs- und Montageanleitung sowie den Gerätepass für einen späteren Gebrauch oder für Nachbesitzer aufbewahren. Prüfen Sie das Gerät nach dem Auspacken. Falls das Gerät beim Transport Schaden genommen hat, schließen Sie es nicht an, rufen Sie den Kundendienst und halten Sie die Schäden schriftlich fest, sonst verlieren Sie das Recht auf Entschädigung. Der Einbau des Gerätes muss gemäß der beigefügten Montageanleitung erfolgen. Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät nur zum Zubereiten von Speisen und Getränken benutzen. Das Gerät während des Betriebes beaufsichtigen. Das Gerät nur in geschlossenen Räumen verwenden.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt. Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Brandgefahr! ■ Heißes Öl und Fett entzündet sich schnell. Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken. ■ Die Kochstellen werden sehr heiß. Nie brennbare Gegenstände auf das Kochfeld legen. Keine Gegenstände auf dem Kochfeld lagern. ■ Das Gerät wird heiß. Nie brennbare Gegenstände oder Spraydosen in Schubladen direkt unter dem Kochfeld aufbewahren. ■ Das Kochfeld schaltet sich von selbst ab und lässt sich nicht mehr bedienen. Es kann sich später unbeabsichtigt einschalten. Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. Verbrennungsgefahr! ■ Die Kochstellen und deren Umgebung, insbesondere ein eventuell vorhandener Kochfeldrahmen, werden sehr heiß. Die heißen Flächen nie berühren. Kinder fernhalten. ■ Die Kochstelle heizt, aber die Anzeige funktioniert nicht. Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. ■ Gegenstände aus Metall werden auf dem Kochfeld sehr schnell heiß. Nie Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel und Deckel auf dem Kochfeld ablegen. ■ Nach jedem Gebrauch das Kochfeld mit dem Hauptschalter ausschalten. Warten Sie nicht, bis sich das Kochfeld automatisch ausschaltet, weil sich keine Kochgefäße mehr darauf befinden. Stromschlaggefahr! ■ Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. ■ Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden. Brandgefahr!

V erbrennungs gefahr!

V erbrennungs gefahr!

Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. ■ Sprünge oder Brüche in der Glaskeramik können Stromschläge verursachen. Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. Elektromagnetische Gefahren! Das Gerät entspricht den Anforderungen an Sicherheit und elektromagnetischer Verträglichkeit. Dennoch dürfen sich Personen mit Herzschrittmachern dem Gerät nicht annähern. Man kann nicht mit absoluter Sicherheit davon ausgehen, dass 100 % dieser auf dem Markt erhältlichen Geräte den Anforderungen an die elektromagnetische Verträglichkeit entsprechen und dass keine Störungen verursacht werden, die eine korrekte Funktionsweise derselben beeinträchtigen. Es ist auch möglich, dass Personen mit anderen Geräten, wie Hörgeräten, Störungen bemerken. Beschädigungsgefahr! Das Kochfeld ist an der Unterseite mit einem Gebläse ausgestattet. Befindet sich unter dem Kochfeld eine Schublade, dürfen in dieser keine kleinen Gegenstände oder Papier aufbewahrt werden. Sie könnten aufgesaugt werden und das Gebläse beschädigen oder die Kühlung beeinträchtigen. Zwischen dem Inhalt der Schublade und dem Gebläseeingang muss ein Mindestabstand von 2 cm vorhanden sein. Verletzungsgefahr! ■ Beim Garen im Wasserbad können Kochfeld und Kochgefäß durch Überhitzung zerspringen. Das Kochgefäß im Wasserbad darf den Boden des mit Wasser gefüllten Topfes nicht direkt berühren. Nur hitzebeständiges Kochgeschirr verwenden. ■ Kochtöpfe können durch Flüssigkeit zwischen Topfboden und Kochstelle plötzlich in die Höhe springen. Kochstelle und Topfboden immer trocken halten. ■

Stroms chlag gefahr!

Ursachen für Schäden Achtung! ■

Raue Böden der Kochgefäße können das Kochfeld zerkratzen.

Niemals leere Kochgefäße auf das Kochfeld stellen. Das könnte zu Schäden führen.

Keine heißen Gefäße auf das Bedienfeld, die Anzeigen oder den Kochfeldrahmen stellen. Das könnte zu Schäden führen.

Wenn harte und spitze Gegenstände auf das Kochfeld fallen, können Schäden entstehen.

Alufolie und Kunststoffgefäße schmelzen auf heißen Kochstellen. Der Gebrauch von Herdschutzfolie auf dem Kochfeld wird nicht empfohlen.

Übersicht In der folgenden Tabelle sind die häufigsten Schäden aufgeführt: Schaden Flecken Kratzer

Übergelaufenes Gargut

Übergelaufenes Gargut sofort mit einem Glasschaber entfernen.

Ungeeignete Reinigungsmittel

Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind.

Salz, Zucker und Sand

Das Kochfeld nicht als Tablett oder Ablage benutzen.

Raue Böden zerkratzen die Glaskera- Kochgefäße überprüfen. mik Verfärbungen Abblättern

Ungeeignete Reinigungsmittel

Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind.

Reibung durch Kochgefäße

Töpfe und Pfannen anheben, um sie zu verschieben.

Zucker und stark zuckerhaltige Subs- Übergelaufenes Gargut sofort mit einem Glasschaber entfernen. tanzen

Umweltschutz Das Gerät auspacken und Verpackungsmaterial umweltgerecht entsorgen.

Der Durchmesser des Kochgefäßbodens sollte mit der Größe der Kochstelle übereinstimmen. Wenn der Durchmesser kleiner als die Kochstelle ist, kann dies zu einem gesteigerten Energieverbrauch führen. Achtung: Die Hersteller von Kochgefäßen geben in der Regel den oberen Durchmesser des Kochgefäßes an, der normalerweise größer als der Durchmesser des Kochgefäßbodens ist.

Für kleinere Garmengen ein kleineres Kochgefäß verwenden. Ein großes Kochgefäß, das nur geringfügig gefüllt ist, verbraucht viel Energie.

Beim Garen wenig Wasser verwenden. So kann Energie gespart werden und die im Gemüse enthaltenen Vitamine und Mineralstoffe bleiben erhalten.

Bedecken Sie stets so viel wie möglich von der Kochstelle mit dem Kochgefäß.

Niedrigste Kochstufe auswählen, die ausreichend ist, um den Garvorgang aufrechtzuerhalten. Bei einer zu hohen Kochstufe wird Energie verschwendet.

Umweltgerecht entsorgen Entsorgen Sie die Verpackung umweltgerecht. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Tipps zum Energiesparen ■

Für jedes Kochgefäß stets den passenden Deckel verwenden. Beim Kochen ohne Deckel wird erheblich mehr Energie verbraucht. Mit einem Glasdeckel kann das Gericht auch bei geschlossenem Deckel kontrolliert werden.

Kochgefäße mit ebenen Böden verwenden. Kochgefäße ohne ebenen Boden verbrauchen mehr Energie.

Induktionskochen Vorteile beim Induktionskochen

Nicht geeignete Kochgefäße

Das Induktionskochen unterscheidet sich stark von den herkömmlichen Aufheizmethoden; die Hitze entsteht direkt im Kochgefäß. Daher hat die Methode mehrere Vorteile:

Verwenden Sie keinesfalls Wärmeverteilungsplatten oder Kochgefäße aus:

Zeitersparnis beim Kochen und Braten; beim direkten Erhitzen des Kochgefäßes.

So wird Energie gespart.

Einfache Pflege und Reinigung. Übergelaufenes Gargut brennt nicht so schnell an.

Hitze- und Sicherheitskontrolle; das Kochfeld steigert oder verringert die Energiezufuhr sofort nach der Betätigung des Bedienfelds. Die Induktionskochzone unterbricht die Leistungszufuhr von selbst, wenn das Kochgefäß von der Kochstelle genommen wird, ohne diese vorher abgeschaltet zu haben.

Geeignete Kochgefäße Ferromagnetische Kochgefäße Für das Induktionskochen sind nur ferromagnetische Kochgefäße geeignet, die aus folgenden Materialien hergestellt sein können: ■

Induktionsgeeignetes Geschirr aus Edelstahl.

Um festzustellen, ob die Gefäße geeignet sind, prüfen Sie, ob der Boden des Kochgefäßes einen Magneten anzieht. Andere für die Induktion geeignete Kochgefäße Es gibt andere induktionsfähige Kochgefäße, deren Boden nicht komplett ferromagnetisch ist. Bei großen Kochgefäßen mit einer im Durchmesser kleineren ferromagnetischen Fläche, wird nur diese ferromagnetische Fläche heiß. Es ist also möglich, dass die Wärmeverteilung hier nicht gleichmäßig erfolgt. Kochgefäße, die Aluminiumteile im Boden haben, haben eine verringerte ferromagnetische Fläche, weswegen die zugeführte Leistung geringer sein oder das Kochgefäß eventuell gar nicht erkannt werden kann. Um gute Garergebnisse zu erzielen, empfehlen wir, dass der Durchmesser der ferromagnetischen Fläche des Kochgefäßes mit der Größe der Kochstelle übereinstimmt. Falls ein Kochgefäß auf einer Kochstelle nicht erkannt wird, versuchen Sie es auf einer im Durchmesser kleineren Kochstelle noch einmal.

Beschaffenheit des Kochgefäßbodens Die Beschaffenheit der Kochgefäßböden kann sich auf die Gleichmäßigkeit des Kochergebnisses auswirken. Kochgefäße aus wärmeleitfähigen Materialien, wie Töpfe mit Sandwichboden aus rostfreiem Stahl, verteilen die Wärme gleichförmig und sparen so Zeit und Energie. Kein Kochgefäß auf der Kochstelle oder Kochgefäß in ungeeigneter Größe Wenn kein Kochgefäß auf die ausgewählte Kochstelle gestellt wird oder das Kochgefäß aus einem ungeeigneten Material ist oder nicht die richtige Größe hat, blinkt die auf dem Anzeigefeld der Kochstelle angezeigte Kochstufe. Stellen Sie ein geeignetes Kochgefäß auf die Kochstelle, bis die Anzeige nicht mehr blinkt. Andernfalls schaltet sich die Kochstelle nach 90 Sekunden automatisch aus. Leere Kochgefäße oder Kochgefäße mit dünnem Boden Heizen Sie keine leeren Kochgefäße auf und verwenden Sie keine Kochgefäße mit dünnem Boden. Das Kochfeld ist mit einem Sicherheitssystem ausgestattet, aber ein leeres Kochgefäß kann sich so schnell aufheizen, dass die Funktion “Ausschaltautomatik" nicht rechtzeitig anspringt und eine hohe Temperatur erreicht werden kann. Der Boden des Kochgefäßes könnte schmelzen und das Glasfeld beschädigen. Berühren Sie in diesem Fall das Kochgefäß nicht und schalten Sie die Kochstelle aus. Kann die Kochstelle auch nach dem Abkühlen nicht wieder in Betrieb genommen werden, setzen Sie sich mit dem Kundendienst in Verbindung. Kochgefäßerkennung Jede Kochstelle hat eine Mindestgrenze zur Kochgefäßerkennung in Abhängigkeit des Materials des verwendeten Kochgefäßes. Deshalb sollten Sie stets die Kochstelle verwenden, die sich am besten für den Durchmesser des Kochgefäßes eignet. Automatische Erkennung auf Zweikreis- oder DreikreisKochstellen Diese Kochstellen können Gefäße unterschiedlicher Größe erkennen. In Abhängigkeit von Material und Beschaffenheit des Kochgefäßes stellt sich die Kochstelle automatisch auf dessen Größe ein, indem nur der innere Kreis oder die gesamte Kochstelle bis zum äußeren Kreis aufgeheizt und die richtige Leistung für ein gutes Kochergebnis übertragen wird.

Das Gerät kennen lernen Die Gebrauchsanweisung gilt für verschiedene Kochfelder. Auf Seite 2 finden Sie eine Typenübersicht mit Maßangaben.

Kochstelle auswählen

V Zeitprogrammierung

Kindersicherung Reinigungsschutz

Kochstufen Betriebszustand Restwärme Powerboost-Funktion Zeitschaltuhr Automatische Abschaltung

Bedienflächen Wenn Sie auf ein Symbol drücken, wird die dazugehörige Funktion aktiviert. Hinweis: Halten Sie die Bedienflächen immer trocken. Feuchtigkeit beeinträchtigt den Betrieb.

Die Kochstellen Kochstelle

$ Einfache Kochstelle

ð Zweikreis­Kochzone ò Dreikreis­Kochzone

ein- und ausschalten Kochgefäß in geeigneter Größe verwenden. Die Zone schaltet sich bei Benutzung eines Kochgefäßes mit einem Boden gleicher Größe wie die Außenzone automatisch ein. Diese Zone schaltet sich automatisch ein, wenn ein Kochgefäß benutzt wird, dessen Boden mit der Größe der äußeren Zone ( ð oder ò) übereinstimmt, die eingeschaltet werden soll.

Nur zum Induktionskochen geeignete Kochgefäße verwenden, siehe Abschnitt “Geeignetes Kochgeschirr".

Restwärmeanzeige Das Kochfeld verfügt für jede Kochstelle über eine Restwärmeanzeige, die auf noch warme Kochstellen hinweist. Berühren Sie Kochstellen mit dieser Anzeige nicht. Auch wenn das Kochfeld bereits ausgeschaltet ist, leuchtet die Anzeige œ oder •, solange die Kochstelle noch warm ist. Beim Herunternehmen des Kochgefäßes vor Abstellen der Kochstelle, erscheinen abwechselnd die Anzeige œ oder • und die gewählte Kochstufe.

Kochfeld einstellen Dieses Kapitel zeigt, wie die Kochstellen programmiert werden können. Der Tabelle können Sie die Garzeiten und Kochstufen für die verschiedenen Gerichte entnehmen.

2. In den nächsten 10 Sekunden mit dem Finger über das Pro-

grammierfeld fahren, bis die gewünschte Kochstufe erscheint.

Das Kochfeld ein- und ausschalten

Das Kochfeld mit dem Hauptschalter ein­ und ausschalten.

Einschalten: Auf das Symbol # drücken. Es ertönt ein Signal. Die Anzeige neben dem Hauptschalter und die Anzeigen ‹ der Kochstellen leuchten auf. Das Kochfeld ist nun betriebsbereit.

Ausschalten: Auf das Symbol # drücken, bis die Anzeigen erlöschen. Alle Kochstellen sind ausgeschaltet. Die Restwärmeanzeige leuchtet weiter, bis die Kochstellen ausreichend abgekühlt sind. Hinweise ■ Das Kochfeld schaltet sich automatisch aus, wenn alle Kochstellen mehr als 20 Sekunden abgeschaltet sind. ■

Die ausgewählten Einstellungen bleiben nach dem Ausschalten des Kochfelds noch bis zu 4 Sekunden lang gespeichert. Wird das Kochfeld in dieser Zeit erneut eingeschaltet, gelten die vorherigen Einstellungen.

Kochstelle einrichten Im Programmierfeld wird die gewünschte Kochstufe eingestellt. Kochstufe 1 = niedrigste Leistung Kochstufe 9 = höchste Leistung. Jede Kochstufe verfügt über eine Zwischenstufe. Diese ist mit einem Punkt gekennzeichnet.

Die Kochstufe ist nun eingestellt. Kochstufe ändern Kochstelle auswählen und im Programmierfeld die gewünschte Kochstufe einstellen. Kochstelle abschalten

Kochstelle auswählen und im Programmierfeld auf ‹ stellen. Die Kochstelle schaltet sich ab und die Restwärmeanzeige erscheint. Hinweise Wenn kein Kochgefäß auf der Induktionskochstelle steht, blinkt die Anzeige der gewählten Kochstufe. Nach einiger Zeit schaltet sich die Kochstelle aus.

Auswahl der Kochstelle und der Kochstufe Das Kochfeld muss eingeschaltet sein. 1. Die Kochstelle mit dem Symbol ½ auswählen.

In der Anzeige leuchtet das Symbol ¬ auf.

Steht vor dem Einschalten der Platte ein Kochgefäß auf der Kochstelle, wird dieses spätestens 20 Sekunden nach dem Drücken des Hauptschalters erkannt und die Kochstelle wird automatisch ausgewählt. Wählen Sie innerhalb von 20 Sekunden nach der Erkennung die Kochstufe. Andernfalls schaltet sich die Kochstelle ab. Auch wenn mehr als ein Kochgefäß beim Einschalten auf dem Kochfeld steht, wird nur eines davon erkannt.

Kochtabelle In folgender Tabelle sind einige Beispiele aufgeführt. Die Garzeiten hängen von Kochstufe, Art, Gewicht und Qualität des Garguts ab. Deshalb sind Abweichungen möglich. Gelegentlich umrühren, wenn Brei, Cremes und dickflüssige Saucen zubereitet werden. Zu Beginn die Kochstufe 9 auswählen. Kochstufe

Schokolade, Schokoladenguss

Eintopf (z. B. Linsen)

In Wasser gegarte Würste**

Tiefgekühlter Spinat

Tiefgekühltes Gulasch

Aufheizen und Warmhalten

Auftauen und Erwärmen

* Kochen ohne Deckel ** ohne Deckel *** Häufig wenden

Weiße Saucen, z. B. Béchamel

Aufgeschlagene Saucen, z. B. Bernaise, Hollandaise

Reis (mit doppelter Wassermenge)

Tiefgekühltes Gemüse

Eintopf mit dem Schnellkochtopf

Auf kleiner Flamme kochen und garen

Filet, natur oder paniert

Kotelett, natur oder paniert***

Schmoren / Braten mit wenig Öl**

Geflügelbrust, tiefgekühlt***

Fisch und Fischfilet, natur

Fisch und Fischfilet, paniert

Tiefgekühlter, panierter Fisch, z. B. Fischstäbchen

Krabben und Garnelen

Tiefkühlgerichte, z. B. Bratgerichte

Tiefkühlprodukte, z. B. Pommes frites, Chicken-Nuggets

nacheinander frittieren

Kroketten, tiefgekühlt

Fleisch, z. B. Hühnerteile

Fisch, paniert oder im Bierteig

Gemüse, Pilze, paniert oder im Bierteig, z. B. Champignons

Konditoreiware, z. B. Windbeutel, Früchte im Bierteig

Frittieren** (150-200 g pro Portion in 1-2 l Öl)

* Kochen ohne Deckel ** ohne Deckel *** Häufig wenden

Kindersicherung Das Kochfeld kann gegen unbeabsichtigtes Einschalten gesichert werden, damit Kinder keine Kochstellen einschalten können.

Kindersicherung ein- und ausschalten Das Kochfeld muss ausgeschaltet sein.

Einschalten: Das Symbol ‚ /$etwa 4 Sekunden lang drücken. Die Anzeige neben dem Symbol ‚ l$ leuchtet 10 Sekunden lang auf. Das Kochfeld ist nun gesperrt.

Automatische Kindersicherung Diese Funktion aktiviert die Kindersicherung automatisch nach jedem Ausschalten des Kochfelds. Ein- und ausschalten Im Kapitel Grundeinstellungen finden Sie Informationen zur Aktivierung der automatischen Kindersicherung.

Ausschalten: Das Symbol ‚/$etwa 4 Sekunden lang drücken. Die Sperre ist nun deaktiviert.

Powerboost-Funktion Mit der Powerboost-Funktion können größere Mengen Wasser schneller erhitzt werden als mit der Kochstufe Š.

Diese Funktion steht für alle Kochstellen zur Verfügung, wenn die andere Kochstelle der gleichen Gruppe nicht in Betrieb ist (siehe Abbildung). Andernfalls blinken in der Anzeige der gewählten Kochstelle › und Š; anschließend wird automatisch die Kochstufe Š eingestellt. In Gruppe 2 kann die Powerboost-Funktion gleichzeitig an allen Kochstellen eingestellt werden (siehe Abbildung). *UXSSH

1. Eine Kochstelle auswählen.

2. Auf das Symbol › drücken.

Gebrauchseinschränkungen

*UXSSH Einschalten Die Anzeige › leuchtet auf.

Die Funktion ist nun aktiviert.

Ausschalten 1. Kochstelle auswählen.

2. Auf das Symbol › drücken.

Die Anzeige › erlischt und die Kochstelle kehrt zur Kochstufe Š zurück.

Die Powerboost-Funktion ist nun ausgeschaltet. Hinweis: Unter bestimmten Umständen kann es vorkommen, dass sich die Powerboost-Funktion automatisch abschaltet, um die elektronischen Komponenten im Inneren des Kochfeldes zu schützen.

*UXSSH Zeitprogrammierfunktion Diese Funktion kann auf zwei Arten genutzt werden: ■

Zum automatischen Ausschalten einer Kochstelle.

3. In den nächsten 10 Sekunden die gewünschte Garzeit im

Programmierfeld auswählen. Mögliche Voreinstellungen sind von links nach rechts 1, 2, 3 bis 10 Minuten.

Eine Kochstelle automatisch ausschalten Die Kochstelle schaltet sich nach Ablauf der eingestellten Zeit automatisch aus. Die Garzeit einstellen. Das Kochfeld muss eingeschaltet sein. 1. Die gewünschte Kochstelle sowie die gewünschte Kochstufe

2. Auf das Symbol 0 drücken. Die Anzeige x der Kochstelle

leuchtet auf. In der Anzeige der Zeitprogrammierfunktion erscheint ‹‹.

Nach wenigen Sekunden beginnt die Garzeit abzulaufen. Hinweis: Für alle Stellen kann automatisch dieselbe Garzeit programmiert werden. Die programmierte Zeit läuft für jede einzelne Kochstelle unabhängig ab. In Kapitel Grundeinstellungen finden Sie Informationen zur automatischen Programmierung der Garzeit.

Wenn auf dem Programmierfeld die Voreinstellung 1 bis 5 gedrückt wird, verringert sich die Garzeit um eine Minute. Wenn auf dem Programmierfeld die Voreinstellung 6 bis 10 gedrückt wird, erhöht sich die Garzeit um eine Minute.

Die Zeitschaltuhr ermöglicht die Programmierung einer Zeit bis 99 Minuten. Sie ist von anderen Einstellungen unabhängig. Diese Funktion dient nicht dem automatischen Ausschalten einer Kochstelle.

Zeit ändern oder löschen

So stellen Sie die Funktion ein

Die Kochstelle auswählen und anschließend auf das Symbol 0 drücken. Garzeit im Programmierfeld ändern oder auf ‹‹ stellen, um die Garzeit zurückzusetzen.

leuchtet. In der Anzeige der Zeitprogrammierfunktion erscheint ‹‹.

2. Im Programmierfeld die gewünschte Zeit einstellen.

Nach einigen Sekunden beginnt die Zeit abzulaufen.

Nach Ablauf der Zeit Die Kochstelle schaltet sich aus. Ein Warnsignal ertönt. In der Anzeige der Zeitprogrammierfunktion erscheint 10 Sekunden lang ‹‹.

Durch Drücken des Symbols 0 erlöschen die Anzeigen und das akustische Signal endet.

Hinweise ■ Wenn für mehrere Kochstellen eine Garzeit eingegeben wurde, erscheint in der Anzeige der Zeitprogrammierfunktion immer die Zeit der gewählten Kochstelle. ■

1. Das Symbol 0 mehrfach drücken, bis die Anzeige W auf-

Es können Garzeiten von bis zu 99 Minuten Dauer eingestellt werden.

Zeit ändern oder löschen

Das Symbol 0 mehrfach drücken, bis die Anzeige W aufleuchtet. Die Zeit im Programmierfeld ändern oder auf ‹‹ stellen. Nach Ablauf der Zeit Ein Warnsignal ertönt. In der Anzeige der Zeitprogrammierfunktion wird ‹‹ angezeigt und die Anzeige W leuchtet auf. Nach 10 Sekunden schalten sich die Anzeigen aus. Durch Drücken auf das Symbol 0 schalten sich die Anzeigen aus und das Signal verstummt.

Reinigungsschutzfunktion Wenn Sie das Bedienfeld bei eingeschaltetem Kochfeld reinigen, könnten sich die Einstellungen ändern.

gesperrt. Nun können Sie die Oberfläche des Bedienfelds reinigen, ohne Gefahr zu laufen, die Einstellungen zu ändern.

Um dies zu verhindern, ist das Kochfeld mit einer Reinigungsschutzfunktion ausgestattet. Auf das Symbol ‚/$ drücken. Ein Signal ertönt. Das Bedienfeld wird ca. 35 Sekunden

Hinweis: Die Sperre betrifft nicht den Hauptschalter. Das Kochfeld kann jederzeit ausgeschaltet werden.

Automatische Zeitabschaltung Wenn die Kochstelle längere Zeit in Betrieb ist, ohne dass Einstellungen verändert werden, wird die automatische Zeitabschaltung aktiviert. Die Kochstelle heizt nicht mehr. In der Anzeige der Kochstelle blinken abwechselnd ”, ‰ und die Restwärmeanzeige œ/•.

Bei Drücken irgendeines Symbols erlischt die Anzeige. Die Kochstelle kann nun neu eingestellt werden. Die automatische Zeitabschaltung hängt von der gewählten Kochstufe ab (von 1 bis 10 Stunden).

Energieverbrauch anzeigen Mit dieser Funktion wird der Gesamtverbrauch an Energie während der Zeit, in der das Kochfeld eingeschaltet war, angezeigt.

Im Kapitel Grundeinstellungen finden Sie Informationen zur Aktivierung dieser Funktion.

Nach Abschalten des Kochfeldes wird 10 Sekunden lang der Verbrauch in kwh angezeigt. In der Abbildung findet sich ein Beispiel mit dem Verbrauch von ‚.‹‰ kwh.

Grundeinstellungen Das Gerät bietet verschiedene Grundeinstellungen. Diese Einstellungen können Sie Ihren Bedürfnissen anpassen. Anzeige

Funktion Automatische Kindersicherung

‹ Bestätigungssignal und Fehlersignal sind ausgeschaltet. ‚ Nur das Fehlersignal ist eingeschaltet.

ƒ Nur das Bestätigungssignal ist eingeschaltet. ™„ ™† ™‡

„ Alle Signaltöne sind eingeschaltet.* Energieverbrauch anzeigen lassen

Automatische Programmierung der Garzeit.

‚-ŠŠ Zeit bis zur automatischen Abschaltung. Dauer des Signaltons der Zeitprogrammierfunktion:

‚ 10 Sekunden*. ƒ 30 Sekunden.

Funktion Power-Management

Š oder Š. = höchste Leistung des Kochfelds Auswahlzeit der Kochstelle

‹ Uneingeschränkt: Die zuletzt gewählte Kochstelle bleibt ausgewählt.*

‚ Eingeschränkt: Die Kochstelle bleibt nur für 10 Sekunden ausgewählt. Zu den Grundeinstellungen zurückkehren

‹ Persönliche Einstellungen.*

‚ Zu den Werkseinstellungen zurückkehren. *Werkseinstellung

Zugang zu den Grundeinstellungen

4. Anschließend im Programmierfeld die gewünschte Einstel-

Das Kochfeld muss ausgeschaltet sein. 1. Das Kochfeld mit dem Hauptschalter einschalten.

2. In den folgenden 10 Sekunden das Symbol ' während 4

Sekunden gedrückt halten.

5. Erneut das Symbol ' länger als 4 Sekunden drücken.

Die Einstellungen wurden korrekt gespeichert. Verlassen Zum Verlassen der Grundeinstellungen Kochfeld mit dem Hauptschalter ausschalten.

Bei den Anzeigen leuchten in der Voreinstellung ™ und ‚ abwechselnd und ‹ auf.

3. Das Symbol ' mehrmals drücken, bis die Anzeige der

gewünschten Funktion erscheint.

Reinigung und Pflege Die Tipps und Hinweise dieses Kapitels sollen eine Hilfe für die optimale Pflege und Reinigung des Kochfelds sein.

Die beste Art, Schmutz zu entfernen, ist der Einsatz eines Glasschabers. Anweisungen des Herstellers beachten.

Geeignete Glasschaber können über den Kundendienst oder in unserem Online-Shop bezogen werden.

Kochfeld nach jedem Kochen reinigen. Dadurch wird verhindert, dass Kochreste festbrennen. Das Kochfeld erst reinigen, wenn es ausreichend abgekühlt ist. Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind. Anweisungen auf der Verpackung des Reinigungsmittels beachten. Benutzen Sie keinesfalls: ■

Spülmittelkonzentrat

Ätzende Mittel wie Backofenspray oder Fleckenentferner

Hochdruck­ oder Dampfreiniger

Durch Beachtung folgender Hinweise können Beschädigungen des Kochfeldrahmens verhindert werden: ■

Nur warme Seifenlauge verwenden

Keine scharfen oder scheuernden Produkte verwenden

Keine Glasschaber verwenden

Betriebsstörungen beheben Normalerweise sind Betriebsstörungen auf kleine Details zurückzuführen. Bevor Sie den Kundendienst rufen, beachten Sie zuerst folgende Ratschläge und Hinweise. Anzeige

Die Stromzufuhr wurde unterbrochen.

Überprüfen Sie mit Hilfe anderer Elektrogeräte, ob die Stromversorgung unterbrochen wurde.

Der Anschluss des Geräts wurde nicht nach Anschlussplan vorgenommen.

Überprüfen Sie, ob das Gerät nach Anschlussplan angeschlossen wurde.

Störung im elektronischen System.

Falls die vorherigen Maßnahmen die Störung nicht beheben, rufen Sie den Kundendienst.

* Sollte die Anzeige nicht erlöschen, rufen Sie den Kundendienst. Keine heißen Kochgefäße auf das Bedienfeld stellen. 13

Die Anzeigen blinken

Das Bedienfeld ist feucht oder es liegt ein Gegenstand darauf.

Trocknen Sie das Bedienfeld oder entfernen Sie den Gegenstand.

“§ + Zahl / š Störung im elektronischen System. + Zahl / ¡ +

Trennen Sie das Kochfeld vom Stromnetz. Warten Sie 30 Sekunden und schließen Sie es erneut an. *

”‹ / ”Š ”ƒ / ”† ”… —‚ —ƒ / —„

Es ist ein interner Fehler aufgetreten.

Trennen Sie das Kochfeld vom Stromnetz. Warten Sie 30 Sekunden und schließen Sie es erneut an. *

Das elektronische System wurde überhitzt Warten Sie, bis das elektronische System genügend abgekühlt ist. und hat die betreffende Kochstelle ausge- Drücken Sie anschließend auf irgendein Symbol auf dem Kochfeld. * schaltet. Das elektronische System wurde überhitzt und hat alle Kochstellen ausgeschaltet. Eingangsspannung nicht korrekt, außerhalb des normalen Betriebsbereichs.

Setzen Sie sich mit Ihrem Stromversorger in Verbindung.

Die Kochstelle wurde überhitzt und zum Schutz Ihres Kochfelds ausgeschaltet.

Warten Sie, bis das elektronische System genügend abgekühlt ist und schalten Sie es erneut ein.

* Sollte die Anzeige nicht erlöschen, rufen Sie den Kundendienst. Keine heißen Kochgefäße auf das Bedienfeld stellen.

Normale Geräusche bei Betrieb des Geräts

Die Technologie der Induktionskochfelder basiert auf der Entstehung elektromagnetischer Felder, durch welche die Wärme direkt am Boden des Kochgefäßes entsteht. Abhängig von der Beschaffenheit des Kochgefäßes können Geräusche oder Schwingungen entstehen, die nachfolgend beschrieben werden:

Die Geräusche entstehen besonders in Kochgefäßen mit Schichten aus verschiedenen Materialien, sobald diese auf der höchsten Heizstufe und gleichzeitig auf zwei verschiedenen Kochstellen aufgeheizt werden. Diese Pfeiftöne verschwinden bei Verringerung der Leistung ganz oder werden schwächer.

Ein tiefes Summen wie bei einem Transformator

Für einen korrekten Betrieb des elektronischen Systems ist eine Regulierung der Temperatur des Kochfelds erforderlich. Dafür ist das Kochfeld mit einem Lüfter ausgestattet, der sich einschaltet, wenn die festgestellte Temperatur zu hoch ist. Das Gebläse kann auch bei ausgeschaltetem Gerät weiterlaufen, wenn die gemessene Temperatur nach dem Ausschalten des Kochfelds noch immer zu heiß ist.

Dieses Geräusch entsteht beim Kochen mit einer hohen Kochstufe. Ursache ist die Energiemenge, die vom Kochfeld auf das Kochgefäß übertragen wird. Das Geräusch verschwindet bei Einstellung auf eine geringere Kochstufe ganz oder wird schwächer. Ein tiefes Pfeifen Dieses Geräusch entsteht bei einem leeren Kochgefäß. Das Geräusch verschwindet, wenn Wasser oder Gargut in das Kochgefäß gegeben wird.

Geräusche des Gebläses

Die beschriebenen Geräusche sind normaler Bestandteil der Induktionstechnologie und nicht als Mängel anzusehen.

Knistern Das Geräusch entsteht bei Kochgefäßen aus verschiedenen übereinanderliegenden Materialien. Das Geräusch entsteht durch die Schwingungen an den Verbindungsflächen zwischen den verschiedenen Materialschichten. Das Geräusch kommt vom Kochgefäß. Menge und Kochart der Lebensmittel können den Geräuschpegel abweichen lassen.

Kundendienst Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden. E-Nummer und FD-Nummer: Wenn Sie unseren Kundendienst anfordern, geben Sie bitte die E-Nummer und FD-Nummer des Gerätes an. Das Typenschild mit den Nummern finden Sie auf dem Gerätepass. Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist. Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden KundendienstVerzeichnis.

Reparaturauftrag und Beratung bei Störungen A 0810 550 522 D 01801 22 33 66 (0,039 €/Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min.) CH 0848 840 040 Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind.

Getestete Speisen Diese Tabelle wurde für Testinstitute erstellt, um die Kontrollen unserer Geräte zu erleichtern. Die Daten der Tabelle beziehen sich auf unsere Zubehörkochgefäße von Schulte-Ufer (4-teiliges Kochtopfset für Induktionsherde HZ 390042) mit folgenden Abmessungen:

Stieltopf Ø 16 cm, 1,2 l für Kochstellen mit Ø 14,5 cm

Topf Ø 16 cm, 1,7 l für Kochstellen mit Ø 14,5 cm

Topf Ø 22 cm, 4,2 l für Kochstellen mit Ø 18 cm

Pfanne Ø 24 cm, für Kochstellen mit Ø 18 cm Vorheizen

1:30 nach etwa 1:00 umrühren

2:30 nach etwa 1:00 umrühren

1. Butter schmelzen, Mehl und Salz vermischen und alles erhitzen

2. Milch hinzugeben und aufkochen, dabei immer weiterrühren

Schokolade schmelzen Kochgefäß: Stieltopf Schokoladenguss (z. B. Marke Dr. Oetker zartbitter 55 %, 150 g) Erhitzen und warm halten Linseneintopf Kochgefäß: Topf Anfangstemperatur 20 °C Linseneintopf* Menge 450 g Menge: 800 g Linseneintopf aus der Dose, z. B. Erasco Linseneintopf mit Würstchen Menge 500 g Menge 1 kg Béchamel-Sauce zubereiten Kochgefäß: Stieltopf Temperatur der Milch: 7 °C Zutaten: 40 g Butter, 40 g Mehl, 0,5 l Milch (3,5 % Fett) und eine Prise Salz

3. Wenn die Bechamel-Sauce beginnt zu kochen, weitere 2 Minuten bei gleicher Kochstufe umrühren Milchreis zubereiten Kochgefäß: Topf Temperatur der Milch: 7 °C Milch bis zum Aufschäumen erhitzen. Empfohlene Kochstufe einstellen und den Reis, den Zucker und das Salz zur Milch hinzugeben Zutaten: 190 g Rundreis, 23 g Zucker, 750 ml Milch (3,5 % Fett) und eine Prise Salz Zutaten: 250 g Rundreis, 30 g Zucker, 1 l Milch (3,5 % Fett) und eine Prise Salz

2 nach ca. 10:00 umrühren

Reis kochen* Kochgefäß: Topf Wassertemperatur 20 °C Zutaten: 125 g Rundreis, 300 g Wasser und eine Prise Salz

Zutaten: 250 g Rundreis, 600 g Wasser und eine Prise Salz

*Rezept gemäß DIN 44550 *Rezept gemäß DIN EN 60350-2 15

Vorheizen Getestete Speisen

Bis die Öltemperatur 180 °C erreicht

Schweinelende braten Kochgefäß: Pfanne Anfangstemperatur der Lende: 7 °C 2 Lendenfilets (Gesamtgewicht ca. 200 g, 1 cm dick) Pfannkuchen zubereiten** Kochgefäß: Pfanne 55 ml Teig pro Pfannkuchen Tiefgefrorene Pommes frites frittieren Kochgefäß: Topf Zutaten: 1,8 kg Sonnenblumenöl, pro Frittierdurchgang: 200 g tiefgefrorene Pommes frites (z. B. McCain 1-2-3 Frites Original) *Rezept gemäß DIN 44550 *Rezept gemäß DIN EN 60350-2

Automatische programmering

Siemens-Electrogeräte GmbH Carl-Wery-Straße 34 81739 München Germany
