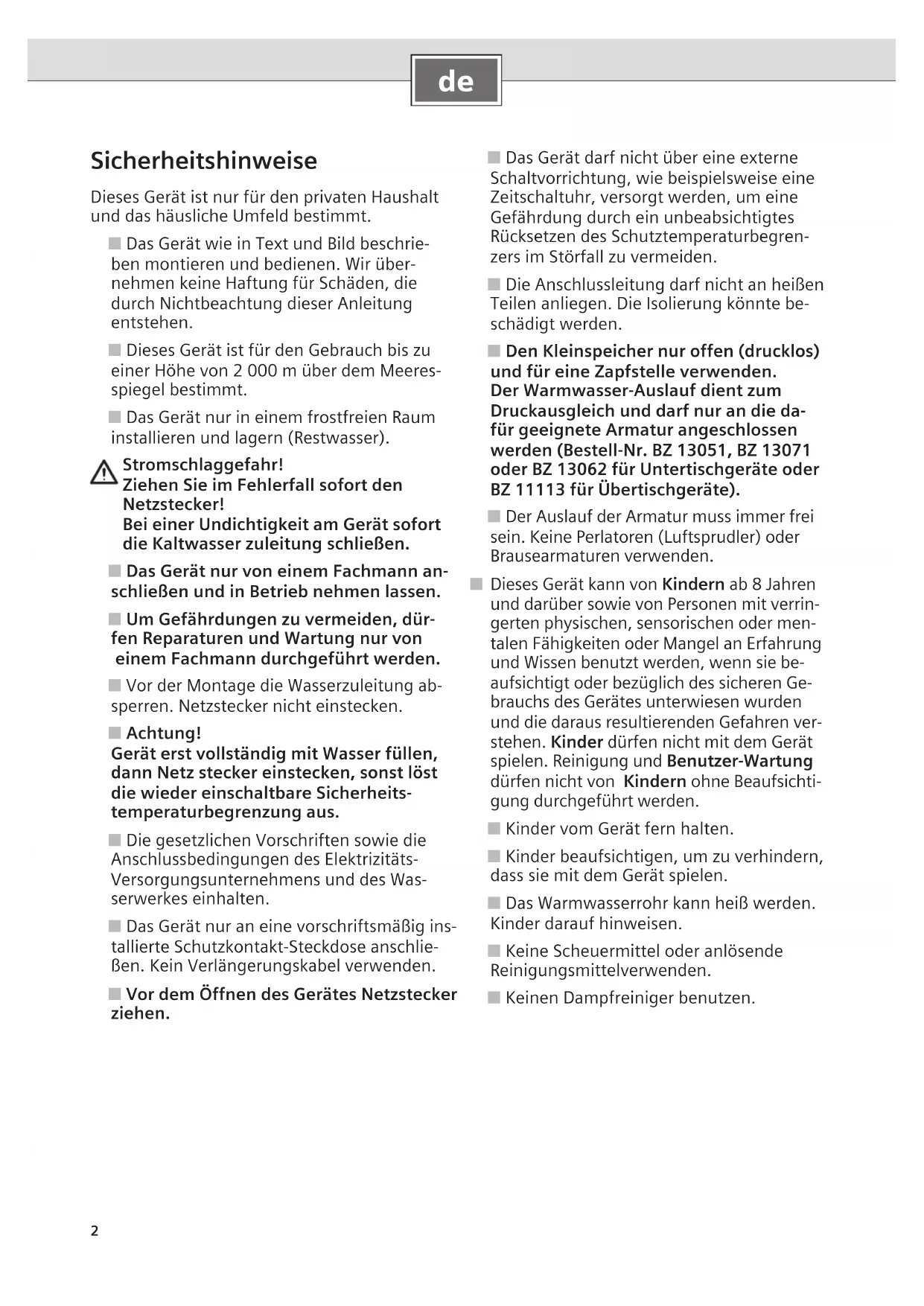

BEDIENUNGSANLEITUNG DO3170D5M SIEMENS

Dieses Gerät ist nur für den privaten Haushalt

und das häusliche Umfeld bestimmt.

■ Das Gerät wie in Text und Bild beschrie-

ben montieren und bedienen. Wir über-

nehmen keine Haftung für Schäden, die

durch Nichtbeachtung dieser Anleitung

■ Dieses Gerät ist für den Gebrauch bis zu

einer Höhe von 2 000 m über dem Meeres-

■ Das Gerät nur in einem frostfreien Raum

installieren und lagern (Restwasser).

Ziehen Sie im Fehlerfall sofort den

Bei einer Undichtigkeit am Gerät sofort

die Kaltwasser zuleitung schließen.

■ Das Gerät nur von einem Fachmann an-

schließen und in Betrieb nehmen lassen.

■ Um Gefährdungen zu vermeiden, dür-

fen Reparaturen und Wartung nur von

einem Fachmann durchgeführt werden.

■ Vor der Montage die Wasserzuleitung ab-

sperren. Netzstecker nicht einstecken.

Gerät erst vollständig mit Wasser füllen,

dann Netz stecker einstecken, sonst löst

die wieder einschaltbare Sicherheits-

temperaturbegrenzung aus.

■ Die gesetzlichen Vorschriften sowie die

Anschlussbedingungen des Elektrizitäts-

Versorgungsunternehmens und des Was-

serwerkes einhalten.

■ Das Gerät nur an eine vorschriftsmäßig ins-

tallierte Schutzkontakt-Steckdose anschlie-

ßen. Kein Verlängerungskabel verwenden.

■ Vor dem Öffnen des Gerätes Netzstecker

■ Das Gerät darf nicht über eine externe

Schaltvorrichtung, wie beispielsweise eine

Zeitschaltuhr, versorgt werden, um eine

Gefährdung durch ein unbeabsichtigtes

Rücksetzen des Schutztemperaturbegren-

zers im Störfall zu vermeiden.

■ Die Anschlussleitung darf nicht an heißen

Teilen anliegen. Die Isolierung könnte be-

■ Den Kleinspeicher nur offen (drucklos)

und für eine Zapfstelle verwenden.

Der Warmwasser-Auslauf dient zum

Druckausgleich und darf nur an die da-

für geeignete Armatur angeschlossen

werden (Bestell-Nr. BZ 13051, BZ 13071

oder BZ 13062 für Untertischgeräte oder

BZ 11113 für Übertischgeräte).

■ Der Auslauf der Armatur muss immer frei

sein. Keine Perlatoren (Luftsprudler) oder

Brausearmaturen verwenden.

■ Dieses Gerät kann von Kindern ab 8 Jahren

und darüber sowie von Personen mit verrin-

gerten physischen, sensorischen oder men-

talen Fähigkeiten oder Mangel an Erfahrung

und Wissen benutzt werden, wenn sie be-

aufsichtigt oder bezüglich des sicheren Ge-

brauchs des Gerätes unterwiesen wurden

und die daraus resultierenden Gefahren ver-

stehen. Kinder dürfen nicht mit dem Gerät

spielen. Reinigung und Benutzer-Wartung

dürfen nicht von Kindern ohne Beaufsichti-

gung durchgeführt werden.

■ Kinder vom Gerät fern halten.

■ Kinder beaufsichtigen, um zu verhindern,

dass sie mit dem Gerät spielen.

■ Das Warmwasserrohr kann heiß werden.

Kinder darauf hinweisen.

■ Keine Scheuermittel oder anlösende

Reinigungsmittel verwenden.

■ Keinen Dampfreiniger benutzen.3

de Herzlichen Glückwunsch zum Kauf dieses Geräts aus unserem Hause Siemens. Sie haben ein hochwertiges Produkt erwor-ben, das Ihnen viel Freude bereiten wird.Die Montage- und Gebrauchsanleitung bitte sorgfältig durchlesen, danach handeln und aufbewahren! Montageanleitung

Auspacken ■ Das neue Gerät auf Transportschäden kontrollieren! ■ Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen. I.

Lieferumfang 1 Gerät mit Bedienblende2 Montagebügel3 Nur DO3170D5M: Befestigung (2 Schrauben, 2 Dübel)4 Schriftgut Produktbeschreibung Der Kleinspeicher ist für den offenen (drucklosen) Anschluss geeignet. Er erhitzt und speichert Trinkwasser bis ca. 85 °C. Mit dem Temperaturwähler können verschiedene Tempera-turstufen eingestellt werden.Das Gerät darf nicht mit vorgewärmtem Wasser betrieben werden, sonst löst die Sicherheitstemperaturbegrenzung aus.Das Gerät wird mit dem Netzstecker angeschlossen. Diese Montage- und Gebrauchsanleitung beschreibt ver-schiedene Gerätetypen:– Untertischgeräte mit zusätzlicher Tropfstoppfunktion und Druckstopp DO05705M, DO3170D5M und DO05705CHM

– Übertischgeräte DO05805M und DO05805CHM I.

Montagevorbereitung ■ Vor der Montage die Wasserzuleitung absperren. Netzstecker n i c h t einstecken. ■ Montagebügel am Gerät abnehmen und die Halteringe abbrechen (A). ■ Anschlusskabel je nach gewünschter Länge auf der Geräte- rückseite fixieren (B). Wandmontage

Untertischgeräte DO05705M,

DO3170D5M und DO05705CHM ■ Gerät auf der Wand ausrichten und an den drei Einkerbun-gen (oben, links und rechts am Gerät) die Markierungen anzeichnen (A). ■ Die Markierungen mit der Wasserwaage zu einem Linien-kreuz verbinden (B1 und B2). ■ Den Montagebügel an der Einkerbung oben am Kreu-zungspunkt der gezeichneten Linien ansetzen und die Löcher anzeichnen (C). ■ Löcher bohren und Dübel einsetzen (D1). ■ Den Montagebügel (Einkerbung oben) mit den Schrauben an der Wand anbringen (D2). ■ Gerät in den Montagebügel einhängen (D3). Gerät tauschenBei Austausch eines alten Siemens Kleinspeichers durch die-ses neue Gerät können die vorhandenen Befestigungslöcher mit Dübeln verwendet werden. Es ist aber zu beachten, dass das neue Gerät etwa 2 cm höher ist. Soll das neue Gerät oben bündig wie das alte Gerät sein (E1): ■ Den neuen Montagebügel mit der Einkerbung nach oben an der Wand anbringen.Soll das neue Gerät unten bündig wie das alte Gerät sein (E2): ■ Den neuen Montagebügel umdrehen und mit der Ein-kerbung nach unten an der Wand anbringen. III.

Übertischgeräte DO05805M und

DO05805CHM ■ Gerät auf der Wand ausrichten und an den drei Einkerbun-gen (oben, links und rechts am Gerät) die Markierungen anzeichnen (F). ■ Die Markierungen mit der Wasserwaage zu einem Linien-kreuz verbinden (G1 und G2). ■ Den Montagebügel an der Einkerbung oben am Kreu-zungspunkt der gezeichneten Linien ansetzen und die Löcher anzeichnen (H). ■ Löcher bohren und Dübel einsetzen (I1). ■ Den Montagebügel (Einkerbung oben) mit den Schrauben an der Wand anbringen (I2). Gerät tauschenBei Austausch eines alten Siemens Kleinspeicher durch die-ses neue Gerät können die vorhandenen Befestigungslöcher mit Dübeln verwendet werden. Es ist aber zu beachten, dass das neue Gerät etwa 2 cm höher ist. ■ Den neuen Montagebügel umdrehen und mit der Ein-kerbung nach unten an der Wand anbringen (J).4

Die vorhandene Armatur darf nicht verkalkt sein.

■ Gewinde nicht fetten!

Info: Ersatz für beschädigte Gewindestutzen ist beim Kun-

dendienst erhältlich.

Untertischgeräte DO05705M,

DO3170D5M und DO05705CHM

■ Bei Bedarf Armatur montieren (A1 und A2).

■ Dichtung einsetzen (B1).

■ Auf den axialen Sitz der Anschlussrohre in den Stutzen

■ Überwurfmutter gerade auf Gewinde aufsetzen und von

■ Verschraubungen festziehen (C). Gewindestutzen am

Speicher mit Schraubenschlüssel gegenhalten.

■ Verschraubung nach einigen Aufheizvorgängen

Übertischgeräte DO05805M und

■ Bei Bedarf Mischbatterie montieren (D1 bis D3).

■ Verbindungsrohre zur Mischbatterie mit Dichtung einset-

zen (E). Auf den axialen Sitz der Anschlussrohre in den

■ Dichtungen am Verbindungsrohr einsetzen (F1).

■ Gerät einhängen (G).

■ Überwurfmutter (F2) gerade auf Gewinde aufsetzen und

■ Verschraubungen festziehen (H1 und H2). Gewindestutzen

am Speicher mit Schraubenschlüssel gegenhalten (H1).

■ Wichtig: Netzstecker noch nicht einstecken!

■ Gerät erst vollständig mit Wasser füllen, das Wasser muss

aus der Armatur laufen.

■ Danach Netzstecker einstecken.

Hinweis: Bei einem nicht mit Wasser gefüllten Gerät löst die

wieder einschaltbare Sicherheitstemperaturbegrenzung aus!

Heizvorgang überprüfen

■ Drehwähler auf „III“ (ca. 85 °C) drehen.

■ Aufheizen überwachen, bis die Kontrolllampe nach ca.

12 ‒ 18 Minuten erlischt.

■ Temperatur prüfen.

■ Achtung: Hat die Sicherheitstemperaturbegrenzung den

Kleinspeicher abgeschaltet, Netzstecker ziehen, Warmwas-

serhahn öffnen und ca. 4 Liter Wasser durchlaufen lassen,

dann Netzstecker wieder einstecken.

Das Gerät ist nun wieder betriebsbereit.

Wassertemperatur begrenzen

Die Auslauftemperatur des Kleinspeichers kann mechanisch

auf Stufe „I“ (ca. 38 °C) oder Stufe „e“ (ca. 60 °C) begrenzt

werden (siehe „Bedienung“, Seite 6).

■ Zum Energiesparen den Drehwähler auf „e“ stellen.

■ Bitte dem Benutzer die Montage- und Gebrauchsanleitung

übergeben und das Gerät erklären.5

DO3170D5M DO05705CHM Untertisch

(15 °C/65 °C) / (15 °C/85 °C) [l] 9,5/14 9,5/14 9,5/14 9,5/14

Temperatur stufenlos einstellbar bis [°C] 85 85 85 85

Bereitschaftsenergieverbrauch

bei 65 °C/24 h [kWh/d] 0,18 0,18 0,18 0,18

Elektroanschluss [V] 230 230 230 230

Aufheizzeit auf 60 °C

Täglicher Stromverbrauch [kWh] 2,260 2,340 2,310 2,340

Schallleistungspegel [dB] 15 15 15 15

Warmwasserbereitungs-

Energieeffizienz [%] 37,8 36,8 37,2 36,86

Gebrauchsanleitung ■ Vor dem Gebrauch des Gerätes, bitte sorgfältig diese Anleitung durchlesen und beachten! ■ Wichtig: Das Gerät niemals Frost aussetzen! Stromschlaggefahr!Ziehen Sie im Fehlerfall sofort den Netzstecker!Bei einer Undichtigkeit am Gerät sofort die Kalt-wasserzuleitung schließen.Bitte die ausführlichen Sicherheitshinweise am Anfang dieser Anleitung durchlesen und beachten!

Bedienung Der Kleinspeicher erhitzt und speichert Trinkwasser bis ca. 85 °C. Wassertemperatur einstellen ■ Die gewünschte Auslauftemperatur stufenlos mit dem Drehwähler von 35 °C bis 85 °C einstellen.oder: ■ Die gewünschte Auslauftemperatur fest einstellen (A): ❄ FrostschutzI ca. 38 °C (leichte Rastung)e Energie sparen ca. 60 °C (leichte Rastung)III Heißwasser ca. 85 °CBeim Aufheizen leuchtet die Kontrolllampe.Bei Übertischgeräten tropft etwas Ausdehnungswasser aus dem Auslauf.Bei hohen Temperaturen verkalkt das Gerät schneller.Tipp: Um das Gerät ökonomisch zu betreiben und die Verkal-kung zu reduzieren, den Drehwähler auf „e“ stellen.Hinweis: Wenn das Gerät längere Zeit nicht benutzt wurde, z. B. während des Urlaubs, das Wasser auf Stufe „III“ kurz auf- heizen lassen. Wassertemperatur begrenzen Um Verbrühungen durch heißes Wasser zu vermeiden, Aus-lauftemperatur begrenzen: ■ Drehwähler auf „●“ stellen. ■ Abdeckung des Drehwählers aufklappen. ■ Zwischen „I“ = ca. 38 °C (B1) oder „e“ = ca. 60 °C (B2) wählen. ■ Abdeckung schließen. Ausschalten

■ Drehwähler auf „●“ stellen (A). Die Heizung ist ausgeschaltet. Nur Untertischgeräte DO05705M,

DO3170D5M und DO05705CHM TropfstoppDie Tropfstoppfunktion verhindert, dass beim Aufheizen Aus-dehnungswasser aus dem Wasserhahn tropft. Wird Wasser erhitzt, treten darin gelöste Gase (Luft) aus dem Wasser aus. Je nach Menge der austretenden Gase kann daher – wenn eine hohe Temperatur eingestellt ist – Restwasser aus dem Armaturenauslauf gedrückt werden. A DruckstoppDas Gerät verfügt über eine Druckabschaltung. Die Druck-abschaltung zeigt an, wenn die Armatur verkalkt ist (gerin-ger oder kein Abfluss). Sie erkennt ab einem Wasserdruck über 0,25 Mpa (2,5 bar) auch, wenn das Gerät bei der Erstin-stallation wasserseitig falsch installiert wurde. Die Druck-abschaltung verriegelt automatisch den Wasserzulauf und verhindert ein Platzen des Behälters.Hat der Druckstopp ausgelöst, erscheint oben am Gerät ein roter Stift (C1). ■ Unbedingt die Störung beheben (siehe Kapitel „Eine Störung, was tun?“). ■ Erst nach Behebung der Störung lässt sich der rote Stift wieder leicht eindrücken (C2). Der Wasserzulauf ist wie-der frei. ■ Bei wiederholtem Auslösen den Kundendienst benachrichtigen. Wichtig: Ausfahrweg des Stifts (C1) nicht durch Gegen- stände versperren. Reinigung Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.Keinen Dampfreiniger benutzen. ■ Gerät außen mit einem milden Reinigungsmittel abwischen. ■ Sieb im Strahlregler von Schmutz- und Kalkablagerungen reinigen. Entkalken ■ Auslaufrohr mit handelsüblichen Entkalkern oder Essig entkalken. ■ Bei Entkalkern die Warnhinweise des Herstellers beachten. Wenn bei voll geöffneter Armatur das Wasser deutlich lang-samer ausläuft, Kleinspeicher und Armatur von einem Fach-mann entkalken lassen. Andernfalls kann der Druckstopp wegen unzulässig hohen Drucks auslösen.7

Um Gefährdungen zu vermeiden, dürfen folgende Reparatu-

ren und Wartungsarbeiten nur von einem von uns konzessio-

nierten Kundendienst durchgeführt werden.

■ Bei allen Arbeiten das Gerät vom elektrischen Netz tren-

nen und den Wasserzulauf absperren.

Elektrische Anschlussleitung wechseln

Bei sichtbaren Schäden am elektrischen Kabel:

■ Gerät ausschalten, Netzstecker ziehen und Kundendienst

B Zulaufsieb reinigen

Bei zu geringem Durchfluss von Wasser und entkalktem Sieb

■ Kundendienst benachrichtigen und Zulaufsieb (D) reini-

C Schutzleiterprüfung

Bei gewerblich genutzten Geräten einmal im Jahr die elek-

trische Sicherheit durch eine Elektro-Fachkraft nach DGUV Vorschrift 3 prüfen lassen:

■ Gerät ausschalten und Netzstecker ziehen.

■ Schutzleiterprüfung am Erdungskontakt (E) durchführen.

Eine Störung, was tun?

Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit. Bitte prüfen Sie, ob aufgrund folgender Hin-

weise die Störung selbst behoben werden kann. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.

■ Bei allen Arbeiten das Gerät vom elektrischen Netz trennen und den Wasserzulauf absperren.

Störung Ursache Behebung Wer

Das Gerät startet (heizt) nicht,

es fließt nur kaltes Wasser

Die Sicherung in der Hausinstalla-

Die Sicherung in der Hausinstalla-

Der Netzstecker ist nicht

Netzstecker einstecken. Kunde

Die Sicherheitstemperaturbegren-

zung hat geschaltet.

Netzstecker ziehen, Warmwasser-

hahn öffnen und ca. 4 Liter Wasser

durchlaufen lassen. Netzstecker

Zu geringer Durchfluss von Wasser Das Sieb im Wasserhahn ist

Das Sieb entnehmen und reinigen

Das Sieb im Kaltwasserzulauf ist

Zulaufsieb ausbauen, reinigen und

wieder einbauen. Gerät spülen.

Falls nötig, diese Prozedur so lan-

ge wiederholen, bis keine Partikel

mehr im Sieb vorhanden sind.

Der Wasserauslauf oder die Arma-

Entkalken oder neue Armatur

Die Armatur tropft beim Aufheizen

Häufiges, kurzzeitiges Zap-

fen oder Zapfen bei geringem

Warmwasserdurchfluss.

Länger zapfen, Warmwasserdurch-

Die Tropfstopp-Funktion ist defekt. Gerät austauschen. Fachmann

Der Druckstopp hat ausgelöst,

es fließt kein Wasser mehr.

Das Gerät wurde am Wasseran-

schluss falsch installiert.

Gerät richtig anschließen, den

roten Stift des Druckstopps

Die Armatur ist verkalkt. Armatur entkalken, den roten

Stift des Druckstopps hineindrücken.

Der Warmwasseranschluss-Stutzen

Warmwasseranschluss- Stutzen

reinigen, falls nötig den Wasser-

anschluss tauschen. Anschließend

den roten Stift des Druckstopps

Konnte die Störung nicht behoben werden, bitte den Kundendienst anrufen.8

Wenn Sie den Kundendienst anfordern, geben Sie bitte die

E-Nr. und die FD-Nr. Ihres Gerätes an. Sie finden die Num-

mern im Bereich der beiden Wasseranschlussstutzen des

Dieses Gerät ist entsprechend der europäischen

Richtlinie 2012/19/EU über Elektro- und Elektronik-

altgeräte (waste electrical and elec tronic equip-

ment – WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit

gültige Rücknahme und Verwertung der Alt geräte

Über aktuelle Entsorgungswege bitte beim Fach-

händler informieren.
