TCH22ECP2 - Heckenscheren HiKOKI - Kostenlose Bedienungsanleitung

Produkttyp	Heckenschere
Marke	HiKOKI
Modell	TCH22ECP2
Motortyp	2-Takt-Benzinmotor
Hubraum (cm³)	21,1
Kraftstofftankinhalt (L)	0,30
Trockengewicht (kg)	5,0
Messerlänge (mm)	620
Messertyp	Doppelseitig
Zündkerze	NGK BMR 7A
Schalldruckpegel LpA (dB(A))	97
Garantierter Schallleistungspegel LwA (dB(A))	104
Vibrationspegel vorderer Griff (m/s²)	2,8
Vibrationspegel hinterer Griff (m/s²)	3,4
Kraftstoff	Benzin-Öl-Gemisch (25:1 bis 50:1)
Schwenkbarer hinterer Griff	Ja, 5 Positionen (0°, 45°, 90°)
Antivibrationssystem	Ja
Handschutz	Ja
Stoppschalter	Ja
Primer	Ja
Choke	Ja
Starter	Seilzugstarter

Häufig gestellte Fragen - TCH22ECP2 HiKOKI

Wie starte ich die Heckenschere HiKOKI TCH22ECP2 ?

Stellen Sie sicher, dass das Messer nichts berührt. Stellen Sie den Schalter auf EIN, drücken Sie 10-mal auf die Pumpe, schließen Sie den Choke, ziehen Sie kräftig am Starter. Wenn der Motor zu starten versucht, öffnen Sie den Choke und ziehen Sie erneut.

Welches Kraftstoffgemisch verwenden?

Verwenden Sie bleifreies Benzin (Oktanzahl 89) gemischt mit 2-Takt-Motoröl im Verhältnis 25:1 bis 50:1. Befolgen Sie die Anweisungen auf dem Ölbehälter oder wenden Sie sich an einen Tanaka-Händler.

Wie stelle ich das Spiel der Messer ein?

Lösen Sie die Befestigungsmuttern, ziehen Sie die Schrauben vollständig an und lösen Sie sie dann um etwa 5/8 Umdrehung. Ziehen Sie die Muttern in dieser Position an, um das richtige Spiel zu erhalten.

Wie reinige ich den Luftfilter?

Bauen Sie das Filtergehäuse ab, entnehmen Sie den Filter, waschen Sie ihn in warmem Seifenwasser, trocknen Sie ihn gut und tränken Sie ihn mit 2-Takt-Motoröl, indem Sie ihn zusammendrücken, um das Öl zu verteilen und den Überschuss zu entfernen.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie die Zündkerze (Elektrodenabstand 0,6 mm), reinigen oder ersetzen Sie sie. Überprüfen Sie den Luftfilter und den Kraftstofffilter. Stellen Sie sicher, dass das Gemisch korrekt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Tanaka-Händler.

Wie lagere ich das Gerät über einen längeren Zeitraum?

Leeren Sie den Kraftstofftank, lassen Sie den Motor bis zum Stillstand laufen. Reinigen Sie das Gerät, geben Sie ein paar Tropfen Öl in den Zylinder, lassen Sie den Motor laufen. Lagern Sie es an einem trockenen und vor Feuchtigkeit geschützten Ort.

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie immer einen Gesichtsschutz, eine Schutzbrille, eine Hose, Sicherheitsschuhe und Handschuhe. Halten Sie Personen in 15 m Entfernung. Schneiden Sie niemals über Schulterhöhe. Stoppen Sie den Motor vor Wartungsarbeiten.

Wie stelle ich den hinteren Griff ein?

Stellen Sie sicher, dass der Motor aus ist. Drücken Sie den Verriegelungshebel, drehen Sie den Griff in die gewünschte Position (0°, 45° oder 90°), lassen Sie den Hebel los, um zu arretieren.

Welche Zündkerze verwenden?

Verwenden Sie eine NGK BMR 7A Zündkerze mit einem Elektrodenabstand von 0,6 mm. Ersetzen Sie sie alle 100 Betriebsstunden oder wenn die Elektroden beschädigt sind.

Wie schmiere ich das Messer?

Verwenden Sie Maschinenöl (Fahrradöl oder ähnliches), um das Messer nach jedem Gebrauch zu schmieren. Wischen Sie den Überschuss mit einem Tuch ab, um Rost zu vermeiden, insbesondere vor längerer Lagerung.

BEDIENUNGSANLEITUNG TCH22ECP2 HiKOKI

Hedge Trimmer Heckenschere Taille-Haies Tosasiepi Motor heggenschaar Cortasetos

Corta-sebes Häcksax Hækkeklipper Hekksaks Pensasleikkuri

DIE BEDEUTUNGEN DER SYMBOLE

HINWEIS: Manche Geräte wurden nicht damit versehen.

	Symbole⚠️WARNUNGDie folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.
	Es ist wichtig, dass Sie sich mit den nachfolgenden Vorsichtsmaßnahmen und Warnungen vertraut machen und diese befolgen. Unvorsichtige oder unsachgemäße Handhabung dieses Gerätes kann zu schweren oder sogar lebensgefährlichen Verletzungen führen.		Notfallstopp
	Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen in dieser Anleitung und am Gerät selbst.		Kraftstoff -Öl-Gemisch
	Bei Gebrauch des Geräts immer Gesichts-, Kopf- und Gehörschutz tragen.		Heiße Fläche
	Choke – Betriebsposition (offen)		Garantierter Schallleistungspegel
	Choke – Choke-Position (geschlossen)		Vor dem Gebrauch Ihres neuen GerätesBedienungsanleitung genau durchlesen.Montage und Einstellung der Schneidausrüstung kontrollieren.Das Gerät starten und die Vergasereinstellung prüfen. Siehe “WARTUNG”.
	Ein/Start
	Aus/Stopp

Inhalt

TEILEBEZEICHNUNGEN....11

WARN- UND SICHERHEITSHINWEISE 12

TECHNISCHE DATEN 13

BETRIEB....13

WARTUNG....14

FEHLERSUCHE UND -BESEITIGUNG 16

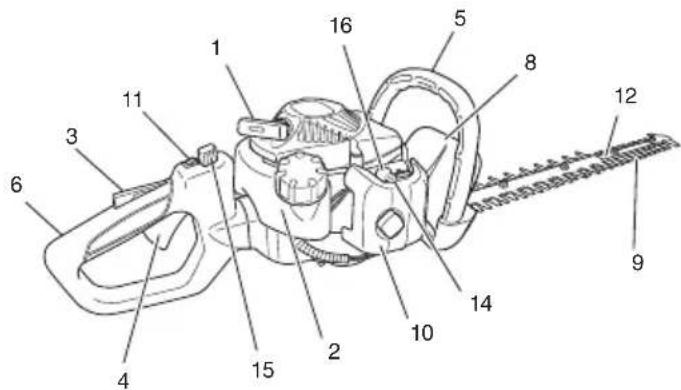

TEILEBEZEICHNUNGEN

Da diese Bedienungsanleitung für mehrere Modelle gilt, es ist möglich, dass die Bilder von Ihrem Gerät verschieden sind. Befolgen Sie die Anleitungen, die auf Ihr Gerät zutreff en.

1. Startergriff zug
2. Kraftstoff tank
3. Gashebelsperre
4. Gashebel
5. Vorderer Handgriff
6. Hinterer Handgriff
7. Zündkerze
8. Handschutz
9. Schneideklinge
10. Luftfi Iter
11. Zündschalter
12. Klingenführung
13. Getriebegehäuse
14. Choker
15. Sperrhebel
16. Ansauglampe
17. Messergehäuse
18. Kombi-Steckschlüssel
19. Bedienungsanleitung

WARN- UND SICHERHEITSHINWEISE

Zum zukünftigen Nachschlagen aufbewahren.

DIESER HECKENSCHNEIDER KANN ERNSTHAFTE VERLETZUNGEN VERURSACHEN. Lesen Sie sich die Anweisungen zur korrekten Handhabung, Vorbereitung, Wartung, Inbetriebnahme und Abschaltung des Heckenschneiders aufmerksam durch. Machen Sie sich mit allen Bedienelementen und dem sachgemäßen Einsatz des Heckenschneiders vertraut.

Sicherheit des Bedieners

○ Stets Gesichtsschutz bzw. Schutzbrille tragen.
Stets schwere lange Hosen, Stiefel und Handschuhe tragen. Das Gerät darf nicht in lockerer Kleidung, mit Schmuck, in kurzen Hosen, Sandalen oder barfuß betrieben werden. Das Haar ist so zu sichern, daß es nicht über die Schulter herunterhängt.
☐ Dieses Gerät darf nicht von Personen bedient werden, die übermüdet oder krank sind, oder unter Alkohol-, Drogen-, oder Medikamenteneinfluss stehen.
○ Man darf niemals erlauben, daß ein Kind oder eine unerfahrene Person die Maschine betätigt.

○ Seien Sie bei Überlandleitungen vorsichtig.

○ Helm, Gesichts- und Gehörschutz tragen.

☐ Der Motor darf nie in geschlossenen Räumen oder Gebäuden angelassen bzw. betrieben werden. Die Abgase können zum Tod führen.

○ Die Griffe müssen frei von Öl und Kraftstoff bleiben.

○ Hände weg von den Schneidmessern!

○ Das Gerät nicht an der Schneidausrösung aufheben oder halten.

Nach dem Ausschalten des Motors unbedingt mit dem Abstellen des Geräts warten, bis die Schneidemesser vollständig stillstehen.

○ Bei Dauerbetrieb gelegentlich eine Pause einlegen als vorbeugende Maßnahme gegen das Hand-/Arm-Syndrom, das durch ständige Vibration verursacht werden könnte.

☐ Falls der Schneidmechanismus irgendwelche Fremdkörper trifft oder der Heckenschneider ungewöhnliche Betriebsgeräusche oder Vibrationen abgibt, schalten Sie das Gerät aus und warten, bis der Heckenschneider zum Stillstand gekommen ist. Trennen Sie den Zündkerzenstecker von der Zündkerze; befolgen Sie die nachstehenden Schritte:

• Prüfen Sie das Gerät auf Schäden.
• Prüfen Sie das Gerät auf lose Teile; befestigen Sie diese.
• Lassen Sie alle beschädigten Teile durch Teile mit gleichwertigen Spezifikationen ersetzen oder reparieren.

WARNING

○ Vibrationsdämpfungssysteme können nicht gewährleisten, dass Sie durch die Vibrationenen kein Hand-/Arm-Syndrom oder Karpaltunnelsyndrom erleiden können.

Benutzer, die das Gerät dauernd oder regelmäßig verwenden, sollten daher den Zustand ihrer Hände und Finger dauernd überwachen. Sollten irgendwelche der oben genannten Symptome auftreten, ist sofort ein Arzt aufzusuchen.

☐ Falls Sie aus medizinischen Gründen elektrische/elektronische Geräte wie z.B einen Herzschrittmacher tragen, holen Sie vor der Inbetriebnahme von strombetriebenen Geräten den Rat Ihres Arztes sowie des Herstellers des entsprechenden Geräts ein.

☐ Wenn sich ein Fremdkörper in der Klinge verfangen hat, schalten Sie den Motor aus und entfernen den Fremdkörper nach Abkühlen des Heckenschneiders vorsichtig mit einer Zange oder dergleichen. Seien Sie beim Entfernen des Fremdkörpers besonders vorsichtig, da sich die Klinge aufgrund der Rückwirkung bewegen könnte.

Geräte-/Maschinensicherheit

○ Vor jeder Verwendung ist das gesamte Gerät zu kontrollieren. Beschädigte Teile sind auszuwechseln. Das Gerät ist auf auslaufenden Kraftstoff zu überprüfen. Es ist darauf zu achten, daß alle Befestigungsteile vorhanden und sicher angezogen sind.

○ Gerissene, ausgebrochene, oder auf andere Weise beschädigte Teile sind vor Verwendung des Werkzeuges auszuwechseln.

○ Während der Vergasereinstellung dürfen sich keine anderen Personen in der Nähe aufhalten.
○ Nur das vom Hersteller für dieses Gerät empfohlene Zubehör darf verwendet werden.

⚠️ WARNING

Keinesfalls das Gerät in irgendeiner Weise abändern. Das Schneidwerkzeug nur für die Zwecke verwenden, für die es bestimmt ist.

Kraftstoffsicherheit

○ Kraftstoff im Freien mischen und einfüllen. Von Funken und Feuer fernhalten.
☐ Für den Kraftstoff ist ein zugelassener Behälter zu verwenden.
Entfernen Sie niemals die Tankkappe und füllen Benzin nach, während das Gerät eingeschaltet ist. Warten Sie, bis Motor und Abgaskomponenten abgekühlt sind, bevor Sie Benzin nachfüllen.
○ In der Nähe des Kraftstoffs, des Gerätes, sowie beim Arbeiten mit dem Gerät ist das Rauchen zu unterlassen.
○ Niemals in Innenräumen Benzin nachfüllen.
○ Vor dem Anlassen des Motors muß verschütteter Kraftstoff restlos entfernt werden.
○ Vor dem Anlassen des Motors ist das Gerät mindestens 3 m von der Kraftstoff einfüllstelle zu entfernen.
○ Vor dem Abnehmen des Tankdeckels muß der Motor ausgeschaltet werden.
☐ Bevor das Gerät gelagert wird, muß der Tank entleert werden. Es empfiehlt sich, den Kraftstoff nach jedem Gebrauch abzulassen. Falls der Tank noch einen Rest Kraftstoff enthält, ist das Gerät so lagern daß kein Kraftstoff auslaufen kann.
Das Gerät und der Kraftstoff sind an Orten zu lagern, wo die Kraftstoffdämpfe nicht mit Funken oder offenen Flammen von Wassererhitzern, Elektromotoren oder elektrischen Schaltern, Öfen usw. in Berührung kommen können.

WARNING

Da Treibstoff leicht entzündlich ist, explodieren kann und sich leicht einatmen lässt, gehen Sie beim Umgang mit bzw. Einfüllen von Treibstoff mit besonderer Vorsicht vor.

Schneidsicherheit

○ Das Werkzeug nur zum Schneiden von Hecken einsetzen.
○ Vor jedem Gebrauch die zu schneidende Fläche untersuchen. Gegenstände entfernen, bei denen die Gefahr besteht, daß sie hochgeschleudert werden oder sich in den Schneidemessern verfangen.
○ Beim Schneiden von Vegetation, die mit Insektenbekämpfungsmitteln behandelt worden ist, zum Schutz der Atmungsorgane eine Aerosolschutzmaske tragen.
○ Kinder, Tiere, in der Nähe befindliche Personen, Helfer usw. dürfen sich nicht innerhalb der 15 m Gefahrenzone aufhalten. Motor sofort abstellen, wenn sich jemand nähert.

○ Gerät mit beiden Händen gut festhalten.

○ Stets für gute Standsicherheit sorgen. Nicht zu weit vorbeugen.

○ Schneidevorrichtung und Schalldämpfer sowie Schneide-Vorsatzgerät vom Körper fernhalten, wenn der Motor läuft.

Das Schneidewerkzeug unter Schulterhöhe halten. NIEMALS auf einer Leiter, in einem Baum oder in einer anderen Stellung betreiben, die keinen stabilen Stand zuläßt.

☐ Wenn die Machine an einen anderen Arbeitsbereich verbracht wird, muss gewährleistet sein, dass die Maschine vorher außer Betrieb gesetzt worden ist und alle Schneideaufsätze abgestellt wurden.

○ Stellen Sie die Maschine nie im laufenden Betrieb auf dem Boden ab.

○ Halten Sie beim Betrieb von strombetriebenen Geräten immer einen Erste-Hilfe-Kasten bereit.

○ Starten bzw. betreiben Sie den Motor niemals in geschlossenen Räumen bzw. Gebäuden und/oder in der Nähe von brennbaren Flüssigkeiten. Das Einatmen von Abgasen kann zum Tod führen.

Wartungssicherheit

○ Das Gerät gemäß den Empfehlungen warten.
○ Vor Durchführung von Wartungsarbeiten, außer bei Vergasereinstellungen, Zündkerzenstecker abziehen.
○ Bei Vergasereinstellungen andere Personen fernhalten.

○ Nur vom Hersteller empfohlene Tanaka-Originalersatzteile verwenden.
☐ Wenn der Heckenschneider zur Reparatur, Wartung oder Aufbewahrung zum Stillstand gekommen ist, schalten Sie ihn aus, trennen den Zündkerzenstecker von der Zündkerze und stellen sicher, dass alle beweglichen Teile angehalten haben. Warten Sie vor jeglichen Wartungs-, Einstellarbeiten etc., bis sich der Heckenschneider abgekühlt hat.

Transport und Lagerung

Das Gerät bei ausgeschaltetem Motor transportieren und den Schalldämpfer vom Körper fernhalten.
○ Motor abkühlen lassen, Kraftstofftank entleeren und das Gerät absichern, bevor es in einem Fahrzeug gelagert oder transportiert wird.
○ Vor der Lagerung des Geräts den Kraftstofftank entleeren. Es empfiehlt sich, den Kraftstoff nach jedem Arbeitseinsatz abzulassen. Wenn der Tank noch einen Rest Kraftstoff enthält, ist das Gerät so zu lagern, daß kein Kraftstoff auslaufen kann.
○ Das Gerät an einem für Kinder unzugänglichen Ort lagern.
○ Reinigen und warten Sie das Gerät sorgfältig, und lagern Sie es an einem trockenen Platz.
○ Sicherstellen, daß der Schalter bei Transport oder Lagerung ausgeschaltet ist.

○ Schützen sie die Klinge mit einem Klingenschutz beim Transport in einem Fahrzeug bzw. zum Lagern.

Bei Vorkommnissen, die nicht in dieser Anleitung behandelt werden, vorsichtig vorgehen und geeignete Maßnahmen treffen. Wenden Sie sich an Ihren Tanaka-Händler, falls Sie Hilfe benötigen. Besonders wichtige Abschnitte wurden auf drei verschiedene Arten hervorgehoben, diese sind abhängig vom Grad der Wichtigkeit:

⚠️ WARNING

Information von allergrösster Wichtigkeit, um schwere Verletzungen oder Todesfälle vermeiden zu können.

ACHTUNG

Information von großer Bedeutung, um Personenschäden oder Schäden an der Maschine und Ausrüstung vermeiden zu können.

HINWEIS

Information, die eine Maßnahme klarlegt und daher wichtig ist, um Fehler vermeiden zu können.

ACHTUNG

Der Rücklaufanlasser auf dem Gerät soll nicht zerlegt werden. Man könnte sich an der Rücklauff eder verletzen.

TECHNISCHE DATEN

MODELL	TCH22EAP2 (50ST)TCH22EA2 (50ST)	TCH22EBP2 (62ST)TCH22EB2 (62ST)	TCH22ECP2 (62ST)TCH22EC2 (62ST)	TCH22ECP2 (78ST)TCH22EC2 (78ST)
Motorgröße (ml) 21,1
Zündkerze NGK BMR 7A
Kapazität des Kraftstoff tanks (l) 0,30
Leergewicht (kg)	4,3	4,7	5,0	5,2
Gesamtlänge Schneideblatt (mm)	500	620	620	780
Art der Klinge	Beidseitig
Schalldruckpegel LpA (dB (A)) nach ISO 10517Äquivalen*1Unsicherheit	973
Schallleistungspegel LwA (dB (A))nach ISO 10517Gemessener*1UnsicherheitSchallleistungspegel LwA (dB (A))nach 2000/14/EGGemessener*2Garantierter	1022102104
Vibrationspegel (m/s2) (ISO 10517)Vorderer GriffHinterer Griff	7,07,5	9,19,1	2,83,4	2,82,8

HINWEIS

Geräusch-/Vibrationspegel werden als zeitgewichtete Energiesumme für Geräusch- / Vibrationspegel unter verschiedenen Arbeitsbedingungen mit folgender Zeitaufteilung berechnet:

*1: 1/5 Leerlauf, 4/5 Vollgas.

*2: Nur Vollgas.

Änderungen der technischen Daten jederzeit vorbehalten.

BETRIEB

Kraftstoff (Abb. 1)

WARNING

Der Motor ist ein Zweitakter und muss daher mit einer Kraftstoff/Öl-Mischung betrieben werden. Bei Umgang mit Kraftstoff für gute Entlüftung sorgen.

Benzin

○ Stets einen bleifreien Markenkraftstoff mit einer Oktanzahl von 89 oder höher verwenden.

○ Verwenden Sie echtes Zweitaktöl oder eine Mischung von 25:1 bis 50:1. Lesen Sie die Angaben auf dem Ölbehälter oder wenden Sie sich an den Tanaka-Händler, um sich über das Mischungsverhältnis zu informieren.
☐ Falls kein echtes Zweitaktöl verfügbar ist, verwenden Sie ein hochqualitatives Motoröl mit Korrosionsschutzzusatz, das laut Beschriftung speziell für luftgekühlte Zweitaktmotoren geeignet ist (JASO FC GRADE OIL oder ISO EGC GRADE). Kein (für wassergekühlte Zweitaktmotoren bestimmtes) BIA- oder TCW-Mischöl verwenden.
○ Auf keinen Fall Mehrbereichsöl (10W/30) oder Altöl verwenden.
○ Stets Benzin und Öl in einem separaten sauberen Behälter mischen.

Zuerst die Hälfte des Benzins einfüllen. Dann die ganze Ölmenge. Die Kraftstoffmischung verrühren (schütteln). Danach das restliche Benzin hinzufügen.

Die Kraftstoffmischung sorgfältig verrühren (schütteln), bevor der Tank gefüllt wird.

Auftanken

⚠️ WARNUNG (Abb. 2)

○ Beim Auftanken immer den Motor abstellen.
○ Zum Einfüllen von Kraftstoff den Kraftstofftankdeckel (1) langsam aufdrehen, um einen eventuellen Überdruck im Tank abzulassen.
○ Nach dem Auftanken den Tankdeckel richtig zudrehen.
○ Niemals den Motor an der Auftankstelle starten, sondern immer in mindestens 3 m Entfernung davon.

Beim Auftanken auf Reinlichkeit achten. Um den Tankdeckel herum sauber abwischen. Verunreinigungen im Tank können zu Betriebsstörungen führen.

Vor dem Auftanken den Kraftstoff durch Schütteln des Behälters gut mischen.

Anlassen

ACHTUNG

Vor dem Anlassen sicherstellen, daß die Schneidvorrichtung nicht mit irgendwelchen Gegenständen in Berührung kommt.

1. Stellen Sie den Zündschalter (2) in die Stellung EIN (A). (Abb. 3)
   * Drücken Sie die Ansaugpumpe (4) etwa zehn Mal, sodass der Treibstoff in den Vergaser fließt. (Abb. 4)
2. Stellen Sie den Drosselhebel (5) in die Stellung GESCHLOSSEN (B). (Abb. 5)
3. Nun kräftig am Starterhandgriff ziehen, dabei den Griff fest in der Hand halten, damit er nicht zurückschnellen kann. (Abb. 6)
4. Stellen Sie den Drosselhebel in die Stellung BETRIEB (offen), sobald Sie hören, dass der Motor zu starten versucht (C).

HINWEIS

Wenn der Motor nicht anspringt, die Punkte 2 bis 4 oben wiederholen.

1. Danach den Motor ca. 2-3 Minuten warmlaufen lassen, bevor er belastet wird.

Schneiden

Beim Schneiden Vollgas geben, um die erforderliche Schnittgeschwindigkeit zu erreichen. Beim Stutzen der oberen Heckenkanten die Heckenschere so halten, daß die Schneiden zwischen 15 und 30 Grad zur Horizontalen geneigt sind. Den Trimmer im Bogen zur Heckenkante führen, damit das Schnittgut zu Boden fällt. Beim Stutzen der Heckenseiten die Schneide vertikal halten und das Gerät im Bogen führen.

HINWEIS

○ Multipositions-Drehgriff (Abb. 7)

Der hintere Bediengriff lässt sich zur komfortablen Bedienung und zur Ermöglichung einer Vielzahl von Schneidewinkeln um 90 Grad drehen. Der Griff kann in fünf verschiedenen Stellungen eingerastet werden. Stellen Sie vor dem Verstellen des hinteren Griffs sicher, dass sich die Maschine im Leerlauf befindet bzw. der Motor ausgeschaltet ist.

☐ Der Gashebel lässt sich nicht Betätigen, wenn der Griff nicht gesichert ist (der Sperrhebel gedrückt wurde).
Drücken Sie zum Drehen des Griffs den Sperrhebel (6), damit sich der Griff drehen lässt. Drehen Sie den Griff in die gewünschte Verriegelungsstellung von 0°, 45°, oder 90° und lösen Sie den Sperrhebel (6), um den Griff in der Stellung zu arretieren.
D: SPERREN
E: ENTRIEGELN

Anhalten (Abb. 8)

Drosseln Sie die Motordrehzahl und drücken Sie den Zündschalter in die Stop-Position (F).

HINWEIS

Falls der Motor nicht stoppen sollte, kann er durch Drehen des Choke-Hebels in die Choke-Position abgewürgt werden. Lassen Sie das Gerät vom Händler überprüfen und gegebenenfalls reparieren, bevor Sie den Motor wieder starten.

WARTUNG

WARTUNG, AUSTAUSCH ODER REPARATUR DER ABGASKONTROLLVORRICHTUNGEN UND - SYSTEME KANN DURCH EINE BELIEBIGE NICHT AUF STRASSENFAHRZEUGE SPEZIALISIERTE FACHWERKSTATT ODER PERSON ERFOLGEN.

Vergaser-Einstellung (Abb. 9)

WARNING

Es ist möglich, dass die Schneidevorrichtung während der Vergasereinstellungen in Betrieb gesetzt wird.
☐ Den Motor niemals ohne angebaute Kupplungsabdeckung anlassen, da sich die Kupplung dabei lösen und Verletzungen verursachen kann.

Im Vergaser werden Luft und Kraftstoff gemischt. Die Einstellung des Vergasers ist beim Probelauf im Werk schon vorgenommen worden. Je nach Klima und Meereshöhe des Einsatzorts kann eine Korrektur dieser Einstellung erforderlich werden. Der Vergaser hat eine Einstellschraube:

T = Leerlauf-Einstellschraube.

Einstellung des Leerlaufs (T)

Luftfilter reinigen. Die Leerlaufdrehzahl so einstellen, dass sich die Schneidevorrichtung nicht mehr dreht. Falls eine Einstellung notwendig ist, die Leerlaufschraube T (im Uhrzeigersinn) hineindrehen bei laufendem Motor, bis sich die Schneidevorrichtung zu drehen beginnt. Dann (entgegen dem Uhrzeigersinn) aufdrehen, bis die Schneidevorrichtung stehen bleibt. Die Leerlaufdrehzahl ist richtig eingestellt, wenn der Motor in jeder Position gleichmäßig läuft, doch in gutem Verhältnis zur Drehzahl, bei der sich die Schneidevorrichtung zu drehen beginnt. Wenn sich die Schneidvorrichtung nach der Einstellung der Leerlaufdrehzahl weiterhin dreht, wenden Sie sich an den Tanaka-Händler.

Luftfi Iter (Abb. 10)

Luftfi Iter regelmässig von Staub und Schmutz reinigen, zur Vermeidung von:

○ Vergaserstörungen.
○ Startschwierigkeiten.
○ Leistungsminderung.
○ Unnötigem Verschleiss der Motorteile.
○ Unnormal hohem Kraftstoffverbrauch.

Luftfilter täglich reinigen, bei außergewöhnlich staubigen Verhältnissen öfter.

Reinigung des Luftfi Iters

Den Luftfilterdeckel abnehmen und den Filter heraus nehmen. Den Filter in warmer Seifenlauge auswaschen. Bevor er wieder montiert wird, muss der Filter ganz trocken sein. Ein Luftfilter, der eine lange Zeit verwendet wurde, wird nicht mehr vollkommen sauber. Der Luftfilter ist daher in regelmässigen Abständen auszuwechseln. Ein beschädigter Luftfi lter ist immer auszuwechseln.

HINWEIS

Das Element in Zweitaktgemisch o.ä. einweichen. Danach das Element ausdrücken, um das Gemisch vollständig zu verteilen und eventuelles überschüssiges Gemisch zu beseitigen.

Zündkerze (Abb. 11)

Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert:

○ Falsch eingestellter Vergaser.
○ Falsches Kraftstoffgemisch (zu viel Öl im Benzin).
○ Verschmutzter Luftfilter.
○ Schwierige Betriebsverhältnisse. (z.B. bei kalter Witterung)

Diese Faktoren verursachen Beläge an den Elektroden der Zündkerze und können somit zu Betriebsstörungen und Startschwierigkeiten führen. Bei geringer Leistung der Heckenschere, wenn der Motor schwer zu starten ist, oder wenn er im Leerlauf ungleichmäßig läuft, immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, muss man sie reinigen. Gleichzeitig ist zu prüfen, ob der Elektrodenabstand 0,6 mm beträgt. Die Zündkerze ist nach ungefähr 100 Betriebsstunden bzw. bei starker Verrußung der Elektroden auszutauschen.

HINWEIS

In manchen Gebieten ist zur Unterdrückung von Zündsignalen die Verwendung einer Zündkerze mit eingebautem Widerstand vorgeschrieben. Sollte die Maschine anfänglich mit einer solchen Zündkerze ausgestattet gewesen sein, müssen auch später stets gleichwertige Ersatzkerzen verwendet werden.

Schneideblatt (Abb. 12)

Die Schneideblätter sind an der Schneidblattführung mit vier oder fünf Schrauben befestigt. Diese erlauben nach dem Festziehen noch ausreichend Spiel, dass sich die Schneideblätter frei bewegen können.

Wenn der Spalt zu klein ist

Die Schneideblätter können sich nicht frei bewegen, und die Gleitfl ächen können sich festsetzen.

Wenn der Spalt zu groß ist

Die Schneidblätter haben nicht genügend Schärfe.

Einstellen des Spaltes

1. Die Befestigungsmuttern des Schneideblatts lockern.

2. Die Befestigungsschrauben des Schneideblatts erst festziehen und dann um etwa 5/8 Umdrehung lockern.

3. Nun die Bestigungsmuttern des Schneideblatts wieder festziehen.

Die Befestigungsschrauben der Schneidblattführung müssen ausgewechselt werden, wenn sie sich gelockert haben, abgenutzt, oder beschädigt sind. Auch ein beschädigtes Schneideblatt muß ausgetauscht werden.

Schmieren der Klinge (Abb. 13)

Während des Trimmvorgangs führen an der Schneidkante haftende Pfl anzensäfte zur Vergrößerung der Belastung.

Schmieren Sie die Klinge mit Maschinenöl (oder Fahrradöl o.ä.) und wischen Sie sie mit einem Tuch ab. Schmieren Sie die Klinge unbedingt nach der Benutzung oder wenn sie längere Zeit nicht eingesetzt werden soll, bevor Sie den Klingenschutz anbringen, um ein Rosten der Klinge zu verhindern.

Getriebegehäuse (Abb. 14)

Ein lithiumbasiertes Qualitätsfett in die Schmieröffnung einfüllen, bis etwas davon zwischen den Schneidemessern und dem Getriebegehäuse wieder austritt. Mit einer handelsüblichen Schmierpistole am Schmiernippel (mit einem Pfeil gekennzeichnet) am Getriebegehäuse schmieren.

HINWEIS

Das Getriebegehäuse alle 20 Betriebsstunden mit 3g Schmiermittel schmieren, bei starker Beanspruchung häufiger.

Kraftstoffi Iter (Abb. 15)

Den Kraftstofffilter aus dem Kraftstofftank entfernen und gut mit Lösungsmittel auswaschen. Den Filter danach wieder in den Tank ganz einschieben.

HINWEIS

Wenn der Filter bei durch Schmutz und Staub hart geworden ist, muss man ihn durch einen neuen ersetzen.

Reinigen der Zylinderrippen (Abb. 16)

Wenn Laub zwischen die Zylinderrippen (7) gerät, kann der Motor heiß laufen, was zu einer Verminderung der Leistung führt. Um dies zu vermeiden, sollen die Rippen und das Gebläsegehäuse stets sauber gehalten werden!

Alle 100 Betriebsstunden oder einmal jährlich (bei extremen Einsatzbedingungen in entsprechend kürzeren Intervallen) die Rippen und die Außenflächen des Motors von Staub, Schmutz und Ölablagerungen befreien, welche die Kühlwirkung beeinträchtigen.

Reinigen des Schalldämpfers (Abb. 17)

Den Schalldämpfer und Funkenfänger (falls verhanden) alle 100 Betriebsstunden abnehmen und Rußablagerungen im Auslassstutzen oder Schalldämpfereinlass entfernen.

Längerfristige Lagerung

Den Kraftstoff vollständig aus dem Tank ablassen. Den Motor starten und laufen lassen, bis er von selbst stoppt. Eventuelle beim Gebrauch entstandene Schäden beheben. Das Gerät mit einem sauberen Lappen oder Druckluft gründlich reinigen. Einige Tropfen Zweitaktmotoröl durch die Zündkerzenbohrung in den Zylinder geben und den Motor einige Male drehen lassen, damit sich das Öl gut verteilt. Das Gerät abdecken und an einem trockenen Ort lagern.

Wartungsschema

Nachstehend folgen einige allgemeine Wartungsanweisungen. Für weitere Informationen wenden Sie sich bitte an den Tanaka-Händler.

Tägliche Wartung

○ Die Heckenschere äußerlich reinigen.
○ Der Klingenschutz muss unbeschädigt und frei von Rissen sein.
Weist der Klingenschutz Stoßstellen oder Risse auf, muss er ausgetauscht werden. Das Schneidemesser muß scharf und frei von Rissen sein.
○ Den festen Sitz der Schneideblattmutter kontrollieren.
○ Darauf achten, daß der Transportschutz für das Sägeblatt unbeschädigt ist und ordnungsgemäß befestigt werden kann.
○ Kontrollieren, ob Muttern und Schrauben genügend fest angezogen sind.

Wöchentliche Wartung

○ Die Startvorrichtung, das Seil und die Rückholfeder überprüfen.
○ Die Zündkerze äußerlich reinigen.
Die Zündkerze herausschrauben und den Elektrodenabstand kontrollieren. Den Abstand auf 0,6 mm einstellen oder eine neue Zündkerze einschrauben.
○ Die Kühlrippen des Zylinders reinigen und den Lufteintritt an der Startvorrichtung auf Verstopfung kontrollieren.
○ Stellen Sie sicher, dass das Getriebegehäuse mit ausreichend Fett gefüllt ist.
○ Luftfi Iter reinigen.

Monatliche Wartung

○ Den Kraftstoffbehälter mit Benzin reinigen.
○ Den Vergaser und seine Umgebung äußerlich reinigen.
○ Den Lüfter und seine Umgebung reinigen.

FEHLERSUCHE UND -BESEITIGUNG

Führen Sie die in der folgenden Tabelle aufgeführten Inspektionen durch, wenn das Gerät nicht ordnungsgemäß funktioniert. Kann das Problem dadurch nicht behoben werden, wenden Sie sich an Ihren Händler oder ein Tanaka-Händler.

	Symptom Mögliche	Ursache Abhilfe
Gerät	Funktioniert nicht.	Es befinden sich Fremdkörper in der Klinge.	Wenn Fremdkörper im Sägeblatt sind, benutzen Sie eine Zange oder ein ähnliches Werkzeug, um sie zu entfernen.Gehen Sie mit äußerster Vorsicht vor, da das Gerät nach dem Entfernen des Fremdkörpers anlaufen kann.Pfl anzensäfte oder Rost können ebenfalls ein Funktionieren der Klinge verhindern.Entfernen Sie Pfl anzensäfte oder Rost mit einer Drahtbürste oder ähnlichem.
	Das Gerät schneidet nicht gut.	Die Klinge hat arretiert, da sie zum Schneiden eines Astes verwendet wurde, dessen Stärke die Kapazität der Klinge überschritten hat.HINWEISArbeiten, bei denen wiederholt das Sägeblatt durch die Arbeit gestoppt wird, können eventuell das Werkzeug beschädigen.	Einige Gartenbäume verfügen über sehr hartes Holz, das die Leistung des Geräts übersteigen kann, selbst wenn sich die Stärke der Äste innerhalb der Kapazitätsgrenzen befi ndet.Entfernen Sie dicke Äste vor Arbeitsbeginn mit einer Baumschere.
			Ein schräger Schnitt kann die Kapazität des Geräts ebenfalls überschreiten, da die Länge des Schnitts zunimmt. Schneiden Sie dicke Äste stets im rechten Winkel.

SIGNIFICATION DES SYMBOLES

○ Flerstegsvridhandtag (Bild 7)

Förgasarjustering (Bild 9)

WARNING

Luftfi Iter (Bild 10)

Skärbladen (Bild 12)

Brennstoff-filter (Fig. 15)
