BEDIENUNGSANLEITUNG CH18DSL HiKOKI

ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie die Anschlussschnur nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko. e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. f) Falls sich der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD). Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz. c) Vermeiden Sie unbeabsichtigten Anlauf. Achten Sie darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff. f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und - sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pflege von Elektrowerkzeugen

a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. (Übersetzung der Original-Gebrauchsanweisung) 02Ger_CH14DSL_WE 10/27/10, 15:1217Deutsch

d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pflege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Gefahren führen. b) Verwenden Sie für das Gerät nur die speziell empfohlenen Batterien. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen. c) Ist die Batterie nicht in Gebrauch, achten Sie darauf, dass sie nicht mit metallischen Gegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen. d) Im Falle von Störungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterie in Berührung kommen, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batterieflüssigkeiten können zu Reizungen oder Verbrennungen führen.

a) Lassen Sie Elektrowerkzeuge durch qualifizierte Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSHINWEISE ZUR HECKENSCHERE

䡬 Halten Sie alle Körperteile von dem Schneidblatt fern. Entfernen Sie Schnittgut nicht von den Klingen und halten Sie kein zu schneidendes Material daran, während diese in Bewegung sind. Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie hängen gebliebenes Material entfernen. Ein kurzer Moment der Unaufmerksamkeit bei der Bedienung der Heckenschere kann zu ernsthaften Verletzungen führen. 䡬 Tragen Sie die Heckenschere bei stillstehendem Schneidblatt am Handgriff. Bringen Sie zum Transport oder der Lagerung der Heckenschere stets den Klingenschutz an. Durch die korrekte Handhabung des Heckentrimmers wird die Gefahr möglicher Verletzungen durch die Schneidblätter verringert. 䡬 Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen fest, denn das Schneidmesser könnte mit einer verdeckten Verdrahtung in Kontakt kommen. Wenn Schneidmesser auf einen "stromführenden" Draht treffen, können die freigelegten Metallteile das Elektrowerkzeug "unter Strom setzen" und dem Bediener einen elektrischen Schlag versetzen. 䡬 Halten Sie das Kabel vom Schneidbereich fern. Während des Betriebs ist das Kabel möglicherweise durch Gebüsch verdeckt und kann versehentlich durch die Klinge zertrennt werden.

VORSICHTSMASSNAHMEN FÜR

1. Stellen Sie vor Arbeitsbeginn sicher, dass sich keine

Stromkabel im Arbeitsbereich befinden. Eine Beschädigung des Stromkabels durch die Klinge könnte zu einem Stromschlag, Erdschluss oder anderen Unfällen führen.

2. Halten Sie das Gerät während der Benutzung fest in

beiden Händen, um Verletzungen zu vermeiden.

3. Halten Sie Ihre Hände und alle anderen Körperteile

von der Klinge fern, um Kontakt mit dieser und mögliche Verletzungen zu vermeiden.

4. Stellen Sie sicher, dass die Klinge und alle

Zubehörteile ordnungsgemäß angebracht sind. Unsachgemäße Anbringung kann zur Lockerung von Klinge oder Zubehör führen und Verletzungen verursachen.

5. Stellen Sie vor Arbeitsbeginn sicher, dass die Klinge

keine Risse, Verformungen oder übermäßigen Verschleiß aufweist. Verwenden Sie eine solche Klinge nicht, da diese brechen und Verletzungen verursachen könnte.

6. Verwenden Sie das Gerät nicht zum Schneiden von

Draht, Metallplatten oder anderen harten Gegenständen. Das Gerät könnte beschädigt werden und Verletzungen verursachen.

7. Wenn das Gerät nicht ordnungsgemäß funktioniert

und ungewöhnliche Geräusche produziert, schalten Sie es unverzüglich ab und lassen Sie es inspizieren und reparieren.

8. Wenn das Gerät herunterfällt oder einen Schlag

erhält, überprüfen Sie die Klinge und das Gehäuse auf Beschädigungen, Risse und Verformungen. Die Verwendung einer beschädigten, deformierten oder eingerissenen Klinge kann zu Verletzungen führen.

9. Nehmen Sie die Klinge nicht auseinander. Dies kann

zu Verletzungen führen. 02Ger_CH14DSL_WE 10/27/10, 15:1218Deutsch

10. Dieses Produkt erzeugt während des Betriebs

Vibrationen. Dies macht langes kontinuierliches Arbeiten körperlich anstrengend. Vermeiden Sie daher eine schlechte Arbeitshaltung und legen Sie regelmäßige Pausen ein. Unterbrechen Sie auch während kurzer Arbeitsphasen die Arbeit sofort und machen Sie eine Pause, wenn Ihre Finger, Hände, Arme oder Schultern ermüden.

11. Verwenden Sie bei der Handhabung der Klinge

Handschuhe oder ein Tuch zum Schutz Ihrer Hände. Eine unachtsame Handhabung kann zu Verletzungen führen.

12. Vermeiden Sie während der Schneidearbeiten

übermäßigen Druck auf die Klinge, da diese anderenfalls beschädigt werden kann.

13. Die Klinge ist nach dem Schneidevorgang extrem

heiß. Berühren Sie diese nicht, um Verbrennungen zu vermeiden.

14. Stellen Sie bei Arbeiten an erhöhten Orten sicher,

dass sich niemand unter Ihnen befindet. Eine unter Ihnen stehende Person könnte durch das Gerät oder andere Gegenstände, die versehentlich fallen gelassen werden, verletzt werden.

15. Um Unfälle zu vermeiden, lassen Sie das Gerät

niemals unbeaufsichtigt auf einem Gestell oder dem Boden laufen.

16. Halten Sie Insektizide und andere Chemikalien vom

Gerät fern. Solche Chemikalien können Risse und andere Schäden verursachen.

VORSICHTSMASSNAHMEN FÜR BATTERIE

1. Die Batterie immer bei einer Temperatur von 0 – 40°C

laden. Das Laden des Akkus bei Temperaturen außerhalb des Bereichs von 0 – 40°C kann zu einer fehlerhaften Ladung führen und die Lebensdauer des Akkus vermindern. Die beste Temperatur zum Laden wäre von 20 – 25°C.

2. Nach Beendung einer Ladung, lassen Sie das

Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird. Die Ladezeit der Batterie darf 2 Stunden nicht überschreiten.

3. Keine Fremdkörper durch das Anschlußloch der

Batterie eindringen lassen.

4. Niemals die Batterie und das Ladegerät

5. Niemals die Batterie kurzschließen. Kurzschluß der

Batterie verursacht eine zu große Stromzufuhr und überhitzung, wodurch Durchbrennen oder Schaden beider Batterie entsteht.

6. Die Batterie nicht ins Feuer werfen. Sie könnte dabei

Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr

ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden.

3. Kommt es während des Betriebs zu einer Erhitzung

der Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Anschließend können Sie das Gerät wieder normal verwenden. Bitte beachten Sie die folgenden Warnhinweise. WARNUNG Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich Späne und Staub nicht

auf der Batterie ansammeln. 䡬 Stellen Sie während der Arbeit sicher, dass Späne und Staub nicht auf die Batterie fallen. 䡬 Stellen Sie sicher, dass Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen. 䡬 Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen. 䡬 Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist.

2. Achten Sie darauf, dass die Batterie nicht durch

einen spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht

weiter verwendet werden.

4. Achten Sie auf den richtigen Anschluss der Pole.

5. Schließen Sie die Batterie nicht direkt an elektrische

Ausgänge oder Zigarettenanzünder im Auto an.

6. Verwenden Sie die Batterie nur für den

7. Falls die Batterie nach Verstreichen der

angegebenen Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

8. Vermeiden Sie hohe Temperaturen und hohen

Druck, wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.

9. Wenn Sie ein Leck oder Rußgeruch feststellen,

vermeiden Sie jeglichen Kontakt mit Feuerstellen.

10. Vermeiden Sie eine Verwendung an Orten, an denen

starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufladens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung. 02Ger_CH14DSL_WE 10/27/10, 15:1219Deutsch

STANDARDZUBEHÖR *1 Nur wenn zwei Akkus angeschlossen sind. VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren

Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder

Kleidung trifft, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück. TECHNISCHE DATEN ELEKTRO-WERKZEUG WARNUNG (CH14DSL/CH18DSL) Wenn ein elektrischer Fremdkörper an die Anschlüsse des Lithium-Ionen-Akkus gelangt, kann es zu einem Kurzschluss und der Gefahr eines Feuers kommen. Beachten Sie folgende Vorsichtsmaßnahmen bei der Aufbewahrung des Akkus. 䡬 Legen Sie keine elektrisch leitenden Späne, Nägel, Stahldraht, Kupferdraht oder anderen Draht in den Aufbewahrungskoffer. 䡬 Setzen Sie den Akku entweder in das Gerät ein oder lagern Sie ihn, um Kurzschlüsse zu vermeiden, indem Sie ihn in die Batterieabdeckung hineindrücken, bis die Belüftungslöcher verdeckt sind. (Siehe Abb. 4)

• Die tatsächliche Leistung ist von der Art der zu schneidenden Vegetation und der Schärfe der Klinge abhängig. Model CH14DSL CH18DSL CH14DL CH18DL Leerlaufdrehzahl 1100 min

Leistung * 15 mm (Schnitttiefe, die getrimmt werden kann.) Klingengröße (Trimmbreite) 520 mm Wiederaufladbare Batterie BSL1415 BSL1815 BCL1415 BCL1815 Betriebsfähiges Ladegerät UC18YGSL UC18YKL Gewicht 2,3 kg 2,3 kg 2,4 kg 2,4 kg LADEGERÄT Model UC18YGSL UC18YKL Ladespannung 14,4 – 18 V 7,2 – 18 V Gewicht 0,4 kg 0,4 kg 䡬 Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. 䡬 Beim Kauf von nur einem Elektrowerkzeug sind Ladegerät und Akkus nicht enthalten. SONDERZUBEHÖR (separat zu beziehen)

Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden CH14DSL CH18DSL CH14DL CH18DL 1 Batterie 1 oder 2 (BSL1415) 2 Batterie 1 oder 2 (BSL1815) 3 Batterie 1 oder 2 (BCL1415) 4 Batterie 1 oder 2 (BCL1815) 5 Ladegerät

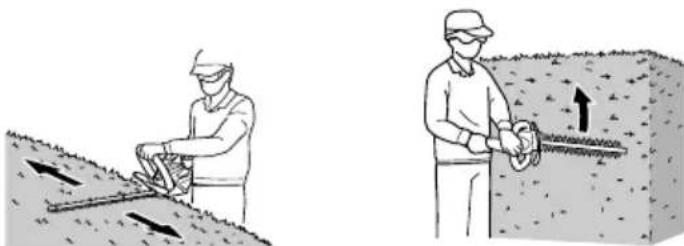

VERWENDUNG 䡬 Trimmen von Hecken 䡬 Trimmen und Beschneiden von Gartenbäumen

HERAUSNEHMEN/EINSETZEN DER BATTERIE

1. Herausnehmen der Batterie

Den Handgriff festhalten und die Batterieverriegelungen drücken, um die Batterie herauszunehmen (siehe Abb. 1, 2 und 5). ACHTUNG Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen (siehe Abb. 2 und 5). LADEN Vor Gebrauch des Power-Werkzeugs, die Batterie wie folgt laden. <UC18YGSL>

1. Den Netzstecker des Ladegerätes in eine Steckdose

einstecken. Beim Anschluss des Ladegeräts an eine Netzsteckdose blinkt die Kontrolllampe rot auf (in Sekundenabständen).

2. Eine Batterie in das Ladegerät einlegen.

Die Batterie in das Ladegerät stecken, wie in Abb. 5 und 6 gezeigt.

Beim Einlegen einer Batterie in das Ladegerät leuchtet die Kontrolllampe kontinuierlich rot auf. Wenn die Batterie voll aufgeladen ist, blinkt die Kontrolllampe in rot (in Sekundenabständen). (Seihe Tafel 1) (1) Anzeige der Kontrolllampe Die Anzeigen der Kontrolllampe leuchten gemäß den Beschreibungen in Tafel 1 auf, entsprechend dem Zustand des verwendeten Ladegeräts oder der Akkubatterie. (2) Über die Temperatur der Akkubatterie Die Temperaturen für Batterien sind in Tafel 2 gezeigt. Erhitzte Batterien vor dem Laden abkühlen lassen. Tafel 2 Aufladebereiche für Batterien (3) Über die Aufladezeit Je nach Kombination von Ladegerät und Batterien wird die Aufladezeit wie in Tafel 3 gezeigt. Tafel 3 Aufladezeit (bei 20°C)

4. Den Netzstecker des Ladegeräts aus der Steckdose

5. Das Ladegerät festhalten und die Batterie

herausziehen HINWEIS Nehmen Sie die Batterien gleich nach dem Ladegerät aus dem Ladegerät und lagern Sie sie an einem geeigneten Ort. Temperaturen, bei denen Akkubatterien die Batterie geladen werden kann BSL1415, BSL1815, 0°C – 50°C BCL1415, BCL1815 Ladegerät

Batterie BSL1415, BSL1815 Etwa. 40 min. – BCL1415, BCL1815 – Etwa. 60 min. Batterie überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen der Batterie gestartet). Tafel 1 Anzeigen der Kontrolllampe Leuchtet für 0,5 Sekunden. Erlöscht für 0,5 Sekunden. Leuchtet kontinuierlich Leuchtet für 0,5 Sekunden. Erlöscht für 0,5 Sekunden. Leuchtet für 1 Sekunden. Erlöscht für 0,5 Sekunden. Vor dem Laden Beim Laden Laden durchgeführt Blinkt Leuchtet Blinkt Blinkt Kontrollampe (rot) Wegen Überhitzung angehalten Laden unmöglich Flackert Betriebsstörung in der batterie oder im Ladegerät Leuchtet für 0,1 Sekunden. Loscht für 0,1 Sekunden. (Aus für 0,1 Sekunden) 02Ger_CH14DSL_WE 10/27/10, 15:1221Deutsch

Zur Leistung von neuen Batterien Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwen det wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimaligem Aufladen der Batterien wieder hergestellt. Verlängerung der Lebensdauer von Batterien (1) Die Batterien aufladen, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden. (2) Nicht bei hohen Temperaturen aufladen. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat. VORSICHT 䡬 Wenn die Akkubatterie geladen wird, während sie aufgrund längerer Einwirkung von direktem Sonnenlicht erhitzt wurde, oder wenn sie soeben verwendet wurde, leuchtet die Steuerleuchte des Ladegeräts 1 Sekunde und erlischt dann für 0,5 Sekunden (leuchtet 0,5 Sekunden nicht). In diesem Fall zuerst die Batterie abkühlen lassen und erst dann mit dem Aufladen beginnen. 䡬 Wenn die Kontrollampe in schneller Folge flackert (in 0,2-Sekunden-Abständen), nachsehen ob Fremdkörper im Batterieanschluss des Ladegeräts sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahr-scheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen. 䡬 Da der eingebaute Mikrocomputer etwa 3 Sekunden braucht, um zu bestätigen, daß die im UC18YGSL zum Laden eingelegte Batterie herausgenimmen wird, warten Sie mindestens 3 Sekunden, bevor Sie die Batterie zum Fortsetzen des Aufladens einlegen. Wenn die Batterie innerhalb von 3 Sekunden eingelegt wird, kann es sein, daß sie nicht richtig geladen wird. <UC18YKL>

1. Den Netzstecker des Ladegerätes in eine Steckdose

einstecken. Beim Anschluss des Ladegeräts an eine Netzsteckdose blinkt die Kontrolllampe rot auf (in Sekundenabständen).

2. Eine Batterie in das Ladegerät einlegen.

Die Batterie in das Ladegerät stecken, bis sie den Boden berührt und sicherstellen, daß die Polarität richtig ist, wie in Abb. 3. gezeigt. VORSICHT Die Batterien müssen richtig herum eingelegt werden, andernfalls ist das Wiederaufladen der Batterien nicht möglich. Darüber hinaus können hierdurch auch andere Probleme auftreten, wie z. B. eine Deformierung des Anschlusses am Wiederaufladegerät.

Beim Einlegen einer Batterie in das Ladegerät leuchtet die Kontrolllampe kontinuierlich rot auf. Wenn die Batterie voll aufgeladen ist, blinkt die Kontrolllampe in rot (in Sekundenabständen). (Seihe Tafel 4) (1) Anzeige der Kontrolllampe Die Anzeigen der Kontrolllampe leuchten gemäß den Beschreibungen in Tafel 4 auf, entsprechend dem Zustand des verwendeten Ladegeräts oder der Akkubatterie. Batterie überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen der Batterie gestartet). Tafel 4 Anzeigen der Kontrolllampe Leuchtet für 0,5 Sekunden. Erlöscht für 0,5 Sekunden. Leuchtet kontinuierlich Leuchtet für 0,5 Sekunden. Erlöscht für 0,5 Sekunden. Leuchtet für 1 Sekunden. Erlöscht für 0,5 Sekunden. Vor dem Laden Beim Laden Laden durchgeführt Blinkt Leuchtet Blinkt Blinkt Kontrollampe (rot) Wegen Überhitzung angehalten Laden unmöglich Flackert Betriebsstörung in der batterie oder im Ladegerät Leuchtet für 0,1 Sekunden. Loscht für 0,1 Sekunden. (Aus für 0,1 Sekunden) 02Ger_CH14DSL_WE 10/27/10, 15:1222Deutsch

(2) Über die Temperatur der Akkubatterie Die Temperaturen für Akkus sind in Tafel 2 gezeigt. Erhitzte Batterien vor dem Laden abkühlen lassen. (3) Über die Aufladezeit Je nach Kombination von Ladegerät und Batterien wird die Aufladezeit wie in Tafel 3 gezeigt. HINWEIS Die Aufladezeit kann je nach Temperatur und Ladespannung unterschiedlich sein.

4. Den Netzstecker des Ladegeräts aus der Steckdose

5. Das Ladegerät festhalten und die Batterie herausziehen

HINWEIS Nehmen Sie die Akkus gleich nach dem Aufladen aus dem Ladegerät und lagern Sie sie an einem geeigneten Ort. Verlängerung der Lebensdauer von Batterien (1) Die Batterien aufladen, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden. (2) Nicht bei hohen Temperaturen aufladen. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat. ACHTUNG 䡬 Wird das Akkuladegerät kontinuierlich eingesetzt, überhitzt sich das Gerät, wodurch Schäden resultieren können. Nach einem Ladevorgang das Gerät 15 Minuten bis zum nächsten Laden ruhen lassen. 䡬 Falls ein aufgrund von Einsatz oder Sonneneinstrahlung erwärmter Akku an das Ladegerät angeschlossen wird, blinkt die Anzeige. Der Akku wird dann nicht geladen. Lassen Sie in solchen Fällen den Akku vor dem Laden abkühlen. 䡬 Wenn das Kontrollampe in schneller Folge flackert (in 0,2-Sekunden-Abständen), nachsehen ob Fremdkörper im Batteriefach sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahr-scheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen. FUNKTIONSBESCHREIBUNG

1. Einschalten (Abb. 7)

Die Klinge setzt sich in Bewegung, wenn Sie den Triggerschalter am Hauptgriff ziehen und dabei den Hilfsgriff festhalten.

2. Ausschalten (Abb. 7)

Die Klinge stoppt, wenn Sie den Triggerschalter am Hauptgriff oder den Hilfsgriff loslassen.

3. Klingenschutz (Abb. 8)

Wenn die Klinge der Heckenschere an das Gerät angebracht oder von ihm entfernt werden soll oder wenn die Schere nicht benutzt wird, bringen Sie den Klingenschutz an, um Verletzungen zu vermeiden. WARNUNG Stellen Sie sicher, dass das Gerät ausgeschaltet und die Batterie aus dem Gerät entfernt ist, bevor Sie Klingenschutz oder Klingenschutzabdeckung anbringen oder entfernen. ACHTUNG Gehen Sie beim Einlegen der Klinge in den Klingenkasten mit äußerster Sorgfalt vor, um Verletzungen zu vermeiden.

AUSTAUSCHEN DER KLINGE

Die Klinge ist ein Verschleißteil, das durch eine neue Klinge ersetzt werden muss, wenn sie ihre Schärfe verliert. Führen Sie die folgenden Schritte durch, um die Klinge auszutauschen. In der Abbildung wird die Akku-Heckenschere verwendet und sie dient in den Beispielen auch zur Erklärung von Funktionen. Schalten Sie vor dem Austausch der Klinge den Schalter ein und aus, bis die Zähne der oberen Klinge über den Zahnzwischenräumen der unteren Klinge liegen. Achten Sie hierbei auf die bewegliche Klinge. WARNUNG Vergewissern Sie sich, dass der Netzschalter ausgeschaltet und die Batterie aus dem Gerät entfernt ist, um Unfälle zu vermeiden. ACHTUNG Bringen Sie vor dem Austausch der Klinge mit Handschuhen Klingenschutz oder -schutzabdeckung an, um direkten Kontakt der Klinge mit Händen oder Gesicht zu vermeiden.

1. Entfernen Sie die Klinge

(1) Drehen Sie das Gerät um, entfernen Sie die vier Schrauben mithilfe eines Kreuzschlitzschraubenziehers, entfernen Sie die Bodenplatte und die Klinge (mit Klingenschutz).(Abb. 9) (2) Entfernen Sie das Distanzsteil von der alten Klinge. (Entfernen Sie Schnittreste oder Staub aus dem Inneren des Gehäuses.) (Abb.10)

2. Vorbereiten der neuen Klinge

(1) In der Klingenmitte befindet sich ein Loch (ø5) zur Positionierung. Justieren Sie die Teile so, auch die oberen und unteren Klingen, dass die Löcher in diesen Teilen zueinander ausgerichtet sind.(Abb.11) (2) Sind die Teile in richtiger Position, können Sie den Klingenschutz an der neuen Klinge anbringen. (3) Fügen Sie das Distanzteil ein, das im obigen Schritt 1 zwischen den oberen und unteren Klingen entfernt wurde. (Abb. 12)

3. Drehen Sie die Kurbelscheibe mit Ihrer Hand und

setzen Sie sie auf die abgebildete Position. (Abb. 13) (1) Stellen Sie die Kurbelscheibe so ein, dass ihr Kreisscheibenteil sich wie abgebildet genau neben dem Gerät befindet. (2) Haben sich die Muttern (an vier Stellen) gelockert, drücken Sie sie in die Kerbe des Gehäuses hinein.

4. Montieren der neuen Klinge (Abb. 14)

(1) Richten Sie das Loch in der Mitte des umgedrehten neuen Klingenhalters mit dem gerundeten Vorsprung in der Mitte der Kurbelscheibe aus. (2) Ist das Distanzteil zwischen den Klingen eingefügt, können Sie den Klingenhalter mit vier Schrauben befestigen. 02Ger_CH14DSL_WE 10/27/10, 15:1223Deutsch

HINWEIS 䡬 Prüfen Sie nach der Anbringung der Klinge unbedingt das einwandfreie Funktionieren der Klinge. Klinge und Kurbelscheibe sind nicht korrekt angebracht, wenn die Klinge nicht ordnungsgemäß funktioniert. Führen Sie die Anweisungen erneut von Anfang an aus. 䡬 Verwenden Sie unbedingt eine Klinge (520 mm), die für die Heckenschere geeignet ist. Andere Klingen dürfen nicht verwendet werden. ANWENDUNG WARNUNG 䡬 Um Unfälle zu vermeiden, stellen Sie sicher, dass sich keine Personen im Arbeitsbereich befinden. 䡬 Halten Sie Ihre Hände und alle anderen Körperteile von der Klinge fern, um Kontakt mit dieser und mögliche Verletzungen zu vermeiden. 䡬 Tragen Sie während der Arbeit eine Schutzbrille, um Verletzungen durch Zweige und Holzabfälle zu vermeiden. 䡬 Verwenden Sie das Gerät nicht zum Schneiden von Draht, Metallplatten oder anderen harten Gegenständen. Das Gerät könnte beschädigt werden und Verletzungen verursachen. Trimmen von Hecken und Gartenbäumen ACHTUNG 䡬 Schneiden Sie starke Äste mit einer Baumschere, bevor Sie die Heckenschere einsetzen. Üben Sie keinen Druck auf das Gerät aus, um Beschädigungen zu vermeiden. 䡬 Schalten Sie das Gerät unverzüglich aus, wenn der Motor aufgrund eines zu starken Astes abgewürgt wird. Vermeiden Sie ein Blockieren des Motors, da dies zu Motorschäden führen kann. 䡬 Verwenden Sie beim Schneiden von hohen Gartenbäumen eine stabile Leiter oder Stufenleiter. 䡬 Nur zum Heckenschneiden. (1) Säubern Sie den Bereich um den Gartenbaum, den Sie beschneiden möchten und richten Sie eine stabile Plattform ein, von der aus Sie arbeiten können. (2) Setzen Sie den Klingenschutz auf die Klinge auf, um versehentlichen Kontakt zu vermeiden. (3) Legen Sie die Batterie in das Gerät ein. (4) Ziehen Sie am Triggerschalter des Hauptgriffs und halten Sie dabei den Hilfsgriff fest, um mit dem Schneiden zu beginnen. HINWEIS 䡬 Schmieren Sie die Klinge (unter Verwendung von Nähmaschinenöl, Mineralöl etc.) vor Arbeitsbeginn und anschließend jede Stunde. Verwenden Sie eine ausreichende Ölmenge und wischen Sie überschüssiges Öl ab. 䡬 Legen Sie das Gerät während der Arbeit (beispielsweise in Arbeitspausen) nicht an Stellen ab, an denen es direktem Sonnenlicht oder hohen Temperaturen ausgesetzt ist. Anderenfalls kann das Gerät nicht richtig abkühlen, was zu Schäden führen kann. 䡬 Verwenden Sie das Gerät nicht für Arbeiten, die dessen Leistung überschreiten. Anderenfalls kann es zum Blockieren oder Nachlassen des Motors und zu Motorschäden kommen. Trimmen von Gartenbäumen 䡬 Schneiden Sie Äste, die 15 mm oder stärker sind, 20 cm mit einer Baumschere zurück, sodass sie beim Trimmvorgang nicht im Weg sind (Abb. 16). 䡬 Bei stark belaubten Bäumen sollte unten mit dem Trimmen begonnen und nach oben vorgearbeitet werden, um die gewünschte Form zu erhalten (Abb. 17). Trimmen von Hecken 䡬 Trimmen Sie die Heckenoberseite, indem Sie das Gerät von rechts nach links (oder von links nach rechts) bewegen und die Seiten, indem Sie unten beginnen und sich nach oben vorarbeiten (Abb. 18). HINWEIS 䡬 Verwenden Sie das Gerät nicht zum Schneiden von Gras oder Unkraut. Gras oder Unkraut können an der Klinge haften bleiben. 䡬 Schneiden Sie starke Äste durch sanftes Drücken der Klinge gegen den Ast. Dauerbetriebszeit Ca. 35 Minuten (abhängig von den Arbeitsbedingungen)

WARTUNG UND INSPEKTION

WARNUNG 䡬 Vergewissern Sie sich, dass das Gerät ausgeschaltet und die Batterie aus dem Gerät entfernt ist, bevor Sie Inspektionen oder Wartungsarbeiten durchführen. 䡬 Nehmen Sie die Klinge nicht auseinander. Nichtbefolgen dieser Warnung kann zu Verletzungen führen. Abb. 16 Abb. 17 Abb. 18 02Ger_CH14DSL_WE 10/27/10, 15:1224Deutsch

䡬 Verwenden Sie bei der Handhabung der Klinge Handschuhe oder ein Tuch, um Ihre Hände zu schützen. Nichtbefolgen dieser Warnung kann zu Verletzungen führen.

1. Schärfen der Klinge (Abb. 15)

Führen Sie eine Eisenfeile in Pfeilrichtung über die Klinge, um diese grob zu schärfen und glätten Sie sie anschließend mithilfe eines Ölabziehsteins. (1) Verwenden Sie eine feine oder mittelgrobe Eisenfeile. (2) Bestreichen Sie den Ölabziehstein mit Maschinenöl (Fahrradöl oder ähnliches). (3) Entfernen Sie mithilfe eines Schleifsteins vorsichtig etwaige Grate von der Rückseite der Klingenschneidkante. Wann sollte die Klinge geschärft werden Obgleich dies von dem Typ der getrimmten Bäume und der Häufigkeit der Verwendung abhängt, ist es ratsam, die Klinge etwa einmal jährlich zu schärfen, um eine scharfe Schneidkante zu erhalten. HINWEIS Reinigen Sie die Klinge nicht unter Verwendung von Wasser, um Rost oder andere Schäden zu vermeiden.

2. Schmieren der Klinge

Während des Trimmvorgangs führen an der Schneidkante haftende Pflanzensäfte zur Vergrößerung der Belastung und zur schnelleren Entladung der Batterie. Schmieren Sie die Klinge mithilfe von Maschinenöl (oder Fahrradöl o.ä.) und wischen Sie sie mit einem Tuch ab. Schmieren Sie die Klinge unbedingt nach der Benutzung oder wenn sie längere Zeit nicht eingesetzt werden soll, bevor Sie den Klingenschutz anbringen, um ein Rosten der Klinge zu vermeiden.

3. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute Festschraubung nachprüfen. Falls irgendeine der Schrauben locker sein sollte, sofort anziehen. Vernachlässigung dieses Punktes kann zu erheblicher Gefahr führen.

4. Wartung des Motors

Die Motorwicklung ist das „Herz” dex Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit ÖI oder Wasser in Berührung kommt.

Wenn der Heckenschere schmutzig ist, sie mit einem weichen und trockenen Tuch abwischen oder mit einem in Seifenwasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden da sie plastik-Material schmelzen.

Den Heckenschere an einen Ort aufbewahren wo die Temperatur unter 40°C ist und außer Reichweite der Kinder. HINWEIS Vergewissern Sie sich, dass die Batterie nach einer längeren Lagerung (3 Monate oder mehr) voll aufgeladen ist. Eine Batterie mit geringerer Kapazität könnte sich nach längerer Lagerung eventuell nicht mehr aufladen lassen.

7. Liste der Wartungsteile

ACHTUNG Reparatur, Modifikation und Inspektion von HiKOKI- Elektrowerkzeugen müssen durch ein autorisiertes HiKOKI-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten HiKOKI-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. MODIFIKATIONEN HiKOKI-Elektrowerkzeuge werden fortwährend

erbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden. 02Ger_CH14DSL_WE 10/27/10, 15:1225Deutsch

FEHLERSUCHE UND -BESEITIGUNG

Führen Sie die in der folgenden Tabelle aufgeführten Inspektionen durch, wenn das Gerät nicht ordnungsgemäß funktioniert. Kann das Problem dadurch nicht behoben werden, wenden Sie sich an Ihren Händler oder ein autorisiertes HiKOKI-Kundendienstzentrum. Ladegerät Gerät Die Ladeleuchte leuchtet nicht. Die Ladeleuchte erlischt nach 4 Stunden Ladezeit nicht. Funktioniert nicht. Der Netzstecker ist nicht mit einer Wechselstromquelle verbunden. Die Batterie ist nicht korrekt an das Ladegerät angeschlossen. Die Elektroden von Batterie oder Ladegerät sind verschmutzt. Die Batterie ist extrem heiß. Batterie oder Ladegerät sind fehlerhaft. Die Batterie wurde nicht korrekt eingelegt. Die Klinge wurde falsch angebracht. Es befinden sich Fremdkörper in der Klinge. Das Gerät wurde für schwere Arbeiten verwendet. Schließen Sie den Netzstecker an eine Wechselstromquelle an. Legen Sie die Batterie korrekt in das Ladegerät ein. Reinigen Sie die Elektroden mit einem Wattebausch oder einem anderen Hilfsmittel. Lassen Sie die Batterie vor dem Aufladen richtig abkühlen. Ziehen Sie den Netzstecker und wenden Sie sich an Ihren Händler oder ein autorisiertes HiKOKI- Kundendienstzentrum. Entfernen Sie die Batterie aus dem Batteriefach des Geräts und prüfen Sie beide auf Fremdkörper. Kontrollieren Sie auch die Batterieelektroden auf Verschmutzung. Stellen Sie sicher, dass die Batterie bis zum Einrasten in das Batteriefach hineingedrückt wird. Wenn sich die Klinge trotz laufenden Motors nicht bewegt, wurde sie möglicherweise falsch angebracht. Stellen Sie sicher, dass die Kurbelscheibe montiert ist. Wenn sich Fremdkörper in der Klinge befinden, entnehmen Sie die Batterie und entfernen Sie die Fremdkörper mit einer Zange oder einem ähnlichen Werkzeug. Gehen Sie mit äußerster Vorsicht vor, da das Gerät nach dem Entfernen des Fremdkörpers anlaufen kann. Pflanzensäfte oder Rost können ebenfalls ein Funktionieren der Klinge verhindern. Entfernen Sie Pflanzensäfte oder Rost mit einer Drahtbürste oder ähnlichem. Dies ist auf eine Funktion zurückzuführen, die die Batterie durch Ausschalten des Motors schützt, wenn das Gerät übermäßigen Belastungen ausgesetzt ist. Lassen Sie den Schalter los, entfernen Sie die Ursache der übermäßigen Belastung und betätigen Sie anschließend den Schalter erneut, um die Arbeit fortzusetzen. Symptom Mögliche Ursache Abhilfe 02Ger_CH14DSL_WE 10/27/10, 15:1226Deutsch

Gerät Das Gerät schneidet nicht gut. Die Klinge ist stumpf geworden. Die Klinge hat arretiert, da sie zum Schneiden eines Astes verwendet wurde, dessen Stärke die Kapazität der Klinge überschritten hat. HINWEIS Arbeiten, die wiederholt zum Arretieren der Klinge führen, verursachen letztendlich eine Beschädigung des Motors. Entfernen Sie Pflanzensäfte und Rost mithilfe einer Drahtbürste oder einem ähnlichen Werkzeug und schärfen Sie die Klinge mithilfe einer Feile oder einem Schleifstein. Ist ein Schärfen der Klinge durch diese Maßnahmen nicht möglich, dann hat die Klinge das Ende ihrer Lebensdauer erreicht. Ersetzen Sie die Klinge durch eine neue. Einige Gartenbäume verfügen über sehr hartes Holz, das die Leistung des Geräts übersteigen kann, selbst wenn sich die Stärke der Äste innerhalb der Kapazitätsgrenzen befindet. Entfernen Sie dicke Äste vor Arbeitsbeginn mit einer Baumschere. Ein schräger Schnitt kann die Kapazität des Geräts ebenfalls überschreiten, da die Länge des Schnitts zunimmt. Schneiden Sie dicke Äste stets im rechten Winkel. Symptom Mögliche Ursache Abhilfe Wichtiger Hinweis zu den Batterien für Akku- Geräte von HiKOKI Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und

e Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzung von Zellen oder anderen innen gelegenen Teilen). GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von HiKOKI autorisiertes Servicecenter. HINWEIS Aufgrund des ständigen Forschungs und Entwicklung sprogramms von HiKOKI sind änderungen der hierin gemachten technischen Angaben vorbehalten. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 79 dB (A) (CH14DSL/CH14DL) 80 dB (A) (CH18DSL/CH18DL) Gemessener A-gewichteter Schalldruck: 68 dB (A) (CH14DSL/CH14DL) 69 dB (A) (CH18DSL/CH18DL) Messunsicherheit KpA: 3 dB (A) Bei der Arbeit immer einen Ohrenschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745. Ohne Last:

, Messunsicherheit K = 1,5 m/s

, Messunsicherheit K = 1,5 m/s

(CH18DSL/CH18DL) Die angegebenen Gesamtvibrationswerte wurden entsprechend einem standardisierten Testverfahren gemessen und können dazu verwendet werden, Werkzeuge miteinander zu vergleichen. Außerdem können sie zur vorbereitenden Expositionseinschätzung verwendet werden. WARNUNG 䡬 Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird. 02Ger_CH14DSL_WE 10/27/10, 15:1227Deutsch

䡬 Zur Festlegung der Sicherheitsmaßnahmen zum Schutz des Bedieners, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft). 02Ger_CH14DSL_WE 10/27/10, 15:1228Français

EG-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass die durch den Typ und den spezifi schen Identifi zierungscode *1) identifi zierte Akku-Heckenschere allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3) entspricht. Technische Unterlagen unter *4) – Siehe unten. Die Leitung der repräsentativen Behörde für europäische Normen und Richtlinien ist berechtigt, die technischen Unterlagen zusammenzustellen. 2000/14/EG

• Art der Ausrüstung: Heckenschere

• Typname: CH14DSL, CH14DL, CH18DSL, CH18DL

• Übereinstimmungsbeurteilungsverfahren: Annex V
