Produkttyp	Röhren-Effektpedal / Gitarrenverstärker
Marke	Blackstar
Modell	Dept. 10 Dual Drive
Stromversorgung	DC 9V, 500 mA (Netzteil PSU-500 inklusive)
Röhre	1 x ECC83 / 12AX7
Abmessungen (B x H x T)	157 x 76 x 117 mm
Gewicht	0,63 kg
Eingangsimpedanz	1 MΩ
Ausgangsimpedanz	< 1 kΩ
Kanäle	2 Kanäle: Kanal 1 (Clean/Crunch), Kanal 2 (Crunch/Overdrive)
Regler	Gain 1, Level 1, Bass, Middle, Treble, ISF, Gain 2, Level 2
Schalter	Modus Kanal 1 (CL/CR), Modus Kanal 2 (CR/OD), Cab Rig (3 Positionen)
Ausgänge	Output (Klinke 6,35 mm), Cab Rig (Stereo-Klinke 6,35 mm), symmetrischer XLR, USB-Audio, FX Loop
Eingänge	Input, FX Loop Return, DC-Stromversorgung
Hauptfunktionen	patentiertes ISF, Cab Rig Boxensimulator, Effektschleife, Kopfhörerausgang, Architect-Software
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; Gehäuse nicht öffnen; Feuchtigkeit vermeiden
Sicherheit	Interne Hochspannung; nicht öffnen; das mitgelieferte Netzteil verwenden; nicht dem Regen aussetzen
Ersatzteile und Reparatur	Keine vom Benutzer reparierbaren Teile; an einen qualifizierten Techniker übergeben

Häufig gestellte Fragen - Dept. 10 Dual Drive BLACKSTAR

Wie schließe ich das Dept. 10 Dual Drive Pedal an?

Schließen Sie Ihre Gitarre mit einem abgeschirmten Kabel an den Input (1) an. Verbinden Sie den Output (14) mit dem Eingang Ihres Verstärkers oder anderen Pedalen. Verwenden Sie das mitgelieferte Netzteil (DC 9V, 500 mA) am DC-Eingang (3).

Was ist der Unterschied zwischen den Clean- und Crunch-Modi von Kanal 1?

In der Position Clean (CL) bietet Kanal 1 einen sauberen Klang mit zunehmender Verzerrung. In der Position Crunch (CR) erzeugt er einen verzerrten Crunch-Sound und kann als Booster verwendet werden, indem Level hoch und Gain niedrig eingestellt werden.

Wie verwende ich den Cab Rig-Wähler?

Mit dem Cab Rig-Wähler (11) können Sie aus drei Boxensimulationsvoreinstellungen wählen. Diese Voreinstellungen gelten für die Cab Rig- und XLR-Ausgänge. Sie können sie mit der kostenlosen Software Architect über USB anpassen.

Was macht der ISF-Regler?

Der ISF (Infinite Shape Feature)-Regler (8) verändert die Klangsignatur des Equalizers. Im Gegenuhrzeigersinn gedreht ergibt sich ein amerikanischer Charakter (feste Bässe, aggressive Mitten). Im Uhrzeigersinn ergibt sich ein britischer Charakter (dicker, weniger aggressiver Klang).

Wie verwende ich den Effektweg (FX Loop)?

Schließen Sie den Eingang Ihres externen Effekts an den FX Loop Send (1) und den Ausgang des Effekts an den FX Loop Return (2) an. So können Sie Effekte wie Hall oder Delay nach der Gain-Sektion einfügen.

Kann der Cab Rig-Ausgang mit einem Kopfhörer verwendet werden?

Ja, der Cab Rig-Ausgang (15) ist ein Stereo-Klinkenausgang mit integriertem Kopfhörerverstärker. Er kann alle üblichen Kopfhörerimpedanzen für leises Üben ansteuern.

Wie kann ich die Cab Rig-Voreinstellungen anpassen?

Laden Sie die Software Architect von der Blackstar-Website herunter. Verbinden Sie das Pedal über USB (4) mit einem PC oder Mac. Sie können dann die Boxen-, Mikrofon- usw. Simulationen tiefgreifend ändern und in die drei Positionen des Cab Rig-Wählers laden.

Welches Netzteil soll ich für das Dept. 10 Dual Drive verwenden?

Verwenden Sie ausschließlich das mitgelieferte Netzteil (PSU-500) oder ein gleichwertiges Netzteil: DC 9V, 500 mA, negative Polarität innen (Minus an der Spitze). Eine ungeeignete Stromversorgung kann das Pedal beschädigen.

Was tun, wenn kein Ton kommt?

Überprüfen Sie, ob die Fußschalter der Kanäle (17, 19) gedrückt sind, um den Kanal zu aktivieren. Stellen Sie sicher, dass das Netzteil angeschlossen ist und das Gitarrenkabel funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Wie reinige ich das Dept. 10 Dual Drive Pedal?

Verwenden Sie ein trockenes Tuch zur Reinigung des Gehäuses. Verwenden Sie niemals Flüssigkeiten oder scheuernde Reinigungsmittel. Versuchen Sie nicht, das Gehäuse zu öffnen; keine Teile sind vom Benutzer reparierbar.

BEDIENUNGSANLEITUNG Dept. 10 Dual Drive BLACKSTAR

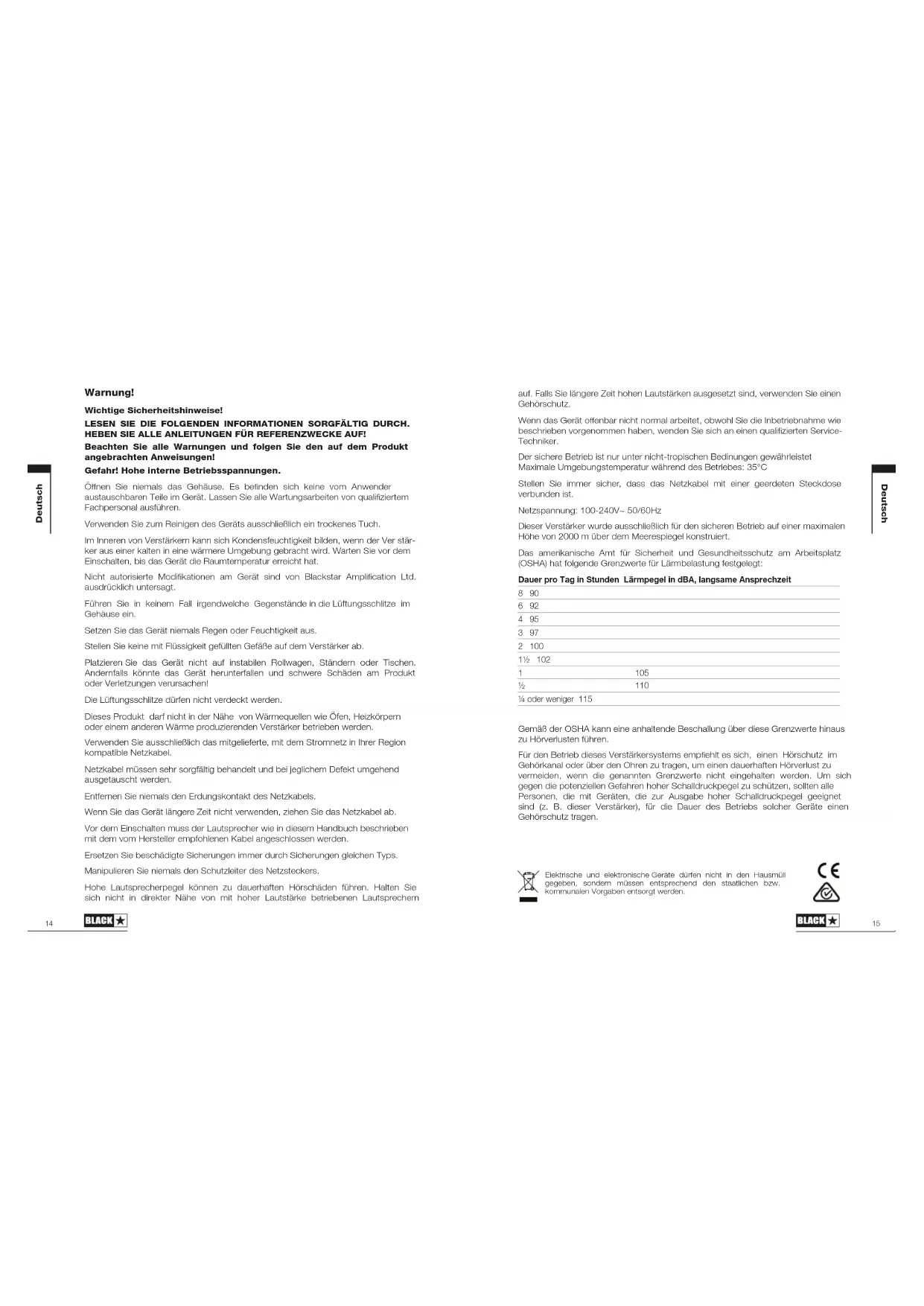

Wichtige Sicherheitshinweise!

LESEN SIE DIE FOLGENDEN INFORMATIONEN SORGFÄLTIG DURCH. HEBEN SIE ALLE ANLEITUNGEN FÜR REFERENZWECKE AUF!

Beachten Sie alle Warnungen und folgen Sie den auf dem Produkt angebrachten Anweisungen!

Gefahr! Hohe interne Betriebsspannungen.

Ölfnen Sie niemals das Gehäuse. Es befinden sich keine vom Anwender austauschbaren Teile im Gerät. Lassen Sie alle Wartungsarbeiten von qualitiziertem Fachpersonal ausführen.

Verwenden Sie zum Reinigen des Geräts ausschließlich ein trockenes Tuch.

Im Inneren von Verstärkern kann sich Kondensfeuchtigkeit bilden, wenn der Ver stärker aus einer kalten in eine wärmere Umgebung gebracht wird. Warten Sie vor dem Einschalten, bis das Gerät die Raumtemperatur erreicht hat.

Nicht autorisierte Modifikationen am Gerät sind von Blackstar Amplification Ltd. ausdrücklich untersagt.

Führen Sie in keinem Fall irgendwelche Gegenstände in die Lüftungsschlitze im Gehäuse ein.

Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf dem Verstärker ab.

Platzieren Sie das Gerät nicht auf instabilen Rollwagen, Ständern oder Tischen. Andernfalls könnte das Gerät herunterfallen und schwere Schäden am Produkt oder Verletzungen verursachen!

Die Lüftungsschlitze dürfen nicht verdeckt werden.

Dieses Produkt darf nicht in der Nähe von Wärmequellen wie Öfen, Heizkörpern oder einem anderen Wärme produzierenden Verstärker betrieben werden.

Verwenden Sie ausschließlich das mitgelieferte, mit dem Stromnetz in Ihrer Region kompatible Netzkabel.

Netzkabel müssen sehr sorglättig behandelt und bei jeglichem Delekt umgehend ausgetauscht worden.

Entfernen Sie niemals den Erdungskontakt des Netzkabels.

Wenn Sie das Gerät längere Zeit nicht verwenden, ziehen Sie das Netzkabel ab.

Vor dem Einschalten muss der Lautsprecher wie in diesem Handbuch beschrieben mit dem vom Hersteller empfohlenen Kabel angeschlossen werden.

Ersetzen Sie beschädigte Sicherungen immer durch Sicherungen gleichen Typs.

Manipulieren Sie niemals den Schutzleiter des Netzsteckers.

Hohe Lautsprecherpegel können zu dauerhaften Hörschäden führen. Halten Sie sich nicht in direkter Nähe von mit hoher Lautstärke betriebenen Lautsprechern

auf, Falls Sie längere Zeit hohen Lautstärken ausgesetzt sind, verwenden Sie einen Gehörschutz.

Wenn das Gerät offenbar nicht normal arbeitet, obwohl Sie die Inbetriebnahme wie beschrieben vorgenommen haben, wenden Sie sich an einen qualifizierten Service-Techniker.

Der sichere Betrieb ist nur unter nicht-tropischen Bedinungen gewährleistet Maximale Umgebungstemperatur während des Betriebes: 35°C

Stellen Sie immer sicher, dass das Netzkabel mit einer geordeten Steckdose verbunden ist.

Netzspannung: 100-240V-- 50/60Hz

Dieser Verstärker wurde ausschließlich für den sicheren Betrieb auf einer maximalen Höhe von 2000 m über dem Meerespiegel konstruiert.

Das amerikanische Amt für Sicherheit und Gesundheitsschutz am Arbeitsplatz (OSHA) hat folgende Grenzwerte für Lärmbelastung festgelegt:

Dauer pro Tag in Stunden Lärmpegel in dBA, langsame Ansprechzeit

8	90
6	92
4	95
3	97
2	100
112	102
1		105
12		110
14 oder weniger	115

Gemäß der OSHA kann eine anhaltende Beschallung über diese Grenzwerte hinaus zu Hörverlusten führen.

Für den Betrieb dieses Verstärkersystems empfiehlt es sich, einen Hörschutz im Gehörkanal oder über den Ohren zu tragen, um einen dauerhaften Hörverlust zu vermeiden, wenn die genannten Grenzwerte nicht eingehalten werden. Um sich gegen die potenziellen Gefahren hoher Schalldruckpegel zu schützen, sollten alle Personen, die mit Geräten, die zur Ausgabe hoher Schalldruckpegel geeignet sind (z. B. dieser Verstärker), für die Dauer des Betriebs solcher Geräte einen Gehörschutz tragen.

Elektrische und elektronische Geräte dürfen nicht in den Hausmüll gegeben, sondern müssen entsprechend den staatlichen bzw. kommunalen Vorgaben entsorgt werden.

Einleitung

Vielen Dank, dass Sie sich für dieses Blackstar Röhreneffektpedal entschieden haben. Dieses Effektpedal ist wie alle unsere Produkte das Ergebnis unzähliger Stunden akribischer Arbeit durch unser erstklassiges Entwickler-Team.

Dept. 10 ist das Entwicklungsteam von Blackstar, des für Innovation und Design zuständig ist. Die erfahrenen Musiker aus dem Blackstar-Dept.-10-Team in Northampton (UK) verfolgen ein einziges Ziel: Gitamisten das bestmögliche Equipment zur Verfügung zu stellen, damit diese sich optimal selbstverwirklichen können.

Alle Blackstar-Produkte wurden sowohl während der Entwicklung als auch im Live-Betrieb auf Herz und Nieren getestet, um sicherzustellen, dass sie in puncto Zuverlässigkeit, Qualität und SOUND absolut kompromisslose Ergebnisse liefern.

Wenn Sie mehr über die Blackstar-Produktreihe erfahren möchten, besuchen Sie unsere Webseite unter www.blackstaramps.com.

Vielen Dank!

Das Blackstar-Team

Merkmale

DEPT. 10 DUAL DRIVE bietet eine extrem flexible Röhrenverzerrung auf Basis hoher Betriebsspannungen. Mit den Modi Clean und Crunch steht Ihnen in Channel 1 die gesamte Palette von cleanen Sounds über einen Boost bis hin zu Overdrive zur Verfügung. Channel 2 deckt dann den Bereich von Super-Crunch bis hin zu schneidenden Lead-Sounds ab. Über den Cab-Rig-Ausgang können Sie den Sound in Ihren Vorstellungen über jeden beliebigen Schallwandler wie Kopfhörer, Studiomonitore und PA-Lautsprecher abhören.

Über die einzigartige Schaltfunktion verwandeln Sie einen klassischen einkanaligen Verstärker in eine Sound-Maschine mit drei Kanälen. Mit Hilfe des patentierten ISF-Reglers (Infinite Shape Feature) können Sie Ihren Sound zwischen den Geschmacksrichtungen „USA“ und „UK“ mit allen Schattlerungen dazwischen variieren. Dank der umfangreichen Steuerungsmöglichkeiten für die dynamische Ansprache, den EQ und die Lautsprecherwiedergabe sowie -umgebung stehen Ihnen alle Werkzeuge zur Verfügung, um „den Sound aus Ihren Vorstellungen“ zu realisieren.

Aufsicht

1. Input

Hier schließen Sie Ihre Gitarre an. Verwenden Sie in jedem Fall ein hochwertiges geschirmtes Gitarrenkabel.

2. Gain 1

Mit diesem Gain-Regler stellen Sie den Grad der Übersteuerung oder Verzernung für Channel 1 ein. Wenn der Gain-Regler (im Uhrzeigersinn) aufgedreht wird, nimmt der Verzernungsgrad mehr und mehr zu und wechselt von crunchigen Sounds bis hin zu stark übersteuerten Crunch-Sounds in der Maximalstellung.

3. Level 1

Mit diesem Level-Rogler stellen Sie den Gesamtpiegel bzw. die Lautstärke für Channel 1 ein. Dieser Rogler muss mit dem Rogler Gain 1 abgestimmt werden, um exakt die gewünschte Übersteuerung zu erzielen. Vereinfacht gesagt: Bei niedrigen Gain-Einstellungen muss die Lautstärke angehoben werden, während Level bei hohen Gain-Settings verringert werden sollten.

4. Modus-Schalter Channel 1 Clean / Crunch

Mit diesem Schalter kann Channel 1 als Clean- oder Crunch-Kanal vorkonfiguriert werden. Der Crunch-Kanal kann auch als Clean-Boost verwendet werden, indem Sie Level entsprechend hoch und Gain niedrig einstellen. Das sorgt bei einem bereits übersteuerten Verstärker für eine weitere Sättigung.

5. Bass

Der Bass-Regler steuert den Anteil der Bassfrequenzen im Gesamt-Sound. Dieses Effektpedal bietet eine umfangreiche Klangregelung (die Channel 1 und Channel 2 gemeinsam nutzen), mit der Sie den Ton zwischen knackig und aggressiv (gegen den Uhrzeigersinn) oder warm und druckvoll (im Uhrzeigersinn) einstellen können.

6. Middle

Der Middle-Regler steuert den Anteil der Mittenfrequenzen im Gesamt-Sound. Die Mitten sind insbesondere für Ihren Grundsound entscheidend. In der Minimalposition (komplett gegen den Uhrzeigersinn) ist der Sound sehr aggressiv und hohl, was speziell für knackige Rhythmus-Parts ideal ist. Wenn der Mitten-Regler angehoben wird (im Uhrzeigersinn), nimmt dieser Grundton-Anteil zu, was sich für singende Lead-Sounds empfiehlt.

7. Treble

Mit dem Regler Treble können Sie gezielt den Höhenanteil im Gesamt-Sound einstellen. Bei niedrigen Einstellungen (gegen den Uhrzeigersinn) erhält der Sound einen wärmeren und dunkleren Charakter. Wenn der Treble-Regler angehoben wird (im Uhrzeigersinn), wird der Sound immer höhenreicher. In der Maximalposition klingt der Sound schließlich aggressiv und schneidend.

Der patentierte ISF-Regler arbeitet mit den Reglern für Bass, Middle und Treble zusammen. Mit seiner Hilfe finden Sie genau die Klangfärbung, die Sie suchen.

Einstellungen gegen den Uhrzeigersinn sorgen für einen „amerikanischen“ Klangcharakter mit einem knackigen Bassfundament und aggressiveren Mitten. Im Rechtsanschlag entsteht ein „britischer“ Sound, der deutlich erdiger und weniger aggressiv klingt. Siehe Abbildung unten.

Wir empfehlen Innen, ISF zunächst auf einen Mittelwert und anschließend den gewünschten Sound über Bass, Middle und Treble einzustellen. Dann drehen Sie ISF nach rechts oder links, bis Sie den für Sie perfekten Sound gefunden haben.

9. Gain 2

Mit diesem Gain-Regler stellen Sie den Grad der Übersteuerung oder Verzernung für Channel 2 ein. Wenn der Gain-Regler im Uhrzelgersinn aufgedreht wird, nimmt die Übersteuerung zu und wechseit von crunchigen Sounds bis hin zu stark übersteuerten Lead-Sounds in der Maximalstellung.

10. Level 2

Mit diesem Level-Regler stellen Sie den Gesamtpegel bzw. die Lautstärke für Channel 2 ein. Dieser Regler muss mit dem Regler Gain 2 abgestimmt werden, um exakt die gewünschte Übersteuerung zu erzielen. Vereinfacht gesagt: Bei niedrigen Gain-Einstellungen muss die Lautstärke angehoben werden, während Level bei hohen Gain-Settings verringert werden sollten.

11. Schalter CAB RIG

Hier wählen Sie eine von drei Cab-Rig-Umgebungen aus. Mit Hille der kostenlosen Architect-Software können Sie eigene Cab-Rig-Einstellungen laden und tiefgreifend bearbeiten.

12. Röhrenschutzbügel

Unter diesem Schutzbügel können Sie die FCC83-Röhre im Herzen des Efelektpedals sehen.

WARNUNG: Versuchen Sie in keinem Fall, die Befestigungsschrauben oder den Schutzbügel zu entfemen. Keine vom Benutzer zu wartenden Teile im Inneren.

13. Modus-Schalter Channel 2 Crunch / Overdrive

Mit diesem Schalter kann Channel 2 als Crunch- oder Overdrive-Kanal vorkonfiguriert werden.

Der Crunch-Modus reagiert sehr dynamisch und reicht von leichtem Anzerren bis zu mittleren Übersteuerungen. Wenn Sie in den Overdrive-Modus wechseln, stehen mehr Gain und Sättigung mit einer leichten Anhebung der Präsenzen zur Verfügung.

14. Output

Dieser Ausgang dient zum Anschluss am Eingang eines andere Effektpedals oder Röhren-, Digital- oder Hybridverstärkers. Für das optimale Rauschverhalten empfehlen wir, das Overdrive-Pedal als erstes in der Effektkette einzusetzen. Der integrierte Buller/Line-Driver ist ideal, um den Sound bei langen Kabelwogen oder großen Pedalboards zu bewahren und sogar Pedale mit niedriger Impedanz wie viele Wah-Wahs zu integrieren. Verwenden Sie in jedem Fall ein hochwertiges geschirmtes Gitarrenkabel.

15. Cab Rig Output

Cab Rig ist unsere DSP-gestützte Speaker-Simulation der nächsten Generation, die den Sound und das Spielgefühl einer mikrofonierten Gitarrenbox unglaublich detailliert abbildet. Beginnen Sie mit einer tiefgreifenden Editierung oder erstellen Sie eigene Patches für Ihren Lautsprecher, Ihr Mikrofon, Ihre Endstufe u. a., indem Sie Ihr Effektpedal über USB mit unserer kostenlosen Architect-Software verbinden. Diese Quelle gibt das über den Cab-Rig-Schalter ausgewählte Preset aus. Innerhalb der Cab Rig Software kann eine DI ausgewählt werden, um die Boxensimulation zu umgehen.

ANMERKUNG: Bei dem Cab-Rig-Ausgang handelt es sich um einen 6,35 mm Stereo-Anschluss, der in jedem Fall mit einer Stereoklinke belegt werden sollte. Der Cab-Rig-Ausgang dient zudem als rausch- und verzenungsarme Schaltung zum Anschluss eines Kopfhörers und ist für alle herkömmlichen Kopfhörerimpedanzen ausgelegt, weshalb er sich für lautloses Üben empfiehlt.

Laden Sie die Software hier herunter: https://www.blackstaramps.com/uk/architect

Wenn die WEISSE LED leuchtet, ist Channel 1 aktiv. Wenn die LED nicht leuchtet, ist Channel 1 inaktiv.

17. Fußschalter Channel 1 an / aus

Mit diesem Taster (de-)aktivieren Sie Channel 1.

18. LED Channel 2 an / aus

Wenn die ROTE LED leuchtet, ist Channel 2 aktiv. Wenn die LED nicht leuchtet, ist Channel 2 inaktiv.

19. Fußschalter Channel 2 an/aus

Mit diesem Taster (de-)aktivieren Sie Channel 2.

Rückansicht

1. FX Loop Send

Hier schließen Sie den (Mono-)Eingang eines externen Effektgeräts an. Schleifen Sie hier externe Effekte wie Reverb, Delay oder Modulation ein, die mit einem cleanen Sound eingebunden werden sollen.

2. FX Loop Return

Hier schließen Sie den (Mono-)Ausgang eines externen Effektgeräts an.

3. DC-Eingang

Buchse zum Anschluss des mitgelieferten 9 V DC / 500 mA Netzteils. Verwenden Sie ausschließlich das mitgelieferte Netzteil.

4. Ausgang USB AUDIO

Hier schließen Sie ein USB-Kabel an, um den Verstärker mit einem Windows PC oder einem Mac zu verbinden. Der Verstärker erscheint innerhalb der Aufnahme-Software auf einem Computer als Audio-Interface. Diese Quelle gibt das über den Cab-Rig-Schalter ausgewählte Preset aus. Innerhalb der Cab Rig Software kann eine DI ausgewählt werden, um die Boxensimulation zu umgehen.

Hierbei handelt es sich um einen symmetrischen Ausgang zum Anschluss an eine PA, ein Mischpult oder ein Interface für die Aufnahme und das Monitoring. Diese Quelle gibt das über den Cab-Rig-Schalter ausgewählte Preset aus. In diesem Ausgang ist das gewählte Cab-Rig-Preset aktiv. Innerhalb der Cab Rig Software kann ein DI-Signal ausgewählt werden, um die Boxensimulation zu umgehen.

DEPT. 10 DUAL DRIVE

Stromversorgung: 9 V DC

Maximale Stromaufnahme: 500 mA

Röhre: 1 × ECC83 / 12AX7

Eingangsimpedanz: 1MΩ

Ausgangsimpedanz: < 1kΩ

Gewicht (kg): 0,63

Abmessungen (mm): 157 (B) × 76 (H) × 117 (T)

Gleichstromnetzteil: PSU-500 (9 VDC, 500 mA, Spitze: Minuspol), im Lieferumfang enthalten
