BEDIENUNGSANLEITUNG ID:CORE Stereo 10 V4 BLACKSTAR

Wichtige Sicherheitshinweise!

LESEN SIE DIE FOLGENDEN INFORMATIONEN SORGFÄLTIG DURCH. HEBEN SIE DIE ALLE ANLEITUNGEN FÜR REFERENZWECKE AUF!

Beachten Sie alle Warnungen und folgen sie den auf dem Produkt angebrachten Anweisungen!

Öffnen Sie niomals das Gehäuse. Es befinden sich keine vom Anwender aus tauschbaren Teile im Gerät. Lassen Sie alle Wartungsarbeiten von qualifiziertem Fachpersonal ausführen.

Verwenden Sie zum Reinigen des Geräts ausschließlich ein trockenes Tuch.

Im Inneren von Verstärkem kann sich Kondensfeuchtigkeit bilden, wenn der Verstärker aus einer kalten in eine wärmere Umgebung gebracht wird. Warten Sie vor dem Einschalten, bis das Gerät Raumtemperatur erreicht hat.

Unautorsierte Modifikationen am Gerät sind von Blackstar Amplification Ltd. aus -drücklich untersagt.

Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus.

Platzieren Sie das Gerät nicht auf instabilen Rollwagen, Ständern oder Tischen. Andernfalls könnte das Gerät herunterfallen und schwere Schäden am Produkt oder Verletzungen verursachen.

Dieses Gerät darf nur an gut belüfteten Standorten betrieben werden und darf nicht an Orten ohne ausreichende Luftzirkulation wie in einem Regal betrieben werden.

Dieses Produkt darf nicht in der Nähe von Wärmequellen wie Öfen, Heizkörpern oder einem anderen Wärme produzierenden Verstärker betrieben werden.

Verwenden Sie ausschließlich das mitgelieferte, mit dem Stromnetz in Ihrer Region kompatible Netzkabel.

Netzkabel müssen sehr sorgfältig behandelt werden und müssen bei jeglichem Dofekt umgehend ausgetauscht worden.

Entfernen Sie niemals den Erdungskontakt des Netzkabels.

Wenn Sie das Gerät längere Zeit nicht verwenden, ziehen Sie das Netzkabel.

Geräte der Schutzklasse 1 dürfen nur an eine geerdete Steckdose angeschlossen werden.

Der Stecker des Netzkabels muss jederzeit gut erreichbar sein.

Vor dem Einschalten müssen die Lautsprecher wie im Handbuch beschrieben mit den vom Hersteller empfohlenen Kabeln angeschlossen werden.

Ersetzen Sie beschädigte Sicherungen immer durch Sicherungen gleichen Typs.

Manipulleren Sie niemals den Schutzleiter des Netzsteckers.

Hohe Lautsprecherpegel können zu dauerhaften Hörschäden führen. Halten Sie sich nicht in direkter Nähe von mit hoher Lautstärke betriebenen Lautsprechern auf. Falls Sie längere Zeit hohen Lautstärken ausgesetzt sind, verwenden Sie einen Gehörschutz.

Falls das Gerät trotz bestimmungsgemäßer Verwendung nicht normal funktioniert, wenden Sie sich an einen qualifizierten Service-Techniker.

Das amerikanische Amt für Sicherheit und Gesundheitsschutz am Arbeitsplatz (OSHA) hat folgende Grenzwerte für Lärmbelastung festgelegt:

Dauer pro Tag in Stunden. Lärmpiegel in dBA, langsame Ansprechzeit

8	90
6	92
4	95
3	97
2	100
1 12	102
1		105
1/2		110

¼ oder weniger 115

Laut OSHA kann jede Belastung oberhalb der angegebenen Grenzwerte zu einem partiellen Hörverlust führen.

Wird dieses Verstärkersystem bei Pegeln oberhalb der angegebenen Grenzwerte betrieben, muss ein Gehörschutz (Ohrstöpsel oder Gehörschutzkopfhörer) getragen werden, um einem dauerhaften Gehörschaden vorzubougon. Um sich gegen die potenziellen Gefahren hoher Schalldruckpegel zu schützen, sollten alle Personen, die Geräten mit hohen Schalldruckpegeln (wie z. B. ciesem Verstärker) ausgesetzt sind, für die Dauer des Betriebs einen Gehörschutz tragen.

Elektrische und elektronische Geräte dürfen nicht im Hausmüll, sondern nur den staatlichen bzw. kommunalen Vorgaben entsprechend entsorgt worden.

Einleitung

Vielen Dank, dass Sie sich für diesen Blackstar ID:CORE V4 Verstärker entschieden haben. Dieser Amp ist wie alle unsere Verstärker das Ergebnis unzähliger Stunden akrilischer Arbeit durch unser erstklassiges Entwickler-Team. Die erfahrenen Musiker des Blackstar-Teams aus Northampton (UK) verfolgen ein einziges Ziel: Gitaristen das bestmögliche Equipment zur Verfügung zu stellen, damit diese sich optimal selbstverwirklichen können.

Alle Blackstar-Produkte wurden sowohl während der Entwicklung als auch im Live-Betrieb auf Herz und Nieren getestet, um sicherzustellen, dass sie in puncto Zuverlässigkeit, Qualität und SOUND absolut kompromisslose Ergebnisse liefern.

Der ID:CORE V4 ist eine wirklich bahnbrechende Neuvorstellung, die einzigartige Innovationen mit intuitiv-traditionellen Bedienelementen und einer vielsaltigen Programmierbarkeit kombiniert. Der ID:CORE ist einer der weltweit meistverkauften Digitalverstärker und hat den Standard für kompakte, leistungsfähige und vielseitige Verstärker gesetzt.

Bitte lesen Sie dieses Handbuch aufmerksam durch, um Ihr neues Blackstar-Produkt optimal nutzen zu können.

Wenn Sie mehr über die Blackstar-Produktrelhe erfahren möchten, besuchen Sie unsere Webseite unter www.blackstaramps.com.

Vielen Dank!

Das Blackstar-Team

Merkmale

Seit 2007 haben Blackstar sehr viel für die Innovation von Gitarrenverstärkem getan. Der ID:CORE V4 ist nun das Ergebnis jahrelanger technischer Forschung und Entwicklung. Diese Verstärker bieten die gewohnt intuitiven Bedienelemente eines traditionellen Amps, sind aufgrund ihrer Programmierbarkeit aber deutlich vielseitiger. Mit den einzigartigen Bedienelementen können Sie Ihren ganz persönlichen Gitarrensound kreieren.

Der Voice-Regler bietet sechs unterschiedliche Einstellungen – Clean Warm, Clean Bright, Crunch, Super Crunch, OD 1 und OD 2. In Verbindung mit dem für Blackstar patentierten ISF-Regler erzielen Sie genau den gewünschten Sound.

Die Effekt-Sektion erzeugt extrem breite Stereo-Modulations-, Delay- und Reverb-Effekte in Studio-Qualität, die Sie zusammen mit Ihren Sounds abspeichern können.

Mit Hilfe unserer Architect Software gestaltet sich die tiefgreifende Editierung ebenso wie das Speichern von Patches extrem einfach. Patches können über die Online Community hochgeladen, heruntergeladen und ausgetauscht werden. Durch Anschluss eines USB-Kabels können Sie gleichzeitig das Direkt- wie das bearbeitete Audiosignal für die Aufnahme an den Computer senden.

Die Blackstar ARCHITECT Software enthält zudem Cab Rig Lite, unsere moderne und fortschrittliche Lautsprechersimulation, die den Sound und das Spielgefühl einer Gitarrenlautsprecherbox unglaublich detailliert nachbildet.

Über den LINE IN / STREAMING-Eingang können Sie Ihren ID:CORE V4 an ein Musikgerät wie z.B. ein Mobiltelefon oder einen Drum Computer anschließen und dazu spielen. Sie können auch ein geeignetes 3,5-mm-TRPS-Kabel verwenden, um die Live-Streaming Funktion mit einem kompatiblen Gerät zu nutzen.

Der ID:CORE V4 verfügt jetzt über eine Leistungsreduzierung auf 1 W, die es Ihnen ermöglicht, mit geringerer Lautstärke zu spielen, ohne dabei an Klangqualität ein -büßen zu müssen.

Der ID:CORE STEREO 10 V4 Bluetooth ermöglicht die Audiowiedergabe über Bluetooth und macht es damit so einfach wie nie zuvor, zu ihren Lieblingssongs zu jammen.

Factory Reset

Die Werks-Patches und -Einstellungen können im Verstärker zu jeder Zeit wiederhergestellt werden. Halten Sie die Tasten MOD, DLY und REV gleichzeitig gedrückt, während Sie den Verstärker einschalten.

Über die Voice-LEDs wird nun angezeigt, dass die Werkseinstellungen wiederhergestellt werden. Wenn Sie eine der Tasten MOD, DLY und REV loslassen, bevor die Voice-LEDs alle Farben durchlaufen haben und erloschen sind, wird der Vorgang abgebrochen und der Verstärker wird nicht zurückgesetzt.

WICHTIGER HINWEIS:

Durch diesen Vorgang werden alle vom Anwender gespeicherten Patches und Einstellungen überschrieben.

Vorderseite

1. Input

Hier schließen Sie Ihre Gitarre an

Verwenden Sie in jedem Fall hochwertige geschirmte Gitarrenkabel.

2. Voice

Der Voice-Regler verändert das Preamp-Voicing im Bereich von extrem clean bis extrem übersteuert.

■ Clean Warm – Klassischer Clean-Sound

■ Clean Bright – Boutique Clean, verzerrt bei höheren Lautstärken

■ Crunch – Klassischer Crunch-Sound mit mittlerem Gain-Overdrive

■ Super Crunch – Moderner Sound mit übersteuertem Gain und mehr Druck im Vergleich zu Crunch

■ OD 1 – „Aufgebohrter“ Overdrive-Sound über das Master Volume für singende Soli

■ OD 2 – Straffer Rhythmus-Sound für Metal mit mittenbetontem Overdrive

Diese Einstellung wird beim Silchem eines Patches gespeichert.

3. Gain

Mit dem Gain-Regier steuern Sie den Grad der Übersteuerung bzw. Verzerrung. Niedrige Einstellungen (gegen den Uhrzeigersinn) liefern cleane bis angezerte Sounds. Wenn der Gain-Regler im Uhrzeigersinn aufgedrennt wird, nimmt der Verzerrungsgrad mehr und mehr zu und wechselt von crunchigen Sounds bis hin zu stark verzerten Sounds in der Extremposition. Diso Einstellung wird beim Sichern eines Patches gespeichert.

4. Volume

Dieser Regier steuert die Aussteuerung des Preamps. Hohe Einstellungen für Volume sorgen für Verzerrungs- und Kompressionseffekte wie bei einer Röhrenendstufe. Hierbei handelt es sich um eine globale Einstellung, die nicht in den Patches gespeichert wird.

5.ISF

Mit dem ISF-Regler finden Sie immer die gesuchte Klangfäroung. Bei Einstellungen gegen den Uhrzigersinn besitzt der Amp einen „amorikanischen“ Sound-Charakter mit einem knackigen Bassfundament und aggressiveren Milten. Bei Einstellungen im Uhrzeigersinn erzeugt der Amp einen „britischen“ Sound, der deutlich erdiger und weniger aggressiv kingt. Das führt letztlich zu einem vertrauten, musikalischen Verhalten. Diese Einstellung wird beim Sichern eines Patches gespeichert.

6. MOD (Modulation)

Mit diesem Schalter (do-jaktivleren Sie den Modulationseffekt oder wählen ihn zur Editierung aus. Diese Einstellung wird beim Sichern eines Patches gespeichert.

7. DLY (Delay)

Mit diesem Schalter (de-)aktivieren Sie den Delay-Effect oder wählen ihn zur Editierung aus. Diese Einstellung wird beim Sichern eines Patches gespeichert.

8. REV (Reverb)

Mit diesem Schalter (de-)aktivieren Sie den Reverb-Effekt oder wählen ihn zur Editierung aus. Diese Einstellung wird beim Sichern eines Patches gespeichert.

Die Tasten-LEDs der drei Effekt-Schalter geben den Status des jeweiligen Effekts an:

LED Effekt-Status Beschreibung

LED inaktv Effekt aus Effekt inaktv
LED rot Effekt an, aber nicht für die Editierung aus gewählt	-	Effekt ist aktiv, wird aber nicht über die Effekt-Regler auf der front gesteuert
LED grün	Effekt an und für die Editierung ausgewählt	Effekt ist aktiv und wird über die Effekt-Regler gesteuert
Ein wiederholtes Drücken der Effekt-Schalter auf der Vorderseite hat den folgenden Effekt

Aktuelle Effect Staat Weiter Effect Staat

Effekt aus Aktiviert den Effekt und setzt ihn in den „fokus“. Der bisherige „fokus“-Effekt wird in den Status „On“ geschaltet
Effekt aktiv, aber nicht im „Fokus“	Seizt den Effekt in den Fokus. Der bisherige „Fokus“. Effekt wird in den Status „On“ geschaltet
Effekt aktiv und im „Fokus“ Schaltet den Effekt aus. Wenn ein (oder mehrare) andere(?) Effekt aktiv ist, bleibt der bisherige „Fokus“-Effekt weiterhin im „Fokus“.

ANMERKUNG: Es kann immer nur ein Effekt im „Fokus“ sein.

9. Effekt-Typ

Hier wählen Sie den Effekt-Typ und editieren einen Parameter des aktuellen „Fokus“-Effekts (Modulation, Delay oder Reverb).

Jedes Segment steht für einen anderen Effekt (vier für jeden Effekt-Typ). Eine LED zeigt, welcher Effekt-Typ momentan aktiv ist. Der Regelweg innerhalb des „Segments“ verändert den jeweiligen Effekt-Parameter. In der Effekt-Tabelle weiter unten sind alle einstellbaren Parameter aufgelistet:

Diese Einstellung wird beim Sichern eines Patches gespeichert.

10. Effekt-Level

Dieser Regler verändert einen Effekt-Parameter. Bei Modulations- und Delay-Ellekten können Sie mit dem Level-Regler bei gehaltenem Tap-Taster (11) die Rate/Time des Effekts verändern.

In der Effekt-Tabelle weiter unten sind alle einstellbaren Parameter aufgelistet: Diese Einstellung wird beim Sichern eines Patches gespeichert.

11. Tap-Taster

Der Tap-Taster dient zur Eingabe der Rate/Time des Effekts, der sich aktuell im „Fokus“ befindet. Die Dauer zwischen jedem Drücken des Tap-Tasters bestimmt die Rate-Einstellung.

Nach der Einstellung blinkt die Tap-LED in der Geschwindigkeit, die für den Effekt im „Fokus“ eingegeben wurde.

In der folgenden Effekt-Tabelle sind alle einstellbaren Parameter aufgelistet:

Effekt-Tabelle

Effekt	Segment-Parameter	Level-Parameter	Tap-Parameter
MODULATION
Phaser	Mix	Depth	Speed
Flanger	Feedback	Depth	Speed
Chorus	Mix	Depth	Speed
Tremoro	Tiella per Frequenz-Modulation	Tiella per Ampliuden-Modulation	Speed
DELAY
Linear	Feedback	Delay-Pagel	Time
Analogus	Feedback	Delay-Pagel	Time
Tape	Feedback	Delay-Pagel	Time
Muti	Feedback	Delay-Pagel	Time
REVERB
Room	Size	Reverb-Pagel	-
Hall	Size	Reverb-Pagel	-
Spring	Size	Reverb-Pagel	-
Plate	Size	Reverb-Pagel	-

Diese Einstellung wird beim Sichern eines Patches gespeichert.

12. Power-Schalter

Mit diesem Schalter wird der Verstärker ein- bzw. ausgeschaltet: Der weiße Punkt markiert die Position ON.

13. USB

Schließen Sie hier ein USB-C-Kabel an, um den Verstärker mit einem Windows PC oder einem Mac zu verbinden. Die ARCHITECT-Software von Blackstar bietet zahlreiche Funktionen und kann unter dem Link https://architect.blackstaramps.com heruntergeladen werden.

Lesen Sie dazu den Abschnitt USB Audio auf Seite 15.

ANMERKUNG: Der Verstärker wird innerhalb der Aufnahme-Software auf dem Computer als Audio-Interface angezeigt.

14. Manual

Drücken Sie diese Taste, um zwischen den Modi Patch und Manual umzuschalten. Im Manual-Modus entspricht der Sound den aktuellen physikalischen Positionen der Regler. Dies gilt für die Regler Voice, Gain, Volume und ISF. Alle Effekte, die beim Umschalten in den Manual-Modus aktiv sind, werden abgeschaltet.

Im Manual-Modus können alle Regler auch weiterhin über die Blackstar ARCHITECT Software gesteuert werden. Das hat aber zur Folge, dass der Sound nicht den physikalischen Positionen der Regler auf der Front entspricht.

Patch-Modus

Der Patch-Modus ist dann aktiv, wenn die Manual-LED (14) nicht leuchtet. Weitere Informationen dazu finden Sie im Abschnitt „Programmierung“ auf Seite 14.

Tuner-Modus

Durch gleichzeitiges Drücken der Tasten Tap (11) und Manual (14) für eine Sekunde aktivieren Sie den Tuner. Die LED der Recall-Anzeige (18) blinkt dauerhaft und zeigt so, dass der Tuner-Modus aktiv ist. Der Verstärkerausgang wird stummgeschaltet, wenn der Tuner-Modus aktiv ist.

Über die Voice-LEDs wird die Note angezeigt, die der gespielten Note am nächsten kommt.

Über die LEDs MOD, DLY und REV wird dargestellt, inwieweit die gespielle Note von der Referenzstimmung abweicht.

MOD-LED rot Note (Stimmung) ist zu hoch

DLY-LED grün Nata ist korraki gestirm

REV-LED rot Note (Stimmung) ist zu tief

Alle anderen LEDs auf der Vorderseite sind im Tuner-Modus inaktiv.

Durch Drücken einer beliebigen Taste verlassen Sie den Tuner-Modus.

15. Fußschalter (nur ID: CORE STEREO 20 und ID: CORE STEREO 40)

Schließen Sie einen (optional erhältlichen) Blackstar FS-11 Fußschalter an, um Ihren ID:CORE in einem der folgenden Modi zu steuern:

Voreinstellung Schaltet zwischen zwei Patches um, die Sie über ARCHITECT auswählen

Schaltet alle gespeicherten Patch-Effekte an oder aus

Alternative-Modus

Nächstea Patch

Vorheriges Patch

Im (über ARCHITECT ausgewählten) Alternative-Modus werden die Patches in der Schleife umgeschaltet. Wenn Sie bspw. im Modus OD2 nach oben schalten, wird die Voice Clean Warm aktiviert.

Im Manual-Modus hängt die Funktion der Taster des Fußschalters vom ihrem letzten Status ab. Durch Drücken von Taster 1 versetzen Sie den Verstärker wieder in den Patch-Modus. Durch Drücken von Taster 2 schalten Sie die Effekte ein bzw. aus, ohne in den Patch-Modus zu wechseln.

16. Line In / Streaming

Geben Sie Musik von Ihrem mobilen Gerät mit Hilfe eines 3,5mm Stereo-AUX-Kabels wieder (nicht im Lieferumfang enthalten). Zum Üben passen Sie die Lautstärke der externen Quelle an den Pegel Ihrer Gitarre an.

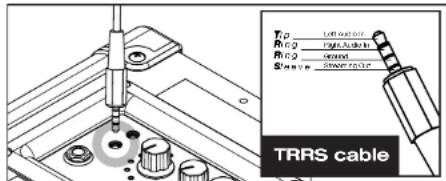

Mit Hilfe eines 3,5 mm TRRS-Miniklinkenkabels können Sie Ihren ID:CORE V4 als Interface zum Einspielen, Streamen, Üben und Aufnehmen auf Ihrem Mobilgerät nutzen. Im Gegensatz zu horkömmlichen 3,5 mm TRS-Miniklinkenkabeln, die lediglich die Audioausgabe von Ihrem Gerät erlauben (z. B. zur Ansteuerung eines Kopfhörers), können Audiosignale nach Anschluss eines TRRS-Miniklinkenkabels an Ihrem ID:CORE V4 gleichzeitig ausgegeben und empfangen werden. Auf diese Weise können Sie Audiomaterial von Ihrem externen Gerät wiedergeben und das Signal des ID:CORE V4 auf das externe Gerät speisen. Dank dieser Funktion können Sie Apps wie GarageBand und Instagram Live nach Anschluss eines einzigen Kabels nutzen.

So verwenden Sie Ihren ID:CORE V4 Verstärker als Interface für Live-Streaming:

1. Schließen Sie das 3,5 mm TRRS-Kabel an der Buchse LINE IN / STREAMING Ihres ID:CORE V4 an (siehe Abbildung oben).
2. Schließen Sie das andere Ende des TRRS-Kabels am 3,5 mm Miniklinkenanschluss eines kompatiblen Geräts an.

ANMERKUNG: Als Nutzer eines Apple iPhone/Tablets beachten Sie bitte Folgendes: Verwenden Sie zum Anschluss Ihres Mobilgeräts einen Lightning-auf-3,5-mm-Adapter (für maximale Kompatibilität empfehlen wir den Einsatz des offiziellen, von Apple gefertigten Kabels/Adapters).

1. Öffnen Sie die Software zur Audio-Aufnahme oder die Kamera-Anwendung auf Ihrem Telefon.
2. Drücken Sie auf Aufnahme, um zu testen, ob die Pegel laut und klar übertragen werden. Mit Hilfe der „Gain“-Regler in den Kanälen Ihres Verstärkers passen Sie den Pegel an, der auf Ihr Telefon gespeist wird.
3. Experimentieren Sie mit den Kanalreglem und -effekten Ihres ID:CORE V4 und passen Sie diese für einen perfekten Sound an.
4. Nehmen Sie hochwertige Videos, Audio-Memos und Live-Streams (für Instagram Live, Facebook, YouTube, Twitch u.v.m.) direkt aus Ihrem ID:CORE V4 auf.

17. CabRig & Kopfhörer

Cab Rig Lite ist unsere DSP-gestützte Lautsprecherboxen-Simulation der nächsten Generation, die den Sound und das Spielgefühl einer mikrofonierten Gitarrenbox unglaublich detailliert abbildet. Der fortschrittliche Algorithmus von Cab Rig Lite gibt ein natürlich klingendes Signal an einen angeschlossenen Kopfhörer, ein Aufnahmegerät, einen Live-Stream, ein PA-System oder eine Mischkonsole aus.

Um die Super-Wide-Stereo-Effekte zu nutzen, verwenden Sie ein Y-Kabel, das einen „3,5 mm Stereoklinkenstecker auf zwei Monoklinkenstecker“ splittet: So können Sie zwei Kanäle des Aufnahmegeräts oder Mixers ansteuern. Verwenden Sie in jedem Fall hochwertige geschirmte Kabel.

Mit dem Volume-Regler steuern Sie den Pegel aus.

ANMERKUNG: Die internen Lautsprecher des Verstärkers werden stummgeschaltet, wenn ein Kabel am CabRig & Kopfhörerbuchse

18. Recall-Anzeige

Die Recall-Anzeige zeigt, ob der aktuelle Parameterwert im Verstärker mit der physikalischen Position des zugehörigen Reglers auf der Vorderseite übereinstimmt oder nicht. Wenn Sie beispielsweise zu einem anderen Patch wechseln, entsprechen die Regler-Einstellungen auf der Frontseite mit Sicherheit nicht den Einstellungen, die Sie hören.

Um unerwünschte Pegelsprünge beim Einstellen der Parameter zu verhindern, haben die Regler auf der Front keine Funktion, bis die physikalische Position den aktuellen Parameterwert erreicht hat. In diesem Moment blinkt die Recall-Anzeige zweimal und der Regler „übernimmt“ die Parametersteuerung, sodass Sie den Wert anheben oder absenken können.

Die Recall-Anzeige blinkt jedes Mal, wenn ein physikalischer Regler die aktuell aktive und damit hörbare Einstellung überstreicht.

Recall ist für die Regler Gain und ISF aktiv.

Wenn der Tuner aktiv ist, blinkt die Recall-Anzeige dauerhaft.

19. Leistungsreduzierung

Mit Hilfe der Leistungsreduzierung kann der Benutzer die Ausgangsleistung auf 1W reduzieren, ohne den Klang zu beeinträchtigen:

Volle Leistung - Dies ist die Einstellung mit voller Leistung, welche den größten cleanen Headroom bietet.

1W - Dies ist die niedrige Leistungseinstellung, welche die Ausgangsleistung auf 1 Watt reduziert. Verwenden Sie diese Einstellung, wenn geringere Lautstärken zum Üben und Aufnehmen gewünscht sind.

20. Bluetooth-Schnittstelle (nur ID:CORE V4 10 Bluetooth)

Ihr ID: CORE V4 10 Bluetooth-Verstärker ist mit einer Bluetooth-Schnittstelle ausgestattet, über die Sie Ihre Lieblingsmusik drahtlos in Super Wide Stereo übertragen können. Die maßgefertigten Lautsprecher und das akustisch abgestimmte Gehäuse geben Ihre Musik in unglaublicher HiFi-Klangqualität wieder, von klaren Höhen bis hin zu tiefen, druckvollen Bässen. Drücken Sie diesen Schalter, um ein Bluetooth-Gerät mit Ihrem ID: CORE V4 10 Bluetooth-Verstärker zu koppeln und zwischen den Betriebsmodi umzuschalten (siehe unten). Wenn die Bluetooth-LED nicht leuchtet, ist die Bluetooth-Verbindung nicht aktiv.

Erkennungsmodus (langsames Blinken der LED)

Um ein Bluetooth-Gerät zum ersten Mal mit Ihrem ID:CORE V4 10 Bluetooth zu verbinden, müssen Sie eine "Kopplung" zwischen den beiden Geräten durchführen. Zum Koppeln drücken Sie einfach den Bluetooth-Schalter an Ihrem ID:CORE V4 10 Bluetooth-Verstärker, bis die Bluetooth-LED langsam blinkt. In diesem Zustand können andere Bluetooth-Geräte Ihren ID:CORE V4 10 Bluetooth-Verstärker "sehen" (daher der Begriff "Erkennbar") und eine Kopplungsanfrage stellen.

Während die Bluetooth-LED langsam blinkt, gehen Sie in das Menü Bluetooth-Einstellungen Ihres Bluetooth-Geräts und suchen Sie Ihren ID:CORE V4 10 Bluetooth-Verstärker in der Liste der verfügbaren Geräte. Ihr Verstärker wird als "ID V4 XX:XX" identifiziert, wobei XX:XX für die letzten vier Zeichen der eindeutigen ID Ihres Verstärkers steht. Wenn "ID V4 XX:XX" erscheint, wählen Sie einfach dieses Gerät aus und warten Sie einige Augenblicke, bis die Kopplung erfolgt ist. Sie werden einen Ton vom Verstärker hören, der signalisiert, dass ein Gerät erfolgreich verbunden wurde.

Wenn innerhalb des Zeitfensters für den Erkennungsmodus keine Kopplung erfolgt ist, schaltet sich die Bluetooth-Verbindung ab und wartet auf eine Benutzereingabe, um einen neuen Kopplungsversuch zu unternehmen. Drücken Sie einfach erneut auf den Bluetooth-Schalter, um den Erkennungsmodus ein weiteres Mal zu aktivieren und den Kopplungsprozess neu zu starten.

Wenn Sie den Bluetooth-Schalter im Erkennungsmodus drücken, wird Ihr ID:CORE V4 10 Bluetooth-Verstärker in den Scanning-Modus versetzt.

Scanning-Modus (schnelles Blinken der LED)

Der Scanning-Modus wird verwendet, um zuvor gekoppelte Bluetooth-Geräte wieder mit Ihrem ID:CORE V4 10 Bluetooth zu verbinden, wenn sie die Reichweite verlassen haben oder die Verbindung unterbrochen wurde. Vergewissem Sie sich, dass Ihr zuvor gepaarten Bluetooth-Gerät die Bluetooth-Konnektivität eingeschaltet hat, und rufen Sie den Scanning-Modus auf. Ihr Verstärker "scannt" nach zuvor gepaarten Geräten in Reichweite und versucht, die Verbindung wiederherzustellen, beginnend mit dem Gerät, das zuletzt verbunden war. Sie hören einen Ton vom Verstärker, welcher signalisiert, dass ein Gerät erfolgreich wiederverbunden wurde.

Wenn Sie zuvor Bluetooth-Geräte mit Ihrem ID:CORE V4 10 Bluetooth-Verstärker gekoppelt haben, schaltet er sich im Scanning-Modus ein. Wenn sich Ihr Bluetooth-Gerät in Reichweite befindet und die Bluetooth-Konnektivität eingeschaltet ist,

vorbindet sich Ihr Verstärker automatisch wieder mit Ihrem Gerät, so dass Sie sofort mit dem Streaming Ihrer Musik beginnen können.

Wenn Sie den Bluetooth-Schalter aus dem Scan-Modus heraus drücken, wird Ihr Verstärker in den Erkennungsmodus versetzt, um mit der Kopplung eines neuen Geräts zu beginnen.

Sie können Ihr Bluetooth-Gerät jederzeit von Ihrem Verstärker trennen, indem Sie entweder den Bluetooth-Schalter an der Vorderseite des Verstärkers gedrückt halten oder die Bluetooth-Funktion Ihres Geräts ausschalten. Der Verstärker gibt einen Ton aus, der signalisiert, dass ein Gerät getrennt wurde.

Durch das Zurücksetzen auf die Werkseinstellungen wird der Speicher des Verstärkers für zuvor gekoppelte Bluetooth-Geräte gelöscht. Sie müssen den Kopplungsprozess mit allen Geräten wiederholen, die Sie erneut verbinden möchten.

Rückseite

1. Netzteilbuchse

Hier schließen Sie das mitgelieferte DC-Netzteil an. Steilen Sie sicher, dass sich der Power-Schalter (12) immer in der Stellung OFF befindet, bevor Sie das Netzteil anschließen. Das Netzkabel muss an einer Stecklose angeschlossen werden, die in puncto Spannung, Leistung und Netzfrequenz den auf dem Netzteil vermerkten Spezifikationen entspricht. Im Zweifelsfall wenden Sie sich an einen qualifizierten Techniker/Elektriker.

2. Stereo Speaker Outputs - NUR FÜR ID: CORE STEREO 40H

Ihr ID: CORE Verstärker bietet ein stereophones Lautsprecherausgangspaar (1 x linker Kanal, 1 x rechter Kanal) zum Anschluss einer oder mehrerer externer Lautsprecherboxen. Die Impedanz der beiden separaten Lautsprecherausgänge beträgt jeweils mindestens 8 Ohm.

WARNUNG: Die Impedanz jedes Ausgangs darf niemals unter 8 Ohm liegen. Wenn die Impedanz von Verstärker und Lautsprecher nicht übereinstimmen, können ernsthafte Schäden am Verstärker auftreten.

Programmierung

Speichern von Patches

Ihr ID:CORE V4 Verstärker speichert 6 Patches (1 Patch pro Voice-Einstellung). Um den aktuellen Sound als Patch abzuspeichern, drücken und halten Sie die Manual-Taste für zwei Sekunden. Die LED der gewählten Voice blinkt und zeigt so, dass das Patch gespeichert wurde.

Das Speichern eines Patches überschreibt ein auf dem Speicherplatz eventuell vorhandenes Patch.

Patches können auch über die Blackstar Architect Software gespeichert werden.

ANMERKUNG: Jedern Patch in Ihrem ID:CORE V4 muss eine spezifische Voice-Einstellung zugewiesen sein – ein Clean-Warm-Patch muss also auch die Clean-Warm-Voice verwenden.

Patches laden Im Patch-Modus wählen Sie das gewünschte Voice-Patch einfach über den Voice-Regler aus.

Zudem können die Patches über die Blackstar ARCHITECT Software oder einen angeschlossenen Fußschalter (nur ID:CORE V4 STEREO 20 & ID:CORE STEREO 40) aufgerufen werden.

Anmerkung: Um ein Patch zu laden, muss der Patch-Modus aktiv sein – in diesem Fall leuchtet die Manual-LED nicht. Wenn Sie den Voice-Regler bedienen, während die Manual-LED leuchtet (Manual-Modus ist aktiv), wird nur die entsprechende Voice aufgerufen.

USB Audio

WINDOWS - Der Blackstar Amplification USB-Audio-Treiber wird für die Funktion unter Windows benötigt. Um den Treiber herunterzuladen, besuchen Sie bitte: www.blackstaramps.com/idcorev4-welcome/

MAC - Es ist keine Installation von Audiotreibern erforderlich. Schließen Sie Ihren Verstärker direkt an Ihren Mac an, um ihn als Plug-and-Play-Audio-Interface zu nutzen.

Eine kurze Anleitung zur USB Aufnahme mit minimaler Latenz finden Sie unter: www.blackstaramps.com/usbrecording

ANMERKUNG: Schließen Sie den Verstärker immer über einen Haupt-USB Port des Computers an (meist auf der Rückseite zu finden).

Der Verstärker erscheint innerhalb der Aufnahme-Software auf dem Computer als Audio-Interface. Der Ausgangspegel des USB-Signals Ihres ID:CORE V4 lässt sich unabhängig von der Lautsprecherlautstärke steuern, indem Sie die Tap-Taste (11) gedrückt halten und gleichzeitig den Gain-Regler (3) im Bedienfeld bedienen (siehe Abschnitt „Erweiterte Merkmale“ auf Seite 16). So erzielen Sie einen hohen Aufnahmepegel bei einer reduzierten, angenehreren Wiedergabelautstärke. Um den Amp ganz stummzuschalten, drohen Sie einfach den Volume-Regler im Bedienfeld ganz herunter.

Das Audiosignal Ihres Verstärkers wird über den USB Anschluss gleichzeitig über vier unabhängige Kanäle an Ihren Computer ausgegeben:

Kanal 1: Stereo-Lautsprecher-Simulation, linker Kanal – das bearbeitete Gitarrensignal mit der Lautsprecher-Simulation von Cab Rig Lite. Überträgt den linken Kanal der Super-Wide-Stereo-Effekte.

Kanal 2: Stereo-Lautsprecher-Simulation, rechter Kanal – das bearbeitete Gitarensignal mit der Lautsprecher-Simulation von Cab Rig Lite. Überträgt den rechten Kanal der Super-Wide-Stereo-Effekte.

Kanal 3: Preamp-Ausgang – das Signal der Voice- und EQ-Stufe des Vorverstärkers, Abgriff vor den Effekten und ohne Lautsprecher-Emulation. Ideal geeignet für den Einsatz mit Ihren eigenen Effekten und Plug-Ins zur Lautsprechersimulation in Ihrer Aufnahmesoftware/DAW.

Kanal 4: Unbearbeitetes Gitarrensignal – das unbearbeitete Signal Ihrer Gitarre. Nehmen Sie dieses Signal auf, wenn Sie es zu einem späteren Zeitpunkt per Reamping (siehe „Reamping“ weiter unten) bearbeiten möchten.

Diese Audiostreams können gleichzeitig mit Ihrer Aufnahmesoftware/DAW aufgenommen werden.

TIPP: Um einen extrem breiten Super-Wide Stereo-Sound aufzunehmen, der auf jedem Stereo-System optimal wiedergegeben wird, pannen Sie in der Mischung den linken Kanal der Stereo-Emulation zu 100% nach links und den rechten Kanal

zu 100% nach rechts.

Ihr ID: CORE V4 Verstärker lässt sich auch mit einem Audiosignal von Ihrem Computer speisen:

Kanal 1: Line-Eingang, linker Kanal – für das Monitoring oder die Wiedergabe von MP3-Dateien und Backing-Tracks. Das Signal wird über den linken Lautsprecher des Amps ausgegeben.

Kanal 2: Line-Eingang, rechter Kanal – für das Monitoring oder die Wiedergabe von MP3-Dateien und Backing-Tracks. Das Signal wird über den rechten Lautsprecher des Amps ausgegeben.

Kanal 3: Reamping-Eingang – über diesen Kanal speisen Sie ein zuvor auf genommenes, unbearbeitetes Gitarrensignal auf Ihren Verstärker, um es im Reamping-Modus zu bearbeiten.

Kanal 4: Nicht belegt.

Reamping

Über die ARCHITECT-Software von Blackstar kann der Verstärker in den Reamping-Modus versetzt werden. Hierbei handelt es sich um eine nicht-programmierbare Einstellung, die deaktiviert wird, wenn wahlweise das USB-Kabel entfernt oder der Verstärker ausgeschaltet wird.

Wenn der Reamping-Modus aktiviert ist, kann der Verstärker ein zuvor aufgenommenes, trockenes Gitarrensignal über den USB-Ausgang 3 annehmen und ein vollständig vorarbeitetes Audiosignal über die USB-Eingänge 1 + 2 zurückgeben. Dieses Signal kann dann mit einer Aufnahmesoftware auf einem angeschlossenen PC oder Mac aufgenommen werden. Bitte beachten Sie, dass Sie für die Nutzung des Reamping-Modus Ihre Recording-Software so einstellen müssen, dass der ID:CORE V4 als Audio-Interface eingerichtet ist.

TIPP: Für das Reamping muss zum Zeitpunkt der Aufnahme eine trockene Gitarrenspur aufgezeichnet worden sein. Sie können den USB Kanal 4 Ihres ID:CORE V4 verwenden, um eine trockene Gitarrenspur neben den Kanälen 1 und 2 aufzuzeichnen, damit Sie die Möglichkeit haben, diese zu einem späteren Zeitpunkt zu reampen.

HINWEIS: Wenn Sie Ihren ID:CORE V4 im Re-Amping-Modus mit einem anderen Interface und Studiomonitoren verwenden möchten, müssen Sie ein "aggregate device" einrichten, mit dem Sie mehrere Interfaces gleichzeitig verwenden können.

Auf dem Mac können Sie ein "aggregate device" über die Audio/Midi-Einstellungen des Betriebssystems erstellen.

Unter Windows können Sie ein "aggregate device" mit dem kostenlosen Tool ASIC4ALL erstellen.

Ihr ID: CORE V4 Verstärker bietet erweiterte Merkmale, die sich speziell an Anwender richten, die etwas in die Tiefe gehen und das Maximum aus Ihrem Verstärker herausholen möchten. Zu diesen Merkmalen gehören Funktionen, die keine separaten Bedienelemente auf der Vorderseite des Verstärkers zur Verfügung

stehen, sondern auf die Sie durch Halten des Tap-Tasters (11) als „Shift-Taste“ und über andere Bedienelemente zugreifen.

Unabhängige Lautstärke für die Musikwiedergabe – Tap + Volume

In der Regel wird die Lautstärke der Musikwiedergabe, die wahlweise über Bluetooth oder am MP3/Line-Eingang anliegt, direkt über das Wiedergabegerät gesteuert. Bei einer ruhlgem Umgebung oder aus praktischen Gründen können Sie die Wiedergabelautstärke jedoch an Ihrem ID:CORE Verstärker noch weiter reduzieren, indem Sie den Tap-Taster (11) gedrückt halten, während Sie den Volume-Regler (4) auf der Vorderseite bedienen.

USB-Aufnahmepegel - Tap + Gain

Wie im Abschnitt zu USB Audio (siehe Seite 16) erwähnt können Sie die Wiedergabe-Lautstärke des USB-Audiosignals von Ihrem ID:CORE Verstärkers unabhängig vom Lautsprecher Ihres Verstärkers aussteuern, indem Sie den Tap-Taster (11) gedrückt halten und den Gain-Regler (3) auf der Vorderseite bedienen.

USB-Aufnahmepegel - Tap + Effects Level

Wie im Abschnitt zum Effektpegel (siehe Seite 11) erwähnt können Sie die Geschwindigkeit/Dauer der Modulations- und Delay-Effekte steuem, indem Sie den Tap-Taster (11) gedrückt halten und den Regler Effect Level (10) auf der Vorderseite bedienen. So können Sie eine Einstellung für ein spezifisches Effekt-Tempo treffen und müssen es nicht über den Tap-Taster eingeben.

Firmware Update

Firmware-Aktualisierungen werden über die Blackstar ARCHITECT Software ausgeführt. Eine aktuelle Version der Blackstar ARCHITECT Software wird zu jedem Update veröffentlicht.

Wenn der (über USB) mit der ARCHITECT-Software verbundene Verstärker eine neuere Firmware erkennt, wird eine Meldung eingeblendet, die eine Installation dieser aktuellen Daten empfiehlt. Während der Aktualisierung können die Regler am Verstärker nicht bedient werden. Die Voice-LEDs auf der Vorderseite leuchten für die Dauer des Aktualisierungsvorgangs.

Der Verstärker darf während der Firmware-Aktualisierung nicht ausgeschaltet werden. Wenn der Amp während der Aktualisierung ausgeschaltet wird, können die Regler am Verstärker auch nach dem Einschalten eventuell nicht mehr bedient werden und der Verstärker gibt keinen Sound aus. Die Voice-LEDs blinken zyklisch und zeigen damit an, dass keine gültige Firmware im Verstärker installiert ist.

Wenn bei der Aktualisierung der Firmware Probleme auftreten, können Sie den Verstärker auch gezielt im Update-Modus einschalten. Halten Sie die Tasten Manual (14) & MOD (5) gleichzeitig gedrückt, während Sie den Verstärker einschalten: Der Verstärker wird im Update-Modus gestartet, was durch die zyklisch blinkenden VoiceLEDs angezeigt wird. Verbinden Sie den Verstärker mit der Blackstar ARCHITECT Software, um mit der Firmware-Aktualisierung zu beginnen.

Der Verstärker muss mit der Blackstar ARCHITECT Software verbunden sein, um eine gültige Firmware zu installieren. Die Aktualisierung wird automatisch ausgeführt, wenn die Blackstar ARCHITECT Software erkennt, dass sich der Verstärker im Update-Modus befindet.

Technische Spezifikationen

ID:CORE Stereo 10 V4

Leistung: 10 Watt

Lautsprecher: 2x5 Watt

Gewicht (kg): 3,7

Abmessungen (mm): 340(W) x 265(H) x 185(D)

ID:CORE Stereo 10 V4 Bluetooth

Leistung: 10 Watt

Lautsprecher: 2x5 Watt

Gewicht (kg): 3,7

Abmessungen (mm): 340(W) x 265(H) x 185(D)

ID:CORE Stereo 20 V4

Leistung: 20 Watt

Lautsprecher: 2x10 Watt

Gewicht (kg): 5,2

Abmessungen (mm): 375(W) x 292(H) x 185(D)

Fußschalter (nicht mitgeliefert): FS-11, FS-18 oder FS-22 Fußschalter

ID:CORE Stereo 40 V4

Leistung: 40 Watt

Lautsprecher: 2x20 Watt

Gewicht (kg): 6,2

Abmessungen (mm): 434(W) x 336(H) x 185(D)

Fußschalter (nicht mitgeliefert): FS-11, FS-18 oder FS-22 Fußschalter

Avertissement!
