MANUAL DE USUARIO ID:CORE Stereo 10 V4 BLACKSTAR
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
- Lea estas instrucciones.
- Guarde estas instrucciones.
- Preste atención a todas las advertencias.
- Siga todas las instrucciones.
- No utilice este aparato cerca del agua.
- Solo limpiar con un trapo seco.
- No bloquee ninguna salida de ventilación.
- Haga la instalación acorde con las instrucciones del fabricante.
- No lo instale cerca de fuentes de calor como radiadores, estufas u otros aparatos (por ejemplo amplificadores) que producen calor.
- No anule el propósito de seguridad del enchufe polarizado o con conexión a tierra. Los enchufes polarizados disponen de dos clavijas, una de mayor tamaño que la otra. Un enchufe de toma a tierra tiene dos clavijas y una tercorá de toma a tierra. La clavija ancha en el enchufe polarizado o la tercera clavija en el de toma a tierra se proporcionan para su seguridad. Si el enchufe suministrado no encaja en la toma, póngase en contacto con un electricista para sustituir la toma antiglua.
- Proteja el cable de alimentación para no caminar sobre él ni pellizcarlo, particularmente en los enchufes, los receptáculos de conveniencia y en el punto donde éstos salen del aparato.
- Use sólo los acoples/accesorios especificados por el fabricante.
- Desenchufe el aparato durante tormentas eléctricas o cuando no se utilice por periodos prolongados.
- Toda reparación debe ser realizada por personal cualificado. Las reparaciones deberán realizarse cuando el aparato se estropec de cualquier forma, cuando se daíte la clavía o el cable de alimentación, se derramen líquidos o caigan objetos dentro del aparato, cuando éste hay sido expuesto a la lluvia o a la humedad, cuando no funcione de manera normal o cuando se haya caído.
"PARA DESCNECTAR POR COMPLETO ESTE APARATO DE LA ELECTRICIDAD, DESENCHUFE EL CABLE DE ALIMENTACIÓN DE LA TOMA PERTINENTE TOMA DEL PANEL POSTERIOR DEL MISMO".
"ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIOS Y DESCARGAS ELECTRICAS, NO EXPONGA ESTE APARATO A LLUVIA NI HUMEDAD. EL APARATO NO DEBERA EXPONERSE A GOTEOS NI SALPICADURAS Y NINGUN OBJETO CON LIQUIDO, COMO UN JARRON, DEBERA COLOCARSE SOBRE EL APARATO".
Éste símbolo tiene la intención de alertar al usuario de que existen instrucciones de operación y mantenimiento importantes en esta guía que acompaña al aparato.
Este símbolo está destinado a alertar al usuario de la presencia de "tensión peligrosa" sin aislamiento dentro del gabinete del producto, que puede tener la suficiente magnitud para producir descarga eléctrica.
BLACK ★
5554 5!
¡AVISO!
Importante Información de seguridad
LEA LA SIGUIENTE INFORMACIÓN DETENIDAMENTE Y CONSERVE
LAS INSTRUCCIONES PARA FUTURAS CONSULTAS.
SIGA TODOS LOS AVISOS E INSTRUCCIONES MARCADAS EN LOS
PRODUCTOS.
¡PELIGRO! Alto voltaje interno.
No abra la tapa del equipo. No hay partes utilizables para otros fines en este equipo. Remita cualquier anomalía al servicio técnico cualificado.
Utilice trapos secos para su limpleza.
Se puede formar condensación dentro del amplificador si este se ha movido de un lugar frío a otro más cálido. En el caso de que se moviera el amplificador de un sitio más frío a otro más cálido o a la inversa, deje un rato el amplificador sin encender para que este alcance la temperatura media del nuevo lugar.
Las modificaciones no autorizadas están expresamente prohibidas por Blackstar Amplification LTD.
Nunca apoye objetos en ninguno de los agujeros de ventilación localizados en las tapas del equipo.
No exponga los equipos a la lluvia, líquidos o humedad de cualquier tipo.
No ponga los equipos en carretillas o mesas inestables. El equipo puede caer dañándose seriamente, así como a otras personas.
No cubra o bloquee los agujeros de ventilación y apertura.
Este producto no debe ser expuesto cerca de una fuente de calor como puede ser un radiador, estufa o cualquier productor de calor o amplificador.
Use sólo la fuente de alimentación que sea compatible con los voltajes utilizados en el área donde esté.
La fuente de alimentación debe ser manejada con cuidado y debe ser reemplazada en caso de cualquier daño.
Nunca rompa la toma de tierra sobre el cable de la corriente.
El cable de la corriente deberá ser desconectado cuando la unidad no vaya a ser usada durante un tiempo.
Antes de encender un cabezal, la pantalla deberá estar conectada como se describe en el libro de instrucciones utilizando los conductores recomendados por el fabricante.
Reemplace siempre los fusibles dañados por otros de características idénticas.
Nunca desconecte el protector de la toma de tierra.
La potencia de sonido de los altavoces cuando los niveles son altos puede causar dario permanente. Se debe evitar por tanto la exposición directa a loa altavoces cuando estos estén operando a un alto nivel. Usa siempre protectores auditivos ante una exposición prolongada.
Si el producto no funcionara una vez seguidas todas las instrucciones, remitalo a un servicio técnico cualificado.
Sólo es adecuado su uso en condiciones climáticas no tropicales.
Máxima temperatura ambiente para el correcto funcionamiento: 35°C
Asegúrese siempre de que el cable de corriente está conectado a un enchufe con toma tierra.
Voltaje: 100-240V\~ 50/60Hz
Este amplificador ha sido solamente diseñado y testeado hasta una altura máxima de 2000m.
BLACK ★
La oficina Americana de Protección de la Salud ha especificado los siguientes niveles admisibles de exposición de ruido:
DURACIÓN POR DÍA Y HORAS NIVEL DE SONIDO DBA BAJA RESPUESTA
| 8 | 90 | |
| 6 | 92 | |
| 4 | 95 | |
| 3 | 97 | |
| 2 | 100 | |
| 112 | 102 | |
| 1 | 105 | |
| 12 | 110 | |
| 14 or less | 115 |
Cualquier exposición por encima de los límites mencionados puede provocar pérdidas auditivas.
Los tapones protectores deben ser utilizados cuando se opere este amplificador para prevenir una pérdida de oído permanente si la exposición es excesiva o está por encima de los limites descritos arriba. Para prevenir contra una exposición pelligrosa a altos niveles de sonido se recomienda a todas las personas que puedan estar expuestas a niveles producidos por un amplificador como éste que protejan sus oldos mientras la unidad esté en funcionamiento.
Gracias por comprar este amplificador Blackstar ID:CORE V4. Como todos nuestros productos, este amplificador es el resultado de incontables horas de meticulosa investigación y desarrollo por parte de nuestro equipo de diseño de talla mundial. Con sede en Northampton (Reino Unido), el equipo de Blackstar está formado por músicos experimentados y el único objetivo del proceso de desarrollo es proporcionar a los guitarristas productos que sean las herramientas definitivas para expresarse.
Todos los productos Blackstar se someten a extensas pruebas de laboratorio y de carretera para garantizar que son realmente exigentes en términos de fiabilidad, calidad y, sobre todo, de TONO.
ID:CORE V4 representa un logro verdaderamente innovador, que combina innovaciones únicas, un conjunto de controles intuitivos y tradicionales y la versatilidad de la capacidad de programación. ID:CORE es uno de los amplificadores digitales más vendidos del mundo y ha establecido el estándar de amplificadores compactos, potentes y versátiles.
Por favor, lea atentamente este manual para asegurarse de que obtiene el máximo beneficio de su nuevo producto Blackstar.
Si lo gusta lo que oyo y quiere saber más sobre la gama de productos Blackstar, por favor visite nuestra página web en www.blackstaramps.com.
¡Gracias!
El equipo Blackstar
Especificaciones
Desde 2007, Blackstar ha liderado la innovación de la amplificación de guitarra. ID:CORE V4 representa la culminación de años de investigación y desarrollo técnico. Estos amplificadores tienen un juego de controles intuitivos como un amplificador tradicional, pero tienen la versatilidad de la capacidad de programación. Los controles exclusivos le permiten a usted, el guitarrista, diseñar su propio sonido.
El control Voice tiene seis ajustes diferentes - Clean Warm, Clean Bright, Crunch, Super Crunch, OD 1, OD 2. Cuando se usa junto con el control ISF patentado de Blackstar se puede obtener el tono exacto en el que está pensando.
La sección de efectos ofrece simultáneamente efectos de modulación, retardo y reverberación estéreo de calidad de estudio que puede guardar con su sonido.
La edición en profundidad y el almacenamiento de los patches es sencillo con nuestro software Architect. Los patches se pueden compartir, cargar y descargar a través de la comunidad en línea. Conectando un cable USB, puede enviar simultáneamente tanto el audio directo como el procesado a un ordenador para su grabación.
El software ARCHITECT de Blackstar también incluye Cab Rig Lite, nuestro simulador de altavoces avanzado de última generación que reproduce el sonido y la sensación de las cabinas de los altavoces de las guitarras con un detalle increíble.
La entrada LINE IN / STREAMING le permite conectar tu ID:CORE V4 a un dispositivo de música como un teléfono móvil o una caja de ritmos para tocar junto con él. También puede utilizar un cable TRRS de 3,5 mm adecuado para facilitar la entrada / salida Live Streaming con un dispositivo compatible.
ID:CORE V4 ahora tiene reducción de potencia hasta 1 W, lo que le permite tocar en volúmenes más bajos sin sacrificar la calidad tonal.
ID: CORE STEREO 10 V4 Bluetooth introduce la reproducción de audio via Bluetooth, haciendo más fácil que nunca tocar sus canciones favoritas.
Factory Reset
Los patches y ajustes de fábrica por defecto pueden restablecorse en su amplificador en cualquier momento. Simplemente mantenga pulsados los interruptores MOD, DLY y REV simultáneamente, mientras enclende el amplificador.
El LED de Voice hará una cuenta atrás para indicar que un reajuste de fábrica es inminente. Si alguno de los interruptores MOD, DLY y REV se libera antes de que los LED de Voice se hayan apagado, entonces la operación se cancela y el amplificador no se verá afectado.
Finalmente, apague el amplificador para completar el proceso. Cuando se encienda, su amplificador se restaurará a los ajustes predeterminados de fábrica.
NOTA IMPORTANTE: Este proceso sobrescribirá cualquier patch y configuración guardada por el usuario.
Panel frontal
1. Input
Conecte su guitarra aquí. Use siempre un cable de guitarra apantallado de buena calidad.
2. Voice
El control de Voice cambia la voz del preamplificador, que va de ultra limpio a extremadamente sobrocargado.
■ Clean Warm - Limpio Clásico
■ Clean Bright - Limpio Boutique, rompe cuando se toca con fuerza
■ Crunch - Sonido Crunch clásico con overdrive de ganancia media
■ Super Crunch - Una ganancia moderna con más pegada que Crunch
■ OD 1 - Hot-rodded Master Volume overdrive perfecto para osos solos suaves
■ OD 2 - Un tono ritmico de metal con overdrive de medios realizado.
Este ajuste se guarda cuando guarde un patch.
3. Ganancia
El control de ganancia ajusta la cantidad de overdrive o distorsión. Los ajustes bajos (en el sentido contrario a las agujas del reloj) emitirán un sonido limpio al borde de la ruptura. A medida que el control de Ganancia se gira en el sentido de las agujas del reloj, el sonido tendrá una mayor overdrive, pasando por hermosos tonos cujientes hasta que, en su posición máxima, se consiga un tono completamente distorsionado. Este ajuste se guarda cuando guarde un parch.
5.ISF
El control patentado ISF (Infinite Shape Feature) lo permite elegir la firma tonal exacta que prefierra. En el sentido contrario a las agujas del rejoi tiene una marca más americana con unos graves compactos y unos medios más agresivos, y en el sentido de las agujas del rejoi tiene una marca británica más "lefiosa" y menos agresiva. Esto lleva a una respuesta musical muy familiar. Este ajuste se guarda cuando guarde un patch.
6. MOD (Modulación)
Pulse este botón para activar o desactivar el efecto de modulación en estéreo o seleccionar el efecto para su edición. Este ajuste se guarda cuando guarde un patch.
7. DLY (Delay)
Pulse este botón para activar o desactivar el efecto de delay estéreo o seleccionar el efecto para su edición. Este ajuste se guarda cuando guarde un patch.
8. REV (Reverb)
Pulse este botón para activar o desactivar el efecto de reverb estéreo o seleccionar el efecto para su edición. Este ajuste se guarda cuando guarde un patch.
Para los tres botones/interruptores de los efectos, el LED muestra en que estado está el efecto:
LED Estado del efecto Descripción
| LLD apogado | Efecto desactivado Efecto no activo | |
| LLD rojo Efecto encendido pero no 'entocado' para edición | E efecto está activo, pero no se ve afectado por los conindas del afecto del panel frontal | |
| LED verde Efecto encendido y 'entocado' para edición | E efecto está activo y se ve afectado por los controles del efecto del panel frontal | |
NOTA: Solo puede haber un efecto 'enfocado' a la vez.
9. Tipo de efecto
Esto cambia el tipo de efecto y edita un parámetro del efecto actualmente "enfocado" (modulación, retardo o reverberación).
Cada segmento representa un efecto diferente (cuatro por cada tipo de efecto). Un LED muestra qué tipo de efecto está activo en ese momento. La distancia recomida por el "segmento" modifica un parámetro del efecto. En la tabla de efectos que figura a continuación se muestran los parámetros modificables.
Este ajuste se guarda cuando guarde un patch.
10. Nivel del efecto
Esto modifica el parámetro de un efecto. Para los efectos de modulación y retardo, al girar el control de nivel mientras se mantiene pulsado el botón Tap (11) se modifica la velocidad/tiempo del efecto.
En la tabla de efectos que figura a continuación se muestran los parámetros modificables.
Este ajuste se guarda cuando guarde un patch.HALL se encontrará, también, en el punto máximo de su nivel y mozcla.
11. Tap
El interruptor Tap se utiliza para establecer la velocidad/tiempo del efecto actualmente "enfocado". El tiempo que transcurre entre cada pulsación del botón Tap define la tasa establecida.
Una vez configurado, el LED de Tap parpadeará a tiempo con la tasa establecida del efecto 'enlocado' en ese momento.
La tabla de electos que se muestra a continuación muestra los parámetros modificables:
BLACK
Tabla de efectos:
| Efectos | Parámetro del segmento | Parámetro del nivel | Parámetro de Tap |
| MODULACIÓN | |||
| Praser | Mix | Depth | Speed |
| Chorus / Hanger | Morch | Mix | Speed |
| Envelope | Sensitivity Depth | ||
| Tremolo | Profundidad de modulación de la frecuencia | Profundidad de modulación de la amplitud | Speed |
| DELAY | |||
| Lineal | Feedback Nivel de Delay | Time | |
| Analogue | Feedback Nivel de Delay | Time | |
| Tape | Feedback Nivel de Delay | Time | |
| Mult | Feedback Nivel de Delay | Time | |
| REVERB | |||
| Room | Size | Nivel de Reverb | - |
| Hall | Size | Nivel de Reverb | - |
| Spring | Size | Nivel de Reverb | - |
| Plate | Size | Nivel de Reverb | - |
12. Interruptor de encendido
Este interruptor se usa para encender o apagar el amplificador; el punto blanco marca la posición de ON.
13. USB
Conecte un cable USB-C aquí para conectar el amplificador a una computadora Windows, PC o Mac. El software Architect de Blackstar ofrece una serie de características que incluyen Cab Rig Lite que puede descargarse desde https://architect.blackstaramps.com
Consulte la sección Audio USB en la página 15 para más información.
NOTA: El amplificador aparecerá en un ordenador personal como un dispositivo de captura de audio dentro del software de grabación.
14. Manual
Pulse este botón para altemar entre el modo Patch y el modo Manual. Cuando el amplificador está en modo Manual, el sonido reflejará la posición física actual de los mandos. Esto es aplicable a los knobs de Voice, Gain, Volume e ISF. Cualquier efecto que esté activo al cambiar a modo Manual se desactivará.
Mientras se está en Modo Manual cualquiera de los controles puede ser modificado por el software Blackstar Architect, pero esto significa que el sonido no representará las posiciones de los knobs en el panel frontal.
BLACK ★
6362 6
Modo Patch
El modo Patch viene indicado cuando el LED (14) Manual se ilumina. Consulte la sección Programación en la página 14 para más información.
Modo Tuner
Manteniendo pulsado el botón Reverb (8) durante un segundo se encenderá el afinador. El LED (18) del indicador Recall parpadeará continuamente para Indicar que el amplificador está en Modo Tuner (Afinador). La salida del amplificador se silenclará mientras esté en el Modo Tuner.
Los LEDs de Voice indicarán la nota más cercana a la nota que se esté tocando.
Clean Warm Cuerda 1 (E)
Clean Bright Cuerda 2 (A)
Crunch Cuercia 3 (D)
Super Crunch Guerda 4 (G)
OD 1 Cuerda 5 (B)
15. Pedal controlador (solo ID:CORE V4 STEREO 20, 40)
Conecte un pedal controlador FS-11, FS-18 ó FS-22 de Blackstar (no suministrado) para controlar su ID:CORE V4 en uno de los siguientes modos:
| Modo por defecto | Alterna entre 2 patches, seleccionables via Architect. | Alterna la activación de todos los efectos de patch guardados |
Modo alternativo
Patch abajo
Patch amiba

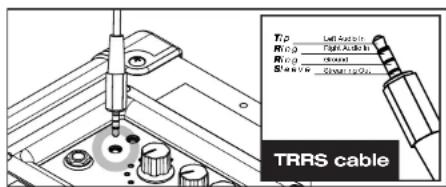

16. Line In / Streaming
Reproduce el audio de tu dispositivo móvil a través del ID:CORE mediante un cable AUX estéreo de 3,5 mm (no suministrado). Ajuste el volumen del reproductor para que coincida con el de su guitarra y así podrá tocar con acompañamiento.
Use un cable con conector TRRS de 3,5 mm para que su ID:CORE V4 sea una interfaz para reproducir, transmitir en directo, practicar y grabar en su dispositivo móvil. A diferencia de un cable de audio estándar con jack TRS de 3,5 mm que sólo permite enviar audio desde su dispositivo (por ejemplo, a sus auriculares), un cable con jack TRRS con su ID:CORE V4 permite enviar y recibir audio al mismo tiempo. Esto permite reproducir audio desde el dispositivo y enviar audio al dispositivo desde el ID:CORE V4. Esta función permite utilizar aplicaciones como GarageBand e Instagram en vivo con un solo cable.
Para usar su amplificador ID:CORE V4 como su interfaz de transmisión en directo:
- Conecte un cable TRRS de 3.5mm a la toma Line In / Streaming de su ID:CORE V4 (vea el diagrama de arriba).
- Conecte el otro extremo del cable TRRS a la entrada de 3.5mm de su dispositivo compatible.
NOTA: Usuarios de iPhone / Tabletas de Apple: Para conectarse a su dispositivo móvil, utilice un adaptador Lightning a 3.5mm (se aconseja utilizar un cable / adaptador oficial fabricado por Apple para garantizar la compatibilidad).
- Abra una aplicación de grabación de audio o una aplicación de cámara en su teléfono.
- Pulse grabar para comprobar que sus niveles son altos y claros. Utilice los controles de canal 'Ganancia' del amplificador para ajustar el nivel enviado a su teléfono.
- Pruebe y ajuste los controles de canal y los efectos de ID:CORE V4 para obtener un sonido óptimo.
- Grabe videos de alta calidad, memos de audio y transmisiones en vivo (directamente a Instagram Live, Facebook, YouTube, Twitch y más) directamente desde su ID:CORE V4.
17. CabRig™ & Phones
Cab Rig Lite es nuestro simulador de gabinete de altavoz DSP de última generación que reproduce el sonido y la sensación de cabina de guitarra con un micro en increíble detalle. El algoritmo avanzado de Cab Rig Lite proporciona un tono natural para la conexión a auriculares, a un dispositivo de grabación, a un flujo en directo, a un sistema de megafonia o a una mesa de mezclas.
Para aprovechar al máximo los efectos estéreo Super Wide, utilice un cable divisor "estéreo de 3.5 mm a dos jacks mono" para alimentar dos canales del dispositivo de grabación o de la mesa de mezclas. Utilice siempre un cable con pantalla de buena calidad.
Girando el knob de volumen se controlará el nivel.
NOTA: Los altavoces del amplificador se silenciarán cuando se conecte un cable al jack CabRig™ & Phones jack.
18. Indicador Recall
El Indicador Recall muestra si hay una falta de coincidencia entre el valor actual de un parámetro dentro del amplificador y el correspondiente control físico del panel frontal. Por ejemplo, cuando se cambia a un patch diferente, los controles del panel frontal pueden no siempre reflejar el ajuste que se está escuchando.
Para evitar saltos de nivel inesperados en el control que está ajustando, los controles del panel frontal no tendrán efecto sobre el sonido hasta que el control alcance el valor del parámetro actual. Una vez alcanzado, el indicador de recuperación (Recall) parpadea dos veces y el mando 'toma el control' del valor y puede aumentar o disminuir el valor.
El indicador de recuperación parpadeará cada vez que el knob físico 'pase' por el valor actualmente activo que está escuchando.
Recall está activo para la ganancia, el volumen y el ISF.
Cuando el Tuner esté activo, el indicador Recall parpadeará continuamente.
19. Reducción de Potencia
El botón de Reducción de Potencia permite al usuario reducir la etapa de salida desde la potencia máxima hasta 1W sin sacrificar el tono:
Potencia Máxima - Este es el ajuste de potencia máxima que proporcionará el mayor margen de volumen limpio.
1W - Este es el ajuste de baja potencia que reduce la salida a 1 vatio. Utilicelo cuando desee volúmenes más bajos para practicar y grabar.
20. Conectividad Bluetooth (ID:CORE V4 10 sólo Bluetooth)
Su amplificador ID:CORE V4 10 Bluetooth está equipado con conectividad Bluetooth para transmitir de forma inalámbrica su música favorita en Super Wide Stereo. Los altavoces de diseño personalizado y la carcasa acústicamente ajustada reproducen tu música con una increíble calidad de sonido de alta fidelidad, desde agudos nítidos y claros hasta graves profundos y contundentes. Pulsa este interruptor para emparejar un dispositivo Bluetooth con tu amplificador Bluetooth ID:CORE V4 10 y altemar entre los modos de funcionamiento (ver más abajo). Cuando el LED Bluetooth está apagado, la conectividad Bluetooth no está activa.
Modo visible (parpadeo lento del LED)
Para conectar un dispositivo Bluetooth a su ID:CORE V4 10 Bluetooth por primera vez, debe realizar un "emparejamiento" entre los dos dispositivos. Para realizar el emparejamiento, simplemente pulse el interruptor Bluetooth de su amplificador ID:CORE V4 10 Bluetooth hasta que el LED Bluetooth muestre un parpadeo lento. En este estado, otros dispositivos Bluetooth pueden "ver" su amplificador ID:CORE V4 10 Bluetooth (de ah el término "visible") y pueden solicitar el emparejamiento.
Mientras el LED Bluetooth parpadea lentamente, vaya a la página de configuración Bluetooth de su dispositivo Bluetooth y busque su amplificador Bluetooth ID:CORE V4 10 en la lista de dispositivos disponibles. Su amplificador se identificará como "ID V4 XX:XX", donde XX:XX son los cuatro últimos caracteres del ID exclusivo de su amplificador. Cuando aparezca "ID V4 XX:XX", simplemente selecciona este dispositivo y espera unos instantes a que se realice el emparejamiento. El
BLACK ★
amplificador emitirá un tono audible para indicar que el dispositivo se ha conectado correctamente.
Si no se ha realizado el emparejamiento dentro del tiempo de espera del Modo Visible, la conectividad Bluetooth se apagará y esperará a que el usuario intente un nuevo emparejamiento. Basta con pulsar de nuevo el interruptor Bluetooth para acceder de nuevo al Modo Visible y reiniciar el proceso de emparejamiento.
Si pulsa el interruptor Bluetooth mientras está en el modo Visible, el amplificador Bluetooth ID:CORE V4 10 pasará al modo de exploración.
Modo de Exploración (flash LED rápido)
El modo de exploración se utiliza para volver a conectar cualquier dispositivo Bluetooth previamente emparejado a su ID:CORE V4 10 Bluetooth si se ha sellido del alcance o se ha desconectado. Asegúrese de que su dispositivo Bluetooth previamente emparejado tiene la conectividad Bluetooth activada y entre en el modo de exploración; su amplificador "buscará" dispositivos previamente emparejados dentro del alcance e intentará reconectarlos, empezando por el dispositivo que se haya conectado más recientemente. El amplificador emitirá un tono para indicar que el dispositivo se ha reconectado correctamente.
Si has emparejado previamente algún dispositivo Bluetooth a tu amplificador Bluetooth ID:CORE V4 10, se encenderá en modo de exploración. Si su dispositivo Bluetooth está dentro del alcance y tiene la conectividad Bluetooth activada, el amplificador se volverá a conectar automáticamente a su dispositivo, lo que le permitirá comenzar a transmitir su música de inmediato.
Al presionar el interruptor Bluetooth desde el Modo de Exploración, su amplificador pasará al Modo Descubrible para comenzar a emparejar un nuevo dispositivo.
En cualquier momento, puede desconectar el dispositivo Bluetooth del amplificador manteniendo pulsado el interruptor Bluetooth del panel frontal del amplificador o desactivando la función Bluetooth del dispositivo. Escuchará un tono audible del amplificador para indicar que se ha desconectado un dispositivo.
Realizar un Restablecimiento de Fábrica borrará de la memoria del amplificador los dispositivos Bluetooth previamente emparejados. Tendrás que repetir el proceso de emparejamiento con cualquier dispositivo que desees volver a conectar.
Panel posterior
1. Entrada DC
La fuente de alimentación DC extraíble suministrada se conecta aquí. Asegúrese siempre de que el interruptor de alimentación (12) esté en la posición de apagado antes de conectar la fuente de alimentación. El cable sólo debe conectarse a una torna de corriente que sea compatible con los requisitos de voltaje, potencia y frecuencia indicados en la fuente de alimentación. En caso de duda, pida consejo a un técnico cualificado.
Opcionalmente, su ID:CORE V4 también puede funcionar con el PB-1 PowerBank de Blackstar (no suministrado). El PB-1 proporciona a su ID:CORE V4 energía portátil durante un máximo de 8 horas, dependiendo del uso.
BLACK ★
6766 6
Programación
Guardar Patches
Su amplificador ID: CORE V4 almacena 6 patches (1 patch por cada ajuste de Voice). Para almacenar el sonido actual como un patch, mantenga pulsado el interruptor Manual durante dos segundos. El LED de Voice seleccionado actualmente parpadeará para indicar que el patch ha sido guardado.
Al almacenar un patch se sobrescribirá cualquier patch anterior en esa ubicación. Los patches también se pueden guardar a través del software Architect de Blackstar.
NOTA: Cada patch en su ID:CORE V4 debe usar el ajuste asignado en Voice a ese patch i.e. El patch Clean Warm usa la voz Clean Warm.
Recuperación de patches
Cuando esté en el modo Patch, gire el control de Voice para elegir el patch de Voice deseado.
Los patches también se pueden recuperar a través del software Blackstar Architect o un pedal de control conectado (ID:CORE V4 STEREO 20, 40 solamente).
NOTA: Para recuperar un patch, el LED Manual debe estar apagado para indicar el modo Patch. Girar el control de Voice mientras el LED Manual está encendido (en Modo Manual) sólo seleccionará la voz indicada.
Audio USB
WINDOWS - El Controlador de Audio USB de Amplificación Blackstar es necesario para funcionar en Windows. Para descargar el controlador, visite: www.blackstaramps.com/idcorev4-welcome/
MAC - No es necesario instalar controladores de audio. Conecta tu amplificador directamente a tu Mac para usuario como interfaz de audio plug and play.
Para obtener una guía sobre la grabación en USB de baja latencia, visite: www.blackstaramps.com/usbrecording
NOTA: Conecte siempre el amplificador a través de un puerto USB principal, que a menudo se encuentra en la parte trasora del ordenador.
El amplificador aparecerá como un dispositivo de captura de audio dentro del software de grabación. El nivel de salida de la señal de audio USB de su amplificador ID:CORE V4 puede controlarse independientemente del volumen del altavoz de su amplificador manteniendo pulsado el interruptor Tap (11) mientras gira el control Gain (3) del panel frontal (consulte la sección Características avanzadas en la página 16). Esto le permitirá lograr un nivel de señal de grabación fuerte mientras monitoriza la salida a un nivel más bajo y cómodo, o incluso en silencio si lo prefiere; simplemente ponga el volumen del altavoz del amplificador a cero utilizando el control de Volumen del panel frontal.
La salida de audio a través de USB desde el amplificador directamente al ordenador se lleva a través de cuatro canales independientes y simultáneos:
Canal 1: Altavoz estéreo simulado, canal izquierdo – el sonido de guitarra completamente procesado, con simulación de cabina de altavoz Cab Rig Lite.
Contiene el canal izquierdo de los efectos estéreo Super Wide.
Canal 2: Altavoz estéreo simulado, canal derecho - el sonido de guitarra completamente procesado, con simulación de cabina de altavoz Cab Rig Lite. Contiene el canal derecho de los efectos estéreo Super Wide.
Canal 3: Salida del previo - El sonido del previo de la etapa de Voice y del ecualizador, tomado antes de los efectos, y sin ninguna emulación del gabinete del atavoz. Ideal para usar con sus propios efectos y plugins de emulación de gabinete de su software de grabación/DAW.
Canal 4: Señal de guitarra sin procesar – La señal tal y como sale de su guitara. Grabe esta señal para usarla más tarde durante el Reamping (vea la sección 'Reamping' más abajo).
Estos flujos de audio pueden ser grabados simultáneamente dentro de su software de grabación / DAW elegido.
CONSEJO: Para grabar un verdadero sonido con efecto estéreo Super Wide, que se recrea fielmente al reproducir las pistas grabadas en cualquier altavoz estéreo, gire el canal izquierdo emulado en estéreo al 100% a la izquierda de la mezcla y gire el canal derecho al 100% a la derecha.
Su amplificador ID:CORE V4 también puede recibir la entrada de audio de su ordenador:
Canal 1: Entrada de línea, canal izquierdo – utilizado para monitorización de audio o reproducción de MP3/ pistas de acompañamiento. Reproducción por el altavoz interno izquierdo.
Canal 2: Entrada de línea, canal derecho – utilizado para monitorización de audio o reproducción de MP3/ pistas de acompañamiento. Reproducción por el altavoz interno derecho.
Canal 3: Entrada Reamping – enviar una señal de guitarra no procesada y pregrabada a su amplificador para reamplificar, cuando esté en el Modo Reamping.
Canal 4: Sin utilizar.
Reamping
El amplificador puede cambiarse a modo de Reamping a través del software Blackstar Architect. Este es un ajuste no almacenable y se apagará cuando se retire el cable USB o cuando se apague el amplificador.
Cuando está activado, el modo de re-amplificación permite al amplificador aceptar una señal de guitarra en seco pregrabada a través de la salida USB 3 y devuelve una señal de audio totalmente procesada en la entrada USB 1 + 2. Esta señal de retorno se puede capturar utilizando un software de grabación en un PC o Mac conectado. Esta señal de retorno se puede capturar utilizando un software de grabación en el PC o Mac conectado. Por favor, ten en cuenta que para utilizar el modo Reamping necesitas tener tu software de grabación configurado para utilizar ID:CORE V4 como interfaz de audio.
CONSEJO: La re-amplificación requiere que se haya capturado una pista de guitarra en seco en el momento de la grabación. Puede utilizar el canal USB 4 de su ID:CORE V4 para grabar una pista de guitarra seca junto con los canales 1 y 2,
para tener la opción de reamplificarla posteriormente.
NOTA: Si desea utilizar ID:CORE V4 en modo re-amplificación con otra interfaz y monitores de estudio, deberá configurar un dispositivo de sonido agregado que le permita utilizar varias interfaces simultáneamente.
En Mac puede crear un dispositivo agregado utilizando las preferencias Audio/Midi del sistema operativo.
Puede crear un dispositivo agregado en Windows utilizando la herramienta gratuita ASIO4ALL.
Características avanzadas
Su amplificador ID: CORE V4 tiene otras características avanzadas que están dirigidas a usuarios más avanzados que disfrutan do sacar el máximo provecho de su amplificador. Estas características no tienen controles independientes en el panel frontal del amplificador, sino que se accede a ellas usando el interruptor de "Tap" (11) como una "tecla Mayús" y usando otros controles para acceder a estas características.
En la mayoría de los casos, el volumen de la reproducción de música a través de la entrada de MP3/linea se controla de forma eficaz directamente desde el dispositivo de reproducción. Para entornos más silenciosos y comodidad general, también puede reducir aún más el volumen de reproducción de música de su amplificador ID:CORE V4 con sólo mantener pulsado el interruptor Tap (11) mientras gira el control de volumen (4) del panel frontal.
Nivel de grabación USB - Tap + Gain
Tal y como se indica en la sección de audio USB (consulte la página 15), el nivel de salida de la señal de audio USB de su amplificador ID:CORE V4 puede controlarse independientemente del volumen del altavoz de su amplificador manteniendo pulsado el interruptor Tao (11) mientras se gira el control Gain (3) del panel frontal.
Velocidad / Tiempo del efecto - Tap + Nivel de los efectos
Como se indica en la sección de Nivel de Efecto (ver página 10), la velocidad / tiempo de los efectos de modulación y retardo se puede controlar manteniendo pulsado el interruptor Tap (11) mientras se gira el control de Nivel de Efecto (10) en el panel frontal. Esto puede ser muy útil para ajustar un tempo específico del efecto en vez de usar el interruptor Tap.
Actualización del firmware
Las actualizaciones del firmware se inician a través del software Blackstar Architect. Una nueva versión del software Blackstar Architect se publicará cuando haya una actualización disponible.
Nota importante: Conecte siempre el amplificador a un puerto USB principal (generamente se encuentra en la parte posterior de su PC o Mac) cuando actualice el firmware. Nunca use un puerto USB montado en el frente, un hub USB o un cable de extensión USB. Si lo hace, podría producirse un fallo en la actualización, lo que podría hacer que el amplificador no respondiera.
Cuando el amplificador se conecta (a través de USB) a una versión del software Blackstar Architect que contiene un firmware más reciente, se muestra un mensaje que le pide que instale los archivos más recientes. Mientras se actualiza, los controles del amplificador no responderán. Los LEDs de Voice del panel frontal harán un ciclo para indicar la actividad de los datos durante el proceso de actualización.
La alimentación del amplificador no debe apagarse durante la actualización del firmware. Si el amplificador se apaga durante una actualización, es posible que los controles no respondan después de que se vuelva a aplicar la alimentación y el amplificador no produzca ningún sonido. Los indicadores LED de Voice harán un ciclo para indicar que el amplificador no contiene un firmware válido.
Si tiene problemas con el proceso de actualización del firmware, es posible que el amplificador se vea obligado a encenderse en el modo de actualización. Mantenga pulsados los interruptores Manual (14) y MOD (6) simultáneamente, mientras enclende el amplificador para entrar en este modo. Los LEDs de Voice harán un ciclo para indicar el modo de actualización. Conecte el amplificador al software Blackstar Architect para iniciar la actualización del firmware.
El amplificador debe estar conectado al software Blackstar Architect para reinstalar un firmware válido. El proceso de actualización se iniciará automáticamente si el software Blackstar Architect detecta que el amplificador se encuentra en este estado.
Especificaciones Técnicas
ID:CORE STEREO 10 V4
Alimentación: 10 Vatios
Altavoz: 2x5 vatios
Peso (kg): 3.7
Dimensiones (mm): 340(ancho) x 265(alto) x 185(fondo)
ID:CORE STEREO 10 V4 Bluetooth
Alimentación: 10 Vatios
Altavoz: 2x5 vatios
Peso (kg): 3.7
Dimensiones (mm): 340(ancho) x 265(alto) x 185(fondo)
ID:CORE STEREO 20 V4
Alimentación: 20 Vatios
Altavoz: 2x10 Vatios
Peso (kg): 5.2
Dimensiones (mm): 375(ancho) x 292(alto) x 185(profundidad)
Pedal (no suministrado): Pedal FS-11, FS-18 o FS-22
ID:CORE STEREO 40 V4
Alimentación: 40 Vatios
Altavoz: 2x20 Vatios
Peso (kg): 6.2
Dimensiones (mm): 434(ancho) x 336(alto) x 185(profundidad)
Pedal (no suministrado): Pedal FS-11, FS-18 o FS-22
