Produkttyp	Speicherprogrammierbare Steuerung (AS-i Controller mit integriertem Master)
Marke	IFM
Modell	AC1311
Spannungsversorgung	24 V DC (20...30 V DC)
Kommunikationsschnittstellen	AS-i (Master 2.1), CANopen, RS232C (Programmierung)
Übertragungsrate RS232C	4800 bis 115200 Baud
Übertragungsrate CANopen	10 kbit/s bis 1 Mbit/s
Maximale Anzahl paralleler CANopen-Controller	127
Maximale Entfernung RS232C	20 m
Maximale Entfernung CANopen	Abhängig von der Übertragungsrate
LED-Anzeigen	PWR/COM, PROJ, CONF/PF, CANopen Modulstatus, CANopen Netzwerkstatus, CANopen Spannungsversorgung
Bedientasten	Menü, Navigation (oben/unten), Kontrasteinstellung
Montage	Auf Profilschiene 35 mm, IP20
Umgebungstemperatur	Keine Kondensation, Staub und Vibrationen vermeiden
Abmessungen (ca.)	124 x 86 x 62 mm (laut Maßzeichnung)
Gewicht	Ca. 200 g (Schätzung)
Hauptfunktionen	Steuerung des AS-i Datenaustauschs, Signalvorverarbeitung, autonomer Controller, Gateway-Modus, Programmierung über RS232C
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, Feuchtigkeit vermeiden. Verbindungen regelmäßig prüfen.
Sicherheit	Vor jedem Eingriff die Spannungsversorgung trennen. Montage in einem geschützten Schaltschrank.
Ersatzteile und Reparierbarkeit	Nicht spezifiziert; Hersteller für Reparatur kontaktieren.
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; kostenloser Download im PDF-Format.

Häufig gestellte Fragen - AC1311 IFM

Wie stelle ich den Kontrast des Displays ein?

Drücken Sie gleichzeitig die rechte Taste und die ▲-Taste (zu hell) oder ▼-Taste (zu dunkel), um den Kontrast zu ändern.

Was bedeutet die leuchtende LED PWR/COM?

Die leuchtende LED PWR/COM zeigt an, dass die AS-i-Versorgung vorhanden ist und mindestens ein Slave erkannt wurde.

Wie adressiere ich einen neuen AS-i-Slave?

Wählen Sie im Menü Address Slave die Option zum Neuadressieren eines angeschlossenen Slaves oder verwenden Sie die automatische Adressierung (Easy Startup), um die nächste verfügbare Adresse zuzuweisen.

Welche Versorgungsspannung wird benötigt?

Der Controller benötigt eine Spannungsversorgung von 24 V DC (Bereich: 20...30 V DC), die an die Klemmen +24V und 0V angeschlossen wird.

Wie navigiere ich im Menü?

Verwenden Sie die Taste MENU, um das Hauptmenü zu öffnen, dann die Tasten ▲ und ▼, um durch die Optionen zu blättern. Drücken Sie MENU, um auszuwählen.

Was tun, wenn die LED CONF/PF blinkt?

Eine blinkende CONF/PF-LED zeigt einen Peripheriefehler an mindestens einem angeschlossenen Slave an. Überprüfen Sie die Slaves und ihre Verbindungen.

Kann ich das Gerät als Gateway verwenden?

Ja, der Controller kann im Gateway-Modus arbeiten, um mit einem übergeordneten Steuerungssystem zu kommunizieren. Dieser Modus ist im Menü PLC Setup konfigurierbar.

Wie aktualisiere ich die Firmware?

Wählen Sie im Menü System Setup die Option zur Firmware-Aktualisierung. Eine spezifische Programmiersoftware ist erforderlich.

Welche Kabel werden für die Programmierung benötigt?

Verwenden Sie das Programmierkabel E70320, um den Controller über die RS232C-Schnittstelle mit dem Host zu verbinden.

Wie setze ich den Controller auf die Werkseinstellungen zurück?

Die Anleitung gibt keine Hardware-Reset-Möglichkeit an. Sie können die Standardeinstellungen über das Menü wiederherstellen, falls verfügbar, oder den IFM-Support kontaktieren.

BEDIENUNGSANLEITUNG AC1311 IFM

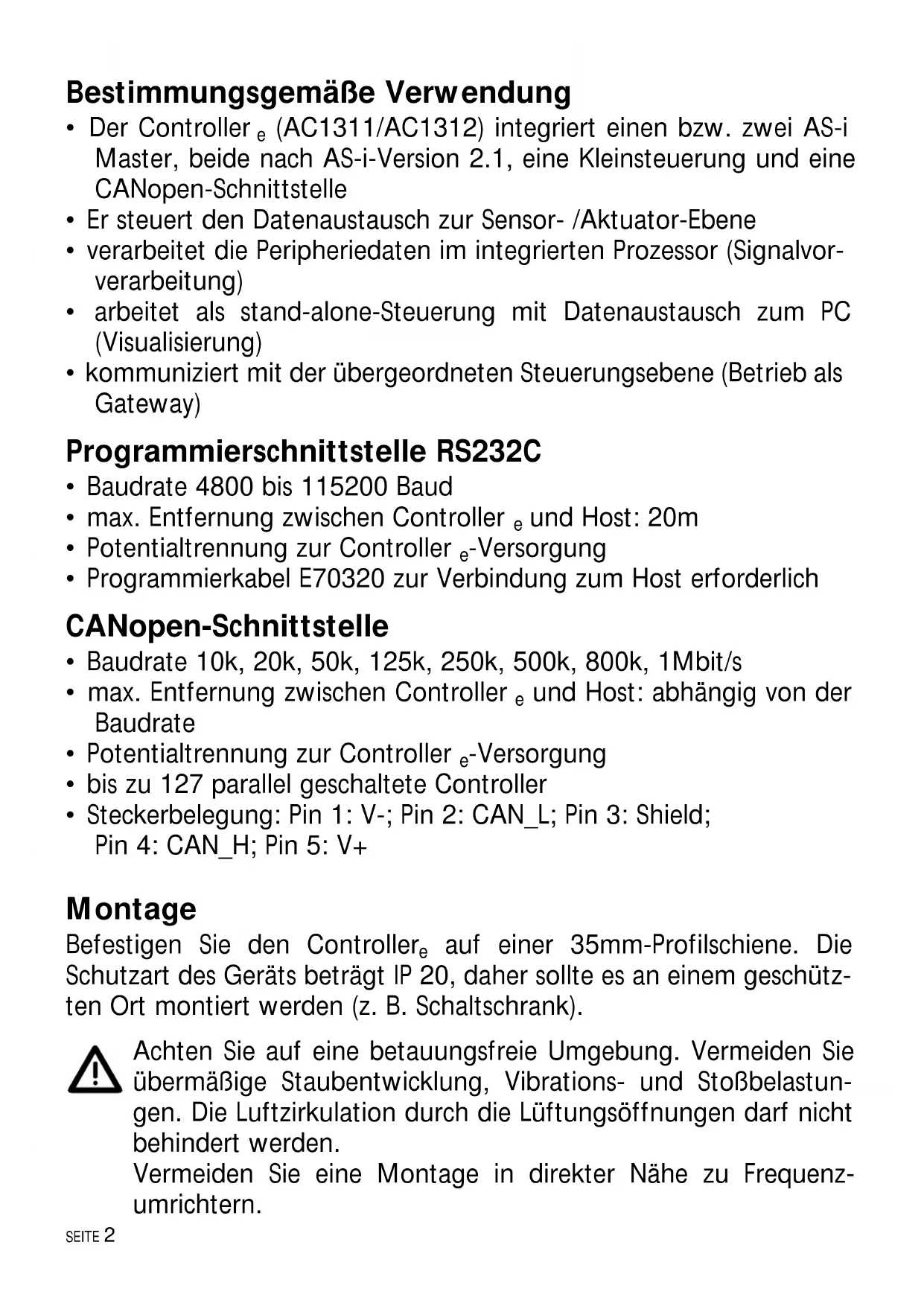

Bestimmungsgemäße Verwendung

• Der Controller _e (AC1311/AC1312) integriert einen bzw. zwei AS-i Master, beide nach AS-i-Version 2.1, eine Kleinsteuerung und eine CANopen-Schnittstelle
• Er steuert den Datenaustausch zur Sensor-/Aktuator-Ebene
• verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvorverarbeitung)
• arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung)
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als Gateway)

Programmierschnittstelle RS232C

• Baudrate 4800 bis 115200 Baud
- max. Entfernung zwischen Controller e und Host: 20m
- Potentialtrennung zur Controller e -Versorgung
- Programmierkabel E70320 zur Verbindung zum Host erforderlich

CANopen-Schnittstelle

• Baudrate 10k, 20k, 50k, 125k, 250k, 500k, 800k, 1Mbit/s
• max. Entfernung zwischen Controller _e und Host: abhängig von der Baudrate
• Potentialtrennung zur Controller _e -Versorgung
• bis zu 127 parallel geschaltete Controller
• Steckerbelegung: Pin 1: V-; Pin 2: CAN_L; Pin 3: Shield;
  Pin 4: CAN_H; Pin 5: V+

Montage

Befestigen Sie den Controller _e auf einer 35mm-Profilschiene. Die Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschützten Ort montiert werden (z. B. Schaltschrank).

Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie übermäßige Staubentwicklung, Vibrations- und Stoßbelastungen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht behindert werden.

Vermeiden Sie eine Montage in direkter Nähe zu Frequenzumrichtern.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie niemals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluß. Stellen Sie eine elektrisch sichere Erdverbindung zwischen AS-i Controller _e (Klemme FE) und Gerät-Erdanschluß her.

Versorgen Sie den CANopen Controller _e mit einer Spannung von 24V DC (20...30V PELV). Der Anschluss erfolgt an den Klemmen +24V und 0V.

Bedien- und Anzeigeelemente

Sie werden von drei Diagnose-LEDs auf dem Controller _e über den Zustand des Masters (AC1311)/der Master (AC1312) und der angeschlossenen Systeme informiert.

• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber kein Slave korrekt erkannt
- LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigurationsüberwachung ist abgeschaltet
- LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in geschützten Betrieb nicht möglich, da ein Slave mit Adresse 0 angeschlossen ist
- LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem angeschlossenen Slave

CANopen Status LEDs (Module Status)

• LED grün blinkt 1Hz: Pre-Operational Status
• LED grün blinkt 2Hz: Prepared Status
• LED grün leuchtet: Operational Status
• LED rot blinkt 1Hz: Initialisierungs-Fehler

• LED grün blinkt 1Hz: BUS OFF
• LED grün leuchtet: Online, Verbindung o.k.
• LED rot blinkt 1Hz: Andere Fehler

CANopen Power

• LED grün leuchtet: Versorgungsspannung ein
• LED grün aus: Keine Spannung, Controller

e nicht initialisiert

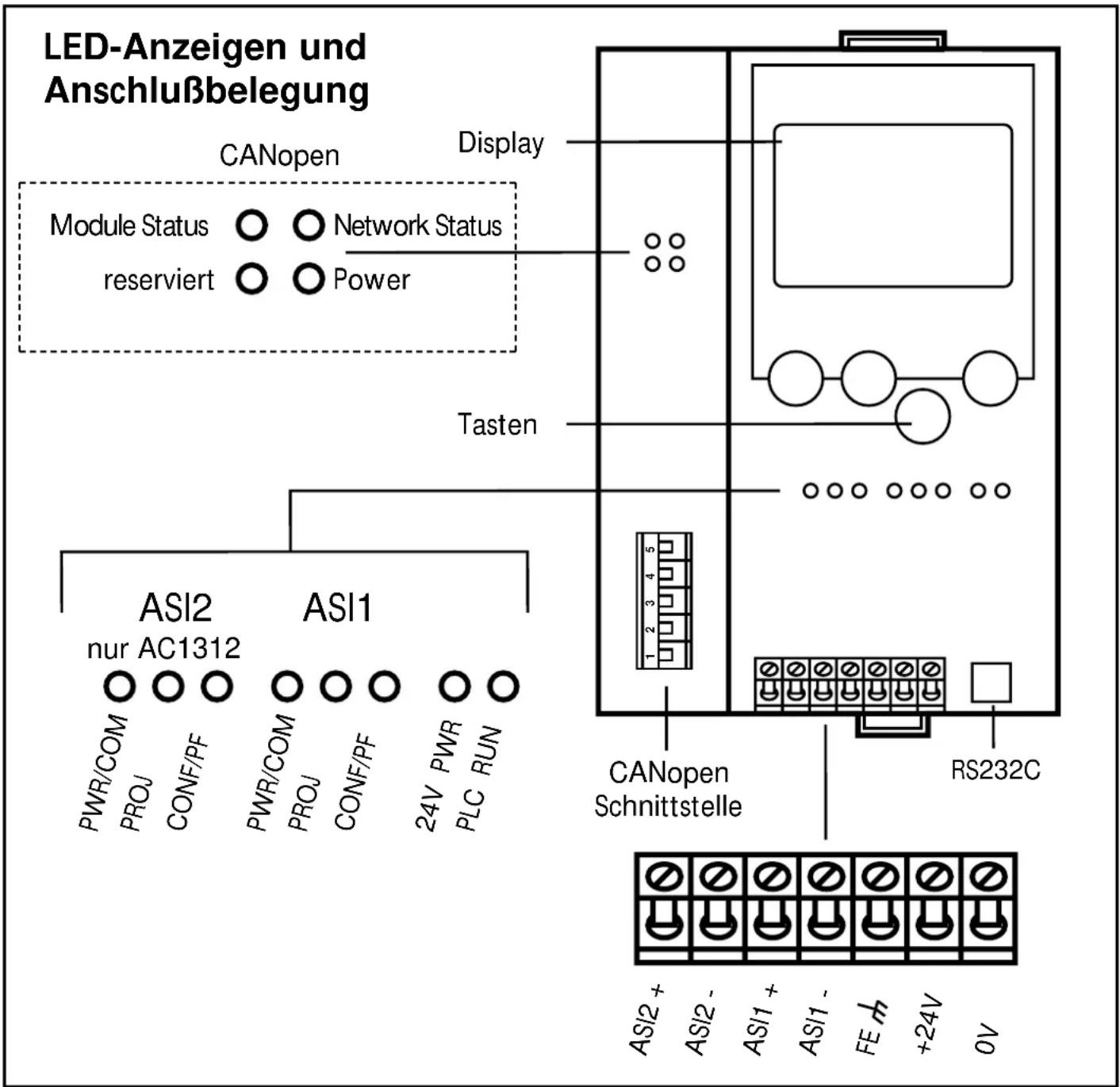


Kontrasteinstellung

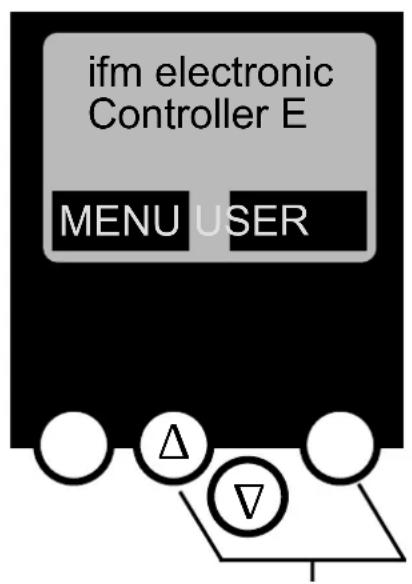

Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der -Taste (Darstellung ist zu hell) bzw. der -Taste (...zu dunkel) verstellen.

Kontrast erhöhen

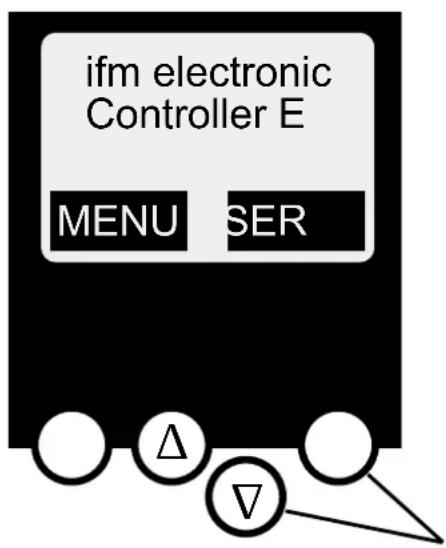

Kontrast verringern

Betrieb

Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforderlich. Der Anschluss erfolgt an den Klemmen AS-i + und AS-i -.

Schalten Sie das Netzteil stromlos, bevor Sie den Controller _e anschließen.

Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen symmetrisch zum Massepotential der Anlage sein.

Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme „Shield“) niederohmig mit der Masse der Anlage.

Menü-Übersicht

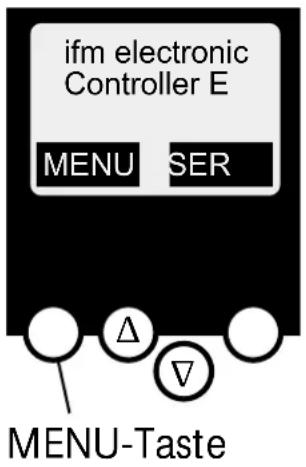

Sie erreichen das Hauptmenü, indem Sie im Startdisplay die linke Taste „MENU“ drücken.

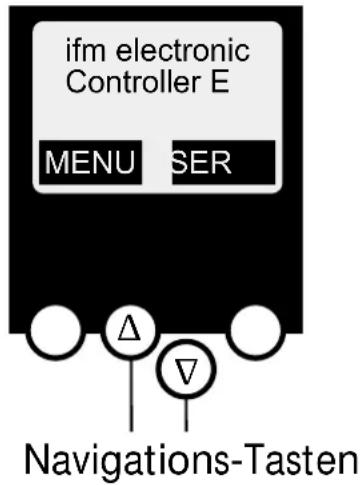

Sie navigieren innerhalb eines Menüpunktes, indem Sie die Tasten oder drücken.

Drücken Sie die Tasten gleichzeitig, um zwischen deutschem und englischem Menü zu wechseln.

Menü-Navigation

O Slave Lists

(Prüfen der Adressen der angeschlossenen AS-i Slaves)

∇ Liste der detektierten AS-i Slaves (LDS)
∇ Liste der projektierten AS-i Slaves (LPS)
∇ Liste der aktivierten AS-i Slaves (LAS)
∇ Liste der AS-i Slaves mit Peripheriefehler (LPF)

O Address Slave

(Programmierung der korrekten Adressen in den angeschlossenen AS-i Slaves)

∇ Umadressieren eines am Controller _e angeschlossenen AS-i Slaves
∇ Automatisches adressieren neuer AS-i Slaves auf die nächste freie Adresse (Easy Startup)

O Quick Setup

(Zusammenfassung der für eine Grundkonfiguration erforderlichen Menüpunkte)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Einstellung der Feldbusverbindung (optional)

O System Setup (Einstellung des Controller _e Gerätes)

∇ Baudrate der seriellen Programmierschnittstelle
∇ IP Adresse der Ethernet Programmierschnittstelle (optional)
∇ Eingabe des Passwortes zur Freigabe von Änderungen in der Systemkonfiguration
∇ Update der Firmware des Controller _e (spezielle Programmiersoftware erforderlich)

O System Info (Geräte Informationen)

∇ Hardware und Firmware Versionsnummern dieses Controller e
∇ Seriennummer dieses Controller e
∇ Aktuelle/Maximale SPS Zykluszeit

O PLC Setup (Die Nutzung der integrierten SPS ist optional)

∇ Aktivieren oder Deaktivieren des Gatewaymodus (keine SPS verwendet)
∇ Starten oder Stoppen der SPS im Controller _e (falls verwendet)

O PLC Info (Anzeige Anwenderprogramm-Name, Autor, Datum)

O Master Setup (AS-i Masterflags)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Wechsel in den Projektierungsmodus: Konfiguration des AS-i Systems
∇ Wechsel in den geschützten Betrieb: Normalbetrieb (der Master überwacht die Konfiguration)
∇ Deaktivieren der automatischen AS-i Slaves Adressierung im geschützten Betrieb
∇ Deaktivieren des AS-i Resets beim Verlassen des Projektierungsmodus
∇ Anzeige des Config-Errors Zählers des ange- schlossenen AS-i Systems
∇ Reset des Config-Errors Zählers
∇ Anzeige der prozentualen Fehlerrate des angeschlossenen AS-i Systems

O Slave Setup

(Detaillierte Informationen über die angeschlossenen AS-i Slaves)

∇ Digitale bzw. analoge Ein-/Ausgänge der angeschlossenen AS-i Slaves
∇ Aktuelle und projektierte Parameter der ange schlossenen AS-i Slaves
∇ Aktuelle und projektierte I/O- ind ID-Codes der angeschlossenen AS-i Slaves
∇ Telegrammfehler in der Kommunikation zu den angeschlossenen AS-i Slaves

O Fieldbus Setup

∇ Eingabe der CANopen Node-Adresse des Controllers
∇ Eingabe der Baudrate des Controllers
∇ Eingabe der Modullängen

Modul 1 = Digitale Eingänge Master1A

Modul 2 = Digitale Ausgänge Master1A

Modul 3 = Digitale Eingänge Master2A

Modul 4 = Digitale Ausgänge Master2A

Modul 5 = Digitale Eingänge Master1B

Modul 6 = Digitale Ausgänge Master1B

Modul 7 = Digitale Eingänge Master2B

Modul 8 = Digitale Ausgänge Master2B

Modul 9 = Analog Multiplex Input

Modul 10 = Analog Multiplex Output

Modul 11 = Kommando Kanal

Modul 12 = SPS Eingänge

Modul 13 = SPS Ausgänge

Modul 14 = Analog Input Master 1

Modul 15 = Analog Output Master 1

Modul 16 = Analog Input Master 2

Modul 17 = Analog Output Master 2

Modul 18 = Diagnose
