ALBA - Pfanne PANADERO - Kostenlose Bedienungsanleitung

Produkttyp	Holzofen
Marke	PANADERO
Modell	ALBA
Höhe	1080 mm
Breite	444 mm
Tiefe	417 mm
Gewicht	104 kg
Nennleistung	9,5 kW
Wirkungsgrad	76,7 %
Empfohlener Brennstoff	Trockenes Holz (Feuchtigkeit <20%) und Pressholz-Briketts
CO-Emission	0,08 %
Rauchgastemperatur	304 °C
Minimaler Kaminzug	11,6 Pa
Rauchgas-Massenstrom	7,9 g/s
Ungefähres Heizvolumen	200 m³
Sicherheitsabstand zu brennbaren Materialien	80 cm
Rauchrohrdurchmesser	150-153 mm
Abmessungen der Tür (B x H)	500 x 230 mm
Maximale Scheitlänge	50 cm
Gehäusematerial	5 mm Stahl
Rost	Gusseisen
Glas	Glaskeramik (750 °C)
Farbe	Hitzebeständig bis 800 °C
Garantie	5 Jahre (ausgenommen Verschleißteile: Glas, Rost, Vermiculit, Griffe)

Häufig gestellte Fragen - ALBA PANADERO

Welchen Brennstoff soll ich im Ofen ALBA verwenden?

Verwenden Sie trockenes Holz mit einer Feuchtigkeit von weniger als 20 % oder Pressholz-Briketts. Verbrennen Sie niemals Hausmüll, Kunststoffe oder fettige Produkte.

Wie zünde ich den Ofen zum ersten Mal richtig an?

Beim ersten Anzünden kann leichter Rauch entstehen (die Farbe härtet aus). Lüften Sie den Raum. Verwenden Sie Papier, Anzündpastillen und Reisig. Öffnen Sie die Luftzüge vollständig, und legen Sie dann zwei Holzscheite von 1–1,3 kg nach, sobald das Feuer gut brennt.

Welche Sicherheitsabstände sind einzuhalten?

Halten Sie einen Mindestabstand von 80 cm zu brennbaren Materialien (Möbel, Vorhänge usw.) ein. Der Boden muss nicht brennbar sein oder durch eine Platte geschützt werden, die seitlich 15 cm und vorne 30 cm übersteht.

Wie reguliere ich die Heizleistung des Ofens?

Betätigen Sie die Luftzüge: ganz geöffnet für eine lebhafte Verbrennung, teilweise geschlossen für den Schwelbetrieb. Für die Nennleistung (9,5 kW) laden Sie etwa 2 kg Holz pro Stunde (2 Holzscheite à 1 kg).

Kann ich den Ofen bei geöffneter Tür betreiben?

Nein, der Ofen ist nicht für den Betrieb bei geöffneter Tür ausgelegt. Dies kann zu Überhitzung und gefährlichem Betrieb führen.

Wie reinige ich die Ofenscheibe?

Reinigen Sie die Scheibe täglich mit einem speziellen Ofenreiniger, niemals mit Wasser. Reinigen Sie das Gerät niemals während des Betriebs.

Wie oft sollte der Rauchabzug gewartet werden?

Der Rauchabzug sollte regelmäßig gereinigt und mindestens einmal im Jahr vor der Heizsaison von einem Fachmann überprüft werden.

Was tun bei einem Kaminbrand?

Schließen Sie sofort die Luftzüge, um die Sauerstoffzufuhr zu reduzieren, und verständigen Sie die Behörden (Feuerwehr). Versuchen Sie nicht, mit Wasser zu löschen.

Welche Teile sind von der Garantie ausgeschlossen?

Die 5-jährige Garantie deckt keine Verschleißteile ab: Glas, Gusseisenrost, Vermiculit und Griffe (Tür und Luftzug).

Kann der Ofen in einem Badezimmer oder Schlafzimmer installiert werden?

Der Ofen muss in einem belüfteten und gut durchlüfteten Raum mit mindestens einem öffenbaren Fenster installiert werden. Die Installation in einem unbelüfteten Schlafzimmer wird nicht empfohlen. Beachten Sie die örtlichen Vorschriften.

BEDIENUNGSANLEITUNG ALBA PANADERO

GEBRAUCHS- UND WARTUNGSANLEITUNG.... p. 29

INSTRUKCJA UZYTKOWANIA I KONSERWACJI p. 33

Nutrients / Eléments nutritifs / Nutrientes / Brandstoffen / Nutrientes / Elementi nutritivi / Heizmaterial / Opal

2 Cenizas – Abono / Cendres – Engrais / Ashes – Fertilizer / Ceneri – Fertilizzante / As / Cinzas – Fertilizante / Asche / Popiál

Holz: ein ökologischer Brennstoff

Holz ist eine erneuerbare Energiequelle, die den Anforderungen des 21. Jahrhunderts an Energiegewinnung und Umweltschutz gerecht wird.

Ein Baum wächst durch Sonnenlicht, Wasser, Mineralsalze und Kohlendioxid. Auf diese Weise speichert er im Laufe seines Lebens Sonnenenergie und stellt uns Sauerstoff zum Atmen zur Verfügung.

Die Menge an CO2, die beim Verbrennen von Holz abgegeben wird, entspricht der beim natürlichen Zerfall freigesetzten Menge. Es handelt sich also um eine Energieform, die sich in den natürlichen Kreislauf von Jahrmillionen einfügt. Die Verbrennung von Holz führt nicht zur Erhöhung des Kohlendioxid-Anteils in der Atmosphäre und stellt eine ökologische Energieform dar, die nicht zum Treibhauseffekt beiträgt.

Unsere Öfen ermöglichen ein sauberes und rückstandsfreies Verbrennen von Holz. Holzasche ist ein hochwertiger, mineralreicher Dünger. Durch den Kauf eines Holzofens tragen Sie zum Schutz der Umwelt bei und erstehen eine kostengünstige Heizung, die in Ihrem Heim wie keine andere Heizungsart für ein behagliches und romantisches Ambiente sorgt.

AFMETINGEN EN EIGENSCHAPPEN

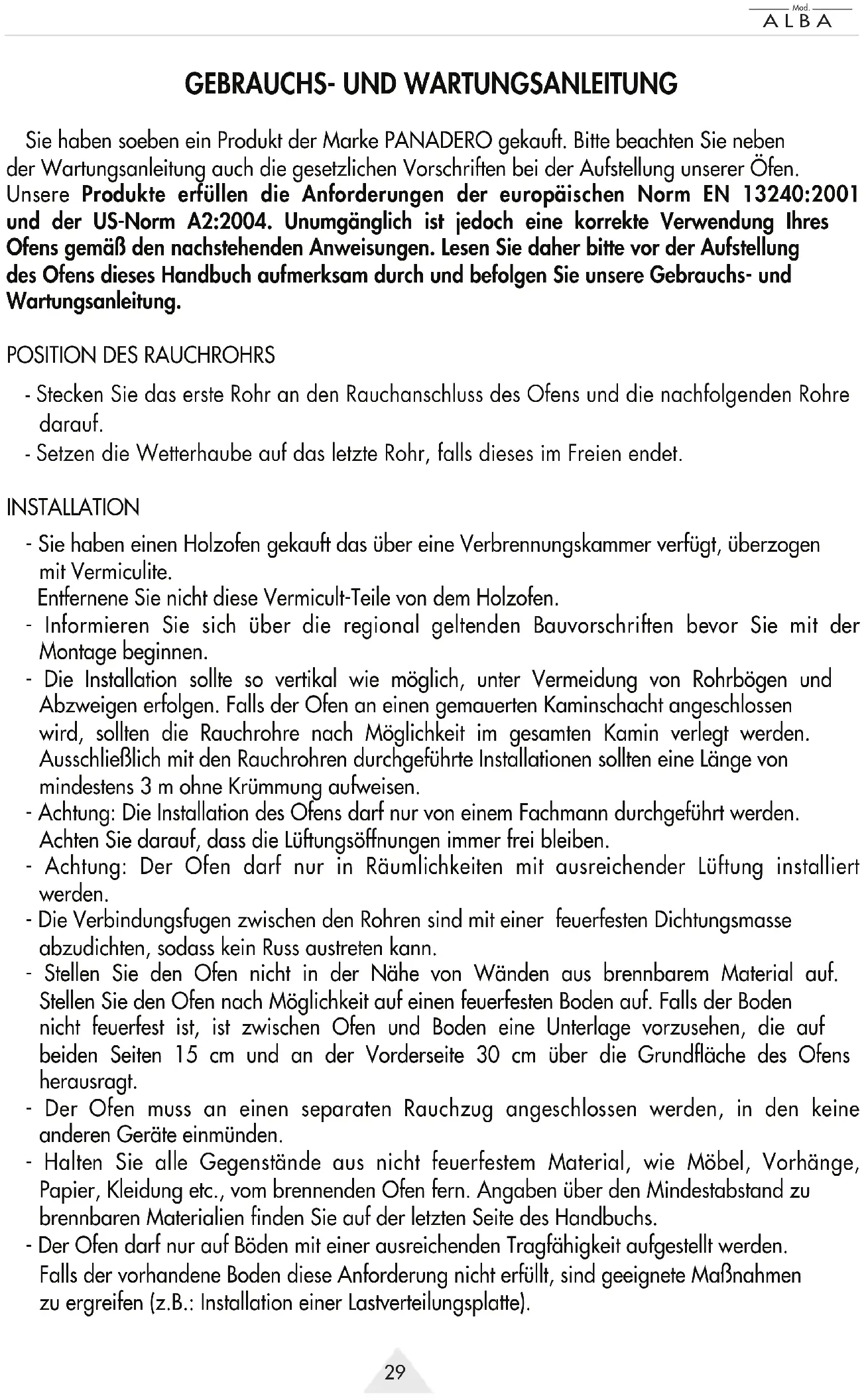

GEBRAUCHS- UND WARTUNGSANLEITUNG

Sie haben soeben ein Produkt der Marke PANADERO gekauft. Bitte beachten Sie neben der Wartungsanleitung auch die gesetzlichen Vorschriften bei der Aufstellung unserer Öfen. Unsere Produkte erfüllen die Anforderungen der europäischen Norm EN 13240:2001 und der US-Norm A2:2004. Unumgänglich ist jedoch eine korrekte Verwendung Ihres Ofens gemäß den nachstehenden Anweisungen. Lesen Sie daher bitte vor der Aufstellung des Ofens dieses Handbuch aufmerksam durch und befolgen Sie unsere Gebrauchs- und Wartungsanleitung.

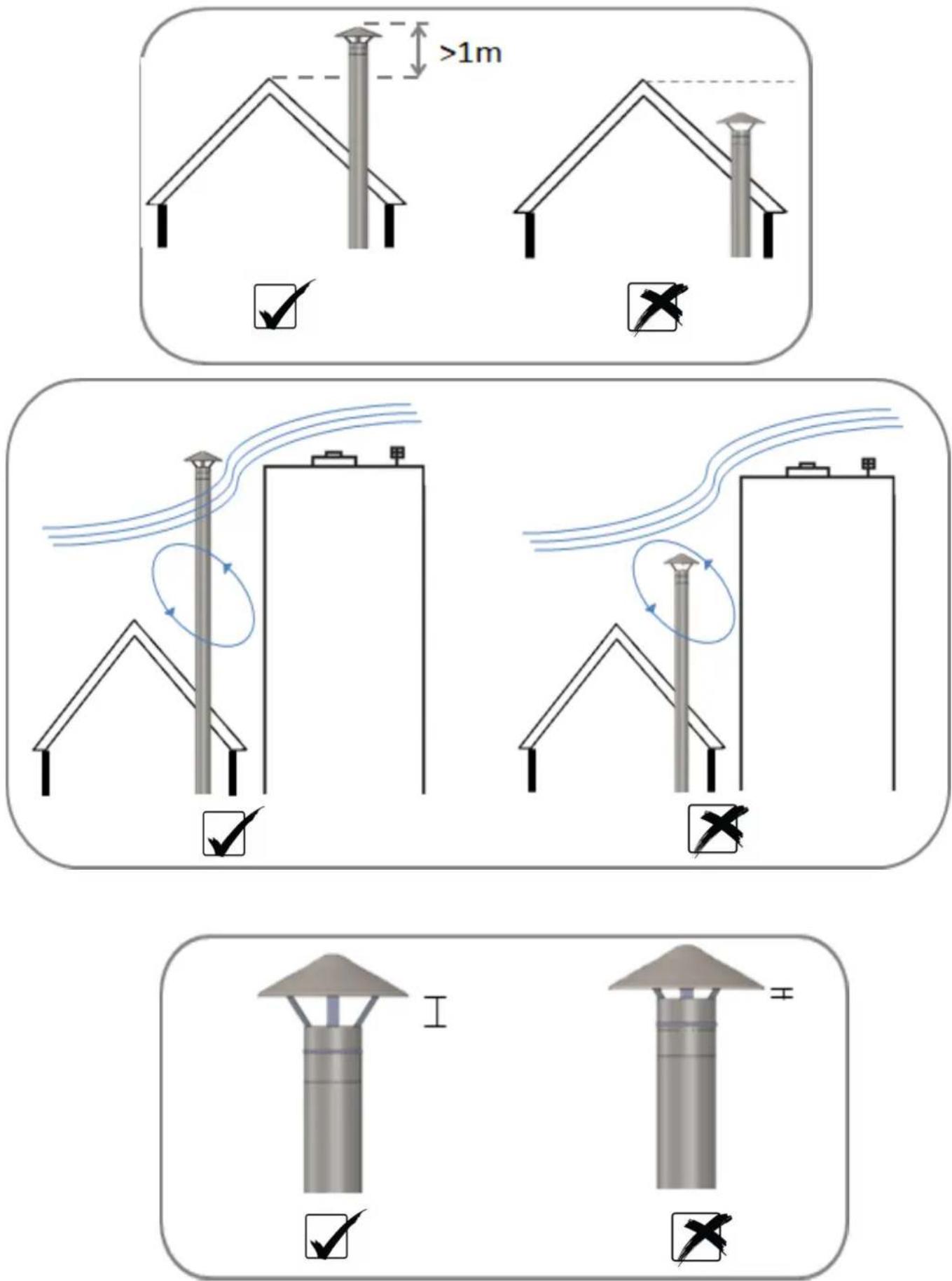

POSITION DES RAUCHROHRS

• Stecken Sie das erste Rohr an den Rauchanschluss des Ofens und die nachfolgenden Rohre darauf.
• Setzen die Wetterhaube auf das letzte Rohr, falls dieses im Freien endet.

INSTALLATION

• Sie haben einen Holzofen gekauft das über eine Verbrennungskammer verfügt, überzogen mit Vermiculite.
  Entfernene Sie nicht diese Vermicult-Teile von dem Holzofen.
• Informieren Sie sich über die regional geltenden Bauvorschriften bevor Sie mit der Montage beginnen.
• Die Installation sollte so vertikal wie möglich, unter Vermeidung von Rohrbögen und Abzweigen erfolgen. Falls der Ofen an einen gemauerten Kaminschacht angeschlossen wird, sollten die Rauchrohre nach Möglichkeit im gesamten Kamin verlegt werden. Ausschließlich mit den Rauchrohren durchgeführte Installationen sollten eine Länge von mindestens 3 m ohne Krümmung aufweisen.
• Achtung: Die Installation des Ofens darf nur von einem Fachmann durchgeführt werden. Achten Sie darauf, dass die Lüftungsöffnungen immer frei bleiben.
• Achtung: Der Ofen darf nur in Räumlichkeiten mit ausreichender Lüftung installiert werden.
• Die Verbindungsfugen zwischen den Rohren sind mit einer feuerfesten Dichtungsmasse abzudichten, sodass kein Russ austreten kann.
• Stellen Sie den Ofen nicht in der Nähe von Wänden aus brennbarem Material auf. Stellen Sie den Ofen nach Möglichkeit auf einen feuerfesten Boden auf. Falls der Boden nicht feuerfest ist, ist zwischen Ofen und Boden eine Unterlage vorzusehen, die auf beiden Seiten 15 cm und an der Vorderseite 30 cm über die Grundfläche des Ofens herausragt.
• Der Ofen muss an einen separaten Rauchzug angeschlossen werden, in den keine anderen Geräte einmünden.
• Halten Sie alle Gegenstände aus nicht feuerfestem Material, wie Möbel, Vorhänge, Papier, Kleidung etc., vom brennenden Ofen fern. Angaben über den Mindestabstand zu brennbaren Materialien finden Sie auf der letzten Seite des Handbuchs.
• Der Ofen darf nur auf Böden mit einer ausreichenden Tragfähigkeit aufgestellt werden. Falls der vorhandene Boden diese Anforderung nicht erfüllt, sind geeignete Maßnahmen zu ergreifen (z.B.: Installation einer Lastverteilungsplatte).

- Ofen, Rauchrohr und Kamin müssen für die Reinigung zugänglich bleiben. Bei Aufstellung des Ofens in der Nähe einer feuerfesten Wand wird empfohlen, einen Mindestabstand für Reinigungsarbeiten einzuhalten.

HEIZMATERIAL

• Heizen Sie den Ofen mit trockenem Brennholz (max. Feuchtigkeitsgrad: 20%). Bedenken Sie, dass feuchtes Brennholz (mit 50% oder 60% Feuchtigkeit) kaum Heizwärme erzeugt, sehr schlecht verbrennt und dabei Teer sowie hohe Mengen an Wasserdampf freigibt und Ablagerungen am Gerät, dem Sichtfenster und in den Rauchrohren verursacht. Auch Holzbrickets können mit diesem Ofen verheizt werden.
• Verwenden Sie zum Anzünden geeignete Ofenanzünder bzw. Papier und Kleinholz. Verwenden Sie auf keinen Fall Alkohol oder ähnliche Produkte zu diesem Zweck.
• Verbrennen Sie keinen Hausmüll, Plastikabfälle oder fetthaltige Produkte. Diese verschmutzen die Umwelt und können durch Verstopfen des Rauchabzugs Brandgefahr hervorrufen.

BETRIEB

- Während der ersten Betriebsstunden ist mit einer gewissen Rauchentwicklung zu rechnen. Diese entsteht durch die Verbrennung bestimmter Bestandteile des Hitzeschutzanstrichs. Dabei kommt es zum Einbrennen der Farbpigmente in die Ofenoberfläche. Daher wird empfohlen, für ausreichende Lüftung zu sorgen, bis dieser Vorgang abgeschlossen ist.

- Der Ofen ist nicht für den Betrieb mit geöffneter Ofentür konzipiert.

- Der Ofen ist für den diskontinuierlichen Heizbetrieb mit Unterbrechungen zum Nachlegen von Brennstoff ausgelegt.

- Zum Anzünden wird die Verwendung von Papier und Kleinholz bzw. Ofenanzündern empfohlen. Nach dem Anzünden ist der Ofen vorerst mit zwei 1 bis 1.3 kg schweren Holzscheiten zu beschicken. Die Zugklappen des Ofens müssen dabei vollständig geöffnet sein. Erforderlichenfalls kann zu Beginn auch die Aschenlade geöffnet werden.

- Sobald der Ofen gut brennt, schließen Sie die Aschenlade vollständig (falls Sie diese geöffnet haben) und regeln Sie die Brandstärke durch mehr oder weniger starkes Öffnen bzw. Schließen der Zugklappen.

- Zur Erreichung der Nennleistung des Ofens ist in Abständen von jeweils einer Stunde ca. 2 kg Brennholz (zwei Holzscheite zu jeweils 1 kg) nachzulegen. Die Holzscheite sind waagerecht mit einem leichten Abstand zueinander einzulegen, um eine gute Verbrennung zu gewährleisten. Warten Sie mit dem Nachlegen, bis das Brennholz im Ofen bis auf einen Glutrest verbrannt ist.

- Zur Erzielung einer langsamen Brandgeschwindigkeit ist die Brandstärke mit den Zugklappen entsprechend einzustellen. Die Zugklappen müssen immer für den Zutritt von Verbrennungsluft frei sein.

- Die Messingteile nehmen nach den ersten Heiztagen einen kupferfarbenen Ton an. Dies ist normal.

- Die Glasfaserdichtung des Sichtfensters zerfällt mit der Zeit. Obwohl der Ofen auch ohne diese Dichtung betrieben werden kann, wird empfohlen, die Dichtung vor Beginn jeder Heizsaison zu ersetzen.

- Die untere Schublade dient zum Entnehmen der Asche. Um Schäden am Feuerrost zu

vermeiden, leeren Sie diese regelmäßig aus, bevor sie zu voll ist. Vorsicht: Die Asche kann bis zu 24 Stunden nach dem Abbrennen noch heiß sein.

• Öffnen Sie die Ofentür nur langsam, um das Austreten von Rauch zu vermeiden. Öffnen Sie die Ofentür niemals bei geschlossenen Zugklappen. Die Ofentür sollte nur zum Nachlegen von geeignetem Heizmaterial geöffnet werden.
• Sichtfenster, Messingteile sowie der Ofen insgesamt können sehr hohe Temperaturen erreichen. Vorsicht: Verbrennungsgefahr! Verwenden Sie zum Anfassen der genannten Teile den mitgelieferten Handschuh.
• Halten Sie Kinder vom brennenden Ofen fern, um Brandverletzungen zu vermeiden.
• Falls das Anzünden Schwierigkeiten bereitet (in der Übergangszeit, bei kaltem Schornstein etc.), kann vor dem Einlegen von Holz ein kleines Feuer mit zerknülltem Papier entfacht werden.
• Bei Überhitzung des Ofens schließen Sie die Zugklappen, um die Brandstärke zu verringern.
• Sollten Probleme beim Betrieb des Ofens auftreten, schließen Sie die Zugklappen und wenden Sie sich an den Hersteller.
• Öffnen Sie, um eine optimale Leistung des Apparats zu erzielen, zu Beginn der Zündung nur die Primärluft. Schließen Sie, sobald das Feuer gut brennt (1 oder 2 Minuten), den größten Teil der Primärluft und lassen Sie nur eine kleine Öffnung, um eine langsame Verbrennung zu ermöglichen.

WARTUNG

• Es wird empfohlen, das Sichtfenster regelmäßig zu reinigen, damit es nicht vom Russ geschwärzt wird. Zu diesem Zweck sind im Handel Spezialreiniger erhältlich. Verwenden Sie dazu niemals Wasser. Versuchen Sie nie, den Ofen während des Heizbetriebs zu reinigen.
• Auch die Rauchrohranschlüsse sind regelmäßig zu reinigen und nach einem längeren Stillstand des Ofens vor Inbetriebnahme desselben auf freien Rauchdurchzug zu überprüfen. Vor Beginn der Heizsaison sollte die Installation von einem Fachmann überprüft werden.
• Bei einem Kaminbrand schließen Sie nach Möglichkeit die Luftzufuhr und verständigen Sie umgehend die Feuerwehr.
• Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatzteile.
• Der Schnur vom Glass ist tragen vorbehaltlich. In diesem Fall soll man der Schnur ersatzen für eine neue.

GEWÄHRLEISTUNG

Der von Ihnen gekaufte Ofen ist ein sorgfältig hergestelltes, hochwertiges Produkt. Sollten Sie dennoch irgend einen Schaden feststellen, so setzen Sie sich bitte mit dem Händler in Verbindung. Falls der Händler das Problem nicht lösen kann, wird er sich mit uns in Verbindung setzen und ggf. den Ofen einsenden. Unser Unternehmen ersetzt alle schadhaften Teile bis fünf Jahre ab Kaufdatum gratis. Die Transportkosten gehen jedoch zu Lasten des Kunden.

Da dieses Gerät getestet wurde von einem zertifizierten Labor werden die folgenden Teile nicht durch die Garantie abgedeckt:

• Scheibe
• Rundrost
• Vermiculite
• Griffe, Knöpfe, etc.

Im Inneren der Verpackung befindet sich ein Qualitätskontrollblatt. Wir bitten Sie, dieses im Reklamationsfall dem Händler auszuhändigen.

ABMESSUNGEN UND TECHNISCHE DATEN

• Höhe 1080 mm
• Breite 444 mm
• Tiefe 417 mm
• Gewicht....104 Kg
• Feuerungstür....500 x 230 mm
• Rauchanschluss 150-153 mm
• Ofenkörper aus 5 mm dickem Stahl
• Feuerrost aus Gusseisen
• Hitzeschutzanstrich bis 800 °C hitzebeständig
• Glaskeramikfenster hitzebeständig bis 750 °C

• Holzscheite bis 50 cm Länge

• Nennheizleist....9.5 kW

• Wirkungsgrad 76.7 %
• CO-gehalt 0.08 %
• Erforderl. Zug zur Erreichung der Nennleistung.... 11.6 Pa
• Abgasmassenstrom 7.9 g/s
• Abgastemperatur 304°C
• Mindestabstand zu brennbaren Materialien.... 80 cm
• Beheizbarer Raum (ca.).... 200 m ^3

CE

EN 13240: 2001 & A2: 2004

LEISTUNGSERKLÄRUNG.... 18050

NOTIFIZIERTEN STELLE 0608

Nennleistung 9.5 kW

Wirkungsgrad....76.7%

CO-gehalt 0.10%

Abgastemperatur 304 °C

Mindestabstand zu brennbaren Materialien 80 cm

Feinstaub bei 13% O2......36 mg/Nm ^3

Brennstoffe...... Brennholz und Holzbriketts

INSTRUKCJA UŻYTKOWANIA I KONSERWACJI

LEISTUNGSERKLÄRUNG.... 18050

NOTIFIZIERTEN STELLE 0608

Nominalna moc cieplna 9.5 kW

FÖD Volksgesundheit, Sicherheit der Nahrungsmittelkette und Umwelt Generaldirektion Umwelt

KE 12. Oktober 2010 regelt Mindestanforderungen an die Energieeffizienz und Emissionen von Schadstoffen Heizungen für feste Brennstoffe angetrieben

Hersteller:
Name des Herstellers	PANADERO DENIA SL
Adresse des Herstellers	AVENIDA 5 NORTE 13-1502007 ALBACETE SPAIN
Name seines in der Gemeinschaft ansässigen Bevollmächtigten	PANADERO DENIA SL

Produkt(e):
Kraftstofftyp	Renewable
Produktentyp	Raumheizer für feste Brennstoffe
Motorleistung	9.5	KW
Modell	ALBA
Typ	15500
EG-Nr.	PANADERO DENIA S.L.

Emissionswerte:
CO Continuous	% or mg/Nm3	NBN EN 13240
CO Non Continuous	.08 % or mg/Nm3	NBN EN 13240
PM Continuous	% or mg/Nm3	NBN EN 13240
PM Non Continuous	36 % or mg/Nm3	NBN EN 13240
EFF Continuous	%	NBN EN 13240
EFF Non Continuous	76.7 %	NBN EN 13240

Besonderes:
Name der anerkannten Einrichtung	SGS Nederland bv NB-0608
Berichtsnummer	EZKA/13/104-1
Kontaktangaben der Person, die zur Unterzeichnung der Erklärung ermächtigt ist	Miguel PANADERO
Ort und Datum der Erklärung	10-07-2013 ALBACETE
Umwelt Informationen über feste Brennstoffe empfohlen	Heizen Sie den Ofen mit trockenem Brennholz (max. Feuchtigkeitsgrad: 20%). Bedenken Sie, dass feuchtes Brennholz (mit 50% oder 60% Feuchtigkeit) kaum Heizwärme erzeugt, sehr schlecht verbrennt und dabei Teer sowie hohe Mengen an Wasserdampf freigibt und Ablagerungen am Gerät, dem Sichtfenster und in den Rauchrohren verursacht. Auch Holzbrickets können mit diesem Ofen verheizt werden.
Umwelt Informationen über feste Brennstoffe nicht empfohlen	Verbrennen Sie keinen Hausmüll, Plastikabfälle oder fetthaltige Produkte. Diese verschmutzen die Umwelt und können durch Verstopfen des Rauchabzugs Brandgefahr hervorrufen.

Wir bestätigen mit diesem Schreiben, dass die Baureihe der Geräte die hierunter angegebenen ist, im Einklang steht mit dem Modell das in der Konformitätserklärung beschrieben ist, das es hergestellt und auf dem Markt gebracht wird entsprechend den Anforderungen des königlichen Erlass vom 12. Oktober 2010 welches Mindestleistungsanforderungen und Emissionen von Schadstoffen für die mit Festbrennstoffen betriebenen Heizungen festlegt.

Miguel PANADERO PANADERO DE LA SL CIE B-02180076 1935 SU 02180076 PI Campollann-Andria A. Miose # 13-15 02007 ALGROTE SPAN
