ALBA - Koekenpan PANADERO - Gratis gebruiksaanwijzing en handleiding

Soort product	Houtkachel
Merk	PANADERO
Model	ALBA
Hoogte	1080 mm
Breedte	444 mm
Diepte	417 mm
Gewicht	104 kg
Nominaal vermogen	9,5 kW
Energie-efficiëntie	76,7 %
Aanbevolen brandstof	Droog hout (vocht <20%) en geperste houtbriketten
CO-uitstoot	0,08 %
Rookgastemperatuur	304 °C
Minimale schoorsteentrek	11,6 Pa
Massadebiet rookgassen	7,9 g/s
Geschat verwarmingsvolume	200 m³
Veiligheidsafstand tot brandbare materialen	80 cm
Diameter rookgasafvoer	150-153 mm
Afmetingen deur (B x H)	500 x 230 mm
Maximale lengte houtblokken	50 cm
Lichaamsmateriaal	5 mm staal
Rooster	Gietijzer
Glas	Glaskeramiek (750 °C)
Verf	Bestand tegen 800 °C
Garantie	5 jaar (exclusief slijtageonderdelen: glas, rooster, vermiculiet, handgrepen)

Veelgestelde vragen - ALBA PANADERO

Welke brandstof moet ik gebruiken in de ALBA-kachel?

Gebruik droog hout met een vochtgehalte lager dan 20% of geperste houtbriketten. Verbrand nooit huishoudelijk afval, plastic of vette producten.

Hoe steek ik de kachel correct aan voor de eerste keer?

Bij de eerste keer aansteken kan er lichte rook vrijkomen (de verf hardt uit). Ventileer de ruimte. Gebruik papier, aanmaakblokjes en takjes. Open de luchttoevoer volledig en voeg dan twee blokken van 1 tot 1,3 kg toe zodra het vuur goed brandt.

Welke veiligheidsafstanden moeten worden aangehouden?

Houd een afstand van minimaal 80 cm tot brandbare materialen (meubels, gordijnen, enz.). De vloer moet onbrandbaar zijn of beschermd worden door een plaat die aan de zijkanten 15 cm en aan de voorkant 30 cm uitsteekt.

Hoe regel ik het vermogen van de kachel?

Gebruik de luchttoevoer: open voor een krachtige verbranding, gedeeltelijk gesloten voor de ruststand. Voor het nominale vermogen (9,5 kW) laadt u ongeveer 2 kg hout per uur (2 blokken van 1 kg).

Kan ik de kachel met open deur gebruiken?

Nee, de kachel is niet ontworpen om met open deur te werken. Dit kan oververhitting en gevaarlijk gebruik veroorzaken.

Hoe maak ik het glas van de kachel schoon?

Maak het glas dagelijks schoon met een speciale kachelreiniger, nooit met water. Maak het apparaat nooit schoon terwijl het in werking is.

Hoe vaak moet het rookkanaal worden onderhouden?

Het rookkanaal moet regelmatig worden gereinigd en ten minste één keer per jaar, voor het stookseizoen, door een professional worden gecontroleerd.

Wat moet ik doen bij een schoorsteenbrand?

Sluit onmiddellijk de luchttoevoer om de zuurstoftoevoer te verminderen en neem contact op met de autoriteiten (brandweer). Probeer niet te blussen met water.

Welke onderdelen vallen niet onder de garantie?

De garantie van 5 jaar dekt geen slijtageonderdelen: glas, gietijzeren rooster, vermiculiet en handgrepen (deur en luchttoevoer).

Kan de kachel worden geïnstalleerd in een badkamer of slaapkamer?

De kachel moet worden geïnstalleerd in een geventileerde en goed verluchte ruimte, met ten minste één te openen raam. Het wordt afgeraden om de kachel in een niet-geventileerde slaapkamer te installeren. Volg de lokale regelgeving.

GEBRUIKSAANWIJZING ALBA PANADERO

GEBRUIKS- EN ONDERHOUDSAANWIJZINGEN ...... p. 17

Brandhout: milieuvriendelijke energie

Brandhout is een vervangbare energie die voldoet aan de energie- en milieueisen van de 21 ^ste eeuw.

In de loop van zijn leven groeit een boom dankzij zonnelicht, water, mineraalzouten en CO2. Hij verzamelt op natuurlijke wijze de zonne-energie en geeft ons de zuurstof die nodig is om te leven.

De hoeveelheid CO2 die tijdens het stoken van hout wordt uitgestoten is niet groter dan die vrijkomt door natuurlijke ontbinding. Daarom hebben we te maken met een energiesoort die de natuurlijke cyclus van miljoenen jaren respecteert. De verbranding van hout verhoogt de CO2-emissie in het milieu niet, waardoor het een milieuvriendelijke energie is die niet bijdraagt aan het broeikaseffect.

In onze kachels wordt het brandhout schoon en zonder afvalstoffen gestookt. Houtas is mest van hoge kwaliteit en rijk aan mineraalzouten. Door een houtkachel te kopen helpt u het milieu, heeft u een goedkope verwarming en geniet u van de gezellige vlammen die geen andere verwarming u kan bieden.

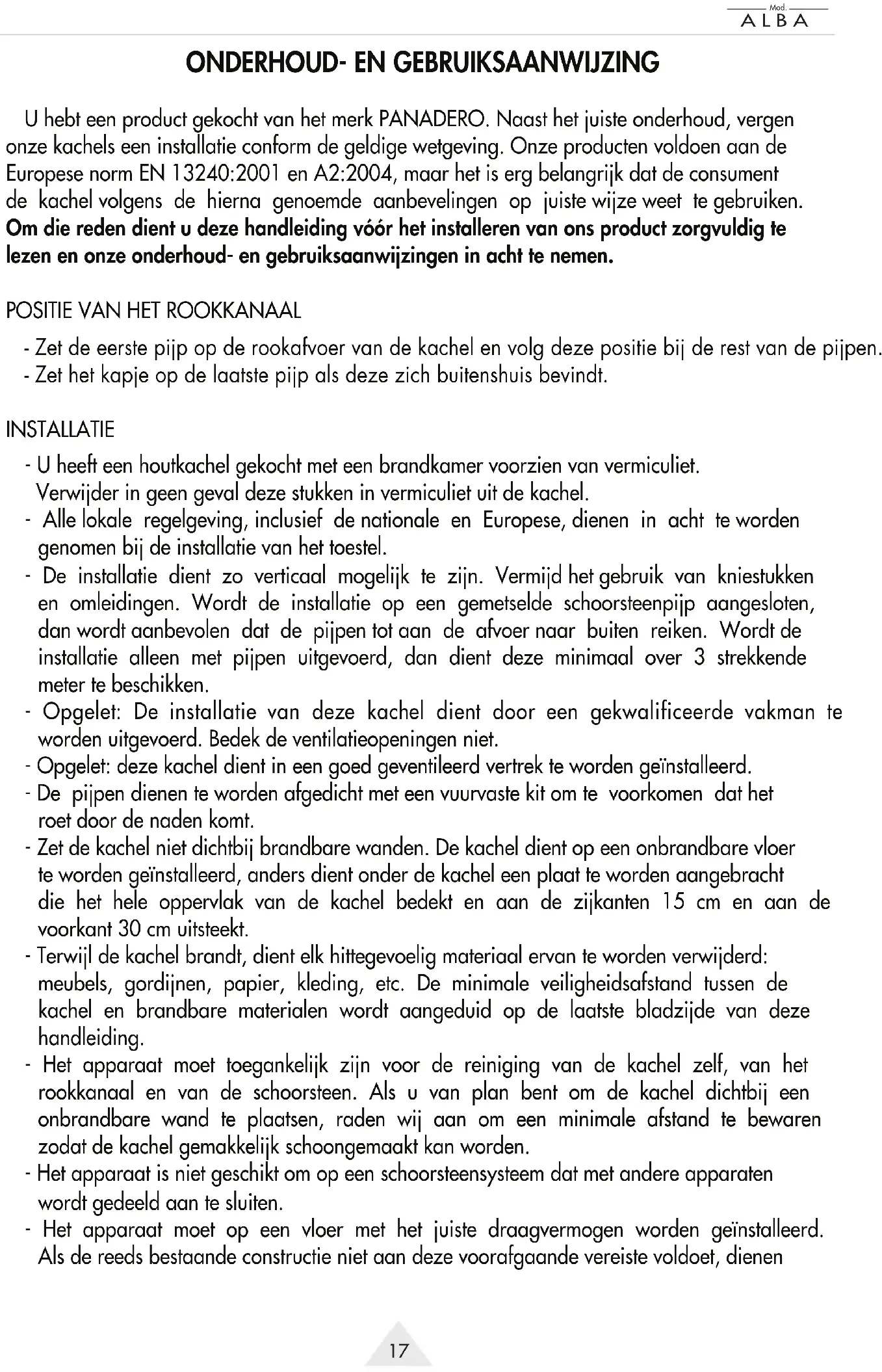

ONDERHOUD- EN GEBRUIKSAANWIJZING

U hebt een product gekocht van het merk PANADERO. Naast het juiste onderhoud, vergen onze kachels een installatie conform de geldige wetgeving. Onze producten voldoen aan de Europese norm EN 13240:2001 en A2:2004, maar het is erg belangrijk dat de consument de kachel volgens de hierna genoemde aanbevelingen op juiste wijze weet te gebruiken.

Om die reden dient u deze handleiding vóór het installeren van ons product zorgvuldig te lezen en onze onderhoud- en gebruiksaanwijzingen in acht te nemen.

POSITIE VAN HET ROOKKANAAL

• Zet de eerste pijp op de rookafvoer van de kachel en volg deze positie bij de rest van de pijpen.
• Zet het kapje op de laatste pijp als deze zich buitenshuis bevindt.

INSTALLATIE

• U heeft een houtkachel gekocht met een brandkamer voorzien van vermiculiet. Verwijder in geen geval deze stukken in vermiculiet uit de kachel.
• Alle lokale regelgeving, inclusief de nationale en Europese, dienen in acht te worden genomen bij de installatie van het toestel.
• De installatie dient zo verticaal mogelijk te zijn. Vermijd het gebruik van kniestukken en omleidingen. Wordt de installatie op een gemetselde schoorsteenpijp aangesloten, dan wordt aanbevolen dat de pijpen tot aan de afvoer naar buiten reiken. Wordt de installatie alleen met pijpen uitgevoerd, dan dient deze minimaal over 3 strekkende meter te beschikken.
• Opgelet: De installatie van deze kachel dient door een gekwalificeerde vakman te worden uitgevoerd. Bedek de ventilatieopeningen niet.
• Opgelet: deze kachel dient in een goed geventileerd vertrek te worden geïnstalleerd.
• De pijpen dienen te worden afgedicht met een vuurvaste kit om te voorkomen dat het roet door de naden komt.
• Zet de kachel niet dichtbij brandbare wanden. De kachel dient op een onbrandbare vloer te worden geïnstalleerd, anders dient onder de kachel een plaat te worden aangebracht die het hele oppervlak van de kachel bedekt en aan de zijkanten 15 cm en aan de voorkant 30 cm uitsteekt.
• Terwijl de kachel brandt, dient elk hittegevoelig materiaal ervan te worden verwijderd: meubels, gordijnen, papier, kleding, etc. De minimale veiligheidsafstand tussen de kachel en brandbare materialen wordt aangeduid op de laatste bladzijde van deze handleiding.
• Het apparaat moet toegankelijk zijn voor de reiniging van de kachel zelf, van het rookkanaal en van de schoorsteen. Als u van plan bent om de kachel dichtbij een onbrandbare wand te plaatsen, raden wij aan om een minimale afstand te bewaren zodat de kachel gemakkelijk schoongemaakt kan worden.
• Het apparaat is niet geschikt om op een schoorsteensysteem dat met andere apparaten wordt gedeeld aan te sluiten.
• Het apparaat moet op een vloer met het juiste draagvermogen worden geïnstalleerd. Als de reeds bestaande constructie niet aan deze voorafgaande vereiste voldoet, dienen

de passende maatregelen te worden getroffen om hier wel aan te voldoen (bijvoorbeeld een lastverdeelplaat).

BRANDSTOF

• Gebruik droog brandhout als brandstof en zorg ervoor dat de vochtigheidsgraad ervan niet hoger dan 20% is. Houd er rekening mee dat een stuk brandhout met een vochtigheidsgraad van 50% of 60% niet verwarmt, zeer slecht brandt, veel teer voortbrengt, overdreven veel waterdamp uitstoot en overmatige afzettingen op het apparaat, het glas en het rookkanaal veroorzaakt. Ook kunnen geperste houtbriketten worden gebruikt.
• Steek het vuur aan met aanmaakblokjes of met behulp van papier of dunne takjes. Gebruik voor het aansteken van het vuur nooit alcohol of soortgelijke producten.
• Verbrand geen huisvuil, plastic materiaal of vette producten die het milieu vervuilen en brandgevaar kunnen veroorzaken door verstopping van het rookkanaal.

WERKING

• De eerste keren dat u de kachel gebruikt is het normaal dat er rook ontstaat. Dit komt doordat er bepaalde componenten van de hittevaste verf verbranden en tegelijkertijd blijft het pigment aan de kachel plakken. Daarom wordt aanbevolen om de kamer ruimschoots te ventileren totdat de rook verdwijnt.
• De kachel dient niet met open deur te werken.
• Het apparaat is ervoor bestemd om discontinu, met tussentijds bijvullen van brandstof, te functioneren.
• Voor het aansteken van de kachel wordt aanbevolen om papier, aanmaakblokjes en dunne takjes of stukjes brandhout te gebruiken. Zodra het vuur begint te branden, dienen twee houtsblokken van 1 à 1.3 kg te worden toegevoegd. Bij het aanmaken moeten de trekkleppen van de kachel geheel geopend zijn.
• Sluit, zodra het vuur goed brandt, de asla volledig (als u deze van tevoren heeft geopend) en regel de intensiteit van het vuur door de trekkleppen in meerdere of mindere mate te sluiten.
• Om het nominale vermogen van deze kachel te bereiken, dient om het uur ongeveer 2 kg brandhout (twee stukken van een kilo) in het apparaat te worden gelegd. De houtblokken dient u iets van elkaar gescheiden, horizontaal neer te leggen, zodat ze goed kunnen branden. Het apparaat dient niet bijgevuld te worden, totdat de vorige lading opgestookt en alleen nog gloeiend houtskool over is.
• Voor een langzame verbranding dient de intensiteit van het vuur met de trekkleppen te worden geregeld. Deze mogen nooit geblokkeerd zijn, zodat er voldoende luchttoevoer is.
• Het is normaal dat de messing onderdelen, na de eerste keren dat de kachel wordt aangestoken, een koperachtige kleur krijgen.
• Het is normaal dat de glasvezelpakking van het glas na verloop van tijd losraakt. Hoewel de kachel zonder deze pakking ook kan functioneren, wordt aanbevolen om haar elk seizoen te vervangen.
• De onderste la is bedoeld voor het verwijderen van de as. Leeg de asla vaak en wacht niet totdat hij te vol zit om te voorkomen dat het rooster kapot gaat. Wees voorzichtig met de as. Deze kan na 24 uur nog steeds warm zijn.
• Om ervoor te waken dat er geen rook vrijkomt, is het beter om de deur van het apparaat niet

bruusk open te maken. Open de deur van de kachel nooit zonder eerst de trekklep te hebben geopend. Open de deur alleen om de kachel met de geschikte brandstof bij te vullen.

• Het glas, de messing onderdelen en het apparaat in het algemeen kunnen zeer hoge temperaturen aannemen. Wees voorzichtig. Verbrandingsgevaar! Gebruik de bij de kachel meegeleverde want om die onderdelen te hanteren.
• Houd kinderen van de kachel verwijderd om te voorkomen dat ze zich tijdens het gebruik kunnen verbranden.
• Als bij het opstarten problemen ontstaan (tussenseizoen, koude schoorsteen, etc.), dan kan vuur worden aangestoken met gekreukeld papier. Hiermee wordt de inbedrijfstelling van de kachel vereenvoudigd.
• Sluit bij oververhitting de trekkleppen om de intensiteit van het vuur te reduceren.
• Sluit bij een slechte werking de trekkleppen en raadpleeg de fabrikant.
• Om de beste prestaties van het apparaat te verkrijgen, open bij het aanzetten alleen de primaire lucht en zodra het vuur goed brandt (1 à 2 minuten), sluit de toevoer van de meeste primaire lucht en laat slechts een zeer kleine opening om een langzame verbranding op peil te houden.

ONDERHOUD

• Het is gewenst om het glas regelmatig schoon te maken om te voorkomen dat het zwart wordt van de roetaanzetting. Er zijn speciale reinigingsmiddelen hiervoor in de handel. Gebruik nooit water. Probeer nooit een werkende kachel schoon te maken.
• Ook is het belangrijk om de rookkanalen van het apparaat regelmatig schoon te maken en te controleren of deze niet verstopt zijn, alvorens het apparaat, nadat deze een lange periode niet is gebruikt, opnieuw aan te maken. Aan het begin van elk seizoen is het belangrijk dat een vakman de installatie een onderhoudsbeurt geeft.
• Bij schoorsteenbrand, indien mogelijk, de trekkleppen dichtdoen en onmiddellijk contact opnemen met de autoriteiten.
• Elk reserveonderdeel dat u nodig heeft dient door ons te zijn aanbevolen.
• Het koord voor het glas is onderhevig aan slijtage. Indien dit het geval is, dient u dit te vervangen voor een nieuw koord.

GARANTIE

Deze kachel is een met zorg vervaardigd product van topkwaliteit. Als er desondanks schade ontstaat, neem dan eerst contact op met uw leverancier. Als hij het probleem niet kan oplossen, zal hij contact met ons opnemen en ons zo nodig de kachel toezenden. Ons bedrijf vervangt de eerste vijf jaar na de aankoopdatum elk defect onderdeel gratis. De verzendkosten zijn echter voor rekening van de klant.

Aangezien dit apparaat is getest door een gecertificeerd laboratorium worden de volgende onderdelen niet gedekt door de garantie:

• Glas
• Gietijzeren rooster
• Vermiculiet
• Handvat, Knoppen, etc

In de verpakking vindt u een kwaliteitscontroleblad. Wij verzoeken u dit in geval van een klacht naar de leverancier te sturen.

• Hoogte 1080 mm
• Breedte 444 mm
• Diepte.... 417 mm
• Gewicht 104 Kg
• Deurtje houtinvoer....500 x 230 mm
• Rookafvoer 150-153 mm
• Romp in 5 mm dik staal
• Gietijzeren rooster
• Hittevaste verf, bestand tegen 800 °C
• Keramisch glas 750 °C

• Houtblokken tot 50 cm

• Nominaal calorisch vermogen 9.5 kW

• Rendement 76.7%
• CO-emissie 0.08 %
• Minimale choorsteentrek voor nominaal vermogen 11.6 Pa
• Rookgasdebiet 7.9 g/s
• Rookgastemperatuur 304°C
• Minimale afstand brandbare materialen 80 cm
• Verwarmingsvolume (ca.) 200 m ^3

C€

EN 13240: 2001 & A2: 2004

Rookgastemperatuur 304 °C

Afstand van brandbare materialen 80 cm

Brandstofsoorten .... Brandhout en briketten

FOD Volksgezondheid, Veiligheid van de Voedselketen en Leefmilieu, Directoraat-generaal Leefmilieu

KB 12 oktober 2010 tot regeling van de minimale eisen van rendement en emissieniveaus van verontreinigende stoffen voor verwarmingsapparaten voor vaste brandstoffen

Fabrikant:
Naam van de fabriekant	PANADERO DENIA SL
Adres van de fabriekant	AVENIDA 5 NORTE 13-1502007 ALBACETE SPAIN
Naam van zijn mandataris in de Europese Unie	PANADERO DENIA SL

Product(en):
Soort brandstof	Vernieuwbaar
Soort product	Met vaste brandstof gestookte voorzetkachel
Vermogen	9.5	KW
Model	ALBA
Type	15500
EC-nummer	PANADERO DENIA S.L.

Emissieniveaus:
CO Continuous	% or mg/Nm3	NBN EN 13240
CO Non Continuous	.08 % or mg/Nm3	NBN EN 13240
PM Continuous	% or mg/Nm3	NBN EN 13240
PM Non Continuous	36 % or mg/Nm3	NBN EN 13240
EFF Continuous	%	NBN EN 13240
EFF Non Continuous	76.7 %	NBN EN 13240

Bijkomende gegevens:
Naam van de erkende instantie	SGS Nederland bv NB-0608
Verslag N°	EZKA/13/104-1
Coördinaten van de persoon die ertoe gemachtigd is om de verklaring te ondertekenen	Miguel PANADERO
Plaats en datum van de verklaring	10-07-2013 ALBACETE
Milieu-informatie betreffende de aanbevolen vaste brandstoffen	Gebruik droog brandhout als brandstof en zorg ervoor dat de vochtigheidsgraad ervan niet hoger dan 20% is. Houd er rekening mee dat een stuk brandhout met een vochtigheidsgraad van 50% of 60% niet verwarmt, zeer slecht brandt, veel teer voortbrengt, overdreven veel waterdamp uitstoot en overmatige afzettingen op het apparaat, het glas en het rookkanaal veroorzaakt. Ook kunnen geperste houtbriketten worden gebruikt.
Milieu-informatie betreffende de af te raden vaste brandstoffen	Verbrand geen huisvuil, plastic materiaal of vette producten die het milieu vervuilen en brandgevaar kunnen veroorzaken door verstopping van het rookkanaal.

Met deze verklaren we dat de reeks toestellen hierna vermeld, in overeenstemming is met het type-model beschreven in de EG verklaring van overeenstemming, en dat ze geproduceerd en verdeeld wordt volgens de eisen van het koninklijk besluit van 12oktober 2010 tot regeling van de minimale eisen van rendement en emissieniveaus van verontreinigende stoffen voor verwarmingsapparaten voor vaste brandstoffen.
