BEDIENUNGSANLEITUNG Bavaria BSM 500 E EINHELL

Bedienungsanleitung Elektro-Schlagbohrmaschine

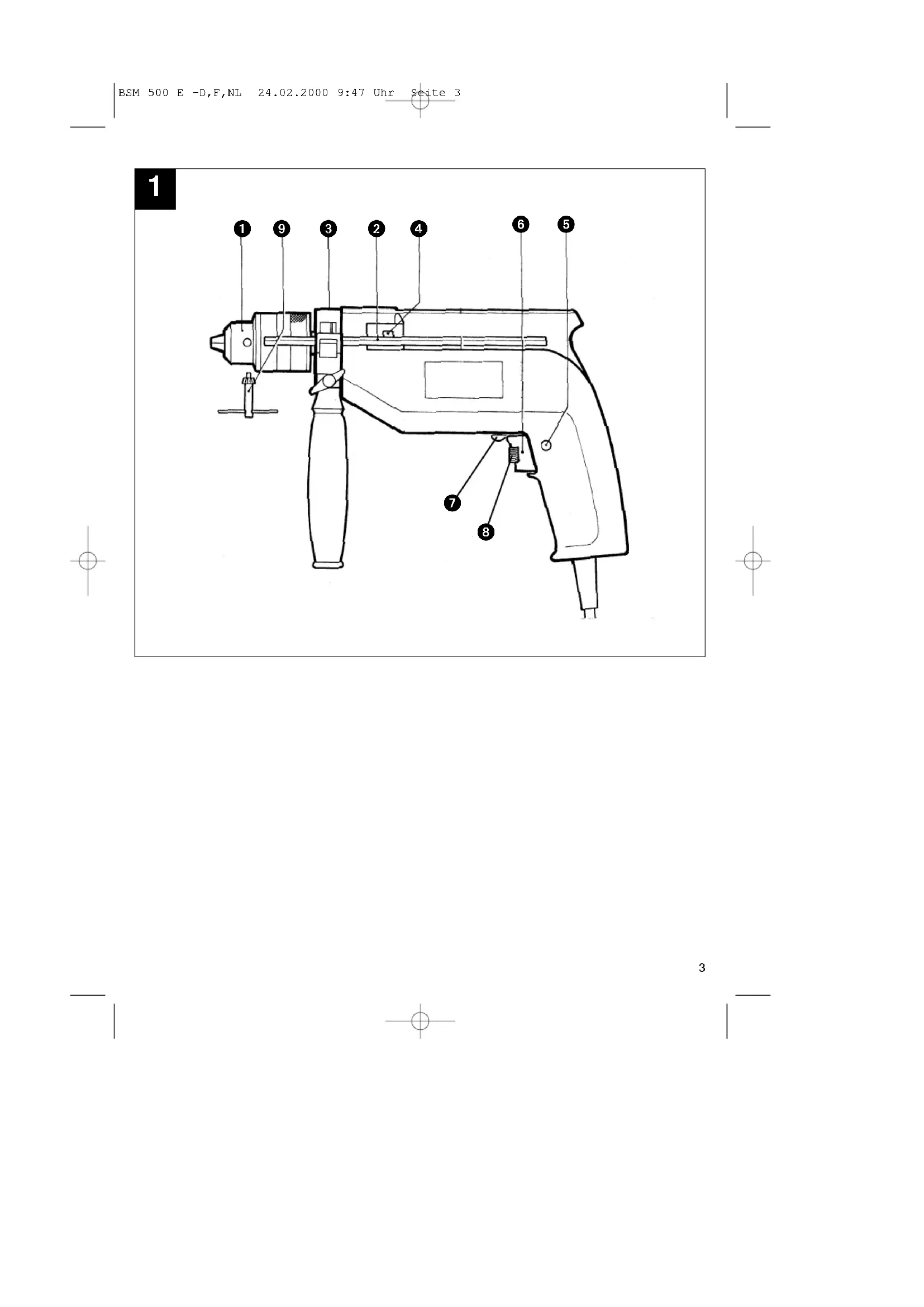

BSM 500 E -D,F,NL 24.02.2000 9:47 Uhr Seite 34 Beschreibung 1 Zahnkranzbohrfutter 2 Bohrtiefenanschlag 3 Zusatzhandgriff 4 Umschaltung Bohren / Schlagbohren 5 Feststellknopf 6 Ein/Ausschalter 7 Umschalter Rechts-Linkslauf 8 Drehzahlregler 9 Bohrfutterschlüssel Allgemeine Sicherheitshinweise und Unfallschutz Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen. Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfreien und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann erneuert werden. Vor allen Arbeiten an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen. Um Beschädigungen des Netzkabels zu vermei- den, das Netzkabel immer nach hinten von der Maschine wegführen. Beim Arbeiten im Freien dürfen nur dafür zugelas- sene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Querschnitt von 1,5 mm

aufweisen. Die Steckverbindungen müssen Schutzkontakte auf- weisen und spritzwassergeschützt sein. Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichbar auf. Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz und bei stauber- zeugenden Arbeiten eine Atemschutzmaske. Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind. Sichern Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen). Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendet werden. Die Staubabsaugung muß zum Absaugen von Gesteinsstaub zugelassen sein. Asbesthaltige Materialien dürfen nicht bearbeitet werden. Entsprechende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten. Achtung Brandgefahr! Achten Sie darauf, daß beim Trennen und Schleifen von Materialien keine brennbaren Materialien im erweiterten Bereich des Funkenflugs befinden. Verwenden Sie nur Orginal-Ersatzteile. Reparaturen dürfen nur von einem Elektro- Fachmann durchgeführt werden. Die Lärmentwicklung am Arbeitsplatz kann 85 db (A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden erforerlich. Das Geräusch dieses Elektrowerk- zeuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen. Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen. Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten. Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Be- schädigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel. Halten Sie Ihren Arbeitsbereich in Ordnung. Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist. Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz. Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug- Herstellers Beachten Sie das Reaktionsmoment der Bohr- maschine, vor allem bei festgefahrenem Bohrer. Die ausgesendeten Schwingungen wurden nach ISO 5349 ermittelt. Die ausgesendeten SchVors

BSM 500 E -D,F,NL 24.02.2000 9:47 Uhr Seite 45 Betriebsanleitung für Elektro- Schlagbohrmaschine BSM 500 E Die Bohrmachine ist zum Bohren von Löchern in Me- tall, Holz und Gestein unter Verwendung des ent- sprechenden Bohrers ausgelegt. INBETRIEBNAHME Momentschaltung (Bild 2) Einschalten: Ein/Ausschalter 7 drücken Ausschalten: Ein/Ausschalter 7 loslassen Dauerschaltung (Bild 2) Einschalten: Ein/Ausschalter 7 drücken und im gedrückten Zustand mit den Feststellknopf 6 arretieren Ausschalten: Ein/Ausschalter 7 drücken und loslassen Umschaltung Bohren/Schlagbohren (Bild 3) Mit dem Umschalter 4 können Sie die Bohrmaschine von Bohren auf Schlagbohren umschalten. Für die Funktion Bohren drücken Sie den Umschalter 4 nach links auf das Symbol „Bohrer” hin. Für die Funktion Schlagbohren drücken Sie den Umschalter 4 nach rechts auf das Symbol „Hammer” hin. Die Funktion Schlagbohren sollten Sie für das Bohren in Mauerwerk, Beton und Stein verwenden. TECHNISCHE DATEN: Nennspannung: 230 V ~ 50 Hz Aufnahmeleistung: 500 W Spannbereich Bohrfutter: Ø 1,5 mm - 13 mm Leerlaufdrehzahl n

Schalldruckpegel LPA: 93 db (A) Schalleistungspegel LWA: 103 db (A) Vibration

Schutzisoliert Gewicht 2 kg

Randgeaard Gewicht 2 kg
