Caractéristiques Techniques	Perceuse à percussion EINHELL Bavaria BSM 500 E, puissance de 500 W, vitesse à vide de 0-3000 tr/min, couple maximal de 30 Nm.
Type de Mandrin	Mandrin auto-serrant de 13 mm.
Fonctionnalités	Fonction percussion, réglage de la vitesse, interrupteur de sécurité.
Utilisation	Idéale pour le perçage dans le bois, le métal et le béton léger.
Accessoires Inclus	Poignée supplémentaire, butée de profondeur, manuel d'utilisation.
Maintenance	Nettoyage régulier, vérification des charbons, lubrification des pièces mobiles.
Sécurité	Utiliser des lunettes de protection, éviter le contact avec l'eau, ne pas forcer l'outil.
Informations Générales	Poids : 1,5 kg, dimensions : 30 x 25 x 10 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - Bavaria BSM 500 E EINHELL

Comment changer le foret sur la perceuse EINHELL Bavaria BSM 500 E ?

Pour changer le foret, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez le nouveau foret dans le mandrin, puis serrez-le en tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien fixé.

Pourquoi ma perceuse ne démarre-t-elle pas ?

Vérifiez d'abord que la perceuse est correctement branchée à une prise de courant fonctionnelle. Assurez-vous également que l'interrupteur est en position 'ON'. Si le problème persiste, inspectez le câble d'alimentation pour détecter d'éventuels dommages.

Comment régler la vitesse de la perceuse EINHELL Bavaria BSM 500 E ?

La vitesse de la perceuse peut être réglée à l'aide de la gâchette. Plus vous appuyez sur la gâchette, plus la vitesse augmente. Pour des matériaux différents, commencez avec une faible vitesse et ajustez progressivement.

Que faire si la perceuse surchauffe ?

Si la perceuse surchauffe, éteignez-la immédiatement et laissez-la refroidir pendant au moins 15 minutes. Assurez-vous de ne pas bloquer les évents d'aération et d'utiliser la perceuse à la vitesse appropriée pour le matériau.

Comment nettoyer ma perceuse EINHELL Bavaria BSM 500 E ?

Débranchez la perceuse avant de la nettoyer. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Pour les débris dans le mandrin, utilisez un petit pinceau. Ne pas utiliser d'eau ou de produits liquides.

MODE D'EMPLOI Bavaria BSM 500 E EINHELL

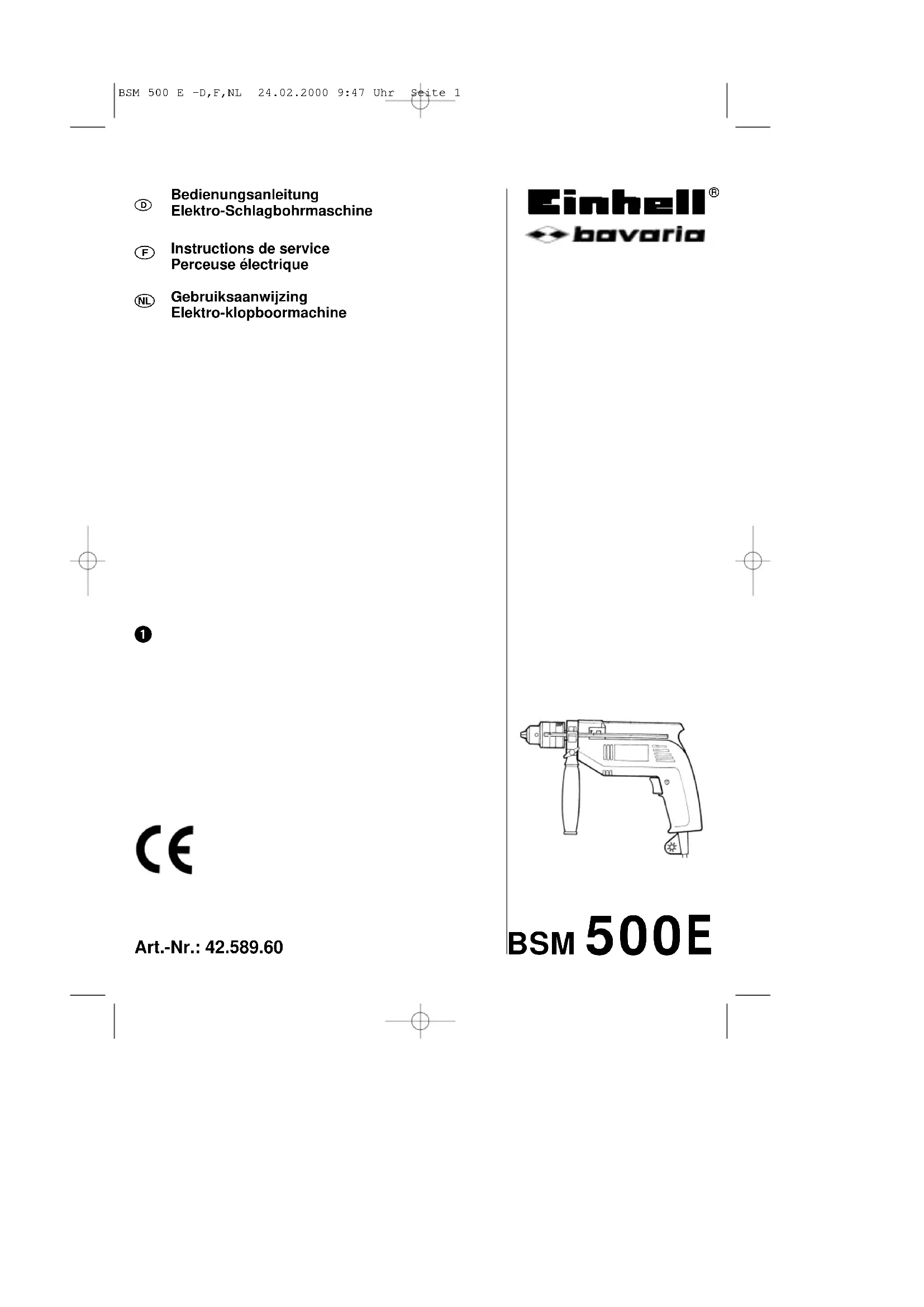

Instructions de service Perceuse électrique

Durch mehr oder wenig starkes Drücken des Schalters 7 wählen Sie die Drehzahl. Durch Drehen der Rändelschraube im Schalter 7 können Sie die Drehzahl vor- wählen. BSM 500 E -D,F,NL 24.02.2000 9:47 Uhr Seite 56 Description 1 mandrin porte-foret à couronne dentée 2 butée de profondeur de percage 3 poignée supplémentaire 4 commutation „perçage / perçage à percussion“ 5 bouton d’arrêt 6 Interrupteur MARCHE / ARRET 7 Réglage de la vitesse 8 Commutateur ‘inversion du sens de rotation 9 clé pour le mandrin porte-foret Consignes générales de sécurité et de prévention des accidents Vous ne pourrez travailler sûrement et sans aucun risque avec l’appareil que si vous lisez entièrement les consignes de sécurité et le mode d’emploi et si vous en respectez les instructions. Contrôlez, avant chaque utilisation, l’appareil, le câble de raccordement et la fiche. Utilisez l’appareil seulement si son état est parfait et s’il n’est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées tout de suite par un électricien confirmé. Retirez la fiche secteur de la prise de courant avant tout travail sur l’appareil, avant le remplacement d’un outil et pendant que l’appareil n’est pas utilisé. Afin d’éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l’arrière de l’appareil. Si vous travaillez en plein air, n’utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm

. Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d’eau. Gardez les outils dans un endroit sûr, hors de portée des enfants. Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu’un masque respiratoire pendant tous les travaux produisant beaucoup de poussière. Ne laissez pas de clés d’outils insérées. Avant la mise en circuit, vérifiez que les clés et les outils de réglage soient enlevés de l’appareil. Veillez à ce que la pièce à usiner soit bien arrêtée afin qu’elle ne puisse pas glisser. Il faut utiliser un dispositif d’aspiration des pous sières pour l’usinage (coupage et ponçage) de pierre. Ce dispositif d’aspiration doit être homologué pour aspirer la poussière incombustible. Il est interdit d’usiner des matériaux contenant de l’amiante! Respectez la consigne de prévention d’accidents correspondante (en Allemagne: VBG 119) de l’association professionnelle concernée! Attention - Risque d’incendie! Pendant les travaux de coupage et de ponçage, veillez à ce que pas de matériaux combustibles ne se trouvent dans la zone étendue de projection d’escarbilles. Utilisez seulement des pièces de rechange originales. Seul un électricien confirmé est autorisé à effectuer des réparations. Le bruit développé à la place de travail peut dépasser 85 dB(A). L’opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l’ouïe. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE). Gardez votre position de sécurité. Evitez des positions anormales du corps. N’exposez pas votre appareil électrique à la pluie. N’utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables. Ne portez pas l’appareil électrique par le câble secteur. Protégez le câble secteur contre l’endommagement par de l’huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l’appareil électrique. Gardez votre lieu de travail en ordre. Vérifiez que l’interrupteur soit en position hors circuit lorsque vous connectez l’appareil au secteur. Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs. Pour votre propre sécurité, n’utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil. Veillez au moment de retour à sa position primitive de la perceuse, surtout si le foret s’est arrêté. La valeur de vibration mesureé sur la poignée selon ISO 5349.

BSM 500 E -D,F,NL 24.02.2000 9:47 Uhr Seite 67 Mode d’emploi pour perceuse électrique portative à percussion, type BSM 500 E Utilisez seulement des forets aigus et ne surchargez pas votre machine.

Manoeuvre impulsionnelle (Fig. 2): Mise en circuit: Poussez l’interrupteur MARCHE/ARRET 7 Mise hors circuit: Relâchez l’interrupteur MARCHE/ARRET 7 Manoeuvre permanente (Fig. 2): Mise en circuit: Poussez l’interrupteur MARCHE/ARRET 7 et bloquez l’interrupteur poussé au moyen du bouton d’arrêt 6. Mise hors circuit: Poussez, ensuite relâchez l’interrupteur MARCHE/ ARRET 7. (Fig. 3) Le commutateur 4 permet la commutation de la perceuse de „perçage“ à „perçage à percussion“. Pour choisir la fonction „perçage“, réglez le commutateur 4 au symbole „perçeuse“. Pour choisir la fonction „perçage à percussion“, réglez le commu- tateur 4 au symbole „marteau“. Il convient d’utiliser la fonction „perçage à percussion“ pour percer les murs, le béton et la pierre. CARACTERISTIQUES TECHNIQUES Tension nominale: 230 V ~ 50 Hz Puissance absorbée: 500 W Plage de ø de serrage, mandrin: 1,5 mm à 13 mm Nombre de tours: max. 2800 tr./mn. Niveau de pression acoustique LPA: 93 dB(A) Niveau d’intensité acoustique LWA: 103 dB(A) Vibration aw 10 m/s

Perçage Perçage à percussion
