Produkttyp	Handkreissäge
Marke	Einhell
Modell	TC-CS 860/2
Netzspannung	230-240 V ~ 50 Hz
Leistungsaufnahme	450 W
Leerlaufdrehzahl	6000 U/min
Maximale Schnitttiefe	23 mm
Sägeblattdurchmesser	85 mm
Bohrung	10 mm
Gewicht	2,0 kg
Schutzklasse	II
Schalldruckpegel LpA	85,5 dB(A)
Schallleistungspegel LWA	96,5 dB(A)
Vibrationsemissionswert (Griff)	3,496 m/s²
Sägeblattschutz	Pendelschutz
Parallelanschlag	Ja, verstellbar
Absauganschluss	Ja, mit mitgeliefertem Adapter
Hauptfunktionen	Ein-/Ausschalter, Feststelltaste, Tiefeneinstellung, Hebel für beweglichen Gehäuseschlitten
Wartung und Reinigung	Regelmäßige Reinigung mit feuchtem Tuch; Austausch der Kohlebürsten durch einen Fachmann
Sicherheit	Gehörschutz, Staubmaske und Schutzbrille tragen
Verschleißteile	Sägeblatt, Antriebsriemen, Kohlebürsten
Garantie	24 Monate, Bedingungen gemäß Garantieschein

Häufig gestellte Fragen - TC-CS 860/2 EINHELL

Wie stelle ich die Schnitttiefe an der Kreissäge TC-CS 860/2 ein?

Lösen Sie die Befestigungsschraube (4), stellen Sie die gewünschte Tiefe an der Skala ein und ziehen Sie die Schraube wieder fest. Bei Holz und Kunststoff sollte die Tiefe etwas geringer als die Materialstärke sein.

Wie wechsle ich das Sägeblatt?

Ziehen Sie den Netzstecker. Lösen Sie die Schraube der Sägeblattarretierung (12) mit einem Inbusschlüssel. Drücken Sie die Arretiertaste (3) und heben Sie den Gehäuseschlitten (6) mit dem Hebel (5) an. Entnehmen Sie das Sägeblatt nach unten, reinigen Sie den Flansch, setzen Sie das neue Sägeblatt unter Beachtung der Drehrichtung ein und ziehen Sie die Schraube fest.

Wie verwende ich den Parallelanschlag?

Lösen Sie die Befestigungsschraube (8), setzen Sie den Parallelanschlag (9) in die Führungsnut des Sägefußes ein, stellen Sie den gewünschten Abstand ein und ziehen Sie die Schraube wieder fest. Positionieren Sie den Anschlag flach an der Kante des Werkstücks, bevor Sie sägen.

Was tun, wenn das Gerät plötzlich ausgeht?

Dies kann durch eine Überlastung verursacht werden (z. B. Blockieren des Sägeblatts). Drücken Sie die Reset-Taste (14), um das Gerät wieder in Betrieb zu nehmen. Wenn das Problem weiterhin besteht, überprüfen Sie das Sägeblatt und den Zustand des Geräts.

Wie schließe ich einen Staubsauger an die Säge an?

Schließen Sie den Absaugadapter (11) an den Absaugstutzen (10) an. Sie können dann einen geeigneten Staubsauger (nicht im Lieferumfang enthalten) anschließen, um die Absaugung von Staub und Spänen zu optimieren.

Welchen Gehörschutz soll ich tragen?

Es wird empfohlen, einen geeigneten Gehörschutz zu tragen, da der Schalldruckpegel 85,5 dB(A) mit einer Messunsicherheit von 3 dB beträgt.

Wie reinige ich die Kreissäge?

Ziehen Sie den Netzstecker. Verwenden Sie ein feuchtes Tuch mit etwas Seife, um die Oberflächen zu reinigen. Vermeiden Sie aggressive Reinigungsmittel und lassen Sie kein Wasser ins Innere gelangen. Blasen Sie die Lüftungsschlitze mit Druckluft bei niedrigem Druck aus.

Was sind die Verschleißteile der TC-CS 860/2?

Zu den Verschleißteilen gehören das Sägeblatt, der Antriebsriemen und die Kohlebürsten. Der Austausch von Riemen und Bürsten sollte von einem Fachmann durchgeführt werden.

Wie lagere ich die Kreissäge?

Bewahren Sie das Gerät und sein Zubehör an einem trockenen, frostfreien und für Kinder unzugänglichen Ort auf. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Werkzeug vorzugsweise in der Originalverpackung auf.

Welche Materialien können mit dieser Säge geschnitten werden?

Die Säge eignet sich zum Schneiden von Holz, Holzähnlichen Materialien und Kunststoff, sofern ein geeignetes Sägeblatt verwendet wird. Sie kann auch Fliesen mit einer geeigneten Trennscheibe schneiden. Vermeiden Sie Überhitzung der Sägezähne oder Schmelzen des Kunststoffs.

BEDIENUNGSANLEITUNG TC-CS 860/2 EINHELL

Art.-Nr.: 43.309.94 I.-Nr.: 11015

-2-

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen

Vorsicht! Tragen Sie einen Gehorschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Geräthereustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

D

Gefahr!

Beim Benutzen von Geräten,müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch.Bewahren Sie die se gut auf,damit Ihnen die Informationen jederzeit zur Verfugung stehen.Falls Sie das Gerat an andere Personen übergeben sollenn,handigen SieThese Bedienungsanleitung / Sicherheitshinweiseitte mit aus.Wir übernehmer keine Haftung fur Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1/3)

1.Handgriff
2. Ein-/Ausschalter
3. Sperrtaste
4. Feststellschraube für Schnitttiefeneinstellung
5. Hebel zum Hochziehen des Sageschuhs
6. Sageschuh
7. Sageblatt
8. Feststellschraube für Parallelanschlag
9. Parallelanschlag
10. Anschluss für Spanabsaugung
11. Adapter für Spanabsaugung
12. Schraube zur Sageblattsicherung
13. Flansch
14. Resetknopf

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschreibenben Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

• Mini-Handkreissäge
• Parallelanschlag
• Adapter für Spanabsaugung
  Inbusschlüssel 2x
  Originalbetriebsanleitung
• Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Die Mini-Handkreissage ist geeignet zum Sagen von geradinigen Schnitten in Holz, holzahnlichen Werkstoffen und Kunststoffen unter Verwendung des geeigneten Sägeblattes. Dabei sind ein Überhitzen der Sägezahnspitzen und ein Schmelzen des Kunststoff es zu vermeiden. AuBerdem ist sie geeignet zum Schneiden von Fliesen unter Verwendung der entsprechenden Trennscheibe.

D

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Fur daraus hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 230-240 V ~ 50 Hz

Leistungsaufnahme: 450 W

Leerlauf-Drehzahl: 6.000 min

Schnittliffe: max. 23 mm

Sageblatt: 85 mm

Sägeblattaufnahme: 0 10 mm

Schutzklasse: 11

Gewicht: 2,0kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L85,5dB(A)

Unsicherheit K_DA 3dB

Schalleistungspegel LwA. 96,5 dB(A)

Unsicherheit K_WA 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.

Handgriff

Schwingungsemissionswert a_h = 3,496~m / s^2

Unsicherheit K = 1,5m / s^2

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird,ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitswiese dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftenen:

1. Lungenschäden, falls keine geeignete Staub-schutzmaske getragen wird.
2. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

D

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem AnschlieBen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warning!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

5.1 Schnitttiefe einstellen (Bild 2)

Feststellschraube fur Schnittfeneinstellung (4) losen.
Schnitttiefe nach Skala (a) einstellen
- Bei Holz und Kunststoff sollen die Schnitttiefe etwas tiefer als die Materialstärke gewählt werden.
Um darunter liegende Oberflächen nicht zu beschädigten, kann bei Holz und Kunststoff die Schnitttiefe auch exakt auf die Materialstärke eingestellt werden. Dies führt allerdings zu einem etwas unsauberen Schnitt.

5.2 Absaugen von Staub und Spanen (Bild 3)

Schlieben Sie eine Absauganlage oder einen Staubsauger an Ihr Gerät an. Sie erreichen damit eine optimale Absaugung von Stäuben und Spanen vom Werkstück.

Die Vorteile: Sie schonen sowohl das Gerät als auch ihre eigene Gesundheit. Ihr Arbeitsbereich bleibt außer dem sauber und sicher.

SchlieBen Sie den Adapter für Spanabsaugung (11) an den Anschluss für Spanabsaugung (10) an.
An den Adapter fur Spanabsaugung (11) konnen Sie nun einen geeigneten Staubsauger anschließen (Staubsauger nicht im Lieferumfang).

5.3 Parallelanschlag (Bild 4/5)

Der Parallelanschlag (9) erlaubt es Ihnen, parallele Linien zu sagen.
Lockern Sie die im Sagefuß (6) befindliche Feststellschraube für den Parallelanschlag (8).
Die Montage erfolgt durch Einsetzen des Parallelanschlags (9) in die Führung (a) im Sagefuß (6) (siehe Bild 4).
- Setzen Sie den benöttigen Abstand fest undziehen Sie die Feststellschraube (8) wieder fest.
Benutzung des Parallelanschages: Positionen den Parallelanschlag (9) flach am Werkstuckrand und beginnen Sie mit dem Sagen.

6. Bedienung

6.1 Arbeitsen mit der Minihandkreissäge

• Minihandkreissäge stets mit festem Griff halten.
  Keine Gewalt anwenden!
  Mit der Minihandkreissäge leicht und gleichmäßig vorrücken.
  Das Abfallstück sollte sich auf der linken Seite der Minihandkreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen Fläche aufliegt.
• Wenn nach vorgezeichneter Linie gesagt wird, Minihandkreissäge an der entsprechenden Kerbe entlangführren.
• Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalten.
• Sicherheitsvorschriften unbedingt beachten! Schutzbrille tragen!
• Verwenden Sie keine defekten Sägeblätter oder solche, welche Risse und Sprünge aufweisen.
• Verwenden Sie keine Flansche/Flanschmuttern, deren Bohrung größter oder kleiner ist als diejenige des Sägeblattes.
• Das Sägeblatt darf nicht von Hand oder durch seitlichen Druck auf das Sägeblatt gebremst werden.
• Der Sageschuharf nicht verklemmen und muss sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden.
  Vor der Verwendung der Minihandkreissäge bei Herausgezogenem Netzstecker die Funktion des Sageschuhs prufen.
• Vergewissern Sie sich vor jedem Einsatz dem Maschine, dass die Sicherheitsinrichtungen wie Sagenschuh, Flansche und Verstelleinrichtungen Funktionieren bzw. richtig eingestellt und festgestellt sind.
  An den Adapter fur Spanabsaugung (11) konnen Sie eine geeignete Staubabsaugung anschlieben. Stellen Sie richer, dass die Staubabsaugung safer und ordnungsgemäß angeschlossen ist.

Gefahr! Vor allen Arbeiten an der Kreissäge Netzsteckerziehen!

6.2 Benutzung der Minihandkreissäge

Geeignetes Sageblatt fur das zu sagende Material auswahlen
- Zustand und Scharfe des Sägeblattes überprüfen.

D

Schnitttiefe einstellen.
Gerät in die Handnehmen und darauf achten, dass keine Lüftungsschlitze verdeckt werden.
Gerat einschalten und einige Sekunden warten, bis das Sageblatt die Betriebsdrehzahl erreicht hat.
Spertaste (3) drucken und langsam, aber mit etwas Druck in das Werkstück eintauchen.
Gerat vorwarts durch das Werkstuck schiben. Niemals ruckwarts!
- Beim Schneiden nur geringe Kraft auf das Gerät bringen.
Die Grundplatte soll immer flach auf dem Werkstück aufliegen
- Bevor Sie den Sägevorgang am Werkstück beginnen, können Sie den Sageschuh (6) mit dem Hebel (5), wie in Bild 6 gezeigt, nach oben schieren. Dies erhögtlich ihren einen leichteren Start des Sägevorgangs wenn Sie am Rand eines Werkstücks beginnen.

6.3 Ein-/Ausschalten (Bild 1)

Einschalten: Ein-/Ausschalter (2) nach vorn schieben und halten.

Ausschalten: Ein-/Ausschalter (2) loslassen.

Hinweis! Probeschnitt mit einem Abfallholz durchführten

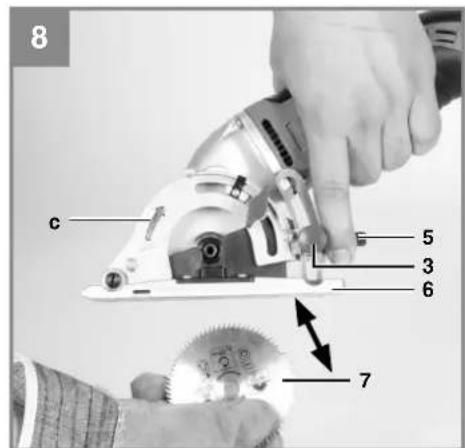

6.4 Sägeblatt wechseln (Bild 1/7-8)

Gefahr! Vor allen Arbeitsen an der Kreissäge Netzsteckerziehen!

Verwenden Sie ausschließlich Sägeblätter, die der Norm EN 847-1 entsprechen und vom gleichen Typ sind, wie das mitgelieferte Sägeblatt dieser Handkreissäge. Lassen Sie sich im Fachhandel beraten.

Vorsicht! Aus Sicherheitsgrunden dar die Minihandkreissäge nicht mit eingestecktem Inbusschluss betrieben werden.

Schaube zur Sägeblattsicherung (12) mit dem Inbusschluss (a) im Uhrzeigersinn loseu und gleichzeitig mit dem Inbusschluss (b) auf der anderen Seite gegenüber.
Sperrtaste 3 drucken und den beweglichen Sageschuh (6) mit Hilfe des Hebels (5) nach offen schieben und festhalten.
Sageblatt (7) nach unten entnahmen.
Flansch reinigen, neues Sägeblatt einsetzen.

Auf Laufrichtung achten (siehe Pfeil am Gehäuse (c) und auf dem Sageblatt)!

• Schraube zur Sageblattssicherung (12) anziehen, auf Rundlauf achen.
• Bevor Sie den Ein-Ausschalter betätigten, vergewissem Sie sich, ob das Sägeblatt richtig montiert, bewegliche Teile weniger gängig und Klemmschauben fest angezogen sind.

6.5 Austausch des Antriebsriemens (Bild 9-10)

• Der Austausch des Riemens sollte durch eine qualifizierte Fachkraft vorgenommen werden.
  Der Antriebsriemen (B) muss ausgetauscht werden, falls er verschiedene ist.
• Losen Sie die Schraube (a) und nehmen Sie die seitliche Riemenabdeckung (A) ab.
• Schrauben Sie die Schraube auf der Riemenschübe (C) ab und entnahmen Sie die daraufliegende Scheibe.
• Entfernen Sie den verschlussenen Antriebsriemen (B) und reinigen Sie die beiden Riemenschreiben (C/D).
• Legen Sie den neuen Antriebsriemen auf die Riemenschleebe (C) auf undziehen Sie den Riemen unter Drehen der Welle auf die Riemenschleebe (D) auf.
• Achten Sie darauf, dass der Antriebsriemen korrekt auf den Riemenschiben aufliegt.
• Legen Sie die Scheibe wieder auf die Riemenscheibe (C) auf und schrauben Sie diese fest.
  Die Riemenabdeckung (A) aufsetzen und mit der Schraube (a) befestigen.

6.6 Reset-Knopf (Bild 11)

Bei Überlastung durch z.B. Verklemmen des Sägeblattes, schaltet sich das Gerät automatisch ab. Um es wieder in Betrieb zu setzen muss zunchst der Reset-Knopf (14) gedrückt werden. Danach kann das Gerät wieder normal bedient werden.

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung theses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich quali zierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

D

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreiben. Achen sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung让他们 Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten * dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeaff ordierung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Algerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen ihren für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfugung.

Es ist zu beachten, dass bei diesen Produkt folgende Teile einem gebrauchsgemäß oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht werden.

Kategorie Beispiel
Verschleiße*Kohlebürsten
Verbrauchsmaterial/Verbrauchsteile*Sägeblatt,Trennscheibe,Antriebsriemen
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihn vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solle these gesät dennoch einmal nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt.itte beachten Si, dass oursere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflge und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrauchliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstandens sind.

6. Schaden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zureckzuführten sind.

7. Die Garantiezeit beträgt 24 Monate und beginn mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkann haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlotten. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zuruck.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch deutsche Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrer Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführten. Hier eine Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfügbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingeräte
Defekte Geräte ammelden
Garantieverlangerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freu den auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: [phone] Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

4. Technische gegevens

Netspanning: 230-240 V ~ 50 Hz

Beschermingklasse: Ⅱ回

Gewicht: 2,0 kg

Gevaar!

Geluid en vibratie

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erklart folgende Konformität gemäß EU-Richtlinie und Normen für Anteil

Mini-Handkreissage TC-CS 860/2 Kit (Einhell)

□87/404/EC_2009/105/EC
2005/32/EC_2009/125/EC
2006/95/EC
2006/28/EC
2004/108/EC
2004/22/EC
1999/5/EC
□97/23/EC
□90/396/EC_2009/142/EC
□89/686/EC_96/58/EC
2011/65/EC

2006/42/EC

Annex IV

Notified Body:

Notified Body No.:

Reg.No

2000/14/EC_2005/88/EC

Annex V

Annex VI

Landau/Isar, den 22.09.2015

Nugd Yang
YangProduct-ManagementWeichselgartner/General-Manager

First CE:10

Art.-No.:43.309.94 I-No.:11015
