BEDIENUNGSANLEITUNG GP Jet 1205 NIRO EINHELL

Art.-Nr.: 41.813.00 GP JET 1205 NIRO

Art.-Nr.: 41.813.10 GP JET 1205 NIRO-Set

1. Sicherheitshinweise

• Bitte lesen Sie die Gebrauchsanweisung sorgfälltig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheits-hinweisen vertraut.
• Der Zugriff von Kindern, ist durch geeignete Maßnahmen zu verhindern.
• Der Benutzer ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.
  ●Vor Inbetriebnahme ist durch fachmännische Prüfung sicherzustellen, daß die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
• Während des Betriebes der Pumpe dürfen sich Personen nicht im Fördermedium aufhalten.
  ●Das Betreiben der Pumpe an Schwimmbecken, Gartenteichen, Flachteichen, Springbrunnen und dgl. ist nur mit Fehlerstrom-Schutzschalter (max. Fehlerstrom 30mA nach VDE Vorschrift Teil 702) zulässig. Fragen Sie bitte Ihren Elektrofachmann.
  ●Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benützen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft.
  ●Verwenden Sie das Gerät ausschließlich entsprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck.
• Sie sind für die Sicherheit im Arbeitsbereich verantwortlich
  ●Sollte das Pumpenkabel oder der Stecker aufgrund äußerer Einwirkungen beschädigt werden, so darf das Kabel nicht repariert werden! Das Kabel muß gegen ein neues ausgetauscht werden. Diese Arbeit darf nur druch einen Elektrofachmann ausgeführt werden.
  ●Die auf dem Typenschild der Pumpe angegebene Spannung von 230 Volt Wechselspannung muß der vorhandenen Netzspannung entsprechen.
  ●Die Pumpe niemals am Netzkabel anheben, transportieren oder befestigen.
• Stellen Sie sicher, daß die elektrische Steckverbindungen im überflutungssicheren Bereich liegen, bzw. vor Feuchtigkeit geschützt sind.
  ●Vor jeder Arbeit an der Pumpe Netzstecker ziehen.

●Vermeiden Sie, daß die Pumpe einem direkten Wasserstrahl ausgesetzt wird.
●Für die Einhaltung ortsbezogener Sicherheits- und Einbaubestimmungen ist der Betreiber verantwortlich. (Fragen Sie eventuell einen Elektrofachmann)
●Folgeschäden durch eine Überflutung von Räumen bei Störungen an der Pumpe hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Reservepumpe o.ä.) auszuschließen.
- Bei einem eventuellen Ausfall der Pumpe dürfen Reparaturarbeiten nur durch einen Elektrofachmann oder durch den ISC-Kundendienst durchgeführt werden.
●Verwenden Sie ausschließlich Einhell Ersatzteile
●Die Pumpe darf nie trocken laufen, oder mit voll geschlossener Ansaugleistung betrieben werden. Für Schäden an der Pumpe, die durch Trockenlauf entstehen, erlischt die Garantie des Herstellers.

2. Beständigkeit

Die maximale Temperatur der Förderflüssigkeit sollte im Dauerbetrieb +35°C nicht überschreiten. Mit dieser Pumpe dürfen keine brennbaren, gasenden oder explosiven Flüssigkeiten gefördert werden.

Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden.

3. Verwendungszweck

Einsatzbereich

●Zum Bewässern und Gießen von Grünanlagen, Gemüsebeeten und Gärten
●Zum Betrieb von Rasensprengern
- Mit Vorfilter zur Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasser-Zisternen und Brunnen

Fördermedien

Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichte Waschlauge/ Brauchwasser

4. Bedienungshinweise

Grundsätzlich empfehlen wir die Verwendung eines Vorfilters und einer Sauggarnitur mit Saugschlauch, Saugkorb und Rückschlagventil, um lange Wiederansaugzeiten und eine unnötige Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

D

1. Technische Daten:

Royal GP Jet 1205 NIRO GP Jet 1205 NIRO-SET
Netzsanschluß: 230V ~ 50 Hz 230V ~ 50 Hz
Aufnahmeleistung: 1200 W 1200 W
Fördermenge max. 3600 l/h 3600 l/h
Förderhöhe max. 45 m 45 m
Förderdruck max. 4,5 bar 4,5 bar
Ansaughöhe max. 8 m 8 m
Druck und Sauganschluß: 1" IG 1" IG
Wassertemperatur max.	35°C 35°C
Schalldruckpegel LPA	69 dB(A)	69 dB(A)
Schalleistungspegel LWA	79,6 dB(A)	79,6 dB(A)
mit Sauggarnitur	nein	ja
Art.-Nr.:	41.813.00	41.813.10

6. Elektrischer Anschluß

• Der elektrische Anschluß erfolgt an einer Schutzkontakt-Steckdose 230 V \~ 50 Hz. Absicherung mindestens 10 Ampere
  ●Die Ein-Ausschaltung erfolgt mit dem eingebautem Schalter.
  ●Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperaturwächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet sich die Pumpe wieder selbstständig ein.

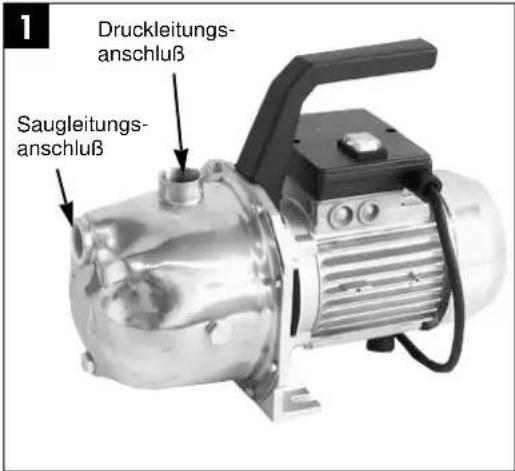

7. Saugleitung

Für GP Jet 1205 INOX (41.813.00)

●Einen Saugschlauch (Kunststoffschlauch mind. 3/4" mit Spiralversteifung) direkt oder mit einem Gewindenippel an den Sauganschluß (1" IG) der Pumpe schrauben. (siehe Bild 1)
●Der verwendete Saugschlauch sollte ein Saugventil haben. Falls das Saugventil nicht verwendet werden kann, sollte ein Rückschlagventil in der Saugleitung installiert werden.

Für GP Jet 1205 NIRO-Set (41.813.10)

- Den beiliegenden Saugschlauchanschluß-Gewindenippel mit der kurzen Gewindeseite in den Sauganschluß schrauben.

• Beiliegenden Saugschlauch mit der Gewinde-mutter an den Gewindenippel von Hand aufschrauben.
  ●Das beiliegende Saugventil von Hand auf den Saugschlauch schrauben. Falls das beiliegende Saugventil nicht verwendet werden kann, sollte ein Rückschlagventil in der Saugleitung installiert werden

Für GP Jet 1205 NIRO (41.813.00) und GP Jet 1205 NIRO - Set (41.813.10)

●Die Saugleitung von der Wasserentnahme zur Pumpe steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang.
●Saug- und Druckleitung sind so anzubringen, daß diese keine machanischen Druck auf die Pumpe ausüben.
●Das Saugventil sollte genügend tief im Wasser liegen, sodaß durch Absinken des Wasserstandes ein Trockenlauf der Pumpe vermieden wird.
●Eine undichte Saugleitung verhindert, durch Luftansaugen, das Ansaugen des Wassers.
- Vermeiden Sie das Ansaugen von Fremdkörpern (Sand usw.), falls notwendig ist ein Vorfilter anzu-bringen.

D

8. Druckleitungsanschluß

●Die Druckleitung (sollte mind. 3/4" sein) muß direkt oder über einen Gewindenippel an den Druckleitungsanschluß (1" IG ) der Pumpe angeschlossen werden.
- Selbstverständlich kann mit entsprechenden Verschraubungen ein 1/2" Druckschlauch verwendet werden. Die Förderleistung wird durch den kleineren Druckschlauch reduziert.
●Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperrorgane (Spritzdüsen, Ventile etc.) voll zu öffnen, damit die, in der Saugleitung vorhandene, Luft frei entweichen kann.

9. Inbetriebnahme

●Pumpe auf einen ebenen und festen Standort aufstellen
●Saugleitung betriebsbereit anbringen
●elektrischen Anschluß herstellen
●Pumpe am Druckanschluß mit Wasser auffüllen.
●Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperrorgane (Spritzdüsen, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene, Luft frei entweichen kann.
- Je nach Saughöhe und Luftmenge in der Saugleitung kann der erste Ansaugvorgang ca. 0,5 min - 5 min betragen. Bei längeren Ansaugzeiten sollte erneut Wasser aufgefüllt werden.
●Wird die Pumpe nach dem Einsatz wieder entfernt, so muß bei erneutem Anschluß und Inbetriebnahme unbedingt wieder Wasser aufgefüllt werden.

10. Wartungshinweise

●Die Pumpe ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege. Achtung! Vor jeder Wartung ist die Pumpe spannungsfrei zu Schalten, hierzu ziehen Sie den Netzstecker der Pumpe aus der Steckdose.
●Vor längerm Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzuspülen, komplett zu entleeren und trocken zu lagern.
- Bei Frostgefahr muß die Pumpe vollkommen entleert werden.
●Nach längeren Stillstandzeiten durch kurzes Ein-Aus-Schalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt.
- Bei eventueller Verstopfung der Pumpe, schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch ab. Öffnen Sie die Wasserleitung. Schalten Sie die Pumpe mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häufigsten Fällen beseitigt werden.

11. Auswechseln der Netzleitung

Achtung das Gerät vom Netz trennen! Bei defekter Netzleitung, darf diese nur durch einen Elektro-Fachmann gewechselt werden.

D

12. Störungen

Kein Motoranlauf

Ursachen Beheben
Netzspannung fehlt Spannung überprüfen
Pumpenrad blockiert-Thermowächter hat abgeschaltet Pumpe zerlegen und reinigen

Pumpe saugt nicht an

Ursachen Beheben
Saugventil nicht im Wasser Saugventil im Wasser anbringen
Pumpenraum ohne Wasser Wasser in Ansauganschluß füllen
Luft in der Saugleitung Dichtigkeit der Saugleitung überprüfen
Saugventil undicht Saugventil reinigen
Saugkorb (Saugventil) verstopft Saugkorb reinigen
max. Saughöhe überschritten Saughöhe überprüfen

Fördermenge ungenügend

Ursachen Beheben
Saughöhe zu hoch Saughöhe überprüfen
Saugkorb verschmutzt Saugkorb reinigen
Wasserspiegel sinkt rasch Saugventil tiefer legen
Pumpenleistung verringert durch Schadstoffe Pumpe reinigen und Verschleißteil ersetzen

Thermoschalter schaltet die Pumpe ab

Ursache Beheben
Motor überlastet-Reibung durch Pumpe demontieren und reinigen,Fremdstoffe zu hoch Ansaugen von Fremdstoffen verhindern(Filter)

Achtung!

Die Pumpe darf nicht trocken laufen.

13. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
  ● Ersatzteil-Nummer des erforderlichen Ersatzteils

Wir weisen ausdrücklich darauf hin, daß wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Original Einhell-Teile, oder von uns freigegebene Teile verwendet werden und die Reparatur nicht durch den ISC-Kundendienst druchgeführt wird.

GB

1. Safety information

1. Technische gegevens:

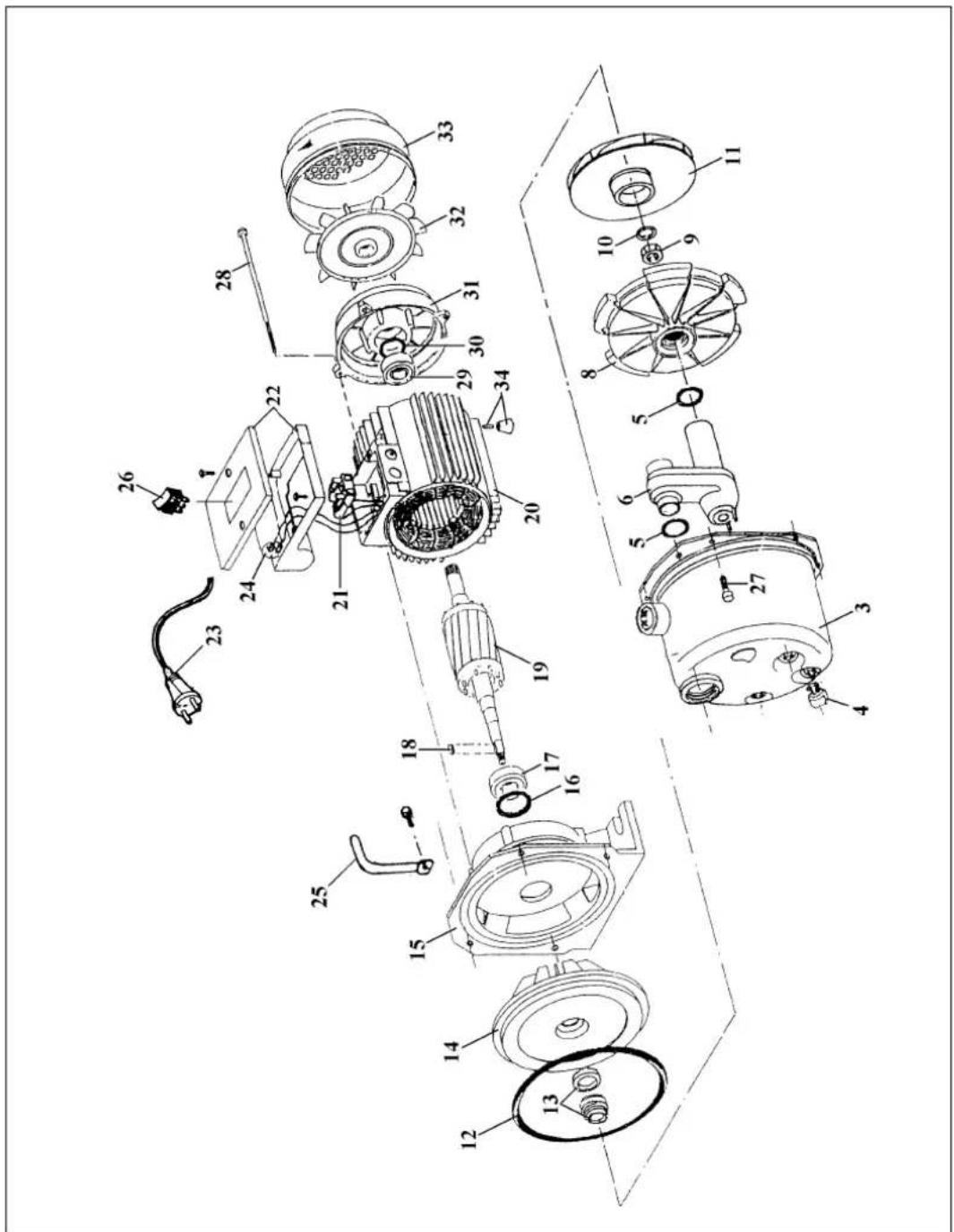

Ersatzteilzeichnung GP Jet 1205 NIRO Art.-Nr.: 41.813.00, I.-Nr.: 91019 Ersatzteilzeichnung GP Jet 1205 NIRO-Set Art.-Nr.: 41.813.10, I.-Nr.: 91019

Ersatzteilliste GP Jet 1205 NIRO Art.-Nr.: 41.813.00, I.-Nr.: 91019 Ersatzteilliste GP Jet 1205 NIRO-Set Art.-Nr.: 41.813.10, I.-Nr.: 91019

Pos.	Bezeichnung Ersatzteil-Nr.
03	Pumpengehäuse 41.813.00.01
04	Wassereinfüllschraube 41.733.00.52
05	O-Ring 41.712.30.20
06	Venturi Düse 41.813.00.02
08	Diffusorscheibe 41.731.00.C1
09	Mutter 41.712.30.31
10	Inox Scheibe 41.732.00.44
11	Pumpenrad 41.730.00.A3
12	O-Ring 41.731.00.A4
13	Gleitringdichtung 41.712.30.29
14	Pumpenflansch 41.731.00.A6
15	Standfuß 41.712.30.27
16	Metallscheibe 41.712.30.05
17	Kugellager 6202 ZZ	41.731.00.A0
18	Sicherungskeil	41.731.00.B1
19	Rotor	41.732.00.46
20	Stator	41.730.00.B3
21	Anschlußklemme	41.733.50.01
22	Klemmkasten	41.802.00.06
23	Netzleitung	41.710.30.06
24	Kondensator	41.733.50.02
25	Tragebügel	41.813.00.03
26	Ein- Ausschalter	41.712.01.45
27	Schraube 5x10	41.733.50.03
28	Schraube 5x135	41.712.30.22
29	Kugellager 6202 ZZ	41.731.00.A0
30	Welring	41.732.00.48
31	Lagerschild	41.730.00.B9
32	Lüfterrad 41.730.00.B8
33	Lüfterhaube	41.730.00.B7
34	Stützfuß	41.802.00.05

D	GB	F	NL	E	P
EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undersigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare. au nom de	EC ConformiteitsverklaringDe ondertekenaar verklaart in naam van de firma	Declaración CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa	Declaração de conformidade CEO abaixo assinado declara em nome da empresa
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produto
Gartenpumpe Garden	Pump Pompe de jardin Tuinpomp Bomba de jardin Bomba para jardim
Marke	produced by:	du fabricant	merk	marca	marca
Einhell®
Typ	Type	Type	type	tipo	tipo
GP Jet 1205 NIRO
– Seriennummer auf dem Produkt – der☑EG Niederspannungsrichtlinie 73/23 EWG☑EG Richtlinie Elektromagnetische Verträglichkeit 89/336 EWG mit Änderungen entspricht.	– Serial number specified on the product - is in accordance with the☑EC Directive regarding low-voltage equipment 73/23 EEC;☑EC Directive regarding electromagnetic compatibility 89/336 EEC, as amended.	– no. série indiqué sur le produit - correspond(ent) à la☑Directive CE relative aux basses tensions 73/23 CEE;☑Directive CE relative à la compatibilité électromagnétique 89/336 CEE avec les modifications y apportées.	– serienummer op hot produkt-conform de volgenderichtlijnen is:☑EG laagspanningsrichtlijn 73/23 EWG☑EG richtlijn Elektromagnetische compatibilitéit 89/336 EWG met wijzigingen	– No. de serie en el producto:satisface las disposiciones pertinentes siguientes:☑Disposición de baja tensión de la CE 73/23 CEE☑Disposición de la compatibilidad electro-magnética de la CE 89/336 CEE con modificaciones.	– cujo número de série encontra-se no produto - corresponde à☑Directiva da CE de baixa tensão 73/23 CEE☑Directiva da CE de compatibilidade electro-magnética 89/336 CEE, com alterações
EN 55014; EN 55104-1; EN 60555-2; EN 60555-3; EN 60 335-2-41 A1: 1994
Landau/Isar, den09.12.1999WeichselgartnerProdukt Management	Landau/Isar, (date)09.12.1999WeichselgartnerProdukt Management	Landau/Isar, (date)09.12.1999WeichselgartnerProdukt Management	Landau/Isar, datum09.12.1999WeichselgartnerProdukt Management	Landau/Isar09.12.1999WeichselgartnerProdukt Management	Landau/Isar09.12.1999WeichselgartnerProdukt Management

Achivierung / For archives: GP-0665-26-4164328-E

S	FIN	N	GR	I	DK
EC KonformitetsförklaringUndertecknad förklarar l firmans	EC YhdenmukalsuusilmoltusAllekirjoittanut ilmoittaayhtiön	EC KonfirmitetserklæringUndertegnede erklærer på vegne av firma	EC Δήλωση περι της ανταπόκρισηςΟ υπγράφων δηλώνει εν ονόματι της εταιρίας	Dichlarazione di conformità CEIl sottoscritto dichiara in nome della ditta	EC Overensstemmelses-erklæringUndertegnede erklærer på vegne af firmaet
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
namn, att	nimissä että	at	óτι η	che la	at
maskinen/produkten	kone/tuote	Maskin/produkt	μηχανή / το προϊόν	macchina/prodotto	maskine/produkt
Trädgårdspump Puutarhapumppu Hagepumpe			Αντλία κήπου	Pompa per giardino Havepumpe
märke	merkki	Merke	uáρκα	marca	mærke
Einhell®
typ	tyyppi	Type	túπος	tipo	type
GP Jet 1205 NIRO
– serienummer på produkten - motsvarar☒EU riktlinje för lågspänning 73/23 EWG☒EU riktlinje för elektromagnetisk kompatibilitet 89/336 med ändringar	– tuotteen valmistusnumero - vastaa☒EU-pienjänitedirektiviä 73/23 EWG☒EU-direktilviä 89/336 EWG (johon on tehty muutoksia) ja joka koskee sähkömagnecttista mukautuvuutta (EMI)	– Serienumer på produktet – tillredsstiller folgende retningslinjer:☒EU Lavspennings-rotningslinjo 73 / 23 EWG☒EU Ratlningslinje for elektromagnetisk kompatibilitet 89/336 EWG med endringer,	– Αριθμός σειράς πάνω στο προϊόν – ανταιοκρίνεται στην☒κατευθυντήρια γραμμή χαμηλής τασεως της Ευρωπαϊκής Κοινότητας 73/ 23/ EOK☒κατευθυντήρια γραμμή ηλεκτροναγνητικής ανεκτικότητας της Ευρωπαϊκής Κοινότητας 89/ 336/ EOK με αλλαγές.	– numero di serie sul prodotto - corrisponde☒alla Direttiva CE sulla bassa tensione 73/23 CEE☒alla Direttiva CE sulla compatibilità elettrø-magnetica 89/336 CEE con modifiche	– Serienummer på produktet - oplylder☒EU-lavspændingsdirektiv 73/23/EOF☒EU-direktiv vedr. elektromagnetisk stoj (EMC) 89/336/EOF med ændringer.
EN 55014; EN 55104-1; EN 60555-2; EN 60555-3; EN 60 335-2-41 A1: 1994
Landau/Isar, den09.12.1999[IMAGE]Weichselgartner Produkt Management	Landau/Isar09.12.1999[IMAGE]Weichselgartner Produkt Management	Landau/Isar, den09.12.1999[IMAGE]Weichselgartner Produkt Management	Landau/Isar, στις09.12.1999[IMAGE]Weichselgartner Produkt Management	Landau/Isar,109.12.1999[IMAGE]Weichselgartner Produkt Management	Landau/Isar, den09.12.1999[IMAGE]Weichselgartner Produkt Management

GB EINHELL-WARRANTY CERTIFICATE

Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.
