BRUKSANVISNING GP Jet 1205 NIRO EINHELL

• Läs igenom bruksanvisningen noggrant och beakta anvisningarna. Använd bruksanvisningen till att informera dig om pumpen, dess funktioner samt säkerhetsanvisningarna. Förvara bruksanvisningen tillsammans med pumpen.
• Vidtag lämpliga åtgärder för att förhindra att barn får tillgång till pumpen.
• Inom arbetsområdet är användaren alltid ansvarig gentemot tredje part.
• Kontrollera på ett fackmässigt sätt före driftstart att erforderliga elektriska skyddsåtgärderna är förhanden.
• Medan pumpen är i drift får inga människor uppehålla sig i vattnet som skall pumpas upp.
• simbassänger, trädgårdsdammar, grunda dammar, springbrunnar och liknande får pumpen endast användas med en jordfelsbrytare (max. läckström 30 mA enl. VDE-föreskrift del. 702). Fråga en behörig elektriker.
• Kontrollera pumpen optiskt varje gång innan du använder den. Använd inte pumpen om säkerhetsanordningarna är skadade eller slitna. Sätt aldrig säkerhetsanordningar ur drift.
  ●Använd pumpen endast till det syfte som beskrivs i denna bruksanvisning.
• Du är själv ansvarig för säkerheten inom arbetsområdet.
• Om pumpkabeln eller stickkontakten skulle skadas pga. yttre påverkan, så får kabeln inte repareras! Kabeln måste bytas ut mot en ny. Detta arbete får endast utföras av behörig elektriker.
• Spänningen 230 volt växelspänning som anges på pumpens typskylt måste stämma överens med den aktuella nätspänningen.
• Pumpen får inte lyftas, transporteras eller fästas med nätkabeln.
  -Övertyga dig om att de elektriska stickkontakterna ligger inom ett översvämningssäkert område och att de är skyddade mot fuktighet.
• Drag alltid ut stickkontakten innan du börjar att arbeta vid pumpen.
• Undvik att utsätta pumpen för en direkt vattenstråle.
• Användaren är ansvarig för att lokala säkerhets- och monteringsbestämmelser följs. Fråga ev. en behörig elektriker.

●Användaren skall med lämpliga åtgärder (t.ex. installation av larmanläggning, reservpump) utesluta följdskador från översvämningar vid störningar i pumpdriften.
- Om pumpen ev. skulle upphöra att fungera, får endast behörig elektriker eller ISC-kundtjänst reparera pumpen.
- Använd endast reservdelar från Einhell.
- Låt aldrig pumpen köra torrt eller med maximal insugningsprestanda. Tillverkaren ger ingen garanti för pumpskador som har uppstått från torrkörning.

2. Varaktighet

Den maximala temperaturen i den pumpade vätskan bör vid kontinuerlig drift inte överstiga +35°C.

Använd inte pumpen till att transportera brännbara, gasbildande eller explosiva vätskor.

Undvik även att pumpa aggressiva vätskor (syra, lut, silo-lakvatten) samt vätskor med abrasiva ämnen (sand).

3. Användningsändamål

Användningsområden

• Bevattning av planteringar, grönsaksland och trädgårdar
  ●Drift av vattenspridare
• Med förfilter: vattenavtappning från dammar, bäckar, regntunnor, regnvattencisterner och brunnar

Vätskor som kan pumpas

Klart vatten (sötvatten), regnvatten och svag tvättlut/tappvatten kan pumpas.

4. Anvisningar om användning

Principiellt rekommenderar vi att ett förfilter och ett insugningsgarnityr inkl. sugslang, insugningskorg och backventil används, för att förhindra väntetid vid insugning och onödiga skador på pumpen från stenar och andra fasta partiklar.

1. Tekniska data:

Royal GP Jet 1205 NIRO GP Jet 1205 NIRO-SET
Nätspänning: 230V ~ 50 Hz 230V ~ 50 Hz
Effektförbrukning: 1200 W 1200 W
Kapacitet max. 3600 l/h 3600 l/h
Uppfordringshöjd max. 45 m 45 m
Tryck max. 4,5 bar 4,5 bar
Sughöjd max. 8 m 8 m
Tryck- och suganslutning 1" invändig gänga	1" invändig gänga
Vattentemperatur max	35°C 35°C
Ljudtrycksnivå LPA	69 dB(A)	69 dB(A)
Ljudeffektnivå LWA	79,6 dB(A)	79,6 dB(A)
Med insugningsgarnityr	nej	ja
Art.-nr.:	41.813.00	41.813.10

6. Elanslutning

●Anslut pumpen till ett jordat uttag 230 V \~ 50 Hz. Säkring minst 10 Ampere.
- Slå till resp. ifrån pumpen med den härför avsedda strömbrytaren.
●Motorn skyddas mot överbelastning eller blockering med en integrerad temperaturvakt. Temperaturvakten kopplar ifrån pumpen automatiskt vid överhettning. Pumpen kopplas till automatiskt när att den har svalnat.

7. Sugledning

För GP Jet 1205 INOX (41.813.00)

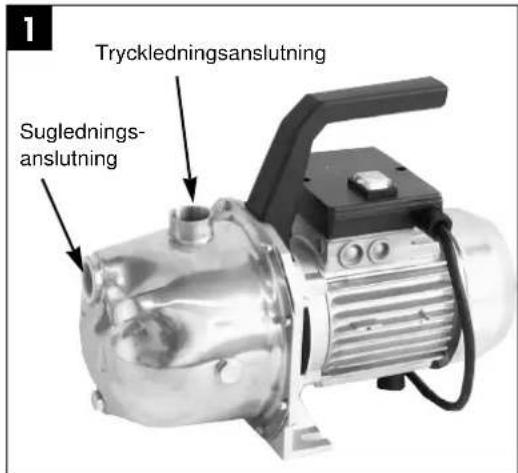

• Skruva fast en sugslang (plastslang min. 3/4" med spiralarmering) på pumpens suganslutning (1" invändig gånga), antingen direkt eller med en gångnippel (se bild 1).
  ●Sugslangen som används bör vara utrustad med en sugventil. Om sugventilen inte kan användas, bör en en backventil installeras i sugledningen.

För GP Jet 1205 NIRO-Set (41.813.10)

• Skruva in en valfri sugslangsnippel med den korta gångsidan i suganslutningen.
• Skruva fast den bifogade sugslangen inkl. gångmutter vid gångnippeln för hand.

- Skruva fast den bifogade sugventilen på sugslangen för hand. Om den medföljande sugventilen inte kan användas, bör en backventil installeras i sugledningen.

För GP Jet 1205 NIRO (41.813.00) och GP Jet 1205 NIRO - Set (41.813.10)

• Lägg sugledningen så att den stiger från vattenytan till pumpen. Undvik tvunget att lägga slangen högre än pumpen; luftbubblor i sugledningen fördröjer eller förhindrar insugningen.
• Lägg sug- och tryckledningarna så att dessa inte utövar något mekaniskt tryck på pumpen.
• Se till att sugventilen ligger tillräckligt djupt i vattnet så att pumpen inte kör torrt om vattennivån skulle sjunka.
• Om sugledningen är otät sugs luft in, vilket innebär att vatten inte kan sugas in.
• Undvik att suga in främmande föremål (t.ex. sand). Montera ett förfilter vid behov.

S

1

8. Tryckledningsanslutning.

• Tryckledningen (minst 3/4") måste anslutas direkt, eller via en gångnippel, vid pumpens tryckledningsanslutning (1" invändig gänga).
  ●Givetvis kan även en 1/2" tryckslang användas i kombination med motsvarande omvandling. Kapaciteten reduceras dock av den mindre tryckslangen.
  ●Under insugningen skall avspärrningselementen som finns i tryckledningen (sprutmunstycken, ventiler etc.) öppnas helt, så att luft som ev. finns i sugledningen kan tömmas ur.

10. Underhållsanvisningar

• Pumpen är i största möjliga mån underhållsfri. För lång livslängd rekommenderar vi dock att pumpen kontrolleras och underhålls regelbundet.
  Obs! Före varje underhåll skall pumpen kopplas spänningsfri, vilket innebär att pumpens stickkontakt skall dras ut ur vägguttaget.
• Vid längre uppehåll eller inför vintern skall pumpen spolas igenom noggrant med vatten, tömmas komplett och förvara på en torr plats.
• Töm pumpen fullkomligt om det finns risk för frost.
• Kontrollera efter längre stillestånd att rotorn roterar ordentligt genom att slå till och ifrån pumpen under kort tid.
• Om pumpen är tilltäppt, stäng tryckledningen vid vattenledningen och ta därefter av sugslangen. Öppna vattenledningen. Koppla in pumpen under två sekunder ett flertal gånger. På detta sätt kan du i de flesta fall åtgärda tilltäppningen.

11. Byte av nätledning

Observera: kontakten mellan apparaten och einätet bör avbrytas! Om kraftledningen är defekt, får ingen annan än en elektriker byta ut den.

9. Driftstart

●Ställ pumpen på en plan och stabil yta.
●Anslut sugslangen inför drift.
●Anslut elektrisk strömförsörjning.
●Fyll på vatten vid pumpens tryckanslutning.
●Under insugningen skall avspärrningselementen som finns i tryckledningen (sprutmunstycken, ventiler etc.) öppnas helt, så att luft som ev. finns i sugledningen kan tömmas ur.
●Beroende på uppfordringshöjd och luftmängd i sugledningen kan första insugningen ta ca. 30 sek - 5 min. Fyll på mer vatten om insugningen dröjer längre.
- Om pumpen tas bort efter användning, så måste vatten tvunget fyllas på igen vid nästa anslutning och driftstart.

12. Störningar

Motorn startar inte

Orsaker Åtgärder
Nätspänning saknas Kontrollera spänningen
Pumphjulet är blockerat - termovakten Tag isär pumpen kopplat ifrån	och rengör därefterhar

Pumpen suger inte in vatten

Orsaker Åtgärder
Sugventilen ligger inte i vattnet Lägg ner sugventilen i vattnet
Inget vatten i pumpkammaren Fyll på vatten vid insugningsanslutningen
Luft i sugledningen Kontrollera att sugledningen är tät
Sugventilen är otät Rengör sugventilen
Insugningskorgen (sugventil) är tilltäppt Rengör insugningskorgen
Max. uppfordringshöjd har överskridits Kontrollera uppfordringshöjden

Otilräcklig pumpmängd

Orsaker Åtgärder
För hög uppfordringshöjd Kontrollera uppfordringshöjden
Insugningskorgen är nedsmutsad Rengör insugningskorgen
Vattennivån sjunker snabbt Lägg sugventilen djupare
Pumpens prestanda försämras av skadliga ämnen Rengör pumpen och byt ut slitagedelen

Termovakten kopplar ifrån pumpen

Orsaker Åtgärder
Motorn är överbelastad - för stark friktion Demontera pum från främmande ämnen Förhindra att främmande ämnen	pen och rengör därefter sugs in (filter)

Obs!

Pumpen får inte köra torrt.

13. Reservdelsbeställning

Håll följande uppgifter beredda vid beställning av reservdelar:

●Pumpens typ
●Pumpens artikelnummer
●Pumpens id.-nr.
- Reservdelsnummer för reservdelen som behövs

Vi understryker att vi enligt Lagen om produktansvar inte ansvarar för skador som har uppstått från våra produkter, om dessa skador har förorsakats av ej ändamålsenlig reparation eller användning av icke- originaldelar från Einhell, eller av delar som inte har godkänts av oss, och reparation inte har genomförts av ISC-kundtjänst.

Garantitiden omfattar >et 1 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.

Din kundtjänspartner

GARANTIEURKUNDE

Förbehåll för tekniska förändringar
