MANUALE UTENTE GP Jet 1205 NIRO EINHELL

1. Avvertenze di sicurezza

- Leggete attentamente le istruzioni per l'uso e attenetevi alle avvertenze. Usatele per conoscere bene l'apparecchio, il suo uso corretto nonché le avvertenze di sicurezza.

- Evitare con delle misure adatte che l'apparecchio arrivi nelle mani dei bambini.

●L'utente è responsabile verso terzi nell'ambito operativo dell'apparecchio.

-Prima di mettere in esercizio la pompa fare controllare da un tecnico che ci siano le misure di protezione elettrica richieste.

●Durante l'esercizio della pompa non ci devono essere persone nel fluido convogliato.

●L'esercizio della pompa in piscine, laghetti in giardino, fontanelle ecc. è permesso solamente con un interruttore di sicurezza per correnti di guasto (max. corrente di guasto di 30 mA secondo norme VDE parte 702). Parlatene con il vostro elettricista di fiducia.

●Fate un controllo visivo dell'apparecchio ogni volta prima di usarlo. Non usate l'apparecchio se i dispositivi di sicurezza sono danneggiati o usurati. Non escludete mai i dispositivi di sicurezza.

●Usate l'apparecchio solamente per lo scopo indicato in queste istruzioni per l'uso.

- Siete responsabili per la sicurezza nella zona di lavoro.

- Se il cavo della pompa o la spina dovessero venire danneggiati per cause esterne, il cavo non deve venire riparato, ma deve venire sostituito con uno nuovo. Questa operazione deve venire eseguita da un elettricista.

●La tensione di 230 Volt di tensione alternata indicata sulla targhetta di identificazione della pompa deve corrispondere alla tensione presente in rete.

●Non sollevare, trasportare o fissare mai la pompa tenendola per il cavo di alimentazione.

- Accertatevi che i connettori elettrici si trovino in un punto che non venga sommerso e che sia protetto dall'umidità.

- Prima di eseguire ogni operazione alla pompa staccare la spina dalla presa di corrente.

- Evitate che la pompa sia esposta ad un getto d'acqua diretto.

• L'utilizzatore è responsabile per il rispetto delle norme di sicurezza e di montaggio (rivolgetevi eventualmente ad un elettricista).
• L'utilizzatore deve prendere delle misure adatte per poter escludere danni conseguenti all'inondazione di locali a causa di guasti della pompa (per es. installando un impianto di allarme, una pompa di riserva ecc.).
• In caso di guasti alla pompa le operazioni di riparazione devono venire eseguite solamente da un elettricista o dal servizio assistenza ISC.
  ●Usate solamente ricambi Einhell.
  ●La pompa non deve mai funzionare a secco oppure con il dispositivo di aspirazione completamente chiuso. La garanzia del produttore non copre danni alla pompa dovuti al funzionamento a secco.

2. Resistenza

La massima temperatura del liquido convogliato non dovrebbe superare i +35°C in caso di esercizio continuo.

Con questa pompa non devono venire convogliati gas infiammabili o liquidi esplosivi.

Si deve anche evitare il trasporto di liquidi aggressivi (acidi, basi ecc.) nonché di sostanze abrasive.

3. Impiego

Possibilità d'impiego

●per irrigare parchi, giardini ed orti
●per azionare impianti di irrigazione del prato
- con filtro in entrata per utilizzare l'acqua di laghetti, ruscelli, serbatoi e cisterne di acqua piovana o pozzi.

Fluidi convogliati

Per convogliare acqua limpida (acqua dolce), acqua piovana o acqua di lavaggio leggermente sporca/acqua industriale.

4. Avvertenze per l'operazione

Consigliamo fondamentalmente l'uso di un filtro in entrata e di un set di aspirazione con tubo aspirante, griglia di aspirazione e valvola antiritorno per evitare di dovere ripompare a lungo e che la pompa venga danneggiata da sassolini e da corpi estranei.

1. Caratteristiche tecniche:

Royal GP Jet 1205 NIRO GP Jet 1205 NIRO-SET
Tensione di rete: 230V ~ 50 Hz 230V ~ 50 Hz
Potenza assorbita: 1200 W 1200 W
Portata mass 3600 l/h 3600 l/h
Prevalenza mass. 45 m 45 m
Pressione di trasporto mass. 4,5 bar 4,5 bar
Altezza d'aspirazione 8 m 8 m
Raccordo di mandata e d'aspirazione 1" IG 1" IG
Temperatura d'acqua mass.	35°C 35°C
Livello di potenza acustica LPA	69 dB(A)	69 dB(A)
Livello di pressione acustica LWA	79,6 dB(A)	79,6 dB(A)
con set d'aspirazione	no	si
art. n. 41.813.00 41.813.10

6. Allacciamento elettrico

●L'allacciamento elettrico avviene ad una a una presa con contatto di terra da 230 V (50 Hz. Protezione di almeno 10 Amper.
- L'apparecchio si accende e si spegne tramite l'interruttore integrato.
●Grazie al controllo di temperatura integrato, il motore è protetto contro sovraccarico o bloccaggio. In caso di surriscaldamento il controllo temperatura spegne la pompa automaticamente e dopo il raffreddamento la pompa si riaccende da sola.

7. Tubo aspirante

per GP Jet 1205 INOX (41.813.00)

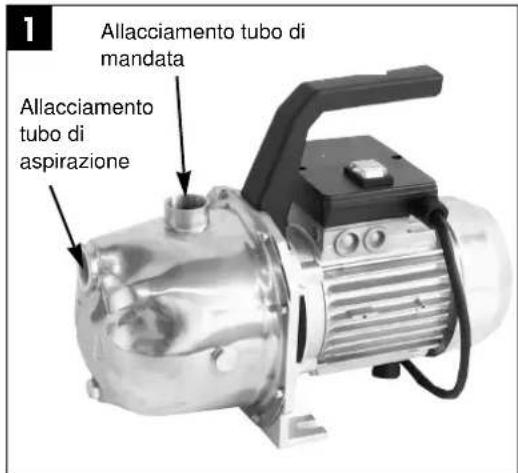

• Avvitare un tubo aspirante (tubo di plastica min. 3/4" con rinforzo a spirale) direttamente o con un raccordo filettato al raccordo aspirante (1 „IG) della pompa (vedi fig. 1).
• Il tubo aspirante usato dovrebbe avere una valvola di aspirazione. Se non si può utilizzare una valvola di aspirazione, si deve installare una valvola antiritorno nel tubo aspirante.

Per GP Jet NIRO-Set (41.813.10)

- Avvitare l'accluso raccordo filettato per il tubo di aspirazione con l'estremità corta nell'attacco di aspirazione.

• Avvitare a mano l'accluso tubo di aspirazione con il dado filettato al raccordo filettato.
• Avvitare a mano l'acclusa valvola di aspirazione al tubo di aspirazione. Se la valvola di aspirazione acclusa non può venire usata, si deve installare una valvola antiritorno nel tubo aspirante.

Per GP Jet 1205 NIRO (41.813.00) e GP Jet 1205 NIRO-Set (41.813.10)

• Mettere in opera il tubo di aspirazione in modo che la presa dell'acqua sia più in basso della pompa. Evitate che il tubo di aspirazione si trovi al di sopra dell'altezza della pompa. Bolle d'aria nel tubo di aspirazione rallentano e impediscono il processo di aspirazione.
• Le tubazioni di aspirazione e di mandata devono essere disposte in modo tale che queste non esercitino pressione meccanica sulla pompa.
• La valvola di aspirazione dovrebbe essere immersa a tal punto nell'acqua che anche se si abbassa il livello dell'acqua non si abbia un funzionamento a secco della pompa.
• Una tubazione di aspirazione che non sia a tenuta impedisce l'aspirazione dell'acqua dato che viene aspirata aria.
• Evitate di aspirare corpi estranei (sabbia ecc.), se necessario montare un filtro in entrata.

8. Allacciamento del tubo di mandata

• Il tubo di mandata (dovrebbe essere almeno di 3/4") deve venire collegato direttamente tramite un raccordo filettato (1" IG) della pompa.
  ●Naturalmente si può usare un tubo di mandata da 1/2" con i relativi collegamenti a vite. Tuttavia la portata viene ridotta da un tubo di mandata più piccolo.
  ●Durante il processo di aspirazione si devono aprire completamente gli organi di intercettazione presenti del tubo di mandata (ugelli, valvole ecc.) in modo che possa uscire l'aria presente nel tubo di aspirazione.

9. Messa in esercizio

●Installare la pompa in un posto piano e stabile.
- Montare la tubazione di aspirazione in modo che sia pronta per l'uso.
●Eseguire il collegamento elettrico.
- Riempire la pompa di acqua all'attacco di mandata.
●Durante il processo di aspirazione si devono aprire completamente gli organi di intercettazione presenti del tubo di mandata (ugelli, valvole ecc.) in modo che possa uscire l'aria presente nel tubo di aspirazione.
●A seconda dell'altezza di aspirazione e della quantità di aria nella tubazione di aspirazione la prima di operazione di aspirazione può durare da 0,5 a 5 min. In caso di tempi di aspirazione più lunghi si deve aggiungere acqua.
- Se la pompa viene tolta dopo l'uso, si deve aggiungere acqua in ogni caso ricollegando la pompa e rimettendola in esercizio.

10. Avvertenze di manutenzione

●La pompa non richiede praticamente manutenzione. Per una lunga durata consigliamo tuttavia di controllarla regolarmente e di tenerla con cura.
Prima di eseguire la manutenzione l'apparecchio non deve essere mai sotto tensione; a questo scopo staccare la spina dalla presa di corrente.
- Se la pompa non viene usata per un periodo piuttosto lungo e prima dell'inverno, essa deve venire lavata a fondo con acqua, svuotata completamente e tenuta all'asciutto.
- In caso di pericolo di gelo la pompa deve venire svuotata completamente.
- Se la pompa è stata ferma a lungo controllate che il rotore ruoti i modo corretto accendendo e spegnendo brevemente la pompa.
- Se la pompa è ostruita, collegate il tubo di mandata al tubo dell'acqua e togliete il tubo di aspirazione. Aprite il tubo dell'acqua. Accendete più volte la pompa per ca. due secondi. In questo modo si può eliminare la maggior parte delle ostruzioni

Attenzione!

11. Sostituzione del cavo di alimentazione

Attenzione, staccare l'apparecchio dalla presa di corrente!

Se il cavo di alimentazione è difettoso, deve venire sostituito solamente da un elettricista.

12. Anomalie

Il motore non si accende

Cause Rimedi
manca la tensione di rete controllare la tensione
ruota della pompa bloccata - è intervenuto smontare e pulire la pompa l'interruttore automatico

La pompa non aspira

Cause Rimedi
valvola di aspirazione fuori dall'acqua mettere la valvola di aspirazione in acqua
vano pompa senza acqua riempire di acqua l'attacco di aspirazione
aria nel tubo di aspirazione controllare la tenuta del tubo di aspirazione
valvola di aspirazione con perdite pulire la valvola di aspirazione
griglia (valvola) di aspirazione ostruita pulire la griglia di aspirazione
altezza di aspirazione eccessiva controllare l'altezza di aspirazione

Portata insufficiente

Cause Rimedi
altezza d'aspirazione troppo alta verificare l'altezza d'aspirazione
griglia sporca pulire la griglia
livello d'acqua si abbassa velocemente mettere più bassa la valvola aspirante
portata della pompa ridotta da parti difettose pulire la pompa e sostituire le parti difettose

L'interruttore automatico spegne la pompa

Cause Rimedi
sforzo eccessivo del motore - attrito smontare e pulire la eccessivo a causa di corpi estranei evitare che vengano	pompaaspirati corpiestranei (filtro)

Attenzione!

La pompa non deve funzionare senz'acqua.

13. Ordinazione dei pezzi di ricambio

Le seguenti indicazioni sono necessarie per l'ordinazione dei pezzi di ricambio

●tipo d'apparecchio
●numero di articolo dell'apparecchio
●numero di identificazione dell'apparecchio
●numero del pezzo di ricambio necessario

Precisiamo esplicitamente che secondo la Legge sulla garanzia dei prodotti non siamo responsabili per danni provocati dai nostri apparecchi se questi sono stati causati da riparazioni non eseguite a regola d'arte o se un pezzo non è stato sostituito usando i ricambi originali Einhell oppure da noi autorizzati e la riparazione non è stata eseguita dal servizio assistenza ISC.

I periodo di garanzia inizia nel glomo dell'acquisto da 1 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

I-22077 Beregazzo (Co)

Con riserva di apportare modifiche tecniche
