BEDIENUNGSANLEITUNG DUH506 MAKITA

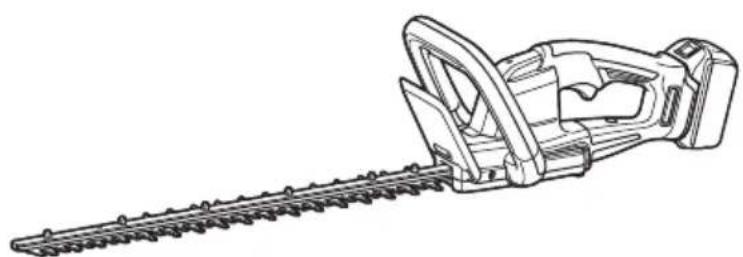

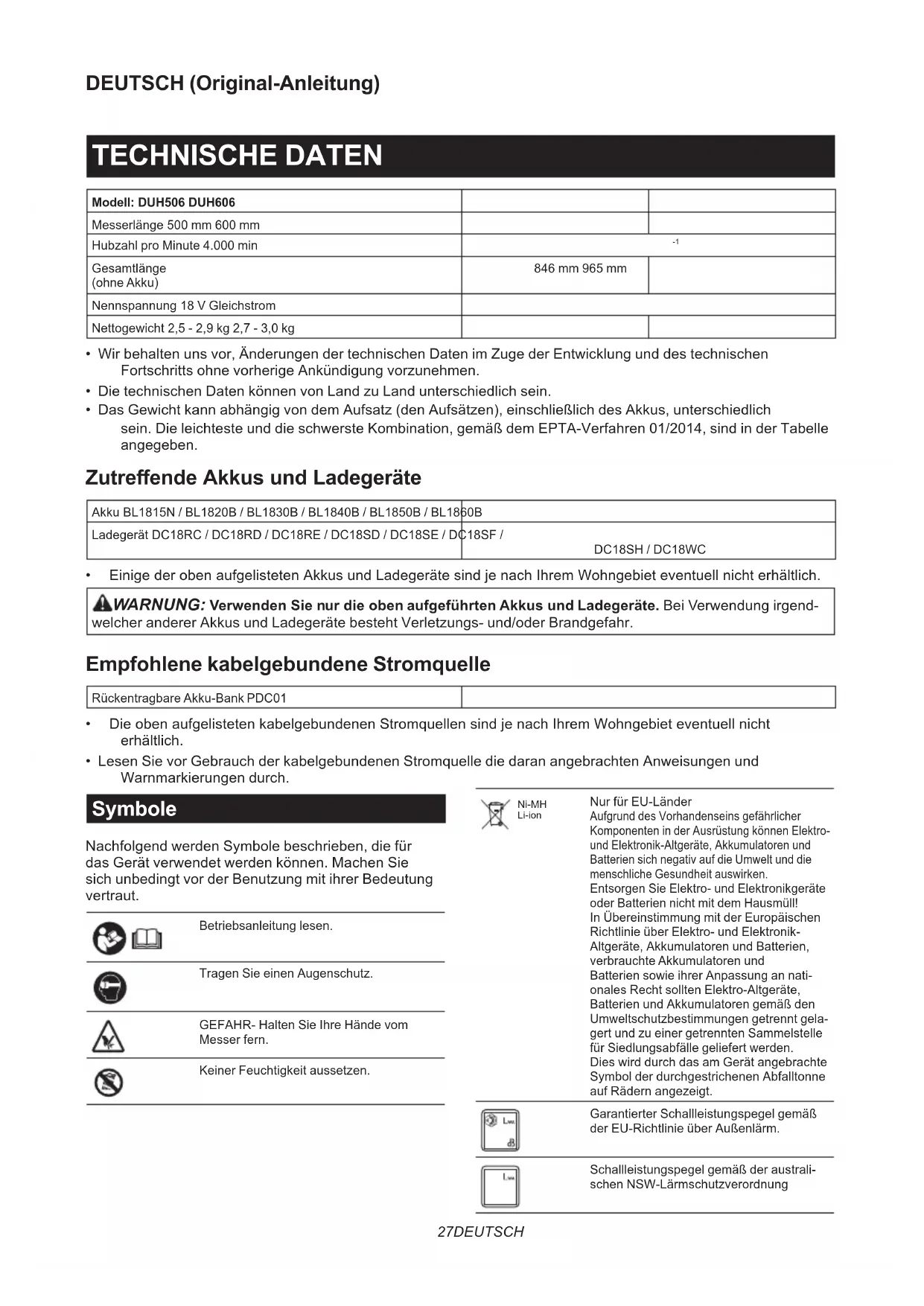

Akku-Heckenschere BETRIEBSANLEITUNG 27

Gesamtlänge (ohne Akku) 846 mm 965 mm Nennspannung 18 V Gleichstrom Nettogewicht 2,5 - 2,9 kg 2,7 - 3,0 kg

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

• Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben. Zutre󰀨ende Akkus und Ladegeräte Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Ladegerät DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

• EinigederobenaufgelistetenAkkusundLadegerätesindjenachIhremWohngebieteventuellnichterhältlich. WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend- welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr. Empfohlene kabelgebundene Stromquelle Rückentragbare Akku-Bank PDC01

• DieobenaufgelistetenkabelgebundenenStromquellensindjenachIhremWohngebieteventuellnicht erhältlich.

• Lesen Sie vor Gebrauch der kabelgebundenen Stromquelle die daran angebrachten Anweisungen und Warnmarkierungen durch. Symbole Nachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut. Betriebsanleitung lesen. Tragen Sie einen Augenschutz. GEFAHR- Halten Sie Ihre Hände vom Messer fern. Keiner Feuchtigkeit aussetzen. Ni-MH Li-ion Nur für EU-Länder Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken. Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll! In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nati- onales Recht sollten Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gela- gert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden. Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt. Garantierter Schallleistungspegel gemäß der EU-Richtlinie über Außenlärm. Schallleistungspegel gemäß der australi- schen NSW-Lärmschutzverordnung28 DEUTSCH Vorgesehene Verwendung Das Werkzeug ist zum Trimmen von Hecken vorgesehen. Geräusch Zutre󰀨enderStandard:EN62841-4-2 Modell Schalldruckpegel Schallleistungspegel

(dB (A)) Messunsicherheit K (dB (A)) DUH506 77 3 88 3 DUH606 79 3 90 3 HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden. HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Einen Gehörschutz tragen. WARNUNG: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). Schwingungen Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN62841-4-2: Modell Vorderer Handgri󰀨 Hinterer Handgri󰀨 ah (m/s

Messunsicherheit K (m/s

Messunsicherheit K (m/s

oder weniger 1,5 2,5 m/s

oder weniger 1,5 DUH606 2,5 m/s

oder weniger 1,5 2,5 m/s

oder weniger 1,5 HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden. HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). EG-Konformitätserklärung Nur für europäische Länder Die EG-Konformitätserklärung ist als Anhang A in dieser Bedienungsanleitung enthalten.29 DEUTSCH SICHERHEITSWARNUNGEN Allgemeine Sicherheitswarnungen für Elektrowerkzeuge WARNUNG: Lesen Sie alle mit die- sem Elektrowerkzeug gelieferten Sicherheitswarnungen, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf. Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug. Sicherheitswarnungen für Akku-Heckenschere

1. Halten Sie alle Körperteile vom Messer

fern. Versuchen Sie nicht, abgeschnittenes Material zu entfernen oder zu schneidendes Material zu halten, während die Messer sich bewegen. Die Messer bewegen sich nach dem Ausschalten des Schalters noch weiter. Ein Augenblick der Unachtsamkeit während der Benutzung der Heckenschere kann zu schweren Personenschäden führen.

Tragen Sie die Heckenschere bei still stehendem Messer am Handgri󰀨, und achten Sie darauf, kei- nen Ein-Aus-Schalter zu betätigen. Sachgemäßes Tragen der Heckenschere verringert die Gefahr von versehentlichem Starten und daraus resultierenden Personenschäden durch die Messer.

3. Bringen Sie beim Transportieren oder

Lagern der Heckenschere immer die Messerabdeckung an. Sachgemäße Handhabung der Heckenschere verringert die Gefahr von Personenschäden durch die Messer.

Vergewissern Sie sich vor dem Beseitigen von eingeklemmtem Material oder dem Warten des Gerätes, dass alle Ein-Aus-Schalter ausgeschaltet sind und der Akku abgenommen oder abgetrennt ist. Unerwartete Betätigung der Heckenschere beim Beseitigen von eingeklemmtem Material oder Warten kann zu schweren Personenschäden führen.

Halten Sie die Heckenschere nur an den isolierten Gri󰀨ächen, weil die Gefahr besteht, dass das Messer verborgene Kabel kontaktiert. Bei Kontakt der Messer mit einem Strom führenden Kabel können die freiliegenden Metallteile der Heckenschere eben- falls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

6. Halten Sie alle Netzkabel und Kabel vom

Schneidbereich fern. Netzkabel oder Kabel kön- nen in Hecken oder Büschen verborgen sein und versehentlich durch das Messer abgeschnitten werden.

7. Benutzen Sie die Heckenschere nicht bei

schlechten Witterungsverhältnissen, beson- ders bei Blitzschlaggefahr. Dadurch wird die Blitzschlaggefahr verringert.

8. Wenn Sie die Heckenschere an eine

andere Person weitergeben, legen Sie die Heckenschere einmal auf den Boden, und nehmen Sie sie wieder in die Hand, nachdem Sie Ihre Hand vollständig weggenommen haben. Die Übergabe der Heckenschere von Hand verursacht ein gleichzeitiges Festhalten desvorderenundhinterenHandgri󰀨s,wodurch die Heckenschere unbeabsichtigt startet. Unbeabsichtigtes Starten kann schwere Verletzungen verursachen. Zusätzliche Sicherheitsanweisungen Vorbereitung

Überprüfen Sie die Hecken und Büsche auf Fremdkörper, wie z. B. Drahtzäune oder verbor- gene Kabel, bevor Sie das Werkzeug betreiben.

2. Das Werkzeug darf nicht von Kindern oder

Jugendlichen unter 18 Jahren benutzt wer- den. Jugendliche über 16 Jahre können von dieser Einschränkung ausgenommen werden, wenn sie eine Schulung unter der Aufsicht eines Fachmanns durchmachen.

3. Anfänger sollten sich von einem erfahrenen

Benutzer im Gebrauch des Werkzeugs unter- weisen lassen.

4. Benutzen Sie das Werkzeug nur, wenn Sie sich

in guter körperlicher Verfassung benden. Ermüdung führt zu verminderter Aufmerksamkeit. Besonders hohe Aufmerksamkeit ist am Ende eines Arbeitstages erforderlich. Führen Sie alle Arbeiten ruhig und sorgfältig durch. Der Benutzer ist für alle Schäden an Dritten verantwortlich.

Benutzen Sie das Werkzeug niemals unter dem Einuss von Alkohol, Drogen oder Medikamenten.

Arbeitshandschuhe aus robustem Leder sind Teil der Grundausrüstung des Werkzeugs und müssen bei der Arbeit immer getragen werden. Tragen Sie auch robuste Schuhe mit rutschfesten Sohlen.

7. Bevor Sie mit der Arbeit beginnen, verge-

wissern Sie sich, dass das Werkzeug in gutem und sicherem Arbeitszustand ist. Vergewissern Sie sich, dass Schutzhauben ordnungsgemäß angebracht sind. Das Werkzeug darf nur in vollständig montiertem Zustand benutzt werden. Betrieb

1. Halten Sie das Werkzeug während der

Benutzung mit beiden Händen fest.

2. Das Werkzeug ist zur Benutzung durch

den Bediener auf Bodenhöhe vorgesehen. Benutzen Sie das Werkzeug nicht auf einer Leiter oder einer anderen instabilen Unterlage.

3. GEFAHR - Halten Sie Ihre Hände vom Messer

fern. Kontakt mit dem Messer führt zu ernsthaften Personenschäden.

4. Benutzen Sie das Werkzeug nicht bei

Regen oder unter nassen oder sehr feuch- ten Bedingungen. Der Elektromotor ist nicht wasserdicht.30 DEUTSCH

5. Achten Sie auf sicheren Stand, bevor Sie mit

der Arbeit beginnen.

6. Lassen Sie das Werkzeug nicht unnötig im

Schalten Sie das Werkzeug sofort aus, und nehmen Sie den Akku ab, falls die Schermesser mit einem Zaun oder einem anderen harten Objekt in Berührung kommen. Überprüfen Sie die Messer auf Beschädigung, und ersetzen Sie beschädigte Messer unverzüglich.

8. Schalten Sie stets das Werkzeug aus, und

nehmen Sie den Akku ab, bevor Sie die Schermesser überprüfen, Fehler beheben oder zwischen den Schermessern eingeklemmtes Material entfernen.

9. Richten Sie die Schermesser niemals auf sich

selbst oder andere Personen.

10. Falls die Messer stehen bleiben, weil sich

Fremdkörper während des Betriebs zwischen den Messern verfangen haben, schalten Sie das Werkzeug aus, nehmen Sie den Akku ab, und beseitigen Sie dann die Fremdkörper mithilfe von Werkzeugen, wie z. B. einer Zange. Beseitigen der Fremdkörper von Hand kann zu einer Verletzung führen, da sich die Messer als Reaktion auf die Beseitigung der Fremdkörper bewegen können. Sicherheit der Elektrik und des Akkus

1. Vermeiden Sie gefährliche Umgebungen.

Benutzen Sie das Werkzeug nicht an feuchten oder nassen Orten, und setzen Sie es auch kei- nem Regen aus. Wasser, das in das Werkzeug eindringt, erhöht die Stromschlaggefahr.

2. Werfen Sie den (die) Akku(s) nicht ins Feuer.

Die Zelle könnte explodieren. Prüfen Sie die örtlichen Vorschriften für mögliche spezielle Entsorgungsanweisungen.

Versuchen Sie nicht, den (die) Akku(s) zu ö󰀨nen oder zu verstümmeln. Freigesetzter Elektrolyt ist korrosiv und kann Schäden an Augen oder Haut verur- sachen. Falls er verschluckt wird, kann er giftig sein.

4. Laden Sie den Akku nicht im Regen oder an

5. Laden Sie den Akku nicht im Freien.

6. Fassen Sie das Ladegerät, einschließ-

lich des Ladegerätesteckers und der Ladegeräteanschlüsse, nicht mit nassen Händen an. Wartung und Lagerung

1. Schalten Sie das Werkzeug aus, und nehmen

Sie den Akku ab, bevor Sie irgendwelche Wartungsarbeiten ausführen.

2. Wenn Sie das Werkzeug zu einem anderen Ort

transportieren, auch während der Arbeit, neh- men Sie immer den Akku ab, und setzen Sie die Messerabdeckung auf die Schermesser. Tragen oder transportieren Sie das Werkzeug niemals mit laufenden Messern. Ergreifen Sie die Messer niemals mit Ihren Händen.

3. Reinigen Sie das Werkzeug und insbesondere

die Schermesser nach jedem Gebrauch und vor längerer Lagerung des Werkzeugs. Ölen Sie die Messer leicht ein, und bringen Sie die Messerabdeckung an.

4. Lagern Sie das Werkzeug mit angebrachter

Messerabdeckung in einem trockenen Raum. Halten Sie sie außer Reichweite von Kindern. Lagern Sie das Werkzeug niemals im Freien.

5. Werfen Sie den (die) Akku(s) nicht ins Feuer.

Die Zelle könnte explodieren. Prüfen Sie die örtlichen Vorschriften für mögliche spezielle Entsorgungsanweisungen.

6. Versuchen Sie nicht, den (die) Akku(s) zu

ö󰀨nen oder zu verstümmeln. Freigesetzter Elektrolyt ist korrosiv und kann Schäden an Augen oder Haut verursachen. Falls er ver- schluckt wird, kann er giftig sein.

7. Laden Sie den Akku nicht im Regen oder an

nassen Orten. DIESE ANWEISUNGEN AUFBEWAHREN. WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen. Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle

Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion kommen.

3. Falls die Betriebszeit beträchtlich kürzer

geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht starken Stromuss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

6. Lagern und benutzen Sie das Werkzeug

und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.31 DEUTSCH

7. Versuchen Sie niemals, den Akku zu verbren-

nen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

8. Unterlassen Sie Nageln, Schneiden,

Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unter-

liegen den Anforderungen der Gefahrengut- Gesetzgebung. Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie mög- licherweise ausführlichere nationale Vorschriften. ÜberklebenoderverdeckenSieo󰀨eneKontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sie ihn an einem siche- ren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

12. Verwenden Sie die Akkus nur mit den von

Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

13. Soll das Werkzeug längere Zeit nicht benutzt

werden, muss der Akku vom Werkzeug ent- fernt werden.

14. Bei und nach dem Gebrauch kann der Akku

heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von hei- ßen Akkus.

15. Berühren Sie nicht den Anschlusskontakt

des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.

16. Achten Sie darauf, dass sich keine

Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann.

17. Wenn das Werkzeug den Einsatz in der Nähe

einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.

18. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN. VORSICHT: Verwenden Sie nur Original- Makita-Akkus. Die Verwendung von Nicht-Original- Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll

aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur

zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.

4. Wenn Sie den Akku nicht benutzen, nehmen

Sie ihn vom Werkzeug oder Ladegerät ab.

5. Der Akku muss geladen werden, wenn er lange

Zeit (länger als sechs Monate) nicht benutzt wird. FUNKTIONSBESCHREIBUNG VORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abge- nommen ist. Anbringen und Abnehmen des Akkus VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmen. VORSICHT: Halten Sie das Werkzeug und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs und des Akkus und zu Körperverletzungen führen kann. ►Abb.1: 1. Rote Anzeige 2. Knopf 3. Akku Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, während Sie den Knopf an der Vorderseite des Akkus verschieben. Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schie- ben Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis er mit einem leisen Klicken einrastet. Wenn Sie die rote Anzeige sehen können, wie in der Abbildung gezeigt, ist der Akku nicht vollständig verriegelt.32 DEUTSCH VORSICHT: Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug her- ausfallen und Sie oder umstehende Personen verletzen. VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht rei

bungslos hineingleitet, ist er nicht richtig ausgerichtet. Anzeigen der Akku-Restkapazität Nur für Akkus mit Anzeige ►Abb.2: 1. Anzeigelampen 2. Prüftaste Drücken Sie die Prüftaste am Akku, um die Akku- Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf. Anzeigelampen Restkapazität Erleuchtet Aus Blinkend 75% bis 100% 50% bis 75% 25% bis 50% 0% bis 25% Den Akku auaden. Möglicherweise liegt eine Funktionsstörung im Akku vor. HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen. HINWEIS: Die erste (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist. Werkzeug/Akku-Schutzsystem ANMERKUNG: Abhängig von den Benutzungsbedingungen bleibt das Werkzeug ohne jegliche Anzeige automatisch stehen, falls Zweige oder Fremdkörper sich in dem Werkzeug verheddern. Schalten Sie in diesem Fall das Werkzeug aus, nehmen Sie den Akku ab, und beseitigen Sie dann verhedderte Zweige oder Fremdkörper mithilfe von Werkzeugen, wie z. B. einer Zange. Nachdem Sie die Zweige oder Fremdkörper beseitigt haben, installieren Sie den Akku, und schalten Sie das Werkzeug wieder ein. Das Werkzeug ist mit einem Werkzeug/Akku- Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Werkzeug und Akku zu verlängern. Das Werkzeug bleibt während des Betriebs automa- tisch stehen, wenn das Werkzeug oder der Akku einer der folgenden Bedingungen unterliegt: Überlastschutz Wird das Werkzeug oder der Akku auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaufnahme bewirkt, bleibt das Werkzeug automatisch stehen. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Anwendung ab, die eine Überlastung des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um neu zu starten. Überhitzungsschutz Wenn das Werkzeug oder der Akku überhitzt wird, bleibt das Werkzeug automatisch stehen. Lassen Sie Werkzeug und Akku in diesem Fall abkühlen, bevor Sie das Werkzeug wieder einschalten. Überentladungsschutz Wenn die Akkukapazität unzureichend wird, bleibt das Werkzeug automatisch stehen. Nehmen Sie in diesem Fall den Akku vom Werkzeug ab, und laden Sie ihn auf. Schutz gegen andere Ursachen Das Schutzsystem ist auch für andere Ursachen ausgelegt, die eine Beschädigung des Werkzeugs bewirken könnten, und ermöglicht automatisches Anhalten des Werkzeugs. Führen Sie alle folgenden Schritte aus, um die Ursachen zu beseitigen, wenn das Werkzeug zu einem vorübergehenden Stillstand oder Betriebsstopp gekommen ist.

1. Schalten Sie das Werkzeug aus und wieder ein,

um es neu zu starten.

Laden Sie den/die Akku(s) auf, oder tauschen Sie ihn/sie gegen einen aufgeladenen Akku/aufgeladene Akkus aus.

Lassen Sie die Maschine und den/die Akku(s) abkühlen. Falls die Wiederherstellung des Schutzsystems keine Besserung bringt, wenden Sie sich an Ihre lokale Makita-Kundendienststelle. ANMERKUNG: Falls das Werkzeug wegen einer oben nicht beschriebenen Ursache stehen bleibt, neh- men Sie auf den Abschnitt zur Fehlersuche Bezug. Schalterfunktion WARNUNG: Aus Sicherheitsgründen ist dieses Werkzeug mit einem Schaltbügel aus- gestattet, der versehentliches Einschalten des Werkzeugs verhütet. Benutzen Sie das Werkzeug NIEMALS, wenn es durch einfache Betätigung des Auslöseschalters gestartet werden kann, ohne den Schaltbügel zu drücken. Bringen Sie das Werkzeug VOR der weiteren Verwendung zur ordnungsgemäßen Reparatur zu unserem autori- sierten Service-Center. WARNUNG: Zweck und Funktion des Schaltbügels dürfen NIEMALS mit Klebeband unwirksam gemacht werden. WARNUNG: Vergewissern Sie sich vor dem Anbringen des Akkus am Werkzeug stets, dass der Auslöseschalter und der Schaltbügel ord- nungsgemäß funktionieren und beim Loslassen in die AUS-Stellung „OFF“ zurückkehren. Der Betrieb eines Werkzeugs mit fehlerhaftem Schalter kann zum Verlust der Kontrolle und zu schweren Personenschäden führen.33 DEUTSCH VORSICHT: Legen Sie beim Tragen nie- mals Ihren Finger auf den Schalter. Anderenfalls kann das Werkzeug unbeabsichtigt anlaufen und Verletzungen verursachen. Um das Werkzeug zu starten, halten Sie den vorderen Handgri󰀨fest,währendSiedenSchaltbügeldrückenundden Auslöseschalter betätigen. Um das Werkzeug anzuhalten, las- sen Sie entweder den Auslöseschalter oder den Schaltbügel los. ►Abb.3: 1.VordererHandgri󰀨2. Schaltbügel

Anzeigelampe ►Abb.4: 1. Anzeigelampe Die Anzeigelampe blinkt oder leuchtet, wenn der Akku schwach wird oder das Werkzeug überlastet ist. Informationen über den Status und die zu ergreifenden MaßnahmenndenSieinderfolgendenTabelle. Anzeigelampe Status Zu ergreifende Maßnahme Die Lampe blinkt in Rot. Die Akku- Restkapazität ist niedrig. Laden Sie den Akku auf, oder ersetzen Sie ihn durch einen voll aufgeladenen. Die Lampe leuchtet in Rot auf. Die Akku- Restkapazität ist aufgebraucht. Laden Sie den Akku auf, oder ersetzen Sie ihn durch einen voll aufgeladenen. Das Werkzeug ist wegen Überlastung stehen geblieben. Schalten Sie das Werkzeug aus, und beseitigen Sie die Ursache der Überlastung. Das Werkzeug ist wegen Überhitzung stehen geblieben. Schalten Sie das Werkzeug aus, und lassen Sie Werkzeug und Akku abkühlen. HINWEIS: Der Zeitpunkt, zu dem die Anzeigelampe blinktoderaueuchtet,hängtvonderTemperaturam Arbeitsplatz und dem Zustand des Akkus ab. Elektronikfunktion Das Werkzeug ist für komfortablen Betrieb mit Elektronikfunktionen ausgestattet.

• Konstantdrehzahlregelung Die Drehzahlregelfunktion liefert eine konstante Drehzahl ungeachtet der Lastbedingungen.

• Elektrische Bremse Dieses Werkzeug ist mit einer elektrischen Bremse ausgestattet. Falls das Werkzeug ständig versagt, die Schermesser nach dem Loslassen des Auslöseschalters schnell anzuhalten, lassen Sie das Werkzeug von einem autorisierten Makita-Servicecenter warten.

• Funktion zur Verhütung eines versehentlichen Wiederanlaufs Das Werkzeug startet nicht, selbst wenn Sie den Akku bei betätigtem Auslöseschalter einsetzen. Zum Starten des Werkzeugs lassen Sie den Auslöseschalter zunächst los, bevor Sie ihn betätigen. MONTAGE VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist. VORSICHT: Tragen Sie beim Austauschen der Schermesser immer Handschuhe, damit Ihre Hände nicht in direkten Kontakt mit den Messern kommen. ANMERKUNG: Wischen Sie beim Auswechseln der Schermesser kein Schmierfett von Zahnrad und Kurbel ab. Montieren oder Demontieren der Schermesser VORSICHT: Bringen Sie die Messerabdeckung an, bevor Sie die Schermesser demontieren oder montieren. Sie können Schermesser von 500 mm oder 600 mm an Ihrem Werkzeug montieren.

Bringen Sie die Messerabdeckung an den Schermessern an. ►Abb.5: 1. Messerabdeckung

2. Legen Sie das Werkzeug auf den Kopf, entfer-

nen Sie die 6 Schrauben und nehmen Sie dann die Abdeckung und die Platte ab. ►Abb.6: 1. Schraube 2. Abdeckung 3. Platte HINWEIS: Die Platte kann auf der Abdeckung verbleiben.

3. Drehen Sie die Kurbel mit dem

Schlitzschraubendreher so, dass 2 Löcher senkrecht zu den Schermessern stehen. ►Abb.7: 1. Kurbel 2. Loch

4. Entfernen Sie 2 Schrauben, das Filzkissen und die

Hülsen, und nehmen Sie dann die Schermesser ab. ►Abb.8: 1. Filzkissen 2. Schraube 3. Hülse

5. Entfernen Sie die Messerabdeckung, und befesti-

gen Sie sie dann an den neuen Schermessern. ►Abb.9: 1. Messerabdeckung

6. Richten Sie die Hinterkanten der Schermesser so

aus, wie in der Abbildung gezeigt. ►Abb.10: 1. Hinterkante

7. Verschieben Sie die Schermesser leicht, wie in

der Abbildung gezeigt, und bringen Sie dann die Hülsen an den Schermessern an. ►Abb.11: 1. Hülse

8. Schieben Sie die Messerabdeckung leicht in

Richtung der Spitze der Schermesser, und befestigen Sie dann die Schermesser am Werkzeug. ►Abb.12: 1. Schermesser ANMERKUNG: Tragen Sie ein wenig Schmierfett auf den Innenrand des Lochs der Schermesser auf. ANMERKUNG: Achten Sie darauf, dass die Hülsen nicht verloren gehen.34 DEUTSCH

9. Verschieben Sie die Schermesser und Hülsen

so, dass die Löcher an den Hülsen auf die Löcher des Werkzeugs ausgerichtet sind. ►Abb.13: 1. Loch am Werkzeug 2. Loch an Hülse

10. Ziehen Sie die Schrauben an, um die

Schermesser zu befestigen. ►Abb.14: 1. Schraube

11. Bringen Sie das Filzkissen an den Schermessern

an. ►Abb.15: 1. Filzkissen

12. Bringen Sie die Platte an.

13. Bringen Sie die Abdeckung an, und ziehen Sie

dann 6 Schrauben fest. ►Abb.17: 1. Schraube 2. Abdeckung ANMERKUNG: Falls die Schermesser sich nicht reibungslos bewegen, stehen die Schermesser nicht richtig mit der Kurbel in Eingri󰀨. Montieren Sie die Schermesser erneut. ANMERKUNG: Falls andere Teile außer den Schermessern, wie z. B. die Kurbel, verschlissen sind, wenden Sie sich für einen Teileaustausch oder Reparaturen an ein autorisiertes Makita-Servicecenter. Montieren und Demontieren des Spänefängers Sonderzubehör VORSICHT: Tragen Sie beim Montieren oder Demontieren des Spänefängers immer Handschuhe, damit Ihre Hände nicht in direkten Kontakt mit den Schermessern kommen. ANMERKUNG: Die Messerabdeckung kann nicht montiert werden, wenn der Spänefänger am Werkzeug montiert ist. Demontieren Sie den Spänefänger vor dem Tragen oder Lagern des Werkzeugs, und montieren Sie dann die Messerabdeckung, um Ausgesetztsein der Messer zu vermeiden. ANMERKUNG: Entfernen Sie unbedingt die Messerabdeckung, bevor Sie den Spänefänger montieren. Der Spänefänger sammelt ausgeworfene Blätter auf und erleichtert die Reinigung nach der Arbeit erheblich. Er kann auf beiden Seiten des Werkzeugs angebracht werden.

1. Richten Sie die Löcher im Spänefänger auf die

Schrauben an den Schermessern aus. ►Abb.18: 1. Schraube

2. Haken Sie die Klauen des Spänefängers in die

Nut an den Schermessern ein. ►Abb.19: 1. Klaue 2. Nut

3. Drücken Sie die Hebel am Spänefänger, und

haken Sie dann die Klauen auf der anderen Seite in die Nut der Schermesser ein. ►Abb.20: 1. Hebel Zum Demontieren des Spänefängers drücken Sie die Hebel, um die Klauen zu lösen. ►Abb.21: 1. Hebel ANMERKUNG: Versuchen Sie niemals, den Spänefänger gewaltsam zu entfernen, solange die Haken in den Schermessern eingerastet sind. BETRIEB WARNUNG: Halten Sie Ihre Hände von den Schermessern fern. VORSICHT: Vermeiden Sie den Betrieb des Werkzeugs bei sehr heißem Wetter so weit wie praktikabel. Nehmen Sie beim Betreiben des Werkzeugs Rücksicht auf Ihre körperliche Verfassung. VORSICHT: Lassen Sie beim Trimmen Vorsicht walten, damit die Messer nicht verse- hentlich einen Metallzaun oder andere harte Gegenstände berühren. Anderenfalls können die Schermesser brechen und eine Verletzung verursachen. VORSICHT: Achten Sie darauf, dass die Schermesser nicht den Boden berühren. Anderenfalls kann das Werkzeug zurückschnellen und eine Verletzung verursachen. VORSICHT: Strecken Sie sich beim Schneiden mit einer Heckenschere, besonders auf einer Leiter, nicht zu weit nach vorn, da dies äußerst gefährlich ist. Schneiden Sie nicht, während Sie auf einer wackligen oder instabilen Unterlage stehen. ANMERKUNG: Versuchen Sie nicht, Äste von mehr als 10 mm Durchmesser mit dem Werkzeug zu schneiden. Schneiden Sie Äste vor Gebrauch dieses Werkzeugs mit Astschneidern auf 10 cm unter der Schnitthöhe. ►Abb.22: (1) Schnitthöhe (2) 10 cm ANMERKUNG: Schneiden Sie keine toten Bäume oder ähnliche harte Objekte um. Dadurch kann das Werkzeug beschädigt werden. ANMERKUNG: Schneiden Sie kein Gras oder Unkraut, während Sie die Schermesser benutzen. Gras oder Unkraut können sich in den Schermessern verheddern. Halten Sie das Werkzeug mit beiden Händen, halten SiedenvorderenHandgri󰀨fest,währendSieden Schaltbügel drücken und den Auslöseschalter betäti- gen, und bewegen Sie dann das Werkzeug vorwärts. ►Abb.23 Bei grundlegendem Betrieb neigen Sie die Schermesser in die Schneidrichtung, und bewe- gen Sie das Werkzeug ruhig und langsam mit einer Vorschubrate von 3 bis 4 Sekunden pro Meter vor. ►Abb.2435 DEUTSCH Um die Oberseite einer Hecke gerade zu schneiden, binden Sie eine Schnur in der gewünschten Höhe fest, und schneiden Sie daran entlang. ►Abb.25 Durch Anbringen des Spänefängers an den Schermessern werden ausgeworfene Blätter aufgesammelt, und die Reinigung nach der Arbeit wird erheblich erleichtert. ►Abb.26 Um eine gerade Seitenkante einer Hecke zu erhalten, schneiden Sie von unten nach oben. ►Abb.27 Wenn Sie eine runde Form schneiden wollen (Trimmen von Buchsbaum oder Rhododendron usw.), trimmen Sie von der Wurzel nach oben, um eine schöne Ausführung zu erhalten. ►Abb.28 WARTUNG VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Werkzeug aus- geschaltet und der Akku abgenommen ist. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita- Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita- Originalersatzteilen ausgeführt werden. Reinigen des Werkzeugs Reinigen Sie das Werkzeug, indem Sie es mit einem trockenen oder einem in Seifenwasser getauchten und ausgewrungenen Tuch abwischen. ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Schermesserwartung Tragen Sie vor dem Betrieb oder einmal pro Stunde wäh- rend der Arbeit Öl von niedriger Viskosität (Maschinenöl oder Sprühschmieröl) auf die Schermesser auf. ►Abb.29 Entfernen Sie nach dem Betrieb Staub von beiden Seiten der Schermesser mit einer Drahtbürste, wischen Sie die Schermesser mit einem Tuch ab, und tragen Sie dann Öl von niedriger Viskosität (Maschinenöl oder Sprühschmieröl) auf die Schermesser auf. ►Abb.30 ANMERKUNG: Waschen Sie die Schermesser nicht in Wasser. Dadurch kann Rostbildung geför- dert oder eine Beschädigung des Werkzeugs verur- sacht werden. ANMERKUNG: Schmutz und Korrosion verursa- chen übermäßige Messerreibung und verkürzen die Betriebszeit pro Akkuladung. Lagerung Das Aufhängerloch im Unterteil des Werkzeugs ist praktisch, um das Werkzeug an einen Nagel oder eine Schraube an der Wand zu hängen. Bringen Sie die Messerabdeckung an den Schermessern an, damit die Messer nicht ungeschützt sind. Lagern Sie das Werkzeug außer Reichweite von Kindern. Lagern Sie das Werkzeug an einem Ort, der weder Feuchtigkeit noch Regen ausgesetzt ist. ►Abb.31: 1. Loch Schleifen der Schermesser ANMERKUNG: Falls die Schermesser durch Schleifen beträchtlich verformt sind, ersetzen Sie die Schermesser durch neue.

1. Bringen Sie den Akku am Werkzeug an.

2. Schalten Sie das Werkzeug ein, und starten

Siees,sodassjeweilseinObermesserundein Untermesser abwechselnd positioniert sind. ►Abb.32

3. Schalten Sie das Werkzeug aus, und nehmen Sie

den Akku vom Werkzeug ab.

4. SetzenSieeineFeileineinemWinkelvon35°an,

und schleifen Sie das Obermesser aus 2 Richtungen mit der Feile. ►Abb.33: (1) Feile (2)35° VORSICHT: Bevor Sie die Schermesser schleifen, vergewissern Sie sich, dass das Werkzeug ausgeschaltet und der Akku vom Werkzeug abgenommen ist.

5. Legen Sie das Werkzeug umgedreht ab, und

entfernen Sie dann die Grate mit dem Abziehstein von den Schermessern. ►Abb.34: 1. Abziehstein

6. SetzenSiedieFeileineinemWinkelvon35°an,

und schleifen Sie das Untermesser aus 2 Richtungen mit der Feile.

7. Bringen Sie das Werkzeug wieder in die

Normalposition, und entfernen Sie dann die Grate mit dem Abziehstein von den Schermessern. Fettschmierung Schmierintervall: Alle 50 Betriebsstunden

1. Entfernen Sie die Schraube zum Schmieren aus

der Bohrung. ►Abb.35: 1. Schraube

2. Entfernen Sie die Kappe von der Fetttube. Richten

Sie den Auslass der Fetttube auf das Loch in der Abdeckung aus, und drehen Sie dann die Fetttube, um den Auslass der Fetttube in das Loch zu stecken. ►Abb.36: 1. Fetttube 2. Loch

3. Füllen Sie das Fett in das Werkzeug ein (ca. 3 g

4. Entfernen Sie die Fetttube.

5. Ziehen Sie die Schraube an.36 DEUTSCH

FEHLERSUCHE Bevor Sie den Reparaturdienst anrufen, führen Sie zunächst Ihre eigene Inspektion durch. Falls Sie ein Problem nden,dasnichtinderAnleitungerläutertwird,versuchenSienicht,dasWerkzeugzuzerlegen.WendenSiesich stattdessen an autorisierte Makita-Kundendienstzentren, und achten Sie darauf, dass stets Makita-Ersatzteile für Reparaturen verwendet werden. Zustand der Unregelmäßigkeit Wahrscheinliche Ursache (Funktionsstörung) Abhilfemaßnahme Der Motor läuft nicht. Der Akku ist nicht eingesetzt. Den Akku einsetzen. Akkustörung (Unterspannung) DenAkkuauaden.FallsLadennichtsnützt,den Akku austauschen. Das Antriebssystem funktioniert nicht korrekt. Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum. Der Motor bleibt nach kurzer Zeit stehen. Der Ladestand des Akkus ist niedrig. DenAkkuauaden.FallsLadennichtsnützt,den Akku austauschen. Überhitzung. Brechen Sie die Benutzung des Werkzeugs ab, um es abkühlen zu lassen. Das Werkzeug erreicht die Maximaldrehzahl nicht. Der Akku ist falsch eingesetzt. Setzen Sie den Akku gemäß der Beschreibung in dieser Anleitung ein. Die Akkuleistung lässt nach. DenAkkuauaden.FallsLadennichtsnützt,den Akku austauschen. Das Antriebssystem funktioniert nicht korrekt. Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum. Die Schermesser bewegen sich nicht: Die Maschine unverzüglich stoppen! Fremdkörper sind zwischen den Schermessern eingeklemmt. Schalten Sie das Werkzeug aus, nehmen Sie den Akku ab, und beseitigen Sie dann die Fremdkörper mithilfe von Werkzeugen, wie z. B. einer Zange. Das Antriebssystem funktioniert nicht korrekt. Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum. Ungewöhnliche Vibration: Die Maschine unverzüglich stoppen! Die Schermesser sind beschädigt, verbogen oder abgenutzt. Tauschen Sie die Schermesser aus. Das Antriebssystem funktioniert nicht korrekt. Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum. Schermesser und Motor bleiben nicht stehen: Den Akku unverzüglich entfernen! Elektrische Funktionsstörung. Entfernen Sie den Akku, und wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum. SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Schermesserabdeckung

• Original-Makita-Akku und -Ladegerät HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.37 ITALIANO ITALIANO (Istruzioni originali) DATI TECNICI Modello: DUH506 DUH606 Lunghezza della lama 500 mm 600 mm Colpi al minuto 4.000 min
