BEDIENUNGSANLEITUNG WZAS 36/1 Workzone

+43/1/8691480 +41/52/2358787 06(01) 237-0494 00386 15838304KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORAwww.isc-gmbh.infoWZAS 3,6/1 Li Allgemeine Sicherheitshinweise für Elektrowerkzeuge Achtung! Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jeder- zeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen überge- ben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinwei- se bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. Achtung! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zu- kunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

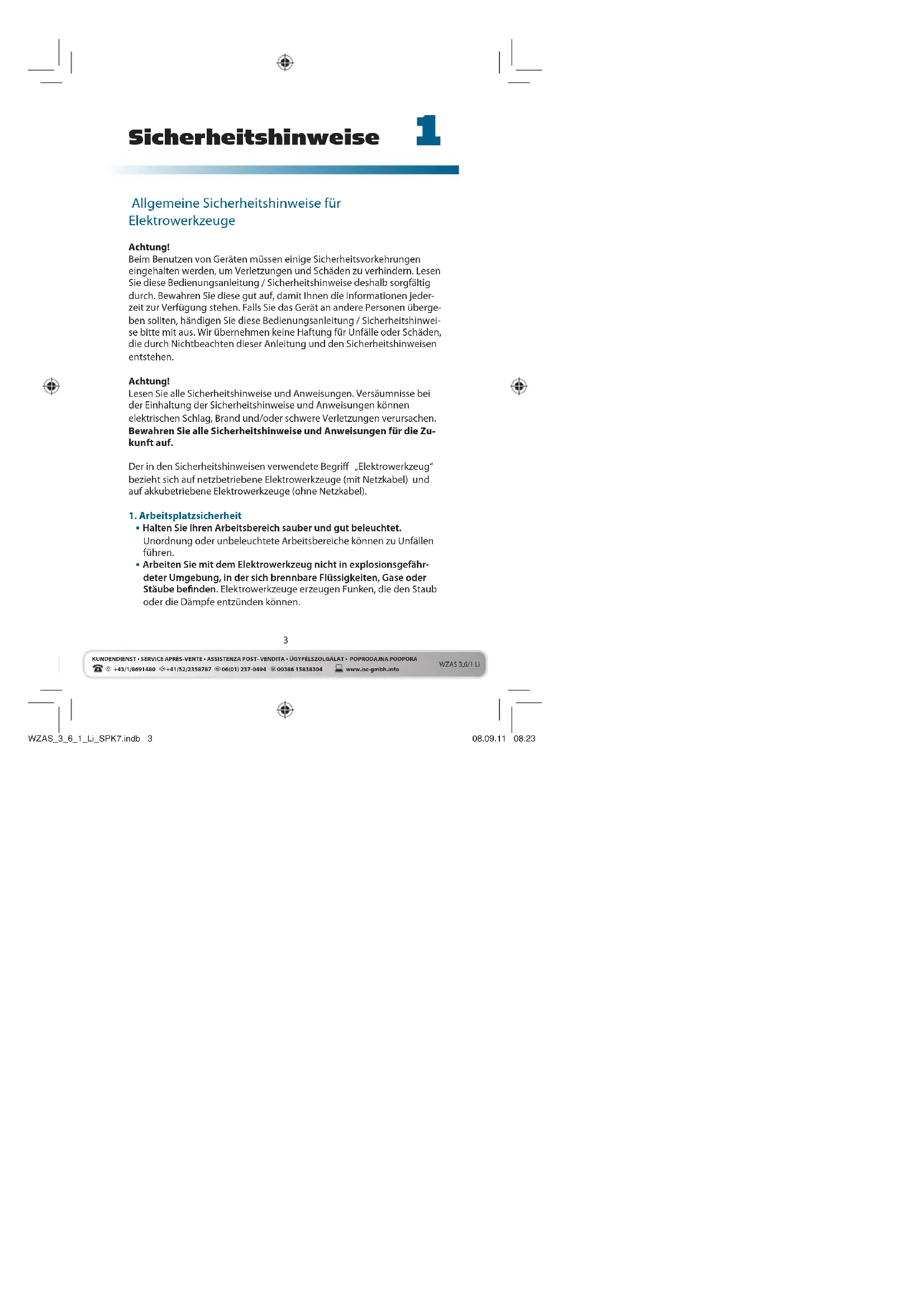

1. Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefähr- deter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befi nden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein er- höhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Ein- dringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektri- schen Schlages.

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu zie- hen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwen- den Sie nur Verlängerungskabel, die auch für den Außenbereich ge- eignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz- schalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benut- zen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter Ein- fl uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. WZAS_3_6_1_Li_SPK7.indb 4WZAS_3_6_1_Li_SPK7.indb 4 08.09.11 08:2308.09.11 08:235

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutz- brille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Ver- letzungen.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufneh- men oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Strom- versorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befi ndet, kann zu Verletzun- gen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaugeinrichtungen und Staubauff angeinrichtungen montiert werden können, vergewissern Sie sich, dass diese ange- schlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerk- zeug arbeiten Sie besser und sicherer im angegebenen Leistungsbe- reich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile WZAS_3_6_1_Li_SPK7.indb 5WZAS_3_6_1_Li_SPK7.indb 5 08.09.11 08:2308.09.11 08:236

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme ver- hindert den unabsichtigen Start des Elektrowerkzeuges.

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reich- weite von Kindern auf. Lassen Sie Personen das Gerät nicht benut- zen, die mit diesem Gerät nicht vertraut sind oder diese Anweisun- gen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pfl egen Sie Eletrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ur- sache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Ihre Schneidwerkzeuge scharf und sauber. Sorgfältig ge- pfl egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Ge- brauch von Elektrowerkzeugen für andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des Akkuwerkzeugs

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektro- werkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

• Halten Sie den nicht benutzten Akku fern von Büroklammern, Mün- zen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metall- gegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. WZAS_3_6_1_Li_SPK7.indb 6WZAS_3_6_1_Li_SPK7.indb 6 08.09.11 08:2308.09.11 08:237

+43/1/8691480 +41/52/2358787 06(01) 237-0494 00386 15838304KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORAwww.isc-gmbh.info WZAS 3,6/1 Li

• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Was- ser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkufl üssig- keit kann zu Hautreizungen oder Verbrennungen führen.

• Lassen Sie Ihr Elektrowerkzeug nur von qualifi ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Halten Sie das Gerät an den isolierten Griff fl ächen, wenn Sie Arbeiten ausführen, bei denen die Schraube oder das Einsatzwerkzeug verbor- gene Stromleitungen treff en kann. Der Kontakt mit einer spannungsfüh- renden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Spezielle Sicherheitshinweise Wir legen größte Sorgfalt in den Aufbau jedes Akkupacks, um Akkus mit maximaler Energiedichte, Langlebigkeit und Sicherheit an Sie weiterge- ben zu können. Die Akkuzellen verfügen über mehrstufi ge Sicherheits- vorrichtungen. Jede einzelne Zelle wird zunächst formatiert und ihre elektrischen Kennlinien werden aufgenommen. Diese Daten werden anschließend genutzt, um die bestmöglichen Akkupacks gruppieren zu können. Trotz aller Sicherheitsvorkehrungen ist beim Umgang mit Ak- kus stets Umsicht erforderlich. Für den sicheren Betrieb sind folgende Punkte zwingend zu beachten. Der sichere Betrieb ist nur mit ungeschädigten Zellen gewährleistet! Eine falsche Handhabung führt zu Zellenschäden. Achtung! Analysen bestätigen, dass grobe Falschnutzung und falsche Pfl ege Hauptursache für Schäden durch Hochleistungsakkus sind. WZAS_3_6_1_Li_SPK7.indb 7WZAS_3_6_1_Li_SPK7.indb 7 08.09.11 08:2308.09.11 08:238

• Der Akku-Pack des Akkugerätes ist im Lieferzustand nicht geladen. Vor der ersten Inbetriebnahme muss deshalb der Akku aufgeladen werden.

• Für eine optimale Akkuleistung vermeiden Sie tiefe Entladungszyklen! Laden Sie Ihren Akku häufi g.

• Lagern Sie Ihren Akku kühl, am besten bei 15°C, und zumindest 40% geladen.

• Lithium-Ionen Akkus unterliegen einer natürlichen Alterung. Spätes- tens wenn die Leistungsfähigkeit des Akkus nur mehr 80% des Neu- zustandes entspricht, muss der Akku ersetzt werden! Geschwächte Zellen in einem gealterten Akku-Pack sind den hohen Leistungsanfor- derungen nicht mehr gewachsen und stellen so ein Sicherheitsrisiko dar.

• Verbrauchte Akkus nicht ins off ene Feuer werfen. Explosionsgefahr!

• Akku nicht anzünden oder Verbrennung aussetzen.

• Akkus nicht Tiefenentladen! Tiefenentladung schädigt die Akkuzellen. Die häufi gste Ursache für die Tiefentladung von Akkupacks ist lange Lagerung bzw. Nichtnut- zung teilentladener Akkus. Beenden Sie den Arbeitsvorgang sobald die Leistung merklich nachlässt oder die Schutzelektronik anspricht. Lagern Sie den Akku erst nach vollständiger Aufl adung.

• Akkus bzw. Gerät vor Überlastung schützen! Überlastung führt rasch zur Überhitzung und Zellschädigung im In- nern des Akkugehäuses, ohne dass die Überhitzung äußerlich zu Tage tritt.

• Vermeiden Sie Beschädigungen und Stöße! Ersetzen Sie Akkus, die Ihnen aus über einem Meter heruntergefallen sind oder die heftigen Stößen ausgesetzt waren unverzüglich, auch wenn das Gehäuse des Akkupacks unbeschädigt erscheint. Die Ak- kuzellen im Inneren können ernsthaft beschädigt sein. Beachten Sie hierzu auch die Entsorgungshinweise.

• Bei Überlastung und Überhitzung schaltet die integrierte Schutzab- schaltung das Gerät aus Sicherheitsgründen ab. Achtung! Betätigen Sie den Ein-/ Ausschalter nicht mehr, wenn die Schutzabschaltung das Gerät abgeschaltet hat. Dies kann zu Schäden am Akku führen. WZAS_3_6_1_Li_SPK7.indb 8WZAS_3_6_1_Li_SPK7.indb 8 08.09.11 08:2308.09.11 08:239

• Verwenden Sie nur original Akkus. Der Einsatz von anderen Akkus kann zu Verletzungen; Exposition und Brandgefahr führen. Hinweise zum Ladegerät und Ladevorgang

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen be- nutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Beachten Sie die angegebenen Daten auf dem Typenschild des Lade- geräts. Schließen Sie das Ladegerät nur an die auf dem Typenschild angegebene Netzspannung an.

• Schützen Sie das Ladegerät und die Leitung vor Beschädigung und scharfen Kanten. Beschädigte Kabel sind unverzüglich durch einen Elektrofachmann auszutauschen.

• Ladegerät, Akkus und Akkugerät vor Kindern schützen.

• Keine beschädigten Ladegeräte verwenden.

• Verwenden Sie das mitgelieferte Ladegerät nicht zum Laden von an- deren Akkugeräten.

• Bei starker Beanspruchung erwärmt sich der Akku-Pack. Lassen Sie den Akku-Pack vor Beginn des Ladevorgangs auf Raumtemperatur abkühlen.

• Akkus nicht Überladen! Beachten Sie die maximalen Ladezeiten. Diese Ladezeiten gelten nur für entladene Akkus. Mehrfaches Einstecken eines geladenen oder teilgeladenen Akkus führt zum Überladen und zur Zellschädigung. Akkus nicht mehrere Tage im Ladegerät stecken lassen.

• Benutzen und Laden Sie nie Akkus, von denen Sie vermuten, dass die letzte Aufl adung des Akkus länger als 12 Monate zurück liegt. Die Wahrscheinlichkeit ist hoch, dass der Akku bereits gefährlich ge- schädigt ist (Tiefenentladung).

• Laden bei einer Temperatur von unter 10°C führt zur chemischen Schädigung der Zelle und kann zu Brand führen.

• Verwenden Sie keine Akkus, die sich während des Ladens erwärmt ha- ben, da die Akkuzellen gefährlich geschädigt sein könnten. WZAS_3_6_1_Li_SPK7.indb 9WZAS_3_6_1_Li_SPK7.indb 9 08.09.11 08:2308.09.11 08:2310

• Verwenden Sie keine Akkus mehr, die sich während des Ladens aufge- wölbt oder verformt haben, oder welche ungewöhnliche Symptome zeigten (Ausgasen, Zischen, Knacken, ...)

• Entladen Sie den Akku nicht vollständig (empfohlene Endladetiefe max. 80%). Vollentladung führt zur vorzeitigen Alterung der Akkuzel- len.

• Batterien niemals unbeaufsichtigt laden!

• Das Ladegerät darf nicht für nicht wiederaufl adbare, normale Batteri- en benutzt werden.

• Eine ausreichende Belüftung ist erforderlich.

• Die Angaben zu Strom und Spannung auf dem Akkublock müssen dem des Ladegerätes entsprechen.

• Das Ladegerät nicht Spritzwasser und keinen Regen aussetzen.

• Wenn das Ladegerät mit dem Akku verbunden oder von dem Akku entfernt wird, muss das Ladegerät zuerst von der Steckdose getrennt werden.

• Verbrauchte oder beschädigte Akkus nicht ins Wasser oder ins Feuer werfen. Richtlinien des Umweltschutzes sind zu beachten.

• Ein defekter oder nicht mehr ladbarer Akku muss als Sondermüll behandelt werden. Legen Sie ihn an eine spezielle Sammelstelle ein. Werfen Sie ihn weder in den normalen Hausmüll noch in Wasser oder Feuer.

• Stellen Sie das Ladegerät fern von jeglicher Hitzequelle auf.

• Um das Risiko eines Stromschlags zu reduzieren, ziehen Sie am Ste- cker und nicht am Netzkabel den Stecker aus Steckerdose, wenn Sie das Ladegerät vom Netz trennen wollen.

• Demontieren Sie das Ladegerät nicht. Bringen Sie es zu einem auto- risierten Reparaturdienst, wenn Service oder Reparatur erforderlich sind. Eine nicht sachgerechte Montage kann zu Stromschlag bis hin zur Tötung und Feuer führen. WZAS_3_6_1_Li_SPK7.indb 10WZAS_3_6_1_Li_SPK7.indb 10 08.09.11 08:2308.09.11 08:2311

• Tragen Sie geeignete Arbeitskleidung. Schutzbrille tragen.

• Schützen Sie Ihr Akkugerät und das Ladegerät vor Feuchtigkeit und Regen. Feuchtigkeit und Regen können zu gefährlichen Zellschädi- gungen führen.

• Das Akkugerät und das Ladegerät nicht im Bereich von Dämpfen und brennbaren Flüssigkeiten verwenden.

• Ladegerät und Akkugeräte nur im trockenem Zustand und einer Um- gebungstemperatur von 10-40°C verwenden.

• Bewahren Sie den Akku nicht an Orten auf, die eine Temperatur von über 40° C erreichen können, insb. nicht in einem in der Sonne ge- parkten Kfz.

• Akkus vor Überhitzung schützen! Überlastung, Überladung oder Sonneneinstrahlung führt zur Überhitzung und zur Zellschädigung. Laden oder arbeiten sie keinesfalls mit Akkus, welche überhitzt wur- den – ersetzen sie diese unverzüglich.

• Lagerung von Akkus, Ladegeräten und Akkugerät. Lagern Sie das Ladegerät und Ihr Akkugerät nur in trockenen Räumen mit einer Umgebungstemperatur von 10-40°C. Den Lithium-Ionen Akku la- gern Sie kühl und trocken bei 10-20°C. Vor Luftfeuchtigkeit und direk- ter Sonneneinstrahlung schützen! Akkus nur in geladenem Zustand lagern (mind. 40% geladen).

• Verhindern Sie, dass der Lithium-Ionen Akku gefriert. Akkus, welche länger als 60 Minuten unter 0°C gelagert wurden, sind zu entsorgen.

• Vorsicht beim Umgang mit Akkus in Bezug auf elektrostatischer La- dung: elektrostatische Entladungen führen zu Schäden an der Schutz- elektronik und den Akku-Zellen! Vermeiden Sie daher elektrostatische Aufl adung und berühren Sie niemals die Akku-Pole! WZAS_3_6_1_Li_SPK7.indb 11WZAS_3_6_1_Li_SPK7.indb 11 08.09.11 08:2308.09.11 08:2312

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li Akkumulatoren und akkugetriebene Elektrogeräte beinhalten umweltge- fährdende Materialien. Akku- Geräte nicht in den Hausmüll geben. Nach dem Defekt oder Verschleiß der Geräte den Akku herausnehmen und an die iSC GmbH, Eschenstraße 6 in D-94405 Landau einsenden, oder, falls untrennbar verbunden, das Akku-Gerät einsenden. Nur dort wird vom Hersteller eine fachgerechte Entsorgung gewährleistet. Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akku- gerät, dass diese einzeln in Kunststoff beutel verpackt werden um Kurz- schlüsse oder Brand zu vermeiden! Bewahren Sie die Sicherheitshinweise gut auf. WZAS_3_6_1_Li_SPK7.indb 12WZAS_3_6_1_Li_SPK7.indb 12 08.09.11 08:2308.09.11 08:2313

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li “WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanlei- tung lesen” Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustre- tende Splitter, Späne und Stäube können Sichtverlust bewirken. Nur für den Gebrauch in trockenen Räumen. Schutzklasse II Ausgang-Stecker des Ladegeräts (Gleichstrom): Äußerer Teil des Steckers ist negativ und innerer Teil ist positiv gepolt. Wenn die Temperatur des Ladegeräts höher als 130° C ist, wird der Temperaturschutz aktiviert. Die Stromzufuhr zum Ausgang wird unterbrochen. WZAS_3_6_1_Li_SPK7.indb 13WZAS_3_6_1_Li_SPK7.indb 13 08.09.11 08:2308.09.11 08:2314

• Öff nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschä- den.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Achtung! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

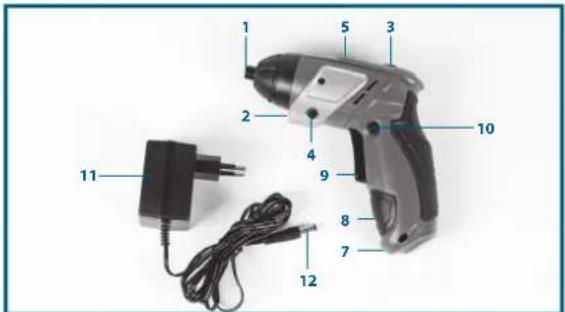

4. Ein-/Ausschalter LED-Licht

5. Akku-Kapazitätsanzeige

6. Schalter Akku-Kapazitätsanzeige

10. Drehrichtungsschalter

Verwendung Der Akkuschrauber ist geeignet zum Eindrehen und Lösen von Schrau- ben. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungs- gemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wur- den. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewer- be-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. WZAS_3_6_1_Li_SPK7.indb 16WZAS_3_6_1_Li_SPK7.indb 16 08.09.11 08:2308.09.11 08:2317

Vor Inbetriebnahme Lesen Sie vor der Inbetriebnahme Ihres Akkuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku-Pack nur mit dem mitgelieferten Ladegerät.

2. Nur einwandfreie und geeignete Schrauberbits verwenden.

3. Beim Schrauben in Wänden und Mauern diese auf verborgene

Strom-, Gas- und Wasserleitung überprüfen. WZAS_3_6_1_Li_SPK7.indb 17WZAS_3_6_1_Li_SPK7.indb 17 08.09.11 08:2308.09.11 08:2318

Der Akku ist gegen Tiefentladung geschützt. Eine integrierte Schutzschal- tung schaltet das Gerät automatisch aus, wenn der Akku entladen ist. Die Bit-Aufnahme dreht sich in diesem Fall nicht mehr. Warnung! Betätigen Sie den Ein-/Ausschalter nicht mehr, wenn die Schutzschaltung das Gerät abgeschaltet hat. Dies kann zu Schäden am Akku führen.

1. Vergleichen Sie, ob die auf dem Typenschild angegebene Netzspan-

nung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie das Ladegerät in die Steckdose und verbinden Sie das Ladekabel (12) mit dem Ladeanschluss (8). Der Ladevorgang beginnt sobald das Ladekabel mit dem Ladean- schluss verbunden ist.

2. Die rote LED (7) signalisiert, dass der Akku geladen wird.

3. Nach erfolgter Ladung erlischt die Ladekontrolllampe (7).

Achtung! Während des Ladevorgangs kann sich der Handgriff etwas er- wärmen, dies ist jedoch normal. Sollte das Laden des Akkus nicht möglich sein, überprüfen Sie bitte

• ob an der Steckdose die Netzspannung vorhanden ist

• ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerätes vorhanden ist. Sollte das Laden des Akkus immer noch nicht möglich sein, bitten wir Sie,

• und den Schrauber an unseren Kundendienst zu senden. Im Interesse einer langen Lebensdauer des Akkus sollten Sie für eine rechtzeitige Wiederaufl adung des Akkus sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Akkuschraubers nachlässt. WZAS_3_6_1_Li_SPK7.indb 18WZAS_3_6_1_Li_SPK7.indb 18 08.09.11 08:2308.09.11 08:2319

6.2 Drehrichtungsschalter (Pos. 10)

Mit dem Schiebeschalter (10) über dem Ein-/Ausschalter (9) können Sie die Drehrichtung des Akku-Schraubers einstellen und den Akku- Schrauber gegen ungewolltes Einschalten sichern. Sie können zwischen Links- und Rechtslauf wählen. Um eine Beschädigung des Getriebes zu vermeiden, soll die Drehrichtung nur im Stillstand umgeschaltet werden. Befi ndet sich der Schiebeschalter in der Mittelstellung, ist der Ein-/Aus- schalter blockiert.

6.3 Ein-/Ausschalter (Pos. 9)

Drücken Sie zum Einschalten des Akkuschraubers den Ein-/Ausschalter (9). Zum Stoppen lassen Sie den Ein-/Ausschalter wieder los.

Das LED-Licht (2) ermöglicht das Ausleuchten der Schraubstelle bei un- günstigen Lichtverhältnissen. Zum Einschalten drücken Sie den Schalter (4), zum Ausschalten drücken Sie den Schalter (4) erneut.

6.5 Winkeleinstellung (Pos. 3)

Der Schrauber kann in 2 verschiedenen Winkeleinstellungen arretiert werden. Hierzu muss die Verriegelungstaste (3) gedrückt und der Schrau- ber in die gewünschte Stellung gebracht werden. Danach die Verriege- lungstaste (3) wieder loslassen. Achtung! Vor Inbetriebnahme prüfen, ob der Schrauber in der jeweiligen Winkellage arretiert ist.

6.6 Akku-Kapazitätsanzeige (Pos. 5)

Drücken Sie auf den Schalter für Akku-Kapazitätsanzeige (6). Die Akku-Ka- pazitätsanzeige (5) signalisiert ihnen den Ladezustand des Akkus anhand von 3 farbigen LED`s. Alle LED`s leuchten: Der Akku ist voll aufgeladen. Gelbe und rote LED leuchten: Der Akku verfügt über ausreichende Restladung. Rote LED: Der Akku ist leer, laden Sie den Akku auf.

Achtung! Stellen Sie bei allen Arbeiten (z.B. Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrichtungsschalter in Mittelstellung. Stecken Sie den Bit (a) in die Bit-Aufnahme (1). Ziehen Sie den Bit (a) zum Entfernen wieder aus der Bit-Aufnahme (1) heraus.

Verwenden Sie am besten Schrauben mit Selbstzentrierung (z. B. Torx, Kreuzschlitz), welches ein sicheres Arbeiten gewährleistet. Achten Sie darauf, dass der verwendete Bit und die Schraube in Form und Größe übereinstimmen. Setzen Sie den Schraubbit auf die Schraube auf, bevor Sie das Gerät ein- schalten. Halten Sie das Gerät und den Schraubereinsatz immer in einer geraden Linie mit der Schraube.

Informationen Reinigung, Wartung und Ersatzteilbestellung Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker. Achtung! Stellen Sie bei allen Arbeiten (z.B. Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrichtungsschalter in Mittelstellung. Das Gerät darf nicht in feuchter Umgebung oder an Stellen mit ätzenden Gasen gelagert werden, sondern an einem trockenen Ort außerhalb der Reichweite von Kindern. Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reini- gen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und et- was Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmit- tel; diese könnten die Kunststoff teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Wartung Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Artikelnummer des Gerätes

• Ident-Nummer des Gerätes

• Ersatzteilnummer des erforderlichen Ersatzteils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info WZAS_3_6_1_Li_SPK7.indb 23WZAS_3_6_1_Li_SPK7.indb 23 08.09.11 08:2308.09.11 08:2324

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li Lagerung Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale La- gertemperatur liegt zwischen 5 und 30˚ C. Bewahren Sie das Elektrowerk- zeug in der Originalverpackung auf. Entsorgung und Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu ver- hindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Technische Daten Spannungsversorgung Motor: .................................................................... 3,6 V d.c. Leerlauf-Drehzahl: .......................................................................................... 200 min

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745. Schrauben Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

Zusätzliche Informationen für Elektrowerkzeuge Warnung! Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einlei- tenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

• Tragen Sie Handschuhe. Halten Sie das Gerät an den isolierten Griff fl ächen, wenn Sie Arbeiten ausführen, bei denen die Schraube oder das Einsatzwerkzeug verbor- gene Stromleitungen treff en kann. Der Kontakt mit einer spannungsfüh- renden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. WZAS_3_6_1_Li_SPK7.indb 25WZAS_3_6_1_Li_SPK7.indb 25 08.09.11 08:2408.09.11 08:2426

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, blei- ben immer Restrisiken bestehen. Folgende Gefahren können im Zusam- menhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen

2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren,

falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird. WZAS_3_6_1_Li_SPK7.indb 26WZAS_3_6_1_Li_SPK7.indb 26 08.09.11 08:2408.09.11 08:2427

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerech- ten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigen- tumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknah- mestelle überlassen werden, die eine Beseitigung im Sinne der nationa- len Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrückli- cher Zustimmung der ISC GmbH zulässig. Technische Änderungen vorbehalten WZAS_3_6_1_Li_SPK7.indb 27WZAS_3_6_1_Li_SPK7.indb 27 08.09.11 08:2408.09.11 08:2428

Garantiekarte AT Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf! Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Ga- rantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Benützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden. Die Garantiezeit für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßen Gebrauch (z.B.: Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar. Die gesetzliche Gewährleistungspfl icht des Übergebers wird durch diese Garantie nicht ein-geschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatz- regelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für even- tuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl ichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vor- her verständigt. Serviceadresse(n): Hans Einhell Österreich GmbH, Brunner Straße 81 A, A-1230 Wien Hotline: [phone] +43/664/8213779 Hersteller-/Importeurbezeichnung: ISC GmbH, Eschenstraße 6, D-94405 Landau E-Mail: [e-mail] Produktbezeichnung: Akkuschrauber WZAS 3,6/1 Li Produkt-/Herstellerkennzeichnungsnummer: 45.133.96 Artikelnummer: 24970 Aktionszeitraum: 12/2011 Firma und Sitz des Verkäufers: HOFER KG, Hofer-Straße 2, 4642 Sattledt Fehlerbeschreibung: ................................................................................................................................................................

Garantiekarte CH Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassa-bons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf! Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fab-rikationsfeh- ler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Be-nützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verur- sacht wurden. Die Garantiezeit für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßen Gebrauch (z.B.: Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar. Die gesetzliche Gewährleistungspfl icht des Übergebers wird durch diese Garantie nicht ein-geschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillager-haltung und/oder eine Schadenersatz- regelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Ver-käufer übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Repara-turen sind kostenpfl ichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vor- her verständigt. Serviceadresse(n): Einhell Schweiz AG, St. Gallerstrasse 182, CH-8404 Winterthur Hotline: [phone] Hersteller-/Importeurbezeichnung: ISC GmbH, Eschenstraße 6, D-94405 Landau E-Mail: [e-mail] Produktbezeichnung: Akkuschrauber WZAS 3,6/1 Li Produkt-/Herstellerkennzeichnungsnr.: 45.133.96 Artikelnummer: 24970 Aktionszeitraum: 12/2011 Firma und Sitz des Verkäufers: ALDI SUISSE AG, Postfach 150, Verwaltungsgebäude Z, CH-8423 Embrach-Embraport Fehlerbeschreibung: ................................................................................................................................................................
