BEDIENUNGSANLEITUNG HS100WZ Workzone

Bedienungs- anleitung

TISCHKREISSÄGE

Originalbetriebsanleitung

Inhaltsverzeichnis

Übersicht....3

Lieferumfang/Teileliste 6

Allgemeines....7

Bedienungsanleitung lesen und aufbewahren .....7

Zeichenerklärung....7

Sicherheit......8

Säge und Lieferumfang prüfen 18

Montage....18

Tischverbreiterung und -verlängerung montieren .....19

Gestell montieren 19

Handkurbel anbringen....20

Spaltkeil einsetzen und justieren 20

Sägeblattschutz montieren/demontieren......22

Parallelanschlag montieren 22

Schnittrestesack montieren....23

Absaugvorrichtung anschließen 23

Bedienung 23

Schnitttiefe einstellen....23

Schnittwinkel einstellen....24

Parallelanschlag einstellen....24

Queranschlag einstellen 26

Laser ein-/ausschalten 26

Laser justieren....27

Betrieb 27

Tischkreissäge ein- und ausschalten....27

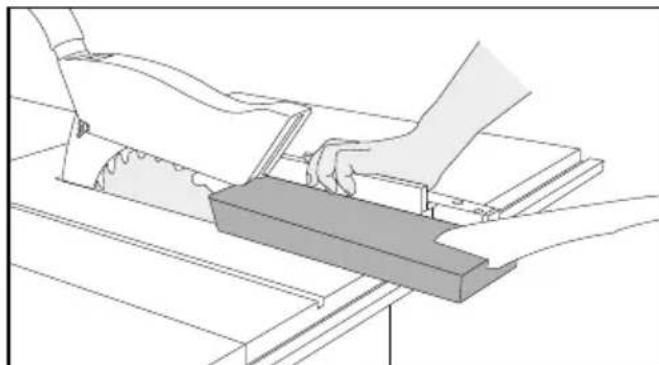

Mit der Tischkreissäge sägen.... 28

Überlastsicherung entsperren....31

Verklemmtes Material entfernen 31

Sägeblatt wechseln....32

Reinigung und Wartung 33

Aufbewahrung 35

Transport 36

Fehlersuche 37

Technische Daten 38

Geräusch-/Vibrationsinformation....39

Entsorgung....40

Konformitätserklärung...... 41

Explosionszeichnung 42

Lieferumfang/Teileliste

1 Tischverbreiterung, links
2 Tischverlängerung
3 Queranschlag

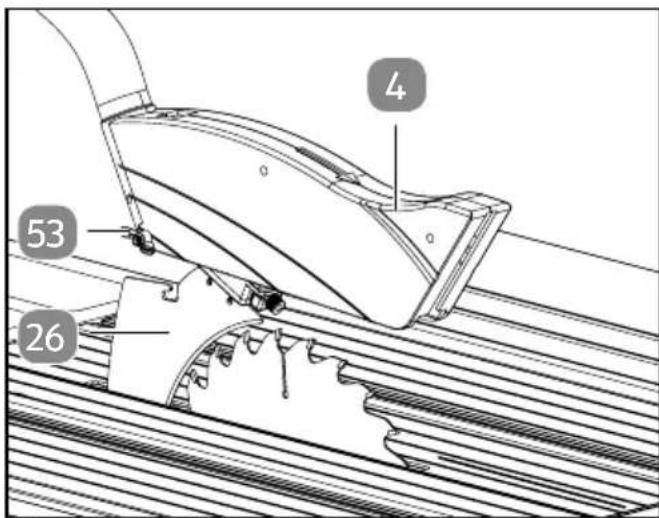

4 Sägeblattschutz
5 Sägeblatt, 2× (24 & 48 Zähne)
6 Parallelanschlag
7 Tischverbreiterung, rechts
8 Überlastschalter
9 Feststellschraube
10 Winkelskala
11 Kurbel
12 Kurbelrad
13 Betriebsschalter (grün I / rot 0)

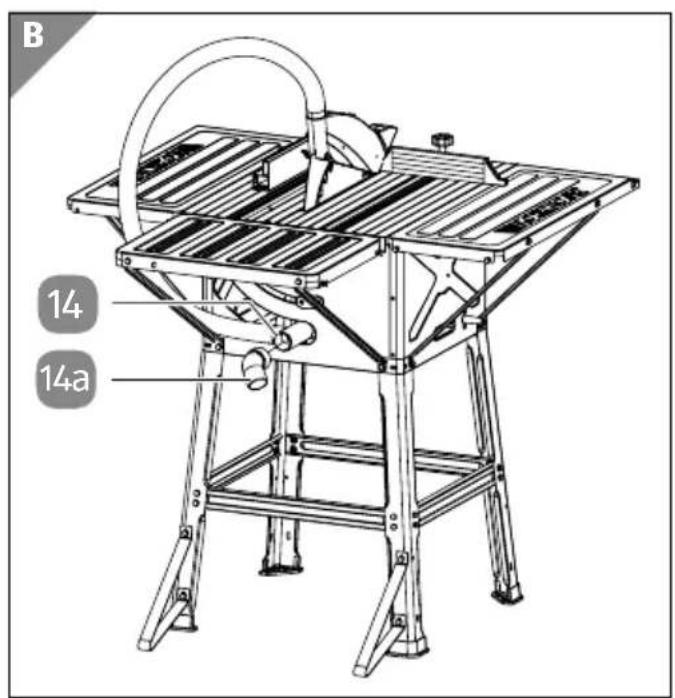

14 Absaugstutzen 14a Absaugadapter

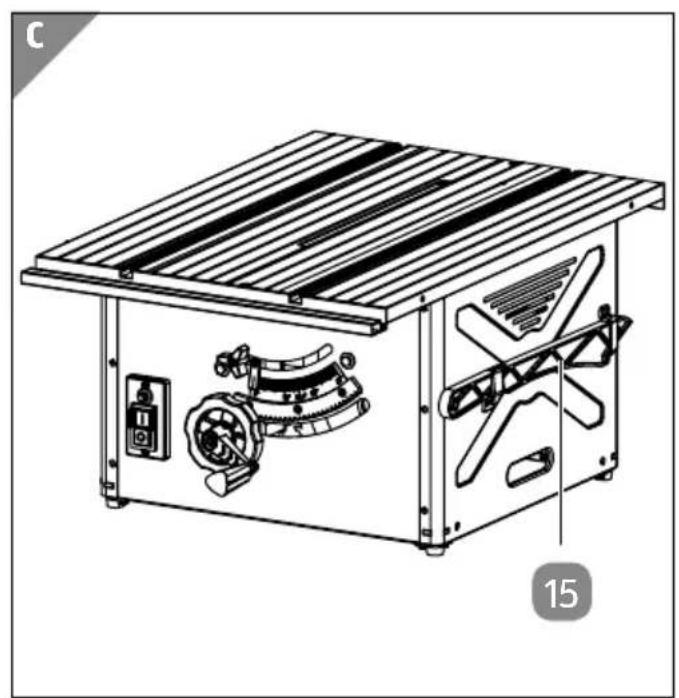

15 Schiebestock

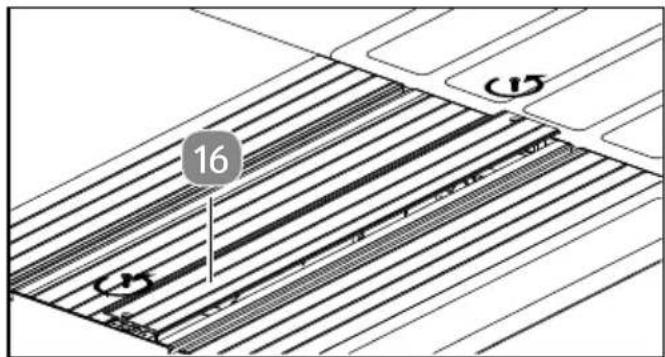

16 Tischeinsatz
17 Kippsicherung, 2×
18 Tischstütze, lang, 2×
19 Tischstütze, kurz, 4×
20 Mittelstrebe, lang, 2×
21 Mittelstrebe, kurz, 2×
22 Schnittrestesack
23 Laserschalter
24 Laser
25 Batteriefachdeckel
26 Spaltkeil
27 Rändelschraube (Parallelanschlag), 2×
28 Fixierblech mit Schlossschrauben

29 Exzenterhebel
30 Sichtglas
31 Anschlagschiene (Parallelanschlag)
32 Führungsschiene
33 Anschlagschiene (Queranschlag)
34 Rändelmutter
35 Schlossschraube (Queranschlag), 2×
36 Rändelschraube (Queranschlag), 2×
37 Flanschmutter M6, 30×
38 Federring M6, 38×
39 Unterlegscheibe M6, 42×
40 Sechskantschraube M6×12, 30×
41 Sechskantschraube M6×16, 8×
42 Unterlegscheibe M5, 2×
43 Federring M5, 2×
44 Innensechskantschraube M5×14, 2×
45 Mutter M5, 4×
46 Schlossschraube M5×14, 4×
47 Standbein, 4×
48 Gummifuß, 4×
49 Ringschlüssel
50 Sägeblattschlüssel
51 Innensechskantschlüssel
52 Klemmblech
53 Linsenkopfschraube
54 Schiene (mit Skala)
55 Befestigungsmutter
56 Antriebswelle
57 Sägeblattflansch, außen

Allgemeines

Bedienungsanleitung lesen und aufbewahren

Diese Bedienungsanleitung gehört zu dieser Tischkreissäge. Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege.

Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Tischkreissäge verwenden. Achten Sie insbesondere auf die Sicherheitshinweise

und Warnungen. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Beschädigungen der Tischkreissäge führen.

Halten Sie die geltenden lokalen oder nationalen Bestimmungen zur Verwendung dieses Produkts ein. Bewahren Sie diese Bedienungsanleitung zur späteren Referenz an einem sicheren Ort auf. Wenn Sie die Tischkreissäge an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit.

Zeichenerklärung

Die folgenden Symbole und Signalwörter werden in dieser Bedienungsanleitung, auf der Tischkreissäge oder auf der Verpackung verwendet.

Bezeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, den Tod oder schwere Verletzungen zur Folge haben kann.

Bezeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, leichte oder moderate Verletzungen zur Folge haben kann.

HINWEIS!

Warnt vor möglichen Sachschäden.

Dieses Symbol weist auf nützliche Zusatzinformationen zum Zusammenbau oder zur Verwendung hin.

Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.

Lesen Sie die Bedienungsanleitung.

Tragen Sie eine Schutzbrille.

Tragen Sie eine Staubschutzmaske.

Tragen Sie Gehörschutz.

Tragen Sie Schutzhandschuhe.

Achtung! Greifen Sie nicht in das laufende Sägeblatt.

Diese Tischkreissäge besitzt einen Laser der Laserklasse 2. Blicken Sie nicht in den Laserstrahl.

Sicherheit

Bestimmungsgemäßer Gebrauch

Die Tischkreissäge ist ausschließlich für den Privatanwender im Hobby- und Do-it-yourself-Bereich für folgende Zwecke geeignet:

• zum Längsschneiden von Hölzern aller Art, entsprechend der Maschinengröße,
• zum Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße.

Rundhölzer aller Art dürfen nicht geschnitten werden.

Es dürfen nur für die Maschine geeignete Sägeblätter (HM- oder CV-Sägeblätter) verwendet werden. HSS-Sägeblätter und Trennscheiben aller Art dürfen nicht verwendet werden.

Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten als nicht bestimmungsgemäße Verwendung.

Der Hersteller oder Händler übernimmt keine Haftung für Verletzungen, Verluste oder Schäden, die durch nicht bestimmungsgemäße oder falsche Verwendung entstanden sind.

Mögliche Beispiele für nicht bestimmungsgemäße oder falsche Verwendung sind:

• Verwendung der Tischkreissäge für andere Zwecke, als für die sie bestimmt ist;
• Nichtbeachtung der Sicherheitshinweise und Wartungen sowie der Montage-, Betriebs-, Wartungs- und Reinigungsanweisungen, die in dieser Bedienungsanleitung enthalten sind;
• Nichtbeachtung etwaiger für die Verwendung der Tischkreissäge spezifischer und/oder allgemein geltender Unfallverhütungs-, arbeitsmedizinischer oder sicherheitstechnischer Vorschriften;
• Verwendung von Zubehör und Ersatzteilen, die nicht für die Tischkreissäge bestimmt sind;
• Veränderungen an der Tischkreissäge;
• Reparatur der Tischkreissäge durch einen anderen als den Hersteller oder eine Fachkraft;
• Gewerbliche, handwerkliche oder industrielle Nutzung der Tischkreissäge;
• Bedienung oder Wartung der Tischkreissäge durch Personen, die mit dem Umgang mit der Tischkreissäge nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen.

Restrisiken

Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden.

Bedingt durch die Art der Tischkreissäge können folgende Gefährdungen auftreten:

• Berühren des Sägeblatts in den nicht abgedeckten Bereichen;
• Hineingreifen in das laufende Sägeblatt (Schnittverletzung);
• Rückschlag von Werkstücken und Werkstückteilen bei unsachgemäßer Handhabung;
• Sägeblattbrüche;
• Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes;
• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes;
• Augenschäden bei Nichtverwendung der nötigen Schutzbrille;
• Gesundheitliche Schäden bei Nichtverwendung der nötigen Staubschutzmaske;
• Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.

Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Sicheres Arbeiten

1) Halten Sie Ihren Arbeitsbereich in Ordnung

- Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2) Berücksichtigen Sie Umgebungseinflüsse

- Setzen Sie Elektrowerkzeuge nicht dem Regen aus.

- Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Um gebung.

- Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.

- Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

3) Schützen Sie sich vor elektrischem Schlag

- Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).

4) Halten Sie andere Personen fern

- Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

5) Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf

- Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6) Überlasten Sie Ihr Elektrowerkzeug nicht

- Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

7) Benutzen Sie das richtige Elektrowerkzeug

- Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.

- Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie z. B. keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

8) Tragen Sie geeignete Kleidung

• Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden.
• Bei Arbeiten ist festes Schuhwerk empfehlenswert.
• Tragen Sie bei langen Haaren ein Haarnetz.

9) Benutzen Sie Schutzausrüstung

• Tragen Sie eine Schutzbrille.
• Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

10) Schließen Sie die Staubabsaugung-Einrichtung an

- Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

11) Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist

- Benützen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

12) Sichern Sie das Werkstück

- Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit der Hand.

13) Vermeiden Sie abnormale Körperhaltung

- Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleich gewicht.

14) Pflegen Sie Ihre Werkzeuge mit Sorgfalt

• Halten Sie Schneidwerkzeuge scharf und sauber, um besser und sicher arbeiten zu können.
• Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.
• Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.
• Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.
• Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

15) Ziehen Sie den Stecker aus der Steckdose

- Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fräser.

16) Lassen Sie keine Werkzeugschlüssel stecken

- Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

17) Vermeiden Sie unbeabsichtigten Anlauf

- Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

18) Benutzen Sie Verlängerungskabel für den Außenbereich

- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

19) Seien Sie aufmerksam

- Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

20) Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen

- Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

- Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.

- Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsge- mäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nicht anders in der Gebrauchsanweisung angegeben ist.

- Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.

- Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

21) ACHTUNG!

- Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

22) Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren

- Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; andernfalls können Unfälle für den Benutzer entstehen.

Sicherheitshinweise für die Laserschnittführung

• Richten Sie den Laserstrahl nicht auf Personen, Tiere oder reflektierende Oberflächen und blicken Sie nicht selbst in den Laserstrahl. Dieser Laser erzeugt Laserstrahlung der Laserklasse 2 gemäß DIN EN 60825-1. Dadurch können Sie Personen blenden.
  – Ein Laser ist kein Spielzeug und gehört nicht in Kinderhände. Bei missbräuchlicher Benutzung können irreparable Augenschäden auftreten.
• Jede Manipulation, die zur Erhöhung der Laserleistung führt, ist untersagt. Es wird jede Haftung für Schäden abgelehnt, die sich aus der Nichteinhaltung dieser Sicherheitshinweise ergeben.
• Der Laser enthält keine Serviceteile. Aus diesem Grund öffnen Sie nicht das Gehäuse, da anderenfalls ein Garantieverlust erfolgt.
• Warnung! Tauschen Sie den Laser nicht gegen einen Laser anderen Typs. Die Reparaturen dürfen nur vom Hersteller des Lasers oder einem autorisierten Vertreter vorgenommen werden.

Ergänzende Sicherheitshinweise

Ergänzende Sicherheitshinweise für die Tischkreissäge

Die Tischkreissäge darf nicht von Kindern und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden.

– Die Bedienungsperson muss mindestens 18 Jahre alt sein.
– Halten Sie Kinder von der Tischkreissäge fern. Stellen Sie sicher, dass Kinder nicht mit der Tischkreissäge spielen oder Gegenstände in die Tischkreissäge hineinstecken.
– Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken.
- Stellen Sie die Tischkreissäge standsicher auf.
- Stellen Sie sicher, dass der Untergrund in Umkreis der Tischkreissäge eben, sauber und frei von losen Partikeln und Schnittresten ist.
- Sicherheitseinrichtungen an der Tischkreissäge dürfen nicht demontiert oder unbrauchbar gemacht werden.
- Tragen Sie bei der Benutzung der Tischkreissäge persönliche Schutzausrüstung. Diese könnte beinhalten:

• Gehörschutz zur Verminderung des Risikos, Hörschäden zu erleiden;
• Schutzbrille zur Verminderung des Risikos, dass Holzsplitter in die Augen gelangen;
• Atemschutz zur Verminderung des Risikos, gesundheitsschädlichen Staub einzuatmen;
• Handschuhe beim Handhaben der Sägeblätter und rauen Werkstoffen. Es wird empfohlen, Sägeblätter möglichst in einem Behältnis aufzubewahren, um Verletzungen zu vermeiden.

- Vermeiden Sie ungeschickte Handpositionen, bei denen durch ein plötzliches Abrutschen eine oder beide Hände das Sägeblatt berühren können.

– Positionieren Sie sich beim Sägen leicht seitlich und nicht frontal vor dem Sägeblatt.

- Schließen Sie die Tischkreissäge an eine Staubauffangeinrichtung an, wenn Sie Holz sägen. Der Betrieb in geschlossenen Räumen darf ausschließlich mit einer geeigneten Staubauffangeinrichtung erfolgen.

- Tauschen Sie einen abgenutzten oder beschädigten Tischeinsatz umgehend aus.

- Stellen Sie vor jedem Arbeitsbeginn sicher, dass der Spaltkeil und der Sägeblattschutz korrekt eingesetzt, eingestellt und festgeschraubt ist.

- Verwenden Sie den Schiebestock, um das Werkstück am Sägeblatt vorbeizuführen.

- Bewahren Sie den Schiebestock bei Nichtgebrauch immer in seinem Halterauf.

- Verwenden Sie bei besonders langen Werkstücken eine zusätzliche Auflage (Tisch, Bock etc.), um ein Kippen der Tischkreissäge oder des Werkstücks zu vermeiden.

- Drücken Sie das Werkstück beim Sägen immer fest gegen den Sägetisch und den Anschlag, um ein Wackeln oder Verdrehen des Werkstücks zu verhindern.

- Versuchen Sie nicht, mit der Tischkreissäge zu falzen oder zu nutzen, ohne dass eine geeignete Schutzvorrichtung, wie z. B. eine Tunnelschutzvorrichtung, über dem Sägetisch angebracht ist.

- Verwenden Sie die Tischkreissäge nicht zum Schlitzen (im Werkstück beendete Nut).

• Verwenden Sie die Tischkreissäge nicht zum Sägen von Brennholz.
  – Entfernen Sie niemals Holzsplitter, Späne, Schnittreste oder eingeklemmte Holzteile bei laufendem Sägeblatt.
  – Ziehen Sie vor allen Einstellungs-, Wartungs- und Reinigungsarbeiten den Netzstecker aus der Steckdose.
• Klemmen Sie den Sägeblattschutz nicht in aufgeklapptem Zustand fest.
• Verwenden Sie beim Transportieren nur die Transportvorrichtungen und benutzen Sie niemals die Schutzvorrichtungen für Handhabung oder Transport.
• Decken Sie während des Transportes immer den oberen Teil des Sägeblatts ab, beispielsweise durch den Sägeblattschutz.
  – Schließen Sie die Tischkreissäge nur an, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typenschild übereinstimmt.
• Schließen Sie die Tischkreissäge nur an eine gut zugängliche Steckdose an, damit Sie die Tischkreissäge bei einem Störfall schnell vom Stromnetz trennen können.
• Ist ein Verlängerungskabel erforderlich, so vergewissern Sie sich, dass dessen Querschnitt für die Stromaufnahme der Tischkreissäge ausreichend ist. Mindestquerschnitt 1 mm ² .
• Verwenden Sie Kabeltrommeln nur im abgerollten Zustand.
• Überprüfen Sie die Netzanschlussleitung. Verwenden Sie keine fehlerhaften oder beschädigten Netzanschlussleitungen.
  – Die Tischkreissäge ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet.
• Betreiben Sie die Tischkreissäge nie in Feuchträumen oder im Regen.
• Wenn die Netzanschlussleitung der Tischkreissäge beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Fassen Sie den Netz stecker niemals mit feuchten Händen an.
• Ziehen Sie den Netzstecker nie an der Netzanschlussleitung aus der Steck-dose, sondern fassen Sie immer den Netzstecker an.
• Verlegen Sie die Netzanschlussleitung so, dass sie nicht zur Stolperfalle wird.
• Knicken Sie die Netzanschlussleitung nicht, legen Sie sie nicht über scharfe Kanten und schützen Sie sie vor Hitze.

Ergänzende Sicherheitshinweise für die Sägeblätter

- Verwenden Sie keine beschädigten oder deformierten Sägeblätter.

- Verwenden Sie keine Sägeblätter mit Rissen. Mustern Sie gerissene Sägeblätter aus. Eine Instandsetzung ist nicht zulässig.

- Verwenden Sie keine aus Schnellarbeitsstahl gefertigten Sägeblätter.

- Kontrollieren Sie den Zustand der Sägeblätter, bevor Sie die Tischkreissäge benutzen.

- Verwenden Sie ausschließlich Sägeblätter, die für den zu schneidenden Werkstoff geeignet sind.

- Verwenden Sie nur die vom Hersteller festgelegten Sägeblätter. Die Sägeblätter müssen, wenn Sie zum Bearbeiten von Holz oder ähnlichen Werkstoffen vorgesehen sind, EN 847-1 entsprechen.

- Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS).

- Verwenden Sie nur Sägeblätter, deren höchstzulässige Drehzahl nicht geringer ist als die maximale Spindeldrehzahl der Tischkreissäge und die für den zu schneidenden Werkstoff geeignet sind.

- Beachten Sie beim Wechseln des Sägeblattes, dass die Schnittbreite nicht kleiner und die Stammblattdicke des Sägeblatts nicht größer als die Dicke des Spaltkeils ist.

- Beachten Sie die Drehrichtung des Sägeblatts.

- Setzen Sie nur Sägeblätter ein, wenn Sie den Umgang damit beherrschen.

- Beachten Sie die Höchstdrehzahl. Die auf dem Sägeblatt angegebene Höchstdrehzahl darf nicht überschritten werden. Halten Sie, falls angegeben, den Drehzahlbereich ein.

– Reinigen Sie die Spannflächen von Verschmutzungen, Fett, Öl und Wasser.

- Verwenden Sie keine losen Reduzierringe oder -buchsen zum Reduzieren von Bohrungen bei Sägeblättern.

- Achten Sie darauf, dass fixierte Reduzierringe zum Sichern des Sägeblatts den gleichen Durchmesser und mindestens 1/3 des Schnittdurchmessers haben.

- Stellen Sie sicher, dass fixierte Reduzierringe parallel zueinander sind.

• Handhaben Sie Sägeblätter mit Vorsicht. Bewahren Sie sie am besten in der Originalverpackung oder speziellen Behältnissen auf.
  Tragen Sie Schutzhandschuhe, um die Griffsicherheit zu verbessern und das Verletzungsrisiko weiter zu mindern.
• Stellen Sie vor der Benutzung von Sägeblättern sicher, dass alle Schutzvorrichtungen ordnungsgemäß befestigt sind.
• Vergewissern Sie sich vor dem Einsatz, dass das von Ihnen benutzte Sägeblatt den technischen Anforderungen dieser Tischkreissäge entspricht und ordnungsgemäß befestigt ist.
• Benutzen Sie das mitgelieferte Sägeblatt nur für Sägearbeiten in Holz, niemals zum Bearbeiten von Metallen.

Sicherheitshinweise für Batterien

• Achtung: Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Ersetzen Sie die Batterien nur durch denselben oder einen gleichwertigen Batterietyp. Beachten Sie die „Technischen Daten“.
• Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinandergenommen, ins Feuer geworfen oder kurzgeschlossen werden.
• Vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Bei Kontakt mit Batteriesäure muss die betroffene Stelle sofort mit reichlich klarem Wasser ausgespült und sofort ein Arzt aufgesucht werden.
• Wenn Batterien verschluckt werden oder auf andere Weise in den Körper gelangen, suchen Sie sofort einen Arzt auf. Halten Sie Batterien von Kindern und Tieren fern.
• Nehmen Sie die Batterien aus dem Batteriefach heraus, wenn sie verbraucht sind oder wenn Sie die Tischkreissäge längere Zeit nicht benutzen. So vermeiden Sie Schäden, die durch auslaufende Batterien entstehen können.
• Setzen Sie Batterien keinen extremen Bedingungen aus, indem Sie sie z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern.
• Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen, z. B. mit etwas Schmirgelleinen.
  – Achten Sie beim Einlegen auf die richtige Polarität.
• Verwenden Sie keine alten und neuen Batterien unterschiedlichen Typs zusammen.

Säge und Lieferumfang prüfen

VORSICHT!

Verletzungsgefahr!

Bei unsachgemäßer Handhabung besteht Verletzungsgefahr.

– Die Tischkreissäge ist sehr schwer. Lassen Sie sich von einer zweiten Person helfen, wenn Sie die Tischkreissäge aus der Verpackung heben.
- Halten Sie Kinder während des Auspackens und der Montage fern. Lassen Sie Kinder nicht mit den Verpackungsmaterialien spielen.
- Achten Sie beim Auspacken darauf, alle Teile der Tischkreissäge sicher zu platzieren, sodass sie stabil liegen und nicht umkippen können o. Ä.

1. Nehmen Sie die Tischkreissäge und alle Einzelteile vorsichtig aus der Verpackung und entfernen Sie alle Verpackungsmaterialien.
   Bewahren Sie die Verpackung wenn möglich als zusätzliche Referenz auf.

2. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A, B, C und D).

3. Kontrollieren Sie, ob die Tischkreissäge oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie die Tischkreissäge nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.

Montage

WARNUNG!

Verletzungsgefahr!

Wenn Sie die Tischkreissäge unsachgemäß montieren, kann dies zu schweren Verletzungen führen.

• Montieren Sie die Tischkreissäge vor Inbetriebnahme ordnungsgemäß und vollständig, einschließlich aller Abdeckungen und Sicherheitsvorrichtungen.
• Stecken Sie den Netzstecker keinesfalls vor Abschluss der Montage in die Steckdose.

Wenn Verbindungen mit einer Sechskantschraube, Mutter, Federring und Unterlegscheibe gesichert werden, müssen die Unterlegscheibe und der Federring unter der Sechskantschraube angebracht werden. Der Federring liegt dabei immer direkt an der (Innen-)Sechskantschraube bzw. Mutter.

Sechskantschrauben müssen jeweils von außen nach innen eingesteckt werden und die Verbindungen mit Muttern von innen gesichert werden.

Muttern und Schrauben dürfen während der Montage nur handfest angezogen werden, sodass sie nicht herausfallen können. Wenn Sie die Muttern und Schrauben bereits vor der Endmontage festziehen, kann die Tischkreissäge nicht korrekt und standsicher aufgestellt werden.

Tischverbreiterung und -verlängerung montieren

1. Drehen Sie den Sägetisch um, und legen Sie ihn auf den Boden (siehe Abb. E).
2. Montieren Sie die beiden Tisch verbreiterungen 1 / 7 mit insgesamt vier Sechskantschrauben M6×12 40, vier Federringen M6 38, vier Unterlegscheiben M6 39 und vier Flanschmuttern M6 37 locker an den Sägetisch. Verwenden Sie dafür die entsprechenden Bohrlöcher am Sägetisch.
3. Montieren Sie die Tischverlängerung 2 mit insgesamt zwei Innensechskantschrauben M5×14 44, zwei Federringen M5 43 und zwei Unterlegscheiben M5 42 mit dem Innensechskantschlüssel 51 locker an den Sägetisch. Verwenden Sie dafür die entsprechenden Bohrlöcher mit Gewinde am Sägetisch.
4. Montieren Sie die vier kurzen Tischstützen 19 mit insgesamt vier Sechskantschrauben M6×12, vier Federringen M6, vier Unterleg scheiben M6 und vier Flanschmuttern M6 locker an die beiden Tischverbreiterungen.
5. Montieren Sie die zwei langen Tischstützen 18 mit insgesamt zwei Sechskantschraube M6×12, zwei Federringen M6, zwei Unterlegscheiben M6 und zwei Flanschmuttern M6 locker an die Tischverlängerung.
6. Richten Sie die Tischverbreiterungen und die Tischverlängerung eben mit dem Sägetisch aus und ziehen Sie alle bisher getätigten Schraubverbindungen fest.

Gestell montieren

1. Stecken Sie jeweils einen Gummifuß 48 auf jedes der Standbeine 47 (siehe Abb. F).
2. Montieren Sie die vier Standbeine und die freien Enden der Tischstützen 18 / 19 mit insgesamt acht Sechskantschrauben M6×16 41, acht Federringen M6 38 und acht Unterlegscheiben M6 39 am Sägetisch. Verwenden Sie dafür die entsprechenden Bohrlöcher mit Gewinde am Sägetisch.
3. Positionieren Sie jeweils eine lange Mittelstrebe 20 zwischen zwei Standbeinen an der Frontseite (Kurbelrad 12) und Rückseite (Absaugstutzen 14) der Tischkreissäge (siehe Abb. G).

4. Fixieren Sie die langen Mittelstreben mit insgesamt acht Sechskantschrauben M6×12 40, acht Federringen M6, acht Unterlegscheiben M6 und acht Flansch muttern M6 an den Standbeinen.

5. Positionieren Sie jeweils eine kurze Mittelstrebe 21 zwischen zwei Standbeinen und fixieren Sie sie mit insgesamt acht Sechskantschrauben M6×12, acht Federringen M6, acht Unterlegscheiben M6 und acht Flansch muttern M6 an den Standbeinen.

6. Ziehen Sie nun alle bisher angebrachten Schraubverbindungen fest.
7. Montieren Sie jeweils eine Kippsicherung 17 an den beiden Standbeinen an der Rückseite mit insgesamt vier Sechskantschrauben M6×12, vier Federringen M6, acht Unterlegscheiben M6 und vier Flanschmuttern M6 (siehe Abb. G).
8. Drehen Sie den Sägetisch vorsichtig um und stellen Sie ihn mit den Standbeinen auf den Boden.

Handkurbel anbringen

- Montieren Sie die Kurbel 11 mit den bereits angebrachten Unterlegscheiben und der Feststellmutter am Kurbelrad 12, sodass sich die Kurbel noch drehen lässt.

Spaltkeil einsetzen und justieren

WARNUNG!

Verletzungsgefahr!

Versehentliches Anlaufen der Tischkreissäge und unsachgemäße Hand habung des Sägeblatts können zu schweren Verletzungen führen.

• Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie Einstellungen an der Tischkreissäge vornehmen.
• Tragen Sie immer Schutzhandschuhe, wenn Sie mit dem Sägeblatt oder in dessen unmittelbarer Nähe hantieren.

Kontrollieren Sie den Spaltkeil 26 nach jedem Sägeblattwechsel und richten Sie ihn ggf. korrekt aus.

1. Stellen Sie sicher, dass das Sägeblatt 5 maximal im Sägetisch versenkt ist. Senken Sie das Sägeblatt ggf. ab, indem Sie die Kurbel 11 entgegen dem Uhrzeigersinn bis zum Anschlag drehen.

2. Entfernen Sie ggf. den Sägeblattschutz 4 vom Spaltkeil, indem Sie die Linsenkopfschraube 53 lösen, den Sägeblattschutz leicht auseinanderziehen und dann vorsichtig über den Laser 24 vom Spaltkeil abziehen (siehe Kapitel „Sägeblattschutz montieren/demontieren“).

3. Entfernen Sie die beiden Befestigungsschrauben und nehmen Sie den Tischeinsatz 16 vom Sägetisch ab. Kontrollieren Sie dabei immer den Tischeinsatz: Ersetzen Sie den Tischeinsatz umgehend, falls er beschädigt ist oder nicht mehr bündig mit dem Sägetisch abschließt.

1. Stellen Sie sicher, dass die Winkeleinstellung des Sägeblatts auf 0° steht. Stellen Sie die Winkeleinstellung ggf. ein (siehe Kapitel „Schnittwinkel einstellen“).

2. Drehen Sie das Sägeblatt maximal aus dem Sägetisch heraus, indem Sie die Kurbel im Uhrzeigersinn bis zum Anschlag drehen.

3. Lösen Sie die Klemmschraube am Klemmblech 52 mit dem Ringschlüssel (SW 10) 49 um einige Umdrehungen gegen den Uhrzeigersinn.

4. Führen Sie den Spaltkeil 26 hinter die Klemmplatte und schieben Sie ihn maximal nach unten.

5. Schrauben Sie die Klemmschraube im Uhrzeigersinn leicht fest.

1. Richten Sie den Spaltkeil so aus, dass der Abstand zum Sägeblatt überall 3–5 mm beträgt.

2. Fixieren Sie den Spaltkeil, indem Sie die Klemmschraube im Uhrzeigersinn wieder fest anziehen.

3. Drehen Sie das Sägeblatt maximal in den Sägetisch, indem Sie die Kurbel entgegen dem Uhrzeigersinn bis zum Anschlag drehen.

1. Setzen Sie den Tischeinsatz wieder in den Sägetisch ein, indem Sie ihn seitlich neigen und ihn mit der sägeblattabgewandten Seite in den Sägetisch klemmen.

2. Drücken Sie den Tischeinsatz nun zur sägeblattzugewandten Seite runter, sodass er bündig auf dem Sägetisch aufliegt.

3. Fixieren Sie den Tischeinsatz mit den beiden Befestigungsschrauben.

4. Bringen Sie den Sägeblattschutz an (siehe Kapitel „Sägeblattschutz montieren/demontieren“).

Batterien des Lasers einsetzen/wechseln

Für den Betrieb des Lasers 24 benötigen Sie zwei Batterien des Typs 1,5 V; AAA/LR03 (im Lieferumfang enthalten), die Sie wie folgt einsetzen bzw. wechseln:

1. Stellen Sie den Laserschalter 23 auf die Position 0.
2. Entfernen Sie den Sägeblattschutz 4 vom Spaltkeil 26, indem Sie die Linsenkopfschraube 53 lösen, den Sägeblattschutz leicht auseinanderziehen und dann vorsichtig über den Laser vom Spaltkeil abziehen.
3. Lösen Sie die beiden Schrauben am Batteriefachdeckel 25, klappen Sie den Batteriefachdeckel nach oben auf und nehmen Sie ihn ab.
4. Entfernen Sie ggf. die alten Batterien aus dem Batteriefach. Beachten Sie die Hinweise im Kapitel „Entsorgung“.
5. Legen Sie die neuen Batterien ein. Achten Sie dabei auf die richtige, im Batteriefach angegebene Polarität.
6. Setzen Sie den Batteriefachdeckel wieder ein.
7. Fixieren Sie den Batteriefachdeckel mit den beiden Schrauben.
8. Montieren Sie den Sägeblattschutz (siehe Kapitel „Sägeblattschutz montieren/demontieren“).

Sägeblattschutz montieren/demontieren

Vor der Erstmontage müssen die Batterien für den Laser 24 eingelegt sein.

1. Drehen Sie die Linsenkopfschraube auf. 53

2. Ziehen Sie den Sägeblattschutz 4 leicht auseinander und führen Sie ihn vorsichtig über den Laser auf den Spaltkeil 26.

3. Positionieren Sie den Sägeblattschutz so, dass die Linsenkopfschraube in die Nut am Spaltkeil greift.

4. Fixieren Sie den Sägeblattschutz mit der Linsenkopfschraube am Spaltkeil.

5. Achten Sie darauf, die Linsenkopfschraube nicht zu fest anzuziehen, der Sägeblattschutz muss sich leicht hoch- und herunterklappen lassen.

Parallelanschlag montieren

1. Schieben Sie die Anschlagschiene 31 so auf den Parallelanschlag 6, dass das Fixierblech mit den beiden Schlossschrauben 28 in die Führungsnut der Anschlagschiene gleitet.

2. Fixieren Sie die Anschlagschiene am Parallelanschlag, indem Sie die beiden Rändelschrauben 27 anziehen.

3. Setzen Sie den Parallelanschlag mit geöffnetem Exzenterhebel 29 auf die Schiene 54 am Sägetisch.
4. Um die Position des Parallelanschlags zu ändern, verschieben Sie den Parallel anschlag mit geöffnetem Exzenterhebel die Schiene entlang.
5. Um den Parallelanschlag an der gewünschten Position zu fixieren, drücken Sie den Exzenterhebel vollständig nach unten.

Schnittrestesack montieren

Der Schnittrestesack 22 dient zur Aufnahme kleinerer Abschnitte.

- Haken Sie die Ösen am Schnittrestesack in die vier vormontierten Schlossschrauben M5×14 46 (mit vier Muttern M5 45 gesichert) in der linken Tischverbreiterung 1 und der Tischverlängerung 2 ein, sodass der Schnittrestesack sicher hängt.

Absaugvorrichtung anschließen

Ein normaler Haushaltsstaubsauger ist nicht als Absaugvorrichtung geeignet.

• Stecken Sie den Schlauch, der vom Sägeblattschutz 4 abgeht, auf den Winkelanschluss am Absaugstutzen 14.
• Stecken Sie den Absaugadapter14a auf das freie Ende des Absaugstutzens.
• Schließen Sie den Absaugschlauch einer geeigneten Späneabsauganlage (z. B. einen Mehrzwecksauger) an den Absaugadapter an und sichern Sie ihn mit einer Schlauchklemme.

Bedienung

Schnitttiefe einstellen

Mit der Kurbel 11 drehen Sie das Sägeblatt 5 aus dem Sägetisch heraus bzw. senken das Sägeblatt in den Sägetisch ab. Auf diese Art stellen Sie die gewünschte Schnitttiefe ein.

• Schnittiefe vergrößern: Drehen Sie die Kurbel im Uhrzeigersinn, sodass das Sägeblatt aus dem Sägetisch herausgefahren wird.
• Schnittiefe verringern: Drehen Sie die Kurbel entgegen dem Uhrzeigersinn, sodass das Sägeblatt in den Tisch gesenkt wird.

Schnittwinkel einstellen

1. Lösen Sie die Feststellschraube 9 um ca. eine Umdrehung entgegen dem Uhrzeigersinn.
2. Stellen Sie mit dem Kurbelrad 12 den gewünschten Schnittwinkel auf der Winkelskala 10 ein.
3. Um das Sägeblatt 5 im gewünschten Winkel zu fixieren, drehen Sie die Feststellschraube im Uhrzeigersinn fest.

Parallelanschlag einstellen

Die Anschlagschiene 31 zur Montage am Parallelanschlag 6 besitzt zwei verschieden hohe Führungsflächen. Je nach Dicke der zu schneidenden Werkstücke verwenden Sie die Anschlagschiene hochkant für dicke Werkstücke (über 25 mm) und flach für dünne Werkstücke (unter 25 mm).

Anschlaghöhe einstellen

1. Lockern Sie die Rändelschrauben 27.
2. Ziehen Sie die Anschlagschiene vom Parallelanschlag ab.
   Das Fixierblech und die Schrauben werden sichtbar.
3. Drehen Sie die Anschlagschiene in die gewünschte Position (flach oder hochkant).
4. Schieben Sie das Fixierblech mit den Schlossschrauben 28 in die Führungsnut der Anschlagschiene.

Seite des Parallelanschlags wechseln

1. Drehen Sie die Rändelschrauben 27 ganz ab.
2. Nehmen Sie die Anschlagschiene mit Fixierblech und den Schlossschrauben 28 ab und stecken Sie die Schrauben auf der gegenüberliegen Seite des Parallelanschlags wieder ein.
3. Fixieren Sie die Anschlagschiene am Parallelanschlag mit den Rändelschrauben und den dazugehörigen Unterlegscheiben.
4. Schieben Sie das Fixierblech mit den Schrauben in die Führungsnut der Anschlagschiene.
5. Um die Anschlagschiene am Parallelanschlag zu fixieren, drehen Sie die Rändelschrauben wieder fest.

Schnittbreite einstellen

Beim Längsschneiden von Holzteilen muss der Parallelanschlag auf der rechten Seite des Sägeblattes montiert sein.

Auf der Schiene 54 an der Vorderseite des Sägetisches befinden sich zwei Skalen. Eine in roter und eine weitere in schwarzer Schrift, die den Abstand zwischen Anschlagschiene und Sägeblatt (Schnittbreite) anzeigen:

• Verwenden Sie die obere Skala in roter Schrift, wenn Sie die Anschlagschiene flach (für dünnes Material) montiert haben.
• Verwenden Sie die untere Skala in schwarzer Schrift, wenn Sie die Anschlagschiene hochkant (für dickes Material) montiert haben.

Um den Parallelanschlag auf ein bestimmtes Maß einzustellen, gehen Sie wie folgt vor:

1. Heben Sie den Exzenterhebel 29 an.
2. Verschieben Sie den Parallelanschlag, bis das gewünschte Maß auf der Skala der Schiene 54 im Sichtglas 30 sichtbar ist.
3. Drücken Sie den Exzenterhebel zum Fixieren vollständig nach unten.

Anschlaglänge einstellen

Um das Klemmen des Werkstücks zu vermeiden, ist die Anschlagschiene in Längsrichtung verschiebbar.

Dabei gilt folgende Regel: Das hintere Ende des Anschlages stößt an eine gedachte Linie, die etwa bei der Sägeblattmitte beginnt und unter 45° nach hinten verläuft.

1. Stellen Sie die benötigte Schnittbreite ein.
2. Lockern Sie die Rändelschrauben 27.
3. Verschieben Sie die Anschlagschiene so weit, bis ihr hinteres Ende die gedachte 45°-Linie berührt.
4. Drehen Sie die Rändelschrauben wieder fest.

Parallelanschlag justieren

Falls der Parallelanschlag mit der Anschlagschiene nicht parallel zum Sägeblatt 5 verläuft, muss er nachjustiert werden. Gehen Sie dazu folgendermaßen vor:

1. Nehmen Sie den Sägeblattschutz 4 ab.
2. Stellen Sie das Sägeblatt auf die maximale Schnitttiefe ein.
3. Positionieren Sie den Parallelanschlag so, dass die Anschlagschiene das Sägeblattberührt.
4. Falls die Anschlagschiene nicht in einer Linie mit dem Sägeblatt verläuft, lösen Sie die Innensechskantschrauben A im Paralellanschlag mit einem Innensechskantschlüssel 5 mm (nicht im Lieferumfang enthalten) und richten Sie die Anschlagschiene parallel zum Sägeblatt aus.
5. Drehen Sie die Innensechskantschrauben wieder fest.
6. Positionieren Sie den Parallelanschlag wieder vom Sägeblatt weg.

Queranschlag einstellen

Schieben Sie die Anschlagschiene 33 nicht zu weit in Richtung des Sägeblatts 5. Der Abstand zwischen Anschlagschiene und Sägeblatt muss ca. 2 cm betragen.

1. Schieben Sie die Anschlagschiene 33 so auf den Queranschlag 3, dass die beiden Schlossschrauben 35 in das Profil der Anschlagschiene gleiten.
2. Fixieren Sie die Anschlagschiene am Queranschlag, indem Sie die beiden Rändelschrauben 36 anziehen.
3. Schieben Sie die Führungsschiene 32 in eine der beiden Führungs nuten des Sägetischs.
4. Lockern Sie die Rändelmutter 34 und drehen Sie den Queranschlag, bis das gewünschte Winkelmaß eingestellt ist.
5. Drehen Sie die Rändelschraube wieder fest.

Laser ein-/ausschalten

Mit Hilfe des Lasers 24 können Sie mit der Tischkreissäge Präzisionsschnitte ausführen. Beachten Sie hierzu die Sicherheitshinweise für den Laser.

Das Laserlicht wird durch eine Laserdiode erzeugt. Es wird zu einer Linie gefächert, welche Sie als optische Markierung der Schnittlinie beim Präzisionsschnitt benutzen können. Der Laserschalter 23 ist bei montiertem Sägeblattschutz 4 durch die Aussparung an der Oberseite zugänglich.

- Um den Laser einzuschalten, stellen Sie den Laserschalter auf die Position I (Laser an). Aus der Laseraustrittsöffnung wird nun ein roter Laserstrahl projiziert. Wenn Sie während des Sägens das Werkstück an der Schnittlinienmarkierung des Lasers entlangführen, gelingen Ihnen saubere Schnitte.

• Um den Laser auszuschalten, stellen Sie den Laserschalter auf die Position 0 (Laser aus).
  Der Laserstrahl erlischt.
• Schalten Sie den Laser immer aus, wenn er nicht benötigt wird, um die Batterien zu schonen.

Der Laserstrahl kann durch abgelagerten Staub und Späne blockiert werden. Diese Partikel müssen daher nach jedem Gebrauch aus dem Sägeblattschutz entfernt werden.

Laser justieren

Falls der Laser 24 nicht mehr die korrekte Schnittlinie anzeigt, kann er nachjustiert werden.

- Lösen Sie die Schrauben B an der Leuchtdiode und stellen Sie den Laser durch Verschiebung in gewünschter Richtung so ein, dass der Laserstrahl die Schneidzähne des Sägeblatts trifft.

- Ziehen Sie die Schrauben anschließend wieder fest.

Wenn die Tischkreissäge unsachgemäß montiert wurde, kann dies zu schweren Verletzungen führen.

• Montieren Sie die Tischkreissäge vor Inbetriebnahme ordnungsgemäß und vollständig.
  – Vergewissern Sie sich vor dem Einschalten der Tischkreissäge, dass das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

Nach dem Einschalten der Säge müssen Sie warten, bis das Sägeblatt 5 seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführen.

- Verwenden Sie unterschiedliche Sägeblätter wie folgt:

• 24 Zähne: weiche Materialien, hohe Spanabnahme, grobes Schnittbild.
• 48 Zähne: harte Materialien, geringere Spanabnahme, feineres Schnittbild.

Tischkreissäge ein- und ausschalten

• Um die Tischkreissäge einzuschalten, drücken Sie den grünen Betriebsschalter I 13. Der Motor läuft an.
• Um die Tischkreissäge auszuschalten, drücken Sie den roten Betriebsschalter 0.

Mit der Tischkreissäge sägen

WARNUNG!

Verletzungsgefahr!

Bei unsachgemäßer Handhabung der Tischkreissäge besteht die Gefahr von schweren Verletzungen.

• Stellen Sie sich bei der Ausführung von Längsschnitten nicht frontal vor die Tischkreissäge, sondern positionieren Sie sich schräg zum Schnittverlauf.
• Verwenden Sie bei Schrägschnitten immer den Parallelanschlag.
• Verwenden Sie einen Schiebestock oder ein Schiebeholz, um das Werkstück am Sägeblatt vorbeizuführen. Ersetzen Sie einen beschädigten oder verschlissenen Schiebestock umgehend.
• Sichern Sie lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs. Benutzen Sie dazu z. B. einen Abrollständer.
• Warten Sie nach dem Einschalten der Tischkreissäge, bis das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführen.
• Betreiben Sie die Tischkreissäge nur mit Absaugvorrichtung.

• Führen Sie nach jeder neuen Einstellung einen Probeschnitt aus, um die eingestellten Maße zu überprüfen.
• Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

Längsschnitte ausführen

Mit einem Längsschnitt schneiden Sie ein Werkstück in seiner Längsrichtung. Eine Kante des Werkstücks müssen Sie dabei gegen den Parallelanschlag 6 gedrückt halten, während die flache Seite auf dem Sägetisch aufliegt.

1. Stellen Sie den Parallelanschlag entsprechend der Werkstückhöhe und der gewünschten Breite ein (siehe Kapitel „Parallelanschlag einstellen“).
2. Senken Sie den Sägeblattschutz 4 auf den Sägetisch ab.

Beim Sägen wird der Sägeblattschutz vom Werkstück hochgedrückt.

1. Schalten Sie erst die Absauganlage und danach die Tischkreissäge ein.

2. Legen Sie Ihre Hände mit geschlossenen Fingern flach auf das Werkstück und schieben Sie es am Parallelanschlag entlang in das Sägeblatt 5.

3. Geben Sie dem Werkstück seitliche Führung, indem Sie es mit der linken Hand nur bis zur Vorderkante des Sägeblattschutzesfesthalten.

1. Schieben Sie das Werkstück immer bis zum Ende des Spaltkeils 26 mit dem Schiebestock 15 durch.

Schrägschnitte ausführen

1. Stellen Sie das Sägeblatt auf das gewünschte Winkelmaß ein (siehe Kapitel „Schnittwinkel einstellen“).

2. Stellen Sie den Parallelanschlag je nach Werkstückbreite und -höhe ein (siehe Kapitel „Parallelanschlag einstellen“).

3. Senken Sie den Sägeblattschutz auf den Sägetisch ab.

4. Führen Sie den Schnitt entsprechend der Werkstückbreite durch (siehe Kapitel „Längsschnitte ausführen“).

Querschnitte ausführen

Verletzungsgefahr!

Bei unsachgemäßer Handhabung der Tischkreissäge besteht die Gefahr von schweren Verletzungen.

- Halten Sie immer das geführte Werkstück fest, nie das freie Werkstück, welches abgeschnitten wird.

– Schieben Sie den Queranschlag immer so weit vor, bis das Werkstück vollständig durchgeschnitten ist.

1. Stellen Sie den Queranschlag 3 wie benötigt ein (siehe Kapitel „Quer anschlag einstellen“). Sollte das Sägeblatt zusätzlich schräg gestellt werden, schieben Sie den Queranschlag in die rechte Führungsnut, damit Ihre Hand und der Queranschlag nicht mit dem Sägeblattschutz in Kontakt kommen.

2. Senken Sie den Sägeblattschutz auf den Sägetisch ab. Beim Sägen wird der Sägeblattschutz vom Werkstück hochgedrückt.

3. Drücken Sie das Werkstück fest gegen den Queranschlag.

4. Schalten Sie die Absauganlage und danach die Tischkreissäge ein.

5. Um den Schnitt auszuführen, schieben Sie den Queranschlag und das Werkstück in Richtung des Sägeblattes.

Schmale Werkstücke schneiden

Längsschnitte von Werkstücken mit einer Breite von weniger als 120 mm müssen unbedingt unter Zuhilfenahme eines Schiebestockes 15 durchgeführt werden. Bei kurzen Werkstücken muss der Schiebestock schon bei Schnittbeginn verwendet werden.

1. Stellen Sie den Parallelanschlag entsprechend der Werkstückhöhe und der gewünschten Breite ein (siehe Kapitel „Parallelanschlag einstellen“).
2. Legen Sie Ihre Hände mit geschlossenen Fingern flach auf das Werkstück und schieben Sie es am Parallelanschlag entlang in das Sägeblatt 5.
3. Schieben Sie das Werkstück immer bis zum Ende des Spaltkeils 26 mit dem Schiebestock durch.

Für Längsschnitte von sehr schmalen Werkstücken mit einer Breite von 30 mm und weniger muss unbedingt ein Schiebeholz (nicht im Lieferumfang enthalten) verwendet werden. Dabei muss der Parallelanschlag flach montiert werden.

1. Stellen Sie den Parallelanschlag entsprechend der Werkstückhöhe und der gewünschten Breite ein (siehe Kapitel „Parallelanschlag einstellen“).
2. Drücken Sie das Werkstück mit dem Schiebeholz gegen die Anschlagschiene und schieben Sie das Werkstück mit dem Schiebestock bis zum Ende des Spaltkeils durch.

Ein verschlissenes Schiebeholz muss rechtzeitig ersetzt werden.

Spanplatten schneiden

- Um ein Ausbrechen der Schnittkanten beim Schneiden von Spanplatten zu verhindern, stellen Sie das Sägeblatt nicht höher als 5 mm über Werkstückdicke ein.

Nach dem Sägen

1. Schalten Sie erst die Tischkreissäge und dann die Absauganlage aus. Das Sägeblatt läuft noch längere Zeit nach.
2. Entfernen Sie den Schnittabfall auf dem Sägetisch erst, wenn sich das Sägeblatt wieder in Ruhestellung befindet.
3. Trennen Sie die Tischkreissäge vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen.
4. Lassen Sie die Tischkreissäge vollständig abkühlen.

Überlastsicherung entsperren

Die Tischkreissäge ist mit einer Überlastsicherung ausgestattet. Bei Überlastung des Motors schaltet die Überlastsicherung ihn automatisch ab, um den Motor vor Überhitzung zu schützen.

1. Sollte die Überlastsicherung ausgelöst haben, schalten Sie die Tischkreissäge ab, indem Sie den roten Betriebsschalter 0 13 drücken.
2. Warten Sie, bis der Motor abgekühlt ist.
3. Drücken Sie den Überlastschalter 8 und schalten Sie die Tischkreissäge wieder an, indem Sie den grünen Betriebsschalter 13 drücken.

Verklemmtes Material entfernen

Verletzungsgefahr!

Bei unsachgemäßer Handhabung der Tischkreissäge besteht die Gefahr von schweren Verletzungen.

• Schalten Sie die Tischkreissäge sofort aus und ziehen Sie den Netzstecker aus der Steckdose, wenn sich das Sägeblatt im Werkstück verklemmt hat oder sonstige Blockaden auftreten.
• Verwenden Sie Schutzhandschuhe, fassen Sie das Sägeblatt nicht mit bloßen Händen an.

Sägeblatt wechseln

WARNUNG!

Verletzungsgefahr!

Bei unsachgemäßer Handhabung der Tischkreissäge besteht die Gefahr von schweren Verletzungen.

- Stellen Sie sicher, dass die Tischkreissäge nicht am Stromnetz angeschlossen ist.

- Verwenden Sie Schutzhandschuhe, fassen Sie das Sägeblatt nicht mit bloßen Händen an.

1. Stellen Sie sicher, dass das Sägeblatt 5 maximal im Sägetisch versenkt ist. Senken Sie das Sägeblatt ggf. ab, indem Sie die Kurbel 11 entgegen dem Uhrzeigersinn bis zum Anschlag drehen.

2. Entfernen Sie den Sägeblattschutz 4 vom Spaltkeil 26, indem Sie die Linsenkopfschraube 53 lösen, den Sägeblattschutz leicht auseinanderziehen und dann vorsichtig über den Laser 24 vom Spaltkeil abziehen.

3. Entfernen Sie die beiden Befestigungsschrauben und nehmen Sie den Tischeinsatz 16 vom Sägetisch ab. Kontrollieren Sie dabei immer den Tischeinsatz: Ersetzen Sie den Tischeinsatz umgehend, falls er beschädigt ist oder nicht mehr bündig mit dem Sägetisch abschließt.

4. Stellen Sie sicher, dass die Winkeleinstellung des Sägeblatts auf 0° steht. Stellen Sie die Winkeleinstellung ein (siehe Kapitel „Schnittwinkel einstellen“).

5. Drehen Sie das Sägeblatt maximal aus dem Sägetisch heraus, indem Sie die Kurbel im Uhrzeigersinn bis zum Anschlag drehen.

6. Entfernen Sie den Spaltkeil, indem Sie die Klemmschraube im Klemmblech 52 um einige Umdrehungen entgegen dem Uhrzeigersinn lösen und den Spaltkeil nach oben heraus ziehen.

7. Stecken Sie den Sägeblattschlüssel 50 auf die Befestigungsmutter 55.

8. Fixieren Sie die Antriebswelle 56 mit dem Ringschlüssel 49.

9. Drehen Sie die Befestigungsmutter mit dem Sägeblattschlüssel gegen den Uhrzeigersinn.

10. Halten Sie das Sägeblatt vorsichtig mit einer Hand fest und nehmen Sie die Befestigungsmutter und den äußeren Sägeblattflansch 57 von der Antriebswelle ab.

1. Nehmen Sie nun das Sägeblatt von der Antriebswelle ab und ziehen Sie es vorsichtig nach oben aus dem Sägetisch heraus.
2. Reinigen Sie den äußeren und den inneren Sägeblattflansch sorgfältig, bevor Sie ein neues Sägeblatt montieren.
3. Setzen Sie ein neues Sägeblatt auf die Antriebswelle.
   Beachten Sie dabei die Drehrichtung: Die Schnittschräge der Zähne muss in Laufrichtung (nach vorne) zeigen. Im Normalfall ist die Laufrichtung auch auf dem Sägeblatt angegeben.
4. Setzen Sie den äußeren Sägeblattflansch wieder auf die Antriebswelle.
   Achten Sie dabei auf die korrekte Ausrichtung des äußeren Sägeblattflanschs.
5. Schrauben Sie die Befestigungsmutter auf der Antriebswelle mit der Hand fest.
6. Drehen Sie vorsichtig das Sägeblatt in Laufrichtung: Es muss genau zentriert sein und darf nicht „eiern“. Überprüfen Sie den korrekten Sitz von Sägeblatt und äußerem Sägeblattflansch und richten Sie die Teile erneut aus, falls das Sägeblatt nicht genau zentriert ist.
7. Halten Sie die Antriebswelle mit dem Ringschlüssel fixiert und drehen Sie die Befestigungsmutter mit dem Sägeblattschlüssel im Uhrzeigersinn fest.
8. Montieren Sie den Spaltkeil, die Tischeinlage und den Sägeblattschutz (siehe Kapitel „Spaltkeil einsetzen und justieren“).

Reinigung und Wartung

Verletzungsgefahr!

Bei unsachgemäßer Handhabung der Tischkreissäge besteht die Gefahr von schweren Verletzungen.

• Schalten Sie die Tischkreissäge vor jeglichen Reinigungs- und Wartungsarbeiten aus und ziehen Sie den Netzstecker aus der Steckdose.
  – Tragen Sie bei Arbeiten an der Tischkreissäge geeignete Schutzhandschuhe.
• Im Inneren dieser Tischkreissäge befinden sich keine Teile, die vom Benutzer repariert werden können. Versuchen Sie niemals selbst, die Tischkreissäge zu reparieren. Wenden Sie sich stets an eine qualifizierte Fachkraft.

WARNUNG!

Verbrennungsgefahr!

Das Sägeblatt kann während des Betriebs heiß werden, Sie können sich daran verbrennen.

- Lassen Sie das Sägeblatt vor jeder Reinigung vollständig abkühlen.

HINWEIS!

Beschädigungsgefahr!

In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss verursachen, unsachgemäße Reinigung kann zur Beschädigung der Tischkreissäge führen.

• Waschen Sie die Tischkreissäge nicht und spritzen Sie sie auch nicht mit einem Wasserstrahl ab.
• Tauchen Sie die Tischkreissäge niemals in Wasser.
• Achten Sie darauf, dass kein Wasser in das Gehäuse gelangt.

• Verwenden Sie keine aggressiven Reinigungsmittel, keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen.

• Reinigen Sie die Tischkreissäge direkt nach jeder Benutzung.

• Halten Sie Schutzvorrichtungen so staub- und schmutzfrei wie möglich.
• Reiben Sie die Tischkreissäge mit einem sauberen Tuch ab oder blasen Sie sie mit Druckluft bei niedrigem Druck aus.

Tragen Sie eine Schutzbrille bei der Verwendung von Druckluft.

1. Benutzen Sie bei starker Verschmutzung ein feuchtes Tuch und etwas Schmierseife.

Richtige und regelmäßige Pflege ist nicht nur für den sicheren Gebrauch wichtig, sondern trägt auch dazu bei, die Lebensdauer der Tischkreissäge zu verlängern.

Kohlebürsten tauschen

Die Kohlebürsten dürfen nur von einer Fachwerkstatt oder durch qualifiziertes Fachpersonal ausgetauscht werden.

Anschlusskabel tauschen

Wenn die Netzanschlussleitung der Tischkreissäge beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Tischkreissäge prüfen

Prüfen Sie die Tischkreissäge regelmäßig auf ihren Zustand. Kontrollieren Sie u. a., ob:

• die Schalter unbeschädigt sind,
• das Zubehör in einem einwandfreien Zustand ist,
• die Netzanschlussleitung und der Netzstecker unbeschädigt sind,
• die Lüftungsschlitze frei und sauber sind. Verwenden Sie ggf. eine weiche Bürste oder einen Pinsel, um sie zu reinigen.
• Falls Sie eine Beschädigung feststellen, müssen Sie diese durch eine Fachwerkstatt beheben lassen, um Gefährdungen zu vermeiden.

Aufbewahrung

1. Reinigen Sie die Tischkreissäge vor der Aufbewahrung (siehe Kapitel „Reinigung und Wartung“).
2. Bewahren Sie die Tischkreissäge an einem trockenen, für Kinder unzugänglichen Ort auf.
3. Decken Sie die Tischkreissäge ab, um sie vor Staub und anderen Verunreinigungen zu schützen.

Transport

VORSICHT!

Verletzungsgefahr!

Bei unsachgemäßer Handhabung besteht Verletzungsgefahr.

• Die Tischkreissäge ist sehr schwer. Lassen Sie sich von einer zweiten Person helfen, wenn Sie die Tischkreissäge transportieren.

• Verwenden Sie die Schutzvorrichtungen niemals für den Transport.

• Schalten Sie die Tischkreissäge aus und ziehen Sie den Netzstecker aus der Steckdose.

• Demontieren Sie die Tischkreissäge vor einem Transport vollständig.
• Verwenden Sie für den Transport der Tischkreissäge ausschließlich die Transportgriffe C.
• Verwenden Sie zum Transport möglichst die Originalverpackung.
• Sichern Sie die Tischkreissäge gegen Verrutschen, Stöße und Vibration, wenn Sie sie in einem Fahrzeug transportieren.

Problem Mögliche Ursache Problemebehebung
Der Motor der Tischkreissäge läuft nicht.	Der Netzstecker ist nicht eingesteckt.	- Stecken Sie den Netzstecker ein.
	Die Haussicherung oder der FI-Schalter hat ausgelöst.	- Prüfen Sie das Netzkabel und ggf. das Verlängerungskabel auf Schäden.- Ersetzen Sie die Sicherung bzw. schalten Sie sie wieder ein (Sicherungsautomat).
	Der Überlastungsschutz hat ausgelöst, weil der Motor überlastet oder überhitzt ist.	- Lassen Sie die Tischkreissäge 15–20 Minuten abkühlen und drücken Sie dann den Überlastschalter 8 (siehe Kapitel „Überlastsicherung entsperren“).
Die Sägeleistung ist schlecht, das Sägeblatt 5 läuft unruhig und/oder es kommt zu starker Staubbildung während des Sägens.	Das Sägeblatt ist stumpf. - Ersetzen Sie das Sägeblatt durch ein neues.
Am Motor entsteht eine starke Funkenbildung.	Die Kohlebürsten sind defekt.	- Lassen Sie die Tischkreissäge in einer Fachwerkstatt prüfen.
Das Sägeblatt 5 löst sich nach Abschalten des Motors.	Befestigungsmutter 55 ist zu leicht angezogen.	- Ziehen Sie die Befestigungsmutter an.
Es entstehen Brandflächen am Schnittbereich.	Das Sägeblatt 5 ist stumpf.	- Ersetzen Sie das Sägeblatt durch ein neues.

• Sollte sich das Problem nicht beheben lassen, kontaktieren Sie eine Elektrofachkraft und lassen Sie die Tischkreissäge und die Netzanschlussleitung überprüfen.

Technische Daten

Modell: HS100WZ

Artikelnummer: 95029

Versorgungsspannung: 230–240 V\~/50 Hz

Leistung: 2 000 W (S6 40 % 5 min.)*

Leerlaufdrehzahl n₀ : 4 200 min

-1

Hartmetallsägeblatt 24 Zähne: ∅ 250 × ∅ 30 × 2,4 mm

Hartmetallsägeblatt 48 Zähne: ∅ 250 × ∅ 30 × 3,0 mm

Schnitttiefe max.: 73 mm bei 0°

53 mm bei 45°

Werkstückmaß min. (B×L×H): 10 × 50 × 1 mm

Höhenverstellung: stufenlos 0–73 mm

Sägeblatt schwenkbar: stufenlos 0–45°

Absauganschluss: ∅ 35 mm

Nettogewicht:

ca. 24,5 kg

Abmessungen

Arbeitshöhe: 870 mm

Tischgröße: 610 × 445 mm

Tischverbreiterung: 610 × 250 mm

Tischverlängerung: 445 × 320 mm

Laser

Laserklasse: 2

Wellenlänge: 650 nm

Leistung: <1 mW

Batterie: 2×1,5V; AAA/LR03

*Betriebsart S6: Dauerbetrieb

Um den Motor nicht unzulässig zu erwärmen, darf die Tischkreissäge nur folgendermaßen benutzt werden:

Nach einer Betriebsperiode von 2 Minuten (S6 = 40 % 5 min.) bei normal zulässiger Auslastung, muss eine Pause von 3 Minuten erfolgen, in der die Tischkreissäge leerläuft.

Geräusch-/Vibrationsinformation

WARNUNG!

Gesundheitsgefahr!

Das Arbeiten ohne Gehörschutz oder Schutzkleidung kann zu Gesundheitsschäden führen.

- Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung.

Gemessen gemäß EN 61029-1 & EN 61029-2-1. Das Geräusch am Arbeitsplatz kann 85 dB(A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen).

• Schalldruckpegel L PA : 96,2 dB(A)
• Schallleistungspegel L WA : 109,2 dB(A)
• Unsicherheit K: 3 dB(A)

Die oben genannten Werte sind Geräuschemissionswerte und müssen daher nicht zeitgleich sichere Arbeitsplatzwerte darstellen. Die Wechselbeziehung zwischen Emissions- und Immissionspegeln kann nicht zuverlässig zu einer Ableitung führen, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht.

Faktoren, welche den jeweiligen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Spezifikation des Arbeitsraumes und der Umgebung, die Dauer der Einwirkungen, andere Geräuschquellen u.a.

Berücksichtigen Sie bei den zuverlässigen Arbeitsplatzwerten auch mögliche Abweichungen in den nationalen Regelungen. Die oben genannten Informationen ermöglichen dem Anwender jedoch, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung.

Tischkreissäge entsorgen

Altgeräte dürfen nicht in den Hausmüll!

Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräte geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häufig in Elektro- und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.

Batterien und Akkus dürfen nicht in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei einer Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

*gekennzeichnet mit: Cd = Cadmium, Hg = Quecksilber, Pb = Blei – Entnehmen Sie die Batterien aus dem Laser 24, bevor Sie die Tischkreissäge und die Batterien entsorgen.

Konformitätserklärung

EU - Konformitätserklärung

Firma / Company: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Anschrift / Address: Günzburger Str. 69, D-89335 Ichenhausen

Marke / Brand:

Workzone

Art.-Bezeichnung / Article name: Tischkreissäge HS100WZ

Art.-Nr. / Art. no.: 95029

Lieferanten-Art.-Nr. / Supplier art. no.: 39013189926

Für das bezeichnete Produkt erklären wir in alleiniger Verantwortung, dass die wesentlichen Anforderungen der folgenden Europäischen Richtlinien erfüllt sind. For the designed product we declare under our sole responsibility, that it meets the essential requirements of the following European directives.

	2014/35/EU	NiederspannungsrichtlinieLow Voltage directive
X	2014/30/EU	EMV-RichtlinieEMC-Directive
X	2011/65/EU	RoHS-RichtlinieRoHS-Directive
X	2006/42/EC	MaschinenrichtlinieMachinery Directive
		X	Annex IVNotified Body: TÜV SÜD Product Service GmbHRidlerstraße 65, D-80339 München - GermanyNotified Body No.: 0123Reg. No.: M6A 17 05 11284122

Normenreferenz / Standard references

EN 61029-1:2009/A11:2010; EN 61029-2-1:2012; EN 55014-1:2006+A1+A2; EN 61000-3-2:2014; EN 61000-3-3:2013; EN 55014-2:2015

Ichenhausen, den 27.04.2017

Unterschrift / Markus Bindhammer / Technical Director

Technische Dokumentation verfügbar bei:

Documents registar: Andreas Pecher

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburger Str. 69, 89335 Ichenhausen, Germany

SCHEPPACH FABRIKATION VON HOLZBEARBEITUNGSMASCHINEN GMBH

GÜNZBURGER STR. 69

89335 ICHENHAUSEN

GERMANY

KUNDENDIENST

95029

00800 4001 4001

[e-mail]

MODELL:

HS100WZ XII/11/2017

3

JAHRE GARANTIE
