HASZNÁLATI ÚTMUTATÓ WZAS 36/1 Workzone

+43/1/8691480 +41/52/2358787 06(01) 237-0494 00386 15838304KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORAwww.isc-gmbh.info WZAS 3,6/1 Li Tartalomjegyzék 84 Biztonsági utasítások 95 A szállítás terjedelme 96 A készülék leírása 97 Használat 98 Üzembevétel előtt 99 Kezelés 104 Információk 109 Jótállási Tájékoztató WZAS_3_6_1_Li_SPK7.indb 83WZAS_3_6_1_Li_SPK7.indb 83 08.09.11 08:2508.09.11 08:2584

+43/1/8691480 +41/52/2358787 06(01) 237-0494 00386 15838304KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORAwww.isc-gmbh.infoWZAS 3,6/1 Li Általános biztonsági utasítások elektromos szerszá- mokhoz Figyelem! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért gondo- san átolvasni ezt a használati utasítást/biztonsági utasításokat. Őrizze eze- ket jól meg, azért hogy mindenkor a rendelkezésére álljanak az informá- ciók. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást/biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül hagyásából keletkeznek. Figyelem! Olvasson minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások betartásán belüli mulasztások áramcsapást, tűzet és/vagy súlyos sérüléseket okozhatnak. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve. A biztonsági utasításban használt kifejezés „elektromos szerszám“ a hálózaton keresztül üzemeltetett elektromos szerszámokra (hálózati ká- bellel) és az akkuk által üzemeltetett elektromos szerszámokra (hálózati kábel nélkül) vonatkozik.

1. Munkahelybiztonság

• Tartsa a munkakörét tisztán és jól megvilágítottan. Rendetlenség vagy nem megvilágított munkakörök baleseteket idézhetnek elő.

• Ne dolgozon ezzel az elektromos készülékkel robbanásveszélyez- tetett környezetben, amelyben gyulékony folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámok szikrákat hoznak létre, amelyek meggyujthatják a porokat vagy a gőzöket.

• Az elektromos szerszám használatának az ideje alatt a gyerekeket és más személyeket is távol tartani. A fi gyelme elterelésénél elveszí- theti a készülék feletti uralmat.

2. Elektromos biztonsága

• Az elektromos szerszám csatlakozási dugójának bele kell illenie a dugaszoló aljzatba. A dugót nem szabad semmilyen módon sem megváltoztatni. Ne használjon adapterdugókat védőföldeléses elekt- romos szerszámokkal együtt. Változatlan dugók és megfelelő dugas- zoló aljzatok lecsökkentik az áramütés rizikóját.

• Kerülje el a testrészeinek a földelt felületekkel, mint például csövek- kel, fűtőtestekkel, tűzhelyekkel, hűtőszekrényekkel való érintkezé- sét. Magasabb az áramütés veszélye, ha földelve van a teste.

• Tartsa az elektromos szerszámokat esőtöl vagy nedvességtől távol. Víznek az elektromos készülékbe való behatolása megnöveli az ára- mütés rizikóját.

• Ne használja fel más célokra a kábelt, mint például az elektromos készülék hordására, felakasztására vagy a hálózati dugó kíhuzására a dugaszoló aljzatból. Tartsa a kábelt hőtöl, olajtól és éles szélektől vagy mozgó készülékrészektől távol. A sérült vagy összecsavarodott kábel megnöveli egy áramütés rizikóját.

• Ha egy elektromos szerszámmal a szabadban dolgozik, akkor csak olyan hosszabbító kábelt használjon, amely külterületre is megfelelő. A külterületre megfelelő hosszabítókábel használata lec- sökkenti az áramütés rizikóját.

• Ha nem lehet elkerülni az elektromos szerszámnak a nedves környezetben való használatát, akkor használjon egy hibaáram védőkapcsolót. A hibaáram védőkapcsoló használata lecsökennti az áramütés rizikóját.

3. Személyek biztonsága

• Az elektromos szerszámmal való munkánál legyen fi gyelmes, ügyeljen arra amit tesz és fogjon mindig meggondoltan a munkáh- oz. Ne használja az elektromos készüléket ha fáradt vagy pedig ha kábítószerek, alkohol vagy orvosságok befolyása alatt áll. Az elekt- romos szerszám használatánál egy pillanat fi gyelmetlenség komoly sérülésekhez vezethet. WZAS_3_6_1_Li_SPK7.indb 85WZAS_3_6_1_Li_SPK7.indb 85 08.09.11 08:2508.09.11 08:2586

• Viseljen személyi védőfelszerelést és mindig egy védőszemüveget. A személyi védőfelszerelésnek a hordása, mint például porvédő álarcnak, tapadós biztonsági lábbelinek, védősisaknak vagy hallásvédőnek az elektromos szerszám fajtájától és felhasználásától függően, lecsökkenti a sérülések rizikóját.

• Kerülje el a nem szándékos üzembehelyezést. Bizonyosodjon meg róla, hogy az elektromos szerszám ki van kapcsolva, mielőtt azt az áramellátáshoz és/vagy az akkuhoz csatlakoztatja, felvenné vagy hor- dozná. Ha az elektromos szerszám hordozása közben az ujja a kapcso- lón van vagy ha a készüléket bekapcsolt állapotban csatlakoztatná az áramellátáshoz, akkor ez balesetekhez vezethet.

• Mielőtt az elektromos szerszámot bekapcsolná, távolítsa el a beállítószerszámokat vagy csavarkulcsokat. A forgó készülékrészben levő szerszám vagy kulcs sérülésekhez vezethet.

• Kerüljön el egy abnormális testtartást. Gondoskodjon biztos állásról és tartsa mindenkor az egyensúlyát. Ezáltal a váratlan szituációkban jobban tudja kontrollálni az elektromos szerszámot.

• Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszert. Tarsa a haját, ruházatát és a kesztyűjét távol a mozgó részektől. A laza ruházatot, az ékszert vagy a hosszú hajat elkaphatják a mozgásban levő részek.

• Ha fel lehet szerelni porelszívó és porfelfogó berendezéseket, ak- kor bizonyosodjon meg róla, hogy azok csatlakoztatva vannak e és hogy az alkalmazásuk helyes e. Egy porelszívó használata lecsökken- theti a por általi veszélyeztetéseket.

4. Az elektromos szerszám használata és kezelése

• A készüléket ne terhelje túl. Használja a munkájához az arra megha- tározott elektromos szerszámot. A megfelelő elektormos szerszámmal jobban és biztonságosabban dolgozik a megadott teljesítménytar- tományban.

• Ne használjon olyan elektromos szerszámot, amelynek defektes a kapcsolója. Egy elektromos szerszám, amelyet nem lehet többé be- vagy kikapcsolni veszélyes és meg kell javítani.

• Mielőtt a készüléken beállításokat végezne el, tartozékrészeket cserélne ki vagy eltenné a készüléket, húzza ki a csatlakozó dugót a dugaszoló aljzatból és/vagy távolítsa el az akkut. Ez az óvintézkedés meggátolja az elektromos szerszám véletlenszerű beindítását. WZAS_3_6_1_Li_SPK7.indb 86WZAS_3_6_1_Li_SPK7.indb 86 08.09.11 08:2508.09.11 08:2587

• A nem használtban levő elektromos szerszámokat a gyerekek rés- zére nem elérhető helyen tárolni. Ne engedje olyen személyeknek a készüléket használni, akik nem jártassak ezzel a készülékkel, vagy akik nem olvasták el ezeket az utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.

• Ápolja gondosan az elektromos szerszámait. Kontrollálja le, hogy a mozgatható részek kifogástalanul működnek e és nem szorulnak e, hogy a részek töröttek e vagy nem érte azokat olyan károsodás, amely az elektromos szerszám működését befolyásolja. A készülék használata előtt javíttassa meg a megkárosodott részeket. Sok baleset oka az elektromos szerszám rosszul végzett karbantartása.

• Tartsa a vágószerszámait élesen és tisztán. Az éles vágóélekkel rendelkező gondosan ápolt vágószerszámok kevésbé szorulnak be és könnyebben lehet őket vezetni.

• Alkalmazza az elektromos szerszámot, a tartozékokat, a betéti szerszámokat stb., ezeknek az utasításoknak megfelelően. Eközben vegye fi gyelembe a munkafeltételeket és az elvégzendő tevékenysé- get. Az elektromos szerszámoknak az előrelátott használatuktól eltérő használata, veszélyes helyzetekhez vezethet.

5. Az elektromos szerszám használata és kezelése

• Az akkukat csak a gyártó által ajánlott akkutöltő készülékekben feltölteni. Egy akkutöltő készüléknél, amely egy bizonyos akku-fajtára alkalmas, annál más akku-fajtákkal való használatnál tűzveszély áll fenn.

• Az elektromos szerszámokban csak a számukra előrelátott akkukat használni. Más akkuk használata sérülésekhez és tűzveszélyhez veze- thet.

• Tartsa távol a nem használt akkukat iratkapcsoktól, érméktől, kulc- soktól, szögektől, csavaroktól vagy egyéb kicsi fémtárgyaktól, ame- lyek a kontaktusok áthidalását idézhetik elő. Az akkukontaktusok közötti rövidzárlatnak a következménye égési sérülés vagy tűz lehet.

• Hibás alkalmazás esetén az akkuból folyadék léphet ki. Kerülje el az azzal való érintkezést. Véletlen megérintés esetén vízzel leöblíteni. Ha a folyadék a szemébe kerülne, akkor vegyen még kiegészítően orvosi segítséget igénybe. A kilépő akkufolyadék a bőr irritációjához vagy égési sérüléséhez vezethet. WZAS_3_6_1_Li_SPK7.indb 87WZAS_3_6_1_Li_SPK7.indb 87 08.09.11 08:2508.09.11 08:2588

• Az elektromos szerszámát csak kvalifi kált szakszemélyzet által és csak originális-pótalkatrészek melett megjavítattni. Ezáltal biztosít- va lesz, hogy megmarad az elektromos szerszám biztonságossága. Ha olyan munkákat végez el, amelyeknél a csavar vagy a betéti szerszám rejtett áramvezetékeket találhatna el, akkor a készüléket az izolált fogantyúfelületeknél fogva tartani. A feszültségeket vezető veze- tékekkel való kontaktus a fémtartalmú készülékrészeket is feszültség alá teheti és áramcsapáshoz vezethet. Speciális biztonsági utasítások Nagy gondot vetünk minden akkucsomag felépítésére, azért hogy a maximális energiasűrűséggel, hosszúéletűséggel és biztonsággal tudjuk Önnek továbbadni. Az akkucellák egy többfokozatú biztonsági beren- dezéssel rendelkeznek. Minden egyes cella elősször formatírozva lesz és fel lesz véve az elektromos jelleggörbéje. Ezek az adatok utánna arra lesznek felhasználva, hogy a lehető legjobb akkucsomagokat lehessen összecsoportosítani. Minden biztonsági intézkedés ellenére az akkukkal való bánásnál mindig megfontoltan kell eljárni. A biztos üzemhez a következő pontokat kell okvetlenül fi gyelembe venni. Egy biztos üzem csak sértetlen celláknál van adva! Rossz kezelés cellakárokhoz vezet. Figyelem! Analízisek igazolják, hogy a durva használati hiba és a nem megfelelő ápolás a nagy teljesítményű akkuk általi károk fő oka. WZAS_3_6_1_Li_SPK7.indb 88WZAS_3_6_1_Li_SPK7.indb 88 08.09.11 08:2508.09.11 08:2589

• Az akkukészülék akku-csomagja a szállítási állapotban nincs feltöltve. Ezért az első üzembevétel előtt fel kell tölteni az akkut.

• Egy optimális akkuteljesítmény érdekében kerülje el a mélykimerülési ciklusokat! Az akkut sűrűn tölteni.

• Az akkut hidegen tárolni, legjobb 15°C-nál és legalább 40%-ra feltölt- ve.

• A lítium-Ion akkuk egy természetes öregedés alá vannak veteve. Az akkut legkésőbb akkor kell kicserélni, ha az akku teljesítőképessége már csak az újállapot 80%-nak felel meg! Egy megöregedett akku- csomagban a legyöngült cellák nem győzik a nagy teljesítményi köve- telményeket és így egy biztonsági rizikót jelentenek.

• Ne dobja az elhasznált akkukat nyílt tűzbe. Robbanásveszély!

• Ne gyújtsa meg vagy tegye ki az akkut égésnek.

• Ne hagyja az akkukat mélyen lemerülni! Egy mélylemerülés károsítja az akkucellákat. Az akkucsomagok mélylemerülésének a legtöbbs- zöri oka a hosszú idejű tárolás ill. a részben lemerült akkuk nemhas- ználata. Hagyja azonnal abba a munkafolyamatot ha a teljesítmény észrevehetően alábbhagy vagy ha beugrik a védőelektrónika. Az ak- kut csak teljes feltöltés után tárolni.

• Óvja az akkukat ill. a készüléket a túlterhelés elöl! A túlterhelés az akkugépház belsejében gyorsan túlhevüléshez és a céllák sérüléséhez vezet, anélkül hogy a túlhevülés látszólagosan fellépne.

• Megrongálódásokat és ütéseket elkerülni! Akkukat, amelyek több mint egy méter magasságról leestek vagy erős ütéseknek lettek kitéve azonnal kicserélni, akkor is ha az akkucsomag gépháza sérületlennek néz ki. A belsejében levő akkucellák komolyan megsérülhettek. Vegye ehhez a megsemmisítési utasításokat is fi gyelembe.

• Túlterhelésnél és túlhevülésnél az integrált védőlekapcsoló biztonsági okokból lekapcsolja a készüléket. Figyelem! Ne üzemeltesse többet a be-/kikapcsolót, ha a védőlekapcsoló lekapcsolta a gépet. Ez az akkun károkhoz vezethet.

• Csak originális akkukat használni. Más akkuk használata sérülésekhez, robbanásokhoz és tűzveszélyhez vezethet. WZAS_3_6_1_Li_SPK7.indb 89WZAS_3_6_1_Li_SPK7.indb 89 08.09.11 08:2508.09.11 08:2590

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li Utasítások a töltőkészülékhez és a töltési folyamathoz

• Ez a készülék nem lett olyan személyek általi (gyerekeket is beleért- ve) használatra meghatározva, akik csak egy korlátolt testi, pszihikai, szenzórikus vagy szellemi képeséggekkel rendelkeznek vagy akik nem rendelkeznek elegendő tapasztalattal és/vagy tudással, kivéve ha egy a biztonságukért felelős személy által felügyel, vagy ha utasításokat kaptak tőle, hogy a készüléket hogyan kell használni. Gyerekeket felül kellene ügyelni, azért hogy biztosítva legyen, hogy nem játszanak a készülékkel.

• Vegye fi gyelembe a töltőkészülék típustábláján megadott adatokat. A töltőkészüléket csak a típustáblán megadott hálózati feszültségre csatlakoztatni.

• Óvja a töltőkészüléket és a vezetéket sérülések és éles szélek elöl. Megrongálódott kábeleket azonnal ki kell cseréltetni egy elektromos szakember által.

• Gyerekek elöl óvni a töltőkészüléket, akkukat és az akkukészüléket.

• Ne használjon károsult töltőkészülékeket.

• Ne használja fel a vele szállított töltőkészüléket más akkukészülékek töltésére.

• Erős igénybevételnél felmelegszik az akku-csomag. A töltésfolyamat előtt hagyni az akku-csomagot szobahőmérsékletre lehülni.

• Ne töltse túl az akkukat! Vegye fi gyelembe a maximális töltési időket. A töltési idők csak lemerült akkukra érvényesek. Egy feltöltött vagy részben feltöltött akkunak a töbszörös bedugása túltöltés- hez és cellakárosodáshoz vezet. Ne hagyja az akkukat több napig a töltőkészülékben dugva.

• Ne használjon és ne töltsön sohasem olyan akkukat amelyekről gy- anítsa, hogy az utolsó feltöltés már több mint 12 hónapra hátravan. Nagy a valószínűség, hogy az akku már veszélyesen meg van sérülve (mélylemerülés).

• 10°C alatti hőmérsékletnél történő töltés a cella kémiai megrongáló- dásához vezet és tűzet okozhat.

• Ne használjon olyan akkukat, amelyek a töltés ideje alatt felmelege- dtek, mivel vezsélyesen sérültek lehetnek az akkucellák.

• Ne használyon olyan akkukat többé, amelyek a töltés ideje alatt ki- domborodtak vagy deformálódtak, vagy szokatlan szimptomokat mu- tatnának fel (kigázosodás, sisteregések, ropogtatások, stb.). WZAS_3_6_1_Li_SPK7.indb 90WZAS_3_6_1_Li_SPK7.indb 90 08.09.11 08:2508.09.11 08:2591

• Ne merítse telyesen le az akkut (ajánlott max. lemerítés 80%). A teljes lemerítés az akkucellák időelőtti öregedéséhez vezet.

• Ne töltse az elemeket sohasem felügyelet nélkül!

• Nem szabad a töltőkészüléket a nem újratölthető, normális elemekhez használni.

• Szükséges van elegendő szellőztetésre.

• Az akkublokkon levő áram és feszültséggel kapcsolatos adatoknak meg kell egyezniük a töltőkészülék adataival.

• Ne tegye ki a töltőkészüléket fröccsenővíznek és esőnek.

• Ha az akku össze lesz csatlakoztatva a töltőkészülékkel, vagy ha el lesz távolítva a töltőkészülékről, akkor elősször le muszáj vállasztani a töltőkészüléket a dugaszoló aljzatról.

• Ne dobja vízbe vagy tűzbe az elhasznált vagy sérült akkukat. Fi- gyelembe kell venni a környezetvédelem irányvonalait.

• A defektes vagy már többé nem tölthető akkukat különhulladékként kell kezelni. Tegye egy speciális gyűjtőhelyre be. Ne dobja őket se a normális háztartási hulladék közé se vízbe vagy tűzbe.

• A töltőkészüléket minden féle hőforrástól távol állítani fel.

• Ha leválassza a töltőkészüléket a hálózatról akkor, egy áramütés rizi- kójának a lecsökkentéséhez, a dugós csatlakozónak a kihúzásához a dugós csatlakozón húzni és nem a hálózati kábelon.

• Ne szerelje szét a töltőkészüléket. Ha szervízre vagy javításra van szük- ség, akkor vigye egy felhatalmazott javító szolgálathoz. Szakszerűtlen összeszerelés áramütéshez vagy akár halálhoz és tűzhöz is vezethet. WZAS_3_6_1_Li_SPK7.indb 91WZAS_3_6_1_Li_SPK7.indb 91 08.09.11 08:2508.09.11 08:2592

• Viseljen megfelelő munkaruházatot. Védőszemüveget hordani.

• Óvja az akkukészülékét és a töltőkészüléket nedvesség és eső elöl. Nedvesség és eső veszélyes cellamegrongálódáshoz vezethet.

• Ne használja az akkukészüléket és a töltőkészüléket gőzök és gyullék- ony folyadékok közelében.

• A töltőkészüléket és az akkukészülékeket csak száraz állapotban és 10- től – 40°C-ig terjedő környezeti hőmérsékletben használni.

• Ne tárolja az akkukat olyan helyeken, ahol 40°C fölötti hőmérsékletek léphetnek fel, főleg ne a napon parkolt gépkocsiban.

• Védeni az akkukat túlhevülés elöl! Túlterhelés, túltöltés vagy a nap- besütés túlhevüléshez és a cellák megrongálódásához vezetnek. Ne töltsön vagy dolgozzon olyan akkukkal, amelyek túl lettek hevítve – ezeket okvetlenül azonnal kicserélni.

• Akkuk, töltőkészülékek és akkukészülékek tárolása. A töltőkészüléket és az akkukészülékét csak száraz termekben 10- 40°C fokig terjedő környezeti hömérsékletnél tárolni. A lítium-ion akkut hidegen és 10-20°C-nál szárazon tárolni. Óvni nedvesség és di- rekti napbesugárzás elöl! Az akkukat csak feltöltött állapotban tárolni (legalább 40%-ra feltöltve).

• Akadályozza meg, hogy az lítium-ion akku megfagyjon. Meg kell semmisíteni olyan akkukat, amelyek 60 percnél tovább 0° alatt lettek tárolva.

• Vigyázat az akkukkal való bánásnál, az elektromos töltéssel kapc- solatosan: az elektrosztatikus kisülések a védőelektrónikán és az akku-cellákon károkhoz vezetnek! Ezért elkerülni az elektrosztatikus feltöltődések és ne éríntse sohasem meg az akku-pólusokat! WZAS_3_6_1_Li_SPK7.indb 92WZAS_3_6_1_Li_SPK7.indb 92 08.09.11 08:2508.09.11 08:2593

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li Akkumulátorok és akkuk által meghajtott elektromos készülékek a környezetre veszélyeztető anyagokat tartalmaznak. Ne dobja az akku- készülékeket a háztartási hulladékok közé. A készülékek defektusa vagy elhasználódása után kivenni az akkut és az iSC GmbH, Eschenstraße 6 in D-94405 Landau címre beküldeni, vagy ha szétválaszthatatlanul össze van csatolva, akkor az egész akku-készüléket beküldeni. Csak ott lesz a gyártó által garantálva a szakszerű megsemmisítés. Az akkuk ill. akkukészülékek póstázásánál vagy megsemmisítésé- nél fi gyelembe venni, hogy rövidzárlat vagy tüz elkerüléséhez ezek külön külön legyenek műanyagtasakokban becsomagolva! Őrizze jól meg ezeket a biztonsági utasításokat. WZAS_3_6_1_Li_SPK7.indb 93WZAS_3_6_1_Li_SPK7.indb 93 08.09.11 08:2508.09.11 08:2594

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li „FIGYELMEZTETÉS – A sérülési rizikó lecsökkentéséhez olvassa el a hasz- nálati utasítást” Hordjon egy hallásvédőt. A zaj behatása hallásvesztéshez vezethet. Hordjon egy védőszemüveget. A munka közben keletkező szikrák vagy a készülékből kipattanó szillánk, forgács vagy a keletkező por vakulást okozhat. Csak száraz termekben történő használatra. Védelmi osztály II A töltőkészülék kimeneteli-dugós csatlakozója (egyenáram): A dugós csatlakozónak a külső része a negativ pólusra a belső része pedig a pozitív pólusra van bekötve. Ha a töltőkészülék hőmérséklete 130° C-nál magasabb, ak- kor aktiválva lesz a hőmérséklet védő. Meg lesz szakítva az áramellátás a kimenetelhez. WZAS_3_6_1_Li_SPK7.indb 94WZAS_3_6_1_Li_SPK7.indb 94 08.09.11 08:2508.09.11 08:2595

+43/1/8691480 +41/52/2358787 06(01) 237-0494 00386 15838304KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORAwww.isc-gmbh.infoWZAS 3,6/1 Li

A szállítás terjedelme

• Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomago- lásból.

• Távolítsa el a csomagolási anyagot valamint a csomagolási- / és a szállítási biztosítékokat (ha léteznek).

• Ellenőrizze le, hogy teljes e a szállítás terjedelme.

• Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.

• Ha lehetséges, akkor őrizze meg a csomagolást a garanciaidő lejára- tának a végéig. Figyelem! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gy- erekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

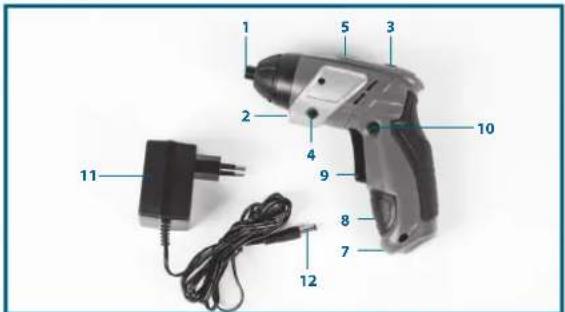

3. Bereteszelőtaszter

4. Be-/kikapcsoló LED-fény

5. Akku- kapacitás jelző

6. Kapcsoló akku-kapacitás jelző

7. Töltésellenőrző lámpa

10. Forgásiránykapcsoló

Használat Az akkus-csavarozó a csavarok becsavarására és kiengedésére alkalmas. A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármi- lyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem válla- lunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek valamint egyenértékű tevékenységek területén van használva. WZAS_3_6_1_Li_SPK7.indb 97WZAS_3_6_1_Li_SPK7.indb 97 08.09.11 08:2608.09.11 08:2698

Üzembevétel előtt Az akkus fúrócsavarozó üzembevétele előtt okvetlenül elolvasni ezeket az utasításokat:

1. Az akku-csomagot csak a mellékelt töltőkészülékkel tölteni.

2. Csak kifogástalan és megfelelő csavaróbitteket használni.

3. Falakba és falazatokba történő csavarásnál ellenőrizze azokat le rej-

tett áram-, gáz- és vízvezetékekre. WZAS_3_6_1_Li_SPK7.indb 98WZAS_3_6_1_Li_SPK7.indb 98 08.09.11 08:2608.09.11 08:2699

Az akku védve van mélylemerülés elöl. Egy integrált védőkapcsoló auto- matikusan kikapcsolja a készüléket, ha lemerült az akku. Ebben az eset- ben nem forog tovább a bit-befogadó. Figyelmeztetés! Ne üzemeltesse többet a be-/kikapcsolót, ha a védőkapcsoló lekapcsolta a gépet. Ez az akkun károkhoz vezethet.

1. Hasonlítsa össze a típustáblán megadott hálózati feszültséget, meg-

egyezik-e a fennálló hálózati feszültséggel. Dugja a töltőkészüléket a dugaszoló aljzatba és csatlakoztasa össze a töltőkábelt (12) a töltőcsatlakozással (8). Miután a töltőkábelt a töltőcsatlakozással összecsatlakoztatta azon- nal megindul a töltési folyamat.

2. A piros LED (7) jelzi, hogy az akku töltődik.

3. A töltés befejezése után kialszik a töltésellenőrző lámpa (7).

Figyelem! A töltési folyamat ideje alatt a fogantyú valamennyire felmele- gedhet, de ez normális. Ha az akku töltése nem lehetséges, akkor kérjük vizsgálja meg,

• hogy a hálózati aljzatban van e hálózati feszültség

• hogy a töltőkészülék töltőkontaktusain kifogástalan e a kontaktus. Ha az akku töltése még mindig nem lehetséges, akkor kérjük,

• és a csavarozót a vevőszolgáltatásunkhoz beküldeni. Az akku hosszú élettartamának az érdekében gondoskodnia kellene az akku időbeni újboli feltöltéséről. Ez minden esetben akkor szükséges, ha megállapítaná, hogy az akkus-csavarozó teljesítménye alábbhagy. WZAS_3_6_1_Li_SPK7.indb 99WZAS_3_6_1_Li_SPK7.indb 99 08.09.11 08:2608.09.11 08:26100

6.2 Forgásiránykapcsoló (poz. 10)

A be-/kikapcsoló (9) feletti tolókapcsolóval (10) lehet az akkus-csavarozó forgási irányát beállítani és akaratlan bekapcsolás ellen biztosítani az akkus-csavarozót. Bal- és jobbmenet között lehet választani. A hajtómű megsérülésének az elekerüléséért, a forgásirányt csak nyugalmi állapot- ban kellene átkapcsolni. Ha a tolókapcsoló középhelyzetben található, akkor blokkolva van a be-/kikapcsoló.

6.3 Be-/kikapcsoló (poz. 9)

Az akkus-csavarozó bekapcsolásához nyomja meg a be-/kikapcsolót (9). Megállításhoz engedje ismét el a be- /kikapcsolót.

Az LED-fény (2) lehetővé teszi kedvezőtlen fényviszonyoknál a csavaróhe- lyek kivilágítását. Bekapcsoláshoz nyomja meg a kapcsolót (4), kikapcso- láshoz nyomja meg ismét a kapcsolót (4).

6.5 A szög beállítása (poz. 3)

A csavarozót 2 különböző szögbeállításban lehet arretálni. Ehhez meg kell nyomni a reteszelőgombot (3) és a csavarozót a kívánt állásba tenni. Azu- tán ismét elengedni a bereteszelőtasztert (3). Figyelem! Beüzemeltetés előtt leellenőrizni, hogy be van e arretálva a csa- varozó a megfelelő szöghelyzetben.

6.6 Akku-kapacitás jelző (poz. 5)

Nyomja meg az akku-kapacitás jelző (6) kapcsolóját. Az akku-kapacitás jelző (5) a 3 színes LED által szignalizálja az akku töltésállapotát. Minden LED világít: Az akku teljesen fel van töltve. Világít a sárga és a piros LED: Az akku elegendő fennmaradt töltéssel rendelkezik. Piros LED: Üres az akku, töltse fel az akkut.

Figyelem! Az akkus-csavarozón történő bármilyen fajta munkánál (mint például szerszámcsere; karbantartás; stb.) a forgásiránykapcsolót középál- lásba tenni. Dugja a Bit-et (a) a Bit-befogadóba (1). Eltávolításhoz húzza a Bit-et (a) ismét ki a Bit-befogadóból (1).

Legjobb ha öncentrírozó csavarokat használ (mint például Torx; csillagcsa- var), amelyek biztos dolgozást garantálnak. Ügyeljen arra, hogy a használt bit és a csavar formában és nagyságban megegyezzen. Mielőtt bekapcsolná a készüléket, tegye a csavarbittet a csavarra. A készüléket és a csavarbetétet mindig egy egyenes vonalban tartani a csavarral.

Információk Tisztítás, karbantartás és pótalkatrész megrendelés Tisztítási munkák előtt húzza ki a hálózati csatlakozót. Figyelem! Az akkus-csavarozón történő minden fajta munkánál (mint például szerszámcsere; karbantartás; stb.) a forgásiránykapcsolót középál- lásba tenni. Nem szabad a készüléket nedves környezetben vagy olyan helyeken tárolni, ahol maró gázok vannak, hanem egy a gyerekek számára nem elérhető száraz helyen. Tisztítás

• Tartsa a védőberendezéseket, szellőztető réseket és a gépházat anny- ira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a kés- züléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

• Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

• A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó sze- reket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. Karbantartás A készülék belsejében nem található további karbantartandó rész. Pótalkatrészek megrendelése Pótalkatrész megrendelésénél a következő adatokat kellene megadni;

• A készülék cikk-számát

• A készülék ident- számát

• A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak. WZAS_3_6_1_Li_SPK7.indb 104WZAS_3_6_1_Li_SPK7.indb 104 08.09.11 08:2608.09.11 08:26105

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li Tárolás A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban megőrizni. Megsemmisítés és újrahasznosítás A szállítási károk megakadályozására a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyag körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Vigye a károsult alkatrészeket a különhulladék megsem- misítési helyhez. Érdeklődjön utánna a szaküzletben vagy a községi közi- gazgatásnál! Technikai adatok A motor feszültségellátása: ......................................................................... 3,6 V d.c. Üresjárati-fordulatszám: ............................................................................. 200 perc

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li Zaj és vibrálás A zaj és a vibrálási értékek az EN 60745-nek megfelelően lettek mérve. Hangnyomásszint L

................................................................................................... 3 dB Hordjon egy hallásvédőt. A zaj behatása hallásvesztéshez vezethet. A rezgésösszértékek (három irány vektoriális összege) az EN 60745 szerint lettek megállapítva. Csavarok Rezgésemisszióérték a

További információk az elektromos szerszámokhoz Figyelmeztetés! A megadott rezgésemisszióérték egy szabványosított ellenőrzési fo- lyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben a megadott érték felett lehet. A megadott rezgésemisszióértéket fel lehet használni az elektromos szerszámok egymással való összehasonlításhoz. A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésé- re is fel lehet használni. WZAS_3_6_1_Li_SPK7.indb 106WZAS_3_6_1_Li_SPK7.indb 106 08.09.11 08:2608.09.11 08:26107

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li Csökkentse le egy minimumra a zajkibocsátást és a vibrálást!

• Csak kifogástalan készülékeket használni.

• A készüléket rendszeresen karbantartani és megtisztítani.

• Illessze a munkamódját a készülékhez.

• Ne terhelje túl a készüléket.

• Hagyja adott esetben leellenőrizni a készüléket.

• Kapcsolja ki a készüléket, ha nem használja.

• Hordjon kesztyűket. Ha olyan munkákat végez el, amelyeknél a csavar vagy a betéti szerszám rejtett áramvezetékeket találhatna el, akkor a készüléket az izolált fogantyúfelületeknél fogva tartani. A feszültségeket vezető veze- tékekkel való kontaktus a fémtartalmú készülékrészeket is feszültség alá teheti és áramcsapáshoz vezethet. Fennmaradt rizikók Akkor is ha előírás szerint kezeli ezt az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:

1. Tüdőkárok, ha nem visel megfelelő porvédőmaszkot.

2. Halláskárosodás, ha nem visel megfelelő hallásvédőt.

3. Egészségi károk, amelyek a kéz-kar-rezgésekből adódnak, ha a kés-

züléket hosszabb ideig használja, vagy ha nem lett szabályszerűen vezetve és karbantartva. WZAS_3_6_1_Li_SPK7.indb 107WZAS_3_6_1_Li_SPK7.indb 107 08.09.11 08:2608.09.11 08:26108

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA www.isc-gmbh.info WZAS 3,6/1 Li Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus régi készülékekre szóló 2002/96/EC európai irányelv és annak a nemzeti jogszabályokba való átültetése szerint az el- használt elektromos szerszámokat külön kell összegyűjteni és egy környe- zetbaráti újraértékesítéshez eljuttatni. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Ehhez az öreg készüléket egy visszavevő helynek is át le- het hagyni, amely elvégzi a nemzeti körforgásipar és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mel- lékelt, elektromos alkotórészek nélküli tartozékait és segítőeszközeit. A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az ISC GmbH kihangsú- lyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva. WZAS_3_6_1_Li_SPK7.indb 108WZAS_3_6_1_Li_SPK7.indb 108 08.09.11 08:2608.09.11 08:26109

Jótállási Tájékoztató A jótállási idő a Magyar Köztársaság területén történt vásárlás napjától számított 3 év. A vásárlás tényének és a vásárlás időpontjának bizonyítására, kérjük őrizze meg a pénztári fi zetésnél ka- pott jótállási jegyet. A jótállási jegy szabálytalan kiállítása vagy a fogyasztó részére történő átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem korlátozza. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó ill. harmadik személy által esetlegesen tárolt adatokért vagy beállításokért. A fenti szerviz címen a jótállási idő lejártát követően is lehetőséget biztosítunk a hibás termék kijavítására. A jótállási idő lejártát követő javítások költsége azonban a fogyasztót terheli, amelyről részére minden esetben kellő időben előzetes tájékoztatást nyújtunk. A jótállási igény bejelentésének időpontja: A javításra átvétel időpontja: A hiba oka: A javítás módja: A fogyasztónak történő visszaadás időpontja: A javítási idő következtében a jótállás új határideje: A szerviz neve és címe: Kelt, aláírás, bélyegző: Az importáló és forgalmazó cégneve és címe: Aldi Magyarország Élelmiszer Bt. Mészárosok útja 2, 2051 Biatorbágy A gyártó cégneve, címe és email címe: ISC GmbH, Eschenstraße 6, D-94405 Landau A szerviz neve, címe és telefonszáma: EINHELL Hungaria Ltd, KÖZPONTI SZERVIZ - VEVŐSZOLGÁLAT, 1107 BUDAPEST, MÁZSA TÉR 5-7. TEL: 06(1) 237 – 0494, FAX: 06(1) 237 – 0495, MOBIL: 06 (30) 747-1443. E-MAIL: [e-mail], NYITVA TARTÁS: H-CS: 8-17, P: 8-14 A termék megnevezése: Akkucsavarozó A termék típusa: WZAS 3,6/1 Li, 45.133.96 Gyártási szám:
