WZAS 3 6/1 Li - Schrauber Workzone - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts WZAS 3 6/1 Li Workzone als PDF.
| Produkttyp | Akkuschrauber |
| Marke | Workzone |
| Modell | WZAS 3 6/1 Li |
| Motorspannung | 3,6 V DC |
| Leerlaufdrehzahl | 200 U/min |
| Drehrichtung | Rechts- und Linkslauf, in Mittelstellung arretierbar |
| Akkutyp | Lithium-Ionen (Li-Ion) |
| Akkukapazität | 1,3 Ah |
| Anzahl der Zellen | 1 |
| Ladezeit | 3 bis 5 Stunden |
| Ladegerätspannung | 230 V ~ 50 Hz |
| Ladegerät Eingangsleistung | 6,5 W |
| Ladegerät Ausgangsspannung | 6 V DC |
| Ladegerät Ausgangsstrom | 300 mA |
| Gewicht | 0,4 kg |
| Schalldruckpegel | 62 dB(A) |
| Schallleistungspegel | 72 dB(A) |
| Vibrationsemissionswert (Schrauben) | 0,153 m/s² |
| Lieferumfang | Akkuschrauber, Ladegerät, 4 Bits (50 mm), Revolvertasche, Bedienungsanleitung |
| Bestimmungsgemäße Verwendung | Schrauben eindrehen und herausdrehen |
| Schutz | Nur in trockenen Räumen verwenden, Schutzklasse II |
| LED-Lampe | Integriert zur Beleuchtung des Arbeitsbereichs |
| Ladezustandsanzeige | 3 LEDs (grün, gelb, rot) am Akku |
| Garantie | 3 Jahre |
| Kundendienst | ISC GmbH (Kontaktdaten in der Anleitung) |
Häufig gestellte Fragen - WZAS 3 6/1 Li Workzone
Benutzerfragen zu WZAS 3 6/1 Li Workzone
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schrauber kostenlos im PDF-Format! Finden Sie Ihr Handbuch WZAS 3 6/1 Li - Workzone und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. WZAS 3 6/1 Li von der Marke Workzone.
BEDIENUNGSANLEITUNG WZAS 3 6/1 Li Workzone
03 Sicherheitshinweise
14 Lieferumfang
15 Gerätebeschreibung
16 Verwendung
17 Vor Inbetriebnahme
18 Bedienung
23 Informationen
28 Garantiekarte AT
29 Garantiekarte CH
2
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
60 +43/1/8691480 50+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 LI
WZAS 3 6 1 Li SPK7.indb 2
08.09.11 08:23
Sicherheitshinweise
1
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
Achtung!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.
Achtung!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatzsicherheit
- Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.
Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. - Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
3
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
+43/1/8691480 +41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS_3_6_1_Li_SPK7.indb 3
08.09.11 08:23
- Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
- Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
- Vermelden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
- Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
- Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hlitzte, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
- Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
- Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
00 +43/1/8691480 30+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS 3 6 1 Li SPK7.indb 4
08.09.11 08:23
- Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrielle. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
- Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befinet, kann zu Verletzungen führen.
- Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
- Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
- Wenn Staubabsaugeinrichtungen und Staubauffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4. Verwendung und Behandlung des Elektrowerkzeuges
- Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
- Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
- Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile
5
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
00 +43/1/8691480 30+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS 3 6 1 Li SPK7.indb 5
08.09.11 08:23
wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unabsichtigen Start des Elektrowerkzeuges.
- Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
- Pflegen Sie Eletrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
- Halten Sie Ihre Schneidwerkzeuge scharf und sauber. Sorgfältig gepfl egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
- Verwenden Sie Elektrowerkzeug, Zubehör Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5. Verwendung und Behandlung des Akkuwerkzeugs
- Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
- Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
- Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
6
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
00 +43/1/8691480 30+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS 3 6 1 Li SPK7.indb 6
08.09.11 08:23
- Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
6. Service
- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube oder das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
SpezielleSicherheitshinweise
Wir legen größte Sorgfalt in den Aufbau jedes Akkupacks, um Akkus mit maximaler Energiedichte, Langlebigkeit und Sicherheit an Sie weitergeben zu können. Die Akkuzellen verfügen über mehrstufi ge Sicherheitsvorrichtungen. Jede einzelne Zelle wird zunächst formatiert und ihre elektrischen Kennlinien werden aufgenommen. Diese Daten werden anschließend genutzt, um die bestmöglichen Akkupacks gruppieren zu können. Trotz aller Sicherheitsvorkehrungen ist beim Umgang mit Akkus stets Umsicht erforderlich. Für den sicheren Betrieb sind folgende Punkte zwingend zu beachten.
Der sichere Betrieb ist nur mit ungeschädigten Zellen gewährleistet! Eine falsche Handhabung führt zu Zellenschäden.
Achtung!
Analysen bestätigen, dass grobe Falschnutzung und falsche Pfl ege Hauptursache für Schäden durch Hochleistungsakkus sind.
7
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
00 +43/1/8691480 30+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS 3 6 1 Li SPK7.indb 7
08.09.11 08:23
Hinweise zum Akku
- Der Akku-Pack des Akkugerätes ist im Lieferzustand nicht geladen. Vor der ersten Inbetriebnahme muss deshalb der Akku aufgeladen werden.
- Für eine optimale Akkuleistung vermeiden Sie tiefe Entladungszyklen! Laden Sie Ihren Akku häufig g.
- Lagern Sie Ihren Akku kühl, am besten bei 15°C, und zumindest 40% geladen.
- Lithium-Ionen Akkus unterliegen einer natürlichen Alterung. Spätestens wenn die Leistungsfähigkeit des Akkus nur mehr 80% des Neuzustandes entspricht, muss der Akku ersetzt werden! Geschwächte Zellen in einem gealterten Akku-Pack sind den hohen Leistungsanforderungen nicht mehr gewachsen und stellen so ein Sicherheitsrisiko dar.
- Verbrauchte Akkus nicht ins offene Feuer werfen. Explosionsgefahr!
- Akku nicht anzünden oder Verbrennung aussetzen.
- Akkus nicht Tiefenentladen!
Tiefentladung schädigt die Akkuzellen. Die häufigste Ursache für die Tiefentladung von Akkupacks ist lange Lagerung bzw. Nichtnutzung teilentladener Akkus. Beenden Sie den Arbeitsvorgang sobald die Leistung merklich nachlässt oder die Schutzelektronik anspricht. Lagern Sie den Akku erst nach vollständiger Aufl adung.
- Akkus bzw. Gerät vor Überlastung schützen!
Überlastung führt rasch zur Überhitzung und Zellschädigung im Innern des Akkugehäuses, ohne dass die Überhitzung äußerlich zu Tage tritt.
- Vermeiden Sie Beschädigungen und Stöße!
Ersetzen Sie Akkus, die Ihnen aus über einem Meter heruntergefallen sind oder die heftigen Stößen ausgesetzt waren unverzüglich, auch wenn das Gehäuse des Akkupaks unbeschädigt erscheint. Die Ak- kuzellen im Inneren können ernsthaft beschädigt sein. Beachten Sie hierzu auch die Entsorgungshinweise.
- Bei Überlastung und Überhitzung schaltet die integrierte Schutzabschaltung das Gerät aus Sicherheitsgründen ab.
Achtung! Betätigen Sie den Ein-/ Ausschalter nicht mehr, wenn die Schutzabschaltung das Gerät abgeschaltet hat. Dies kann zu Schäden am Akku führen.
8
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
+43/1/8691480 +41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS 3 6 1 Li SPK7.indb 8
08.09.11 08:23
- Verwenden Sie nur original Akkus. Der Einsatz von anderen Akkus kann zu Verletzungen; Exposition und Brandgefahr führen.
Hinweise zum Ladegerät und Ladevorgang
- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
- Beachten Sie die angegebenen Daten auf dem Typenschild des Ladegeräts. Schließen Sie das Ladegerät nur an die auf dem Typenschild angegebene Netzspannung an.
- Schützen Sie das Ladegerät und die Leitung vor Beschädigung und scharfen Kanten. Beschädigte Kabel sind unverzüglich durch einen Elektrofachmann auszutauschen.
- Ladegerät, Akkus und Akkugerät vor Kindern schützen.
- Keine beschädigten Ladegeräte verwenden.
- Verwenden Sie das mitgelieferte Ladegerät nicht zum Laden von anderen Akkugeräten.
- Bei starker Beanspruchung erwärmt sich der Akku-Pack. Lassen Sie den Akku-Pack vor Beginn des Ladevorgangs auf Raumtemperatur abkühlen.
- Akkus nicht Überladen!
Beachten Sie die maximalen Ladezeiten. Diese Ladezeiten gelten nur für entladene Akkus. Mehrfaches Einstecken eines geladenen oder teilgeladenen Akkus führt zum Überladen und zur Zellschädigung. Akkus nicht mehrere Tage im Ladegerät stecken lassen.
- Benutzen und Laden Sie nie Akkus, von denen Sie vermuten, dass die letzte Aufladung des Akkus länger als 12 Monate zurück liegt. Die Wahrscheinlichkeit ist hoch, dass der Akku bereits gefährlich geschädigt ist (Tiefenentladung).
- Laden bei einer Temperatur von unter 10°C führt zur chemischen Schädigung der Zelle und kann zu Brand führen.
- Verwenden Sie keine Akkus, die sich während des Ladens erwärmt haben, da die Akkuzellen gefährlich geschädigt sein könnten.
9
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
00 +43/1/8691480 30+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS 3 6 1 Li SPK7.indb 9
08.09.11 08:23
- Verwenden Sie keine Akkus mehr, die sich während des Ladens aufgewölbt oder verformt haben, oder welche ungewöhnliche Symptome zeigten (Ausgasen, Zischen, Knacken, ...)
- Entladen Sie den Akku nicht vollständig (empfohlene Endladetiefe max. 80%). Vollentladung führt zur vorzeitigen Alterung der Akkuzellen.
- Batterien niemals unbeaufsichtigt laden!
- Das Ladegerät darf nicht für nicht wiederaufladbare, normale Batterien benutzt werden.
- Eine ausreichende Belüftung ist erforderlich.
• Die Angaben zu Strom und Spannung auf dem Akkublock müssen dem des Ladegerätes entsprechen.
• Das Ladegerät nicht Spritzwasser und keinen Regen aussetzen.
- Wenn das Ladegerät mit dem Akku verbunden oder von dem Akku entfernt wird, muss das Ladegerät zuerst von der Steckdose getrennt werden.
- Verbrauchte oder beschädigte Akkus nicht ins Wasser oder ins Feuer werfen. Richtlinien des Umweltschutzes sind zu beachten.
- Ein defekter oder nicht mehr ladbarer Akku muss als Sondermüll behandelt werden. Legen Sie ihn an eine spezielle Sammelstelle ein. Werfen Sie ihn weder in den normalen Hausmüll noch in Wasser oder Feuer.
- Stellen Sie das Ladegerät fern von jeglicher Hitzequelle auf.
- Um das Risiko eines Stromschlags zu reduzieren, ziehen Sie am Stecker und nicht am Netzkabel den Stecker aus Steckerdose, wenn Sie das Ladegerät vom Netz trennen wollen.
- Demontieren Sie das Ladegerät nicht. Bringen Sie es zu einem autorisierten Reparaturdienst, wenn Service oder Reparatur erforderlich sind. Eine nicht sachgerechte Montage kann zu Stromschlag bis hin zur Tötung und Feuer führen.
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
+43/1/8691480 +41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS 3 6 1 Li SPK7.indb 10
08.09.11 08:23
Schutz vor Umwelteinfl üssen
- Tragen Sie geeignete Arbeitskleidung. Schutzbrille tragen.
- Schützen Sie Ihr Akkugerät und das Ladegerät vor Feuchtigkeit und Regen. Feuchtigkeit und Regen können zu gefährlichen Zellschädigungen führen.
- Das Akkugerät und das Ladegerät nicht im Bereich von Dämpfen und brennbaren Flüssigkeiten verwenden.
- Ladegerät und Akkugeräte nur im trockenem Zustand und einer Umgebungstemperatur von 10-40°C verwenden.
-
Bewahren Sie den Akku nicht an Orten auf, die eine Temperatur von über 40°C erreichen können, insb. nicht in einem in der Sonne geparkten Kfz.
-
Akkus vor Überhitzung schützen! Überlastung, Überladung oder Sonneneinstrahlung führt zur Überhitzung und zur Zellschädigung. Laden oder arbeiten sie keinesfalls mit Akkus, welche überhitzt wurden – ersetzen sie diese unverzüglich.
- Lagerung von Akkus, Ladegeräten und Akkugerät. Lagern Sie das Ladegerät und Ihr Akkugerät nur in trockenen Räumen mit einer Umgebungstemperatur von 10-40°C. Den Lithium-Ionen Akku lagern Sie kühl und trocken bei 10-20°C. Vor Luftfeuchtigkeit und direkter Sonneneinstrahlung schützen! Akkus nur in geladenem Zustand lagern (mind. 40% geladen).
- Verhindern Sie, dass der Lithium-Ionen Akku gefriert. Akkus, welche länger als 60 Minuten unter 0°C gelagert wurden, sind zu entsorgen.
- Vorsicht beim Umgang mit Akkus in Bezug auf elektrostatischer Ladung: elektrostatische Entladungen führen zu Schäden an der Schutz-elektronik und den Akku-Zellen! Vermeiden Sie daher elektrostatische Aufladung und berühren Sie niemals die Akku-Pole!
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
00 +43/1/8691480 30+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS 3 6 1 Li SPK7.indb 11
08.09.11 08:23
Akkumulatoren und akkugetriebene Elektrogeräte beinhalten umweltgefährdende Materialien. Akku-Geräte nicht in den Hausmüll geben. Nach dem Defekt oder Verschleiß der Geräte den Akku herausnehmen und an die iSC GmbH, Eschenstraße 6 in D-94405 Landau einsenden, oder, falls untrennbar verbunden, das Akku-Gerät einsenden. Nur dort wird vom Hersteller eine fachgerechte Entsorgung gewährleistet.
Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akku- gerät, dass diese einzeln in Kunststoff beutel verpackt werden um Kurz- schlüsse oder Brand zu vermeiden!
Bewahren Sie die Sicherheitshinweise gut auf.
12
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
+43/1/8691480 +41/52/2358787 06(01)237-0494 0038615838304 www.isc-gmbh.info
WZAS 3,6/1 LI
WZAS 3 6 1 Li SPK7.indb 12
08.09.11 08:23
"WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen"
Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Nur für den Gebrauch in trockenen Räumen.
Schutzklasse II
Ausgang-Stecker des Ladegeräts (Gleichstrom): Äußerer Teil des Steckers ist negativ und innerer Teil ist positiv gepolt.
Wenn die Temperatur des Ladegeräts höher als 130°C ist, wird der Temperaturschutz aktiviert. Die Stromzufuhr zum Ausgang wird unterbrochen.
13
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
60 +43/1/8691480 50+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 LI
WZAS 3 6 1 Li SPK7.indb 13
08.09.11 08:23

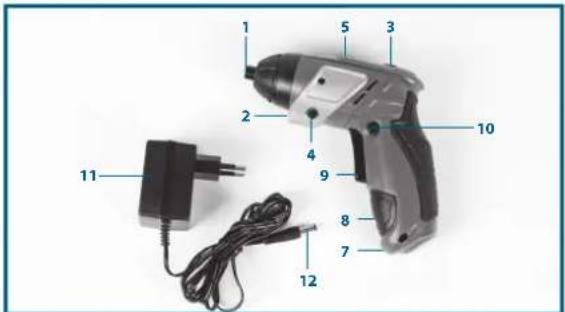

Lieferumfang
2
- Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
- Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
- Überprüfen Sie, ob der Lieferumfang vollständig ist.
- Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
Achtung!
Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
• Akushauber
- Ladegerät
- 4x Bits (50 mm)
- Holstertasche
• Originalbetriebsanleitung
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
+43/1/8691480 +41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS 3 6 1 Li SPK7.indb 14
08.09.11 08:23
Gerätebeschreibung
3
- Bit-Aufnahme
- LED-Licht
- Verriegelungstaste
- Ein-/Ausschalter LED-Licht
- Akku-Kapazitätsanzeige
- Schalter Akku-Kapazitätsanzeige
- Ladekontrolllampe
- Ladeanschluss
- Ein-Ausschalter
- Drehrichtungsschalter
- Ladegerät
- Ladekabel
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
60 +43/1/8691480 50+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 LI
WZAS 3 6 1 Li SPK7.indb 15
08.09.11 08:23
Verwendung
Der Akkuschrauber ist geeignet zum Eindrehen und Lösen von Schrauben.
Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungs-gemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
16
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
00 +43/1/8691480 30+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS 3 6 1 Li SPK7.indb 16
08.09.11 08:23
Vor Inbetriebnahme
5
Lesen Sie vor der Inbetriebnahme Ihres Akkuschraubers unbedingt diese Hinweise:
- Laden Sie den Akku-Pack nur mit dem mitgelieferten Ladegerät.
- Nur einwandfreie und geeignete Schrauberbits verwenden.
- Beim Schrauben in Wänden und Mauern diese auf verborgene Strom-, Gas- und Wasserleitung überprüfen.
17
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA +43/1/8691480 +41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 LI
WZAS 3 6 1 Li SPK7.indb 17
08.09.11 08:23
Bedienung
6
6.1 Laden des Akkus
Der Akku ist gegen Tiefentladung geschützt. Eine integrierte Schutzschaltung schaltet das Gerät automatisch aus, wenn der Akku entladen ist. Die Bit-Aufnahme dreht sich in diesem Fall nicht mehr.
Warnung! Betätigen Sie den Ein-/Ausschalter nicht mehr, wenn die Schutzschaltung das Gerät abgeschaltet hat. Dies kann zu Schäden am Akku führen.
- Vergleichen Sie, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie das Ladegerät in die Steckdose und verbinden Sie das Ladekabel (12) mit dem Ladeanschluss (8).
Der Ladevorgang beginnt sobald das Ladekabel mit dem Ladeanschluss verbunden ist. - Die rote LED (7) signalisiert, dass der Akku geladen wird.
- Nach erfolgter Ladung erlischt die Ladekontrolllampe (7).
Achtung! Während des Ladevorgangs kann sich der Handgriff etwas erwärmen, dies ist jedoch normal.
Sollte das Laden des Akkus nicht möglich sein, überprüfen Sie bitte • ob an der Steckdose die Netzspannung vorhanden ist • ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akkus immer noch nicht möglich sein, bitten wir Sie, • das Ladegerät • und den Schrauber an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des Akkus sollten Sie für eine rechtzeitige Wiederaufl adung des Akkus sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Akkuschraubers nachlässt.
18
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
00 +43/1/8691480 30+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS 3 6 1 Li SPK7.indb 18
08.09.11 08:23
Mit dem Schiebeschalter (10) über dem Ein-/Ausschalter (9) können Sie die Drehrichtung des Akku-Schraubers einstellen und den Akku-Schrauber gegen ungewolltes Einschalten sichern. Sie können zwischen Links- und Rechtslauf wählen. Um eine Beschädigung des Getriebes zu vermeiden, soll die Drehrichtung nur im Stillstand umgeschaltet werden. Befindet sich der Schiebeschalter in der Mittelstellung, ist der Ein-/Ausschalter blockiert.
6.3 Ein-/Ausschalter (Pos. 9)
Drücken Sie zum Einschalten des Akkuschraubers den Ein-/Ausschalter (9). Zum Stoppen lassen Sie den Ein-/Ausschalter wieder los.
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
+43/1/8691480 +41/52/2358787 06(01)237-0494 0038615838304 www.isc-gmbh.info
WZAS 3,6/1 LI
WZAS 3 6 1 Li SPK7.indb 19
08.09.11 08:23
6.4 LED-Licht (Pos. 2)
Das LED-Licht (2) ermöglicht das Ausleuchten der Schraubstelle bei ungünstigen Lichtverhältnissen. Zum Einschalten drücken Sie den Schalter (4), zum Ausschalten drücken Sie den Schalter (4) erneut.
Der Schrauber kann in 2 verschiedenen Winkeleinstellungen arretiert werden. Hierzu muss die Verriegelungstaste (3) gedrückt und der Schrauber in die gewünschte Stellung gebracht werden. Danach die Verriegelungstaste (3) wieder loslassen. Achtung! Vor Inbetriebnahme prüfen, ob der Schrauber in der jeweiligen Winkellage arretiert ist.
6.6 Akku-Kapazitätsanzeige (Pos. 5)
Drücken Sie auf den Schalter für Akku-Kapazitätsanzeige (6). Die Akku-Kapazitätsanzeige (5) signalisiert ihnen den Ladezustand des Akkus anhand von 3 farbigen LED's.
Alle LED's leuchten:
Der Akku ist voll aufgeladen.
Gelbe und rote LED leuchten:
Der Akku verfügt über ausreichende Restladung.
Rote LED:
Der Akku ist leer, laden Sie den Akku auf.
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
60 +43/1/8691480 50+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 LI
WZAS 3 6 1 Li SPK7.indb 21
08.09.11 08:23
6.7 Werkzeugwechsel
Achtung! Stellen Sie bei allen Arbeiten (z.B. Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrichtungsschalter in Mittelstellung. Stecken Sie den Bit (a) in die Bit-Aufnahme (1). Ziehen Sie den Bit (a) zum Entfernen wieder aus der Bit-Aufnahme (1) heraus.
Verwenden Sie am besten Schrauben mit Selbstzentrierung (z. B. Torx, Kreuzschlitz), welches ein sicheres Arbeiten gewährleistet. Achten Sie darauf, dass der verwendete Bit und die Schraube in Form und Größe übereinstimmen.
Setzen Sie den Schraubbit auf die Schraube auf, bevor Sie das Gerät einschalten. Halten Sie das Gerät und den Schraubereinsatz immer in einer geraden Linie mit der Schraube.
22
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
+43/1/8691480 +41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 LI
WZAS 3 6 1 Li SPK7.indb 22
08.09.11 08:23
Informationen
7
Reinigung, Wartung und Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.
Achtung! Stellen Sie bei allen Arbeiten (z.B. Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrichtungsschalter in Mittelstellung.
Das Gerät darf nicht in feuchter Umgebung oder an Stellen mit ätzenden Gasen gelagert werden, sondern an einem trockenen Ort außerhalb der Reichweite von Kindern.
Reinigung
- Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
- Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
- Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoff teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.
Wartung
Im Geräteinneren befin den sich keine weiteren zu wartenden Teile.
Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
- Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
00 +43/1/8691480 30+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS_3_6_1_Li_SPK7.indb 23
08.09.11 08:23
Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30° C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.
Entsorgung und Wiederverwertung
Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Führen Sie defekte Bauteile der Sondereimüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!
Technische Daten
Spannungsversorgung Motor: 3,6 V d.c.
Leerlauf-Drehzahl: 200 min ^-1
Rechts- Links-Lauf: ____ ja
Netzspannung Ladegerät: 230 V \~ 50 Hz
Eingangsleistung Ladegerät: 6,5 W
Ausgangsspannung Ladegerät: 6 V d.c.
Ausgangsstrom Ladegerät: 300 mA
Ladezeit: 3-5 h
Akkutyp: Li-Ion
Gewicht: 0,4 kg
Anzahl Zellen: 1
Bemessungskapazität Akku: 1,3 Ah
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745
ermittelt.
Schalldruckpegel L _04 62 dB(A)
Unsicherheit K_n 3 dB
Schallleistungspegel L _WA 73 dB(A)
Unsicherheit K_WA 3 dB
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
00 +43/1/8691480 30+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS 3 6 1 Li SPK7.indb 24
08.09.11 08:24
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.
Schrauben
Schwingungsemissionswert a_h=0,153 m/s^2
Unsicherheit K = 1,5 m/s²
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!
- Verwenden Sie nur einwandfreie Geräte.
- Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an. - Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
- Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
- Tragen Sie Handschuhe.
Halten Sie das Gerät an den Isollerten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube oder das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
25
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
00 +43/1/8691480 30+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 Li
WZAS_3_6_1_Li_SPK7.indb 25
08.09.11 08:24
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:
- Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
- Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
- Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.
26
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
60 +43/1/8691480 50+41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 LI
WZAS 3 6 1 Li SPK7.indb 26
08.09.11 08:24
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.
Technische Änderungen vorbehalten
27
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
00 +43/1/8691480 50+41/52/2358787 0006(01)237-0494 00038615838304 www.isc-gmbh.info
WZAS 3,6/1 LI
WZAS 3 6 1 Li SPK7.indb 27
08.09.11 08:24
Garantiekarte AT
8
Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf
Der Hersteller garantiert die kostenfreihe Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldauckgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Umfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Benützung oder Transport, Missachtung der Sicherheit- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden.
Die Garantiezeit für Verschleiß- und Verbrauchstelle bei normalem und ordnungsgemäßen Gebrauch (z.B.: Leuchmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar.
Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht ein-geschänkt. Die Garantiezeit kann nur verlangert werden, wenn dies eine gesetzliche Norm vorsleiht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteilagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen.
Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vorher verständigt.
Serviceadresse(n): Hans Einhell Österreich GmbH,
Brunner Straße 81 A, A-1230 Wien Hotline:
+43/1/8691480
Hersteller-/importeurbezeichnung
+43/664/8213779
Eschenstraße 6, D-94405 Landau
ISC
E-Mail:
info@einhell.at
Produkt-/Herstellerkennzeichnungsnummer:
45.133.95
Artikelnummer:
24970
Aktionszeitraum: 12/2011 Firma und Sitz des Verkäufers: HOFER KG, Hofer-Straße 2, 4642 Sattledt
Fehlerbeschreibung:
Name des Käufers:
PLZ/Ort:
Straße:
Tel. Nr./E Mail:
Unterschrift:
28
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
+43/1/8691480 +41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 LI
WZAS 3 6 1 Li SPK7.indb 28
08.09.11 08:24
Garantiekarte CH
8
Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassa-bons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher aufl
Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Be-nützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden.
Die Garantiezeit für Verschleiß- und Verbrauchstelle bei normalem und ordnungsgemäßen Gebrauch (z.B.: Leuchmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar.
Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht ein-deschinkt. Die Garantiezeit kann nur verlangert werden, wenn dies eine gesetzliche Norm vorsleiht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteilager haltung und/oder eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen.
Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Repara-turen sind kostenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vorher verständigt.
Serviceadresse(n): Einhell Schweiz AG, St. Gallerstrasse 182, CH-8404 Winterthur
Hotline: +41/52/2358787
Hersteller-/Importeurbezeichnung: ISC GmbH, Eschenstraße 6, D-94405 Landau
E-Mail: info@einhell.ch
Produktbezeichnung: Akkuschrauber WZAS 3,6/1 LI
Produkt-/Herstellerkennzeichnungsnr.:
24970
Artikelnummer
12/201
Firma und Sitz des Verkäufers: ALDI SUISSE AG, Postfach 150.
Verwaltungsgebäude Z, CH-8423 Embrach-Embraport
Fehlerbeschreibung:
Name des Käufers:
PLZ/Ort:
Straße:
Tel. Nr./E-Mail:
Unterschrift
29
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
+43/1/8691480 +41/52/2358787 06(01)237-0494 0038615838304 www.isc-gmbh.info
WZAS 3,6/1 LI
WZAS 3 6 1 Li SPK7.indb 29
08.09.11 08:24
Table des matières
Adresses des points de SAV: Einhell Schweiz AG, St. Gallerstrasse 182, CH-8404 Winterthur Hotline: +41/52/2358787
Désignation du fabricant/de l'importateur : ISC GmbH, Eschenstraße 6, D-94405 Landau Coumlé: Info@einhell.ch
Eschenstraße 6. D-94405 Landau
e-mail: Info@inhell.ch
Verwaltungsgebäude Z, CH-8423 Embrach-Embraport
Eschenstraße 6, D-94405 Landau
E-pošta: /
Oznaka Izdelka: Akumulatorski izviljač WZAS 3,6/1 LI
Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar
Konformitätserklärung
erlädt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
● explains the following conformity according to EU directives and norms for the following product
① déclare la conformité suivante selon la directive CE et les normes concernant l'article
- dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo.
verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
(1) Declara la siguiente conformidad a señor de la directiva y normas de la UE para el artículo
① declara a seguinte conformidade, de acordo com a
directiva Cº e normas para o artigo.
■ attesterer folgende overensstemmelse i medfor af
EU-direktiv samt elstandarder for artikel
- Förklaras föllande jossensstimmelsen
(1) for kataler kujande överenskantminder als 20-direkten den standarder för artikeln
15 vakuultas, että tuote täyttää EU-dirskilivin ja standardien vaetimukset
10endab toote vastavust EL direktivile ja standarditise
(1) výrobe nasledupici promiszení o shode podle střímnice EU a norem pro výrobek
potruje sledećo skladnost s smernico EU in standardi za izdotek
vydáva nasledujúce prehlásenie u zhode podľa smernice
EU a norlem pre vyrobok
a cikkékhez az EU-tányvonsi és Norrak szerint: a következő konformítást jelenti ki
(8) deklaruje zgodność wymienionego poniżej artykułu z nastęgułączymi normami na podstawie dyrektowy WE.
■ декларира съответното съответствие съпасно Дирен-
Tama na EG si kupmii za aprimy
- maskaidro škivu stihistihu ES dlex
apibūdino šj utilikimų EU reikalavimams ir prokės
PORTMENTS
- declară următoarea conformitate conform directivei UE
- si normelor pentru articolul
- δηλώνει την ακόλουθη συς
Οδηνία ΕΚ και το πρότυμα γιο το προϊόν
- pečevlojuje šybečica oskladěnost prema slogemickana ču i normama za artikl
potvrđuje slijedeću usklađenost prema smjernicama EU
1 northman 23 stříko
- porvručuje stileška odkloženici prama smelnicama 2.1 normama za artikal
следующим удостоверяется, что следующие
проголошус про зазначену нижче відловідність
зиробу директивам та стандартам ЕС на зиріб-
и: за изавува следната сообробност согласна
ЕУ дипентирата и нермите за дотикули
(1) Ürönü ile ligili AB direktifleri ve normları
apogida açıklanan uygunluğu balırtir
① erklærer folgende satisvar i henhold til EU-direktivet og standarder for artikel
Lýsir upplytlingu EU-regina og annarra stadla vóru
Akkuschrauber WZAS 3,6/1 Li / Ladegerät LG WZAS 3,6/1 Li (Workzone)
□ 87/404/EC_2009/105/EC
2005/32/EC_2009/126/EC
2006/95/EC
2006/28/EC
2004/108/EC
2004/22/EC
□1999/5/EC
□97/23/EC
□ SYTLESCO □ SURVEY CO., INC./ANTEO
□ 50/396/EC_2008/142
□ 89/686/EC_96/58/EC
2006/42/EC
□ Annex IV
Landau/Isar, den 05.07.2011
First CE: 08
Art-No:45.133.06 L-No:11011
Wiesenweg 22, D-94405 Landaufsar
KUNDENDIENST • SERVICE APRÉS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
+43/1/8691480 +41/52/2358787 06(01) 237-0494 00386 15838304 www.isc-gmbh.info
WZAS 3,6/1 LI
