BPC 1950 - Säge Bavaria - Kostenlose Bedienungsanleitung

Produkttyp	Benzin-Kettensäge
Marke	Bavaria
Modell	BPC 1950
Motorhubraum	52 cm³
Maximale Motorleistung	1,9 kW
Schnittlänge	48 cm
Führungsschienenlänge	50 cm (20")
Kettenteilung	0,325" (8,255 mm)
Kettendicke	0,058" (1,47 mm)
Leerlaufdrehzahl	3 200 ± 200 U/min
Maximale Kettengeschwindigkeit	23,8 m/s
Kraftstofftankinhalt	550 cm³
Öltankinhalt	250 cm³
Nettogewicht (ohne Kette und Schiene)	5,1 kg
Schalldruckpegel (LpA)	100,5 dB(A)
Garantierter Schallleistungspegel (LWA)	116 dB(A)
Vibration vorderer Griff	7,092 m/s² (K=1,5 m/s²)
Vibration hinterer Griff	9,461 m/s² (K=1,5 m/s²)
Zündkerze	TORCH L7RTC (Elektrodenabstand 0,6 mm)
Kettentyp	Kangxin 0.325.058x78
Schienentyp	Kangxin BU20-78-5810P
Anti-Vibrationsfunktion	Ja
Kettenbremse	Ja, mit Handschutz
Sicherheitsvorrichtungen	Kettenbremse, Stoppschalter, Sicherheitsauslöser, Kettensensor, Anti-Rückschlag-Tiefenbegrenzer
Kraftstoff	Bleifreies Benzin gemischt mit 2-Takt-Öl (1:40)
Wartung	Regelmäßige Reinigung von Luftfilter, Zündkerze, Schiene und Kette; Schmierung des Ritzels alle 10 Stunden
Verschleißteile	Kette, Schiene, Zündkerze, Luftfilter, Kraftstofffilter

Häufig gestellte Fragen - BPC 1950 Bavaria

Welches Kraftstoffgemisch für die Bavaria BPC 1950 Kettensäge verwenden?

Verwenden Sie ein Gemisch aus bleifreiem Benzin und speziellem 2-Takt-Öl im Verhältnis 1:40. Verwenden Sie niemals reines Benzin.

Wie starte ich die Säge bei kaltem Motor?

Stellen Sie den Schalter auf « I », ziehen Sie den Chokehebel, dann ziehen Sie den Startgriff 3 Mal schnell. Danach drücken Sie den Chokehebel und ziehen Sie bis zum Start. Lassen Sie den Motor 10 Sekunden warmlaufen.

Wie überprüfe und stelle ich die Kettenspannung ein?

Optimale Spannung: Die Kette liegt an der Unterseite der Schiene in der Mitte an. Drehen Sie die Einstellschraube im Uhrzeigersinn zum Spannen, gegen den Uhrzeigersinn zum Lockern. Eine neue Kette dehnt sich: Passen Sie sie anfangs alle 5 Schnitte an.

Was tun, wenn die Kette im Leerlauf nicht stoppt?

Wenn die Kette im Leerlauf läuft, ist die Kupplung defekt. Stoppen Sie sofort den Motor und lassen Sie die Säge von einem autorisierten Service reparieren.

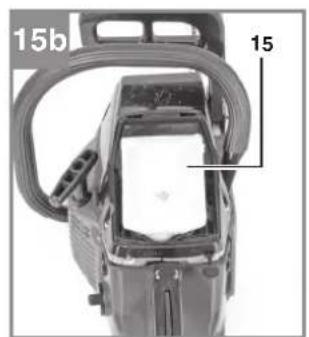

Wie warte ich den Luftfilter?

Reinigen oder ersetzen Sie den Luftfilter alle 20 Betriebsstunden. Waschen Sie ihn mit Seifenwasser, spülen und trocknen Sie ihn, bevor Sie ihn wieder einsetzen. Verwenden Sie die Säge niemals ohne Filter.

Wie ist das Not-Stopp-Verfahren?

Im Notfall aktivieren Sie die Kettenbremse, indem Sie den Handschutz nach vorne drücken, und stellen Sie den Schalter auf Stop (0).

Wie lagere ich die Säge für mehr als 30 Tage?

Entleeren Sie den Kraftstofftank, lassen Sie den Motor laufen, bis er ausgeht, reinigen Sie die Maschine und lagern Sie sie an einem trockenen Ort, fern von Wärmequellen.

Warum wird die Kette heiß oder raucht?

Das deutet auf mangelnde Schmierung hin. Überprüfen Sie den Ölstand im Tank und reinigen Sie die Ölkanäle an der Führungsschiene.

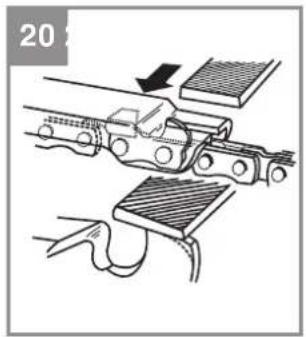

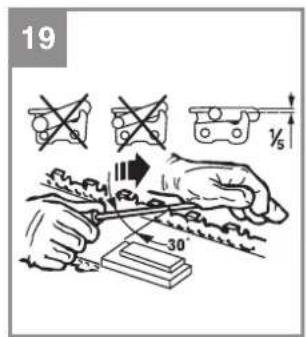

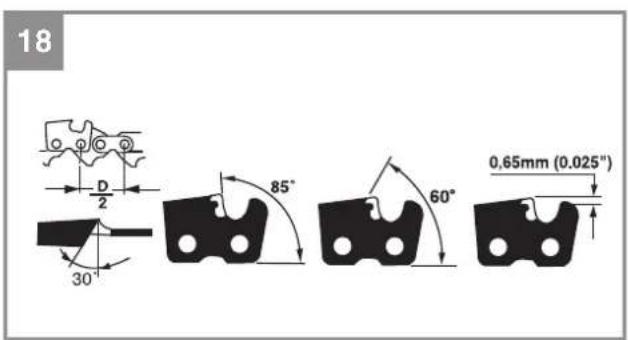

Wie schärfe ich die Sägekette?

Verwenden Sie eine runde Feile, die zur Kettenteilung passt. Feilen Sie jeden Zahn nur in Richtung nach außen. Nach 3-4 Schärfvorgängen überprüfen Sie die Höhe der Tiefenbegrenzer.

Was sind die üblichen Verschleißteile?

Zu den Verschleißteilen gehören: Kette, Führungsschiene, Zündkerze, Luftfilter und Kraftstofffilter. Ersetzen Sie sie gemäß den Empfehlungen der Bedienungsanleitung.

BEDIENUNGSANLEITUNG BPC 1950 Bavaria

Art.-Nr.: 45.018.18 I.-Nr.: 11019

-2-

D

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

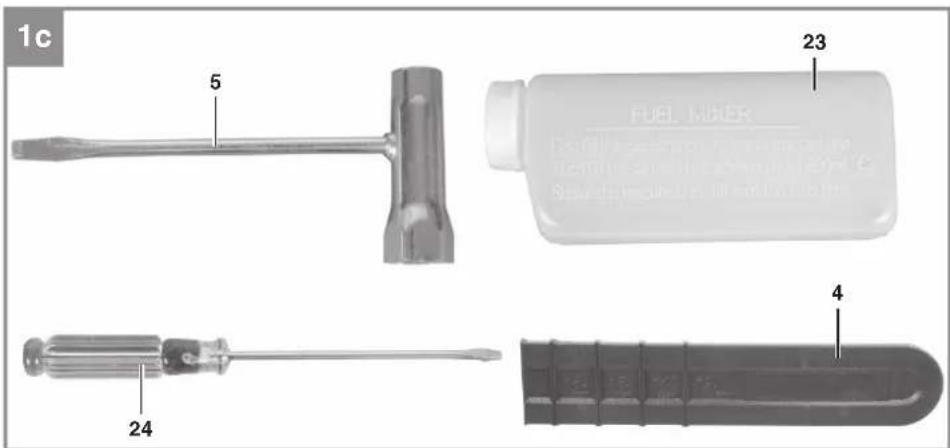

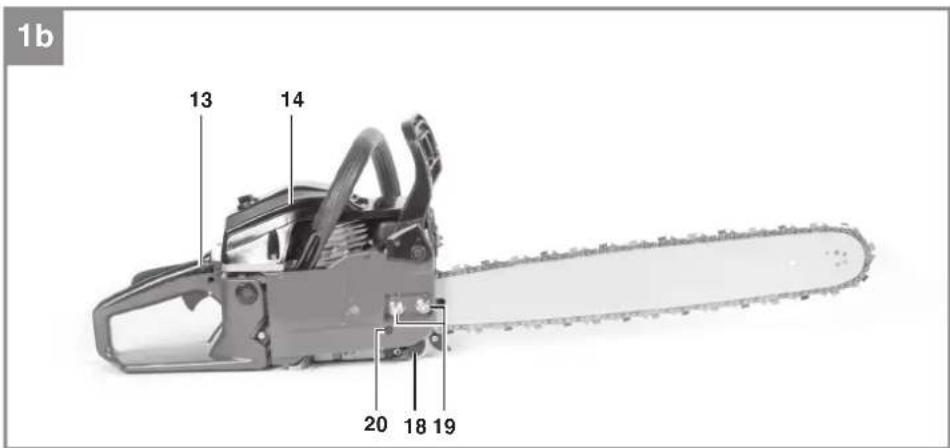

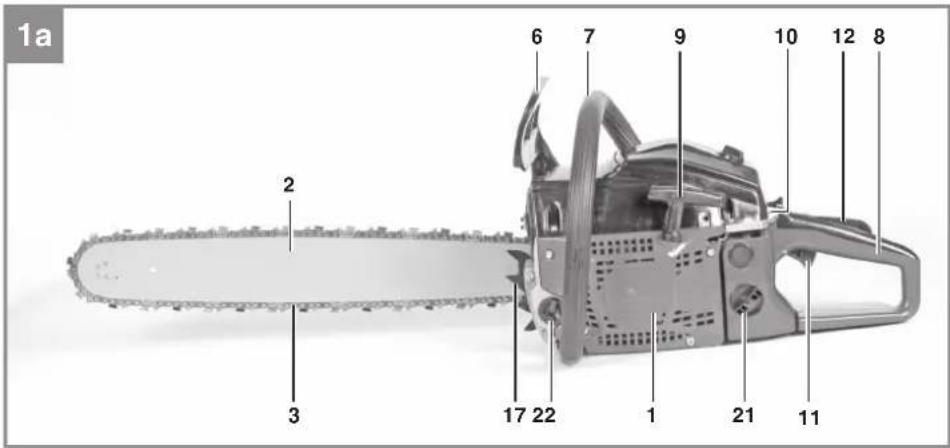

2.1 Gerätebeschreibung (Abb. 1-21)

1. Motoreinheit
2. Führungsschiene
3. Sägekette
4. Kettenschutz
5. Zündkerzenschlüssel
6. Vorderer Handschutz (Kettenbremshebel)
7. Vorderer Handgriff
8. Hinterer Handgriff
9. Startergriff
10. Ein/Aus-Schalter
11. Gashebel
12. Gashebelsperre
13. Choke-Hebel
14. Luftfi iterabdeckung
15. Luftfi Iter
16. Zündkerze
17. Krallenanschlag
18. Kettenfänger
19. 2x Mutter Führungsschienenbefestigung

20. Kettenspannschraube

21. Treibstoff tankkappe

22. Öltankkappe
23. Mischfl asche
24. Schraubendreher

Sicherheitsfunktionen (Abb.1A/1B)

3 SÄGEKETTE MIT GERINGEM RÜCK-SCHLAG hilflichen mit speziell entwickelten Sicherheitseinrichtungen Rückschlagkräfte zu reduzieren und diese better abzufangen.
6 KETTENBREMSHEBEL / HANDSCHUTZ schützt die linke Hand der Bedienungsperson, sollte sie bei laufender Säge vom vorderen Griff abrutschen. Die KETTENBREMSE ist eine Sicherheitsfunktion zur Minderung von Verletzungen auf Grund von Rückschlagen, indem eine laufende Sägekette im Millisekunden angehalten wird. Sie wird vom KETTENBREMSHEBEL aktiviert.
10 EIN-/AUSSCHALTER hält den Motor sofort an, wenn er ausgeschickt wird. Der Stoppschalter muss auf EIN gesetzt werden, um den Motor (erneut) zu starten.
12 GASHEBELSPERRE verhindert eine zufällige Beschleunigung des Motors. Der Gashebel kann nur gedrückt werden, wenn die Gashebelsperre gedrückt ist.
18 KETTENFÄNGER mindert die Gefahr von Verletzungen, sollte die Sägekette bei laufendem Motor reiben oder entgleiten. Der Kettenaufänger soll eine um sich schlagende Kette aufgen.

Hinweis: Machen Sie sich mit der Säge und ihren Teilen vertraut.

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.

D

• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Originalbetriebsanleitung
- Sicherheitschinweise

3. Bestimmungsgemäß Verwendung

Das Gerädient bestimmungsgemäß ausschließlich zum Sagen von Holz. Das Fällen von Bäumen darf nur mit entsprechender Ausbildung erfolgen. Der Hersteller haftet nicht für Schäden die durch nicht bestimmungsgemäß Verwendung oder falsche Bedienung verursacht wurde.

Das Gerätarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Motorhubraum. .52cm

Maximale Motorleistung 1,9 kW

Schneidlange. 48cm

Führungsschienenlange 20" (50 cm)

Kettenteilung (0,325), 8,255 mm

Kettenstärke (0,058")1,47 mm

Leerlaufdrehzahl 3200 ± 200 min

Maximalrehzahl

mit Schneidgarnitur 12000 min

Kettengeschwindigkeit max. 23,8 m/s

Tankinhalt. 550 cm3

Öltankinhalt. 250cm

Antivibrierfunktion. .

Zahnung Kettenrad .7 Zahne x 8,255 mm

Nettogewicht ohne Kette

undFruhrungsschiene. 5,1 kg

Schalldruckpegel L_ (ISO 22868)

am Orts Bedieners 100,5 dB(A)

Unsicherheit K_PA 2,5dB(A)

Schalleistungspegel L_WA gemessen

(ISO 22868) 113,2 dB(A)

Unsicherheit KwA 2,5dB(A)

Schalleistungspegel L_WA garantiert

(ISO 2000/14/EC) 116 dB(A)

Unsicherheit K_tw 1,5 m/s²

Unsicherheit K_pv 1,5 m/s²

Zündkerze. TORCHL7RTC

Elektrodenabstand. 0,6mm

Typ Kette .Kangxin 0.325.058x78

Typ Schwert............Kangxin BU20-78-5810P

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerat an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

D

5. Vor Inbetriebnahme

Gefahr: Starten Sie den Motor erst, wenn die Säge fertig montiert ist.

Vorsicht: Tragen Sie beim Umgang mit der Kette stets Schutzhandschuhe.

5.1 Führungsschiene und Sägekette montieren (Abb. 2A-2G)

1. Kettenbremse entriegeln, dazu vorderen Handschutz (6) in Richtung des vorderen Handgriff s (7) drucken. (Abb. 2A)
2. Entfernen Sie die Führungsschienenabdeckung (A) durch Losen der beiden Muttern (19) (Abb. 2B).
3. Legen Sie die Führungsschiene (2) in die Aufnahme an der Kettensäge (Abb. 2C).

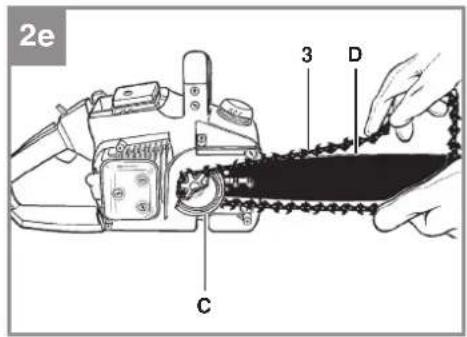

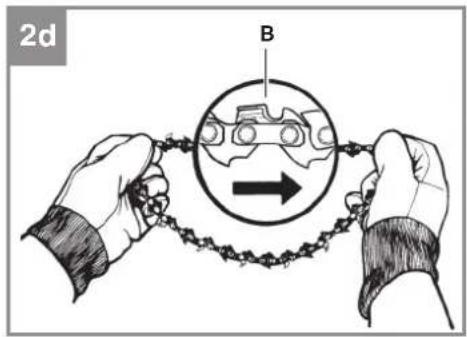

4. Legen Sie die Kette (3) um das Antriebsrad (C) (Abb. 2E). Achten Sie auf die Drehrichtung der Kette (3). Die Schneidglieder (B) müssen wie in Abb. 2D ausgerichtet sein.
5. Legen Sie die Kette um die Führungsschiene. (Abb. 2E)
6. Die Antriebsglieder der Kette (3) mussen vollständig in die umlaufende Nut (D), sowie zwischen die Zähne des Antriebsrads (C) gleiten. (Abb. 2E)
7. Drehen Sie die Kettenspannschraube (20) entgegen dem Uhrzeigersinn bis sich der Bolzen (E) am Ende seiner Schiebestrecke befindet. (Abb. 1B/2F)
8. Montieren Sie die Schienenabdeckung (A).

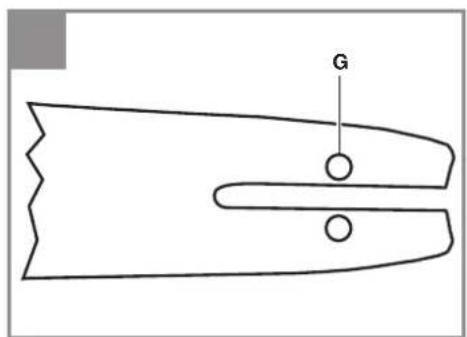

Hinweis! Der Bolzen (E) der Kettenspannvorrichtung muss in die Bohrung (G) der Führungsschiene einrasten. (Abb. 2G)

Schieben Sie dazu die Führungsschiene (2) ein weniger vor und darüber während Sie die Schienenabdeckung (A) anbringen. Ziehen Sie die Muttern (19) handfest an.

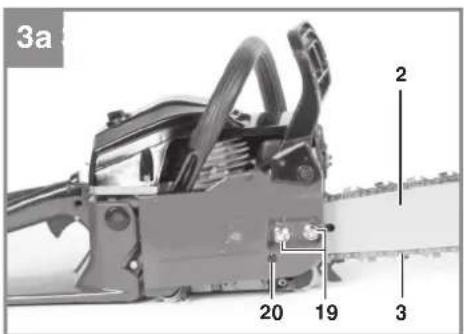

5.2 Kettenspannung einstellen (3A/3B)

Führn Sie das Einstellen der Kettenspannung nur bei ausgeschalttem Motor durch.

1. Drucken Sie die die Spitze der Führungs-schiene (2) leicht nach oben und stellen Sie die Kettenspannung mit Hilfe der Kettenspannschraube (20) ein. (Abb. 3A) Eine optimale Kettenspannung liegt vor, wenn die Kette (3) an der Unterseite, in der Mitte der Führungsschiene (2) wie in Abb. 3B (B) anliegt.
2. Halten Sie leichten Druck auf die Schienenspitze aufrecht undziehen Sie die beiden

Muttern (19) fest.

1. Führer Sie eine Funktionsprüfung durch. Ziehen Sie die Kette (3) von Hand 1x um die Führungsschiene (2). Wenn sich die Kette (3) nur schwer um die Führungsschiene (2) drehen lasst oder blockiert, ist sie zu straff gespannt.
   Ist das der Fall,nehmen Sie folgendekleine Einstellung vor:
2. Losen Sie die beiden Muttern (19) undziehen Sie diese wieder handfest an.
3. Verringern Sie die Kettenspannung, indem Sie die Kettenspannschraube (20) entgegen dem Uhrzeigersinn drehen. Machen Sie nur keine Einstellschritte undziehen Sie immer wieder die Kette (3) auf der Führungsschiene (2) vor und zurück um zu prufen ob sich die Kette (3) reibungslos bewegen lasst aber denialoch eng anliegt. Hinweis: Ist die Kette (3) zu locker drehen Sie die Kettenspannschraube (20) im Uhrzeiger-sinn.
4. Ist die Kettenspannung optimal eingestellt, geben Sie leichten Druck auf die Schienenspitze undziehen Sie die beiden Muttern (19) fest.

Eine neue Sägekette dehnt sich, daher ist es wichtig bei Erstinbetriebnahme die Kette in kurzen Zeitabständen (ca. 5 Schnitte) nachzustellen. Diese Zeitabstände verlangern sich mit zunehmender Betriebsdauer.

Hinweis: Wenn die Sägekette (3) ZU LOCKER oder ZU STRAFF ist, nutzen sich Antriebsrad, Führungsschiene, Kette und das Kurbelwellenlager Schneller ab. Abb. 3B informiert über die richtige Spannung A (kalter Zustand) und Spannung B (warmer Zustand). C zeigt eine zu lockere Kette.

5.3 Treibstoff und Öl Treibstoff

Verwenden Sie für optimale Ergebnisse normalen, bleifreien Treibstoff gemischt mit speziellem 2-Takt-Öl.

Treibstoff mischung

Mischen Sie den Treibstoff mit 2-Takt-Öl in einem geeigneten Behälter. Schütteln Sie den Behälter, um alles sorgfältig zu mischen.

Hinweis: Verwenden Sie für diese Säge nie reines Benzin. Der Motor wird hierdurch beschädigt und Sie verlieren den Garantieanspruch für

D

dieses Produkt. Verwenden Sie kein Treibstoff gemisch, das länger als 90 Tage gelagert wurde.

Hinweis: Es muss spezielles 2-Takt-Öl, für luftgekühte 2-Takt-Motoren mit einem Mischungsverhältnis von 1:40 verwendet werden. Verwenden Sie kein 2-Takt-Olprodukt mit einem Mischungsverhältnis von 1:100. Unzureichendes Ölen beschädigt den Motor und Sie verlieren in thisem Fall den Garantieanspruch für den Motor.

Empfohlene Treibstoffe

Eine herkömmliche Benzine sind mit Beimischungen wie Alkohol- oder Atherverbindungen gemischt, um den Normen für saubere Abgase zu entsprechen. Der Motor lauft zufriedenstellend mit allen Benzinarten zum Zweck des Eigenantriebs, auch mit sauerstoff angereicherten Benzinen. Verwenden Sie am besten bleifreies Normalbenzin.

Ölen von Kette und Führungsschiene

Jedesmal wenn der Treibstoff tank mit Benzin aufgefüllt wird muss auch der Kettenöltank nachgefüllt werden. Es wird empfohlen hierzu handelsübliches Kettenöl zu verwenden.

Motorol und Benzin
I Sägekette
Benzin- und Ölmischung 1:40 I Nur Öl

Prüfungen vor dem Anlassen des Motors

Gefahr: Starten oder bedieten Sie die Sägenie, wenn die Schiene und die Kette nicht richtig montiert sind.

1. Füllen Sie den Treibstoff tank (A) mit der richtigen Treibstoff mischung auf (Abb. 4).
2. Füllen Sie den Öltank (B) mit Kettenöl (Abb. 4).

Nach dem Befüllen von Ketten- und Öltank die Tankdeckel mit der Hand festziehen. Verwenden Sie hierfür kein Werkzeug.

6. Bedienung

Prufen Sie das Gerät vor dem Gebrauch auf eventuelle Schäden und verwenden Sie es nicht wenn Schäden vorhanden sind. Das Gerät darf nur mit aktivierter Kettenbremse gestartet werden. Die Kettenbremse ist aktiviert, wenn der Bremshebel (6) nach vorne gedrückt ist.

Erklärung der Funktionseise, siehe - Prufende Kettenbremse - Statische Prüfung.

6.1 Kettenbremse

Die Kettensäge ist mit einer Kettenbremse versehen, welche die Verletzungsgefahr auf Grund von Rückschlagsgefahr mindert. Die Bremse wird aktiviert, wenn Druck auf den Handschutz (6) ausgeübt wird. Z.B. wenn bei einem Rückschlag, die Hand der Bedienungsperson auf den Handschutz (6) schlägt. Bei Aktivierung der Bremse hält die Kette (3) abrupt an.

Warning: Die Kettenbremse hat darüber den Zweck, eine Verletzungsgefahr auf Grund von Rückschlag zu hinterm; sie kann jeder keinen angemessenen Schutz bieten, wenn mit der Säge sorglos gearbeitet wird. Prufen Sie regelmäß, ob die Kettenbremse ordnungsgemäß Funktioniert. Testen Sie die Kettenbremse vor dem ersten Schnitt, nach mehrmaligem Schneiden, nach Wartungsarbeiten und wenn die Kettensäge starken Stößen ausgesetzt oder fallen gelassen wurde.

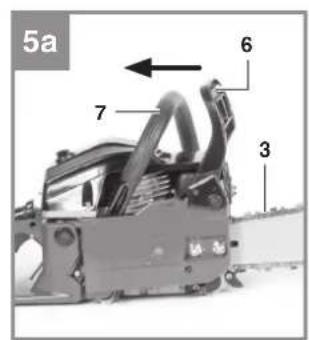

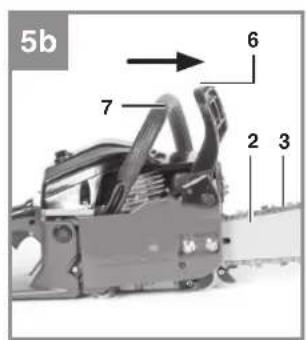

6.1.1 Prüfen der Kettenbremse (Abb. 5A/5B/6)

Statische Prüfung (bei abgestelltem Motor)

Kettenbremse deaktiviert (Kette (3) frei verschiebbar)

1. Ziehen Sie den vorderen Handschutz (6) in Richtung des vorderen Handgriff s (7). Der vordere Handschutz (6) muss hörbar einrasten. (Abb. 5A)
2. Die Kette (3) muss sich auf der Führungs-schiene (2) verschiben halten.

Kettenbremse aktiviert (Kette (3) blockiert)

1. Drucken Sie den vorderen Handschutz (6) in Richtung Führungsschiene (2). Der vordere Handschutz (6) muss hörbar einrasten. (Abb. 5B)
2. Die Kette (3)arf sich auf der Führungsschie- ne (2) nicht verschiben setzen.

D

Hinweis: Der vordere Handschutz (6) sollen in beiden Positionen einrasten. Wenn Sie einen starken Widerstand spuren, oder der vordere Handschutz (6) nicht einrastet, verwenden Sie die Säge nicht. Bringen Sie sie zur Reparatur zum autorisierten Kundendienst.

Dynamische Prüfung (Motor wird gestartet)

1. Stellen Sie die Säge auf eine harte, ebene Fläche.
2. Mit der linken Hand halten Sie den vorderen Handgriff (7) fest.
3. Starten Sie die Kettensäge nach Startanweisung. (siehe 6.2 bzw. 6.3)
4. Deaktivieren Sie die Kettenbremse (Ziehen Sie den vorderen Handschutz (6) in Richtung des vorderen Handgriff s (7)). (Abb. 5A)
5. Greifen Sie den hinteren Handgriff (8) mit der rechten Hand.
6. Geben Sie nach einer kurzen Aufwärmfphase Vollgas. Drücken Sie mit dem Handrücken der linken Hand den vorderen Handschutz (6) in Richtung Führungsstüchene (2). Dadurch wird die Kettenbremse aktiviert. (Abb. 6)

Gefahr: Aktivieren Sie die Kettenbremse langsam und mit Bedacht. Halten Sie die Säge mit beiden Händen fest und achten Sie auf einen gute Griff. Die Säge darkeine Gegenstände berühren.

1. Die Kette (3) muss abrupt stoppen. Lassen SiesofarndGashebel(11)los,wenndie Kette (3) still steht.

Gefahr: Wenn die Kette (3) nicht stoppt, schalten Sie den Motor aus und bringen Sie die Säge zur Instandsetzung zum autorisierten Kundendienst.

6.1.2 PrüfenderKupplung

Führer Sie regelmäßige Funktionskontrolten der Kupplung durch. Prufen Sie die Kupplung vor dem ersten Schnitt, nach mehrmaligem Schneiden, nach Wartungsarbeiten und wenn die Kettensäge starken Stößen ausgesetzt oder fallen gelassen wurde.

1. Starten Sie die Kettensäge, nach Startanweisung. (siehe 6.2 bzw. 6.3)
2. Betätigen Sie kurz den Gashebel (11) und haltenihn wieder los um sicherezstellen, dass die Arretierung der Drosselklappe gelost wurde und der Motor im Leerlauf lauft.
3. Die Kette (3) muss im Leerlauf stoppen.

Die Kupplung ist so ausgelegt, dass beim Anheben der Leerlaufdrehzahl um das 1,25 fache, keine Kettenbewegung festgestellt werden darf.

Gefahr: Wenn die Kette (3) nicht stoppt, schalten Sie den Motor aus und bringen Sie die Säge zur Instandsetzung zum autorisierten Kundendienst.

Gefahr: Aktivieren Sie immer die Kettenbremse (6) bevor Sie den Motor starten.

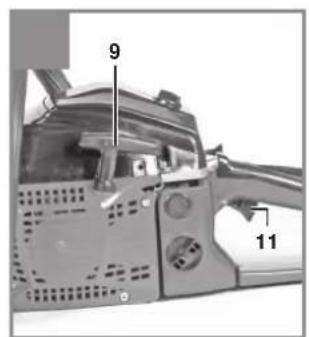

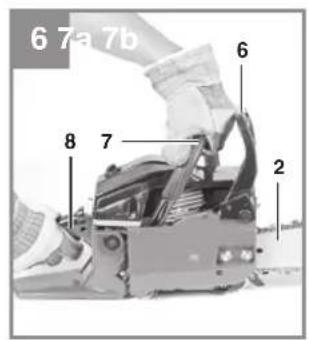

6.2 Starten bei kaltem Motor (7A-7D)

Füllen Sie den Tank mit einer angemessenen Menge BenzinÖl-Gemisch. (Siehe Punkt 5.3)

1. Gerat auf eine harte, ebene Fläche stellen.

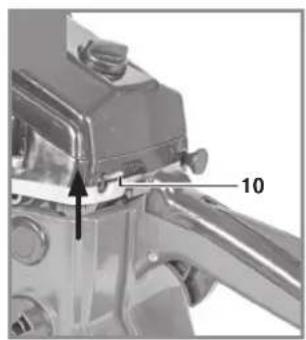

2. Ein-/ Aus-Schalter (10) auf, I schalten. (Abb. 7A)

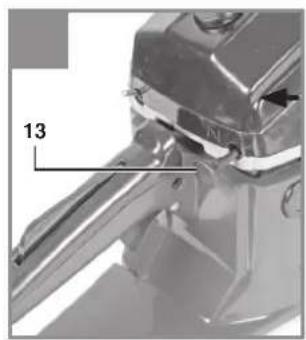

3. Choke-Hebel (13) herausziehen (Abb. 7B)

Hinweis: Durch Betätigen des Choke-Hebels (13) wird auch die Drosselklappe kein geöff net und in dieser Stellung arretiert. Dies hat eine Anhebung der Leerlaufdrehzahl zur Folge, die Säge startet schneller.

1. Das Gerät gut festhalten und den Startergriff (9) bis zum ersten Widerstand herausziehen. Zeit den Startergriff (9) 3x rasch anziehen. (Abb. 7C/7D)
2. Choke-Hebel (13) hineindrücken.
3. Das Gerät gut festhalten und den Startergriff (9) bis zum ersten Widerstand Herausziehen. Zeit den Startergriff (9) mehrmals schnell anziehen, bis der Motor startet. (Abb. 7D)

Hinweis: Den Startergriff (9) nicht zurückschleudern halten. Dies kann zu Beschädigungen führen. Ist der Motor gestartet, das Gerät ca. 10 Sek. warmlaufen halten.

Warning: Aufgrund der leicht geöffneten Drosselklappe beginnt das Schneidwerkzeug bei gestarteten Motor zu arbeiten. Betätigten Sie kurz den Gashebel (11). Die Arretierung der Drosselklappe wird gelösst und der Motor kehrt in den Leerlauf zurück. (Abb. 7C)
7. Sollete der Motor nach 8 Zugen am Startergriff nicht starten, wiederholen Sie die Schritte 1-6.

Zur Beachtung: Springt der Motor auch nach mehreren Versuchen nicht an,lesen Sie den Abschnitt, Fehlerbehebung am Motor.

Zur Bechtung: Ziehen Sie die Schnur des Star

D

tergriff s stets gerade hersa. Wird sie in einem Winkel Herausgezogen, entsteh Reibung an der Ose. Durch diese Reibung wird die Schnur durch-gescheuert und nutzt sich schneller ab. Haiten Sie stets den Startergriff, wenn sich die Schnur wieder einzieht. Lassen Sie den Startergriff nie aus dem ausbezogenen Zustand zurückschnellen.

6.3 Starten bei warmem Motor (7A-7D)

Das Gerat stand fur weniger als 15-20min still) 1.Gerat auf harte, ebene Flache stellen.

1. Ein-/ Aus-Schalter (10) auf, I schalten. (Abb. 7A)
2. Das Gerät gut festhalten und den Startergriff (9) bis zum ersten Widerstand Herausziehen. Zeit den Startergriff (9) mehrmals schnell anziehen, bis der Motor startet. Das Gerät soll nach 1-2 Zügen starten. Falls die Maschine nach 6 Zügen immer noch nicht startet, wiederholen Sie die Schritte 1-6 unter 6.2. (Abb. 7D)

6.4 Anhalten des Motors

1. Lassen Sie den Gashebel los, und warten Sie, bis der Motor im Leerlauf lauft.
2. Stellen Sie den Ein-/Ausschalter auf "Stop (0) um den Motor zu stoppen.

Hinweis: Um den Motor im Notfall anzuhalten, aktivieren Sie die Kettenbremse und stellen Sie den Ein-/ Ausschalter auf "Stop (0)"

6.5 Allgemeine Anleitungen zum Schneiden Gefahr: Das Fälle eines Baumes ist ohne Ausbildung nicht erlaubt.

Fallen

• Fällen bedeutet das Absagen eines Baumes. Kleine Bäume mit einem Durchmesser von 15-18 cm werden gewöhnlich mit einem Schnitt abgesagt. Bei früerten Bäumen müssen Kerbschnittte angesetzt werden. Kerbschnittte bestimmten die Richtung, in die der Baum fallen wird.
  Vor dem Schneiden sollte ein Rückzugspfad (A) geplant und freieregelt werden. Der Rückzugspfad sollte nach hinten und diagonal zur Rückseite der erwarteten Fallrichtung verlaufen, wie in Abb. 8 dargestellt ist.
• Beim Fällen eines Baumues an einem Hang sollte sich die Bedienungsperson der Kettensäge an der aufsteigenden Seite des Hanges aufhalten, da der Baum nach dem Fällen hochstwahrscheinlich den Hang herunterrol

len oder -rutschen wird.

Die Fallrichtung (B) wird vom Kerbschnitt bestimmt. Berücksichtigten Sie vor dem Schneiden die Anordnung großer Zweige und die natürliche Neigung des Baumes, um den Fallweg des Baumes abzuschätzen (Abb. 8).
- Fällen Sie keinen Baum, wenn ein starker oder sich wechseln der Windweit, oder wenn die Gefahr der Eigentumsbeschädigung besteht. Konsultieren Sie einen Fachmann für das Fällen von Bäumen. Fällen Sie keinen Baum, wenn er auf Leitungen treffen können. Verständigen Sie im Zweifelsfall das für die Leitung zuständigeAmtbevor Sie den Baum fällen.

Allgemeine Richtlinien fur das Fällen von Bäumen (Abb. 9)

Gewöhnlich besteht das Fällen aus 2 Haupt-schnitten: Einkerben (C) und Fällschnitt (D).

• Beginnen Sie mit dem oberen Kerbschnitt (C) auf der Fallseite des Baumes (E). Achten Sie darauf, den unteren Schnitt nicht zu tief in den Baumstamm zu schneiden. Die Kerbe (C) sollte so tief sein, dass ein Ankerpunkt (F) in ausreichender Breite und Stärke erzeugt wird. Die Kerbe sollte breit genug sein, um das Fällen des Baumes so lange wie möglich zu kontrollieren.
• Treten Sie nie vor einen Baum, der eingekerbt ist. Führren Sie den Fällschnitt (D) auf der anderen Seite des Baumes ca. 3-5 cm oberhalb der Kerbkante (C) aus. Sagen Sie den Baumstamm nie vollständig durch. Lassen Sie immer einen Ankerpunkt. Der Ankerpunkt (F) hält den Baum. Wenn der Stamm vollständig durchgesagt wird, konnen Sie die Fallrichtung nicht mehr kontrollieren. Stecken Sie einen Keil oder einen Fällhebel in den Schnitt, noch bevor der Baum unstabil wird und sich zu bewegen beginnt. Die Leitschiene kann sich dann nicht im Fällschnitt verklemmen, wenn Sie die Fallrichtung falsch einschätzten. Verwehren Sie Zuschauern den Zutritt zum Fallbereich des Baumes, bevor Sieihn umstoßen.
• Prufen Sie vor Ausführung des endgültigen Schnits, ob Zuschauer, Tiere oder Hindernisse im Fallbereich vorhanden sind.

Fällschnitt

Verhinder Sie ein Festklemmen der Schiene oder der Kette (B) im Schnitt mit Holz-oder Plastikkeilen (A). Keile kontrollieren auch das Fällen (Abb. 10).

D

• Wenn der Durchmesser des zu schneidenen Holzes länger ist als die Schienenlänge, machen Sie 2 Schnitte gemäß Abbildung 11.
• Wenn der Fällschmitt sich dem Ankerpunkt nähert, beginnt der Baum zu fallen. Sobald der Baum zu fallen beginnt,ziehen Sie die Sage aus dem Schnitt hersa, stoppen Sie den Motor, legen Sie die Kettensäge ab und verlassen Sie den Bereich über den Rückzugspfad (Abb. 8).

Entfernen von Zweigen

Zweige werden vom gefällten Baum entfernt. Entfern den Sie Stutzzweige (A) erst, wenn der Stamm in Längen geschritten ist (Abb. 12). Unter Spannung stehende Zweige müssen von unter hereauf geschritten werden, damit die Kettensäge sich nicht verklemmt.
- Schneiden Sie nie Baumzweige ab, während Sie auf dem Baumstamm stehen.

Zuschneiden der Lange

• Schneiden Sie einen gefällten Baumstamm der Länge nach zu. Achten Sie auf einen gute Stand und stehen Sie oberhalb des Stammes, wenn Sie an einem Hang sagen. Der Stamm sollen, sofern möglich, abgestützt sein, damit das abzuschneidende Ende nicht auf dem Boden liegt. Wenn beiden Enden des Stammes abgestützt sind und Sie in der Mitte schneiden müssen, machen Sie einen halben Schnitt von oben durch den Stamm und dann den Schnitt von unter nach oben. Dies verhindert ein Festklemmen der Schiene und der Kette im Stamm. Achten Sie darauf, dass die Kette beim Zuschneiden nicht in den Boden schneedet, Denn hierdurch wird die Kette sehr schnell stumpf. Stehen Sie beim Zuschneiden immer auf der oberen Hangseite.

• Stamm der Gesamtlänge nach abgestützt: Schneiden Sie von oben und achten Sie darauf, nicht in den Boden zu schneiden (Abb. 13A).

2. Stamm an einem Ende abgestützt:

Schneiden Sie zuerst 1/3 des Stammdurchmessers von unter nach oben, um ein Absplittern zu vermeiden. Schneiden Sie dann von ober auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 13B).

1. Stamm an beiden Enden abgestützt: Schneiden Sie zuerst 1/3 des Stammdurchmessers von oben nach unten, um ein Absplittern zu vermeiden. Schneiden Sie dann von unter auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 13C).

Die Beste Methode einen Baumstamm der Lange nach zuzuschneiden ist mit Hilfe eines Sagebocks. Ist dies nicht möglich, sollte der Stamm mit Hilfe der Zweigstücke oder über Stützblocke angehoben und abgestutzt werden. Stellen Sie safer, dass der zu schneidende Stamm sicher abgestutzt ist.

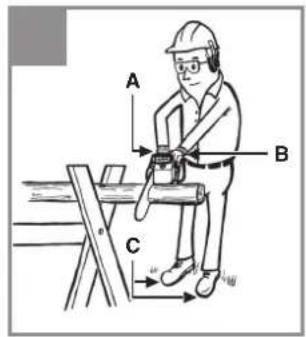

Zuschneiden der Länge auf dem Sägebock (Abb. 14)

Zu ihrer Sicherheit und zum Erleichtern der Sägerarbeiten ist die richtige Position für einen vertikalien Langenzuschnitt erforderlich.

A. Halten Sie die Sage mit beiden Händen fest und führen Sie sie beim Schneiden rechts an Ihr dem Körper vorbei.
B. Halten Sie den linken Arm so gerade wie möglich.
C. Verteilen Sie Ihr Gewicht auf beiden Fübe.
Hinweis! Achten Sie während der Sägerarbeiten stets darauf, dass Sägekette und Führungsstiehe ausreichend geöhnt sind.

7. Reinigung, Wartung, Lagerung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Zündkerzenstecker.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

7.2 Wartung

Warning: Alle Wartungsarbeiten an der Kettensäge abgesehen der in dieser Anleitung aufgelisteten Punkte dürfen nur vom autorisierten Kundendienst durchgeführt werden

D

7.2.1 Luftfiter

Hinweis: Bedieren Sie die Säge nie ohne den Luftf. Iter. Staub und Schmutz wird ansonsten in den Motor gezogen und beschädigtihn. Halten Sie den Luftfilter sauber! Der Luftfilter muss alle 20 Betriebsstunden gereinigt bzw. ersetzt werden.

Reinigung des Luftfitt Iters (Abb. 15A/15B)

1. Entfernen Sie die obere Luftfiterabdeckung (14), indem Sie die Befestigungsschraube (A) der Abdeckung entfernen. Die Abdeckung lasst sich dann abnehmer (Abb. 15A).
2. Heben Sie den Luftfi Iter (15) hersus (Abb. 15B).
3. Reinigen Sie den Luftfiter. Waschen Sie den Filter in sauberer, warmer Seifenlauge. Lassen Sieihn an der Luft vollständig trocken werden.

Hinweis: Es ist ratsam, Ersatzfilter vorrattig zu haben.

1. Setzen Sie den Luftfiter ein. Setzen Sie die Luftfiterabdeckung (14) auf. Achten Sie darauf, dass die Abdeckung passgenau aufgesetzt ist. Ziehen Sie die Befestigungsschraube der Abdeckung an.

7.2.2 Treibstofffilter

Hinweis: Betreiben Sie die Säge nie ohne den Treibstofffilter. Nach jeweils 100 Betriebsstunden muss der Treibstofffilter gereinigt oder bei Beschädigung ersetzt werden. Entleeren Sie den Treibstoff tank ganz, bevor Sie den Filter auswechseln.

1. Nehmen Sie die Treibstoff tankkappe ab.
2. Biegen Sie einen weichen Draht zurecht.
3. Stecken Sieihn in die Öffnung des Treibstofftanks und haken Sie den Treibstoff schlauch ein. Ziehen Sie den Treibstoff schlauch behutsam zur Öffnung, bis Sieihn mit ihren Fingern ergreifen können.

Hinweis: Ziehen Sie den Schlauch nicht ganz aus dem Tank hersa.

1. Heben Sie den Filter aus dem Tank heraus.
2. Ziehen Sie den Filter mit einer Drehbewegung ab und reinigen Sie hin. Wenn er beschädigt ist, entsorgen Sie den Filter.

3. Setzen Sie einen neuen oder den gereinigten Filter ein. Stecken Sie ein Ende des Filters in die Tanköffnung. Vergewissern Sie sich, dass der Filter in der unteren Tankecke sitzt. Rücken Sie den Filter mit einem langen Schraubenzieher auf seinen richtigen Platz.

4. Füllen Sie den Tank mit frischem Treibstoff - gemisch auf. Siehe Abschnitt TREIBSTOFF UND OL. Setzen Sie die Kappe des Tanks auf.

7.2.3 Zündkerze (Abb. 15A/15B)

Hinweis: Damit der Sagemotor leistungsfähig bleibt, muss die Zündkerze sauber sein und den richtigen Elektrodenabstand (0,6mm) haben. Die Zündkerze muss alle 20 Betriebsstunden gereinigt bzw. ersetzt werden.

1. Stellen Sie den Ein-/Ausschalter auf "Stop (0)"
2. Entfernen Sie die Luftfiterabdeckung (14), indem Sie die Befestigungsschraube (A) der Abdeckung entfern. Die Abdeckung lasst sich dann abnehmer (Abb. 15A)
3. Entfernen Sie den Luftfiter (15) (Abb. 15B).

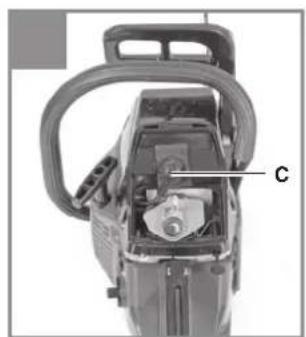

4. Ziehen Sie das Zündkabel (C) durch Ziehen und gleichzeitiges Drehen von der Zündkerze ab (Abb. 15C).
5. Entfernen Sie die Zündkerze mit einem Zünd- kerzenschlüssel (15C/5).
6. Reinigen Sie die Zündkerze mit einer Kupferdrahtbürste oder setzen Sie eine neue ein.

7.2.4 Vergasereinstellung

Der Vergaser wurde werkseitig auf optimale Leistung voreingestellt. Sollten Nacheinstellungen erforderlich werden, bringen Sie die Säge zum autorisierten Kundendienst.

Hinweis: Sie dürfen keinerlei Einstellungen am Vergaser selbst vornehmen!

7.2.5 Führungsschiene

• Fetten Sie den Stern der Führungsschiene alle 10 Betriebsstunden. Dies ist erforderlich, damit ihre Kettensäge die optimale Leistung erzielen kann. (Abb. 16) Reinigen Sie das Ölungsloch, setzen Sie die Fettprese (nicht im Lieferumfang enthalten) an und pumpen Sie Fett in das Lager, bis es auf der Außen-seite Herausgedrückt wird.
• Reinigen Sie die Nut, in der die Kette lauft, und die Öleintrittsbohrung regelmäßig mit einem im Handel erhältlichen Reinigungsswerkzeug. (Abb. 17A) Dies ist wichtig um eine optimale Schmierung von Führungsschiene und Kette während des Betriebs zu gewährleisten.
• Entfermen Sie Grate und scharfe Kanten an der Führungsschiene (2), durch vorsichtiges Feilen mit einer Flachfeile. (Abb. 17B)

D

Wenden Sie die Führungsschiene (2) alle 8 Arbeitsstunden, damit sich diese an Oberund Unterseite gleichmäßig abnutzt.

Öldurchlässe

Öldurchläse auf der Schiene sollenen gereinigt werden, um ein ordnungsgemäßes Ölen der Schiene und der Kette während des Betriebs zu gewährleisten.

Hinweis: Der Zustand der Oldurchlasse lasst sich leicht überprüfen. Wenn die Durchlasse sauber sind, spruft die Kette weniger Sekunden nach Anlassen der Säge automatisch Öl ab. Die Säge besitzt ein automatisches Ölsystem.

Automatische Kettenschmierung

Die Kettensäge ist mit einem automatischen Ölsystem mit Zahnradantrieb ausgestattet. Es versorgt die Schiene und die Kette automatisch mit der richtigen Ölmenge. Sobald der Motor beschleunigt wird, fließt auch das Öl Schneller zur Schierenplatte. Die Kettenschmierung wurdewerkseitig optimal eingestellt. Sollen Nacheinstellungen erforderlich werden, bringen Sie die Säge zum autorisierten Kundendienst.

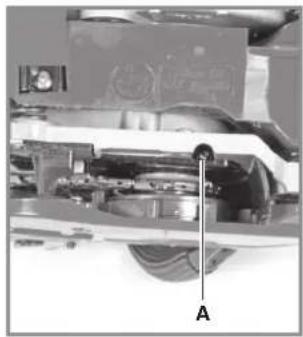

Auf der Unterseite der Kettensäge befiendet sich die Einstellschraube (A) für die Kettenschmierung (Abb. 21). Linksdrehen verringt die Kettenschmierung Rechtsdrehen erhöht die Kettenschmierung.

Zum Überprüfen der Kettenschmierung die Kettensäge mit der Kette über ein Blatt Papier halten und ein paar Sekunden Vollgas geben. Auf dem Papier kann die jeweils eingestellte Ölmenge überprüft werden.

Prufen Sie regelmäßig, ob die Kettenschmierung ordnungsgemäß Funktioniert. Testen Sie die Kettenschmierung vor dem ersten Schnitt, nach mehrmaligem Schneiden und auf jeder Fall nach Wartungsarbeiten.

Ölen der Kette

Vergewissern Sie sich stets, dass das automatische Ölsystem richtig Funktioniert. Achten Sie auf einen stets gefüllten Öltank.
Während der Sägerarbeiten müssen die Schiene und die Kette stets ausreichend geöl't sein, um Reibung mit der Leitschiene zu verringn.
Die Schiene und die Kette darf nie ohne Öl sein.
Betreiben Sie die Säge trocken oder mit zu weniger als 100 ml.

Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu weniger erkennt man an Rauchentwicklung oder Verfürbung der Schiene.

7.2.6 Wartung der Kette

Scharfen der Kette

Hinweis: Eine scharfe Kette erzeugt wohlgelormte Späne. Wenn die Kette Sagemehl erzeugt, muss sie geschärft werden.

Zum Scharfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und der richtigen Tiefe geschäft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schärfen zu halten. Wenn Sie sich das Scharfen ihrer eigenen Sägekette zutrauen, erwerben Sie die Spezialwerkzeuge beim professionellen Kundendienst.

Kette schäfen (Abb. 18)

Scharfen Sie die Kette mit Schutzhandschuhen und einer runden Feile.
Scharfen Sie die Spitzen nur mit nach außen gerichteten Bewegungen (Abb. 19) und beachten Sie die Werte gemäß Abb. 18.
Nach dem Scharfen müssen die Schneidglieder alle gleich breit und lang sein.

Nach 3-4 maligem Scharfen der Schneidglieder mussen Sie die Höhe der Tiefenbegrenzer prüfen, und diese ggf. mit einer flachen Feile kürzen, und dann die vordere Ecke abrunden (Abb. 20).

Die vorderen Kanten feilen Sie rund.

7.3 Lagerung und Transport

Bringen Sie vor Transport und Lagerung der Kettensäge den Kettenschutz (4) an.

Hinweis: Verstauen Sie eine Kettensäge nie länger als 30 Tage, ohne folgende Schritte zu durchlaufen.

D

Verstauen der Kettensäge

Wenn Sie eine Kettensäge länger als 30 Tage verstauen, muss sie hierfürVBorbereitet werden. Andernfalls verdunstet der im Vergaser befandliche, restliche Treibstoff und lasst einen gummartieng Bodensatz zurück. Dies konnte den Start erschweren und teure Reparaturarbeiten zur Folge haben.

1. Nehmen Sie die Treibstoff tankkappe langsam ab, um eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank.
2. Starten Sie den Motor und halten Sie ihn laufen, bis die Säge anhalt, um den Treibstoff aus dem Vergaser zu entfernen.
3. Lassen Sie den Motor abkühlen (ca. 5 Minuten).
4. Reinigen Sie die Maschine gründlich.

Hinweis: Verstauen Sie die Säge an einem trockenen Ort undweit entfernt von möglichen Entzündungsquellen, z.B. Ofen, HeiBwasserboiler mit Gas, Gastrokner, etc.

Fuhren Sie die Inbetriebnahme nach Lagerung wie im Absatz,5. Vor Inbetriebnahme" beschrieben durch.

Transport

• Betätigen Sie die Kettenbremse.
• Sichern Sie die Kettensäge gegen Verrutschen um Kraftstoffverlust, Schäden oder Verletzungen zu vermeiden.

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

D

9. Fehlersuchplan

Problem Mögliche Ursache Korrektur
Der Motor startenicht, oder er star-tet, aber lauft nichtweiter.	- Falscher Startverlauf.- Zu viel Kraftstoff im Brennraum durch fehlgeschlagene Startversu-che.- Falsch eingestellter Vergaser.- Verrußte Zündkerze.- Verstopfter Treibstoff -Filter.	- Beachten Sie die Anweisungen in dieser Anleitung.- Warten Sie ca. 30 Minuten bis sich der Kraftstoff im Brennraum ver- fluchtigt hat, bevor Sie einen weite- ren Startvorgang durchführren.- Lassen Sie den Vergaser vom auto- risierten Kundendienst einstellen.- Zündkerze reinigen/Elektrodenab- stand einstellen oder ersetzen.- Ersetzen Sie den Treibstoff -Filter.
Der Motor startet,aber er lauft nichtmit voller Leistung.	- Falsche Hebelposition am Choke.-VerschmutzterLuftfi Itter-FalscheingestellteVergasermi-schung.	- Hebel auf korrekte Position bringen.- Filter entfernen, reinigen und erneut einsetzen.- Lassen Sie den Vergaser vom auto- risierten Kundendienst einstellen.
Motorstottert-FalscheiingestellteVergasermi-schung.		- Lassen Sie den Vergaser vom auto- risierten Kundendienst einstellen.
Keine Leistung beiBelastung	- Falsch eingestellte Zündkerze.	- Zündkerze reinigen/Elektrodenab- stand einstellen oder ersetzen.
Motor lauft sprung-haft	-FalscheingestellteVergasermi-schung.	- Lassen Sie den Vergaser vom auto- risierten Kundendienst einstellen.
ÜbermöbigvielRauch.	- Falsche Treibstoffmischung.	- Verwenden Sie die richtige Treib- stoff mischung.
Keine Leistung beiBelastung	- Kette stump-Fette locker	- Kette schärfen oder neue Kette ein-legen- Kette spannen
Motor stirbt ab	- Benzintank leer- Kraftstofffilter im Tank falsch positi-oniert	- Benzintank füllen- Benzintank komplett aufflullen oder Kraftstofffilter im Benzintank anders positionieren
Ungenügend Ket-tenschmierung(Schwert und Kette werden heiß)	- Kettenöltnank leer- Öleintrittsbohrung verstopf	- Kettenöltnank aufflullen- Öleintrittsbohrung reinigen/Nut der Führungsschiene reinigen

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleibsteile*	Schwert, Zündkerze, Luftfilter, Benzinfilter
Verbrauchsmaterial/Verbrauchsteile*Sägekette
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solte diese Gerät Dennoch einmal nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käfern seiner Neugeräre verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert werden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind: - Schaden am Gerat, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Gerats an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

4. Schaden am Gerät, die durch missbrauchliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpmn in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

5. Schaden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zureckzuführen sind.

6. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

7. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-. riertes oder neues Gerat zuruck.

Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

F

Danger!

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

EU

Konformitätserklarung

D erkiart folgende Konformität gemäß EU-Richtlinie und Normen für Anteil

Benzin-Kettensäge BPC 1950 (Bavaria)

2014/29/EU

2005/32/EC_2009/125/EC

2014/35/EU

2006/28/EC

X 2014/30/EU

2014/32/EU

2014/53/EU

2014/68/EU

(EU)2016/426

Notified Body:

(EU)2016/425

X2011/65/EU_EU)2015/863

2006/42/EC

Annex IV Notified Body:

Reg. No.:

2000/14/EC_2005/88/EC

Annex V

Annex VI

Landau/Isar, den 01.08.2019

Yong/Product-ManagementAndreasWeichselgartner/General-Manager

First CE: 19

Art-No.:45.018.18

I-No.:11019
