BEDIENUNGSANLEITUNG FRITZ!WLAN Repeater 450E AVM

en.avm.de/service/manuals

Guide

en.avm.de/guide

Downloads

Lieferumfang und Gerätemerkmale

•WPS auslösen
•WLAN Mesh aktivieren
•Werkseinstellungen setzen

WLAN-Funktion

•Vergrößern des WLAN-
Funknetzes
•WLAN 802.11n im 2,4 GHz-Band

Statusanzeige

• Qualität des WLAN-Funksignals
•Verbindungszustände

LAN-Buchse

•Netzwerkgeräte per Kabel
verbinden
- Internetrouter per Kabel verbinden

Sicherheit

• Betreiben Sie den FRITZ!WLAN Repeater 450E an einem staubfreien und trockenen Ort ohne direkte Sonneneinstrahlung. Sorgen Sie für ausreichende Belüftung.
• Der FRITZ!WLAN Repeater 450E ist für die Verwendung in Gebäuden vorgesehen.
• Es dürfen keine Flüssigkeiten ins Innere des FRITZ!WLAN Repeaters 450E eindringen.
• Stecken Sie FRITZ!WLAN Repeater 450E in eine leicht erreichbare Steckdose.
• Öffnen Sie FRITZ!WLAN Repeater 450E nicht. Durch Öff nen und/oder unsachgemäße Reparaturen können Sie sich in Gefahr bringen.
• Trennen Sie den FRITZ!WLAN Repeater 450E vor der Reinigung vom Stromnetz. Verwenden Sie für die Reinigung ein feuchtes Tuch.

Das ist der FRITZ!WLAN Repeater 450E

In diesem Schnelleinstieg finden Sie die Einsatz- und Bedienmöglichkeiten Ihres neuen FRITZIWLAN Repeater 450E. Umfassende Informationen und technische Details finden Sie im PDF-Handbuch auf unserer Internetseite avm.de/service.

Der FRITZ!WLAN Repeater 450E ist ein WLAN-Repeater, der die Reichweite Ihres WLAN-Funknetzes vergrößert. Computer, Tablet, Smart-TV und andere WLAN-Geräte können den FRITZ!WLAN Repeater 450E als Zugangspunkt zu Ihrem Internetrouter und dem Heimnetz nutzen. Im Heimnetz einer FRITZ!Box übernimmt der FRITZ!WLAN Repeater 450E automatisch die Einstellungen der FRITZ!Box. Mit einer FRITZ!Box ab FRITZ!OS 6.90 profitieren Sie außerdem von erweiterter WLAN Mesh-Funktionalität. Nähere Informationen zu den Vorteilen und der Einrichtung von WLAN Mesh finden Sie unter avm.de/mesh.

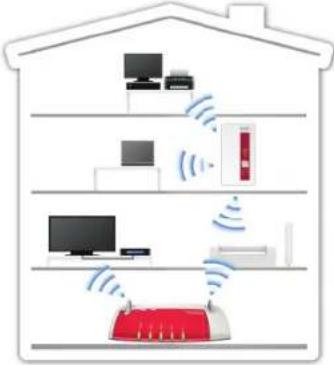

FRITZ/WLAN Repeater 450E in einem Heimnetz

FRITZ!WLAN Repeater 450E verfügt über eine Benutzeroberfl äche, die Sie auf allen angeschlossenen Geräten in einem Internetbrowser öff nen können.

Wir wünschen Ihnen viel Spaß mit Ihrem FRITZ!WLAN Repeater 450E.

Betriebsarten

FRITZ!WLAN Repeater 450E kann in zwei verschiedenen Betriebsarten arbeiten:

WLAN-Brücke (voreingestellt)

Die WLAN-Brücke verbindet den FRITZ!WLAN Repeater 450E über WLAN-Funk mit Ihrem Internetrouter. Computer und andere Netzwerkgeräte werden per WLAN-Funk oder mit einem LAN-Kabel am FRITZ!WLAN Repeater 450E angeschlossen. Lesen Sie die Beschreibung ab Seite 20.

LAN-Brücke

Die LAN-Brücke verbindet den FRITZ!WLAN Repeater 450E per LAN-Kabel mit Ihrem Internetrouter. Computer und andere Netzwerkgeräte werden per WLAN-Funk mit dem FRITZ!WLAN Repeater 450E verbunden. Die Betriebsart LAN-Brücke kann in der FRITZ!WLAN Repeater 450E-Benutzeroberfläche eingerichtet werden. Beachten Sie dazu auch das FRITZ!WLAN Repeater 450E-Handbuch unter avm.de/service.

FRITZ!WLAN Repeater 450E per Knopfdruck mit WLAN verbinden

Voraussetzungen (in einer FRITZ!Box voreingestellt und erfüllt)

● WPS-fähige WLAN-Basisstation mit dem Verschlüsselungsstandard WPA oder WPA2
- SSID (Name des WLAN-Funknetzes) der WLAN-Basisstation ist auf „sichtbar“ gestellt und der MAC-Filter ist für die Ersteinrichtung abgeschaltet.

Verbindung zum Computer herstellen

1. Stecken Sie FRITZ!WLAN Repeater 450E in eine Steckdose in der Nähe Ihrer WLAN-Basisstation (zum Beispiel FRITZ!Box).
2. Drücken Sie die Taste "WPS" am FRITZIWLAN Repeater 450E. Die Leuchtdiode „WLAN“ blinkt.
3. Drücken Sie innerhalb von 2 Minuten auf die Taste an Ihrer WLAN-Basisstation, die WPS startet. Beachten Sie dafür die Dokumentation dieses Geräts. Der FRITZIWLAN Repeater 450E übernimmt die SSID (Funknetzname) und den WLAN-Netzwerkschlüssel Ihrer WLAN-Basisstation und stellt eine gesicherte WLAN-Verbindung her. Wenn die Verbindung hergestellt ist, leuchten die Leuchtdioden „Power“, „WLAN“ und „—”.
4. Stecken Sie den FRITZ!WLAN Repeater in eine Steckdose, die sich ungefähr auf halbem Weg zwischen der WLAN-Basisstation und den WLAN-Geräten befindet, für die das Funknetz erweitert werden soll.

FRITZIWLAN Repeater 450E ist per WLAN mit Ihrem Heimnetz verbunden. Überprüfen Sie die Einstellungen und führen Sie gegebenfalls ein Update aus. Lesen Sie weiter auf Seite 22.

1

2

3
WLAN

4

Per Assistenten mit WLAN verbinden

Voraussetzungen

Der MAC-Filter muss für die Ersteinrichtung abgeschaltet sein. Bei einer FRITZ!Box ist das die Voreinstellung.

Verbindung zum Computer herstellen

1. Stecken Sie FRITZ!WLAN Repeater 450E in eine Steckdose in der Nähe Ihrer WLAN-Basisstation (zum Beispiel FRITZ!Box).
2. Starten Sie die WLAN-Software an Ihrem Computer, wählen Sie das WLAN-Funknetz Ihres FRITZIWLAN Repeater 450E aus und starten Sie den Verbindungsaufbau.
3. Geben Sie den Netzwerkschlüssel ein. Im FRITZ!WLAN Repeater 450E ist der Netzwerkschlüssel 00000000 (8-mal Null) voreingestellt. Der Computer stellt eine Verbindung zum FRITZ!WLAN Repeater 450E her. Wenn die Verbindung hergestellt ist, leuchten die Leuchtdioden „Power“, „WLAN“ und „-“.
4. Stecken Sie den FRITZ!WLAN Repeater in eine Steckdose, die sich ungefähr auf halbem Weg zwischen der WLAN-Basisstation und den WLAN-Geräten befindet, für die das Funknetz erweitert werden soll.

Einrichtungsassistenten starten

1. Öffnen Sie einen Internetbrowser und geben Sie http://fritz.repeater in die Adresszeile ein. Der Einrichtungsassistent erscheint.
2. Ein Assistent führt Sie durch das Einrichten der WLAN-Verbindung zwischen dem FRITZ!WLAN Repeater 450E und Ihrer WLAN-Basisstation.

FRITZ!WLAN Repeater 450E ist per WLAN mit Ihrem Heimnetz verbunden. Überprüfen Sie die Einstellungen und führen Sie gegebenfalls ein Update aus. Lesen Sie weiter auf Seite 23.

FRITZ!WLAN Repeater 450E im Heimnetz

Im Heimnetz einer FRITZ!Box arbeiten Ihre FRITZ!-Geräte besonders einfach und komfortabel zusammen.

An einer FRITZ!Box mit FRITZ!OS ab 6.90

- Bei der Anmeldung an FRITZ!Boxen mit FRITZ!OS 6.90 und höher übernimmt FRITZ!WLAN Repeater 450E automatisch die WLAN-Einstellungen der FRITZ!Box.

- Werden die Einstellungen der FRITZ!Box geändert, übernimmt FRITZ!WLAN Repeater 450E die Änderungen automatisch.

- Updates für den FRITZ!WLAN Repeater 450E können Sie direkt in der FRITZ!Box-Benutzeroberfl äche unter Heimnetz / Heimnetzübersicht vornehmen.

- FRITZ!WLAN Repeater 450E profitiert von erweiterter WLAN-Mesh-Funktionalität. Beachten Sie die Hinweise auf avm.de/mesh.

An einer FRITZ!Box mit FRITZ!OS bis 6.6x

- Bei der Anmeldung an FRITZ!Boxen mit FRITZ!OS bis 6.6x übernimmt FRITZ!WLAN Repeater 450E automatisch die WLAN-Einstellungen der FRITZ!Box.

- Updates für FRITZ!WLAN Repeater 450E können Sie in der FRITZ!Box-

Benutzeroberfl äche unter Heimnetz / Heimnetzübersicht vornehmen. An einer WLAN-Basisstation anderer Hersteller

- Bei der Anmeldung per WPS an einer WLAN-Basisstation übernimmt FRITZ!WLAN Repeater 450E die SSID (Funknetzname) und den WLAN-Netzwerkschlüssel der WLAN-Basisstation.

- Updates machen Sie direkt in der Benutzeroberfl äche Ihres Repeaters unter System / Update.

Die FRITZ!WLAN Repeater 450E-Benutzeroberfl äche können Sie auf allen angeschlossenen Geräten mit der IP-Adresse öff nen, die der Repeater von Ihrer WLAN-Basisstation erhalten hat. Informieren Sie sich daher zunächst auf der Benutzeroberfl äche Ihrer WLAN-Basisstation welche IP-Adresse FRITZ!WLAN Repeater 450E erhalten hat, und geben Sie diese IP-Adresse dann in die Adresszeile eines Internet-browsers ein.

Beachten Sie die Dokumentation Ihrer WLAN-Basisstation.

Leuchtdioden und Taster

Die Leuchtdioden zeigen den Betriebszustand:

	leuchtet blinkt
Power	Qualität des WLAN-Funksignals	Verbindung zur WLAN-Basis ist unterbrochen
	FRITZ!WLAN Repeater 450Eist betriebsbereit	•FRITZ!WLAN Repeater 450E wird gestartet•FRITZ!OS wird aktualisiert
WLAN	WLAN-Funktion aktiv •WPS wird ausgeführt, schnellesBlinken: WPS wurde abgebrochen•WLAN Mesh wird aktiviert•WLAN-Einstellungen werden übernommen
LAN	Netzwerkgerät angeschlossen
alle		Werkseinstellungen werden geladen

Mit dem WPS-Taster bedienen Sie den FRITZ!WLAN Repeater 450E:

	WPS-Taster drücken
WPS auslösen / WLAN Mesh aktivieren	1 Sekunde
Mit anderer Basis verbinden	6 Sekunden
Werkseinstellungen	15 Sekunden

Technische Daten

• IEEE 802.11n, kompatibel zu IEEE 802.11g/b
• bis zu 450 Mbit/s (brutto); die tatsächlich erreichbare Nutzdatenrate liegt unter den angegebenen Werten
  WPA, WPA2 (802.11i)
• Ethernet: Netzwerkanschluss über RJ45-Buchse (Gigabit-Ethernet, 10/100/1000 Base-T)

● Gesamtleistungsaufnahme: ca. 5 W

● WLAN: 2,4 GHz max. 100 mW

230 V, 50 Hz A/C

- 0 °C bis +40 °C

● Maße: 101 mm x 76 mm x 76 mm

● Gewicht: ca. 120 g

- Antennen: drei Antennen, integriert

Voraussetzungen

● 2,4 GHz WLAN-Basisstation nach IEEE 802.11b/g/n, automatische IP-Adressvergabe
● Die WLAN-Basisstation muss die Verschlüsselung nach WPA oder WPA2 unterstützen
- Für erweiterte Mesh-Funktionen: FRITZ!Box mit FRITZ!OS ab 6.90
- Für Ersteinrichtung mit WPS: WPS-fähige WLAN-Basisstation
- Für Ersteinrichtung ohne WPS: Computer mit WLAN, der den WLAN-Verschlüsselungsstandard WPA unterstützt
- Für WLAN-Ersteinrichtung: Wenn in der WLAN-Basisstation der MAC-Adressfi Iter aktiv ist, muss die MAC-Adresse des FRITZ!WLAN Repeaters im MAC-Adressfi Iter als Ausnahme eingetragen werden

Service

Service und Hilfe fi nden Sie auf unseren Internetseiten und in den sozialen Netzwerken:

Service avm.de/service

Handbuch avm.de/handbuecher

Ratgeber avm.de/ratgeber

Updates avm.de/download

Support avm.de/support

Netzwerke

Rechtliche Hinweise und technische Daten fi nden Sie in der FRITZ!Box-Hilfe und im Handbuch.

CE-Erklärung

Hiermit erklärt AVM, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2014/53/EU, 2009/125/EG sowie 2011/65/EU befin det.

Die Langfassung der CE-Konformitätserklärung fi nden Sie in englischer Sprache unter http://en.avm.de/ce.

Herstellergarantie

Wir bieten Ihnen als Hersteller dieses Originalprodukts 5 Jahre Garantie auf die Hardware. Die Garantiezeit beginnt mit dem Kaufdatum durch den Erst-Endabnehmer. Sie können die Einhaltung der Garantiezeit durch Vorlage der Originalrechnung oder vergleichbarer Unterlagen nachweisen. Ihre Gewährleistungsrechte aus dem Kaufvertrag sowie gesetzliche Rechte werden durch diese Garantie nicht eingeschränkt.

Wir beheben innerhalb der Garantiezeit auftretende Mängel des Produkts, die nachweislich auf Material- oder Fertigungsfehler zurückzuführen sind. Leider müssen wir Mängel ausschließen, die infolge nicht vorschriftsmäßiger Installation, unsachgemäßer Handhabung, Nichtbeachtung des Handbuchs, normalen Verschleißes oder Defekten in der Systemumgebung (Hard- oder Software Dritter) auftreten. Wir können zwischen Nachbesserung und Ersatzlieferung wählen. Andere Ansprüche als das in diesen Garantiebedingungen genannte Recht auf Behebung von Produktmängeln werden durch diese Garantie nicht begründet.

Wir garantieren Ihnen, dass die Software den allgemeinen Spezifikationen entspricht, nicht aber, dass die Software Ihren individuellen Bedürfnissen entspricht. Versandkosten werden Ihnen nicht erstattet. Ausgetauschte Produkte gehen wieder in unser Eigentum über. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit. Sollten wir einen Garantieanspruch ablehnen, so verjährt dieser spätestens sechs Monate nach unserer Ablehnung.

Für diese Garantie gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).
