Camedia D590 Zoom - Kamera OLYMPUS - Kostenlose Bedienungsanleitung

Produkttyp	Digitalkamera
Marke	Olympus
Modell	Camedia D590 Zoom
Stromversorgung	Lithium-Ionen-Akku LI-12B, Ladegerät LI-10C
Optischer Zoom	3×
Digitalzoom	4× (kontinuierlicher Gesamtzoom 12×)
LCD-Bildschirm	1,8 Zoll
Speichermedium	xD-Picture Card (16 MB bis 512 MB)
Szenenmodi	10 Modi (darunter Nacht, Selbstporträt, Küche)
Anschlüsse	USB, TV-Ausgang, PictBridge
Videoaufnahme	Ja
Integrierter Blitz	Ja
Lieferumfang	Kamera, Akku LI-12B, Ladegerät LI-10C, USB-Kabel, Trageriemen, CD-ROM (erweitertes Handbuch), Garantiekarte
Sicherheitshinweise	Nicht Wasser aussetzen, nur empfohlenes Zubehör verwenden
Reinigung	Vor Reinigung abklemmen, mit feuchtem Tuch abwischen
Mitgelieferte Software	OLYMPUS Master (auf CD-ROM)

Häufig gestellte Fragen - Camedia D590 Zoom OLYMPUS

Wie lade ich den Akku?

Schließen Sie das Ladegerät LI-10C an eine Steckdose an und setzen Sie den Akku LI-12B in das Ladegerät ein. Die rote Anzeige zeigt den Ladevorgang an und wird grün, wenn der Ladevorgang abgeschlossen ist (ca. 2 Stunden).

Wie lege ich die Speicherkarte ein?

Öffnen Sie die Abdeckung des Akku-/Kartenfachs, legen Sie die xD-Picture Card richtig herum ein und schieben Sie sie bis zum Einrasten hinein. Schließen Sie die Abdeckung durch Gleiten.

Wie mache ich ein Foto?

Schalten Sie die Kamera ein, indem Sie den Schalter auf ON schieben. Rahmen Sie das Motiv auf dem LCD-Bildschirm, drücken Sie den Auslöser halb durch für den Fokus (grüne Anzeige leuchtet konstant), dann drücken Sie ihn ganz durch, um das Foto zu machen.

Was tun, wenn auf dem Bildschirm 'AKKU LEER' erscheint?

Der Akku ist entladen. Laden Sie ihn mit dem Ladegerät LI-10C auf oder ersetzen Sie ihn durch einen geladenen LI-12B Akku.

Wie übertrage ich Fotos auf einen Computer?

Installieren Sie die Software OLYMPUS Master von der mitgelieferten CD-ROM. Verbinden Sie die Kamera über das USB-Kabel mit dem Computer und folgen Sie den Anweisungen der Software, um die Bilder zu übertragen.

Wie verwende ich den Zoom?

Verwenden Sie den Zoomregler zum Wechseln zwischen Weitwinkel und Tele. Der 3-fache optische Zoom kann mit dem 4-fachen Digitalzoom für einen kontinuierlichen Gesamtzoom von 12× kombiniert werden.

Welche Speicherkartentypen sind kompatibel?

Diese Kamera verwendet xD-Picture Cards von 16 MB bis 512 MB. Es wird empfohlen, Karten der Marke Olympus zu verwenden.

Wie reinige ich die Kamera?

Trennen Sie das Netzteil, falls verwendet. Reinigen Sie die Außenseite mit einem feuchten Tuch. Verwenden Sie niemals flüssige Reinigungsmittel, Spray oder organische Lösungsmittel.

Wie stelle ich Datum und Uhrzeit ein?

Beim ersten Einschalten erscheint die Meldung [J/M/T] zum Einstellen von Datum und Uhrzeit. Folgen Sie den Anweisungen im erweiterten Handbuch (CD-ROM), um diese Einstellungen zu konfigurieren.

Wie zeige ich Fotos auf einem Fernseher an?

Schließen Sie die Kamera über das TV-Ausgangskabel (nicht im Lieferumfang) an einen Fernseher an. Schalten Sie die Kamera in den Wiedergabemodus, um die Bilder auf dem Fernsehbildschirm anzuzeigen.

BEDIENUNGSANLEITUNG Camedia D590 Zoom OLYMPUS

Inhalt der Verpackung....81

Funktionen der Kamera....82

Vorsichtsmaßnahmen 85

Allgemeine Vorsichtsmaßnahmen 85

FCC-Vermerk....86

Anbringen des Trageriemens....88

Aufladen des Akkus 89

Einlegen und Herausnehmen des Akkus 90

Einlegen des Akkus ....90

Herausnehmen des Akkus....91

Einlegen und Herausnehmen der Karte....93

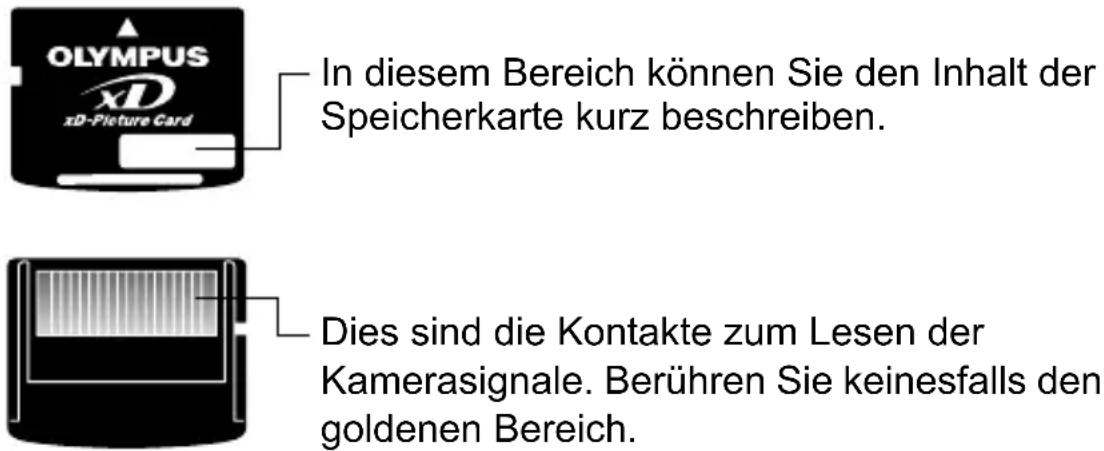

xD-Picture Card 93

Einlegen der Karte 94

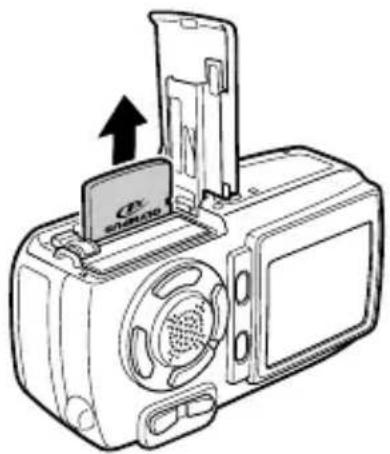

Entfernen der Karte....96

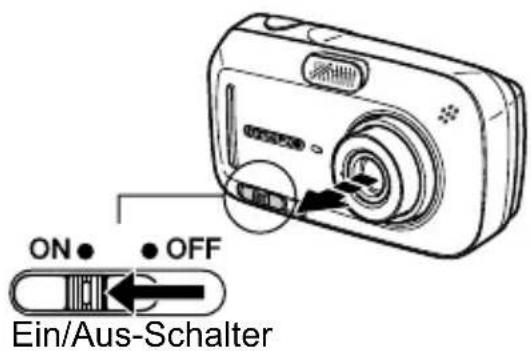

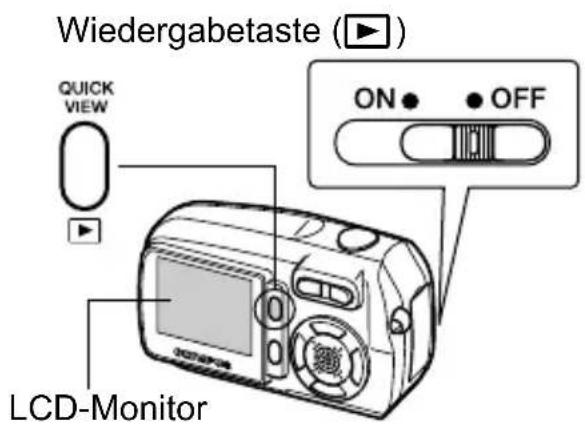

Ein- und Ausschalten der Kamera 97

Beim Aufnehmen von Bildern (Aufnahmemodus)....97

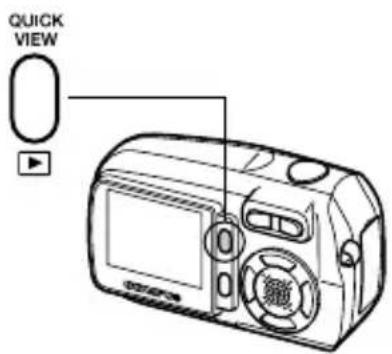

Beim Betrachten von Bildern (Wiedergabemodus)......98

Richtige Kamerahaltung....99

Einzelbildaufnahme....100

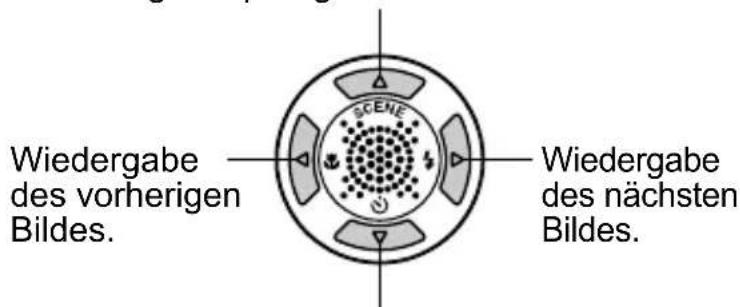

Wiedergabe von Einzelbildern 104

Informationen zu OLYMPUS Master....105

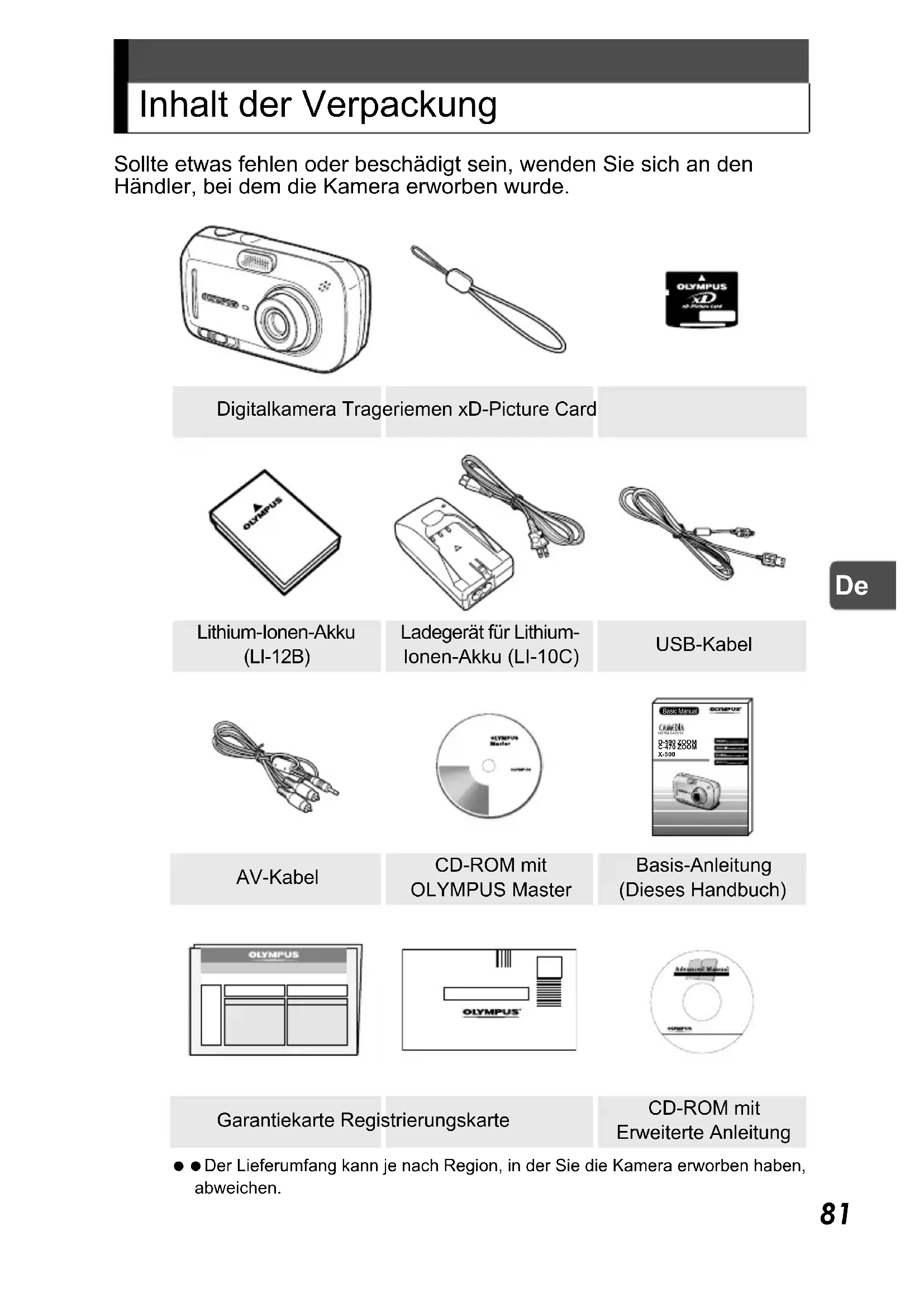

Inhalt der Verpackung

Sollte etwas fehlen oder beschädigt sein, wenden Sie sich an den Händler, bei dem die Kamera erworben wurde.

Digitalkamera Trageriemen xD-Picture Card

Olympus

Lithium-Ionen-Akku (LI-12B)

Ladegerät für Lithium-Ionen-Akku (LI-10C)

CD-ROM mit OLYMPUS Master

Basic Manual COMPUT CableBA D-590 288M E-476 288M X-500

Basis-Anleitung (Dieses Handbuch)

OLYMPUS

Garantiekarte Registrierungskarte

OLYMPUS®

CD-ROM mit Erweiterte Anleitung

- Der Lieferumfang kann je nach Region, in der Sie die Kamera erworben haben, abweichen.

Funktionen der Kamera

Die Kamera verfügt über 10 Motiv Programme.

Zum Fotografieren wählen Sie einfach das gewünschte Motivprogramm und drücken den Auslöser. Die Kamera erledigt den Rest.

NACHTAUFNAHME SELBSTPORTRÄIT SPEISEN

Der gestochen scharfe 1,8" LCD-Monitor erlaubt das Wählen des Bildausschnitts bei der Aufnahme sowie die Wiedergabe der aufgenommenen Bilder.

Die Bilder werden auf der xD-Picture Card gespeichert.

Sie können eine Reihe von Bildern für eine Panoramamontage aufnehmen.

Sie können Bildserien aufnehmen.

Sie können auch Filmsequenzen aufnehmen.

Die Kamera kann die Bilder auf einem Fernsehgerät wiedergeben.

Bei Anschluss der Kamera an einen Computer oder Drucker...

Sie können auf der Karte gespeicherte Bilddaten mit der Software auf der mitgelieferten CD-ROM übertragen oder wiedergeben.

Wenn Sie die Kamera an einen PictBridge-kompatiblen Drucker (Direktdruckfunktion) anschließen, können Sie Ihre Bilder auch ohne Computer sofort ausdrucken.

Mit dem 3× optischen Zoom und Digitalzoom (übergangsloser 12× Gesamtzoom) können Sie sehr nahe an das Motiv heranzoomen.

3× optischer Zoom 12× (übergangsloser Gesamtzoom)

Einzelheiten zur Bedienung und zum professionellen Einsatz der Kamera finden Sie in der Erweiterte Anleitung (im PDF-Format auf der beigelegten CD-ROM), wo auch die Installation der mitgelieferten Software, Fehlermeldungen und die Fehlersuche beschrieben werden.

Für Kunden in Nord- und Südamerika

Für Kunden in den USA

Konformitätserklärung

Modellnummer : D-590 ZOOM, C-470 ZOOM, X-500

Markenname : OLYMPUS

Verantwortlicher Hersteller : OLYMPUS IMAGING AMERICA INC.

Anschrift : Two Corporate Center Drive, PO Box 9058, Melville, NY 11747-9058 U.S.A.

Telefonnummer : 1-631-844-5000

Auf Übereinstimmung mit den FCC-Bestimmungen geprüft. FÜR DEN HEIM- UND BÜROGEBRAUCH

Dieses Gerät erfüllt die Auflagen unter Abschnitt 15 der FCC-Bestimmungen. Das Betreiben dieses Geräts ist zulässig, wenn die beiden nachfolgend genannten Auflagen erfüllt werden:

(1) Von diesem Gerät dürfen keine schädlichen Störeinstreuungen ausgehen.
(2) Dieses Gerät muss die Einwirkung von Störeinstreuungen zulassen.

Dies schließt Störeinstreuungen ein, welche Beeinträchtigungen der Funktionsweise oder Betriebsstörungen verursachen können.

Für Kunden in Kanada

Dieses digitale Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Vorschriften für Geräte, die Störeinstreuungen verursachen.

Für Kunden in Europa

Das „CE“-Zeichen bestätigt, das dieses Produkt mit den europäischen Bestimmungen für Sicherheit, Gesundheit, Umweltschutz und Personenschutz übereinstimmt. Mit dem „CE“-Zeichen versehene Kameras sind für den europäischen Markt bestimmt.

Warenzeichen

• IBM ist ein eingetragenes Warenzeichen der International Business Machines Corporation.
• Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.
  • Macintosh ist ein eingetragenes Warenzeichen von Apple Computer Inc.
• Alle weiteren Firmen- und Produkteigennamen sind eingetragene Warenzeichen/Warenzeichen der jeweiligen Rechteinhaber.

• Die Bilddatenverwaltung dieser Kamera unterstützt die DCF-Norm „Design Rule for Camera File System“ der JEITA (Japan Electronics and Information Technology Industries Association).

• Dieses Handbuch beschreibt die grundlegenden Bedienvorgänge zum Aufnehmen von Bildern und Wiedergeben der aufgenommenen Bilder. Detaillierte Funktions- und Vorgangsbeschreibungen finden Sie in der Erweiterte Anleitung (CD-ROM).

• Lesen Sie die Handbücher vor Gebrauch der Kamera bitte aufmerksam durch. Wenn Sie wichtige Aufnahmen machen möchten, beispielsweise auf einer Auslandsreise, vergewissern Sie sich vorher anhand einiger Probeaufnahmen, dass die Kamera einwandfrei arbeitet.
  ● Die in diesem Handbuch abgedruckten Abbildungen (LCD-Monitorbild und Kamera) können vom tatsächlichen Aussehen abweichen.

Vorsichtsmaßnahmen

Bevor Sie die Kamera in Gebrauch nehmen, lesen Sie bitte die folgenden Vorsichtsmaßnahmen sowie auch die „Vorsichtsmaßnahmen“ zum Gebrauch im Erweiterte Anleitung.

VORSICHT

STROMSCHLAGGEFAHR NICHT ÖFFNEN

VORSICHT: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU VERRINGERN, DIE ABDECKUNG (ODER RÜCKWAND) NICHT ENTFERNEN. ES BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN TEILE IM INNEREN. ÜBERLASSEN SIE WARTUNGSARBEITEN DEM QUALIFIZIERTEN OLYMPUS-WARTUNGSPERSONAL.

Ein Blitzsymbol in einem Dreieck warnt vor dem Vorhandensein nicht isolierter Spannungspunkte im Produkt, die einen schweren elektrischen Schlag verursachen können.

Ein Ausrufezeichen in einem Dreieck macht auf wichtige Betriebs- und Wartungsanweisungen in der das Produkt begleitenden Dokumentation aufmerksam.

WARNUNG!

ZUR VERMEIDUNG VON BRAND- ODER STROMSCHLAGGEFAHR DIESES PRODUKT NIEMALS WASSER AUSSETZEN ODER IN EINER UMGEBUNG MIT HOHEN FEUCHTIGKEITSWERTEN BETREIBEN.

Allgemeine Vorsichtsmaßnahmen

• Lesen Sie alle Anweisungen — Lesen Sie alle Bedienungsanweisungen, bevor Sie das Produkt in Gebrauch nehmen.
• Bewahren Sie diese Anweisungen gut auf — Bewahren Sie alle die Sicherheit und den Betrieb betreffenden Anweisungen für spätere Bezugnahme gut auf.
• Beachten Sie Warnhinweise — Lesen und beachten Sie alle Warnschilder am Produkt sowie alle Warnhinweise in der Dokumentation.
• Den Anweisungen folgen — Folgen Sie allen mit dem Produkt gelieferten Anweisungen.
• Reinigung — Ziehen Sie vor Reinigungsarbeiten am Produkt stets den Netzstecker. Verwenden Sie für Reinigungszwecke ausschließlich ein feuchtes Tuch. Keinesfalls flüssige Reinigungsmittel, Sprays oder organische Lösungsmittel zum Reinigen dieses Produkts verwenden.
• Zubehörteile — Verwenden Sie zu Ihrer Sicherheit und zur Vermeidung von Geräteschäden ausschließlich von Olympus empfohlene Zubehörteile.
• Wasser und Feuchtigkeit — Verwenden Sie dieses Produkt niemals in der Nähe von Wasser (Badewanne, Waschbecken in der Küche, Wäschetrog, feuchter Keller, Schwimmbecken oder im Regen).
• Einsatzort — Zur Vermeidung von Schäden am Produkt und Verhütung von Körperverletzungen legen oder montieren Sie dieses Produkt niemals auf eine instabile Unterlage (Ständer, Stativ, Halterung, Tisch oder Karren). Verwenden Sie ein Stativ, ein Gestell oder eine Halterung, das/die ausreichend stabil ist. Folgen Sie den Anweisungen, die eine sichere Montage des Produkts beschreiben, und verwenden Sie ausschließlich Vorrichtungen, die vom Hersteller empfohlen werden.

• Stromversorgung — Schließen Sie dieses Produkt nur an die auf dem Produktschild angegebene Stromversorgung an. Wenn Sie sich bezüglich der Netzanschlusswerte in Ihrer Wohnung nicht im Klaren sind, erkundigen Sie sich bitte beim örtlichen Energieversorgungsunternehmen. Wie Sie das Produkt mit einem Akku betreiben, ist in den Bedienungsanweisungen beschrieben.

• Erdung, Polung — In gewissen Ländern ist für den Netzbetrieb des Produkts ein Netzteil mit einem gepolten Netzstecker vorgeschrieben (ein Stecker, bei dem eine Kontaktklinge breiter ist als die andere). Dieses Sicherheitsmerkmal sorgt dafür, dass der Stecker nur in einer Ausrichtung in die Steckdose passt. Sollte sich der Stecker nicht einstecken lassen, drehen Sie ihn um und stecken ihn dann erneut ein. Sollte der Stecker noch immer nicht passen, lassen Sie die Steckdose von einem Elektrofachmann durch eine geeignete ersetzen.

• Schutz des Netzkabels — Das Netzkabel sollte so verlegt werden, dass niemand darauf tritt. Stellen Sie niemals einen schweren Gegenstand auf das Netzkabel und achten Sie darauf, dass es nicht um ein Tisch- oder Stuhlbein gewickelt wird. Halten Sie die Netzkabelanschlüsse (Steckdose und Anschluss am Produkt) frei von anderen Netzteilen und Netzkabeln.
• Blitzschlag — Sollte beim Gebrauch eines vorgeschriebenen Netzteils ein Gewitter aufziehen, ziehen Sie sofort den Netzstecker. Um Schäden durch Stromstöße zu vermeiden, ziehen Sie bei Nichtgebrauch den Netzstecker und trennen das Netzteil von der Kamera ab.
• Überlastung — Vermeiden Sie unbedingt eine Überlastung von Steckdosen, Verlängerungskabeln, Mehrfachsteckdosen und anderen Netzanschlusspunkten durch Anschließen zu vieler Netzstecker.
• Fremdkörper, Flüssigkeiten — Zur Vermeidung von Verletzungen durch einen Brand oder elektrischen Schlag bei Berührung eines internen Hochspannungspunkts dürfen keine Gegenstände aus Metall in das Gerät eingeführt werden. Wenn die Gefahr besteht, dass Flüssigkeit verschüttet wird, sehen Sie von einer Verwendung des Produkts ab.
• Wärme — Bewahren Sie dieses Produkt niemals in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder anderen Wärme entwickelnden Geräten (Stereoverstärker u. dgl.) auf.
• Wartung — Überlassen Sie alle Wartungsarbeiten qualifiziertem Fachpersonal. Beim Versuch, die Abdeckungen zu entfernen oder das Produkt zu zerlegen, können Sie sich gefährlichen Hochspannungspunkten aussetzen.
• Schäden, die eine Wartung erfordern — Sollte beim Gebrauch eines vorgeschriebenen Netzteils einer der folgenden Umstände auftreten, ziehen Sie den Netzstecker und lassen das Produkt von qualifiziertem Kundendienstpersonal überprüfen:
  a) Flüssigkeit wurde auf dem Produkt verschüttet oder ein Fremdkörper ist in das Gerät gefallen. b) Das Produkt wurde Wasser ausgesetzt.
  c) Das Produkt arbeitet nicht einwandfrei, obwohl alle Bedienungsanweisungen befolgt wurden. Nehmen Sie Einstellungen nur mit den in den Anweisungen erwähnten Reglern vor, da ein Verstellen anderer Teile einen Schaden mit aufwendiger Instandsetzung durch einen Fachmann zur Folge haben kann.
  d) Das Produkt wurde fallen gelassen oder anderweitig beschädigt.
  e) Das Produkt legt eine merkliche Leistungsänderung an den Tag.
• Ersatzteile — Wenn Ersatzteile erforderlich sind, achten Sie darauf, dass der Kundendienst ausschließlich Teile verwendet, die den Originalteilen entsprechen, wie vom Hersteller empfohlen. Unzulässige Ersatzteile können einen Brand, elektrischen Schlag und andere Gefahren zur Folge haben.
• Sicherheitsprüfung — Bitten Sie den Kundendienst nach Instandsetzungsarbeiten, eine Sicherheitsprüfung auf einwandfreie Funktion des Produkts durchzuführen.

FCC-Vermerk

● ● Funkstörungen

Änderungen und Modifikationen, die vom Hersteller nicht ausdrücklich genehmigt sind, haben ein Erlöschen der Betriebsbefugnis dieses Geräts zur Folge. Dieses Gerät wurde geprüft und als übereinstimmend mit den Einschränkungen für ein Digitalgerät der Klasse B gemäß Abschnitt 15 der FCC-Richtlinien befunden. Diese Einschränkungen sind vorgesehen, einen ausreichenden Schutz gegen schädliche Störungen in Wohnanlagen zu gewährleisten.

Dieses Gerät generiert und nutzt Hochfrequenzenergie und kann solche Energie abstrahlen. Wenn es nicht in Übereinstimmung mit den Anweisungen eingerichtet und betrieben wird, kann es die Funkkommunikation störende Interferenzen erzeugen.

Es wird jedoch nicht dafür garantiert, dass Störungen in bestimmten Einrichtungen nicht auftreten. Sollte das Gerät den Rundfunkempfang (Radio oder Fernsehen) stören, was durch Aus- und Wiedereinschalten des Geräts ermittelt werden kann, wird dem Benutzer empfohlen, durch eine der folgenden Maßnahmen Abhilfe zu schaffen:

• Ausrichten oder Umstellen der Antenne.
• Vergrößern des Abstands zwischen Kamera und Empfänger.
• Anschluss des Geräts an eine Steckdose in einem Versorgungskreis, der von dem des Empfängers getrennt ist.
• Wenn Sie diesbezüglich Hilfe benötigen, wenden Sie sich an Ihren Rundfunkfachmann.
  Die Kamera darf nur über von OLYMPUS gelieferte USB-Kabel mit einem USB-kompatiblen Computer verbunden werden.

Unbefugte Änderungen oder Modifikationen an diesem Gerät haben einen Verfall der Betriebsbefugnis zur Folge.

Rechtliche und andere Vermerke

• Olympus übernimmt keinerlei Haftung für Schäden, durch rechtmäßige Nutzung dieses Geräts erwartete, aber entgangene Gewinne oder jegliche Forderungen einer dritten Person als Folge einer unvorschriftsmäßigen Nutzung dieses Produkts.
• Olympus übernimmt keinerlei Haftung für Schäden oder durch rechtmäßige Nutzung dieses Geräts erwartete, aber entgangene Gewinne als Folge einer Löschung von Bilddaten.

Haftungsausschluss

- Olympus gibt keinerlei Gewährleistungen, ob vertraglich oder gesetzlich, bezüglich jeglichen Inhalts dieser Dokumentation oder Software und haftet unter keinen Umständen für jegliche gesetzliche Gewährleistungen für Durchschnittsqualität oder Tauglichkeit für einen bestimmten Zweck oder für jegliche Folge-, Neben- und unmittelbare Schäden (einschließlich, aber nicht beschränkt auf, Schäden durch entgangene Gewinne, Unterbrechung des Geschäftsbetriebs und Verlust von Geschäftinformationen), die aus der Nutzung oder der Unfähigkeit zur Nutzung der Dokumentation, der Software oder des Geräts entstehen. In gewissen Ländern ist der Ausschluss oder die Einschränkung der Haftung für Folge- oder Nebenschäden nicht zulässig, in welchem Fall die obigen Einschränkungen nicht auf Sie zutreffen.

- Olympus behält sich alle Rechte für dieses Handbuch vor.

WARNUNG

- Unbefugtes Fotografieren oder Verwenden von urheberrechtlich geschütztem Material kann gegen bestehende Urheberrechtsgesetze verstoßen. Olympus haftet nicht für unbefugtes Fotografieren oder andere Handlungen, die gegen die Rechte von Urhebern verstoßen.

Copyright-Vermerk

- ● Alle Rechte vorbehalten. Diese Dokumentation darf ohne die vorherige schriftliche Genehmigung von Olympus weder als Ganzes noch auszugsweise in jeglicher Form oder auf jegliche Weise, ob elektronisch oder mechanisch, einschließlich durch Fotokopieren und Aufzeichnen in beliebigen Datenspeicherungs- und -wiedergewinnungssystemen, vervielfältigt oder verwendet werden. Bezüglich der Nutzung der in dieser Dokumentation enthaltenen Informationen und der Software wird keinerlei Haftung für Schäden gewährleistet, die aus der Nutzung derselben entstehen. Olympus behält sich das Recht vor, die Funktionen und den Inhalt dieser Veröffentlichung oder der Software unverbindlich und ohne Vorankündigung zu ändern.

Anbringen des Trageriemens

1

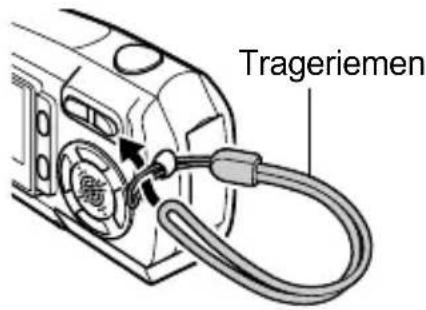

Führen Sie den Trageriemen durch die Trageriemenöse (siehe Abbildung).

Trageriemen

2

Ziehen Sie den Trageriemen straff und achten Sie darauf, dass er sicher befestigt ist und sich nicht lösen kann.

● ● Schwenken Sie die Kamera nicht am Trageriemen hin und her, und ziehen Sie auch nicht übermäßig stark daran, da er dadurch reißen kann.
- Bringen Sie den Trageriemen ordnungsgemäß an, damit er sich nicht lösen kann. Wenn der Trageriemen nicht ordnungsgemäß angebracht wurde und die Kamera herunterfällt, haftet Olympus nicht für die daraus resultierenden Schäden.

Aufladen des Akkus

Diese Kamera arbeitet mit einem Olympus Lithium-Ionen-Akku (LI-12B). Wenn Sie die Kamera kaufen, ist der Akku noch nicht vollständig geladen. Laden Sie den Akku daher erst vollständig auf.

Ladezeit ca. 2 Stunden

1

Stecken Sie das Netzkabel in der durch ① und ② angegebenen Reihenfolge ein.

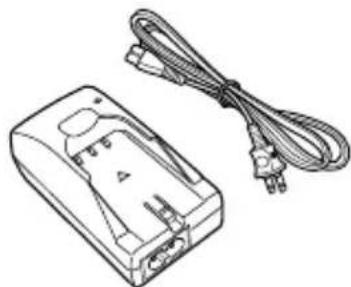

Ladegerät für Lithium-Ionen-Akku (LI-10C) Netzkabel für das Akku-Ladegerät. Netzsteckdose

2

Legen Sie den Akku in das Ladegerät ein.

Die Anzeige am Ladegerät leuchtet rot und der Ladevorgang beginnt. Der Akku ist aufgeladen, sobald die Ladeanzeige grün leuchtet.

Führen Sie den Akku in Pfeilrichtung ein.

Lithium-Ionen- Akku (LI-12B)

Tipps

- Der Olympus Lithium-Ionen-Akku LI-10B (als separates Sonderzubehör erhältlich) kann ebenfalls verwendet werden.

Hinweis

● Verwenden Sie ausschließlich das für den Akku bestimmte Ladegerät.
- Wir empfehlen Ihnen das Mitführen eines Ersatzakkus (als separates Sonderzubehör erhältlich), falls Sie vorhaben, die

Kamera über einen längeren Zeitraum oder in kalten Gebieten zu benutzen.

• Das Ladegerät kann im Bereich von 100 V bis 240 V Wechselstrom (50/60 Hz) verwendet werden. Verwenden Sie keine im Handel für Auslandsreisen angebotenen Spannungswandler, da das Ladegerät durch diese Geräte beschädigt werden könnte.
• Wenn Sie das Ladegerät im Ausland benutzen, benötigen Sie eventuell einen Adapterstecker, um den Stecker an die Form der dortigen Steckdosen anzupassen. Einzelheiten dazu erfahren Sie bei Ihrem Elektrogeschäft oder Reisebüro.

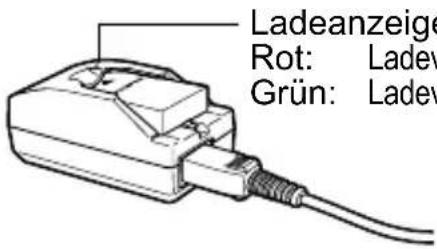

Ladeanzeige Rot: Ladev Grün: Ladev

Ladeanzeige

Rot: Ladevorgang

Grün: Ladevorgang ist beendet.

Einlegen und Herausnehmen des Akkus

Diese Kamera arbeitet mit einem Olympus Lithium-Ionen-Akku.

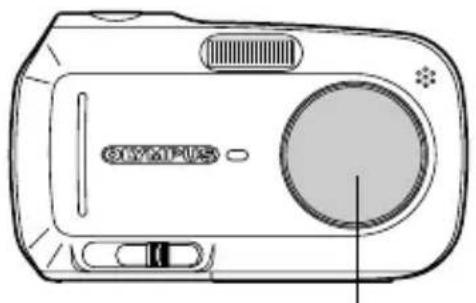

Überprüfen Sie folgende Punkte, bevor Sie die Kamera einschalten:

①Der Objektivschutzschieber ist geschlossen.
②Der LCD-Monitor ist abgeschaltet.

①Objektivschutzschieber ②LCD-Monitor

Einlegen des Akkus

1

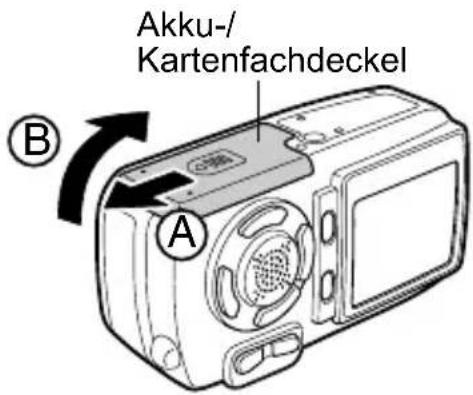

Schieben Sie den Akku-/Kartenfachdeckel in Richtung Ⓐ.

Der Deckel wird dadurch entriegelt und kann in Richtung Ⓑ aufgeklappt werden.

Hinweis

● ● Schieben Sie den Deckel mit der Fingerkuppe. Verwenden Sie nicht die Fingernägel. Sie könnten sich sonst verletzen.

Akku-/Kartenfachdeckel A B

2

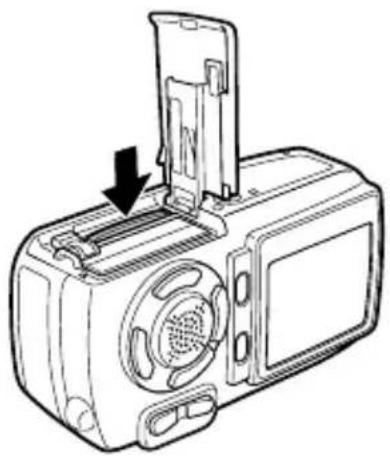

Richten Sie den Akku wie dargestellt aus. Schieben Sie den Akku in das Fach, bis er am Akku-Entriegelungsknopf einrastet.

Hinweis

- Wenn der Akku nicht mit korrekter Ausrichtung eingesetzt wurde, kann der Akku-/Kartenfachdeckel nicht geschlossen werden.

Akku-verriegelung

Akku gelung

3

Klappen Sie den Akku-/Kartenfachdeckel in Richtung © zu und schieben Sie ihn dann in Richtung Ⓓ.

• Versuchen Sie nicht, den Deckel mit Gewalt zu schließen. Der Deckel lässt sich problemlos schließen, wenn der Akku in korrekter Ausrichtung eingelegt wurde. Wenn sich der Deckel nicht problemlos schließen lässt, prüfen Sie, ob der Akku falsch herum eingesteckt wurde.
• Angaben zur Anzahl der speicherbaren Bilder bei Verwendung eines neuen Akkus finden Sie im separaten Erweiterte Anleitung (CD-ROM) unter „6. Anhang, Technische Daten der Kamera“.

Hinweis

• In den unten genannten Fällen wird durchgehend Strom verbraucht. Dadurch wird der Akku schneller entladen.
• Bei wiederholten Zoomeinstellungen.
• Wenn wiederholt der Autofokus aktiviert wird, indem der Auslöser halb heruntergedrückt wird.
• Wenn die Kamera an einem Computer oder Drucker angeschlossen ist.

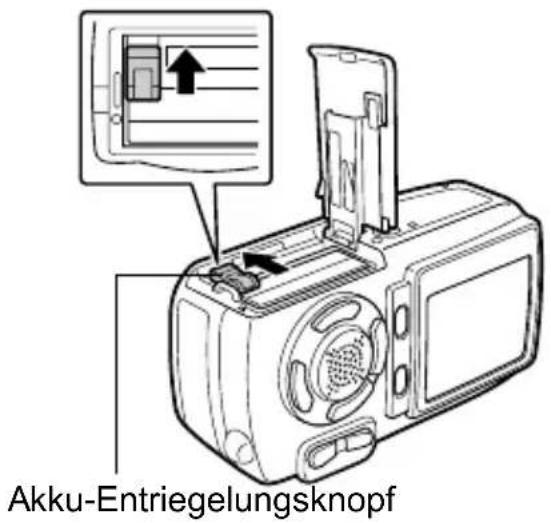

Herausnehmen des Akkus

1

Schieben Sie den Akku-/Kartenfachdeckel in Richtung Ⓐ.

Der Deckel wird dadurch entriegelt und kann in Richtung Ⓑ aufgeklappt werden.

Akku-/Kartenfachdeckel A B

Hinweis

- ● Schieben Sie den Deckel mit der Fingerkuppe. Verwenden Sie nicht die Fingernägel. Sie könnten sich sonst verletzen.

2

Schieben Sie den Akku-Entriegelungsknopf in Pfeilrichtung.

Der Akku springt ein wenig heraus.

Akku-Entriegelungsknopf

De

3

Ziehen Sie den Akku heraus.

Klappen Sie den Akku-/Kartenfachdeckel in Richtung © zu und schieben Sie ihn dann in Richtung Ⓓ.

Einlegen und Herausnehmen der Karte

xD-Picture Card

Diese Kamera speichert die Bilder auf einer xD-Picture Card. Die Bezeichnung „Karte“ oder „Speicherkarte“ bezieht sich in diesem Handbuch auf das Fabrikat xD-Picture Card.

In diesem Bereich können Sie den Inhalt der Speicherkarte kurz beschreiben.

Dies sind die Kontakte zum Lesen der Kamerasignale. Berühren Sie keinesfalls den goldenen Bereich.

Kompatible Karten xD-Picture Card (16 MB bis 512 MB)

De

Hinweis

• Diese Kamera kann ggf. eine Karte eines Fremdherstellers oder eine Karte, die mittels eines anderen Geräts (z. B. auf einem Computer) formatiert wurde, nicht identifizieren. Eine Karte muss vor dem Gebrauch zunächst in dieser Kamera formatiert werden. Einzelheiten finden Sie in der Erweiterte Anleitung auf Ihrer CD-ROM.
• Wenn die Karte eines Fremdherstellers verwendet wird, können einige Kamerafunktionen nicht ausgeführt werden. Wir empfehlen den Einsatz von Olympus-Karten für diese Kamera.

Einlegen der Karte

Diese Kamera speichert Bilddaten auf einer xD-Picture Card. Bilder können nur gespeichert werden, wenn eine Karte in der Kamera eingelegt ist.

Überprüfen Sie folgende Punkte, bevor Sie die Karte einlegen oder herausnehmen:

①Der Objektivschutzschieber ist geschlossen.
②Der LCD-Monitor ist abgeschaltet.

①Objektivschutzschieber ②LCD-Monitor

Schieben Sie den Akku-/Kartenfachdeckel in Richtung Ⓐ.

Der Deckel wird dadurch entriegelt und kann in Richtung Ⓑ aufgeklappt werden.

Akku-/Kartenfachdeckel A B

Hinweis

- Schieben Sie den Deckel mit der Fingerkuppe. Verwenden Sie nicht die Fingernägel. Sie könnten sich sonst verletzen.

2

Richten Sie die Karte wie in der Abbildung aus und schieben Sie sie in das unter Federdruck stehende Kartenfach.

Sie wird von selbst verriegelt, wenn Sie sie vollständig hineinschieben.

Karte ST-04130

Tipps

- ● Schieben Sie die Karte so weit wie möglich ein.

Hinweis

• Beachten Sie die Einsteckrichtung der Karte. Wenn Sie die Karte falsch herum oder schräg einführen, kann der Kontaktbereich der Karte beschädigt werden oder die Karte verklemmt sich.
• Wenn die Karte nicht vollständig eingeschoben wird, können u. U. keine Daten auf die Karte gespeichert werden.

3

Klappen Sie den Akku-/Kartenfachdeckel in Richtung © zu und schieben Sie ihn dann in Richtung Ⓓ.

1 Öffnen Sie den Akku-/Kartenfachdeckel.

2 Drücken Sie die Karte zum Entriegeln vorsichtig hinein und nehmen Sie den Finger dann langsam von der Karte, um sie langsam herausgleiten zu lassen.

Die Karte springt ein wenig heraus.

• ● Drücken Sie nicht mit harten oder spitzen Gegenständen (Kugelschreiber u. dgl.) auf die Karte.
• Wenn Sie Ihren Finger zu schnell von der Karte nehmen, nachdem Sie diese hineingedrückt haben, kann es passieren, dass die Karte unvermittelt herausspringt.

3 Entnehmen Sie die Karte.

Hinweis

- Öffnen Sie niemals den Akku-/Kartenfachdeckel, solange die Kamera eingeschaltet ist. Dadurch können alle auf der Karte gespeicherten Daten verloren gehen. Diese Daten können nicht mehr wiederhergestellt werden.

- Bringen Sie keine Aufkleber an den Speicherkarten an. Dies kann ein Verklemmen der Karte in der Kamera verursachen, so dass die Karte nicht ausgeworfen wird.

Ein- und Ausschalten der Kamera

Die Kamera wird im „Aufnahmemodus“ und „Wiedergabemodus“ auf unterschiedliche Weise eingeschaltet.

Tipps

- Wenn Sie die Kamera zum ersten Mal verwenden, erscheint die Meldung [T/M/J] auf dem Monitor. Eine detaillierte Beschreibung des Einstellvorgangs finden Sie im separaten Erweiterte Anleitung (CD-ROM).

Hinweis

- Bei eingeschalteter Kamera dürfen Sie niemals den Akku-/Kartenfachdeckel öffnen, die Batterie einlegen bzw. herausnehmen oder das Netzteil anschließen bzw. trennen. Dadurch können die auf der Karte gespeicherten Daten verloren gehen. Diese Daten können nicht mehr wiederhergestellt werden.

Beim Aufnehmen von Bildern (Aufnahmemodus)

So wird die Kamera eingeschaltet

Schieben Sie den Ein/Aus-Schalter bis zur Position ON.

Der Objektivschutzschieber öffnet sich, das Objektiv wird ausgefahren, und das Motiv erscheint auf dem LCD-Monitor.

Falls das Objektiv auch bei geöffnetem Objektivschutzschieber nicht ausgefahren wird, steht der Ein/Aus-Schalter vielleicht nicht richtig auf Position ON. Schieben Sie den Ein-/Aus-Schalter korrekt auf Position ON.

ON • OFF Ein/Aus-Schalter

• ● Um Akkukapazität zu sparen, wechselt die Kamera automatisch in den Ruhemodus und stellt ihren Betrieb ein, wenn innerhalb von 3 Minuten kein Bedienungsschritt erfolgt. Drücken Sie eine beliebige Taste oder den Zoomregler, um die Kamera wieder zu aktivieren.
• Um Akkukapazität zu sparen, schaltet sich die Kamera automatisch nach etwa 15 Minuten aus, wenn kein Bedienungsschritt erfolgt. Zum Wiedereinschalten der Kamera schieben Sie den Ein/Aus-Schalter einmal bis zur Position OFF, wie unter „So wird die Kamera ausgeschaltet“ beschrieben, und schalten die Kamera dann wieder ein.

So wird die Kamera ausgeschaltet

Schieben Sie den Ein/Aus-Schalter, bis ein leises Klickgeräusch zu hören ist. Nachdem das Objektiv eingefahren wurde, schieben Sie den Ein/Aus-Schalter bis zur Position OFF.

Der LCD-Monitor schaltet ab.

ON • OFF Schalter nicht weiter schieben. Nach Einfahren des Objektivs ON • OFF Auf OFF schieben.

Hinweis

● ● Schieben Sie den Ein/Aus-Schalter nicht sofort bis zur Position OFF. Die Kamera kann dadurch beschädigt werden.

Beim Betrachten von Bildern (Wiedergabemodus)

So wird die Kamera eingeschaltet

Wenn sich der Ein/Aus-Schalter auf der Position OFF befindet, die Taste Wiedergabe (▶) drücken.

Das zuletzt von Ihnen aufgenommene Bild wird angezeigt.

Wiedergabetaste (▶) QUICK VIEW ON • OFF LCD-Monitor

? Tipps

• ● Um Akkukapazität zu sparen, schaltet sich die Kamera automatisch nach etwa 3 Minuten aus, wenn kein Bedienungsschritt erfolgt.
• Wenn die Wiedergabetaste im Aufnahmemodus gedrückt wird, kann die Kamera die Bilder anzeigen (QUICK VIEW).
  Zum erneuten Aktivieren des Aufnahmemodus drücken Sie die Wiedergabetaste oder drücken den Auslöser halb nach unten.

So wird die Kamera ausgeschaltet

Drücken Sie die Wiedergabetaste (▶) ein weiteres Mal.

Der LCD-Monitor schaltet ab.

QUICK VIEW

Richtige Kamerahaltung

Halten Sie die Kamera mit beiden Händen und legen Sie die Ellbogen am Körper an, um eine möglichst stabile Kamerahaltung zu gewährleisten. Es kann zu Kameraverwacklung kommen, wenn Sie Ihre Arme ausstrecken oder die Ellbogen nicht am Körper halten.

Querformat

Falsche Kamerahaltung

Achten Sie darauf, dass Finger, Trageriemen usw. den Blitz, das Objektiv und das Mikrofon nicht verdecken.

Einzelbildaufnahme

Im folgenden Abschnitt wird beschrieben, wie Sie Bilder mithilfe des LCD-Monitors aufnehmen.

Grüne LED Blitzbereitschaft/ Blitz- Ladevorgang Karten- Zugriffsymbol [ ] HQ2272X1104 38 AF-Markierung

Weitere Einzelheiten zu den Anzeigen auf dem LCD-Monitor finden Sie in der Erweiterte Anleitung auf Ihrer CD-ROM.

De

1

Schieben Sie den Ein/Aus-Schalter bis zur Position ON.

Wenn Sie die Kamera einschalten, öffnet sich der Objektivschutzschieber, das Objektiv fährt aus und der LCD-Monitor schaltet sich automatisch ein.

Falls das Objektiv auch bei geöffnetem Objektivschutzschieber nicht ausgefahren wird, steht der Ein/Aus-Schalter vielleicht nicht richtig auf Position ON. Schieben S auf Position ON.

ON OFF Ein/Aus-Schalter

Überzeugen Sie sich, dass auf dem LCD-Monitor die Akkuladezustandsanzeige ☐ (grün) zu sehen ist.

Akkuladezustand HQ 2272×1104 20

Akkuladezustand

Die Akkuladezustandsanzeige ändert sich wie folgt.

Leuchtet (grün) Sie können Aufnahmen erstellen.

Der Akku ist nahezu erschöpft. Ersetzen Sie ihn durch einen aufgeladenen Ersatzakku oder laden Sie den Akku auf.

Der Akku ist erschöpft. Ersetzen Sie ihn durch einen aufgeladenen Ersatzakku oder laden Sie den Akku auf.

3

Richten Sie die AF-Markierung auf das Motiv.

Die Anzahl der verbleibenden Bilder wird auf dem LCD-Monitor angezeigt.

Tipps

Wenn das LCD-Monitorbild schwer erkennbar ist:

● Durch helles Licht, wie beispielsweise direkt einfallendes Sonnenlicht, können senkrechte Streifen auf dem LCD-Monitor entstehen.
- Wenn das Motiv besonders helle Lichtpunkte enthält, können diese auf dem LCD-Monitor ggf. als senkrechte Leuchtstreifen abgebildet werden. Dies hat keine Auswirkung auf die aufgenommenen Bilder.

AF-Markierung HQ 2272x1104 Anzahl der verbleibenden Bilder

4

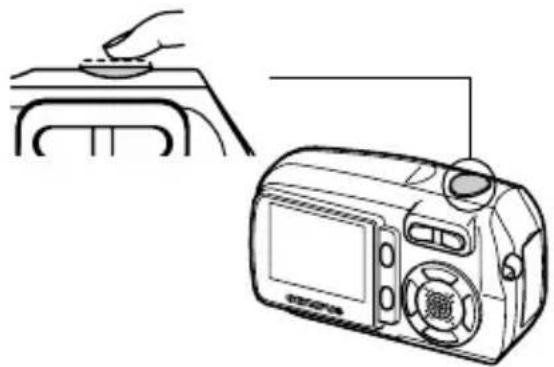

Drücken Sie den Auslöser halb nach unten.

Sobald Schärfe und Belichtung gespeichert sind, leuchtet die grüne LED ununterbrochen.

• ● Bei auslösebereitem Blitz leuchtet die Blitzbereitschaftsanzeige.
• Wenn die grüne LED blinkt, ist die Schärfe noch nicht gespeichert. Drücken Sie den Auslöser nochmals halb nach unten.

De

5

Drücken Sie den Auslöser vollständig (bis zum Anschlag) nach unten, um das Bild aufzunehmen.

Das Bild wird auf der Karte gespeichert.

• Das Karten-Zugriffsymbol (↔) auf dem LCD-Monitor blinkt rot, während das Bild auf der Karte gespeichert wird.
• Während das Karten-Zugriffsymbol (↔) auf dem LCD-Monitor blinkt, dürfen Sie niemals den Akku-/Kartenfachdeckel öffnen, die Batterie einlegen bzw. herausnehmen oder das Netzteil anschließen bzw. trennen. Das gerade aufgenommene Bild wird sonst u. U. nicht gespeichert und auch auf der Karte gespeicherte Bilddaten können verloren gehen.

● Speichersegmente

Die Speichersegmente leuchten auf, wenn Sie ein Bild aufnehmen. Wenn die Speichersegmente leuchten, speichert die Kamera das Bild auf der Karte. Wenn die Speichersegmente vollständig aufleuchten (siehe rechts), sind keine weiteren Aufnahmen möglich. Bevor Sie das nächste Bild aufnehmen, müssen Sie warten, bis die Speichersegmente nicht mehr leuchten.

HQ 2272×1704

Speichersegmente

Zum Ausschalten der Kamera schieben Sie den Ein/Aus-Schalter, bis ein leises Klickgeräusch zu hören ist. Nachdem das Objektive eingefahren wurde, schieben Sie den Ein/Aus-Schalter bis zur Position OFF.

ON • OFF Schalter nicht weiter schieben. Nach Einfahren des Objektivs ON • OFF Auf OFF schieben.

Der LCD-Monitor schaltet ab.

Hinweis

● ● Schieben Sie den Ein/Aus-Schalter nicht sofort bis zur Position OFF. Die Kamera kann dadurch beschädigt werden.

Wiedergabe von Einzelbildern

Wenn der Wiedergabemodus aktiviert ist, wird das zuletzt aufgenommene Bild auf dem LCD-Monitor angezeigt.

1

Wenn sich der Ein/Aus-Schalter auf der Position OFF befindet, die Taste Wiedergabe (▶) drücken.

Der Wiedergabemodus wird ausgewählt, und das zuletzt aufgenommene Bild wird auf dem LCD-Monitor angezeigt.

Wiedergabetaste (▶) QUICK VIEW ON • OFF LCD-Monitor

Tipps

• ● Wenn sich die Kamera im Aufnahmemodus befindet, werden beim Drücken der Wiedergabetaste die Bilder angezeigt. (QUICK VIEW)
  ● Die Aufnahmeinformationen auf dem LCD-Monitor werden nach 3 Sekunden ausgeblendet.

2

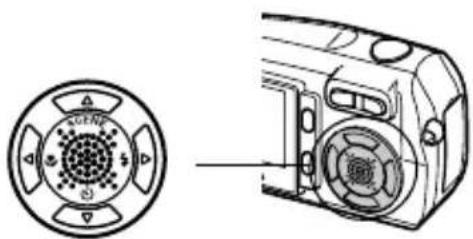

Drücken Sie ⚠️, ⚡️, ⚙️ oder ⚙️ (Pfeiltasten), um die Bilder durchzublättern.

Wiedergabesprung um 10 Bilder rückwärts.

Wiedergabe des vorherigen Bildes. SCENE Wiedergabe des nächsten Bildes.

Wiedergabesprung um 10 Bilder vorwärts.

Drücken Sie die Wiedergabetaste (▶), um die Kamera auszuschalten.

Tipps

• Wenn beim Fotografieren ein Bild durch Drücken der Wiedergabetaste angezeigt wurde, kann die Kamera folgendermaßen wieder in den Aufnahmemodus zurückgeschaltet werden.
  Drücken Sie die Wiedergabetaste oder drücken Sie den Auslöser halb nach unten.

Informationen zu OLYMPUS Master

OLYMPUS Master ist eine Anwendungssoftware, mit der Sie die aufgenommenen Bilder auf Ihrem Computer bearbeiten und verwalten können.

Mit dieser Software können Sie Ihre Bilder ordnen und verwalten, wie Sie es auch in Fotoalben tun würden. Sie können die Bilder auch einfach von der Kamera übertragen und dann nach Belieben bearbeiten oder ausdrucken.

OLYMPUS Master Hauptmarkt Upgrade Bilder übertragen Bilder sichern Bilder durchsuchen Bilder drucken Erstellen & Teilen

In der separaten Erweiterte Anleitung finden Sie detaillierte Informationen zu den folgenden Themen.

Hinweis: Die Erweiterte Anleitung befindet sich auf der CD-ROM.

• Installieren der OLYMPUS Master-Software.
- Anschließen der Kamera an Ihren Computer.
- Übertragen der Bilder von der Kamera zu Ihrem Computer.
- Wiedergabe der Bilder und Filmsequenzen auf Ihrem Computer.

In OLYMPUS Master können Sie die Benutzer der Kamera und OLYMPUS Master online registrieren. Wenn Sie die Benutzer registriert haben, können Sie Informationen zu Software und Firmware abrufen.

Weitere Einzelheiten zu den Funktionen der OLYMPUS Master-Software finden Sie in der „Hilfe“ und der Bedienungsanleitung von OLYMPUS Master.

OLYMPUS IMAGING CORP.
