Produkttyp	Elektrische Kettensäge
Marke	Einhell
Modell	KSE 1435
Nennleistung	1450 W
Maximale Schnittlänge	35 cm
Kettengeschwindigkeit	22 m/s
Öltankkapazität	85 ml
Gewicht ohne Schiene und Kette	3,6 kg
Schallleistungspegel	100 dB(A)
Schalldruckpegel	94 dB(A)
Vibration hinterer Handgriff	4,2 m/s²
Vibration vorderer Handgriff	3,14 m/s²
Kettenbremse	Ja, Stoppzeit < 0,1 s
Automatische Schmierung	Ja, einstellbar
Kettenspannung	Einstellbar über Spannschraube
Handschutz	Vorne und hinten
Zweihandsicherheit	Ja
Schiene und Kette	Nicht montiert, separat geliefert
Ersatzschiene	Ref. 45.001.31
Ersatzkette	Ref. 45.001.11
Wartung	Reinigung der Gitter, regelmäßige Schmierung, Kettenschärfen
Garantie	12 Monate

Häufig gestellte Fragen - KSE 1435 EINHELL

Wie spanne ich die Kette der KSE 1435?

Trennen Sie das Gerät vom Netz. Drehen Sie die Kettenspannschraube (6) im Uhrzeigersinn mit einem Kreuzschlitzschraubendreher, bis die Kette richtig gespannt ist. Die Kette sollte in der Mitte der Schiene etwa 5 mm angehoben werden können. Ziehen Sie dann die Schraube (16a) fest, um die Abdeckung zu fixieren.

Wie fülle ich Kettenöl nach?

Reinigen Sie den Öltankdeckel (3) vor dem Öffnen. Füllen Sie umweltfreundliches Kettenöl ein, bis die Füllstandsanzeige (21) voll ist. Verwenden Sie niemals Altöl.

Was tun, wenn die Kette nicht geschmiert wird?

Überprüfen Sie den Ölstand. Wenn die automatische Schmierung nicht funktioniert, reinigen Sie den Ölauslasskanal (4), die Spannbohrung (14) und den Ölkanal. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie funktioniert die Kettenbremse?

Die Kettenbremse wird durch den vorderen Handschutz (2) ausgelöst. Bei einem Rückschlag wird der Handschutz nach vorne geschoben und stoppt die Kette in weniger als 0,1 Sekunden. Zum Lösen ziehen Sie den Handschutz nach hinten, bis er vertikal einrastet.

Welches Öl soll ich für die Kette verwenden?

Verwenden Sie ausschließlich umweltfreundliches Kettenöl. Verwenden Sie niemals Altöl. Die Lebensdauer von Kette und Schiene hängt von der Qualität des Öls ab.

Wie vermeide ich einen Rückschlag?

Sägen Sie niemals mit der Schienenspitze. Halten Sie die Kette scharf und richtig gespannt. Beginnen Sie den Schnitt immer mit laufender Kette. Verwenden Sie den Krallenanschlag als Drehpunkt. Sägen Sie nicht oberhalb der Schulterhöhe.

Wie hoch ist die Leistung der KSE 1435?

Die Nennleistung beträgt 1450 W. Die Kettengeschwindigkeit erreicht 22 m/s, bei einer maximalen Schnittlänge von 35 cm.

Wie reinige und warte ich die Säge?

Trennen Sie das Gerät vor der Wartung vom Netz. Reinigen Sie die Lüftungsgitter. Reinigen Sie nach jedem Gebrauch die Kette und die Schiene. Schärfen Sie die Kette regelmäßig. Lagern Sie die Säge an einem trockenen Ort, der für Kinder unzugänglich ist.

Welche Ersatzteile sind erhältlich?

Die Ersatzschiene für KSE 1435 ist die 45.001.31, die Ersatzkette ist die 45.001.11. Verwenden Sie ausschließlich Original-Einhell-Teile.

Kann ich die Säge zum Fällen von Bäumen verwenden?

Ja, jedoch nur für Bäume mit einem Durchmesser kleiner als die Schienenlänge (35 cm). Beachten Sie die Sicherheitshinweise: Führen Sie einen Fällschnitt und einen Trennschnitt durch, und planen Sie eine Fallzone ein. Sägen Sie niemals ohne Erfahrung.

BEDIENUNGSANLEITUNG KSE 1435 EINHELL

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 1

D Bedienungsanleitung Elektrokettensäge
GB Operating Instructions Power Saw
F Mode d'emploi Scie à chaîne électrique
NL Gebruiksaanwijzing Elektrokettingzaag
E Manual de instrucciones Motosierra eléctrica
P Manual de operação Serra eléctrica de cadeia
⑤ Bruksanvisning Elektrisk kedjesåg
FIN Käyttöohje Sähkömoottorisaha
N Brukerveiledning El-kjedesagen
©GR Οδηγία χρήσης Ηλεκτρικό αλυσιδωτό πριόνι
① Istruzioni per l'uso della Elettrosega a catena
DK Betjeningsvejledning El-kædesav

Art.-Nr.: 45.002.60

Art.-Nr.: 45.002.50

Art.-Nr.: 45.002.00

KSE 1435

KSE 1635

KSE 1640

© Hinweise zum Verständnis

Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, andemfalls können schwere Verletzungen die Folge sein!

Die Abbildungen zum Text finden Sie auf den vorde- ren Umschlagseiten. Halten Sie diese zum Studium der Anleitung geöffnet.

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 3

1

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 4

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 5

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 6

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 7

D

1. Bedienelemente

1	Vorderer Handgriff	13	Kettenspannbolzen
2	Vorderer Handschutz	14	Kettenspannbohrung
3	Öltankverschluß	15	Abdeckung
4	Ölauslaufkanal	16a	Sechskantschraube
5	Führungsbolzen	16b	Federring
6	Kettenspannschraube	17	Krallenanschlag
7	Sägekette	18	Ein-Aus-Schalter
8	Führungsschiene	19	Einschaltsporre
9	Umlenkstern	20	Kettenschutz
10	Hinterer Handgriff	21	Ölstandsanzeige
11	Hinterer Handschutz	22	Zweihandsicherheitsschalter
12	Kettenrad	23	Öleinstellschraube

1. Technische Daten

Typ KSE 1435 KSE 1635 KSE 1640
Nennleistung 1450 W 1600 W 1600 W
Schnittlänge, max.: 35 cm 35 cm 40 cm
Schnittgeschwindigkeit bei Nenndrehzahl 22 m/s 22 m/s 22 m/s
Öltank-Füllmenge 85 ml 85 ml 85 ml
Gewicht o. Schwert+Kette 3,6 kg 3,6 kg 3,6 kg
Kettenbremse 0,1 sec 0,1 sec 0,1 sec
Schutzklasse	II / ☐	II / ☐	II / ☐
Garantierter Schalleistungspegel unter LastdB(A) Schalldruckpegel unter Last	100 dB(A)94 dB(A)	100 dB(A)94 dB(A)	10094 dB(A)
Beschleunigung: hinterer Handgriff unter Last(ermittelt nach EN 50144) vorderer Handgriff unter Last 3,14 m/s ^2	4,2 m/s ^2	4,4 m/s ^2 3,3 m/s ^2	4,4 m/s ^2 3,3 m/s ^2

1. Schildererklärung


1. Maximale Schnittlänge: a.) max. 350 mm bei KSE 1435, KSE 1635 b.) max. 400 mm bei KSE 1640

2. Kopf. Augen- und Gehörschutz tragen

3. Achtung! Betriebsanweisung lesen und Warn - und Sicherheitshinweise befolgen

4. Bel beschädigtem Kabel Netzstecker ziehenl

5. Vor Nässe schützen

D

4. Sicherheitshinweise

bei Gebrauch der Maschine sind die Sicherheitshinweise zu beachten. Bitte beachten Sie zu Ihrer Sicherheit und der Sicherheit anderer diese Hinweise, bevor Sie die Maschine benutzen. Bewahren Sie die Hinweise für späteren Gebrauch sicher auf. Benutzen Sie die Elektro-Kettensäge ausschließlich zum Sägen von Holz (hölzerne Teile). Alle anderen Anwendungsarten geschehen auf elgene Gefahr und sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch den bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Sicherheitshinweise und Unfallschutz

Bitte lesen Sie die gesamte Bedienungsanleitung aufmerksam vor der ersten

Inbetriebnahme, um eine falsche Handhabung der Kettensäge zu vermeiden. Alle Hinweise zur Handhabung der Kettensäge dienen stets auch Ihrer persönlichen Sicherheit! Lassen Sie sich von einem Fachmann praktisch einweisen!

●Vor Einstecken des Steckers in die Steckdose Stecker und Kabel auf Beschädigungen kontrollieren. Bei Beschädigung sofort von einem Fachmann erneuern lassen.
- Beschädigte Kabel, Kupplung und Stecker oder den Vorschriften nicht entsprechende Anschlußleitungen dürfen nicht verwendet werden! Bei Beschädigung oder durchschneiden des Netzkabels sofort den Netzstecker herausziehen!
●Vor dem Lösen der Kettenbremse Gerät ausschalten.
- Beim Arbeiten grundsätzlich Schutzbrille und Schutzhandschuhe tragen.
●Zum Schutz vor Verletzungen müssen anliegende Arbeitskleidung und Sicherheitsschuhe getragen werden.
●Zur Vermeldung von Gehörschäden Schallschutz tragen; von Vorteil sind Helme mit Gesichtsschutz.
●Beim Arbeiten auf sicheren Stand achten.
●Halten Sie Ihren Arbeitsbereich in Ordnung
●Schützen Sie sich vor elektrischem Schlag; vermeiden Sie Körperberührungen mit geerdeten Teilen.
●Vor dem Ablegen die Maschine ausschalten.
- Vor allen Arbeiten an der Maschine den Stecker aus der Steckdose herausziehen.

●Stecker nur bei ausgeschalteter Maschine in die Steckdose einstecken.
●Die Kettensäge darf nur von einer Personen bedient werden. Weiteren Personen ist der Aufenthalt im Schwenkbereich der Kettensäge verboten. Achten Sie besonders auf Kinder und Haustiere.
●Die Säge muß beim Anlaufen freistehen.
●Kettensäge bei der Arbeit mit beiden Händen festhalten!
●Kinder und Jugendliche dürfen die Kettensäge nicht bedienen. Von diesem Verbot ausgenommen sind Jugendliche über 16 Jahren unter Aufsicht zur Ausbildung. Säge nur an Personen weitergeben (ausleihen), die mit diesem Typ und der Handhabung grundsätzlich vertraut sind. Auf jeden Fall Bedienungsanleitung mitgeben!
●Auf kindersichere Aufbewahrung achten!
●Arbeiten mit der Kettensäge darf nur, wer ausge- ruht und gesund, also in guter körperlicher Verfassung ist. Wenn Sie von der Arbeit ermüdet sind, rechtzeitig Arbeitspause einlegen. Nach Genuß von Alkohol darf nicht mit der Kettensäge gearbeitet werden.
●Kettensäge nicht dem Regen und schlechter Witterung aussetzen. Für gute Beleuchtung sorgen. Elektrowerkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen benutzen.
●Wird die Maschine zeitweise nicht benutzt, ist sie so abzustellen, daß niemand gefährdet werden kann.
- Bei jedem Schnitt Krallenanschlag fest ansetzen, erst dann mit dem Sägen beginnen.
- Kettensäge nur mit laufender Sägekette aus dem Holz ziehen. Wer ohne Anschlag sägt, kann nach vome gerissen werden.
●Arbeiten auf einer Leiter, im Baum oder ähnlich unstabilen Standorten ist verboten. Nicht über Schulterhöhe und auch nicht mit einer Hand sägen.
●Netzkabel ist grundsätzlich hinter der Bedienungsperson zu führen.
●Kabel immer nach hinten von der Maschine wegführen.
●Nur Original-Zubehör verwenden.
●Geräte, die im Freien verwendet werden, müssen über Fehlerstromschutzschalter angeschlossen werden.
- Überlasten Sie Ihre Elektrowerkzeuge nicht Sie arbeiten besser und sicher im angegebenen Leistungsbereich.
- Benutzen Sie das richtige Elektrowerkzeug Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.

D

●Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Tragen Sie das Elektrowerkzeug niemals am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitzte. Öl und scharfen Kanten.

●Verlängerungskabel im Freien Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel

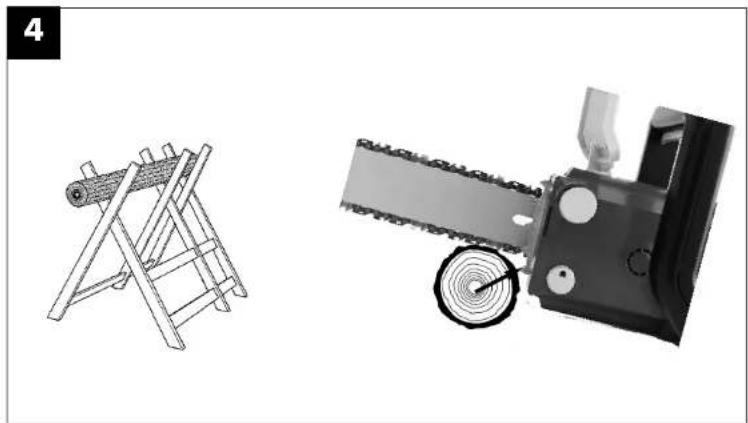

- Beim Sägen Schnittholz und dünnem Gehölz sichere Auflage verwenden (Sägebock, Abb.4). Das Holz darf nicht gestapelt werden und es darf von keiner weiteren Person und nicht mit dem Fuß festgehalten werden.

●Rundhölzer sind zu sichern.

- Beim Arbeiten auf schrägem Untergrund stets zum Hang hin stehen.

- Bel Ablängschnitten muß der Krallenanschlag an das zu schneidende Holz angesetzt werden (siehe Abb. 4).

- Vor jedem Ablängschnitt Krallenanschlag fest ansetzen, erst dann mit laufender Sägekette in das Holz sägen. Die Säge wird dabei am hinteren Griff hochgezogen und am vorderen Handgriff geführt. Der Krallenanschlag dient als Drehpunkt. Das Nachsetzen erfolgt mit leichtem Druck auf den vorderen Handgriff. Die Säge dabei etwas zurückziehen. Krallenanschlag tiefer ansetzen und erneut den hinteren Griff hochziehen (siehe Abb. 5).

●Sägevorrichtung nur mit laufender Sägekette aus dem Holz ziehen.

●Werden mehrere Schnitte durchgeführt, ist die Elektrosäge zwischen den Schnitten auszuschalten.

- Stech- und Längsschnitte dürfen nur von speziell geschulten Personen durchgeführt werden (erhöhte Gefahr eines Rückschlages; siehe Abb. 6).

●Längsschnitte in einem möglichst flachen Winkel anzusetzen. Hier ist besonders vorsichtig vorzugehen, da der Krallenanschlag nicht verwendet werden kann.

●Die Elektrokettensäge kann beim Schneiden mit der Schienenoberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (siehe Abb. 7 und 8).

●Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungsgefahr!).

- Elektrokettensäge nicht zum Abhebeln und Wegschaufeln beim Entfernen von Holzstücken und sonstigen Gegenständen verwenden.

- Beim Entasten sollte die Elektrokettensäge möglichst am Stamm abgestützt werden. Hierbei darf nicht mit der Schienenspitze gesägt werden (Rückschlaggefahr; siehe Abb.6). - Entastungsarbeiten dürfen nur von geschulten Personen durchgeführt werden! Verletzungsgefahr!

- Auf unter Spannung stehende Äste ist unbedingt zu achten. Freihängende Äste nicht von unten durchtrennen.

●Nicht auf dem Stamm stehend Entastungsarbeiten durchführen.

●Die Elektrosäge darf nicht für Forstarbeiten - also für das Fällen und Entasten im Wald - verwendet werden. Die notwendige Beweglichkeit und Sicherheit des Sägenführers ist hier durch die Kabelverbindung nicht gewährleistet!

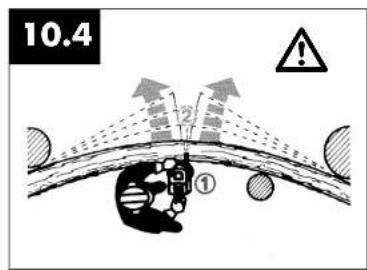

- Beim Fällen nur seitwärts vom fallenden Baum aufhalten.

- Beim Zurückgehen nach dem Fällschnitt ist auf fallende Äste zu achten.

- Beim Arbeiten am Hang muß der Sägenführer oberhalb oder seitlich des zu bearbeltenden Stammes bzw. liegn den Baumes stehen.

●Auf heranrollende Baumstämme achten. Rückschlag!

●Ein Rückschlag der Kettensäge kann entstehen, wenn die Schienenspitze (insbesondere das obere Viertel) unbeabsichtigt Holz oder andere feste Gegenstände berührt. Die Elektrosäge wird dabei unkontrolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert (Verletzungsgefahr!!)

Um Rückschlag zu vermeiden, ist folgendes zu beachten:

●Nie mit der Schienenspitze zum Schnitt ansetzenl Schienenspitze immer beobachten.

●Nie mit der Schienenspitze sägen! Vorsicht beim Fortsetzen bereits begonnener Schnitte.

●Mit laufender Sägekette den Schnitt beginnen!

●Sägekette stets korrekt schärfen.

●Nie mehr Äste auf einmal durchsägen! Beim Entasten darauf achten, daß kein anderer Ast berührt wird.

- Beim Ablängen auf dicht daneben liegende Stämme achten. Wenn möglich Sägebock verwenden.

5. Transport der Kettensäge

Beim Transport der Kettensäge ist der Netzstecker herauszuziehen und der Kettenschutz über Schiene und Kette zu schieben. Werden mit der Kettensäge mehrere Schnitte durchgeführt, muß die Säge zwischen den Schnitten ausgeschaltet werden.

D

6. Vor der Inbetriebnahme

Die Spannung der Stromquelle muß mit den Angaben auf dem Typenschild der Maschine übereinstimmen. Vor jedem Arbeitsbeginn die Kettensäge auf einwandfreie Funktion und vorschriftsmäßigen betriebssicheren Zustand prüfen. Vor Arbeitsbeginn Funktion der Kettenschmierung und Ölstand kontrollieren (siehe Bild 9). Befindet sich das Öl ca. 5mm vor dem unteren Rand (auf Bild mit "Min" gekennzeichnet) muß Öl eingefüllt werden. Oberhalb dieser Marke arbeiten Sie im sicheren Bereich. Kettensäge einschalten und über hellen Grund halten. Vorsicht, die Kettensäge darf den Boden nicht berühren; deshalb einen Sicherheitsabstand von ca. 20 cm einhalten. Zeigt sich nun eine zunehmende Ölspur, arbeitet die Kettenschmierung einwandfrei. Zeigt sich keine Ölspur, eventuell Ölausflußkanal (4), obere Kettenspannbohring (14) und Ölkanal reinigen oder Kundendienst aufsuchen. (Lesen Sie hierzu unbedingt auch Absatz „Kettenöl einfüllen und Kettenschmierung“). Kettenspannung überprüfen und gegebenenfalls nachspannen (siehe Abschnitt „Spannen der Sägekette“). Funktion der Kettenbremse kontrollieren (siehe auch Abschnitt „Lösen der Kettenbremse“).

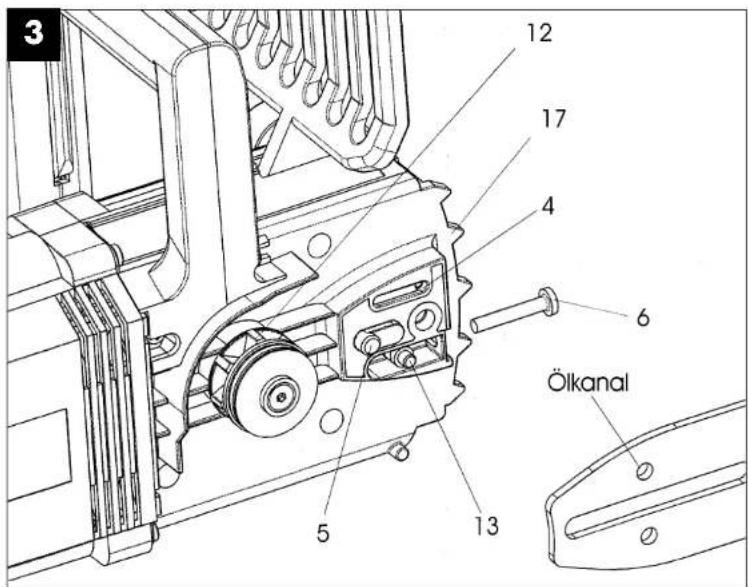

7. Montage von Führungsschiene und Sägekette

Netzstecker darf nicht eingesteckt sein. - Beachten! Der vordere Handschutz (2) muß immer in oberster (senkrechter) Position stehen. Führungsschiene und Sägekette werden unmontiert mitgeliefert. Zur Montage zunächst die Schraube/Federring (16a+b) abschrauben und Bremsgehäuseabdeckung (15) abnehmen. Der Kettenspannbolzen (13) muß sich mittig der Führung (5) befinden. Schrauben Sie gegebenenfalls den Kettenspannbolzen mit Kettenspannschraube (6) nach. Zum Schutz vor Verletzungen durch die scharfen Schneidkanten sind zur Montage sowie zum Spannen und abschließenden Prüfen Handschuhe zu tragen. Bevor Sie nun die Führungsschiene mit der Sägekette montieren, müssen Sie die Schnittrichtung der Zähne beachten! Die Laufrichtung ist an der Abdeckung (15) mit einem Pfeil gekennzeichnet. Zur Bestimmung der Schnittrichtung gegebenenfalls Sägekette umdrehen (7). Führungsschiene (8) mit der Spitze senkrecht nach oben halten und die Sägekette (7), beginnend an der Schienenspitze, auflagen. Montieren Sie dann Führungsschiene mit Sägekette wie folgt: Führungsschiene mit Sägekette auf Führungs- (5) beziehungsweise Kettenspannbolzen (13) anlegen. Sägekette um das Kettenrad (12) legen, prüfen ob Kette richtig montiert ist (siehe Bild Pos. 7). Abdeckung (15) ansetzten und

mit dem Federring/Schraube (16a+b) leicht anziehen. Anschließend müssen Sie die Sägekette richtig spannen:

8. Spannen der Sägekette

Vor allen Arbeiten an der Maschine Netzstecker ziehen!

Schutzhandschuhe tragen!

Achten Sie darauf, daß die Sägekette (7) in der Führungsnut der Schiene (8) liegt! Kettenspannschraube (6) mit Kreuzschlitz-Schraubendreher nach rechts im Uhrzeigersinn drehen, bis Sägekette richtig gespannt ist. Danach muß die Führungsschiene während des Festziehens der Schraube (16a) nach oben gedrückt werden. Nochmals Spannung der Kette überprüfen (siehe Abb. 10). Die Sägekette nicht zu fest spannen. Die Kette, sollte sich im kalten Betriebszustand in der Mitte der Führungsschiene etwa 5 mm anheben lassen. Schraube (16a) gut anziehen.

Bei Erwärmung dehnt sich die Sägekette aus und hängt durch. Es besteht die Gefahr, daß die Sägekette abspringt. Bei Bedarf nachspannen. Wird die Sägekette in heißem Zustand nachgespannt, muß sie nach Beendigung der Sägearbeiten unbedingt entspannt werden. Bei Abkühlung würden sonst durch Zusammenziehen der Sägekette hohe Spannungen entstehen. Eine neue Sägekette benötigt eine Einlaufzeit von ca. 5 Minuten. Ausreichende Kettenschmierung ist dabei sehr wichtig! Nach dem Einlaufen Kettenspannung prüfen beziehungsweise nachspannen.

9. Kettenöl einfüllen

Öltankverschlußkappe (3) vor dem Öffnen reinigen, um Verschmutzungen im Tank zu verhindern. Den Inhalt des Öltanks während der Sägearbeit an der Ölstandsanzeige (21) kontrollieren. Öltankverschluß (3) gut verschließen und eventuell übergelaufenes Öl abputzen.

10. Kettenschmierung

Zum Schutz vor übermäßigem Verschleiß müssen Sägekette und Führungsschlene während des Betriebs gleichmäßig geschmiert werden. Die Schmierung erfolgt automatisch. Niemals ohne Kettenschmierung arbeiten. Bei trocken laufender Kette wird die gesamte Schneidgarnitur innerhalb kurzer Zeit stark beschädigt. Deshalb vor jedem Arbeitsbeginn Kettenschmierung und Ölstand kontrollieren (Abb. 9). Die Säge nie in Betrieb nehmen, wenn sich der Ölstand unter der Minimum-Marke befindet. (Bild 9)

●Minimum - Wenn Ölstand nur noch ca. 5 mm am unteren Rand der Ölstandsanzeige (21) sichtbar, muß Öl nachgefüllt werden.
●Maximum - Ol auffüllen, bis Schauglas gefüllt ist.

11. Prüfen der Öl-Automatic

Vor Arbeitsbeginn Funktion der Kettenschmierung und Ölstand kontrollieren. Kettensäge einschalten und über einen hellen Grund halten. Vorsicht, die Kettensäge darf den Boden nicht berühren; deshalb einen Sicherheitsabstand von ca. 20 cm einhalten. Zeigt sich nun eine zunehmende Ölspur, arbeitet die Kettenschmierung einwandfrei. Zeigt sich keine Ölspur, eventuell Ölausflußkanal (4), obere Kettenspannbohrung (14) und Ölkanal reinigen oder Kundendienst aufsuchen. (Abb. 3)

Einstellung der Öldurchflußmenge

Die Einstellung der Oldurchflußmenge erfolgt mit der Öleinstellschraube (23). Bel feuchtem und welcheren Holz kann der Ölfluß verringert werden (Öleinstellschraube im Uhrzeigersinn drehen) im Gegensatz bei trockenem, harten Holz wird mehr Öl zu Schmierung benötigt (Öleinstellschraube gegen den Uhrzeigersinn drehen).

12. Kettenschmieröl

Die Lebensdauer von Sägeketten und Führungsschienen hängt in hohem Maße von der Qualität des verwendeten Schmieröls ab. Die Verwendung von Altöl ist nicht erlaubt! Verwenden Sie nur umweltfreundliches Kettenschmieröl. Kettenschmieröl nur in vorschriftsmäßigen Behältern lagern.

13. Führungsschiene

An der Umlenkung sowie an der Unterseite ist die Führungsschliene (8) besonders großer Verschleißbeanspruchung ausgesetzt. Um einseitige Abnutzung zu vermeiden, Führungsschiene (8) nach jedem Kettenschärfen wenden.

14. Kettenrad

Die Beanspruchung des Kettenrades (12) ist besonders groß. Zeigt es an den Zähnen starke Einlaufspuren, ist es unbedingt zu erneuern. Ein eingelaufenes Kettenrad vermindert die Lebensdauer der Sägekette. Kettenrad beim Fachhandel oder Kundendienst austauschen lassen.

15. Kettenschutz

Der Kettenschutz (20) muß sofort nach Arbeitsende beziehungsweise beim Transport über Kette und Schwert gesteckt werden.

16. Kettenbremse

Bei einem Sägenrückschlag erfolgt über den vorderen Handschutz (2) die Auslösung der Kettenbremse. Der vordere Handschutz (2) wird durch den Handrücken nach vorne gedrückt. Dadurch wird die Kettenbremse die Kettensäge, beziehungsweise der Motor Innerhalb von 0,10 sec. zum Stillstand gebracht.

17. Lösen der Kettenbremse

Um Ihre Säge wieder betriebsbereit zu machen, muß die Blockierung der Sägekette wieder gelöst werden. Zuerst Gerät ausschalten. Dann vorderen Handschutz (2) in seine senkrechte Ausgangsposition zurückklappen, bis er fest einrastet. Damit ist die Kettenbremse wieder voll funktionsfähig.

18. Sägeketten schärfen

Ihre Sägekette wird beim Fachhandel schnell und korrekt nachgeschliffen. Sie erhalten beim Fachhandel auch Kettenschärfeinrichtungen, (Feilgeräte), womit Sie Ihre Sägekette selbst schärfen können. Beachten Sei bitte die entsprechende Bedienungsanleitung.

Pflegen Sie Ihr Werkzeug mit Sorgfalt. Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für Werkzeugwechsel.

19. Inbetriebnahme

Beim Arbeiten grundsätzlich Schutzbrille, Gehörschutz, Schutzhandschuhe und feste Arbeitskleidung tragen!

Säge nur mit zugelassenem Verlängerungskabel mit vorgeschriebenen Isolationsstärken und Kupplungen für Außenbetrieb (zugelassene Gummileitung), passend zum Gerätestecker, verwenden. Die Ketten-säge ist mit einer Zweihand-Sicherheitsschaltung ausgestattet. Sie arbeitet nur, wenn mit der einen Hand die Schalttaste am vorderen Handgriff (1) und zugleich mit der anderen Hand der Schalter am hinteren Handgriff (10) betätigt wird.

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 12

Kettenbremse mittels vorderer Handschutz (2) gelöst werden. Lesen Sie hierzu unbedingt Abschnitt „Kettenbremse“ und „Lösen der Kettenbremse“.

Nach dem Einschalten läuft die Kettensäge sofort mit größter Geschwindigkeit.

Ausschalten: Zum Ausschalten muß der Schalter am vorderen Handgriff (1) oder der Ein/Aus Schalter (18) am hinteren Handgriff gelöst werden

Nach jedem Arbeiten mit der Kettensäge sollten Sie: Sägekette und Führungsschiene säubern. Kettenschutz anbringen.

Geräteschutz

Gerät darf nicht bei Regen oder im Feuchten

benutzt werden.

Bei Beschädigung des Verlängerungskabels sofort Netzstecker herausziehen. Ein beschädigtes Kabel darf nicht mehr verwendet werden.

Kontrollieren Sie Ihr Gerät auf Beschädigungen. - Vor Gebrauch des Werkzeugs die Schutzeinrichtungen oder eventuelle leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion der beweglichen Teile in Ordnung ist. Alle Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile sollen sofort sachgemäß durch eine Kundendienstwerkstatt oder durch die ISC-GmbH repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

Arbeitshinweis

Sägenrückschlag

Abb. 6

ie vermeiden Sägeunfälle, wenn Sie nicht mit der Schlenenspitze sägen; die Säge kann blitzartig hochschlagen. Beim Arbeiten mit der Säge vollständige Schutzausrüstung tragen.

Rückschlag ist eine Aufwärts- und/oder nach hinten gerichtete Bewegung der Führungsschiene, die auftreten kann, wenn die Sägekette an der Spitze der Führungsschiene unerwartet einen Gegenstand berührt.

Sichern Sie Ihr Werkstück

enützen Sie Spannvorrichtungen, um das Werkstück festzuhalten. Dies ermöglicht eine sichere Bedienung der Maschine mit beiden Händen.

Rückschlag verursacht ein unkontrollierbares

Verhalten der Säge. Dadurch besteht die Gefahr einer schweren Verletzung. Nicht mit loser

Kettenspannung und stumpfer Kette sägen. Eine unsachgemäß geschärfte Kette erhöht die Rückschlaggefahr. Niemals oberhalb der Schulter sägen.

20. Anwendungstips

Holz zersägen

(siehe Abb. 4 und 5)

Beachten Sie alle Sicherheitsvorschriften und gehen Sie beim Zersägen von Holz so vor:

Holz sicher auflegen. Kurze Holzklötzte vor dem Sägen durch festspannen sichern. Nur Holz oder hölzerne Gegenstände sägen. Belm Sägen darauf achten, daß keine Steine, Nägel usw. berührt werden. Diese können weggeschleudert werden und die Sägekette beschädigen. Vermeiden Sie Kontakt der laufenden Säge mit Drahtzäunen oder dem Erdboden. Belm Entasten ist die Maschine möglichst abzustützen. Hierbei darf nicht mit der Schienen-spitze gesägt werden. Auf Hindemlisse wie Baumstümpfe, Wurzeln, Gräben und Hügeln achten, Stolpergefahr!

Beachten Sie:

Kettensäge muß unmittelbar vor der Berührung des Holzes laufen!

Einschalten: Einschaltsperre (19) und Ein-Aus-Schalter (18) sowie die Schalttaste am vorderen Handgriff drücken. Unterste Kralle (17) ans Holz ansetzen. Kettensäge am hinteren Handgriff (10) hochziehen und in das Holz einsägen. Kettensäge etwas zurücksetzen und Kralle (17) tiefer ansetzen. Vorsicht beim Schneiden von gesplittertem Holz. Es können Holzstücke mitgerissen werden.

Ausschalten: Ein-Aus-Schalter oder Schalttaste am vorderen Handgriff loslassen.

Netzstecker herausziehen.

Holz in Spannung

Abb. 10.1: Stamm auf der Oberseite in Spannung Gefahr: Baum schlägt hoch!

Abb. 10.2: Stamm auf der Unterseite in Spannung Gefahr: Baum schlägt nach unten!

Abb. 10.3: Starke Stämme und starke Spannung Gefahr: Baum schlägt blitzartig mit gewaltiger Kraft aus!

Abb. 10.4: Stamm seitlich gespannt Gefahr: Baum schlägt nach der Seite aus.

Bäume fällen

Beachten Sie alle Sicherheitsvorschriften und gehen Sie beim Baumfällen so vor: Mit der Kettensäge dürfen Sie nur Bäume fällen, deren Durchmesser kleiner als die Länge der Führungsschiene ist! Niemals versuchen, die ein klemmte Säge mit laufendem Motor freizubekommen. Eingeklemmte Sägekette mittels Holzkeil befreien!

Beachten Sie:

Gefahrenbereich: fallende Bäume können andere Bäume mitreißen. deshalb wird als Gefahrenbereich (Fällbereich) die doppelte Baumlänge angenommen.

(Abb. 11)

Das Fällen von Bäumen ist gefährlich und muß gelernt sein. Wenn Sie Anfänger oder ungeübt sind, lassen Sie die Finger vom Fällen! Besuchen Sie vorher einen Lehrgang.

(Abb. 12)

Fällrichtung:

- Zuerst Fällrichtung unter Berücksichtigung von Kronenschwerpunkt und Windrichtung im Voraus berechnen. Kettensäge muß unmittelbar vor der Berührung des Holzes laufen. Kettensäge ein schalten. In Fallrichtung des Baumes eine Einkerbung sägen. Auf der gegenüberliegenden Seite der Einkerbung einen waagerechten Schnitt (Fällschnitt) einsägen.

●Fallkerb anlegen: Er gibt dem Baum Richtung und Führung.
●Fallrichtung überprüfen: Wenn Sie den Fallkerb korrigieren müssen, stets auf ganzer Breite nachschneiden.
●„Achtung, Baum fällt“ rufen.

●Erst jetzt Fällschnitt führen: Er wird höher als die Fallkerbsohle angelegt. Rechtzeitig Keile setzen.
●Bruchleiste belassen: Sie wirkt wie ein Scharnier. Wenn Sie die Bruchleiste durchtrennen, fällt der Baum unkontrolliert.
●Baum umkeilen, nicht umsägen.
- Wenn der Baum fällt, zurücktreten. Kronenraum beobachten, Ausschwingen der Kronen abwarten. Nicht unter hängengebliebenen Ästen weiterarbeiten.

Fällen Sie nicht:

• wenn Sie Einzelheiten im Fallbereich nicht mehr erkennen können, z. B. bei Nebel, Regen, Schneetreiben oder Dämmerung.
• wenn sich die Fällrichtung wegen Wind oder Windböen nicht mehr sicher einhalten läßt. Fällarbeiten an Steilhängen, bei Glatteis, gefrorenem oder gereiltem Boden sind nur dann zu verantworten, wenn Sie wirklich sicher stehen können.

Ausschalten: Netzstecker herausziehen. Zum Fällen müssen Sie anschließend einen Kell in den waagrechten Schnitt eintreiben. Beim Zurückgehen nach dem Fällschnitt ist auf fallende Äste zu achten.

Zubehör:

Verwenden Sie ausschließlich Original- Ersatzteile Führungsschlene KSE 1435, KSE 1635 45.001.31 Führungsschiene KSE 1640 45.003.31 Sägekette KSE 1435, KSE 1635 45.001.11 Sägekette KSE 1640 45.003.11

Wartung und Reinigung

Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen!

Lüftungsschlitze frei- und sauberhalten. An der Kettensäge dürfen nur Wartungsarbeiten ausgeführt werden, die in der Bedienungsanleitung beschrieben sind. Weitergehende Arbeiten sind vom Kundendienst vorzunehmen. Es dürfen keine Änderungen an der Elektrosäge vorgenommen werden. Sie können dadurch Ihre Sicherheit gefährden. Sollte die Maschine trotz sorgfältiger Herstell- und Prüverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienst-Werkstätte ausführen zu lassen. Bei Rückfragen und Ersatzteilbestellungen bitte die Typenbezeichnung sowie die 9stellige Bestellnummer angeben.

Aufbewahrung

Bewahren Sie Ihre Kettensäge sicher auf Unbenutzte Werkzeuge sollten gesäubert auf ebener Fläche, in einem trockenen Raum, für Kinder nicht erreichbar, aufbewahrt werden.

D

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 14

D

Beseitigung von Störungen

Bitte beachten Sie die Sicherheitshinweise auf Seite 8 und 9

Störung Ursache Behebung
Motor läuft nicht kein Strom Steckdose. Kabel, Leitung, Stecker
	Kettenbremse siehe Punkt 16 und 17 „Kettenbremse“und „Lösen der Kettenbremse“
Kette läuft nicht Kettenbremse Kettenbremse überprüfen, eventuell lösen.
Schlechte Schneidleistung Kette stumpf Kette schärfenKette falsch montiert Richtigkeit der Kettenmontage prüfenKettenspannung Kettenspannung überprüfen
Säge läuft schwer Kettenspannung Kettenspannung überprüfenKette springt vom Schwert
Kette wird heiss (trocken) Kettenschmierung Ölstand überprüfen
		Kettenschmierung überprüfen.

Kein Werkzeug benutzen bei dem sich der Schalter nicht Ein/Ausschalten läßt.

Bei allen anderen Fehlfunktionen setzen Sie sich bitte mit einer autorisierten Kundendienstwerkstatt, unserem Zentralservice oder Ihrem Händler in Verbindung.

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 15

GB

1. List of parts

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 20

Machine protection

- Call out „Timber!“

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 22

GB

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 23

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 28

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 30

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 31

NL

1. Bedieningselementen

2. Technische gegevens

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 36

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 39

E

1. Elementos de mando

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 43

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 44

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 46

E

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 52

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 54

P

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 55

1. Manöverdon

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 60

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 62

S

Felsökning

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 63

1. Käyttölaitteet

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 68

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 70

Häiriöiden poisto

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 71

1. Betjeningselementer

1 Håndtak foran
13 Kjedestrammeskrue
2 Håndbeskyttelse foran
14 Kjedestrammeboring
3 Oljetank-lokk
15 Beskyttelsesplate
4 Oljeutløpskanal
16a Sekskantskrue
5 Føringsbolt
160 Flaming
6 Kjedestramme-skrue
17 Kloanslag
7 Sagkjede
18 Pà-/av-bryter
8 Føringsskinne
19 Startsperre
9 Omstyringsarm
20 Kjedebeskyttelse
10 Bakre håndtak
21 Oljenivámáler
11 Bakre håndvern
22 Tohánds-sikkerhetsbryter
12 Kjedehjul
23 Oljestillskrue

2. Tekniske data

Type KSE 1435 KSE 1635 KSE 1640
Nom. ytelse 1450 W 1600 W 1600 W
Skjærelengde, maks.: 35 cm 35 cm 40 cm
Skjærehastighet ved nom. omdreiningstall 22 m/s 22 m/s 22 m/s
Oljetank-rominnhold 85 ml 85 ml 85 ml
Vekt uten sverd+kjede 3,6 kg 3,6 kg 3,6 kg
Kjedebrems 0,1 sec 0,1 sec 0,1 sec
Verneklasse II /	回	II / 回	II / 回
Garantert lydeflektnivå ved belastning	100 dB(A)	100 dB(A)	100 dB(A)
Lydtrykknivå ved belastning	94 dB(A)	94 dB(A)	94 dB(A)
Fartsøkning: Bakre håndtak under belastning(beregnet etter EN 50144) Forreste håndtak under belastning	4,2 m/s ^2 3,14 m/s ^2	4,4 m/s ^2 3,3 m/s ^2	4,4 m/s ^2 3,3 m/s ^2

3. Schildererklärung

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 76

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 78

N

Fjerning av feil

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 79

GR

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 84

GR

Anl. KSE 1435,1635,1640 31.10.2001 7:54 Uhr Seite 86

GR

Anl. KSE 1435,1635,1640 31.10.2001 7:55 Uhr Seite 92

Anl. KSE 1435,1635,1640 31.10.2001 7:55 Uhr Seite 94

Anl. KSE 1435,1635,1640 31.10.2001 7:55 Uhr Seite 95

1. Betjeningselementer

Anl. KSE 1435,1635,1640 31.10.2001 7:55 Uhr Seite 100

Anl. KSE 1435,1635,1640 31.10.2001 7:55 Uhr Seite 102

DK

Afhjælpning af fejl

Anl. KSE 1435,1635,1640 31.10.2001 7:55 Uhr Seite 105

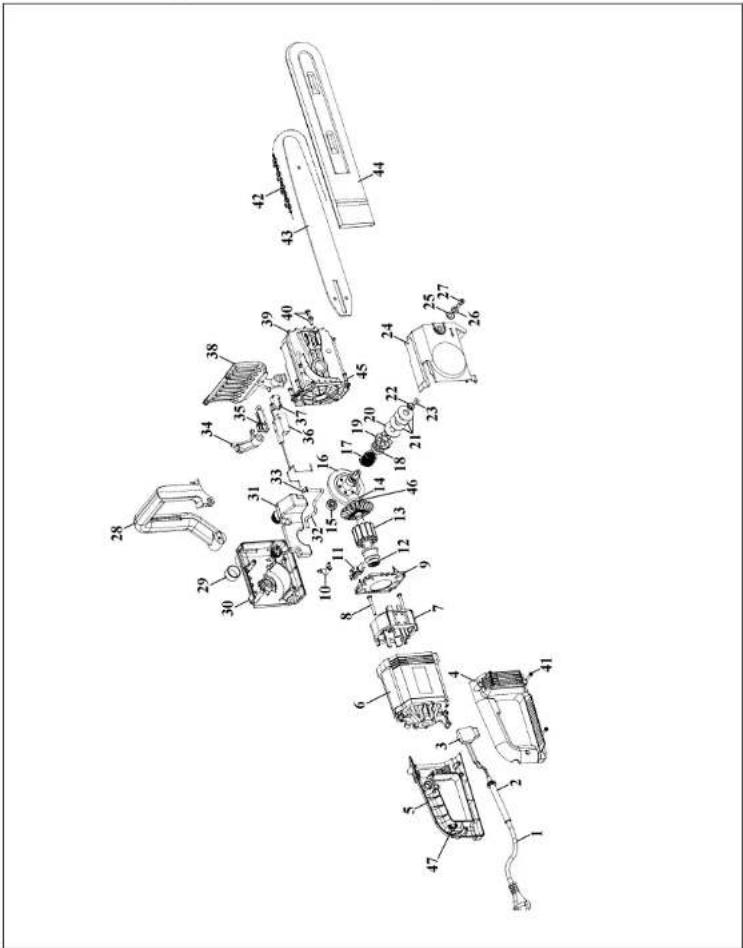

Ersatzteilzeichnung KSE 1435 Art.-Nr.: 45.002.60, I-Nr. 91018

Ersatzteilzeichnung KSE 1635 Art.-Nr.: 45.002.50, I-Nr. 91018

Ersatzteilzeichnung KSE 1640 Art.-Nr.: 45.002.00, I-Nr. 91018

Ersatzteilliste KSE 1435 Art.-Nr.: 45.002.60, I-Nr. 91018 Ersatzteilliste KSE 1635 Art.-Nr.: 45.002.50, I-Nr. 91018

Pos.	Bezeichnung Ersatzteil-Nr.
01	Netzleitung 45.002.00.01
02	Knöckschutztülle 45.002.00.02
03	Ein-Ausschalter 45.002.00.03
04	Griffschale rechts 57.212.99
05	Griffschale links 57.212.98
06	Molorgehäuse 57.212.83
07	Stator 45.002.00.04
08	Kunststoffschraube 5x40 45.002.00.05
09	Luftlpitschild 57.212.84
10	Ölpumpe komplett 45.002.00.06
11	Kohlebürste komplett 45.002.00.07
12	Kugellager 609 2RS 45.002.00.08
13	Rotör mit Lüfterrad	45.002.00.09
14	Ritzel	45.002.00.10
15	Kugellager 608	41.386.70.91
16	Kegelrad	45.002.00.11
17	Kupplungsfeder	56.100.10
18	Kugellager 6001 34.006.80.07
19	Kettlenstern	45.002.00.12
20	Reibschelbe	45.002.00.13
21	Tellerfeder 45.002.00.14
22	Zentrlerhülse	45.002.00.15
23	Senkschraube M5x16 50.431.91
24	Deckel rechts	45.002.00.16
25	Schäibe 8,4	52.066.10
26	Federring 8,4	52.966.00
27	Zylinderkopfschraube M8x30	45.002.00.17
28	Zusätzhandgriff komplett	45.002.00.18
29	Tankdeckel	45.002.00.19
30	Deckel links	45.002.00.20
31	Tank	57.212.94
32	Ölschlauch	45.002.00.21
33	Winkeldüse	57.213.21
34	Schalthebel	57.212.91
35	Schaltwippe	45.002.00.22
36	Schaltergehäuse	45.002.00.23
37	Mikrpschalter	45.002.00.24
38	Handschutz	45.002.00.25
39	Lagerschild	88.600.03
40	Spajinbolzen komplett	45.002.00.26
41	Kunststoffschraube 4x20 45.002.00.27
42	Sägekette	45.001.11
43	Sägeschwert	45.001.31
44	Schwertschutz	45.002.00.28
45	Kunststoffschraube 4,5x14	45.002.00.29
46	Kugellager 6000 41.385.00.24
47	Zugentlastungsschelle	45.002.00.30

Anl. KSE 1435,1635,1640 31.10.2001 7:55 Uhr Seite 107

Ersatzteilliste KSE 1640 Art.-Nr.: 45.002.00, I-Nr. 91018

Pos.	Bezeichnung Ersatzteil-Nr.
01	Netzleitung 45.002.00.01
02	Knöckschutztölle 45.002.00.02
03	Ein- Ausschalter 45.002.00.03
04	Griffschale rechts 57.212.99
05	Griffschale links 57.212.98
06	Molorgehäuse 57.212.83
07	Stator 45.002.00.04
08	Kunststoffschraube 5x40 45.002.00.05
09	Luftbitschild 57.212.84
10	Ölpumpe komplett 45.002.00.06
11	Kohlebürste komplett 45.002.00.07
12	Kugellager 609 2RS 45.002.00.08
13	Rotör mit Lüfterrad	45.002.00.09
14	Ritzel	45.002.00.10
15	Kugellager 608	41.386.70.91
16	Kegelrad	45.002.00.11
17	Kupplungsleder	56.100.10
18	Kugellager 6001 34.006.80.07
19	Kettenstern	45.002.00.12
20	Reibschelbe	45.002.00.13
21	Tellerfeder 45.002.00.14
22	Zentrierhülse	45.002.00.15
23	Senkschraube M5x16 50.431.91
24	Deckel rechts	45.002.00.16
25	Schälbe 8,4	52.066.10
26	Federring 8,4	52.966.00
27	Zylinderkopfschraube M8x30	45.002.00.17
28	Zusatzhandgriff komplett	45.002.00.18
29	Tankdeckel	45.002.00.19
30	Deckel links	45.002.00.20
31	Tank	57.212.94
32	Ölschlauch	45.002.00.21
33	Winkeldüse	57.213.21
34	Schalthebel	57.212.91
35	Schaltwippe	45.002.00.22
36	Schaltergehäuse	45.002.00.23
37	Mikrpschalter	45.002.00.24
38	Handschutz	45.002.00.25
39	Lagerschild	88.600.03
40	Spannbolzen komplett	45.002.00.26
41	Kunststoffschraube 4x20 45.002.00.27
42	Sägekette	45.003.11
43	Sägeschwert	45.003.31
44	Schwertschutz	45.002.00.28
45	Kunststoffschraube 4,5x14	45.002.00.29
46	Kugellager 6000 41.385.00.24
47	Zugentlastungsschelle	45.002.00.30

Anl. KSE 1435,1635,1640 31.10.2001 7:55 Uhr Seite 108

Notizen:

Anl. KSE 1435,1635,1640 31.10.2001 7:55 Uhr Seite 109

Notizen:

© GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 1 Jahr.

Die Gewährleistung erfolgt für mangelhafte

Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallen-

de Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

GB EINHELL-WARRANTY CERTIFICATE

Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung. Lieferschein oder deren Kopie, nachzuweis ist. Innerhalb der Garantiezeit beteiligen wir alle Functionstehler am Gerät, die nechweisbar auf mangelhatte Ausführung oder Materialstehler zurückzuführen sind. Die dazu benötigten Ersatziale und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, offen nicht auf Schäden, die Infolge Nichtbeachtung der Montageanleitung und nicht normemäßer Installation entstanden. Der Hersteller halten nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatztolbedarf wonden Sie sich bitte an.

ISC GmbH - International Service Center

Eschenstraße 6 · D-94405 Landauilsar (Germany)

Ersatzteil-Abt.: Telefon [phone] • Telefax (0 99 51) 52 50

Reparatur-Abl.: Telefon [phone] • Telefax (0 99 51) 26 10

Technische Kundenberatung: Telefon [phone]

A Einhell & Wieshofer

Mühlgasse 1

A-2353 Guntramsdorf

CH Fubag International

Schlachthofstraße 19

CH-8406 Winterthue

GB Hans Einhell AG, UK Branch

Technische Änderungen vorbehalten

Anl. KSE 1435,1635,1640 31.10.2001 7:55 Uhr Seite 112

Gesamtprogramm

Garten & Freizeit

Gartenteiche und Zubehör
Springbrunnenpumpen, Filter und Zubehör
Gewächshäuser, Frühbeete und Zubehör
■Bioluftbefeuchter
■Hochdruckreiniger und Zubehör

■Gartenpumpen und Zubehör
■Motor-, Elektroketten- sägen und Zubehör
■Gartengeräte und Zubehör
Heizgeräte
Gas-, Holzkohlegrills und Zubehör

Auto & Werkstatt

Schweißtechnik
Drucklufttechnik
■Reinigungstechnik
■Akku-/Elektro- Bohrmaschinen
■Garagentorheber und Zubehör
Schleiftechnik

■Motorsägen Elektrosägen
Batterielader
Torantriebe
■Klima- und Heizgeräte
■Hub- und Zuggeräte
■Werkstatttausrüstung

Haustechnik

■Video-Überwachung
■Bild-Türsprechanlagen
■Funk- und Kabel-Alarmanlagen

■Mobile Alarmgeber
■Mechanische Einbruchssicherungen.

wedn. 9,98

HANS EINHELL AG, Postfach 150, D-94402 Landau/Isar, Wiesenweg 22, D-94405 Landau/Isar, Tel. [phone], Fax 1702
