BEDIENUNGSANLEITUNG KGS 205 EINHELL

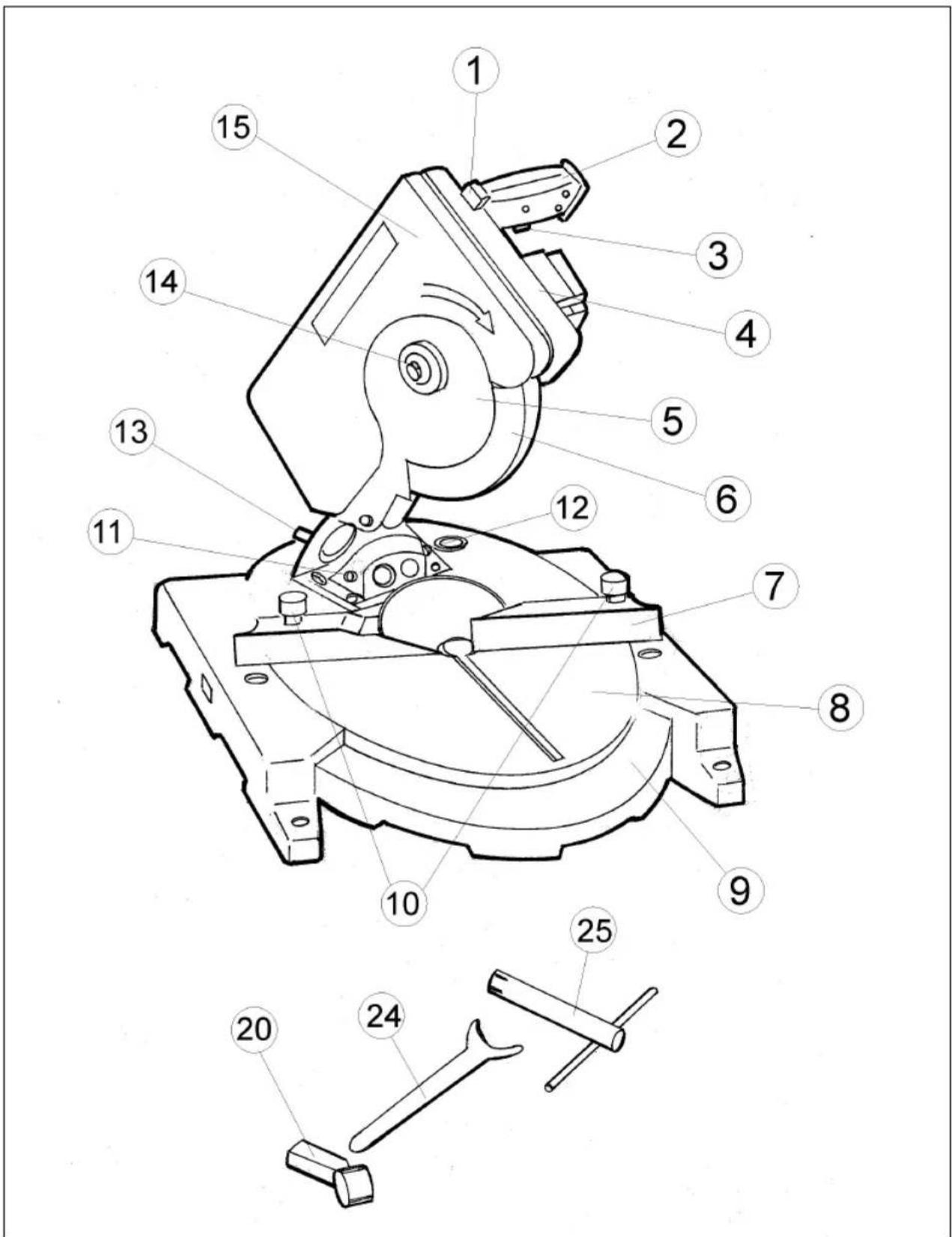

1. Gerätebeschreibung (Abb.1)
- Entriegelungsknopf
- Handgriff
- Ein,- Ausschalter
- Maschinenkopf
- Sägeblatt
- Sägeblattschutz beweglich
- Anschlagschine
- Drehtisch
- Bodenplatte feststehend
- Feststellschraube
- Justierschraube 45°
- Justierschraube 90°
- Spannschraube
- Sägeblattbefestigung
- Sägeblattabdeckung
2. Lieferumfang
●Hartmetallbestücktes Sägeblatt
●Stirnloch- (24), Sechskanntschlüssel (25), und Drehgriff (20)
●Kapp,- und Gehrungssäge
3. Bestimmungsgemäße Verwendung
Die Einhell Kapp- und Gehurungssäge KGS 205 dient zum Kappen von Holz und Kunststoff, entsprechend der Maschinengröße.
Die Säge ist nicht zum sSchneiden von Brennholz geeignet.
Die Maschine darf nur nach ihrer Bestimmung verwendet werden.
Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Sägeblätter verwendet werden. Die Verwendung von Trennscheiben aller Art ist untersagt.
Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.
Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.
Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.
Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:
- Berührung des Sägeblattes im nicht abgedecktem Sägebereich.
- Eingreifen in das laufende Sägeblatt (Schnittverletzung)
- Bei unsachgemäßer Handhabung Rückschlag von Werkstücken und Werkstückteilen.
●Sägeblattbrüche. - Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.
●Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
●Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.
4. Wichtige Hinweise
Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

Sicherheitshinweise
- Ziehen Sie bei jeglichen Einstell- und Wartungsarbeiten den Netzstecker.
●Geben Sie die Sicherheitshinweise an alle Personen, die an der Maschine arbeiten, weiter.
●Verwenden Sie die Säge nicht zum Brennholzsägen.
●Vorsicht! Durch das rotierende Sägeblatt besteht Verletzungsgefahr für Hände und Finger - Überprüfen Sie vor Inbetriebnahme, ob die Spannung auf dem Typenschild des Gerätes mit der Netzspannung übereinstimmt.
- Ist ein Verlängerungskabel erforderlich, so vergewissern Sie sich, daß dessen Querschnitt für die Stromaufnahme der Säge ausreichend ist. Mindestquerschnitt 1,5 mm ^2
●Kabeltrommel nur im abgerolltem Zustand verwenden.
●Die Säge nicht am Netzkabel tragen. - Setzen Sie die Säge nicht dem Regen aus und benützen Sie die Maschine nicht in feuchter oder nasser Umgebung.
●Sorgen Sie für gute Beleuchtung. - Sägen Sie nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
D
- Tragen Sie geeignete Arbeitskleidung! Weite Kleidung oder Schmuck, können vom rotierendem Sägeblatt erfaßt werden.
●Die Bedienungsperson muß mindestens 18 Jahre alt sein, Auszubildende mind. 16 Jahre, jedoch nur unter Aufsicht.
- Kinder von dem am Netz angeschlossenem Gerät fernhalten.
- Überprüfen Sie die Netzanschlußleitung. Verwenden Sie keine fehlerhaften oder beschädigten Anschlußleitungen.
●Halten Sie den Arbeitsplatz von Holzabfällen und herumliegenden Teilen frei.
●An der Maschine tätige Personen dürfen nicht abgelenkt werden.
- Beachten Sie die Motor - und Sägeblatt-Drehrichtung.
●Das Sägeblatt darf in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegendrücken gebremst werden.
●Bauen Sie nur gut geschärfte, rißfreie und nicht verformte Sägeblätter ein.
- Es dürfen nur Werkzeuge auf der Maschine verwendet werden, die der prEN 847-1:1996 entsprechen.
●Fehlerhafte Sägeblätter müssen sofort ausgetauscht werden.
- Benützen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.
- Es ist sicherzustellen, daß der Pfeil auf dem Sägeblatt mit, dem angebrachtem Pfeil auf dem Gerät übereinstimmt.
- Vergewissern Sie sich, daß das Sägeblatt in keiner Stellung den Drehtisch berührt, indem Sie bei gezogenem Netzstecker das Sägeblatt mit der Hand, in der 45° und in der 90° Stellung drehen. Sägekopf gegebenenfalls nach Punkt C/F neu justieren.
- Es ist sicherzustellen, daß alle Einrichtungen, die das Sägeblatt verdecken, einwandfrei arbeiten.
●Die bewegliche Schutzhabe darf in geöffnetem Zustand nicht festgeklemmt werden.
- Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.
- Beschädigte oder fehlerhafte Schutzeinrichtungen sind unverzüglich auszutauschen.
●Schneiden Sie keine Werkstücke, die zu klein sind, um sie sicher in der Hand zu halten.
●Vermeiden Sie ungeschickte Handpositionen, bei denen durch ein plötzliches Abrutschen eine oder beide Hände das Sägeblatt berühren könnten.
- Bei langen Werkstücken ist eine zusätzliche Auflage (Tisch, Böcke, etc.) erforderlich, um ein kippen der Maschine zu vermeiden.
●Runde Werkstücke wie Dübelstangen etc. müssen immer mit einer geeigneten Vorrichtung festgespannt werden.
- Es dürfen sich keine Nägel oder sonstige Fremdkörper in dem zu sägenden Teil des Werkstücks befinden.
●Arbeitsstellung stets seitlich vom Sägeblatt.
●Die Maschine nicht soweit belasten, daß sie zum Stillstand kommt.
- Drücken Sie das Werkstück immer fest gegen Arbeitsplatte und Anschlagschiene, um ein wackel bzw. verdrehen des Werkstückes zu verhindern.
- Stellen Sie sicher, daß die Abschnitte sich seitlich von Sägeblatt entfernen können. Andernfalls ist es möglich, daß sie vom Sägeblatt erfaßt und weggeschleudert werden.
●Sägen Sie niemals mehrere Werkstücke gleichzeitig.
- Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.
●Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschalten. - Netzstecker ziehen-
- Umrüstungen, sowie Einstell-, Meß-, und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen. - Netzstecker ziehen-
- Überprüfen Sie vor dem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind.
- Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Netzstecker ziehen.
- Elektroinstallationen, Reparaturen und Wartungsarbeiten dürfen nur von Fachleuten ausgeführt werden.
- Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur- oder Wartung sofort wieder montiert werden.
●Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den Technischen Daten angegebenen Abmessungen, müssen eingehalten werden.
●Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.
●Merkhefte der Berufsgenossenschaft beachten (VBG 7j).
●Schließen Sie bei jeder Tätigkeit die Staubabsaug Einrichtung an.
- Der Betrieb in geschlossenen Räumen ist nur mit einer geeigneten Absauganlage zulässig.


Augenschutz tragen

Gehörschutz tragen

Staubschutz tragen
Geräuschemmisionswerte
●Das Geräusch dieser Säge wird nach DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 Anhang A; 2/95 gemessen. Das Geräusch am Arbeitsplatz kann 85 db (A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Benutzer erforderlich. (Gehörschutz tragen!)
Betrieb Leerlauf
Schalldruckpegel LPA 100,4 dB(A) 91,7 dB(A)
Schalleistungspegel LWA 111,4 dB/A) 102,7 dB(A)
"Die angegebenen Werte sind Emmisionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emmisions- und Immisionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immisionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen."
5. Technische Daten
| Wechselstrommotor 230V 50Hz | |
| Leistung 800 Watt | |
| Betriebsart S1 | |
| Leerlaufdrehzahl n_0 | 4500 min ^-1 |
| Hartmetallsägeblatt 205 x 18 x 2,5 mm | |
| Anzahl der Zähne 24 | |
| Absauganschluß ø 35 mm | |
| Standfläche 400 x 335 | |
| Schwenkbereich -45° / 0° +45° | |
| Gehrungsschnitt 0° bis 45° nach links | |
| Sägebett-Auflage 275 x 140 mm | |
| Sägebreite bei 90° | 120 x 55 mm |
| Sägebreite bei 45° | 70 x 55 mm |
| Sägebreite bei 2 x 45°(Doppelgehrungsschnitt) | 70 x 55 mm |
| Gewicht | 7,2 kg |
6. Vor Inbetriebnahme
●Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, einem Universal-Untergestell o. ä. festschrauben.
●Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
●Das Sägeblatt muß frei laufen können.
- Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.
- Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.
- Überzeugen Sie sich vor dem Anschließen der Maschine, daß die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
D
7. Aufbau und Bedienung
A.) Säge einstellen. (Abb. 2)
●Durch leichtes Drücken des Maschinenkopfes (4) nach unten und gleichzeitiges herausziehen des Sicherungsbolzens (16) aus der Motorhalterung, wird die Säge in der unteren Arbeitsstellung entriegeln.
●Maschinenkopf (4) nach oben schwenken, bis der Sicherungshaken einrastet.
- Der Maschinenkopf (4) kann durch lösen der Spannschraube (13), unter Zuhilfenahme des Sechskanntschlüssels (25) oder des Drehgriffes (20), nach links auf max. 45° geneigt werden.
- Netzspannung mit Spannungsangabe auf dem Datenschild auf Übereinstimmung prüfen und Gerät anstecken.
B.) Kappschnitt 90° und Drehtisch 0° (Abb.3)
●Die Säge wird durch Drücken des Hauptschalters (3) eingeschaltet.
●Achtung! Das zu sägende Material fest auf die Maschinenfläche auflegen, damit das Material sich während des Schneidens nicht verschiebt.
- Nach dem Einschalten der Säge abwarten, bis das Sägeblatt (5) seine maximale Drehzahl erreicht hat.
- Entriegelungsknopf (1) drücken und Maschinenkopf mit dem Griff (2) gleichmäßig und mit leichtem Druck nach unten durch das Werkstück bewegen.
- Nach Beendigung des Sägevorgangs Maschinenkopf wieder in die obere Ruhestellung bringen und Ein,- Ausschalter (3) loslassen. Achtung! Durch die Rückholfeder schlägt die Maschine automatisch nach oben, d.h. Griff (2) nach Schnittende nicht loslassen, sondern Maschinenkopf langsam und unter leichtem Gegendruck nach oben bewegen.
C.) Feinjustierung des Anschlags für Kappschnitt 90° (Abb. 4)
- Den Maschinenkopf (4) nach unten senken und mit dem Sicherungsbolzen (16) fixieren.
●Spannschraube (13) lockern.
●Anschlagwinkel (a) zwischen Sägeblatt (5) und Drehtisch (8) anlegen.
●Gegenmutter (17) lockern und die Justierschraube (12) soweit verstellen, bis der Winkel zwischen Sägeblatt (5) und Drehtisch (8) 90° beträgt.
●Um diese Einstellung zu fixieren Gegenmutter (17) wieder festziehen.
D.) Kappschnitt 90° und Drehtisch 0°-45° (Abb. 5)
Mit der KGS 205 können Schrägschnitte nach links und rechts von 0°-45° zur Anschlagschiene ausgeführt werden.
●Den Drehtisch (8) durch Lockern der beiden Feststellschrauben (10), auf der Anschlagleiste, lösen.
- Mit dem Handgriff (2) den Drehtisch (8) auf den gewünschten Winkel einstellen, d.h. die Markierung (a) auf dem Drehtisch muß mit dem gewünschtem Winkelmaß (b) auf der feststehenden Bodenplatte (9) übereinstimmen.
●Die beiden Feststellschrauben (10) wieder festziehen um Drehtisch (8) zu fixieren.
●Schnitt wie unter Punkt B.) beschrieben ausführen.
E.) Gehrungsschnitt 0°- 45° und Drehtisch 0° (Abb. 6/7)
Mit der KGS 205 können Gehrungsschnitte nach links von 0°-45° zur Arbeitsfläche ausgeführt werden.
●Maschinenkopf (4) in die obere Stellung bringen.
- Den Drehtisch (8) auf 0° Stellung fixieren.
●Die Spannschraube (13) lösen und mit dem Handgriff (2) den Maschinenkopf (4) nach links neigen, bis die Markierung (a) am Maschinenkopf (4) auf das gewünschte Winkelmaß (b) des Trägers (21) zeigt.
- Spannschraube (13) wieder festziehen und Schnitt wie unter Punkt B.) beschrieben durchführen.
F.) Feinjustierung des Anschlags für Gehrungsschnitt 45° (Abb. 8)
●Den Maschinenkopf (4) nach unten senken und mit dem Sicherungsbolzen (16) fixieren.
- Den Drehtisch (8) auf 0° Stellung fixieren.
●Die Spannschraube (13) lösen und mit dem Handgriff (2) den Maschinenkopf (4) nach links, auf 45° neigen.
-45°-Anschlagwinkel (a)zwischen Sägeblatt (5) und Drehtisch (8) anlegen.
●Gegenmutter (18) lockern und Justierschraube (11) soweit verstellen, bis der Winkel zwischen Sägeblatt (5) und Drehtisch (8) genau 45° beträgt.
●Gegenmutter (18) wieder festziehen um diese Einstellung zu fixieren.
D
G.) Gehrungsschnitt 0°- 45° und Drehtisch 0°- 45° (Abb. 9)
Mit der KGS 205 können Gehrungsschnitte nach links von 0°-45° zur Arbeitsfläche und gleichzeitig 0°-45° zur Anschlagschiene ausgeführt werden (Doppelgehrungsschnitt).
●Maschinenkopf (4) in die obere Stellung bringen.
- Den Drehtisch (8) durch Lockern der beiden Feststellschrauben (10), auf der Anschlagleiste, lösen.
- Mit dem Handgriff (2) den Drehtisch (8) auf den gewünschten Winkel einstellen (siehe hierzu auch Punkt D).
●Die beiden Feststellschrauben (10) wieder festziehen um Drehtisch zu fixieren.
●Die Spannschraube (13) lösen und mit dem Handgriff (2) den Maschinenkopf (4) nach links, auf das gewünschte Winkelmaß neigen (siehe hierzu auch Punkt E).
- Spannschraube (13) wieder festziehen.
●Schnitt wie unter Punkt B. beschrieben ausführen.
8. Wartung
●Halten Sie die Lüftungsschlitze der Maschine stets frei und sauber.
●Staub und Verschmutzungen sind regelmäßig von der Maschine zu entfernen. Die Reinigung ist am besten mit Druckluft oder einem Lappen durchzuführen.
●Alle beweglichen Teile sind in periodischen Zeitabständen nachzuschmieren.
- Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.
9. Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:
●Typ des Gerätes
●Artikelnummer des Gerätes
●ldent- Nummer des Gerätes
●Ersatzteil- Nummer des erforderlichen Ersatzteils
H.) Spanabsaugung (Abb. 2)
Die Säge ist mit einem Absaugstutzen (22) für Späne ausgestattet.
Sie kann so auf einfache Weise an alle Spanabsaugungen angeschlossen werden.
I.) Austausch des Sägeblatts (Abb. 10)
●Netzstecker ziehen
●Den Maschinenkopf (4) nach oben schwenken
●Die 4 Kreuzschlitzschrauben (23) herausdrehen, und die linke Sägeblattabdeckung (15) abnehmen.
- Den Außenflansch mit dem beiliegenden Stirnlochschlüssel (24) sperren und die Sechskanntschraube mit dem Steckschlüssel (25) im Uhrzeigersinn (Achtung! Linksgewinde!) heraus-schrauben.
●Das Sägeblatt (5) vom Innenflansch abnehmen nach oben herausziehen.
●Das neue Sägeblatt in umgekehrter Reihenfolge wieder einzusetzen und festziehen.
Achtung! Die Schnittschräge der Zähne d.h. die Drehrichtung des Sägeblattes, muß mit der Richtung des Pfeils auf dem Gehäuse übereinstimmen.
●Vor der Sägeblattmontage, müssen die Sägeblattflansche sorgfältig gereinigt werden.
- Bevor Sie mit der Säge weiter arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.
GB
1. Description
5. Technische gegevens
Wisselstroommotor 230 V, 50 Hz
Vermogen 800 Watt
Bedrijfsmodus S1
Stationair toerental n0 4500 t/min
Hardmetaalzaagblad 205 mm x 18 mm x 2,5 mm
Aantal tanden 24
Ersatzteilzeichnung KGS 205 Art.-Nr.: 43.004.00, I-Nr. 91018

Ersatzteilliste KGS 205 Art.-Nr.: 43.004.00, I-Nr. 91018
| Pos. | Bezeichnung Ersatzteil-Nr. | |
| 01 | Entriegelungsknopf 43.004.00.01 | |
| 02 | Handgriff 43.004.00.02 | |
| 03 | Ein-Ausschalter 43.004.00.03 | |
| 04 | Maschinenkopf 43.004.00.04 | |
| 05 | Ersatzsägeblatt 45.020.47 | |
| 06 | Sägeblattschutz beweglich 43.004.00.05 | |
| 07 | Anschlagschiene 43.004.00.06 | |
| 08 | Drehtisch 43.004.00.07 | |
| 09 | Bodenplatte feststehend 43.004.00.08 | |
| 10 | Feststellschraube 43.004.00.09 | |
| 11 | Justierschraube 45° 43.004.00.10 | |
| 12 | Justierschraube 90° 43.004.00.11 | |
| 13 | Spannschraube | 43.004.00.12 |
| 14 | Sägeblattbefestigung | 43.004.00.13 |
| 15 | Sägeblattabdeckung | 43.004.00.14 |
| 20 | Drehgriff | 43.004.00.15 |
| 24 | Stirnlochschlüssel | 43.004.00.16 |
| 25 | Sechskantschlüssel | 43.004.00.17 |
| Ohne Abbildung: | |
| Kohlebürste (Paar) | 43.004.00.21 |
| Stator | 43.004.00.22 |
| Rotor | 43.004.00.23 |
| D | GB | F | NL | E | P |
| EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma | EC Declaration of ConformityThe Undersigned declares, on behalf of | Déclaration de Conformité CELe soussigné déclare, au nom de | EC ConformiteitsverklaringDe ondertekenaar verklaart in naam van de firma | Declaracion CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa | Declaração de conformidade CEO abaixo assinado declara em nome da empresa |
| HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar | |||||
| daß die | that the | que | dat de | que el/la | que |
| Maschine/Produkt | Machine / Product | la machine / le produit | machine/produkt | máquina/producto | a máquina/o produto |
| Kapp- und Gehrungssäge | Circular Cross-Cut Saw and Mitre Box Saw | Scie tronçonneuse et à onglet | Kap- en verstekzaag | Sierra de mesa, oscilante y para cortar ingletes | Serra oscilante e para cortes enviesados |
| Marke | produced by: | du fabricant | merk | marca | marca |
| Einhall® | |||||
| Typ | Type | Type | type | tipo | tipo |
| KGS 205 | |||||
| – Seriennummer auf dem Produkt – der☑EG Maschinenrichtlinie89/392/EWG mit Änderungen☑EG Niederspannungs- richtlinie 73/23 EWG☑EG Richtlinie Elektro- magnetische Verträglichkeit89/336 EWG mit Änderungen entspricht. | – Serial number specified on the product - is in accordance with the☑EC Directive regarding machinery 89/392 EEC, as amended;☑EC Directive regarding low-voltage equipment73/23 EEC;☑EC Directive regarding electromagnetic compatibility89/336 EEC, as amended. | – no. série indiqué sur le produit - correspond(ent) à la☑Directive CE relative aux machines 89/392 CEE avec les modifications y apportées;☑Directive CE relative aux basses tensions 73/23 CEE;☑Directive CE relative à la compatibilité électro- magnétique 89/336 CEE avec les modifications y apportées. | – serienummer op het produkt- conform de volgenderichtlijnen is:☑EG machinerichtlijn89/392/EWG met wijzigingen☑EG laagspanningsrichtlijn73/23 EWG☑EG richtlijn Elektro- magnetische compatibilité89/336 EWG met wijzigingen | – No. de serie en el producto: satisface las disposiciones pertinentes siguientes:☑Disposición de maquinaria de la CE 89/392/CEE con modificaciones☑Disposición de baja tensión de la CE 73/23 CEE☑Disposición de la compatibilidad electro- magnética de la CE 89/336 CEE con modificaciones. | – cujo número de série encontra-se no produto - corresponde à☑Directiva da CE de máquinas 89/392/CEE, com alterações☑Directiva da CE de baixa tensão 73/23 CEE☑Directiva da CE de compatibilidade electro- magnética 89/336 CEE, com alterações |
| EN 60555-2-3; EN 55014-2: 1997; EN 55014:1993; EN 55104; EN 61029-1; DIN EN ISO 3744 11'95; DIN EN ISO 11201; VDE 0740 Teil 510/6.94 | |||||
| Landau/Isar, den06.02.1998 | Landau/Isar, (date)06.02.1998 | Landau/Isar, (date)06.02.1998 | Landau/Isar, datum06.02.1998 | Landau/Isar06.02.1998 | Landau/Isar06.02.1998 |
| BrunhölzlProdukt-Management | BrunhölzlProdukt-Management | BrunhölzlProdukt-Management | BrunhölzlProdukt-Management | BrunhölzlProdukt-Management | BrunhölzlProdukt-Management |
Achivierung / For archives: KGS-0542-21-834-E
| S | FIN | N | GR | I | DK |
| EC KonformitetsförklaringUndertecknad förklarar ifirmans | EC YhdenmukaisuusilmoitusAllekirjoittanut ilmoittaa yhtiön | EC KonfirmitetserklæringUndertegnede erklærer på vegne av firma | EC Δήλωση περι της ανταπόκρισηςΟ υπγράφων δηλώνει εν ονόματι της εταιρίας | Dichiarazione di conformità CEIl sottoscritto dichiara in nome della ditta | EC Overensstemmelses-erklæringUndertegnede erklærer på vegne af firmaet |
| HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar | |||||
| namn, att | nimissä että | at | óτι η | che la | at |
| maskinen/produkten | kone/tuote | Maskin/produkt | μηχανή / το προιόν | macchina/prodotto | maskine/produkt |
| Kap- och geringssåg Katkaisu- ja kiirisaha kapp- og gjæringssag | Πριόνι κοψίματος και γωνιάσματος | Segatrice per augnature e spuntature | Kap- og geringssav | ||
| märke | merkki | Merke | uáρκα | marca | mærke |
| Einhell® | |||||
| typ | typpi | Type | túπος | tipo | type |
| KGS 205 | |||||
| – serienummer på produkten - motsvararEU riktlinje för maskiner89/392/EWG med ändringarEU riktlinje för lågspänning73/23 EWGEU riktlinje för elektromagnetisk kompatibilitet89/336 med ändringar | – tuotteen valmistusnumero - vastaaEU-konedirektiivik (johon on tehty muutoksia)89/392/EWGEU-pienjänitedirektiiviä73/23 EWGEU-direktiiviä 89/336 EWG (johon on tehty muutoksia) ja joka koskee sähkömagn-eettista mukautuvuutta (EMI) | – Serienumer på produktet – tilfredsstiller følgende retningslinjer:EU Maskinretningslinje 89/392/ EWG med endringerEU Lavspennings-retningslinje 73 / 23 EWGEU Ratningslinje for elektromagnetisk kompatibilitet 89/336 EWG med endringer, | – Αριθμός σειράς πάνω στο προϊόν – ανταποκρίνεται στηνκατευθυντήρια γραμμή της Ευρωπαϊκής Κοινότητας 89/392/ EOK με αλλαγέκατευθυντήρια γραμμή χαμηλής τασεως της Ευρωπαϊκής Κοινότητας 73/ 23/ EOKκατευθυντήρια γραμμή ηλεκτροναγνητικής ανεκτικότητας της Ευρωπαϊκής Κοινότητας 89/ 336/ EOK με αλλαγές. | – numero di serie sul prodotto - corrispondealla Direttiva CE sulle macchine 89/392/CEE con modifichealla Direttiva CE sulla bassa tensione 73/23 CEEalla Direttiva CE sulla compatibilità elettromagnetica 89/336 CEE con modifiche | – Serienummer på produktet - opfylderEU-maskindirektiv89/392/EØF med ændringerEU-lavspændingsdirektiv73/23/EÖFEU-direktiv vedr.elektromagnetisk stoj (EMC)89/336/EØF med ændringer. |
| EN 60555-2-3; EN 55014-2: 1997; EN 55014:1993; EN 55104; EN 61029-1; DIN EN ISO 3744 11'95; DIN EN ISO 11201; VDE 0740 Teil 510/6.94 | |||||
| Landau/Isar, den06.02.1998 | Landau/Isar06.02.1998 | Landau/Isar, den06.02.1998 | Landau/Isar, στις06.02.1998 | Landau/Isar,l"06.02.1998 | Landau/Isar, den06.02.1998 |
| BrunhölzlProdukt-Management | BrunhölzlProdukt-Management | BrunhölzlProdukt-Management | BrunhölzlProdukt-Management | BrunhölzlProdukt-Management | BrunhölzlProdukt-Management |
Achivierung / For archives: KGS-0542-21-834-E
© GARANTIEURKUNDE
Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 1 Jahr.
Die Gewährleistung erfolgt für mangelhafte
Ausführung oder Material- und Funktionsfehler.
Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.
Keine Gewährleistung für Folgeschäden.
Ihr Kundendienstansprechpartner
F GARANTIE EINHELL
Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.
Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.
Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.
ISC GmbH · International Service Center
Ersatzteil-Abt.: Telefon (0 99 51) 942 356 • Telefax (0 99 51) 52 50
Reparatur-Abt.: Telefon (0 99 51) 942 357 • Telefax (0 99 51) 26 10
Technische Kundenberatung: Telefon (0 99 51) 942 358
A Herbert Horvat
Badenerstraße 318
A-2511 Pfaffstätten
GB Einhell Marketing Sales & Service
Technische Änderungen vorbehalten
Gartenteiche und Zubehör
Springbrunnenpumpen, Filter und Zubehör
Gewächshäuser, Frühbeete und Zubehör
Bioluftbefeuchter
Hochdruckreiniger und Zubehör
■Gartenpumpen und Zubehör
Motor-, Elektroketten-
sägen und Zubehör
Gartengeräte und Zubehör
Heizgeräte
Gas-, Holzkohlegrills und Zubehör

Auto & Werkstatt
Schweißtechnik
Drucklufttechnik
■Reinigungstechnik
■Akku-/Elektro-Bohrmaschinen
Garagentorheber und Zubehör
Schleiftechnik
■Motorsägen
Elektrosägen
Batterielader
Torantriebe
■Klima- und Heizgeräte
■Hub- und Zuggeräte
■Werkstatttausrüstung

Haustechnik
■Video-Überwachung
Bild-Türsprechanlagen
■Funk- und Kabel-Alarmanlagen
■Mobile Alarmgeber
■Mechanische Einbruchssicherungen.
