MANUAL DE UTILIZADOR KGS 205 EINHELL

4 ④ ⑮ ⑤ ⑧ a ⑯ ⑭ ⑰ ⑯ ⑬ ⑰ ⑰ ⑱ ⑰ ⑰ ⑰

5 ② ⑩ ⑩ a b 8 9

6 ② ④ ⑧ ⑬

7 a 0° 15° 30° 45° b 13 21

8 4 2 13 5 18 11 a 8

9 ② ④ ⑧ ⑩ ⑬ ⑬

10 15 25 5 23 4 23 24

D

1. Descrição da máquina (Fig. 1)

1 Botão de destravamento
2 Punho
3 Interruptor
4 Cabeça da máquina
5 Disco de serra
6 Cobertura móvel do disco de serra
7 Barra de encosto
8 Mesa giratória
9 Placa de base fixa
10 Parafuso de fixação
11 Parafuso de ajuste 45°
12 Parafuso de ajuste 90°
13 Parafuso tensor
14 Sujeitador do disco de serra
15 Cobertura do disco de serra

2. Volume do fornecimento

• Disco de serra com dentes de metal duro
  ●Chave de espigas (24), sextavada (25) e punho giratório (20)
• Serra oscilante e para cortes enviesados

3. Uso conforme às instruções

A serra oscilante e para cortes enviesados Einhell KGS 205 serve para cortar madeira e plásticos, de acordo com o tamanho da máquina.

Ela não é adequada para cortar lenha.

Só é permitido usar a máquina para a finalidade prevista.

Qualquer outro uso não corresponde às instruções.

A responsabilidade por quaisquer danos ou ferimentos resultantes disso cabe ao operador/usuário, mas não ao fabricante. Só é permitido usar discos de serra adequados para a máquina. O uso de discos separadores de qualquer tipo é proibido.

A observação das instruções de segurança, montagem e serviço, constantes do manual de operação, também forma parte do uso conforme às instruções.

As pessoas que usam a máquina e efectuam a sua manutenção devem estar familiarizadas com a mesma e estar informadas sobre os perigos possíveis.

Além disso, é necessário observar exactamente as instruções de prevenção de acidentes válidas.

Também deverão observar-se as regras gerais da medicina do trabalho e da segurança.

Quaisquer alterações da máquina excluem completamente uma responsabilidade do fabricante e por todos os danos que resultarem das mesmas.

Apesar do uso conforme às instruções, não é possível eliminar completamente certos factores restantes de riscos. Em virtude do projecto e da construção da máquina, pode ocorrer o seguinte:

• Contacto com o disco de serra na sua parte não coberta.
• Contacto com o disco de serra em movimento (ferimento de corte).
• No caso de uso incorrecto, rebate de peças a cortar ou partes dessas peças.
  ●Fracturas do disco de serra.
  ●Lançamento de peças de metal duro defeituosas do disco de serra.
• Perturbações da audição quando não se usar o protector dos ouvidos necessário.
• Emissões de pó de madeira, nocivas à saúde, ao usar-se a máquina em recintos fechados.

4. Instruções importantes

Leia cuidadosamente o manual de operação e observe as instruções constantes do mesmo. Utilize o manual de operação para familiarizar-se com a máquina, o seu uso correcto e as instruções de segurança.

⚠ Instruções de segurança

• Antes de fazer quaisquer trabalhos de ajuste ou manutenção na máquina, tire a ficha da tomada.
• Entregue as instruções de segurança a todas as pessoas que trabalham com a máquina.
• Não use a serra para cortar lenha.
• Cuidado! Devido ao disco de serra em rotação, há perigo de ferir-se as mãos e os dedos.
• Antes de colocar a máquina em funcionamento, verifique se a tensão indicada na placa de características da máquina corresponde à tensão da rede.
• Se for necessário um cabo eléctrico de extensão, verifique se a secção transversal do mesmo é suficiente para o consumo de corrente da serra. A secção transversal mínima de cada condutor deve ser de 1,5 mm ^2 .
• Ao usar um tambor para cabos, desenrole completamente o cabo eléctrico.
• Não transporte a máquina, suspendendo-a no cabo de ligação à rede.
• Não exponha a serra à chuva e não use a máquina num ambiente húmido.
• Observe que a iluminação deve ser boa.
• Não trabalhe com a serra perto de líquidos ou

P

gases inflamáveis.

- Use roupa de trabalho adequada. Roupa larga ou jóias podem ser colhidas pelo disco de serra em movimento.

- O usuário deve ter no mínimo 18 anos de idade; aprendizes no mínimo 16 anos, mas o uso por aprendizes só é permitido sob vigilância.

- Mantenha afastadas as crianças da máquina ligada à rede.

- Controle o cabo de ligação à rede. Não use cabos de ligação defeituosos ou danificados.

- Mantenha o posto de trabalho livre de restos de madeira e peças não arrumadas.

- Não é permitido distrair as pessoas que trabalham na máquina.

- Observe o sentido de rotação do motor e do disco de serra.

- Depois de desligar a máquina, é absolutamente proibido parar o disco de serra, apertando-o lateralmente.

- Monte somente discos de serra bem afiados, sem gretas e não deformados.

- Só é permitido usar na máquina ferramentas que correspondem à norma prEN 847-1:1996.

- Substitua imediatamente discos de serra defeituosos.

- Não use discos de serra que não correspondem às características constantes deste manual de operação.

- Deve estar assegurado que a direcção da flecha impressa no disco de serra deve ser igual à da flecha que se encontra na máquina.

- Certifique-se de que o disco de serra não toca a mesa giratória em nenhuma posição. Para isso, tire a ficha da tomada e gire o disco de serra à mão na posição de 45° e 90°. Se for preciso, reajuste a cabeça da serra conforme o item C/F.

- Deve estar assegurado que todos os dispositivos que cobrem o disco de serra funcionam perfeitamente.

- Não é permitido fixar a cobertura móvel, quando ela estiver aberta.

- Não é permitido desmontar ou tornar inutilizáveis os dispositivos de segurança da máquina.

- Os dispositivos de segurança danificados ou defeituosos devem ser substituídos imediatamente.

- Não corte peças que forem pequenas demais para segurá-las na mão de modo seguro.

- Evite posições pouco jeitosas das mãos, devido às quais uma ou ambas mãos, se escorregarem, podem tocar o disco de serra.

- Para serrar peças compridas, é necessário um suporte adicional (mesa, cavaletes, etc.), para evitar que a máquina tombe.

-ecas redondas, como barras para tacos, etc., devem ser sujeitadas sempre com um dispositivo adequado.

- As peças a cortar não devem conter pregos ou outros corpos estranhos.

●A posição de trabalho do usuário deve ser sempre ao lado do disco de serra.

- Não sobrecarregue a máquina, de maneira que esta pare.

- Aperte sempre bem a peça a cortar sobre a mesa e contra a barra de encosto, para evitar que a peça balance ou vire.

- Assegure que os restos das peças cortadas possam cair ao lado do disco de serra. Se não for esse o caso, é possível que o disco de serra colha e arremesse as mesmas.

●Nunca corte várias peças ao mesmo tempo.

●Nunca tire lascas soltas, aparas ou pedaços de madeira entalados quando o disco de serra está a girar.

- Para eliminar anomalias ou remover peças de madeira entaladas, desligue a máquina. - Tire a ficha da tomada. -

- Faça trabalhos de reajuste, ajuste, medição e limpeza somente quando o motor estiver desligado. - Tire a ficha da tomada. -

- Antes de ligar a máquina, verifique se as chaves e as ferramentas de ajuste foram removidas.

●Antes de abandonar o posto de trabalho, desligue o motor e tire a ficha da tomada.

- Instalações eléctricas, reparações e trabalhos de manutenção só devem ser feitos por técnicos especializados.

- Depois de terminada a reparação ou o trabalho de manutenção, é preciso montar imediatamente todos os dispositivos de protecção e segurança.

●Devem-se observar as instruções de segurança, serviço e manutenção do fabricante, assim como as dimensões indicadas nos dados técnicos.

- Devem-se observar as instruções de prevenção de acidentes e demais regras de segurança, reconhecidas em geral.

●Devem-se observar as brochuras da Berufsgenossenschaft (Cooperativa de Empregadores) (VBG 7j).

- Para cada trabalho, ligue a instalação aspiradora de pó.

●A operação em recintos fechados só é permitida com uma instalação aspiradora adequada.

Use óculos de segurança

Use um protector dos ouvidos

Use uma máscara contra o pó

Emissão de ruídos

- O ruído desta serra é medido conforme as normas DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960, anexo A; 2/95. No posto de trabalho, o nível de ruído pode exceder 85 dB (A). Nesse caso, é preciso tomar medidas de protecção contra o ruído (usar um protector dos ouvidos).

Operação Marcha em vazio

Nível da pressão

Nível de ruído LWA 111,4 dB (A) 102,7 dB (A)

"Os valores indicados são os valores das emissões e não precisam representar ao mesmo tempo valores seguros para o posto de trabalho. Embora exista uma correlação entre os valores de emissão e imissão, não é possível deduzir disso, com segurança, se são necessárias medidas de protecção adicionais ou não. Os factores que podem influir no nível de imissão existente actualmente no posto de trabalho compreendem a duração da influência, as características do recinto de trabalho, outras fontes de ruídos, etc., como p.ex. o número de máquinas e outras operações vizinhas. Os valores confiáveis do posto de trabalho também podem variar de um país para outro. Mas esta informação deve possibilitar ao usuário avaliar melhor o perigo e o risco."

5. Dados técnicos

Motor trifásico 230 V 50 Hz

Potência 800 vatios

Modo de operação S1

Número de rotações em vazio no 4500 rpm

Conexão de aspiração de pó ∅ 35 mm

Superfície de apoio 400 x 335 mm

Alcance de inclinação -45° / 0 +45°

Corte enviesado 0° a 45° para a esquerda

Apoio do leito da serra	275 x 140 mm
Largura de corte a 90°	120 x 55 mm
Largura de corte a 45°	70 x 55 mm
Largura de corte a 2 x 45°(corte enviesado duplo)	70 x 55 mm
Peso	7,2 kg

6. Antes da colocação em serviço

• Instale a máquina numa posição estável, isto é, aparafuse-a numa bancada de trabalho, numa armação universal firme ou num dispositivo similar.
• Antes de colocar a máquina em serviço, devem estar montados correctamente todos os dispositivos de protecção e as coberturas.
• O disco de serra deve poder girar livremente.
• Se a madeira já foi utilizada, observe que ela não deve conter corpos estranhos, como, p.ex., pregos ou parafusos, etc.
• Antes de apertar o interruptor, certifique-se de que o disco de serra está montado correctamente e as peças móveis se deslocam facilmente.
• Antes de ligar a máquina, verifique se os dados constantes da placa de características correspondem aos dados referentes à rede.

7. Montagem e operação

A) Ajuste da serra (Fig. 2)

• Aperte levemente a cabeça da máquina (4) para baixo e tire ao mesmo tempo o pino de segurança (16) do suporte do motor, para destravar a serra na posição de trabalho inferior.
  ●Levante a cabeça da máquina (4) até que o gancho de segurança engate.
• Pode-se inclinar a cabeça da máquina (4) para a esquerda, até 45°, no máximo, soltando o parafuso tensor (13) com a chave sextavada (25) ou o punho giratório (20).
• Verifique se a tensão da rede corresponde à tensão indicada na placa de características e introduza a ficha na tomada.

B) Corte a 90° e mesa giratória 0° (Fig. 3)

• Para ligar a máquina, aperte o interruptor principal (3).
• Atenção! Apoie o material a serrar com toda firmeza sobre a superfície da máquina, para que o material não se desloque durante o corte.
• Depois de ligar a serra, espere até que o disco de serra (5) alcance a sua velocidade de rotação máxima.
• Aperte o botão de destravamento (1) e mova a cabeça da máquina com o punho (2) de modo uniforme e com leve pressão para baixo, através da peça a serrar, para fazer o corte.
• Depois de serrar, desloque a cabeça da máquina até a posição de repouso superior e solte o interruptor (3).
  Atenção! Devido à mola restabelecedora, a máquina bate automáticamente para cima. Por isso, depois de serrar, não solte o punho (2), mas desloque a cabeça da máquina devagar para cima, fazendo uma leve contrapressão.

C) Ajuste de precisão do encosto para corte a 90° (Fig. 4)

• Abaixe a cabeça da máquina (4) e fixe-a com o pino de segurança (16).
  ●Afrouxe o parafuso tensor (13).
• Apoie o encosto angular (A) entre o disco de serra (5) e a mesa giratória (8).
• Afrouxe a contraporca (17) e regule o parafuso de ajuste (12) até que o ângulo entre o disco de serra (5) e a mesa giratória (8) seja de 90°.
  ●Para fixar esse ajuste, aperte a contraporca (17).

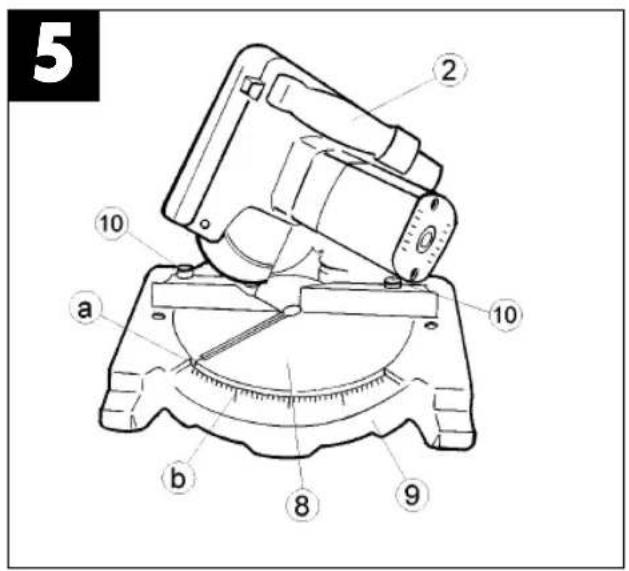

D) Corte a 90° e mesa giratória 0° - 45° (Fig. 5)

A serra KGS 205 permite fazer cortes enviesados de 0° - 45° para a esquerda ou para a direita, em relação à barra de encosto.

• Solte a mesa giratória (8), afrouxando os dois parafusos de fixação (10) na barra de encosto.
• Por meio do punho (2), ajuste a mesa giratória (8) ao ângulo desejado, isto é, a marcação (a) na mesa giratória (8) deve corresponder ao ângulo (B) desejado na placa de base fixa (9).
• Aperte os dois parafusos de fixação (10) para sujeitar a mesa giratória (8).
  ●Faça o corte, conforme descrito no item B.

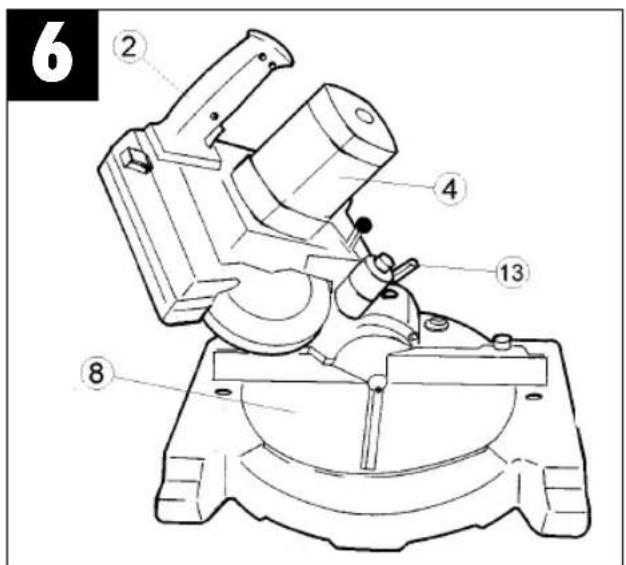

E) Corte enviesado 0° - 45° e mesa giratória 0° (Fig. 6)

A serra KGS 205 permite fazer cortes enviesados de 0° - 45° para a esquerda, em relação à superfície de trabalho.

• Coloque a cabeça da máquina (4) na posição superior.
  ●Fixe a mesa giratória (8) na posição de 0°.
• Solte o parafuso tensor (13) e incline a cabeça da máquina (4) para a esquerda, com o punho (2), até que a marcação (a) na cabeça da máquina (4) esteja ajustada ao ângulo (b) do suporte (21), que se deseja.
• Aperte o parafuso tensor (13) e faça o corte, conforme descrito no item B.

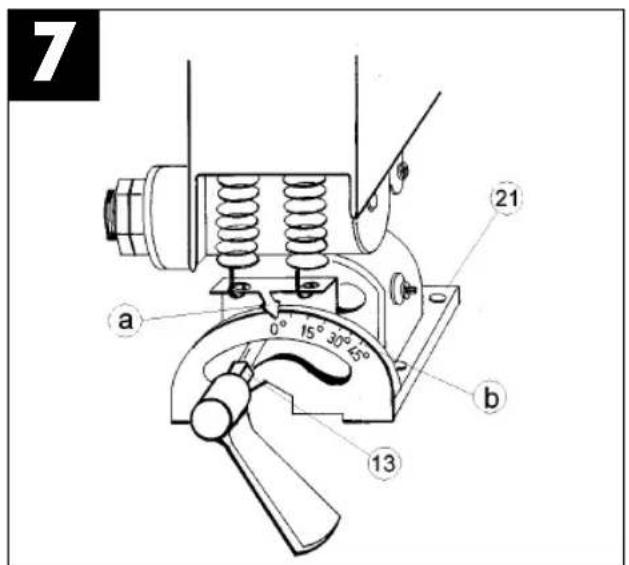

F) Ajuste de precisão do encosto para corte enviesado a 45° (Fig. 7)

• Abaixe a cabeça da máquina (4) e fixe-a com o pino de segurança (16).
  ●Fixe a mesa giratória (8) na posição 0.
• Solte o parafuso tensor (13) e incline a cabeça da máquina (4) para a esquerda, a 45°, com o punho (5).
• Coloque o encosto angular (A) de 45° entre o disco de serra (5) e a mesa giratória (8).
• Afrouxe a contraporca (18) e regule o parafuso de ajuste (11) até que o ângulo entre o disco de serra (5) e a mesa giratória (8) seja exactamente de 45°.
  ●Para fixar esse ajuste, aperte a contraporca (18).

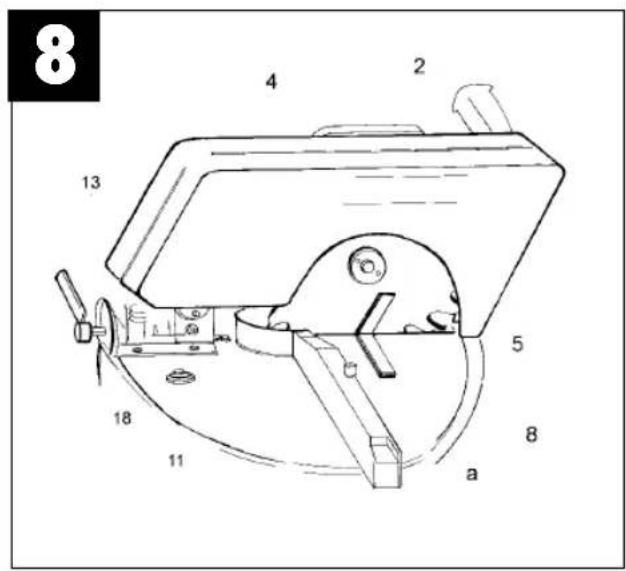

G) Corte enviesado 0° - 45° e mesa giratória 0° - 45° (Fig. 8)

A serra KGS 205 permite fazer cortes enviesados de 0° - 45° para a esquerda, em relação à superfície de trabalho, e ao mesmo tempo de 0° - 45°, em relação à barra de encosto (corte enviesado duplo).

• Coloque a cabeça da máquina (4) na posição superior.
• Solte a mesa giratória (8), afrouxando os dois parafusos de fixação (10) na barra de encosto.
• Por meio do punho (2), ajuste a mesa giratória (8) ao ângulo desejado (veja também o item D).
• Aperte os dois parafusos de fixação (10) para sujeitar a mesa giratória.
• Solte o parafuso tensor (13) e incline a cabeça da máquina (4) para a esquerda, com o punho (2), até o ângulo desejado (veja também o item E).
  ●Aperte o parafuso tensor (13).
  ●Faça o corte, conforme descrito no item B.

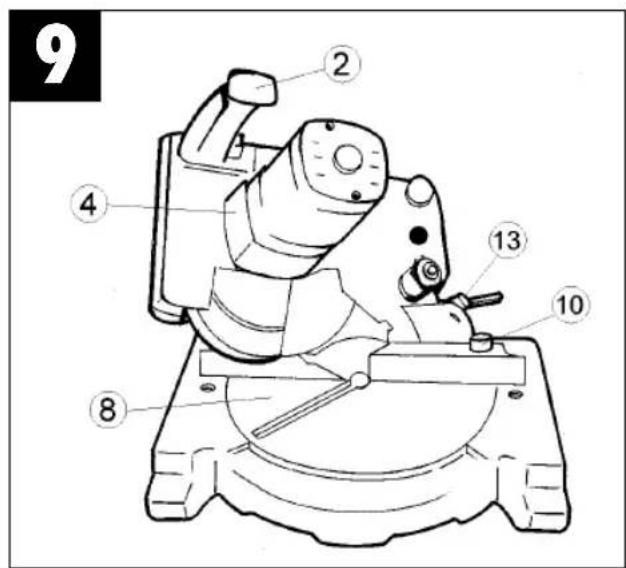

H) Aspiração de aparas (Fig. 9)

A serra tem uma tubuladura (22) para aspiração de aparas.

Assim, ela pode ser ligada facilmente a todas as instalações aspiradoras de aparas.

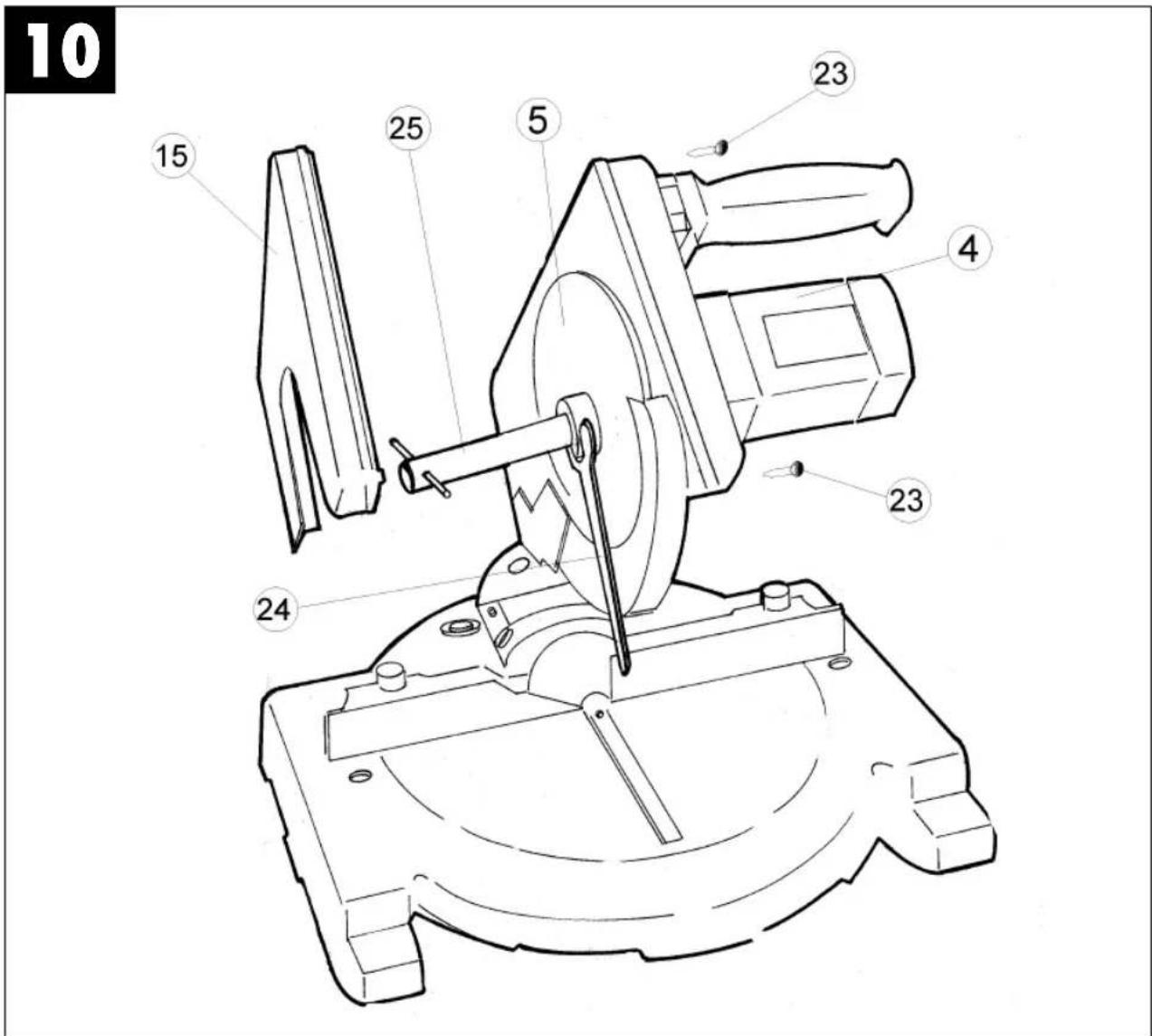

I) Troca do disco de serra (Fig. 10)

●Tire a ficha da tomada.
●Levante a cabeça da máquina (4).
●Tire os 4 parafusos de fendas em cruz (23) e a cobertura esquerda do disco de serra (15).
- Imobilize o flange externo com a chave de espigas (24) anexa e tire o parafuso sextavado, girando a chave de caixa (25) no sentido dos ponteiros do relógio (Atenção! Rosca à esquerda!)
●Tire o disco de serra (5) do flange interno e tire-o para cima.
- Monte o disco de serra novo, procedendo na ordem inversa, e aperte-o. Atenção! A obliquidade dos dentes, isto é, o sentido de rotação do disco de serra, deve ser igual à direcção da flecha que está na caixa.
- Antes de montar o disco de serra é preciso limpar cuidadosamente os flanges.
- Antes de continuar a trabalhar com a serra, é necessário controlar o funcionamento dos dispositivos de protecção.

8. Manutenção

• Mantenha sempre limpas as fendas de ventilação da máquina.
• Remova o pó e a sujidade da máquina em intervalos regulares. Convém fazer a limpeza com ar comprimido ou um pano.
  ●Lubrifique todas as peças móveis em intervalos periódicos.
• Não use produtos cáusticos para limpar a matéria plástica.

9. Encomenda de peças sobressalentes

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

• Tipo da máquina
  ●Número de artigo da máquina
  ●Número de identificação da máquina
  ●Número da peça sobressalente necessária

S

A garnia começa no dia da compra do aparelho e cobre um período de 1 ano.

Prestamos garantia em caso de execução defeituosa ou defeitos de material ou de funcionamento. Neste caso não faturamos os custos para sobressalentes e o trabalho necessários. Não nos responsabilizamos por danos em consequência da utilização do aparelho.

O seu serviço de assistência técnica

FN EINHELL-TAKUUTODISTUS

Rua dos Tercos, 638 Canelas

P-4405 Valadares

GR Antzoulatos Ltd.

7, Akti Demeon St

GR-26222 Patras

① Einhell Italia s.r.l.

Via Marconi, 16

Salvaguardem-se alterações técnicas
