Produkttyp	Aktiver tragbarer Lautsprecher
Marke	HK Audio
Modell	Sonar 112Xi
Kategorie	Lautsprecher
Abmessungen (B x H x T)	36,5 x 62,9 x 35,5 cm
Gewicht	15,9 kg
Stromversorgung	220-240 V AC, 0,6 A
Ausgangsleistung (Peak)	1200 W
Berechneter max. SPL	130 dB Halbraum
Frequenzgang (-10 dB)	54 Hz - 20 kHz
Tiefton-/Mitteltonlautsprecher	1 x 12" mit 2,5" Schwingspule
Hochtontreiber	1" mit 1,35" Schwingspule
Horn	CD 90° x 60°
Audioeingänge	2 x XLR/Klinke-Kombi sym., 1 x 3,5 mm Stereo-Miniklinke
Audioausgänge	1 x Mix Out XLR sym.
Bluetooth	Version 5.0, Audio-Streaming, TWS, App iOS/Android
DSP-Funktionen	Volume Master, 3-Band-EQ, Hochpassfilter, Delay, Live/DJ/Monitor-Modi, Ext. Sub, Bildschirmschoner, LED Front, Reset
Montagewinkel	0° / -7,5°
Aufhängepunkte	3 x M10
Griffe	2 x SingleGrip
Gehäusematerial	Kunststoff
Gitter	Metallgitter mit schwarzem Akustikschaum
Schutzfunktionen	Thermisch, Überlast, Subsonic-Filter, Peak/RMS-Begrenzer
Pflege und Reinigung	Mit einem trockenen Tuch reinigen. Keine flüssigen Reinigungsmittel verwenden.
Sicherheit	Gehäuse nicht öffnen. Nur das mitgelieferte Netzkabel verwenden. Sicherheitshinweise beachten.
Ersatzteile und Reparierbarkeit	Reparaturen müssen von qualifiziertem Fachpersonal durchgeführt werden. Original-Ersatzteile verwenden.

Häufig gestellte Fragen - Sonar 112Xi HK AUDIO

Wie verbinde ich mein Smartphone über Bluetooth?

Am Lautsprecher gehen Sie zu den Bluetooth-Einstellungen und aktivieren Sie Streaming: On. Suchen Sie auf Ihrem Smartphone in der Bluetooth-Liste nach 'SONAR Xi' und koppeln Sie.

Kann ich zwei Sonar 112Xi Lautsprecher in Stereo verwenden?

Ja, im Modus Bluetooth TWS (True Wireless Stereo). Verbinden Sie den ersten Lautsprecher mit Ihrer Quelle, aktivieren Sie dann Link an diesem und Streaming: Secondary am zweiten.

Wie stelle ich den Equalizer ein?

Drehen Sie den Master-Regler, um einen Kanal auszuwählen, drücken Sie zum Öffnen des 3-Band-Equalizers (High, Mid, Low) mit ±12 dB und einem einstellbaren Hochpassfilter.

Was tun, wenn die vordere LED dauerhaft rot leuchtet?

Dies deutet auf eine Überlastung hin. Reduzieren Sie den Eingangspegel. Bleibt die LED ohne Signal rot, wenden Sie sich an den technischen Service.

Wie setze ich die Werkseinstellungen zurück?

Wählen Sie im Menü Reset und bestätigen Sie mit 'Yes'. Alle DSP-Einstellungen werden auf die Standardwerte zurückgesetzt.

Kann ich einen externen Subwoofer verwenden?

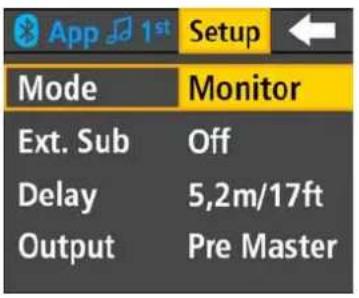

Ja, aktivieren Sie den Modus Ext. Sub im Setup-Menü. Für SONAR-Subwoofer sind Voreinstellungen vorgesehen.

Wie verwende ich den Lautsprecher als Monitor?

Stellen Sie den Lautsprecher auf den Boden, stellen Sie den Neigungswinkel (0° oder -7,5°) über die Stativklemme ein. Verwenden Sie den Modus Monitor im Setup-Menü für eine optimale Mitteltonwiedergabe.

Wie groß ist die Bluetooth-Reichweite?

Bis zu 40 m mit Bluetooth-5-Geräten und etwa 10 m mit älteren Geräten. Die Reichweite hängt von der Umgebung und Hindernissen ab.

Kann ich ein Mikrofon anschließen?

Ja, schließen Sie ein dynamisches Mikrofon an den XLR/Klinke-Kombieingang an und stellen Sie den Schalter auf Mic. Nutzen Sie den Equalizer, um den Klang anzupassen.

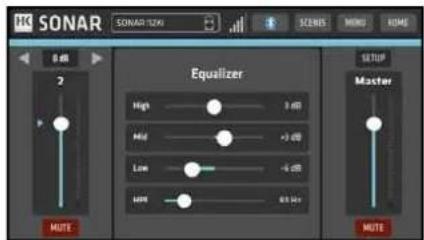

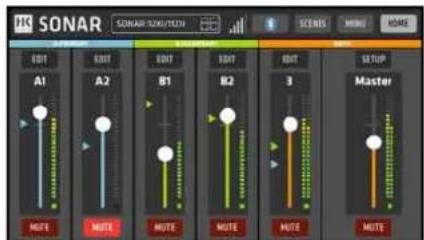

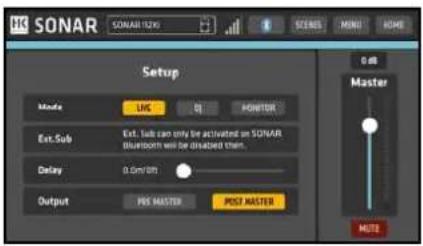

Wie verwende ich die SONAR REMOTE App?

Laden Sie die App auf iOS oder Android herunter. Aktivieren Sie App Control: On in den Bluetooth-Einstellungen des Lautsprechers, öffnen Sie dann die App, um Lautstärke, Equalizer und Szenen fernzusteuern.

BEDIENUNGSANLEITUNG Sonar 112Xi HK AUDIO

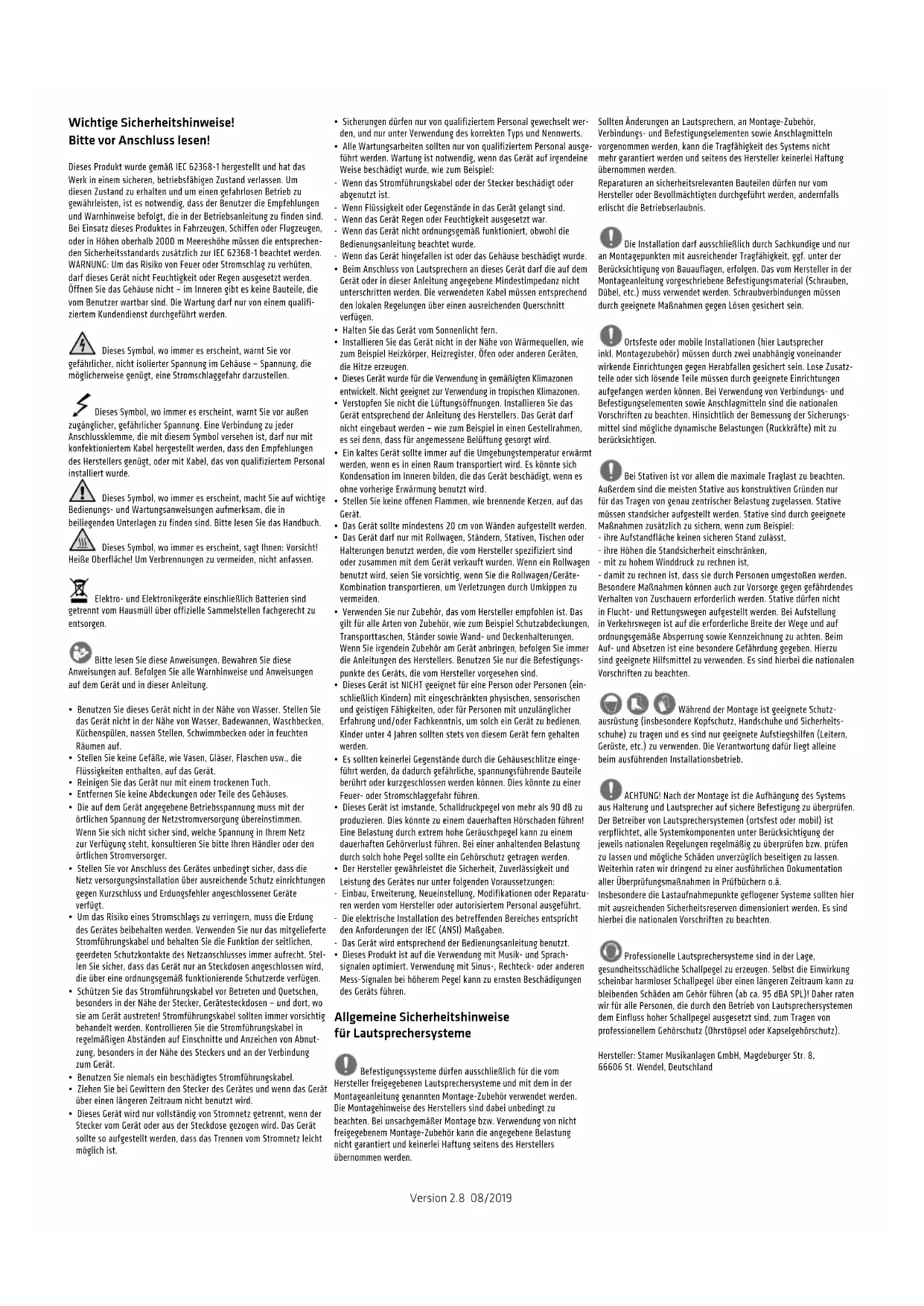

Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!

Dieses Produkt wurde gemäß IEC 62368-1 hergestellt und hat das Werk in einem sicheren, betriebsfähigen Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb zu gewährleisten, ist es notwendig, dass der Benutzer die Empfehlungen und Warnhinweise befolgt, die in der Betriebsanleitung zu finden sind. Bei Einsatz dieses Produktes in Fahrzeugen, Schiffen oder Flugzeugen, oder in Höhen oberhalb 2000 m Meereshöhe müssen die entsprechenden Sicherheitsstandards zusätzlich zur IEC 62368-1 beachtet werden. WARNUNG: Um das Risiko von Feuer oder Stromschlag zu verhüten, darf dieses Gerät nicht Feuchtigkeit oder Regen ausgesetzt werden. Öffnen Sie das Gehäuse nicht – im Inneren gibt es keine Bauteile, die vom Benutzer wartbar sind. Die Wartung darf nur von einem qualifiziertem Kundendienst durchgeführt werden.

Dieses Symbol, wo immer es erscheint, warnt Sie vor

gefährlicher, nicht isolierter Spannung im Gehäuse – Spannung, die möglicherweise genügt, eine Stromschlaggefahr darzustellen.

Dieses Symbol, wo immer es erscheint, warnt Sie vor außen

zugänglicher, gefährlicher Spannung. Eine Verbindung zu jeder Anschlussklemme, die mit diesem Symbol versehen ist, darf nur mit konfektioniertem Kabel hergestellt werden, dass den Empfehlungen des Herstellers genügt, oder mit Kabel, das von qualifiziertem Personal installiert wurde.

Dieses Symbol, wo immer es erscheint, macht Sie auf wichtige

Bedienungs- und Wartungsanweisungen aufmerksam, die in beiliegenden Unterlagen zu finden sind. Bitte lesen Sie das H

Dieses Symbol, wo immer es erscheint, sagt Ihnen: Vorsicht!

Heiße Oberfläche! Um Verbrennungen zu vermeiden, nicht anfassen.

Elektro- und Elektronikgeräte einschließlich Batterien sind

getrennt vom Hausmüll über offizielle Sammelstellen fachgerecht zu entsorgen.

Bitte lesen Sie diese Anweisungen. Bewahren Sie diese

Anweisungen auf. Befolgen Sie alle Warnhinweise und Anweisungen auf dem Gerät und in dieser Anleitung.

• Benutzen Sie dieses Gerät nicht in der Nähe von Wasser. Stellen Sie das Gerät nicht in der Nähe von Wasser, Badewannen, Waschbecken, Küchenspülen, nassen Stellen, Schwimmbecken oder in feuchten Räumen auf.
• Stellen Sie keine Gefäße, wie Vasen, Gläser, Flaschen usw., die Flüssigkeiten enthalten, auf das Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Entfernen Sie keine Abdeckungen oder Teile des Gehäuses.
• Die auf dem Gerät angegebene Betriebsspannung muss mit der örtlichen Spannung der Netzstromversorgung übereinstimmen. Wenn Sie sich nicht sicher sind, welche Spannung in Ihrem Netz zur Verfügung steht, konsultieren Sie bitte Ihren Händler oder den örtlichen Stromversorger.
• Stellen Sie vor Anschluss des Gerätes unbedingt sicher, dass die Netz versorgungsin installation über ausreichende Schutz einrichtungen gegen Kurzschluss und Erdungsfehler angeschlossener Geräte verfügt.
• Um das Risiko eines Stromschlags zu verringern, muss die Erdung des Gerätes beibehalten werden. Verwenden Sie nur das mitgelieferte Stromführungskabel und behalten Sie die Funktion der seitlichen, geerdeten Schutzkontakte des Netzanschlusses immer aufrecht. Stellen Sie sicher, dass das Gerät nur an Steckdosen angeschlossen wird, die über eine ordnungsgemäß funktionierende Schutzerde verfügen.
• Schützen Sie das Stromführungskabel vor Betreten und Quetschen, besonders in der Nähe der Stecker, Gerätesteckdosen – und dort, wo sie am Gerät austreten! Stromführungskabel sollten immer vorsichtig behandelt werden. Kontrollieren Sie die Stromführungskabel in regelmäßigen Abständen auf Einschnitte und Anzeichen von Abnutzung, besonders in der Nähe des Steckers und an der Verbindung zum Gerät.
• Benutzen Sie niemals ein beschädigtes Stromführungskabel.
• Ziehen Sie bei Gewittern den Stecker des Gerätes und wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.

• Dieses Gerät wird nur vollständig von Stromnetz getrennt, wenn der Stecker vom Gerät oder aus der Steckdose gezogen wird. Das Gerät sollte so aufgestellt werden, dass das Trennen vom Stromnetz leicht möglich ist.

• Sicherungen dürfen nur von qualifiziertem Personal gewechselt werden, und nur unter Verwendung des korrekten Typs und Nennwerts.

• Alle Wartungsarbeiten sollten nur von qualifiziertem Personal ausgeführt werden. Wartung ist notwendig, wenn das Gerät auf irgendeine Weise beschädigt wurde, wie zum Beispiel:
• Wenn das Stromführungskabel oder der Stecker beschädigt oder abgenutzt ist.

- Wenn Flüssigkeit oder Gegenstände in das Gerät gelangt sind. - Wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war.

- Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl die Bedienungsanleitung beachtet wurde.

- Wenn das Gerät hingefallen ist oder das Gehäuse beschädigt wurde.

- Beim Anschluss von Lautsprechern an dieses Gerät darf die auf dem Gerät oder in dieser Anleitung angegebene Mindestimpedanz nicht unterschritten werden. Die verwendeten Kabel müssen entsprechend den lokalen Regelungen über einen ausreichenden Querschnitt verfügen.

• Halten Sie das Gerät vom Sonnenlicht fern.

- Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie zum Beispiel Heizkörper, Heizregister, Öfen oder anderen Geräten, die Hitze erzeugen.

- Dieses Gerät wurde für die Verwendung in gemäßigten Klimazonen entwickelt. Nicht geeignet zur Verwendung in tropischen Klimazonen

- Verstopfen Sie nicht die Lüftungsöffnungen. Installieren Sie das Gerät entsprechend der Anleitung des Herstellers. Das Gerät darf nicht eingebaut werden – wie zum Beispiel in einen Gestellrahmen, es sei denn, dass für angemessene Belüftung gesorgt wird.

- Ein kaltes Gerät sollte immer auf die Umgebungstemperatur erwärmt werden, wenn es in einen Raum transportiert wird. Es könnte sich Kondensation im Inneren bilden, die das Gerät beschädigt, wenn es ohne vorherige Erwärmung benutzt wird.

- Stellen Sie keine offenen Flammen, wie brennende Kerzen, auf das Gerät.

- Das Gerät sollte mindestens 20 cm von Wänden aufgestellt werden.

- Das Gerät darf nur mit Rollwagen, Ständern, Stativen, Tischen oder Halterungen benutzt werden, die vom Hersteller spezifiziert sind oder zusammen mit dem Gerät verkauft wurden. Wenn ein Rollwagen benutzt wird, seien Sie vorsichtig, wenn Sie die Rollwagen/Geräte-Kombination transportieren, um Verletzungen durch Umkippen zu vermeiden.

- Verwenden Sie nur Zubehör, das vom Hersteller empfohlen ist. Das gilt für alle Arten von Zubehör, wie zum Beispiel Schutzabdeckungen, Transporttaschen, Ständer sowie Wand- und Deckenhalterungen. Wenn Sie irgendein Zubehör am Gerät anbringen, befolgen Sie immer die Anleitungen des Herstellers. Benutzen Sie nur die Befestigungspunkte des Geräts, die vom Hersteller vorgesehen sind.

- Dieses Gerät ist NICHT geeignet für eine Person oder Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten, oder für Personen mit unzulänglicher Erfahrung und/oder Fachkenntnis, um solch ein Gerät zu bedienen. Kinder unter 4 Jahren sollten stets von diesem Gerät fern gehalten werden.

- Es sollten keinerlei Gegenstände durch die Gehäuseschlitze eingeführt werden, da dadurch gefährliche, spannungsführende Bauteile berührt oder kurzgeschlossen werden können. Dies könnte zu einer Feuer- oder Stromschlaggefahr führen.

- Dieses Gerät ist imstande, Schalldruckpegel von mehr als 90 dB zu produzieren. Dies könnte zu einem dauerhaften Hörschaden führen! Eine Belastung durch extrem hohe Geräuschpegel kann zu einem dauerhaften Gehörverlust führen. Bei einer anhaltenden Belastung durch solch hohe Pegel sollte ein Gehörschutz getragen werden.

- Der Hersteller gewährleistet die Sicherheit, Zuverlässigkeit und Leistung des Gerätes nur unter folgenden Voraussetzungen:

- Einbau, Erweiterung, Neueinstellung, Modifikationen oder Reparaturen werden vom Hersteller oder autorisiertem Personal ausgeführt. - Die elektrische Installation des betreffenden Bereiches entspricht den Anforderungen der IEC (ANSI) Maßgaben.

- Das Gerät wird entsprechend der Bedienungsanleitung benutzt.

- Dieses Produkt ist auf die Verwendung mit Musik- und Sprach-signalen optimiert. Verwendung mit Sinus-, Rechteck- oder anderen Mess-Signalen bei höherem Pegel kann zu ernsten Beschädigungen des Geräts führen.

Allgemeine Sicherheitshinweise für Lautsprechersysteme

Befestigungssysteme dürfen ausschließlich für die vom

Hersteller freigegebenen Lautsprechersysteme und mit dem in der Montageanleitung genannten Montage-Zubehör verwendet werden. Die Montagehinweise des Herstellers sind dabei unbedingt zu beachten. Bei unsachgemäßer Montage bzw. Verwendung von nicht freigegebenem Montage-Zubehör kann die angegebene Belastung nicht garantiert und keinerlei Haftung seitens des Herstellers übernommen werden.

Sollten Änderungen an Lautsprechern, an Montage-Zubehör, Verbindungs- und Befestigungselementen sowie Anschlagmitteln vorgenommen werden, kann die Tragfähigkeit des Systems nicht mehr garantiert werden und seitens des Hersteller keinerlei Haftung übernommen werden.

Reparaturen an sicherheitsrelevanten Bauteilen dürfen nur vom Hersteller oder Bevollmächtigten durchgeführt werden, andernfalls erlischt die Betriebserlaubnis.

Die Installation darf ausschließlich durch Sachkundige und nur ntagepunkten mit ausreichender Tragfähigkeit, gef. unter der Berücksichtigung von Bauauflagen, erfolgen. Das vom Hersteller in der Montageanleitung vorgeschriebene Befestigungsmaterial (Schrauben, Dübel, etc.) muss verwendet werden. Schraubverbindungen müssen durch geeignete Maßnahmen gegen Lösen gesichert sein.

Ortsfeste oder mobile Installationen (hier Lautsprecher ontagezubehör) müssen durch zwei unabhängig voneinander wirkende Einrichtungen gegen Herabfallen gesichert sein. Lose Zusatzteile oder sich lösende Teile müssen durch geeignete Einrichtungen aufgefangen werden können. Bei Verwendung von Verbindungs- und Befestigungselementen sowie Anschlagmitteln sind die nationalen Vorschriften zu beachten. Hinsichtlich der Bemessung der Sicherungsmittel sind mögliche dynamische Belastungen (Ruckkräfte) mit zu berücksichtigen.

Bei Stativen ist vor allem die maximale Traglast zu beachten. Außerdem sind die meisten Stative aus konstruktiven Gründen nur für das Tragen von genau zentrischer Belastung zugelassen. Stative müssen standsicher aufgestellt werden. Stative sind durch geeignete Maßnahmen zusätzlich zu sichern, wenn zum Beispiel:

- ihre Aufstandfläche keinen sicheren Stand zulässt,

- ihre Höhen die Standsicherheit einschränken, - mit zu hohem Winddruck zu rechnen ist,

- damit zu rechnen ist, dass sie durch Personen umgestoßen werden. Besondere Maßnahmen können auch zur Vorsorge gegen gefährdendes Verhalten von Zuschauern erforderlich werden. Stative dürfen nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in Verkehrswegen ist auf die erforderliche Breite der Wege und auf ordnungsgemäße Absperrung sowie Kennzeichnung zu achten. Beim Auf- und Absetzen ist eine besondere Gefährdung gegeben. Hierzu sind geeignete Hilfsmittel zu verwenden. Es sind hierbei die nationalen Vorschriften zu beachten.

Während der Montage ist geeignete Schutzausrüstung (insbesondere Kopfschutz, Handschuhe und Sicherheits-schuhe) zu tragen und es sind nur geeignete Aufstiegshilfen (Leitern, Gerüste, etc.) zu verwenden. Die Verantwortung dafür liegt alleine beim ausführenden Installationsbetrieb.

ACHTUNG! Nach der Montage ist die Aufhängung des Systems aus Halterung und Lautsprecher auf sichere Befestigung zu überprüfen. Der Betreiber von Lautsprechersystemen (ortsfest oder mobil) ist verpflichtet, alle Systemkomponenten unter Berücksichtigung der jeweils nationalen Regelungen regelmäßig zu überprüfen bzw. prüfen zu lassen und mögliche Schäden unverzüglich beseitigen zu lassen. Weiterhin raten wir dringend zu einer ausführlichen Dokumentation aller Überprüfungsmaßnahmen in Prüfbüchern o.ä. Insbesondere die Lastaufnahmepunkte geflogener Systeme sollten hier mit ausreichenden Sicherheitsreserven dimensioniert werden. Es sind hierbei die nationalen Vorschriften zu beachten.

Professionelle Lautsprechersysteme sind in der Lage,

gesundheitsschädliche Schallpegel zu erzeugen. Selbst die Einwirkung scheinbar harmloser Schallpegel über einen längeren Zeitraum kann zu bleibenden Schäden am Gehör führen (ab ca. 95 dBA SPL)! Daher raten wir für alle Personen, die durch den Betrieb von Lautsprechersystemen dem Einfluss hoher Schallpegel ausgesetzt sind, zum Tragen von professionellem Gehörschutz (Ohrstöpsel oder Kapselgehörschutz).

Hersteller: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Deutschland

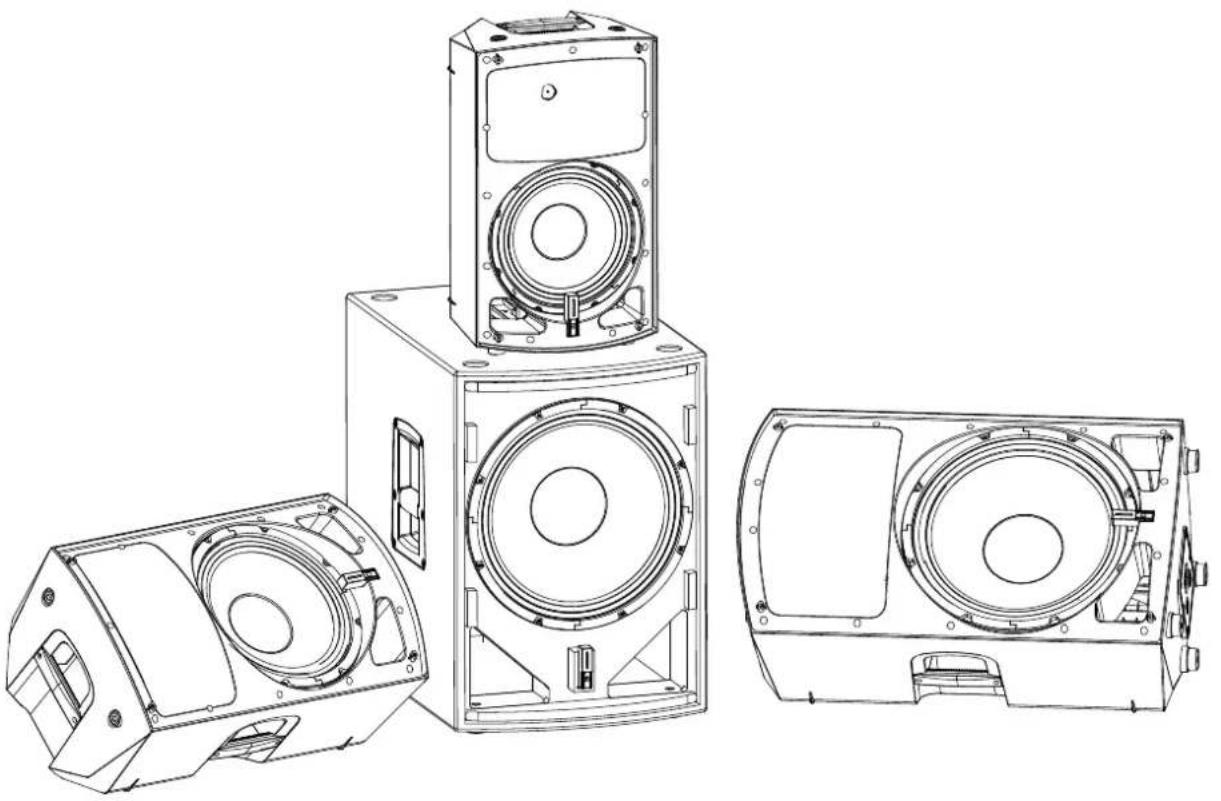

SONAR 110 Xi • 112 Xi • 115 Xi

Willkommen in der HK Audio Familie!

Vielen Dank, dass Sie sich für ein Markenprodukt aus unserem Hause entschieden haben, das mit größter Sorgfalt für Sie entwickelt und gefertigt wurde.

Auch wenn Sie bereits eingehende Erfahrungen mit Beschallungsanlagen gesammelt haben – bei diesem Produkt wird es trotzdem einige Dinge geben, die neu für Sie sind. Legen Sie deshalb diese Bedienungsanleitung nicht ungelesen beiseite und bewahren Sie sie zur späteren Verwendung auf.

Wir wünschen Ihnen allzeit besten Sound!

Ihr HK Audio Team

Hinweis: Die Funktionalität dieses Produkts kann durch starke elektromagnetische Felder oder elektrostatische Entladungen gestört werden. In diesem Fall kann durch Ausschalten und erneutes Einschalten die Funktionalität wieder hergestellt werden. Falls dies nicht hilft, muss das Gerät von der Störquelle entfernt werden.

Garantie

Nutzen Sie die komfortable Online-Registrierung über www.hkaudio.com.

http://warranty.hkaudio.com

Die Registrierung ist nur gültig, wenn sie innerhalb von 30 Tagen ab Kaufdatum erfolgte.

HK Audio

Technischer Service

Postfach 1509

66595 St. Wendel, Deutschland

Fax: [phone]

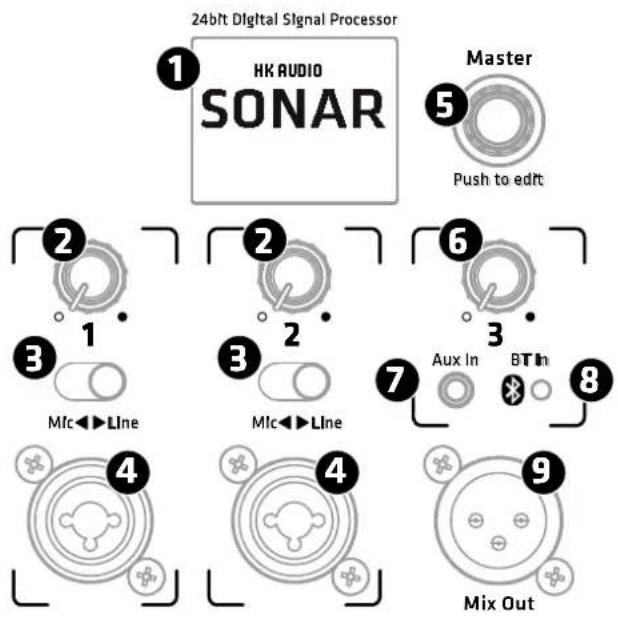

1 Anschlüsse und Bedienelemente


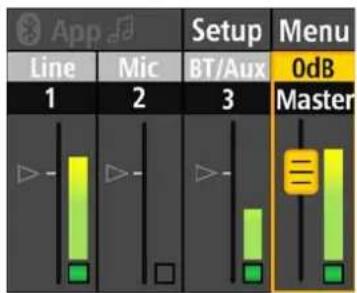

① Display

Das Farbdisplay zeigt im normalen Betrieb unter anderem die Signalaussteuerung der Eingangskanäle und den Ausgangspegel an. Zudem informiert es über den Bluetooth-Verbindungsstatus und bietet Zugriff auf weitere DSP-Funktionen (siehe Kapitel 2 DSP-Menü).

App Setup Menu Line Mic BT/Aux OdB 1 2 3 Master

Drehregler zur Einstellung der Signallautstarke der Eingangskanäle 1 und 2. In der Stellung Linksanschlag ist das Signal komplett abgedreht, in der Stellung Rechtsanschlag ist die maximale Lautstarke erreicht. Über das DSP-Menü steht diesen Kanälen jeweils ein 3-Band-EQ mit durchstimmbarem Hochpass-Filter zur Verfügung (siehe 2.2 Kanal-EQ).

Info: SONAR Xi verfügt über ausreichend Aussteuerungsreserven, um gelegentlich auftretende Signalspitzen zu verkraften. Mit Hilfe der App SONAR REMOTE kann die Aussteuerung genau kontrolliert werden. Leuchtet eine der Overload-LEDs unter der Aussteuerungsanzeige konstant bzw. wird eine Übersteuerung hörbar, sollte der Volume-Regler des entsprechenden Kanals zurückgeregelt werden, um eine Überlastung des Systems zu verhindern.

Tipp: Der richtige Pegel. Um das Rauschen des Systems möglichst gering zu halten, ist die korrekte Aussteuerung der Signale wichtig. Das bedeutet: Die Eingangskanäle so hoch wie möglich aussteuern (in der Regel so, dass beim lautesten Signal die LED noch grün leuchtet, die Overload-Anzeige in rot ganz selten aufleuchtet), und den Master-Volume nur so weit aufdrehen, wie nötig. Nicht benötigte Kanäle sollten abgedreht sein.

Schalter zur Anpassung der Eingangskanäle 1 und 2 für die Verwendung mit einem dynamischen Mikrofon oder mit einem Gerät mit Line-Pegel wie zum Beispiel bei einem Mischpult oder einem Keyboard.

④ Input (CH 1/CH 2)

Symmetrische Kombi-Eingangsbuchsen XLR/Klinke. Der Anschluss ist per XLR-Stecker oder 6,35 mm-Klinkenstecker (symmetrisch oder unsymmetrisch) möglich.

Info: Soweit möglich, ist einem symmetrischen Signal immer der Vorzug zu geben, da dieses besser vor potenziellen Störungen und HF-Interferenzen schützt.

Der Master-Regler rechts neben dem Display dient im Normalbetrieb zur Einstellung der Gesamtlautstärke. Der aktuelle Wert wird im Display angezeigt; der Regelbereich reicht von -80 dB bis +6 dB.

Drehen und Drücken des Master-Reglers (Push to edit) bietet Zugriff auf verschiedene DSP-Parameter, die editiert werden können. Drehen navigiert durch das Menü. Durch Drücken wird der aktuelle Menüpunkt ausgewählt bzw. die Eingabe bestätigt.

6 Volume (CH 3 Aux + BT)

Drehregler zur Einstellung der Signallautstarke von Kanal 3. In der Stellung Linksanschlag ist das Signal komplett abgedreht, in der Stellung Rechtsanschlag ist die maximale Lautstarke erreicht.

Kanal 3 dient dem Anschluss von Stereo-Quellen wie z.B. DJ-Pulten, MP3-Playern oder Computer sowie der Wiedergabe von Musik über Bluetooth Audio-Streaming. Über das DSP-Menü steht diesem Kanal ein 3 Band-EQ zur Verfügung (siehe 2.2 Kanal-EQ).

Info: Dieser Regler wirkt gemeinsam auf den Aux-Eingang sowie den Bluetooth-Eingang. So können beide Signalquellen gleichzeitig genutzt und mit dem Volume-Regler gemeinsam in der Lautstärke geregelt werden.

7 Aux In

Unsymmetrischer Eingang (3,5 mm Stereo-Miniklinke) zum Anschluss von Hochpegel-Audioquellen wie CD-/MP3-Player, Smartphone, DJ-Mixer oder Computer.

8 Bluetooth-LED

Die blaue LED leuchtet dauerhaft, wenn das eingebaute Bluetooth-Modul der SONAR Xi mit einem Bluetooth-fähigen Gerät verbunden ist.

Info: Bluetooth-fähige Geräte sind etwa Smartphones oder PC-Tablets, mit denen zum einen per Audio-Streaming Musik zur Box übertragen werden kann, und zum anderen die SONAR Xi mit der App SONAR REMOTE ferngesteuert werden kann. Dies muss nicht auf dem gleichen Gerät erfolgen. Ebenso ist jede SONAR Xi ein Bluetooth-fähiges Gerät und somit können auch zwei SONAR Xi per Bluetooth verbunden werden.

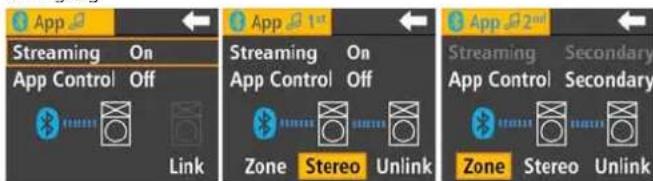

Der Lautsprecher, der direkt mit dem Bluetooth-Gerät verbunden ist, wird im Folgenden als Primary bezeichnet. Die mit diesem Primary-Lautsprecher verbundene SONAR Xi wird als Secondary bezeichnet.

Hinweis: Bluetooth TW5 steht für 'True Wireless Stereo' und bezeichnet die korrekte Trennung eines per Bluetooth gesendeten Stereo-Signals an den jeweiligen Lautsprecher. Dabei ist ein Lautsprecher direkt mit dem Bluetooth-Gerät verbunden und wird daher als Primary bezeichnet. Der zweite Lautsprecher, der mit dem ersten verbunden ist, wird dementsprechend als Secondary bezeichnet.

Bei Aufbau einer Bluetooth Audio-Streaming-Verbindung zum Bluetooth-Gerät und bei Verbindungsaufbau der zweiten SONAR Xi zur ersten im Bluetooth TWS-Betrieb blinkt die Bluetooth-LED.

Bei App-Fernsteuerung verhält es sich etwas anders: Bei Aufbau einer Verbindung mit der App blinkt die Bluetooth-LED nicht. Bei bestehender Verbindung mit der App SONAR REMOTE leuchtet sie permanent. Sobald die App auf dem Bluetooth-Gerät beendet wird, erlischt sie, leuchtet aber wieder bei erneutem Start der App SONAR REMOTE.

App 1st

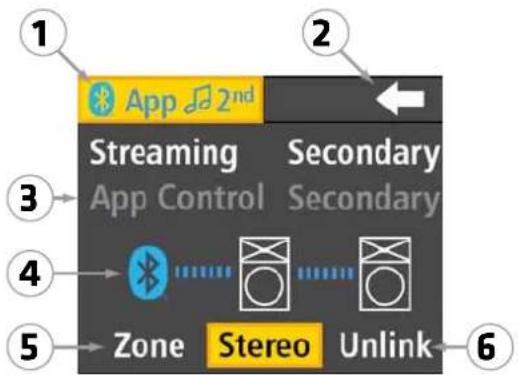

Info: Der aktuelle Bluetooth-Status wird im SONAR Xi-Display links oben detailliert angezeigt.

Mehr dazu in Kapitel 2.5 Bluetooth-Einstellungen und in Kapitel 3 Bluetooth.

9 Mix Out

Symmetrische XLR-Ausgangsbuchse. Über diesen Ausgang wird das Summensignal aller Kanäle ausgegeben. Der Signalabgriff erfolgt entweder vor oder hinter dem Master-Volume-Regler (siehe Menüpunkt Setup/Output). Das Mix Out-Signal summiert alle Kanäle inklusive Kanal-EQ-Einstellungen, Kanalpegel sowie Delay. Andere DSP-Einstellungen wie Mode und Ext. Sub haben keine Auswirkungen, sie wirken nur auf die Lautsprecherausgabe.

Info: Der Mix Out dient zur Weiterleitung des Summensignals, z.B. an weitere SONAR Xi-Lautsprecher. Dies ist nützlich, wenn beispielsweise ein weiterer Bereich des Veranstaltungsortes (in der App als Konfi guration 'Zone' bezeichnet) mit zusätzlichen Lautsprechern beschallt werden soll. Auch für einen Live-Mitschnitt oder zum Anschluss eines zusätzlichen Subwoofers ist der Mix Out geeignet.

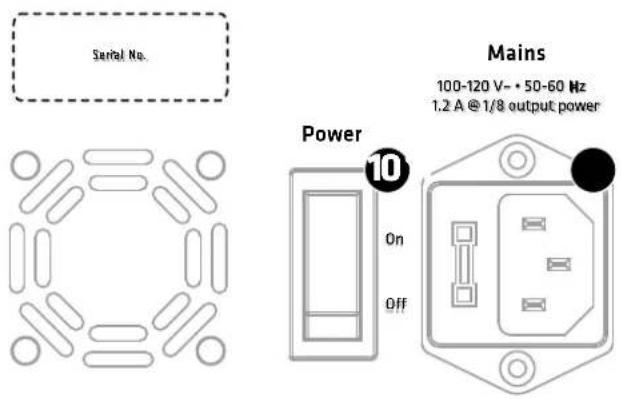

10 Power

Netzschalter zum Ein- und Ausschalten der Spannungszufuhr. Nach dem Einschalten werden die zuletzt verwendeten DSP-Einstellungen geladen. SONAR Xi ist nach wenigen Sekunden betriebsbereit, der Startbildschirm wird angezeigt, Master-Volume ist angewählt.

Alle aktuellen DSP-Einstellungen verbleiben auch nach Ausschalten des Systems permanent im Speicher und werden bei Neustart wieder geladen.

IEC-Netzbuchse zum Anschluss an die Spannungsversorgung. Bitte verwenden Sie das im Lieferumfang enthaltene Netzkabel. Vor Anschluss an die Stromversorgung ist darauf zu achten, dass der Netzschalter auf Off steht.

Achtung! Die auf dem Gerät angegebene Betriebsspannung muss mit der örtlichen Spannung der Netzstromversorgung übereinstimmen. Der Anschluss an eine falsche Netzspannung kann zur Zerstörung der Elektronik führen.

Achtung! Grundsätzlich ist darauf zu achten, dass der Lüfter nicht verdeckt oder blockiert wird.

12 Stativfl ansch (ohne Abb.)

Auf der Unterseite befi ndet sich eine Flanschbuchse mit 36 mm Innendurchmesser und zwei Positionen zur vertikalen Ausrichtung des Lautsprechers auf einem Stativ. In der vorderen Position beträgt der Winkel 0°, in der hinteren ergibt sich ein Neigungswinkel von -7,5°. Durch Drücken der beiden Tasten hinter der Flanschöffnung lässt sich die Verriegelung lösen, um den Winkel anzupassen. Der aktuelle Winkel wird im Stativfl ansch angezeigt.

Info: Die Lautsprecher der SONAR Xi-Serie sind kompatibel zu handelsüblichem Zubehör mit 35 mm Rohrdurchmesser.

13 M10-Flugpunkte (ohne Abb.)

Die integrierten M10-Flugpunkte ermöglichen die gefi ogene Installation von SONAR Xi an Stahlseilen oder Ketten.

Achtung: Die gefi ogene Installation darf nur durch Sachkundige unter Beachtung der geltenden örtlichen Sicherheitsbestimmungen und unter Verwendung von zertifi ziertem Zubehör durchgeführt werden.

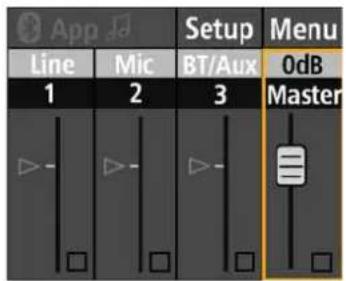

2 DSP-Menu

Der Master-Regler erlaubt den Zugriff auf die Kanal-Einstellungen und weitere DSP-Parameter, die in Auswahlmenüs angeordnet sind und editiert werden können.

Drehen des Master-Reglers navigiert durch die Kanäle bzw. Menüpunkte. Der aktuell angewählte Kanal/Menüpunkt wird durch einen orangefarbenen Rahmen markiert. Durch Drücken des Master-Reglers wird die Auswahl/Eingabe bestätigt.

App Setup Menu Line Mic BT/Aux 0dB 1 2 3 Master

Erfolgt innerhalb von acht Sekunden keine Eingabe oder Bestätigung, verlässt SONAR Xi den angewählten Menüpunkt und kehrt automatisch zu Master-Volume zurück, um schnellen Zugriff auf die Gesamtlautstärke zu ermöglichen.

Alle aktuellen DSP-Einstellungen verbleiben auch nach Ausschalten des Systems permanent im Speicher und werden bei Neustart wieder geladen.

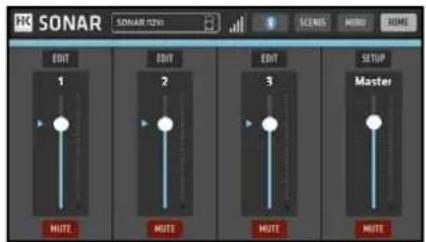

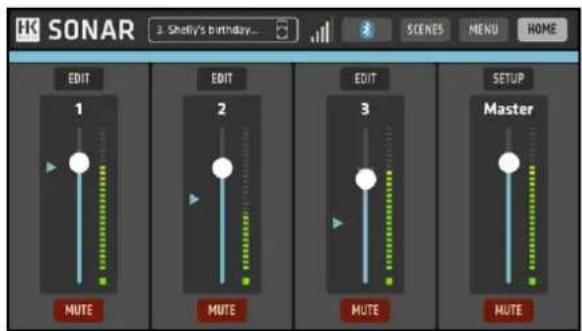

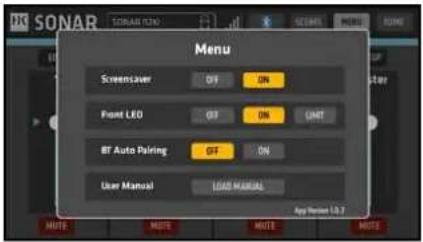

Info: Bei Verwendung der App SONAR REMOTE zur Fernbedienung werden alle Einstellungen, die in der App vorgenommen werden, zeitgleich im SONAR Xi-Display angezeigt, und umgekehrt. Beide Displays synchronisieren sich in Echtzeit.

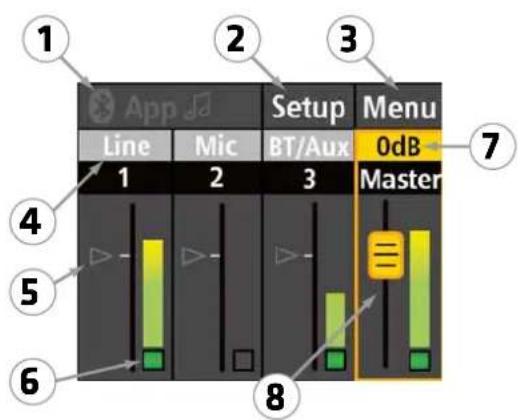

2.1 Beispiele der Menüstruktur

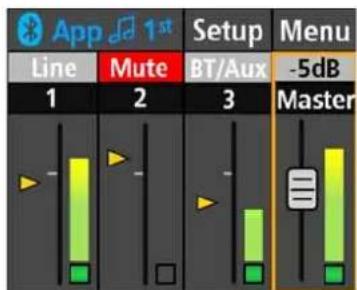

• Hauptbildschirm mit angewähltem Master-Volume

1 2 3 App Setup Menu Line Mic BT/Aux OdB 1 2 3 Master 7 4 5 6 8

1 Öffnet die Bluetooth-Einstellungen und zeigt den aktuellen Bluetooth-Status an. Momentan sind sowohl Audio-Streaming als auch App Remote deaktiviert und daher ausgegraut.
2 Öff net die Setup-Einstellungen

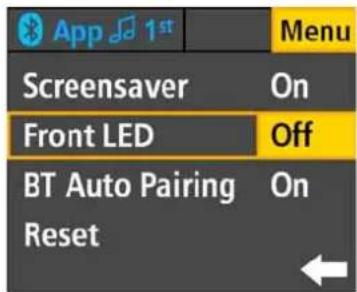

3 Öff net die Menü-Einstellungen
4 Bei Kanal 1 ist momentan der Line-Eingang angewählt, bei Kanal 2 der Mic-Eingang.
5 Die kleinen Dreiecke zeigen die Stellung der entsprechenden Volume-Fader in der App SONAR REMOTE an. Momentan ist keine App verbunden (Bluetooth deaktiviert) also sind die Dreiecke ausgegraut und auf 0 dB-Position.
6 Signal-/Overload-Anzeige warnt bei Übersteuerungen.
7 Aktueller Wert der Gesamtlautstärke (Master-Volume).
8 Master-Volume ist momentan angewählt. Drehen Sie den Master-Regler, um die Gesamtlautstärke zu ändern.

Die Aussteuerungsanzeigen dienen zur Überprüfung der Eingangspegel. Die darunterliegenden Signal-/Overload-Anzeigen leuchten bei anliegendern Eingangssignal grün und bei einer Übersteuerung des Eingangssignals rot. Reduzieren Sie in diesem Fall die Lautstärke des Kanals und/oder den Ausgangspegel des angeschlossenen Gerätes.

Line Mute BT/Aux

Info: In der App SONAR REMOTE steht für jeden Kanal eine Mute-Funktion (Stummschaltung) zur Verfügung. Ein stummgeschalteter Kanal wird im SONAR Xi-Display durch ein rotes Mute-Symbol angezeigt.

- Navigieren und Menüpunkt auswählen (Beispiel: Wechseln zum Kanal-EQ)

App 1a Setup Menu Line Mic BT/Aux OctB 1 2 3 Master

Kanal anwählen. Gelber Rahmen bedeutet ausgewählt

1x Drücken... EQ-Parameter des Kanals werden angezeigt

- Bluetooth-Einstellungen (mit Audio-Streaming und App Control aktiviert)

1 Bluetooth Audio-Streaming und App Control sind aktiviert. Diese SONAR Xi ist der Secondary-Speaker (2nd) zweier über Bluetooth-TWS verbundener SONAR Xi
2 Seite verlassen und zum Hauptbildschirm zurückkehren
3 Ausgegraut bedeutet: diese Funktion steht momentan nicht zur Verfügung
4 Blau signalisiert: Bluetooth-Verbindung hergestellt. In diesem Beispiel ist das Bluetooth-Gerät mit der ersten SONAR Xi und diese mit der zweiten SONAR Xi verbunden
5 Zone trennt die Stereokopplung der beiden SONAR Xi, sie sind dann individuell ansteuerbar (Mono)
6 Unlink unterbricht die TWS-Verbindung zwischen der Primary- und Secondary-SONAR Xi. Die zweite SONAR Xi ist dann nicht mehr unter App-Kontrolle

2.2 Menü-Funktionen

Der Master-Regler (push to edit) regelt die Gesamtlautstärke von SONAR Xi. Im Normalbetrieb ist Master-Volume stets vorausgewählt (orange umrandet). Ist ein anderes Menü geöff net, springt SONAR Xi – so fern kein Parameter verändert wurde – nach acht Sekunden automatisch auf Master-Volume zurück, um in jeder Situation schnellen Zugriff auf die Lautstärke zu ermöglichen.

Je nach vorheriger Aktion müssen Sie den Master-Regler eventuell ein Mal drücken, um Master-Volume zu aktivieren. Dies wird durch die gelbe Fader-kappe angezeigt. Drehen Sie den Master-Regler, um die Gesamtlautstärke zu ändern. Der aktuelle Wert wird im Display angezeigt.

Aussteuerungsanzeige

Für jeden Kanal gibt es eine Pegelanzeige samt zugehöriger Signal- und Overload-Anzeige. Leuchtet diese Anzeige rot auf, signalisiert dies eine Übersteuerung der Eingangsstufe – reduzieren Sie die entsprechenden Eingangspegel.

Info: SONAR Xi verfügt über ausreichend Aussteuerungsreserven, um gelegentlich auftretende Signalspitzen zu verkraften. Leuchtet eine Overload-Anzeige jedoch konstant oder wird sogar eine Übersteuerung hörbar, sollte der Volume-Regler des entsprechenden Kanals zurückgeregelt werden, um eine Überlastung des Systems zu verhindern.

App Volume-Indikator

Die kleinen Dreiecke zeigen die Stellung der entsprechenden Volume-Fader in der App SONAR REMOTE an. Ist keine App verbunden, sind die Dreiecke ausgegraut und auf 0 dB-Markierung (Strich). Bei verbundener App sind die Dreiecke im Display gelb und zeigen die aktuelle Position des Volume-Faders in der App. Wird der App-Fader bewegt, so wandert das Dreieck im SONAR Xi-Display entsprechend mit.

Steht ein gelbes Dreieck auf der 0 dB-Markierung, entspricht die hörbare Lautstärke exakt dem am Volume-Regler von SONAR Xi eingestellten Wert, es findet keine Lautstärkeänderung mittels App statt.

Steht ein ausgegrautes Dreieck nicht an der 0 dB-Markierung, obwohl kein Bluetooth-Gerät verbunden ist, so ist noch eine zuvor per App eingestellte Lautstärkedifferenz aktiv. Diese Differenz kann durch Drehen am Volume-Regler des SONAR Xi-Kanals manuell außer Kraft gesetzt werden. Zugleich wird eine eventuell über einen Mute-Button der App aktivierte Kanal-Stummschaltung aufgehoben.

Mute

Eine rote Mute-Anzeige signalisiert, dass der entsprechende Kanal stumm geschaltet ist. Mute-Schaltungen sind nur über die App SONAR REMOTE möglich.

Info: Ist ein Kanal stummgeschaltet, obwohl kein Bluetooth-Gerät verbunden ist, kann der aktivierte Mute durch Drehen des Volume-Reglers des jeweiligen Kanals an der Box manuell aufgehoben werden. Zugleich wird damit eine eventuell über den Volume-Fader der App eingestellte Lautstärkedeflerenz außer Kraft gesetzt.

Kanal-EQ

SONAR Xi verfügt in jedem Eingangskanal über eine 3-Band-Klangregelung zur Optimierung des Eingangssignals. Für die Kanäle 1 und 2 steht zusätzlich noch ein durchstimmbarer Hochpass-Filter zur Verfügung.

Wählen Sie den Kanal, dessen Signal Sie bearbeiten möchten mithilfe des Master-Reglers an (orange umrandet, s.o.) und bestätigen Sie die Auswahl durch Drücken. Die Seite mit den EQ-Einstellungen des Kanals wird geöffnet.

In der App SONAR REMOTE ist der Kanal-EQ über den Kanal-EDIT-Button erreichbar. Mit dem 3-Band-EQ kann das Eingangssignal klanglich angepasst werden; der Hochpass-Filter bietet zudem die Möglichkeit, tieff requente Signalanteile abzuschwächen.

EQ-Parameter Kanäle 1 und 2
High +/- 12 dB 7500 Hz, High Shelf
Mid +/- 12 dB 2500 Hz, Peaking Filter
Low +/- 12 dB 100 Hz, Peaking Filter
HPF 20 – 400 Hz Butterworth

EQ-Parameter Kanal 3
High +/- 12 dB 8000	Hz, High Shelf
Mid +/- 12 dB 2800	Hz, Peaking Filter
Low +/- 12 dB 80 Hz	Peaking Filter

Info: Die EQ-Einstellungen wirken sowohl auf die Lautsprecherausgabe als auch auf den Mix Out.

Achtung: In der Betriebsart 'Ext. Sub: On' werden die Kanal-EQs genullt und der Zugriff gesperrt, um einen Betrieb mit optimal aufeinander abgestimmten Komponenten zu gewährleisten und Fehlbedienung zu vermeiden. (siehe Kapitel 2.4 Setup/Ext. Sub)

2.3 Menü-Einstellungen

Navigieren Sie mittels Master-Regler auf den Eintrag Menu, um die Menü-Einstellungen zu öffnen. Über den nach links zeigenden Pfeil gelangen Sie zum vorherigen Bildschirm zurück.

Diese Option ermöglicht das Abdunkeln des Displays, wenn eine kontinuierliche Beleuchtung nicht erforderlich ist.

Optionen: Off, On

Ist Screensaver aktiviert, wird das Display zehn Sekunden nach der letzten Bedienung automatisch durch einen Bildschirmschoner abgedunkelt. Sobald SONAR Xi erneut bedient wird (an SONAR Xi selbst und auch per App SONAR REMOTE), wird das Display automatisch wieder beleuchtet.

Front LED

Die LED auf der Vorderseite von SONAR Xi lässt sich wahlweise deaktivieren oder auf Anzeige der Limiter-Aktivität umschalten.

Optionen: Off, On, Limit

In der Einstellung 'On' leuchtet die Front-LED weiß und signalisiert, dass SONAR Xi eingeschaltet ist.

In der Einstellung 'Limit' zeigt ein rotes Aufl euchten das Arbeiten des Limiters bei Pegelspitzen an, das kann somit auch vom Publikum wahrgenommen werden.

Achtung! Leuchtet die Front-LED während des Betriebs dauerhaft rot, wird das System überlastet. Reduzieren Sie den Signalpegel! Wenn kein Signal anliegt und die Front-LED dauerhaft rot leuchtet, liegt ein Fehler vor. Kontaktieren Sie den Technischen Service von HK Audio.

BT Auto-Pairing

Ist 'BT Auto-Pairing' aktiviert, sucht die erste SONAR Xi (Primary) bei Aktivierung von Bluetooth automatisch nach der zweiten SONAR Xi (Secondary) um eine Bluetooth TWS-Verbindung aufzubauen.

Optionen: Off, On

Tipp: Deaktivieren Sie diese Einstellung, um zu verhindern dass sich die Primary-SONAR Xi nach manueller Trennung der Bluetooth TWS-Verbindung automatisch gleich wieder mit dem Secondary-SONAR Xi verbindet.

Reset

Mit dieser Funktion lassen sich alle Parameter auf die Werkseinstellung zurücksetzen. Bei Aktivierung öff net sich eine Sicherheitsabfrage mit dem Hinweis: "Reset to default settings. Are you sure?"

Optionen: No, Yes

Durch einmaliges Drücken des Master-Reglers wird noch kein Reset ausgelöst. Erst das Bestätigung der Sicherheitsabfrage mit 'Yes' setzt unwiderrufl ich alle DSP-Funktionen auf Werkseinstellung zurück, auch die Bluetooth-Verbindung wird gekappt.

Tipp: Diese Funktion ist z.B. sinnvoll, wenn SONAR Xi oft im Verleiheinsatz ist. So kann das Gerät vor Ausgabe an einen neuen Kunden schnell in den Werkszustand rückversetzt werden.

Achtung: Die Reset-Funktion kann nicht über die App SONAR REMOTE ausgelöst werden, da ein Reset auch die Bluetooth-Verbindung trennt und die App somit nicht mehr verbunden wäre. In der App empfi ehlt sich stattdessen das Laden der Default Scene, um die Einstellungen zurückzusetzen.

2.4 Setup-Einstellungen

Navigieren Sie mittels Master-Regler auf den Eintrag 'Setup', um die Setup-Einstellungen zu öffnen. Über den nach links zeigenden Pfeil gelangen Sie zum vorherigen Bildschirm zurück.

Es stehen drei voreingestellte Betriebsarten für die klangliche Grundabstimmung des Systems zur Auswahl.

Optionen: Live, DJ, Monitor

Der Live-Mode eignet sich generell für Live-Anwendungen und zur Wiedergabe von Musik aller Art. Der DJ-Mode ist durch seinen erweiterten Bassbereich für die Wiedergabe von Musiktiteln und elektronischer Musik prädestiniert. Der Monitor-Mode wurde auf erweiterte Mittenwiedergabe optimiert und ist ideal für Monitor- und auch Sprachanwendungen geeignet.

Info: Die Mode-Einstellungen wirken nur auf die Lautsprecherausgabe, sie haben keinen Einfluss auf den Mix Out.

Achtung: In der Betriebsart 'Ext. Sub: On' ist der Zugriff auf diesen Menüpunkt gesperrt.

Ext. Sub

Über diesen Menüpunkt lässt sich ein für den Betrieb mit SONAR-Subwoofern vorkonfi guriertes Preset aktivieren.

Optionen: Off, On

In der Einstellung 'Off' befindet sich SONAR Xi im Fullrange-Mode für den Betrieb ohne Subwoofer. Alle DSP-Parameter sind frei bedienbar.

Bei 'On' werden diverse SONAR Xi-Parameter automatisch auf den Betrieb mit SONAR-Subwoofern eingestellt und für eine weitere Bedienung gesperrt.

Das Ext. Sub-Preset wird nicht sofort geladen. Zuvor warnt SONAR Xi mit der Meldung: "Activating Ext. Sub will disable/lock some settings. Are you sure? (Die Aktivierung von Ext. Sub wird einige Einstellungen sperren. Sind Sie sicher?) vor versehentlicher Fehlbedienung. Erst nach Anwählen von 'Continue' (Fortfahren) und erneuter Bestätigung wird das Ext.Sub-Preset geladen.

Ext. Sub auswählen und 1x Drücken

Push to edit

1x Drehen, 1x Drücken...

Ext. Sub: On Setup Mode Live Ext. Sub On Delay 0,0m/0ft Output Pre Master

Ext. Sub ist nun aktiviert, andere Parameter ge-lockt/ausgegraut

Ext. Sub: On

Ist Ext.Sub aktiviert, wird dies im Display links oben anstelle der Bluetooth-Einstellungen angezeigt.

Info: Um eine optimale akustische Performance des Systems zu gewährleisten und eine Fehlbedienung zu vermeiden, werden bei 'Ext. Sub: On' die Parameter Mode und Delay automatisch auf die SONAR-Subwoofer voreingestellt und für weiteren Zugriff gesperrt.

In dieser Betriebsart kommt in der Regel ein externes Mischpult zum Einsatz. Daher werden die Kanal-EQs deaktiviert, um die vom Mischpult kommenden Signale nicht versehentlich zu beeinträchtigen. Auch Bluetooth wird deaktiviert - Audio-Streaming und App-Fernbedienung sind in dieser Betriebsart nicht möglich.

Um wieder Zugriff auf die gesperrten DSP-Parameter zu erhalten, muss 'Ext. Sub: On' deaktiviert werden.

Info: 'Ext. Sub: On' lässt sich nur über das SONAR Xi-Display aktivieren. Da in dieser Betriebsart die Bluetooth-Verbindung ausgeschaltet wird, wäre eine Aktivierung über die App SONAR REMOTE kontraproduktiv.

Tipp: Sollten Sie anstelle von SONAR-Subwoofern andere Subwoofer mit SONAR kombinieren wollen, empfi ehlt es sich, nicht den 'Ext. Sub'-Mode zu verwenden, sondern stattdessen mithilfe der bordeigenen DSP-Mittel (EQ, Mode, Delay) die Anpassung an den/die Subwoofer vorzunehmen.

Delay

Über den Menüpunkt 'Delay' kann die Audiowiedergabe zeitlich verzögert werden.

Optionen: 0 - 10 m/33 ft

Diese Funktion kann hilfreich sein, um eventuelle Laufzeitunterschiede zu kompensieren, z.B. bei akustischer Abstimmung im Zusammenspiel mit Subwoofer/n, oder zur Anpassung an die Haupt-PA bei Einsatz als Bühnen-monitor.

Info: Die Delay-Einstellung wirkt nur auf die Lautsprecherausgabe, nicht auf den Mix Out.

Achtung: In der Betriebsart 'Ext. Sub: On' ist der Zugriff auf diesen Menüpunkt gesperrt.

Output

Über diesen Menüpunkt kann festgelegt werden, ob sich das an der Mix Out-Buchse anliegende Summensignal bei Änderung von Master-Volume mit ändert oder nicht.

Optionen: Pre Master, Post Master

Wählen Sie Post Master, wenn z.B. eine zweite angeschlossene SONAR Xi der Lautstärke der ersten folgen soll, wenn leiser oder lauter gedreht wird. Wählen Sie Pre Master, wenn die nachgeschaltete SONAR Xi z.B. als Monitor zum Einsatz kommt und ihre Lautstärke nicht ändern soll.

Info: Das Mix Out-Signal ist die Mischung aller Eingangskanäle inklusive EQ-Einstellungen und Volume-Regler. Delay-, Mode- und Ext. Sub-Einstellungen haben keine Auswirkungen, sie wirken nur auf die Lautsprecherausgabe.

2.5 Bluetooth-Einstellungen

Navigieren Sie mittels Master-Regler zur Bluetooth-Sektion, um die Bluetooth-Einstellungen zu öffnen. Über den nach links zeigenden Pfeil gelangen Sie zur vorherigen Display-Anzeige zurück.

Unter diesem Eintrag fi nden sich die Einstellungen für Bluetooth Audio-Streaming, der kabellosen Musikwiedergabe von Bluetooth-fähigen Zuspielern wie Smartphone oder Tablet-PC.

Optionen: Off, On, Secondary

Wählen Sie 'On', um die Bluetooth-Verbindung zu einem Bluetooth-Gerät herzustellen. Wählen Sie 'Secondary', wenn diese SONAR Xi als zweiter Lautsprecher (Secondary-Speaker) mit einer weiteren, bereits mit einem Bluetooth-Gerät verbundenen, SONAR Xi eingesetzt werden soll. Durch Drücken auf den Master-Regler starten Sie den Pairing-Vorgang.

Info: Technisch bedingt kann immer nur eine Secondary-Option im Bluetooth-Menü aktiviert werden. Die jeweils andere Secondary-Option wird automatisch mit aktiviert und ausgegraut angezeigt.

Weitere Infos fi nden Sie in Kapitel 3.1 Bluetooth Audio-Streaming.

App Control

Über diesen Eintrag wird die Bluetooth-Verbindung zu einem Bluetooth-Gerät zwecks Fernbedienung über die App SONAR REMOTE aktiviert.

Optionen: Off, On, Secondary

Wählen Sie 'On', um die Bluetooth-Verbindung zu einem Bluetooth-Gerät herzustellen. Wählen Sie 'Secondary', wenn diese SONAR Xi als zweiter Lautsprecher (Secondary) mit einer weiteren, bereits mit einem Bluetooth-Gerät verbundenen SONAR Xi eingesetzt werden soll. Durch Drücken auf den Master-Regler am Gerät starten Sie den Pairing-Vorgang.

Weitere Infos finden Sie in Kapitel 3.2 Bluetooth-Fernbedienung.

Weitere Bluetooth-Einstellungen

Je nach aktuellem Bluetooth-Status stehen noch weitere Funktionen zur Verfügung.

'Link' startet den Bluetooth-Verbindungsaufbau zu einer zweiten SONAR. Damit die Bluetooth-Verbindung hergestellt werden kann, muss bei der zweiten SONAR Xi Bluetooth/Secondary aktiviert werden (entweder unter Streaming oder App Control, je nach Anwendungsfall).

Info: Die Link-Option ist nur dann verfügbar, wenn bereits eine Bluetooth-Verbindung zwischen dieser SONAR Xi und einem Bluetooth-Gerät besteht.

Stereo

Ist 'Stereo' angewählt, sind die beiden SONAR Xi stereo miteinander gekoppelt. Bluetooth Audio-Streaming erfolgt in stereo. Die Primary-SONAR Xi erhält die linke Seite des Stereo-Signals, die Secondary-SONAR Xi die rechte Seite. Die Master-Volumes sind gelinkt. Zudem sind die Menü-Einstellungen beider SONAR Xi gekoppelt: werden an einer SONAR Xi Änderungen vorgenommen (z.B. Mode von Live auf DJ umgeschaltet), so werden diese auch bei der anderen SONAR Xi übernommen. Die App SONAR REMOTE hat einen gemeinsamen Volume-Fader und einen gemeinsamen EQ für Kanal 3 sowie einen gelinkten Master-Fader, der beide SONAR Xi zusammen regelt.

Alle Einstellungen sind miteinander gekoppelt. Dreht man z.B. am Master-Regler einer SONAR Xi, folgen das Master-Volume der anderen SONAR Xi und der Master-Fader in der App entsprechend.

Info: Die Eingangskanäle 1 und 2 jeder SONAR Xi sind von der Stereokopplung ausgenommen.

Zone

Im Zone-Mode sind die beiden SONAR Xi ebenfalls miteinander gekoppelt, aber individuell steuerbar. Bluetooth Audio-Streaming erfolgt in Mono. Sowohl die Primary-SONAR Xi als auch die Secondary-SONAR Xi erhalten das gleiche Signal. In der App SONAR REMOTE steht für jede SONAR Xi ein eigener Kanal 3, ein eigener Volume- und Master-Fader zur Verfügung. Beide SONAR Xi sind in Klang, Lautstärke und Menü-Einstellungen individuell einstellbar.

Unlink

Unlink trennt die Bluetooth-Verbindung zwischen den beiden SONAR Xi. Die Verbindung von der ersten SONAR Xi zum Bluetooth-Gerät bleibt bestehen.

Info: Bei der ersten SONAR Xi muss Menu/BT Auto-Pairing ausgeschaltet sein, sonst verbindet sie sich nach dem Trennen durch Unlink automatisch erneut mit der zweiten SONAR Xi.

3 Bluetooth

SONAR Xi bietet Bluetooth Audio-Streaming, also die kabellose Musikwiedergabe von Bluetooth-fähigen Zuspielern wie Smartphone oder Tablet-PC, auf eine oder auch zwei SONAR Xi in Stereo (TWS). Zudem können bis zu zwei SONAR Xi per Bluetooth mittels der App SONAR REMOTE fernbedient werden.

Das Bluetooth-Modul von SONAR Xi kann mit zwei Bluetooth-Geräten gleichzeitig kommunizieren, so kann z.B. ein Smartphone für Bluetooth Audio-Streaming und ein Tablet für die Fernbedienung verwendet werden.

Um SONAR Xi fernbedienen zu können oder um Audio zu streamen, muss das Bluetooth-Gerät zunächst durch einen sog. Pairing-Vorgang mit SONAR Xi verbunden werden. Dieser Vorgang sowie das generelle Bluetooth-Verhalten, kann je nach verwendetem Bluetooth-Gerät leicht unterschiedlich sein.

3.1 Bluetooth Audio-Streaming

Verbinden mit einem Bluetooth-Gerät zwecks Bluetooth-Audio-Streaming

Um Audio streamen zu können, muss das Abspielgerät per Bluetooth mit SONAR Xi verbunden werden. Dazu sind die folgenden Schritte auszuführen:

• Öff nen Sie die Bluetooth-Einstellungen von SONAR Xi.
• Wählen Sie 'Streaming: On' und bestätigen Sie die Auswahl durch Druck auf den Master-Regler. Der Pairing-Vorgang wird gestartet.
• Öffnen Sie die Bluetooth-Auswahlliste Ihres Bluetooth-Gerätes und wählen Sie 'SONAR Xi' (gefolgt von der Typenbezeichnung sowie dem individuellen 4-stellige ID-Code dieser SONAR Xi) aus.

App

Nach erfolgreicher Verbindung leuchtet die blaue Bluetooth-LED dauerhaft. Im SONAR Xi-Display werden das Bluetooth-Symbol und das Musiknoten-Symbol blau dargestellt.

Verbinden einer zweiten SONAR Xi für Bluetooth-TWS (True Wireless Stereo)

Mittels Bluetooth-TWS können zwei SONAR Xi stereo gekoppelt werden, sodass eine Musikwiedergabe in stereo möglich ist. Die erste, mit dem Zuspieler verbundene SONAR Xi (Primary) empfängt das Stereo-Signal, spielt dessen linke Seite ab und leitet die rechte Seite per Bluetooth an die zweite SONAR Xi (Secondary) weiter.

• Öffnen Sie die Bluetooth-Einstellungen der ersten SONAR Xi, die bereits mit dem Bluetooth-Zuspieler verbunden ist (Primary).
• Wählen Sie Link und bestätigen Sie die Auswahl durch Druck auf den Master-Regler. Die Suche nach einer zweiten SONAR Xi wird gestartet.
• Öffnen Sie die Bluetooth-Einstellungen der zweiten SONAR Xi, wählen Sie 'Streaming: Secondary' aus und aktiveren Sie durch Druck auf den Master-Regler den Pairing-Vorgang mit der ersten SONAR Xi.

App 1 ^st

App 2nd

Nach erfolgreicher Verbindung leuchten die blauen Bluetooth-LEDs beider SONAR Xi dauerhaft. In den SONAR Xi-Displays werden Bluetooth-Symbol, Musiknoten-Symbol und 1st bzw. 2nd blau dargestellt.

Info: Bei Bluetooth-TWS wird lediglich das Audio-Streaming-Signal des Bluetooth-Gerätes auf die beiden SONAR Xi übertragen. Mikrofon- oder Line-Signale einer SONAR Xi lassen sich nicht über Bluetooth zur anderen SONAR Xi übertragen – dies ist nur über eine Kabelverbindung möglich.

Info: Durch die TWS-Kopplung erfahren alle analogen Audiosignale eine leichte Verzögerung.

Bei Betrieb als Stereo-System sollten die Setup-Einstellungen beider SONAR Xi gleich sein (z.B. jeweils Mode: Live oder DJ).

Info: Der Betrieb zweier verschiedener SONAR Xi-Modelle als Stereo-System für Bluetooth TWS-Audio-Streaming ist prinzipiell möglich. Bitte beachten Sie, dass es hierbei jedoch zu systembedingten Klangunterschieden kommt.

Stottern oder Aussetzer bei Bluetooth Audio-Streaming

Audio-Streaming per Bluetooth ist prinzipbedingt störanfälliger als eine Kabelverbindung, da bei der Musikwiedergabe ein konstanter Datenstrom ohne Unterbrechung gewährleistet sein muss. Im Idealfall besteht direkter 'Sichtkontakt' zwischen SONAR Xi und dem Bluetooth-Gerät, um eine störungsfreie Audiowiedergabe ohne Aussetzer zu ermöglichen. Prinzipiell gilt je näher, desto besser. Bei wichtigen Veranstaltungen ist eine Kabelverbindung einer Bluetooth-Verbindung vorzuziehen.

Tipp: Während der Bluetooth-Verbindung können möglicherweise auch System-, Benachrichtigungs- und Klingeltöne des Bluetooth-Geräts wiedergegeben werden. Deaktivieren Sie diese Funktionen an Ihrem Bluetooth-Gerät, um unerwünschte Störungen bei der Audiowiedergabe zu vermeiden.

3.2 Bluetooth-Fernbedienung mit der App SONAR REMOTE

Verbinden mit einem Bluetooth-Gerät zwecks App-Fernbedienung

Um SONAR Xi fernbedienen zu können, muss das Smartphone bzw. Tablet, auf dem die App SONAR REMOTE läuft, über Bluetooth mit SONAR Xi verbunden werden. Dazu sind die folgenden Schritte auszuführen:

• Aktivieren Sie Bluetooth am Bluetooth-Gerät
• Stellen Sie App Control in den SONAR Xi Bluetooth-Einstellungen auf 'On'
• Starten Sie die SONAR REMOTE-App auf dem Bluetooth-Gerät

Nach wenigen Sekunden ist die Verbindung hergestellt. Die blaue Bluetooth-LED an SONAR Xi leuchtet dauerhaft. Im SONAR Xi-Display werden das Bluetooth-Symbol und die App-Anzeige blau dargestellt. In der App SONAR REMOTE werden das verbundene SONAR Xi-Modell und die Bluetooth-Verbindungsstärke angezeigt.

Info: Die Bluetooth-Verbindung besteht nur dann, wenn die App im Vordergrund geöff net ist. Wird die App beendet, erlöschen die blaue App-Anzeige im SONAR Xi-Display sowie die Bluetooth-LED an der SONAR Xi (Ausnahme: wenn gleichzeitig Bluetooth Audio-Streaming aktiviert ist, bleibt die Bluetooth-LED/Anzeige weiterhin blau). Die Bluetooth-Verbindung wird automatisch wiederhergestellt, sobald die App SONAR REMOTE erneut geöff net wird.

Wird die Bluetooth-Reichweite überschritten, wechselt die App SONAR REMOTE in den Demo-Mode. Bedienungen am SONAR Xi-Display sind weiterhin möglich. Sobald sich das Bluetooth-Gerät wieder in Reichweite befinet, wird die Verbindung zur App SONAR REMOTE automatisch wieder hergestellt.

Verbinden einer zweiten SONAR Xi

Um die Fernbedienung zweier SONAR Xi zu ermöglichen, muss das Bluetooth-Gerät mit der Primary-SONAR Xi, und die Primary-SONAR Xi mit der Secondary-SONAR Xi verbunden sein. Bei der Primary-SONAR Xi muss neben 'App Control: On' auch 'Streaming: On' aktiviert sein. Bei der Secondary-SONAR Xi muss 'App Control: Secondary' aktiviert sein.

Zurücksetzen der App-Funktionen 'Fader Volume' und 'Mute' am Gerät

Sollte die Verbindung zwischen SONAR und dem Bluetooth-Gerät nicht mehr gegeben sein (z.B. Bluetooth-Gerät nicht mehr verfügbar, Akku leer oder momentane Reichweitenüberschreitung), können alle per App gesetzten Mutes und Volume-Off sets (kleine Dreiecke nicht auf 0 dB) durch Drehen des entsprechenden Volume-Drehregler an SONAR Xi manuell aufgehoben werden.

3.3 Weiteres zu Bluetooth

Gleichzeitige Verwendung von Bluetooth Audio-Streaming und der App REMOTE CONTROL

Mit SONAR Xi sind beide Bluetooth-Anwendungen gleichzeitig möglich – sogar über unterschiedliche Bluetooth-Geräte, z.B. ein Smartphone für Bluetooth Audio-Streaming und ein Tablet für die Steuerung der App SONAR REMOTE.

Bluetooth-Reichweite

SONAR Xi unterstützt Bluetooth 5. Die Verbindungsstärke ist abhängig von der Sendeleistung des Bluetooth-Zuspielers. Bei Verwendung eines Bluetooth 5-fähigen Geräts sind Reichweiten bis zu 40 m möglich. Bei Geräten, die Bluetooth 5 nicht unterstützen, beträgt die Reichweite in der Regel bis zu 10 m, abhängig von verschiedenen Faktoren wie der Qualität und Sendeleistung des Bluetooth-Geräts und den Eigenschaften der Umgebung, beispielsweise Mauern als Hindernisse innerhalb der Funkkommunikationsstrecke. Zudem kann die Verwendung einer Schutzhülle, eines Halterahmens o.ä. die Verbindungsstärke beeinträchtigen.

Reichweitenüberschreitung

Bei Überschreitung der Bluetooth-Reichweite wechselt die App in den Demo-Mode. Die Wiedergabe von Bluetooth Audio-Streaming wird beendet. Nach Rückkehr aus Reichweitenüberschreitung verbindet sich die App automatisch wieder mit SONAR Xi. Auch nach dem Aus-/Einschalten verbindet sich die App SONAR REMOTE automatisch mit SONAR Xi.

Bei Bluetooth Audio-Streaming muss die Bluetooth-Verbindung manuell wiederhergestellt werden. Dazu genügt es, im Bluetooth-Menü des Bluetooth-Gerätes die SONAR Xi erneut anzuwählen; an der SONAR Xi selbst müssen keine Einstellungen vorgenommen werden. Auch nach dem Aus-/Einschalten muss SONAR Xi erneut manuell im Bluetooth-Menü des Bluetooth-Gerätes angewählt werden.

Stottern oder Aussetzer bei Bluetooth Audio-Streaming

Audio-Streaming ist bezüglich der Bluetooth-Verbindungsstärke deutlich kritischer als die Fernbedienung per App, da beim Audio-Streaming ein konstanter Datenstrom ohne Unterbrechung gewährleistet sein muss, während bei der App-Fernbedienung jeweils einzelne Datenpakete in kleinen Zeitintervallen gesendet werden. Im Idealfall besteht direkter 'Sichtkontakt' zwischen SONAR Xi und dem Bluetooth-Gerät, um eine störungsfreie Audiowiedergabe ohne Aussetzer zu ermöglichen.

Tipp: Während der Bluetooth-Verbindung können möglicherweise auch System-, Benachrichtigungs- und Klingeltöne des Bluetooth-Geräts wiedergegeben werden. Deaktivieren Sie diese Funktionen an Ihrem Bluetooth-Gerät, um unerwünschte Störungen bei der Audiowiedergabe zu vermeiden.

Mehr Infos über Bluetooth finden Sie unter www.bluetooth.org.

4 Die App SONAR REMOTE

Über die App SONAR REMOTE können bis zu zwei SONAR Xi per Bluetooth über Smartphone oder Tablet fernbedient werden.

In der App SONAR REMOTE steht jedem Kanal ein Volume-Fader und ein Mute-Button zur Verfügung. Im Edit-Mode lässt sich über die Links/Rechts-Pfeile schnell durch die einzelnen Kanäle steppen und deren EQ bedienen. Über den Scenes-Button können Mischpult-Einstellungen abgespeichert und geladen werden. Die 5-stufi ge Bluetooth-Anzeige gibt Auskunft über die Verbindungsstärke zwischen SONAR Xi und dem Bluetooth-Gerät.

Alle Einstellungen, die in der App vorgenommen werden, werden über Blue tooth zu SONAR Xi übertragen und zeitgleich im SONAR Xi-Display angezeigt – und umgekehrt. Beide Displays synchronisieren sich in Echtzeit. Bei Verbindung zu einer einzelnen SONAR Xi ist die App in blau gehalten. Bei Verbindung zu zwei SONAR Xi sind die Regler der ersten SONAR Xi (Primary) in blau, und die der zweiten SONAR Xi (Secondary) in grün gefärbt. Regler, die für beide SONAR Xi gemeinsam gelten, werden in orange dargestellt.

App-Mixer einer einzelnen SONAR Xi

Zwei SONAR Xi im Stereo-Mode: Kanal 3 und Master-Volume werden gemeinsam geregelt

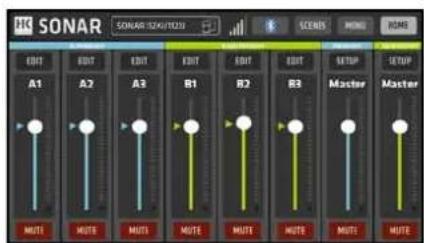

Zwei SONAR Xi im Zone-Mode: für jede SONAR Xi steht ein eigener Kanal 3-Fader und ein Master-Volume zur Verfügung

Kanal 2 im Edit-Mode

SONAR SORAR TEN SPEAK MORE RUN Menu Screen saver OFF ON Front LED OFF ON UNIT BT Auto Pairing OFF ON User Manual LOAD MANUAL App Version 1.0.7 NOTE NOTE NOTE NOTE

Menü-Einstellungen

SONAR SONAR 1520 Setup Mode LUG DI MONITOR Ext.Sub Ext. Sub can only be activated on SONAR bluetooth will be disabled then. Delay 0.5V/0Hz Output POST MASTER POST MASTER Master MUTE

Setup-Einstellungen

Info: Die App SONAR REMOTE verarbeitet keine Audiosignale. Sie ist lediglich eine Fernbedienung der DSP-Funktionen des 24bit-Audio-Controllers von SONAR Xi.

Die App SONAR REMOTE ist kostenlos im Apple App Store und im Google Play Store erhältlich. Den direkten Link in den jeweiligen App-Store fi nden Sie auch auf den Produktseiten auf unserer Website hkaudio.com.

Bitte vergewissern Sie sich regelmäßig, dass Sie die neueste Version der App SONAR REMOTE verwenden.

5 Anwendungsbeispiele

Beispiele mit SONAR Xi-Topteilen

• Zwei SONAR Xi Stand-alone

Anschlüsse:
Mikrofon-, Line-, Aux- und Bluetooth-Signale werden an der ersten SONAR Xi angeschlossen und über XLR-Kabel an die zweite SONAR Xi weitergeleitet.
SONAR Xi #1 Mix Out → SONAR | Xi #2 Line Input (Kanal 1 oder 2)

Signalweg:

Einstellungen:

Ext. Sub: Off
Weitere Einstellungen nach Bedarf

An der zweiten SONAR Xi sollte der Kanal-EQ des Line-Eingangs, der das Signal von der ersten SONAR Xi empfängt, genüllt sein, um Klangunterschiede zu vermeiden.

Info: Signalquellen, die an einer SONAR Xi angeschlossen sind, sind auch nur auf dieser Box zu hören – sie können nicht über Bluetooth zur anderen SONAR Xi übertragen werden. (Ausnahme: Bluetooth-TWS Audio-Streaming, siehe Kapitel 3.1). Soll z.B. ein an der ersten SONAR Xi angeschlossenes Mikrofon auch auf der zweiten SONAR Xi hörbar sein soll, müssen die beiden Geräte mit einem XLR-Kabel verbunden werden.

Achtung: Eine bidirektionale Verbindung der beiden SONAR Xi (SONAR Xi #1 Mix Out -> SONAR Xi #2 Line Input, und gleichzeitig SONAR Xi #2 Mix Out -> SONAR Xi #1 Line Input) darf nicht erfolgen, da dies eine Feedback-Schleife erzeugt und zur Zerstörung von Elektronik und Lautsprecher führen kann.

• Zwei SONAR Xi mit externem Mischpult

Mikrofon-, Line-, Aux- und Bluetooth-Signale werden an der ersten SONAR Xi angeschlossen und über XLR-Kabel an die zweite SONAR Xi weitergeleitet.

Signalweg:

Externes Mischpult Out L/R → 2x SONAR Xi Line Input(jeweils Kanal 1 oder 2)

Einstellungen:

Ext. Sub: Off
Weitere Einstellungen nach Bedarf

Info: Bei Betrieb als Stereo-System sollten die die Setup-Einstellungen beider SONAR Xi gleich sein (z.B. jeweils Mode: Live und Delay: 0). Bei Beschallung verschiedener Zonen können beide SONAR Xi komplett unterschiedliche Einstellungen haben.

Info: Die Kanal-EQs der verwendeten Line-Eingänge beider SONAR Xi sollten genullt bzw. auf gleiche Werte eingestellt sein, um Klangunterschiede zu vermeiden.

Info: Der Betrieb zweier verschiedener SONAR Xi-Modelle als Stereo-System ist prinzipiell möglich (auch Bluetooth Audio-Streaming und App-Fernsteuerung). Bitte beachten Sie, dass es hierbei jedoch zu systembedingten Klangunterschieden kommt.

• Zwei (oder mehrere) SONAR Xi ohne externes Mischpult (Daisy Chaining)

Über Mix Out können mehrere SONAR Xi mittels XLR-Kabel miteinander verbunden werden. Die Signale der ersten SONAR Xi werden an die nachfolgende(n) SONAR Xi weitergeleitet (Frontbeschallung/ Monitor/Zonenbeschallung).

Mikrofon-, Line-, Aux- und Bluetooth nach Belieben an der ersten SONAR Xi

Signalweg:

SONAR Xi #1 Mix Out → SONAR	Xi #2 Line Input (Kanal 1 oder 2)
SONAR Xi #2 Mix Out → SONAR	Xi #3 Line Input (Kanal 1 oder 2)
SONAR Xi #3 Mix Out → SONAR	Xi #4 Line Input (Kanal 1 oder 2)

Einstellungen:

Ext. Sub: Off (#1 / #2 / #3 / #4)

SONAR Xi #1 und #2 Mode: Live oder DJ

SONAR Xi #3 und #4 Mode: Monitor

Die Signalquellen (z.B. Mikrofon, Bluetooth Audio-Streaming) werden an der ersten SONAR Xi angeschlossen. Werden zusätzliche Signalquellen an z.B. SONAR Xi #2 angeschlossen, sind diese nur über SONAR Xi #2 und die nachfolgenden SONAR Xi #3 und #4 zu hören, nicht aber über SONAR Xi #1.

Über den Menüpunkt „Setup/Output“ kann bestimmt werden, ob die nachfolgende(n) SONAR Xi einer Lautstärkeänderung der vorherigen SONAR Xi folgen, siehe Kapitel 2.4

Achten Sie darauf, dass alle SONAR Xi gleiche Settings haben und die Kanal-EQs der Eingangskanäle der nachfolgenden SONAR Xi genuellt sind (falls nicht anders gewünscht).

Beispiele mit SONAR Xi-Topteilen in Kombination mit den aktiven Subwoofern der SONAR SUB-Serie

Die folgenden Beispiele beziehen sich auf den Einsatz von SONAR Xi-Topteilen in Kombination mit den aktiven Subwoofern der SONAR SUB-Serie. So wie die SONAR Xi-Topteile ein Preset für SONAR-Subwoofer bieten, verfügen auch die SONAR-Subwoofer über ein Preset für die Verwendung von SONAR Xi-Topteilen. Dadurch sind die Komponenten auf Knopfdruck optimal akustisch aufeinander abgestimmt.

• 2.1 Stereo-System (Single-Subwoofer)

Xi: Ext. Sub On
Sub: MODE Normal
Sub: X-OVER	SONAR (oder entsprechende Frequenz bei Verwendung anderer Lautsprecher)
Weitere Einstellungen nach Bedarf

Um ein möglichst homogenes Stereo-Klangbild zu erzielen, sollte der Subwoofer mittig zwischen den beiden Topteilen positioniert werden.

• Halfstack-System (ein Subwoofer pro Seite)

Ext. Mischpult Out L/R → 2x SONAR Sub In (jeweils L oder R)

2x SONAR Sub Thru (jeweils L oder R) → 2x SONAR Xi Line Input(jeweils Kanal 1 oder 2)

Einstellungen:

Xi: Ext. Sub On
Sub: MODE Normal
Sub: X-OVER	SONAR (oder entsprechende Frequenz bei Verwendung anderer Lautsprecher)
Weitere Einstellungen nach Bedarf

• Fullstack-System (zwei Subwoofer pro Seite)

#1 #2 Seitenansicht

Signalweg:

Ext. Mischpult Out L/R → 2x SONAR Sub #2 In (jeweils L oder R)

2x SONAR Sub #2 Thru (jeweils L oder R) → 2x SONAR Sub #1 In (jeweils L oder R)

2x SONAR Sub #1 Thru (jeweils L oder R) → 2x SONAR Xi Line Input(jeweils Kanal 1 oder 2)

Einstellungen:

Xi: Ext. Sub On
Sub: MODE Normal
Sub: X-OVER SONAR (oder entsprechende Frequenz bei Verwendung anderer Lautsprecher)
Weitere Einstellungen nach Bedarf

6 Optionales HK Audio-Zubehör

Das Angebot an Zubehör kann regional und saisonal unterschiedlich sein. Weitere Informationen erhalten Sie auf der SONAR-Produktseite unter www.hkaudio.com.

7 Technische Daten

Modell SONAR 110 Xi SONAR 112 Xi SONAR 115 Xi SONAR 115 Sub D
Max. SPL Peak @ 10 % THD 123 dB	Halfspace 127 dB Halfspace 130 dB Halfspace 130 dB Halfspace 133 dB Halfspace 128 dB Halfspace
Max. SPL calculated 126 dB Halfspace 130 dB Halfspace 133 dB Halfspace 128 dB Halfspace
Frequenzgang +/- 3 dB 64 Hz - 18 kHz 58 Hz - 18 kHz 55 Hz - 18 kHz
Frequenzgang -10 dB	59 Hz - 20 kHz	54 Hz - 20 kHz	50 Hz - 20 kHz	36 Hz - X-Over
Endstufenleistung (Peak Power)	800 W	1200 W	1200 W	1500 W
Endstufentyp	Class AB + D	Class AB + D	Class AB + D	Class D
Aktive Schutzschaltungen	Thermo-Protection, Overload-Protection, Subsonic Filter, Peak- und RMS-Limiter	Thermo-Protection, Overload-Protection, Subsonic Filter, Peak- und RMS-Limiter	Thermo-Protection, Overload-Protection, Subsonic Filter, Peak- und RMS-Limiter	Thermo-Protection, Overload-Protection, Subsonic Filter, Peak- und RMS-Limiter
Basslautsprecher	-	-	-	1x 15", 3" Schwingspule
Tief-/ Mitteltonlautsprecher	1x 10", 2" Schwingspule	1x 12", 2,5" Schwingspule	1x 15", 2,5" Schwingspule	-
Hochtontreiber	1", 1" Schwingspule	1", 1,35" Schwingspule	1", 1,35" Schwingspule	-
Horncharakteristik	90° x 60° CD-Horn	90° x 60° CD-Horn	90° x 60° CD-Horn	-
Trennfrequenz aktiv	-	-	-	60 - 150 Hz, regelbar
Anzeige	1,83" Farbdisplay	1,83" Farbdisplay	1,83" Farbdisplay	2,2" LCD
Analoge Eingänge	2x XLR/Klinke-Kombi symmetrisch, 1x 3,5 mm Stereo-Miniklinke	2x XLR/Klinke-Kombi symmetrisch, 1x 3,5 mm Stereo-Miniklinke	2x XLR/Klinke-Kombi symmetrisch, 1x 3,5 mm Stereo-Miniklinke	2x XLR/Klinke-Kombi symmetrisch
Analoge Ausgänge	1x Mix Out XLR symmetrisch	1x Mix Out XLR symmetrisch	1x Mix Out XLR symmetrisch	2x Thru XLR symmetrisch
Sensitivity-Schalter	2x Mic/Line	2x Mic/Line	2x Mic/Line	-
Sound Modes	Live/DJ/Monitor	Live/DJ/Monitor	Live/DJ/Monitor	-
Setup-Modes	Ext. Sub	Ext. Sub	Ext. Sub	Cardioid Front, Cardioid Rear, SONAR
DSP-Funktionen	Master Volume, Level Metering, 3-Band-EQ, Low-Cut-Filter, Front LED, Screensaver, BT Auto Pairing, Delay, Output Pre/Post Master	Master Volume, Level Metering, 3-Band-EQ, Low-Cut-Filter, Front LED, Screensaver, BT Auto Pairing, Delay, Output Pre/Post Master	Master Volume, Level Metering, 3-Band-EQ, Low-Cut-Filter, Front LED, Screensaver, BT Auto Pairing, Delay, Output Pre/Post Master	Bass Boost, Polarity, X-Over, Delay, Front LED, Display Dim, Reset
Bluetooth Version 5.0	5.0	5.0	-
Bluetooth-Features	Audio Streaming, TWS	Audio Streaming, TWS	Audio Streaming, TWS	-
Remote App	iOS + Android	iOS + Android	iOS + Android	-
Delay	0-10 m	0-10 m	0-10 m	0-10 m
Leistungsaufnahme nach EN 62368-1	0,4 A / 220-240 V AC0,8 A / 100-120 V AC	0,6 A / 220-240 V AC 1,2 A / 100-120 V AC	0,6 A / 220-240 V AC 1,2 A / 100-120 V AC	0,8 A / 220-240 V AC1,6 A / 100-120 V AC
Aufstellwinkel	35°	35°	35°	-
Hochständerflansch	35 mm, neigbar (0°/-7.5°)	35 mm, neigbar (0°/-7.5°)	35 mm, neigbar (0°/-7.5°)	1x M20
Flugpunkte	3x M10	3x M10	3x M10	-
Griffe	1x SingleGrip	2x SingleGrip	2x SingleGrip	2x MultiGrip
Rollen	-	-	-	optional
Gehäuse	Kunststoff	Kunststoff	Kunststoff	Holz
Oberfläche	schwarz	schwarz	schwarz	Acryllack, schwarz
Frontgitter	Metallgitter mit schwarzem Akustikschaumstoff	Metallgitter mit schwarzem Akustikschaumstoff	Metallgitter mit schwarzem Akustikschaumstoff	Metallgitter mit schwarzem Akustikschaumstoff
Abmessungen (BxHxT)	31 x 53.,5 x 30 cm	36,5 x 62,9 x 35,5 cm	42,5 x 72,9 x 41,5 cm	43 x 61,2 x 61,6 cm
Gewicht	11,5 kg / 25,4 lbs	15,9 kg / 35,1 lbs	19,5 kg / 43,0 lbs	28,4 kg / 62,6 lbs

Apple, iPad, iPad Air und iPad Pro sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind.

Bluetooth

Die Bluetooth-Wortmarke und -Logos sind Eigentum der Bluetooth SIG, Inc. Die Nutzung dieser Marken durch Stamer Musikanlagen GmbH erfolgt unter Lizenz.

Alle erwähnten Warenzeichen und Copyrights gehören ihren jeweiligen Eigentümern.

Subject to change without notice • Technische Änderungen vorbehalten Copyrights 2021 Music & Sales GmbH • 01/2021
