BEDIENUNGSANLEITUNG 204757 SILVERLINE

Technische Daten Eingangsspannungsbereich .................11–15 V (12 V) DC Eingangsstrom .....................................max. 30 A (Spitze bei ............................................................60 A, 1 Sek.) Ausgangsspannung ..............................230 V~ ±10 % Ausgangsfrequenz ...............................50 Hz ±5 % Wellenform ...........................................Modifizierte Sinuswelle Netzsteckdose ......................................Universal Schutzklasse Netzsteckdose ................ Dauerausgangsleistung ........................max. 300 W (1,3 A) Überspannungskapazität/-zeit ..............600 W (2,6 A) für eine ............................................................Sekunde USB-Buchse .........................................5 V DC, 500 mA Wirkungsgrad .......................................>88 % Leerstromaufnahme .............................<0,6 A Sicherung .............................................35 A Unterspannungssignal ..........................10,5 V ±0,5 V Unterspannungsabschaltung ................10 V ±0,5 V Überspannungsabschaltung .................15,5 ±0,3 V Empfohlene Umgebungstemperatur .....10–32 °C Schutzfunktionen .................................Überspannungsschutz ............................................................(Eingang) (15,5 V) ............................................................Unterspannungsschutz ............................................................(Eingang) ............................................................Überlastschutz ............................................................(Ausgang) ............................................................Kurzschlussschutz ............................................................(Ausgang) ............................................................Überhitzungsschutz Schutzart ..............................................IP X0 Direkter Batterieanschluss ...................ca. 0,6 m Abmessungen (L x H x B) .....................155 x 60 x 105 mm Gewicht ................................................0,65 kg V Volt ~ Wechselspannung A Ampere Hz Hertz W, kW Watt, kilowatt Ah Amperestunden Einführung Vielen Dank, dass Sie sich für dieses Silverline-Werkzeug entschieden haben. Diese Anleitung enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Selbst wenn Sie bereits mit ähnlichen Produkten vertraut sind, lesen Sie diese Anleitung bitte sorgfältig durch, um den größtmöglichen Nutzen aus diesem Werkzeug ziehen zu können. Bewahren Sie diese Anleitung griffbereit auf und sorgen Sie dafür, dass alle Benutzer dieses Geräts sie gelesen und verstanden haben. Übersetzung der Originalbetriebsanleitung 204757_Z1MANPRO1.indd 20 24/11/2016 11:28www.silverlinetools.com

Allgemeine Sicherheitshinweise WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. WARNUNG! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

1) Arbeitsplatzsicherheit

a) Arbeiten Sie mit dem Elektrogerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrogeräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrogerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrogeräte von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrogerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn der Betrieb des Elektrogerätes in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrogerät. Benutzen Sie kein Elektrogerät, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrogerätes kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen je nach Art und Einsatz des Elektrogerätes geeigneter persönlicher Schutzausrüstung verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrogerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Elektrogerätes den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Auf diese Weise lässt sich das Elektrogerät in unerwarteten Situationen besser kontrollieren.

4) Verwendung und Behandlung des Gerätes

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrogerät. Mit dem passenden Elektrogerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Spannungswandler, 12 V b) Benutzen Sie kein Elektrogerät, dessen Schalter defekt ist. Ein Elektrogerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrogerätes. d) Bewahren Sie unbenutzte Elektrogeräte außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrische Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrogeräte mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrogerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrogeräten. f) Verwenden Sie Elektrogerät, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrogeräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. WARNUNG! In Australien und Neuseeland darf dieses Gerät nur unter Verwendung einer Fehlerstromschutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von höchstens 30 mA an die Spannungsversorgung angeschlossen werden.

a) Lassen Sie Ihr Elektrogerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrogerätes erhalten bleibt. Zusätzliche Sicherheitshinweise für Spannungswandler WARNUNG! Spannungswandler erzeugen die gleiche gefährliche und unter Umständen tödliche Wechselspannung wie Haushaltssteckdosen. WARNUNG! Spannungswandler dürfen nicht an Orten genutzt werden, an denen brennbare Gase vorhanden sein können, wie z.B. in Motorräumen und Batteriefächern. Bleisäurebatterien können entflammbare Dämpfe erzeugen. Elektronische Geräte und elektrische Anschlüsse können Funken verursachen, welche diese Dämpfe entzünden können. WARNUNG! Sollte Säure von auslaufenden Bleisäurebatterien mit Haut oder Kleidung in Berührung kommen, legen Sie die Kleidung unverzüglich ab und reinigen Sie die betroffenen Hautstellen sofort gründlich mit Seife und reichlich klarem Wasser. Sollte Batteriesäure in die Augen gelangen, spülen Sie die Augen mindestens 15 Minuten lang mit kühlem, fließendem Wasser aus und suchen Sie schnellstmöglich einen Arzt auf. WARNUNG! Verwenden Sie den Spannungswandler nicht in der Nähe brennbarer Materialien oder Gegenstände, die durch Wärme beeinträchtigt werden könnten. Der Spannungswandler kann durch länger anhaltenden Einsatz bei voller Leistung sehr heiß werden. WARNUNG! Träger von Herzschrittmachern sollten sich vor dem Gebrauch des Spannungswandlers von ihrem Arzt beraten lassen. Starke elektromagnetische Felder in unmittelbarer Nähe eines Herzschrittmachers können zu Störungen oder einem Versagen des Herzschrittmachers führen. 204757_Z1MANPRO1.indd 21 24/11/2016 11:2822

a) Verwenden Sie den Spannungswandler nicht in feuchter Umgebung, bei hohem Feuchtigkeitsgehalt der Luft oder an Standorten, an denen der Spannungswandler versehentlich mit Wasser in Berührung kommen könnte. Der Einsatz in maritimen Bereichen, insbesondere auf kleineren Schiffen, wird dadurch unter Umständen ausgeschlossen. b) Bei ortsfesten Einsätzen muss der Spannungswandler sorgfältig vor Witterungseinflüssen geschützt und vollständig abgedeckt werden. c) Sorgen Sie zur Kühlung für ausreichend Freiraum um den Spannungswandler.Stellen Sie ihn nicht auf Teppichen oder Teppichboden auf. Andernfalls könnten die Lüftungsschlitze auf der Unterseite des Spannungswandlers blockiert werden und eine Brandgefahr verursachen. d) Nur bei kühler bis mäßiger Umgebungstemperatur verwenden. Nicht auf oder in die Nähe von Lüftungsschlitzen stellen, aus denen warme Luft ausströmen kann. e) Vergewissern Sie sich stets, dass die zu verwendenden Geräte mit modifizierter Sinusspannung betrieben werden können. Verwenden Sie den Spannungswandler nicht zum Betreiben von Geräten, die reine Sinusspannung benötigen. f) Ausschließlich in Fahrzeugen mit 12-V-Spannungsversorgung einsetzen. Dieser Spannungswandler ist nicht mit 24-V- oder 6-V-Fahrzeugsystemen kompatibel. Bestimmungsgemäße Verwendung Gerät zur Umwandlung von Gleich- in Wechselspannung (Netzspannung), um so netzbetriebene Geräte über eine Gleichspannungsversorgung, i.d.R. 12 V, zu betreiben. Das Gerät kann sowohl fest installiert als auch in Fahrzeugen eingesetzt werden. 1 Stromanzeigelampe 2 Batterieniedrigstandsanzeige 3 230-V-Ausgangsbuchsen 4 Stromschalter 5 12-V-Eingangsanschlüsse 6 12-V-Zufuhrleitungen 7 Zigarettenanzünderstecker Geräteübersicht Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit all seinen Eigenschaften und Funktionen vertraut.

• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in ordnungsgemäßem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden. Vor Inbetriebnahme Installation des Spannungswandlers ACHTUNG! Der Spannungswandler muss in einem Fahrzeug nicht geerdet werden; achten Sie daher darauf, dass keine elektrische Verbindung zwischen Spannungswandler und Fahrzeugkarosserie besteht.

• Beziehen Sie sich bei der Installation des Spannungswandlers neben dieser Anleitung stets auch auf das Fahrzeughandbuch.

• Montieren Sie den Spannungswandler immer ebenmäßig und horizontal, so dass die internen Lüfter mit höchstmöglicher Effizienz Wärme entziehen.

• Der Spannungswandler sollte sich möglichst nah an der Batterie befinden, darf aber nicht im Motorraum oder dem Batteriefach untergebracht werden.

• Achten Sie beim Einbau des Spannungswandlers darauf, dass der Ein-/ Ausschalter (4) leicht zugänglich ist.

• Verwenden Sie den Spannungswandler nicht in schmutziger oder staubiger Umgebung. Sorgen Sie für ausreichende Belüftung des Spannungswandlers und halten Sie die Ventilationsschlitze, Lüftungsöffnungen und die Ausgangsbuchse schmutz- und staubfrei.

• Setzen Sie den Spannungswandler nie direkter Sonneneinstrahlung und anderen Wärmequellen aus. Der Spannungswandler darf nur bei einer Umgebungstemperatur von 10 °C bis 30 °C verwendet werden.

• Sorgen Sie für ausreichende Belüftung des Spannungswandlers und einen Freiraum von mindestens 25 mm rund um das Gerät herum. Stellen Sie keine Gegenstände auf dem Spannungswandler ab.

• Bei Verwendung in Fahrzeugen darf dieser Spannungswandler nur mit elektrischen Anlagen mit 12 V Gleichstrom und negativer Masse verwendet werden. Die Verwendung anderer Arten von Systemen kann gefährlich sein und zu bleibenden Schäden am Spannungswandler und anderen elektrischen Komponenten führen. Abb. ASpannungswandlerParallelBatterieBatterieBatterieBatterieBatterieBatterie Spannungswandler Reihe Modifizierte Sinuswelle Sinuswelle Abb. B 204757_Z1MANPRO1.indd 22 24/11/2016 11:28www.silverlinetools.com

204757 Spannungswandler, 12 V Anschluss an einen 12-V-Kfz-Zigarettenanzünder

• Nehmen Sie die Knöpfe von den 12-V-Anschlüssen (6) ab und legen Sie die Ringkabelschuhe am Ende des 12-V-Zigarettenanzündersteckers (9) auf die Stifte der 12-V-Anschlüsse. Der rote Kabelschuh muss dabei auf den roten 12-V-Anschluss und der schwarze Kabelschuh auf den schwarzen Anschluss gesetzt werden. Bringen Sie anschließend die Knöpfe wieder an. Hinweis: Die Stromabgabe von Kfz-Zigarettenanzündern ist begrenzt. Falls ein Gerät auf diese Weise nicht funktioniert, lässt es sich möglicherweise bei direktem Anschluss an die Batterie betreiben, da hier ein höherer Anlaufstrom bereitgestellt wird. Anschluss an die Batterie WARNUNG! Tragen Sie bei der Arbeit mit und/oder in der Nähe von Bleisäurebatterien eine spritzfeste Schutzbrille und elektrisch isolierte Handschuhe. Hinweise:

• Wenn Sie die im Lieferumfang enthaltenen 12-V-Anschlusskabel durch längere Kabel ersetzen möchten, wählen Sie dafür Kabel, die mit dem konstanten Spannungsbedarf des Wechselrichters kompatibel sind, d.h. nicht mit dem Spitzenwert (siehe „Technische Daten“). Achten Sie auf eine für die Umgebungsbedingungen des Einsatzbereichs geeignete Isolierung der Kabel.

• Stellen Sie beim Anbringen einer Inline-Sicherung zur Verbesserung des Schutzes vor Kurzschlüssen und Überladungen eine Inline-Verbindung zu dem Kabel her, das an die positive 12V-Anschlussklemme des Spannungswandlers angeschlossen ist. Wählen Sie eine passende Sicherung auf Grundlage des maximal erreichbaren Eingangsstroms des Spannungswandlers und wählen Sie eine Sicherung mit dem nächstgelegenen höheren Wert. Ein Spannungswandler, der auf 93 A ausgelegt ist, würde somit eine kontinuierliche Sicherung (Schutz gegen Spannungsspitzen/Zeitverzögerung) benötigen, die auf 100 A ausgelegt ist. Verwenden Sie aufgrund des Spitzenstrombedarfs der Wechselstromgeräte keinen schnellen Sicherungstypen beim Start.

• Wenn Batterien unter ortsfesten Bedingungen aufgeladen werden müssen und sich mehrere Batterien gleichzeitig mit dem Batterieladegerät aufladen lassen, muss der Spannungswandler während des Ladevorgangs ausgeschaltet bzw. getrennt sein, um mögliche Schäden am Spannungswandler und dem Batterieladegerät zu verhindern. Weitere Informationen entnehmen Sie bitte der Gebrauchsanweisung des verwendeten Batterieladegeräts.

1. Stellen Sie den Ein-/Ausschalter (4) auf O („Aus”).

2. Schließen Sie die 12-V-Anschlusskabel (8) an die Batterie an, und zwar

zuerst die rote Krokodilklemme an den positiven und dann die schwarze Krokodilklemme an einen negativen Erdungspunkt fernab der Batterie.

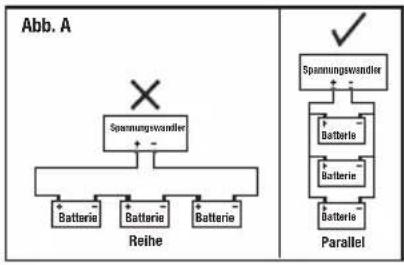

3. Wenn Sie mehrere Batterien in einer stationären Montage miteinander

verbinden, versichern Sie sich, dass diese parallel miteinander verbunden sind (Abb. A). Verwenden Sie keine Serienschaltung, da der Spannungswandler und möglicherweise auch die Batterien hierdurch beschädigt werden. Für die Parallelschaltung ist es erforderlich, dass alle negativen Batteriekontakte an die negative Anschlussklemme und alle positiven Batteriekontakte an die positive Anschlussklemme des Spannungswandlers angeschlossen werden.

4. Nehmen Sie die Abdeckungen der 12-V-Anschlüsse (6) ab und schließen

Sie die 12-V-Anschlusskabel an. Das schwarze 12-V-Kabel muss mit dem Minusanschluss (-) und das rote 12-V-Kabel mit dem Plusanschluss (+) verbunden werden. Ziehen Sie die Knöpfe an und vergewissern Sie sich, dass die Kabel korrekt angeschlossen sind. Ziehen Sie die Knöpfe anschließend an. Vergewissern Sie sich, dass die Kabel an die richtigen Anschlüsse angeschlossen sind. Der Anschluss an den Plusanschluss (+) des Spannungswandlers sollte als letztes vorgenommen werden. Die Polarität muss korrekt sein, da die internen Sicherung des Spannungswandlers bei falscher Polung durchbrennen. Betrieb Anschluss eines Netzgerätes WARNUNG! Dieser Spannungswandler ist nicht für Geräte mit kapazitiver Stromversorgung geeignet; aufgrund ihrer Bauweise funktionieren sie nicht mit der simulierten Wechselspannung (modifizierte Sinuswelle) dieses Spannungswandlers. Diese Art von Netzgeräten wird in Europa nicht mehr neu angeboten, da sie reine sinusförmige Wechselspannung erfordern und relativ selten vorkommen. Sie entsprechen nicht den derzeit in Europa geltenden Sicherheitsstandards. Wenn Sie jedoch vermuten, dass Ihr Gerät über ein derartiges Netzgerät verfügt, überwachen Sie Ihr Gerät, wenn es zum ersten Mal angeschlossen wird. Wenn es sich um ein Akkuladegerät handelt, das wiederaufladbare Batterien enthält, wird empfohlen, dieses nicht zu verwenden, da hierdurch die Batterien möglicherweise beschädigt werden. WARNUNG! Wenn der Spannungswandler konstant eine sehr hohe Temperatur aufweist oder während des Gebrauchs herunterfährt, ist das mit ihm verbundene Gerät möglicherweise nicht optimal auf ihn abgestimmt und sollte nicht angeschlossen werden. Überwachen Sie den Spannungswandler und das Netzgerät immer ca. fünf Minuten lang, wenn das Gerät zum ersten Mal angeschlossen wird, zur Vergewisserung, dass beide bei regulärer Temperatur ordnungsgemäß funktionieren, und überprüfen Sie das Gerät in den ersten zwei Stunden jede halbe Stunde. Wenn das Gerät als mit dem Spannungswandler kompatibel eingestuft wird, kennzeichnen Sie es dementsprechend, um die Kompatibilität zu vermerken. WARNUNG! Die am Spannungswandler angebrachte 230-V-Universal- Netzsteckdose (5) ist ein universeller Typ, der auf eine Vielzahl von Netzsteckern weltweit passt. Bei der Verwendung von Geräten, deren Netzstecker nicht dem britischen oder dem europäischen Standard entsprechen, ist zu überprüfen, ob das Gerät für 230 V und 50 Hz geeignet ist. Dies gilt insbesondere für US-amerikanische Geräte, die in der Regel nur über 120 V und 60 Hz verfügen und nicht angeschlossen werden dürfen. Diese können nur verwendet werden, wenn das Typenschild des Gerätes ausdrücklich auf eine hohe Eingangsspannung und auf duale Netzfrequenz hinweist, z.B. „100–240 V, 50/60 Hz“. WICHTIGER HINWEIS: Vergewissern Sie sich bei Verwendung des Spannungswandlers mit einem Fehlerstromschutzschalter, dass der Spannungswandler normal funktioniert. Verwenden Sie – wie bei Fehlerstromschutzschaltern üblich – die Testtaste, um vor Gebrauch sicherzustellen, dass er einwandfrei arbeitet. Wenn der Fehlerstromschutzschalter nicht ordnungsgemäß mit dem Spannungswandler funktioniert, weist dies nicht auf einen Defekt des Spannungswandlers oder Fehlerstromschutzschalters hin, sondern wurde wahrscheinlich entweder durch die modifizierte Sinuswelle der Ausgangsspannung oder ein Fehlen der Erdverbindung, über die gewöhnliche Haushaltssteckdosen verfügen, verursacht. WICHTIGER HINWEIS: Der Spannungswandler kann sich aufgrund des hohen Strombedarfs des Anlassers abschalten, wenn der Fahrzeugmotor angelassen wird. Schalten Sie den Spannungswandler daher nach Möglichkeit ab, bevor Sie das Fahrzeug starten. Hinweise

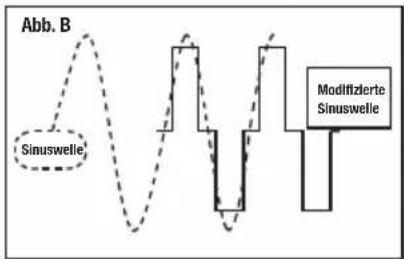

• Der Spannungswandler simuliert Wechselspannung, die eine modifizierte Sinuswelle verwendet (Abb. B). Eine geringe Anzahl von Geräten ist nicht mit dieser Art von Wechselstrom-Wellenform kompatibel. Die meisten Geräte mit ohmscher Last (Wasserkocher, Glühlampen usw.) sind kompatibel. Induktive Lasten, typischerweise solche, die über elektrisch betriebene bewegliche Teile oder über Leitungsplatten mit elektronischen Komponenten verfügen, sind häufiger inkompatibel. Diese verfügen über Komponenten, die Magnetfelder verwenden und einen hohen Anlaufstrom erfordern, und die zudem wählerischer in Bezug auf die Art der Wechselstrom-Wellenform sind. Nicht einmal Netzsteckdosen geben eine reine sinusförmige Wechselspannung ab, ihre Wellenart entspricht jedoch eher der reinen Sinuswelle als ein Spannungswandler mit modifizierter Sinuswelle. Viele Geräte sind so gebaut, dass sie mit Wechselstromwellen funktionieren, die keine reinen Sinuswellen sind. Somit sind die meisten Geräte mit einem modifizierten Sinuswellenausgang kompatibel. 204757_Z1MANPRO1.indd 23 24/11/2016 11:2824

• Einige Geräte mit induktiver Belastung können mit modifizierter Sinuswelle etwas mehr Strom verbrauchen oder einen höheren Geräuschpegel erzeugen als mit reiner Wechselspannung mit modifizierter Sinuswelle.

• Einige Geräte erfordern hohen Anlaufstrom. Dies bedeutet, dass das Gerät auch dann nicht kompatibel ist, wenn der durchschnittliche Stromverbrauch der Leistung des Spannungswandlers entspricht. Pumpen und Kompressoren erfordern typischerweise den höchsten Startstrom (zu diesen Geräten zählen insbesondere Kühlschränke). Im Allgemeinen ist eine induktive Last mit der gleichen Wattleistung wie eine ohmsche Last trotz der Tatsache, dass manche ohmsche Lasten (wie z.B. Glühlampen) höheren Startstrom erfordern, aufgrund des Startstrombedarfs weniger geeignet.

• Wenn eine induktive Belastungseinrichtung in Verbindung mit dem Spannungswandler überhaupt nicht oder nicht ordnungsgemäß funktioniert, kann eine ohmsche Belastungseinrichtung an die induktive angeschlossen werden, so dass diese wie gewohnt funktioniert. Eine kleine Lampe mit Glühbirne kann als ohmsche Last dienen.

• Verwenden Sie diesen Spannungswandler nicht für empfindliche Geräte, z.B. medizinische und andere wichtige oder kalibrierte elektronische Geräte, die möglicherweise nicht mit Wechselspannung mit modifizierter Sinuswelle kompatibel sind.

• Bei der Verwendung mit audio-visuellen Geräten können zusätzliche Hintergrundgeräusche sowie Videorauschen und Signalstörungen auftreten. Dies kann viele Ursachen haben. Dazu zählen Störungen durch den Spannungswandler oder durch Fahrzeugelektronik sowie durch Wechselspannung mit modifizierter Sinuswelle, die sich auf Gerätekomponenten auswirken können. Ein derartiges Gerät ist möglicherweise nicht mit einem Spannungswandler mit modifizierter Sinuswelle kompatibel, so dass ein Spannungswandler mit reiner Sinuswelle erforderlich ist, damit das Gerät optimal funktioniert.

• Einige Geräte, einschließlich Laptops, Mobiltelefone und tragbare Elektrogeräte besitzen Wechselstromnetzgeräte zur Erzeugung von Gleichstromwellen, die von der Haupteinheit zur Verwendung und zum Laden des Akkus benötigt werden. Bei solchen Geräten ist es effizienter, wenn sie mit einem (möglicherweise im Lieferumfang enthaltenen) 12V-Ladegerät geladen werden, da hierdurch der Umwandlungsverlust verhindert wird. Dieser entsteht dadurch, dass 12-V-Gleichstrom mit dem Spannungswandler in eine hohe Wechselspannung umgewandelt wird und dass die hohe Wechselspannung durch das Wechselstrom-Ladegerät anschließend wieder in eine niedrige Spannung DC umgewandelt wird.

• Einige Elektrogeräte (Fernseher, Stereoanlagen, Motoren, Neonlichter usw.) haben möglicherweise einen Startstrombedarf, der weit über ihrer Nennleistung liegt. Wenn das Elektrogerät nicht anläuft, wurde die maximale Leistung des Spannungswandlers überschritten. Zur Verminderung der Gesamtbelastung des Spannungswandlers kann das Gerät möglicherweise gestartet werden, indem andere an den Spannungswandler angeschlossene Geräte ausgeschaltet und anschließend wieder eingeschaltet werden, nachdem das Gerät mit sehr hohem Startstrombedarf gestartet wurde. Falls sich der Spannungswandler aufgrund des zu hohen Anlaufs Startstrombedarfs abschaltet, weist dies nicht auf einen Defekt hin.

• Wenn der Wechselstrom-Ausgang eines Spannungswandlers mit einem Multimeter überprüft wird, ohne dass das Multimeter über eine echte RMS-Funktion verfügt, wird am Ausgang eines Spannungswandlers mit modifizierter Sinuswelle eine niedrige Spannung gemessen. Dies ist völlig normal und kein Hinweis darauf, dass der Spannungswandler oder das Multimeter fehlerhaft sind.

• Verwenden Sie ein einsteckbares Leistungsüberwachungsgerät, das an eine Wechselstrom-Netzsteckdose angeschlossen ist, um den tatsächlichen Stromverbrauch eines Wechselstrom-Geräts zu bestimmen. Verwenden Sie idealerweise ein Leistungsüberwachungsgerät mit Spitzenstromeinrichtung, das den erforderlichen Startstrom eines Gerätes anzeigt.

• Wenn das anzuschließende Elektrogerät nicht über die auf ihm gekennzeichnete Wattzahl (W) verfügt, kann diese errechnet werden, indem die Amperezahl (A) mit 230 multipliziert wird.

• Wenn Sie ein Netzgerät vollständig mit dem Spannungswandler in Gang gesetzt haben, schalten Sie den Ein-/Ausschalter (4) aus. Der Spannungswandler verbraucht im eingeschalteten Zustand grundsätzlich Strom. Den Stromverbrauch des Spannungswandlers ohne Belastung entnehmen Sie bitte den „Technische Daten“. Selbst ohne Belastung kann ein eingeschalteter Spannungswandler Fahrzeugbatterien entladen und dadurch einen Fahrzeugstart verhindern.

1. Stellen Sie den Ein-/Ausschalter (4) auf „ON“, bevor ein Elektrogerät

an den Spannungswandler angeschlossen wird. Nach kurzer Zeit leuchtet die grüne Netzanschlussanzeige (1). Der Spannungswandler ist jetzt betriebsbereit.

2. Schließen Sie keine Lasten an, die die gekennzeichnete maximale

Dauerleistung des Spannungswandlers überschreiten (siehe „Technische Daten“).

3. Schließen Sie Ihr Wechselstromgerät an die 230-V-Universal-

Netzsteckdose (3) an. Berechnung von Lade- und Laufzeit

• Eine einfache Möglichkeit zur Berechnung der ungefähren Laufzeit eines Netzgeräts, das an einen Spannungswandler und an einen Akku mit bekanntem Ampere-Stromverbrauchswert angeschlossen ist, besteht darin, diesen mit 20 zu multiplizieren und den Amperestundenwert des Akkus durch diesen errechneten Wert zu dividieren, um einen ungefähren Wert in Stunden zu erhalten.

• Um einen Watt-Wert in Ampere umzurechnen, dividieren Sie Watt durch Volt (230); um Ampere in Watt umzurechnen, multiplizieren Sie sie einfach mit 230. Schutzfunktionen

• Eingangsüberspannung: Der Spannungswandler schaltet ab, wenn eine Eingangsgleichspannung von 16 V erreicht oder überschritten wird. Dies weist auf ein unzureichend reguliertes Elektrosystem im Fahrzeug hin.

• Eingangsunterspannung: Der Spannungswandler schaltet ab, wenn eine Gleichspannung von ca. 10 V erreicht wird. Hierdurch werden Schäden an Wechselstromgeräten verhindert, die durch eine unzureichende Wechselspannung entstehen. Die Gleichspannung kann schon bei diesem Wert unzureichend für den Fahrzeugstart sein. Der Spannungswandler weist vor dem Abschalten hörbar auf eine niedrige Voltzahl von ungefähr 10,5 V bis 10 V hin.

• Ausgangsüberspannung: Der Spannungswandler schaltet ab, wenn die erreichten oder die Spitzenstromanforderungen des Wechselstromgeräts bzw. der Wechselstromgeräte zu hoch für den Spannungswandler sind oder wenn die Spitzenanlaufstromanforderungen zwar den technischen Daten des Spannungswandlers entsprechen, die 1-Sekunden-Grenze für Spitzenstrom jedoch überschreiten.

• Ausgangskurzschluss: Im Falle eines Kurzschlusses in den Wechselstromverbindungen schaltet sich der Spannungswandler ab. Die internen Sicherungen des Spannungswandlers können durchgebrannt sein und müssen von einem zugelassenen Kundendienst ausgewechselt werden.

• Überhitzungsschutz: Der Spannungswandler schaltet ab, wenn seine interne Temperatur ca. 55 °C erreicht hat. Ursachen hierfür können eine unzureichende Belüftung, eine fehlerhafte Installation oder unzureichende Kompatibilität mit einem Wechselstromgerät sein. Eine weitere einfache Ursache kann darin bestehen, dass der Spannungswandler über einen längeren Zeitraum unter maximaler Kapazität verwendet wurde. Der im Spannungswandler eingebaute Ventilator wird zur Verminderung des Strombedarfs auf seine Temperatur kontrolliert. WICHTIGER HINWEIS: Vermeiden Sie nach Möglichkeit ein Auslösen dieser Schutzeinrichtungen. Es können bereits Schäden entstehen, bevor die Schutzeinrichtungen greifen. WICHTIGER HINWEIS: Vergewissern Sie sich beim Neustart des Spannungswandlers, dass die Ursache für die Abschaltung behoben wurde. 204757_Z1MANPRO1.indd 24 24/11/2016 11:28www.silverlinetools.com

204757 Spannungswandler, 12 V Verwendung der USB-Buchse

• Dieser Spannungswandler ist mit einer USB-Buchse ausgestattet, die eine Stromstärke von jeweils maximal 500 mA bereitstellt. Wenn sich ein Gerät sowohl über die USB-Buchse als auch die Netzsteckdose aufladen lässt, verwenden Sie immer die USB-Buchse, da diese effizienter ist und die Batterie langsamer entlädt. Zubehör

• Eine Reihe an Zubehör ist über Ihren Silverline-Fachhändler erhältlich. Ersatzteile können unter toolsparesonline.com bezogen werden. Instandhaltung WARNUNG! Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie Inspektions-, Wartungs- oder Reinigungsarbeiten durchführen. WARNUNG! Der Spannungswandler enthält keine vom Benutzer wartbaren Innenteile. Einige interne Komponenten weisen einen gefährlich hohen Ladestand auf, selbst wenn sie vom Stromnetz getrennt sind. Wechseln der Sicherung Vergewissern Sie sich, dass der Spannungswandler abgeschaltet ist, bevor die 12-V-Sicherung (7) gewechselt wird. Nehmen Sie die Sicherungsabdeckung ab und nehmen Sie die durchgebrannte Sicherung vorsichtig heraus. Ersetzen Sie sie durch eine Sicherung des gleichen Werts (siehe auch „Technische Daten“). Reinigung

• Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschleißen die inneren Teile schnell und die Lebensdauer des Gerätes wird verkürzt. Reinigen Sie das Gerät mit einer weichen Bürste oder einem trockenen Tuch. Die Entlüftungsöffnungen mit sauberer, trockener Druckluft reinigen, sofern verfügbar.

• Verwenden Sie keinesfalls benzin- oder alkoholhaltige oder andere scharfe Reinigungsmittel.

• Reinigen Sie Kunststoffteile niemals mit Ätzmitteln. 204757_Z1MANPRO1.indd 25 24/11/2016 11:2826

Störung Mögliche Ursache Empfohlene Abhilfe Spannungswandler funktioniert nichtNiedrige Batteriespannung Batterie laden oder austauschenNicht kompatibles AC-Gerät angeschlossen Wechselstromgerät vom Spannungswandler nehmenSpannungswandler schaltet sich aufgrund zu hoher Temperatur abSpannungswandler vor dem Einschalten abkühlen lassenDC-Kabel nicht richtig angeschlossen DC-Kabel auf Schäden und korrekten Anschluss prüfenSicherung „durchgebrannt“, möglicherweise aufgrund eines KurzschlussesSicherung wechselnGgf. vorhandene Inline-Sicherung durchgebrannt Inline-Sicherung wechselnHohe Voltzahl des elektrischen Generators Elektrosystem des Fahrzeugs verfügt möglicherweise nicht über ausreichende Spannungsregulierung und erfordert ReparaturNiederspannungsalarm ertönt dauerhaft oder automatische Abschaltung wegen UnterspannungEine oder mehrere Batterien in einer Batteriebank sind fehlerhaft oder die Lebensdauer ist abgelaufenBatterie(n) wechselnGleichstrom-Kabel sind ungeeignet oder fehlerhaft angeschlossenÜberprüfen Sie, ob Kabel geeignet und ordnungsgemäß angeschlossen sindFahrzeug-Elektrosystem steht unter sehr hoher Belastung durch niedrig geladenen Akku und der Generator kann nicht gleichzeitig Akku laden und den Spannungswechsler mit ausreichend Strom versorgenStrombedarf des Spannungswandlers ist zu hoch für das Elektrosystem des Fahrzeugs. Strombedarf reduzieren oder Fahrzeug-Elektrosystem aktualisierenBatterie mit niedriger Kapazität, ist für den Umgang mit hohem Strombedarf des Spannungswandlers nur für kurze Zeit geeignet, bevor Spannungsabfall eintrittBatterie durch anderes Modell mit höherer Kapazität ersetzenNiedrige Ausgangsspannung Fehlerhafte Messung durch einen Multimeter oder anderes Spannungsmessgerät ohne echten RMS-Modus, wodurch niedrige Spannungsmessung zustande kommtMessung mit einem echten RMS-Multimeter oder anderem SpannungsmessgerätWechselstrom-Netzgerät verursacht Abschaltung des Spannungswandlers durch ÜberspannungGerät erfordert entweder dauerhaft zu viel Strom oder zu hohen AnlaufstromGerät nicht kompatibel mit Spannungswandler oder Spannungswandler wurde durch zu viele Wechselstrom-Geräte überbelastetWechselstrom-Netzgerät startet nicht, Spannungswandler führt jedoch kein Abschalten wegen Überspannung durchUnzureichende Gleichspannung. Batterie oder Batterien können erforderliches Stromniveau nicht erbringenBerechnen Sie den erforderlichen Gleichstrom und überprüfen Sie, ob der verfügbare Gleichstrom ausreichend istInduktive Belastungseinrichtung mit Wechselstrom ist nicht kompatibel mit Wechselspannung mit modifizierter SinuswelleVersuchen Sie, sie mit einer niedrigen ohmschen Belastungseinrichtung, z.B. mit einer kleinen Glühlampe, zu koppelnWechselstromgerät nicht kompatibelWechselstromgerät wird heiß oder ist lauter als gewöhnlich, es funktioniert jedoch ordnungsgemäßWechselstromgerät ist nicht vollständig mit Wechselspannung mit modifizierter Sinuswelle kompatibelEs wird empfohlen, das Gerät nicht zu verwendenWechselstromgerät mit eingebauter Zeitschaltuhr misst die Zeit nicht richtig, was bei seinen Funktionen zu falscher Zeiteinstellung führtWenn das Gerät zur Zeitschaltuhr-Regulierung Wechselwellen statt eines Quarz-Oszillators verwendet, funktioniert es nicht ordnungsgemäß mit einem Wechselrichter mit modifizierter SinuswelleGerät ist nicht vollständig kompatibelNetzwerkadapter für Wechselstromleitung funktioniert nichtDiese Geräte funktionieren in der Regel nicht ordnungsgemäß bei Wechselspannung mit modifizierter SinuswelleVerwenden Sie ein normales Netzwerkkabel, das auch eine effizientere Nutzung des Stroms erlaubtIn Spannungswandler eingesteckter Fehlerstromschutzschalter arbeitet nicht normalFehlerstromschutzschalter ist nicht mit Spannungswandler kompatibelNICHT mit Spannungswandler verwendenAnomaler Betrieb des WechselstromgerätsInkompatibel mit Wechselspannungsausgang mit modifizierter SinuswelleNICHT mit Spannungswandler verwendenDie Anweisungen des Wechselstromgeräts warnen vor der Verwendung mit SpannungswandlernDies weist darauf hin, dass das Gerät nicht mit einem Spannungswandler mit modifizierter Sinuswelle kompatibel ist und bei Verwendung damit beschädigt werden könnteNICHT mit Spannungswandler verwendenVideo- und/oder Audiorauschen bei Verwendung von AV-Geräten mit dem SpannungswandlerSpannungswandler wird zu nahe an Antenne betrieben Spannungswandler oder Antenne an anderen Ort bewegen Antennenkabel ist nicht oder nicht ausreichend abgeschirmt Verwenden Sie ein vollständig abgeschirmtes Kabel mit richtig angebrachten AnschlüssenAV-Geräte funktionieren nicht richtig mit Ausgang mit modifizierter SinuswelleAV-Geräte nicht kompatibel mit Spannungswandler AV-Geräte werden durch Zündung des Fahrzeugs gestört Fragen Sie einen Fahrzeugelektriker, wie die Störungen beseitigt werden können Fehlerbehebung 204757_Z1MANPRO1.indd 26 24/11/2016 11:28www.silverlinetools.com

204757 Spannungswandler, 12 V EU-Konformitätserklärung Name des Unterzeichners: Mr Darrell Morris Bevollmächtigter: Silverline Tools Erklärt, dass das Produkt: Die alleinige Verantwortung für die Ausstellung dieser Erklärung trägt der Hersteller. Der Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Gemeinschaft. Ident.-Nr.: 204757 Produktbeschreibung: 300-W-Wechselrichter Den folgenden Richtlinien entspricht:

• Niederspannungsrichtlinie 2006/95/EC

• Elektromagnetische Verträglichkeitsrichtlinie 2004/108/EC

• EN 61000-6-1:2007 Benannte Stelle: TÜV Rheinland. Techn. Unterlagen bei: Silverline Datum: 09/01/2015 Unterzeichnet von: Direktor Name und Anschrift des Herstellers oder seines niedergelassenen Bevollmächtigten: Powerbox International Limited, Handelsregisternummer 06897059. Eingetragene Anschrift: Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Großbritannien Garantiebedingungen für Silverline Tools Silverline Tools Garantie Dieses Silverline Produkt beinhaltet eine 3-Jahre-Garantie Registrieren Sie dieses Produkt unter www.silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahre-Garantie zu nutzen. Die Garantiezeit beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg. Registrieren Sie Ihren Kauf Gehen Sie zu: silverlinetools.com, wählen Sie den Link Registrierung und geben Sie Folgendes ein:

• Ihre persönlichen Angaben

• Produktdetails und Kaufinformationen Das Garantiezertifikat wird Ihnen im PDF-Format zugeschickt. Bitte drucken Sie es aus und bewahren Sie es zusammen mit Ihrem Produkt auf. Die Garantiezeit beginnt mit dem Datum des auf dem Kaufbeleg angegebenen Einzelhandelskaufs.

BITTE BEWAHREN SIE IHREN KAUFBELEG AUF

Falls dieses Produkt innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg und unter Angabe des Fehlers zu dem Fachhändler, bei dem es gekauft wurde, zurück. Sie erhalten einen Ersatz oder eine Erstattung. Falls dieses Produkt nach den 30 Tagen nach dem Kauf einen Defekt aufweist, schicken Sie es zurück an: Silverline Tools Service Centre PO Box 2988 Yeovil BA21 1WU, U.K. Der Garantieanspruch muss während der Garantiezeit gestellt werden. Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen, Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor Schritte eingeleitet werden können. Sie müssen genaue Einzelheiten des zu behebenden Defekts angeben. Ansprüche, die während der Garantiezeit gestellt werden, werden von Silverline Tools überprüft, um nachzuweisen, dass der Defekt durch fehlerhaftes Material oder Herstellung des Produkts bedingt ist. Transportkosten werden nicht erstattet. Eingereichte Produkte sollten sich in einem zur Reparatur geeigneten sauberen und sicheren Zustand befinden und sorgfältig verpackt werden, damit es beim Transport nicht zu Schäden oder Verletzungen kommen kann. Wir können die Annahme ungeeigneter oder unsicherer Lieferungen verweigern. Alle Arbeiten werden von Silverline Tools oder den von Silverline Tools ernannten Reparaturbeauftragten durchgeführt. Die Reparatur oder der Ersatz des Produkts wird die Garantiezeit nicht erweitern. Defekte, die von uns als unter die Garantie fallend erachtet werden, werden entweder durch kostenlose Reparatur des Werkzeugs (exklusive Transportkosten) oder durch Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben. Einbehaltene Werkzeuge oder Teile, für die ein Ersatz ausgegeben wurde, werden zu Eigentum von Silverline Tools. Die Reparatur bzw. der Ersatz Ihres Produkts unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese. Was abgedeckt ist: Die Reparatur des Produkts, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung während der Garantiezeit bedingt ist. Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen. Gebrauch des Produkts in der EU. Was nicht abgedeckt ist: Silverline Tools garantiert keine Reparaturen, die erforderlich sind aufgrund von: Normale Verschleißerscheinungen, die durch einen der Bedienungsanleitung entsprechenden Gebrauch entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw. Der Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Messer, Sandpapier, Schneidscheiben und anderen zugehörigen Artikeln. Unfallschäden, Defekte verursacht durch: unsachgemäßen Gebrauch, unzureichende Wartung oder nachlässige Bedienung bzw. Handhabung des Produkts. Verwendung des Produkts für andere als normale häusliche Zwecke. Produktänderungen oder -modifikationen jeglicher Art. Durch den Gebrauch von Zubehörteilen, die keine echten Silverline Tools- Teile sind, entstandene Defekte. Fehlerhafte Installation (außer, wenn von Silverline Tools installiert). Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisieren Reparaturbeauftragten durchgeführt wurden. Forderungen anderer Art als dem Recht auf Behebung von Defekten des Produkts im Rahmen dieser Bedingungen fallen nicht unter die Garantie. 204757_Z1MANPRO1.indd 27 24/11/2016 11:2828
