BC2000 - Babyphone ELRO - Kostenlose Bedienungsanleitung

Produkttyp	Babyphone
Marke	ELRO
Modell	BC2000
Kameraabmessungen	80 mm Durchmesser x 105 mm Höhe
Kameragewicht	190 g
Monitorabmessungen	159 x 95 x 15 mm
Monitorgewicht	260 g
Stromversorgung	Netzadapter DC 5V 1,5A (Kamera: Mikro-USB, Monitor: USB Typ C)
Monitorbildschirm	LCD TFT 5 Zoll (12,7 cm), Auflösung 800 x 480
Kameraauflösung	Full HD 1920 x 1080
Nachtsicht	Ja, Reichweite 5 Meter, 0 Lux (IR-LED)
Blickwinkel	88° diagonal (77° horizontal, 42° vertikal)
Schreierkennung (VOX)	Ja, einstellbare Empfindlichkeit (NIEDRIG/HOCH)
Temperaturerkennung	Ja, Alarm von 18 bis 30 °C (64 bis 86 °F)
Musik	8 eingebaute Melodien
Aufnahme	Auf Micro-SD-Karte (max. 128 GB): Kamera in 1080p, Monitor in 480p
Monitorakku	Lithium 3,7 V / 3600 mAh, Akkulaufzeit bis zu 5,5 Stunden bei direkter Sicht
Funkreichweite	Bis zu 100 Meter im Freifeld (2,4 GHz)
Anzahl Kameras	Bis zu 4 Kameras (Modell BC2000-C optional)
Sicherheit	Kabel außerhalb der Reichweite von Kindern halten; Gehäuse nicht öffnen; nur für den Innenbereich
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; kein Wasser verwenden
Ersatzteile und Reparierbarkeit	Adapter im Lieferumfang; Akku nicht vom Benutzer austauschbar; SD-Karte nicht im Lieferumfang
Allgemeine Informationen	Hersteller: ELRO Europe, www.elro.eu

Häufig gestellte Fragen - BC2000 ELRO

Wie füge ich eine zusätzliche Kamera zum ELRO BC2000 Monitor hinzu?

Um eine Kamera hinzuzufügen, stellen Sie sicher, dass Sie sich innerhalb von 2 Metern vom Monitor befinden, schließen Sie die neue Kamera an, gehen Sie zum Menü Einstellungen > Kameras, wählen Sie einen freien Kanal und drücken Sie OK, um das Pairing zu starten.

Wie stelle ich die Empfindlichkeit der Schreierkennung (VOX) ein?

Gehen Sie zum Menü Einstellungen > Ton-Alarm. Sie können zwischen 'NIEDRIG' (niedrige Empfindlichkeit) und 'HOCH' (hohe Empfindlichkeit) wählen. NIEDRIG vermeidet Fehlauslösungen bei Zufriedenheitsgeräuschen.

Wie programmiere ich einen Temperaturalarm?

Wählen Sie im Menü Einstellungen 'Temperaturalarm'. Sie können Mindest- und Höchstschwellen (18-30 °C) einstellen. Wenn die Raumtemperatur diese Grenzen überschreitet, ertönt ein Alarm am Monitor.

Wie spiele ich Schlaflieder auf dem Monitor ab?

Gehen Sie zum Menü Einstellungen > Musik. Sie können aus 8 Melodien wählen und die Wiederholung einer einzelnen Melodie oder aller Melodien im Loop aktivieren.

Wie nehme ich Videos mit der Kamera auf?

Legen Sie eine Micro-SD-Karte (max. 128 GB) in die Kamera oder den Monitor ein. Die Aufnahmen der Kamera sind in Full HD (1080p) und können auf einem Computer abgespielt werden. Die des Monitors sind in 480p und auf dem Monitor abspielbar.

Wie lange hält der Akku des Monitors?

Der Lithium-Akku mit 3600 mAh bietet bis zu 5,5 Stunden Live-Betrachtung. Die Ladezeit beträgt etwa 4-5 Stunden.

Wie groß ist die maximale Reichweite des Funksignals?

Die Reichweite kann im Freien ohne Hindernisse bis zu 100 Meter betragen. In Innenräumen können dicke Wände (Beton, Ziegel, Metall) oder WLAN-Interferenzen die Reichweite verringern.

Wie setze ich den Monitor oder die Kamera zurück?

Verwenden Sie eine Büroklammer oder einen dünnen Gegenstand, um die 'Reset'-Taste an Kamera und Monitor zu drücken. Dadurch werden die Werkseinstellungen wiederhergestellt.

Wie reinige ich das ELRO BC2000 Babyphone?

Trennen Sie das Gerät vom Netz und reinigen Sie es mit einem weichen, trockenen Tuch. Verwenden Sie niemals Wasser, Lösungsmittel oder Scheuermittel. Die Adapter sollten separat gereinigt werden.

Kann ich eine SD-Karte zum Speichern von Aufnahmen verwenden?

Ja, Monitor und Kamera akzeptieren Micro-SD-Karten bis zu 128 GB. Die Karte ist nicht im Lieferumfang enthalten. Stellen Sie sicher, dass Sie die Karte vor der ersten Verwendung im FAT32-Format formatieren.

BEDIENUNGSANLEITUNG BC2000 ELRO

Deutsch Bedienungsanleitung Seite 11-19

1. Einführung 12
2. Was ist in der Verpackung? -12
3. Inbetreibnahme 12
4. Produktübersicht
5. Monitor-Status 14
6. Einstellungsmenu 15
7. Neue Kamera eingufen
   7.1 Entfern der Kamera
8. Technische Daten -17
9. Sicherheit und Konformität 17
10. Vereinfache EU-Konformitätserklung 19
11. Symbolen 19
12. Service und Kontakt.. 19

Wir sind ständig damit, unsere Produkte und unseren Service zu verbessern. Unter www.elro.eu können Sie die neueste Version这点es Handbuchsherunterlagen!

Bitte besuchen Sie auch www.elro.eu für alle relevanten früiggestellt den Fragen und die neuesten Entwicklungen für diesen Produkt. Dies wird Ihnen halten, das Produkt better zu verstehen.

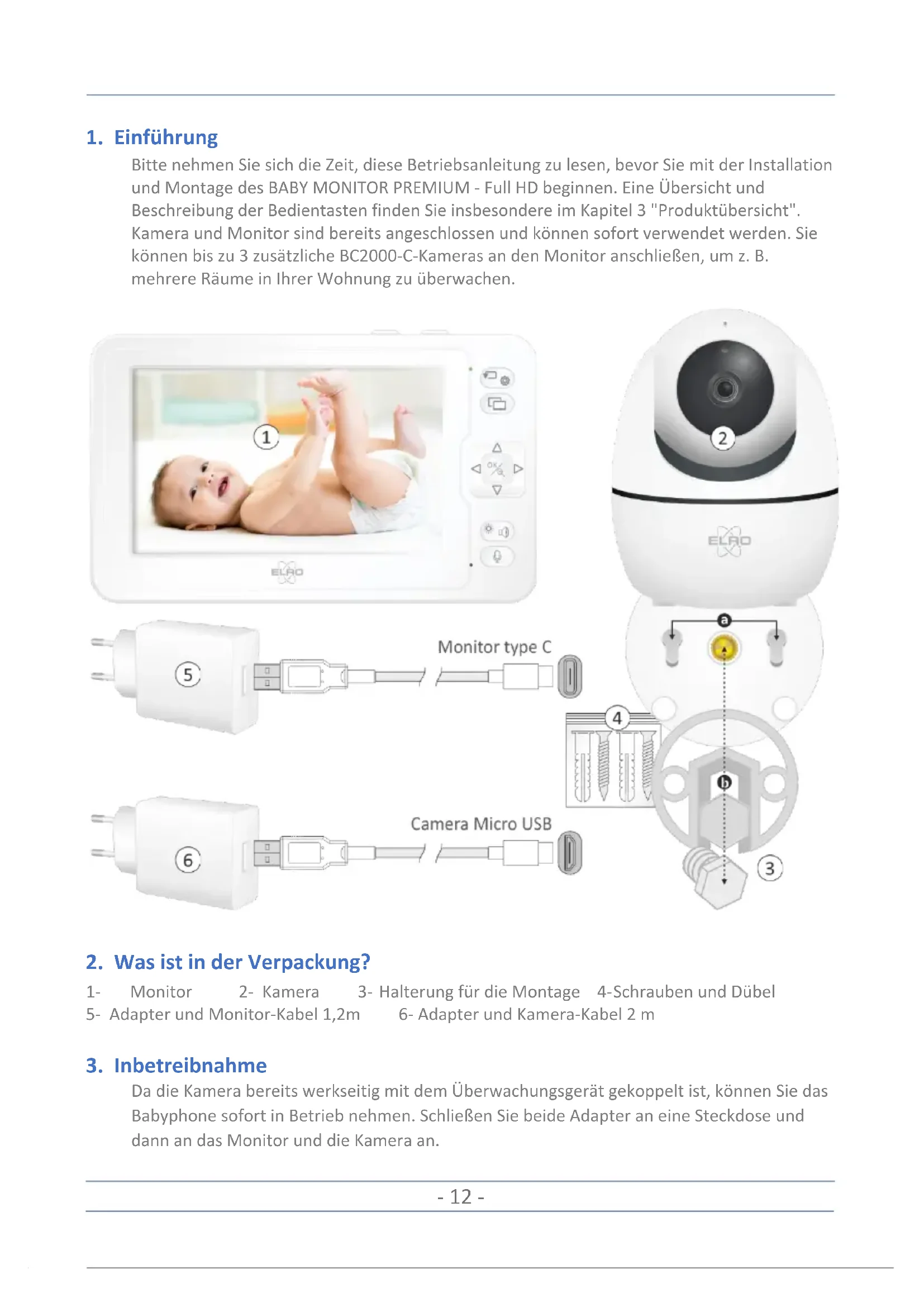

1. Einführung

Bitte halten Sie sich die Zeit, diese Betriebsanleitung zulesen, bevor Sie mit der Installation und Montage des BABY MONITOR PREMIUM - Full HD beginnen. Eine Übersicht und Beschreibung der Bedientasten finden Sie insbesondere im Kapitel 3 "Produktübersicht". Kamera und Monitor sind bereits angeschlossen und können sofort verwendet werden. Sie konnen bis zu 3 zusätzliche BC2000-C-Kameras an den Monitor anschließen, um z. B. mehrere Räume in Ihrer Wohnung zu überwachen.

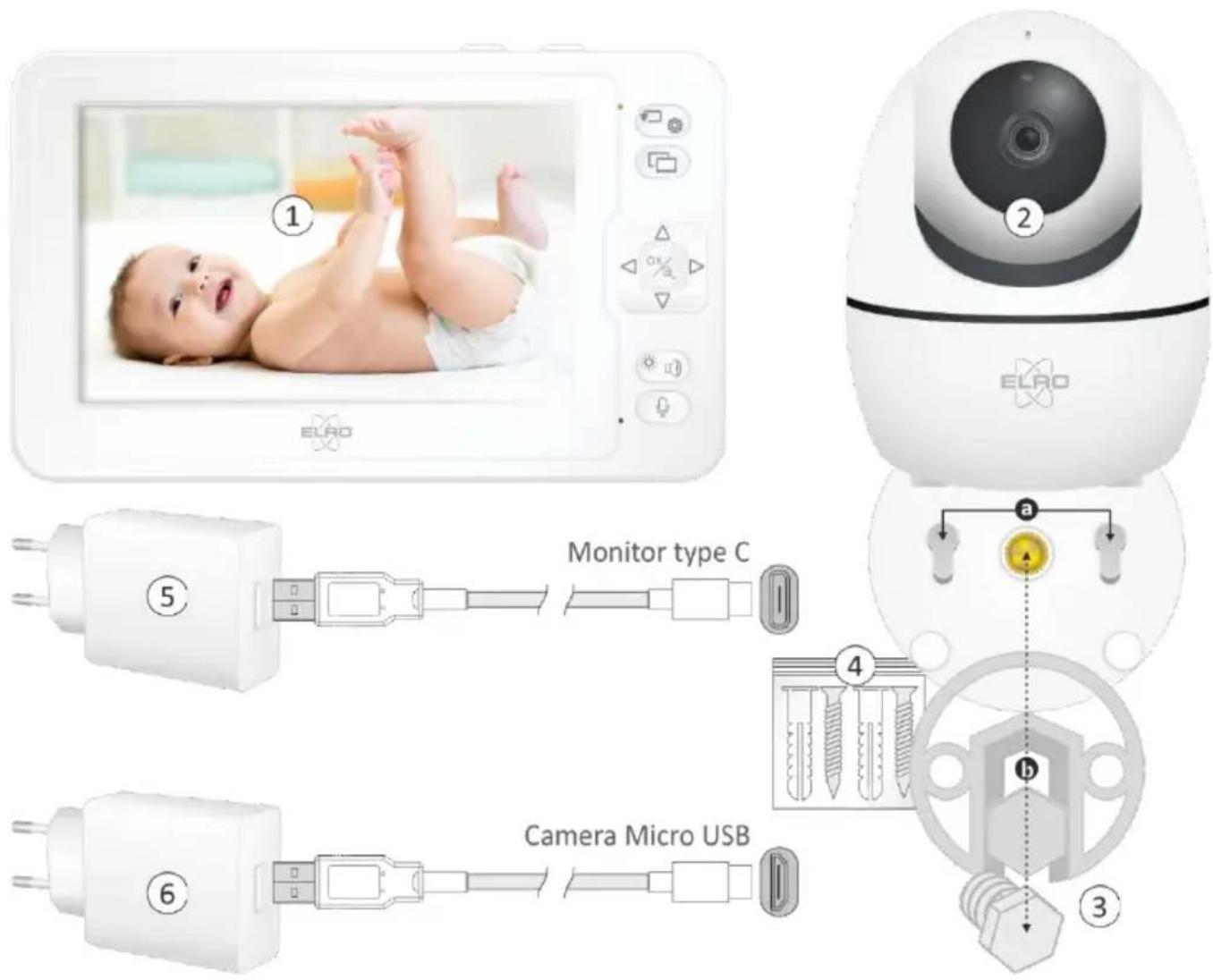

2. Was ist in der Verpackung?

1-Monitor

2-Kamera

3-Halterung fur die Montage

4-Schrauben und Dubel

5-Adapter und Monitor-Kabel 1,2m

6-Adapter und Kamera-Kabel 2 m

3. Inbetreibnahme

Da die Kamera bereits werkseitig mit dem Überwachungsgerat gekoppelt ist, konnen Sie das Babyphone sofort in Betriebnehmen. Schlieben Sie beiden Adapter an eine Steckdose und dann an das Monitor und die Kamera an.

4. Produktübersicht

5V DC 1.0A 5.0W

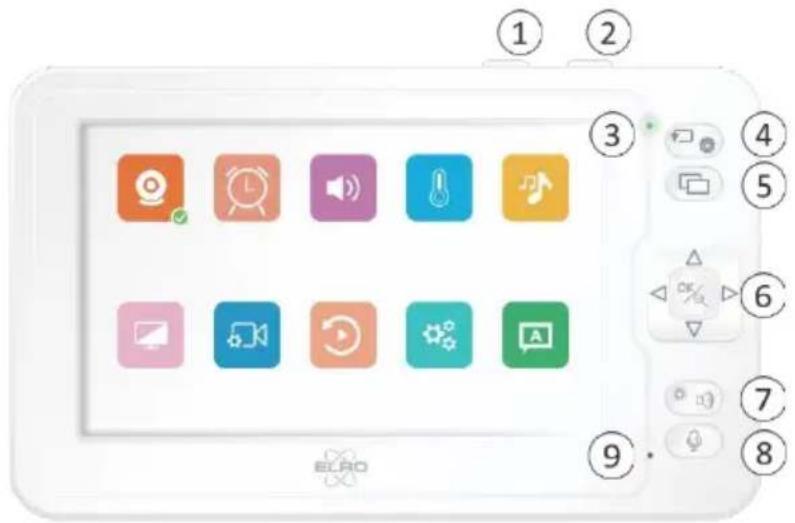

1. Langes Drücken (5 Sekunden) schaltet den Monitor ein oder aus, kurzes Drücken schaltet den Monitor "Standby" oder wieder ein.
2. VOX - Akustischer Alarm, der Monitor zeigt ein Ohrensymbol an, das anziegt, dass der akustische Alarm eingeschaltet ist.
3. Rot, wenn der Adapter angeschlossen ist und der Akku geladen wird. Grün, wenn der Akku verwendet wird oder wenn er vollständig geladen ist.
4. Drücken Sie, um in das Einstellungsmenu zu gelangen, drücken Sie erneut, um zum Kamerabild zurückzukehren.
5. Bei Verwendung mehrerer Kameras (max. 4) können Sie mit dieser Taste auf das Bild einer anderen umschalten.
6. Im Monitormodus konnen Sie die Pfeile verwenden, um die Kamera auf eine bestimmte Entfernung auszurichten, und die Lupe, um 1 Mal hineinzuzoomen. Im Menümodus konnen Sie die Richtung einstellen und ihre Wahl mit der OK-Taste bestätigen.

7. Mit dieser Taste konnen Sie das Bild von hell nach dunkel korrigieren und auch die Lautstärke einstellen.

8. Drücken Sie, um mit Ihr dem Kind oder der Person im Raum mit der Kamera zu kommunizieren. 9.

9. Mikrofon des Monitors

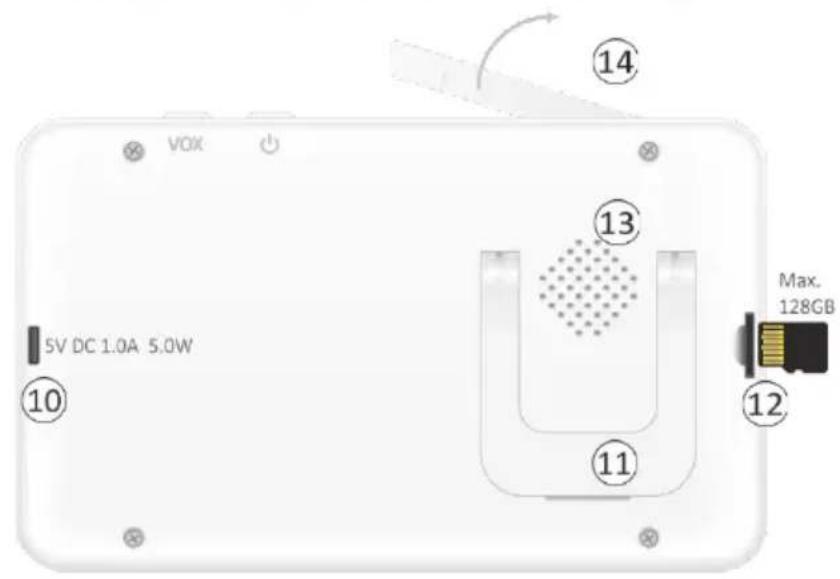

10. Buchse (Typ C) für Adapter 5V DC 1,0A / 5W
11. Halterung zum Aufstellen des Monitors auf einem stabilen Tisch/Schreibtisch
12. SD-Karte max. 128GB. Aufnahmeauflösung 800 × 480 Pixel, Blick zurück auf den Monitor.
13. Lautsprecher des Monitors
14. Antenne, ausklappbar fur maximalen Empfang.

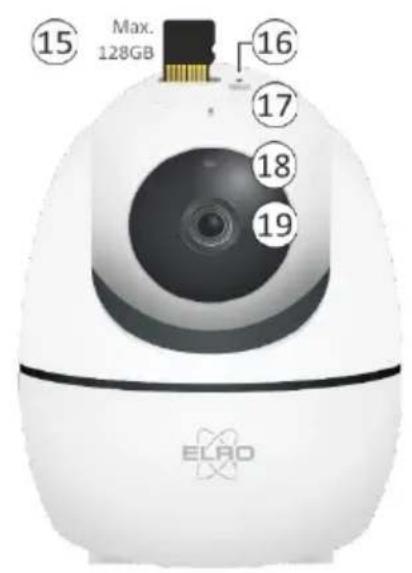

15. SD-Karte bis zu 128 GB. Aufnahmeauflösung 1920 x 1080 Pixel, Rückansicht über Computer.
16. Zurücksetzen.
17. Mikrofon der Kamera.
18. Lichtsensor, bei Dunkelheit mit zu weniger Umgebungslicht schalten sich die Nachsicht-LEDs automatisch ein. Das Bild im Monitor schaltet auf Schwarz/Weiß um.
19. Kameraobjektiv

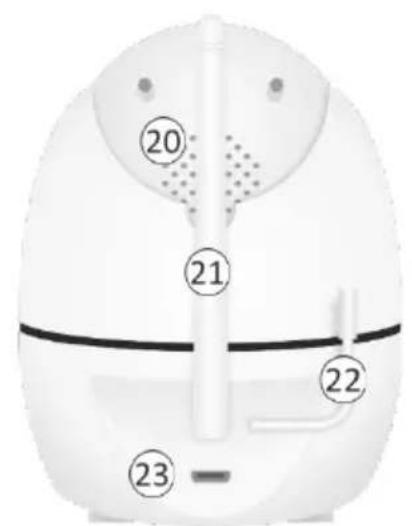

20. Lautsprecher der Kamera
21. Antenne
22. Digitaler Temperatursensor
23. Anschluss (Micro USB) für Adapter 5V DC 1.0A / 5W

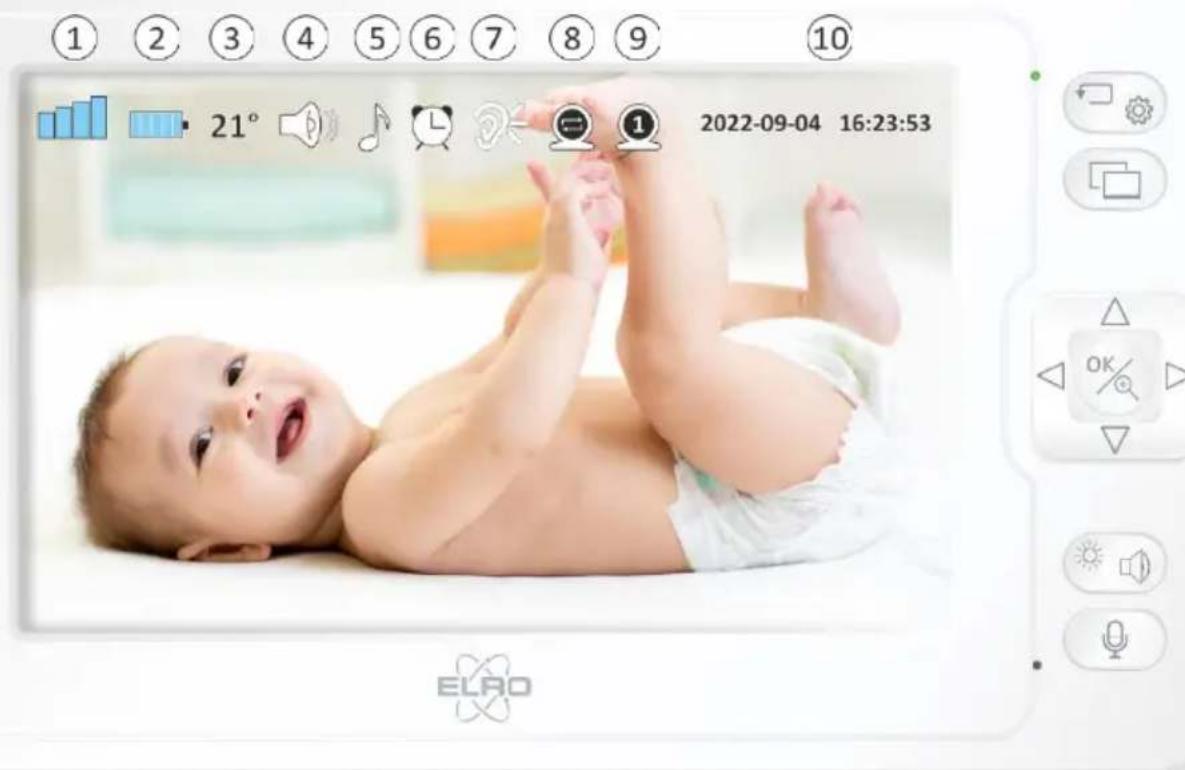

5. Monitor-Status

1. Reichweite der drahtlosen Übertragung
2. Akku-Status
3. Anzeige der Temperatur, gemessen im Babyzimmer

4. Sie können die Gerausche des Babyzimmers über den Monitor horen

5. Die Kamera im Zimmer des Babys spielte eine eingestellte Melodie

6. Die Stromerinnerung ist eingeschaltet
7. Akustischer Alarm; aktiviert, wenn die VOX eingeschaltet ist
8. Automatischer Kamerawechsel (10 Sek.) zur Kamera (10 Sek.)
9. Kamera-Kanal
10. Anzeige von Uhrzeit und Datum.
    11.Kein Signal
11. Akku ist leer
12. VOX-Alarm
13. Einsatzzeit-Erinnerung
14. Temperatur-Alarm

6. Einstellungenmenu

Gehen Sie in das Einstellungsmenu, verwenden Sie die Pfeile und die OK-Taste, um ihre Auswahl zu treffen.

Kamera

3 zusätzliche Kameras können angeschlossen werden, über konnen Sie automatisch von Kamera zu Kamera wechseln.

Futterwecker

Ton - Schrei-Erkennung

Empfindlichkeit der VOX-Funktion. LOW ist am wichtigen empfindlich; das Baby kann vollig zufriedene Gerausche machen, ohne den VOx-Alarm auszulosen.

Temp

Der Alarm wird aktiviert, wenn die Temperatur in dem Raum, in dem sich die Kamera befindet, unter oder über 18 - 30^ (64-86 F) liegt.

Musik

Auswahl von 8 Melodien, Wiederholung der gewählten Melodie ist

Um alle Melodien (1 bis 8) zu wiederholen, ist

Anzeige

Wahlen Sie, wie lange das Bild angezeigt wird, 1 min, 10 min, 30 - min. Verwenden Sie die Taste, um den Monitor nach Ablauf der Ruhezeit wieder einzuschalten.

Aufnahme

Eine SD-Karte (max. 128 GB) kann sowohl in den Monitor als auch in die Kamera eingesetzt werden.

• Aufnahmen auf dem Monitor haben eine niedrige Auflösung (480P) und können auch auf dem Monitor betrachtet werden.
• Aufnahmen der Kamera haben eine hohe Auflösung (1080P) und können über ihren PC oder Laptop angesehen werden.

Wiedergabe

Aufnahmen, die auf der SD-Karte im Monitor gemacht wurden, können hier durchsucht und auf dem Monitor wieder angesehen werden.

System

Hier können Sie Systemeinstellungen vornehmen und ansehen.

Datum/Uhrzeit, Zurücksetzen, erweiterte Einstellungen wie automatisches Drehen des Bildes ein/aus und schließlich die Softwareversion.

Sprache

Hier konnen Sie die Sprache des Menü's einstellen.

7. Neue Kamera eingufen

Um eine zweite Kamera hinzuzufugen, gehen Sie wie folgt vor:

• Zorg ervoor dat u zich binnen 2 meter van de monitor bevindt.
• Stellen Sie sich, dass Sie sich nicht weiter als 2 Meter vom Monitor entfernen.
  Gehen Sie über in das Einstellungsmenu und wahlen Sie Kamera
  Wahlen Sie den Kanal, and den Sie die neue Kamera anschlieben möchten.
• Drücken Sie die Taste um den Kopplungsvorgang zu starten.

7.1 Entfern der Kamera

Trennen Sie den Adapter von der zu entsprechenden Kamera, wahren Sie den entsprechenden Kanal und drücken Sie die OK-Taste, die Verbindung wird getrennt und der Kamerakanal ist wieder leer.

8. Technische Daten

Kamera
Auflösung	1920 x 1080
Minimale Beleuchtung	0 Lux (mit eingeschalteter Infrarot-LED)
Nachtsicht	5 Meter
Bildwinkel	Diagonale 88° Horizontal 77° Vertical 42°
Antenne	Ja - extern
Audio	Mikrofon & Lautsprecher
Funkfrequenz	2.4GHz
VOX Schrei-Erkennung	Ja
Temperatur-Erkennung	18-30 °C (64-86 °F)
Leistungsaufnahme	<5W
Spanningsversorgung	Adapter DC 5V 1.5A | Kabel 2 m | Micro USB
Abmessungen	80 mm Durchm. x 105 mm hoch
Gewicht	190g
Monitor
LCD Bildschirm	TFT
LCD Abmessung	12,7 cm / 5" inch
Auflösung	800 x 480
Integrierte Batterie	Lithium 3,7V | 3600mAh | 13.32Wh (5,5 Stunden Live-Ansicht mit einem voll aufgeladenen Akku)
Spanningsversorgung	Adapter DC 5V 1.5A | Kabel 1,2 m | Type C
Audio	Mikrofon & Lautsprecher
Video-Eingang	Unterstütz bis zu 4 K cameras
Video-Speicherung	Micro SD karte (Max. 128GB - exklusive)
Antenne	Ja - extern
Abmessungen	159 x 95 x 15 mm
Gewicht	260g

9. Sicherheit und Konformität

Erstickungsgefahr: Halten Sie Anschlusskabel und Kleinteile außerhalb der Reichweite von Kindern.
- Legen Sie die Kamera und die Verbindungskabel nicht in einem Umkreis von 1,5 Metern um die Ladestation/den Laufstall ab.
- Verwenden Sie niemals Veränderungskabel in Kombination mit Adaptern, verwenden Sie nur die mitgelieferten Adapter.
- Bei der Montage/Installation ist ein Erwachsener erfolderlich.
- Dieses Produkt ist nicht als Ersatz für eine angemessene Beaufsichtigung von Kindern gedacht. Sie sollen die Aktivitäten Ihr's Kindes regelmäß überwachen, da diese Produkte die Eltern nicht auf stille Kinderaktivitäten aufmerksam macht.
-itte lesen und befolgen Sie alle Anweisungen/Warnungen in thism Handbuch,behvor Sie desses Produkt verwenden.

• Dieses Produkt ist nicht wasserfest und nur für die Verwendung in Innenräumen geeignet. Reinigen Sie das Produkt nur mit einem trockenen Tuch.
• Dieses Produkt ist nicht für die Verwendung als medizinisches Überwachungsgerät vorgesehen und seine Verwendung sollen nicht die Aufsicht eines Erwachsenen ersetzen.
  Die Kamera erkennt normale Schallpegel innerhalb eines Bereichs von 2 bis 3 Metern um ein Kind. Wenn sich das Kind außerhalb these Bereichs bewegt, kann die Kamera möglichereweise keine TONE von ihm erkennen.
• Überprüfen Sie unbedingt den Betrieb bei der Erstinstallation und danach in regelmäßigen Abständen.
• Prufen Sie regelmäßigen Empfang. Testen Sie den Monitor vor der Verwendung und nach einer Änderung des Aufstellungssortes der Kamera.
  Die Gehäuse von Kamera und Monitor)dürfen nicht geöffnet werden.
  Um eine Überhitzung zu vermeiden, halten Sie das Produkt und die Netzteile von direkter Sonneneinstrahlung und Wärmequellen wie Heizkörpern, Öfen, Kochgeräten (z. B. Herde und Backöfen) und anderen Geräten, die Wärme erzeugen (z. B. Verständärker, Fernseher und Stereoanlagen) fern.
• Stellen Sie sicher, dass das Produkt während des Gebrauchs gut beluftet ist. Vermeiden Sieden Kontakt mit Polstern und Möbeln, die die Beluftung blockieren können.
• Verwenden Sie nur die mit dem Produkt gefelieferten Netzadapter, da andere Adapter das Produkt beschädigten können.
  Schlieben Sie die Adapter nur an normalen Haushaltsstrom (100~240 Volt AC) an.
• Positionieren Sie die AC-Adapter und vermeiden Sie Quetschstellen, um Schäden zu vermeiden.
• Berühren Sie nicht das freiliegende Ende des Netzadapterkabels, wenn es an die Netzsteckdose angeschlossen ist.
• Bilder und Töne werden vom Produkt über den öffentlichen Äther übertragen und konnen von anderen Geräten aufgefangen werden.
• Obwohl die Übertragungsdistanz 100m oder mehr beträgt (offenes Gelände), kann sie je nach vorhandenen Hindernissen zwischen Kamera und Monitor variieren.
• Hinweis: Wenn Sie das System zur Überwachung eines kleinen Kindes verwenden, stellen Sie die Kamera nicht dORT auf, wo das Kind sie erreichen kann.
• Wenn der Monitor nur mit dem Akku verwendet wird und dieser schwach ist, kann dies das Bild und/oder den Ton beeinträchtigen. Schließen Sie den Netzadapter an, der Akku wird dann automatisch geladen.
  Die Übertragungsreichweite des Funksignals kann sich verringern, wenn sich starke Hindernisse wie eine Beton-, Ziegel- oder Metallwand zwischen der Kamera und dem Monitor befinden oder wenn sich mehrere Wi-Fi-Router und -Geräte in ihrer Umgebung befinden.
• Um Störungen des HF-Signals zu vermeiden, halten Sie Ihr Mobiltelefon mindestens 1 Meter von der Kamera und dem Monitor entfernt.
  Es besteht Explosionsgesefahr, wenn die Batterie durch einen falschen Typ ersetzt wird.
• Entsorgen Sie verbrauchte Batterien entsprechend den Anweisungen.

10. Vereinfache EU-Konformitätserklärung

Hiermit erkläre ich, ELRO Europe, dass die Funkanlage Typ BC2000 Babyphone Premium mit der Richtlinie 2014/53/EU konform ist.

Der vollständige Text der EU-Konformitäts-erklärung kann unter der folgenden Internetadresse eingesehen werden: www.elro.eu/doc.

11. Symbolen

Das WEEE-Symbol beteutet, dass these Product und die Batterien getrennt vom Hausmull entsorgt werden müssen. Wenn these Product das Ende seiner Lebensdauer erreicht hat, bringen Sie es zu einer ausgewiesenen Sammelstelle in Ihrer Höhe, um eine sichere Entsorgung oder Wiederverwertung zu gewährleisten. Die Umwelt und die menschliche Gesundheit zu schützen und die natürlichen Ressourcen verantwortungsvoll zu nutzen!

Durch das Anbringen der CE-Kennzeichnung an einem Produkt erklärart ein Hersteller, dass das Produkt alle gesetzlichen Anforderungen für die CE-Kennzeichnung erhält und im gesamten EWR verkauft werden kann.

Besuchen Sie www.elro.eu für die Garantiebedingungen für diesen Produkt.

12. Service und Kontakt

Um sicherzustellen, dass wir unsere Kunden so gut und schnell wie möglich bedieren können, bitten wir Sie, Folgendes zu beachten:

Bei Fragen zur Installation, Verwendung oder Bedienung these Products:

Vereinfachte EU-Konformitätserklarung Hier finden Sie Antwerten auf früig gestellte Fragen, detailierte Installationsvideos und die aktuellste Version des Handbuch zu diesersem Produkt.

Sie können ihre Antwort nicht auf der Website finden?itte hinterlassen Sie eine Frage auf der Produktseite oder per E-Mail an [e-mail]. Wir werden Ihnen so schnell wie möglich halten.

Für alle anderen Fragen:

Mailen Sie an [e-mail] und wir melden uns so Schnell wie möglich bei Ihnen.

Dieses Produkt wurde hergestellt von:

ELRO Europe

Postbus 9607 - Box E800

1006 GC Amsterdam

Nederland

www.elro.eu
