Technical Specification Unity Pro Bass U250 Power (RMS): 250 Watts Weight (kg): 19.2 Dimensions (mm): 485(W) x 572(H) x 361(D) Footswitch: FS-13 included, optional FS-12 for additional functionality Unity Pro Bass U500 Power (RMS): 500 Watts Weight (kg): 22 Dimensions (mm): 485(W) x 612(H) x 361(D) Footswitch: FS-13 included, optional FS-12 for additional functionality Unity Pro Bass U250ACT Power (RMS): 250 Watts Weight (kg): 19.5 Dimensions (mm): 485(W) x 593(H) x 361(D) Footswitch: Not Applicable2120 Deutsch Deutsch Warnung! Wichtige Sicherheitshinweise! LESEN SIE DIE FOLGENDEN INFORMATIONEN SORGFÄLTIG DURCH. HEBEN SIE ALLE ANLEITUNGEN FÜR REFERENZWECKE AUF! Beachten Sie alle Warnungen und folgen Sie den auf dem Produkt angebrachten Anweisungen! Gefahr! Hohe interne Betriebsspannungen. Önen Sie niemals das Gehäuse. Es benden sich keine vom Anwender austauschbaren Teile im Gerät. Lassen Sie alle Wartungsarbeiten von qualiziertem Fachpersonal ausführen. Verwenden Sie zum Reinigen des Geräts ausschließlich ein trockenes Tuch. Im Inneren von Verstärkern kann sich Kondensfeuchtigkeit bilden, wenn der Verstärker aus einer kalten in eine wärmere Umgebung gebracht wird. Warten Sie vor dem Einschalten, bis das Gerät die Raumtemperatur erreicht hat. Nicht autorisierte Modikationen am Gerät sind von Blackstar Amplication Ltd. ausdrücklich untersagt. Führen Sie in keinem Fall irgendwelche Gegenstände in die Lüftungsschlitze im Gehäuse ein. Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf dem Verstärker ab. Platzieren Sie das Gerät nicht auf instabilen Rollwagen, Ständern oder Tischen. Andernfalls könnte das Gerät herunterfallen und schwere Schäden am Produkt oder Verletzungen verursachen. Die Lüftungsschlitze dürfen nicht verdeckt werden. Dieses Produkt darf nicht in der Nähe von Wärmequellen wie Öfen, Heizkörpern oder einem anderen Wärme produzierenden Verstärker betrieben werden. Verwenden Sie ausschließlich das mitgelieferte, mit dem Stromnetz in Ihrer Region kompatible Netzkabel. Netzkabel müssen sehr sorgfältig behandelt und bei jeglichem Defekt umgehend ausgetauscht werden. Entfernen Sie niemals den Erdungskontakt des Netzkabels. Wenn Sie das Gerät längere Zeit nicht verwenden, ziehen Sie das Netzkabel ab. Vor dem Einschalten muss der Lautsprecher wie in diesem Handbuch beschrieben mit dem vom Hersteller empfohlenen Kabel angeschlossen werden. Ersetzen Sie beschädigte Sicherungen immer durch Sicherungen gleichen Typs. Manipulieren Sie niemals den Schutzleiter des Netzsteckers. Hohe Lautsprecherpegel können zu dauerhaften Hörschäden führen. Halten Sie sich nicht in direkter Nähe von mit hoher Lautstärke betriebenen Lautsprechern auf. Falls Sie längere Zeit hohen Lautstärken ausgesetzt sind, verwenden Sie einen Gehörschutz. Wenn das Gerät oenbar nicht normal arbeitet, obwohl Sie die Inbetriebnahme wie beschrieben vorgenommen haben, wenden Sie sich an einen qualizierten Service- Techniker. Das amerikanische Amt für Sicherheit und Gesundheitsschutz am Arbeitsplatz (OSHA) hat folgende Grenzwerte für Lärmbelastung festgelegt: Dauer pro Tag in Stunden Lärmpegel in dBA, langsame Ansprechzeit

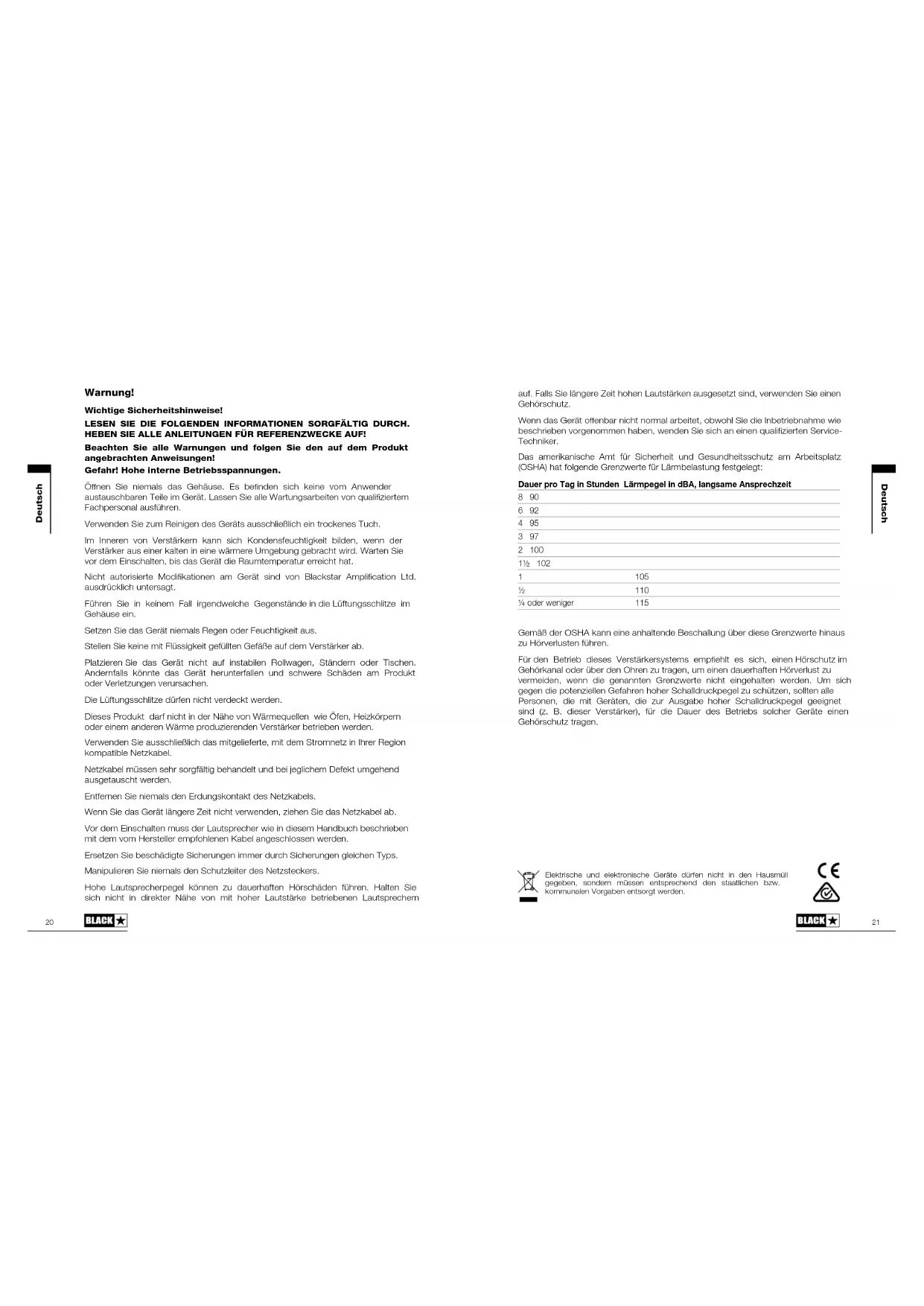

½ 110 ¼ oder weniger 115 Gemäß der OSHA kann eine anhaltende Beschallung über diese Grenzwerte hinaus zu Hörverlusten führen. Für den Betrieb dieses Verstärkersystems empehlt es sich, einen Hörschutz im Gehörkanal oder über den Ohren zu tragen, um einen dauerhaften Hörverlust zu vermeiden, wenn die genannten Grenzwerte nicht eingehalten werden. Um sich gegen die potenziellen Gefahren hoher Schalldruckpegel zu schützen, sollten alle Personen, die mit Geräten, die zur Ausgabe hoher Schalldruckpegel geeignet sind (z. B. dieser Verstärker), für die Dauer des Betriebs solcher Geräte einen Gehörschutz tragen. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll gegeben, sondern müssen entsprechend den staatlichen bzw. kommunalen Vorgaben entsorgt werden.2322 Merkmale Das Unity Pro Bass System ist das Ergebnis unzähliger Stunden mit intensiver Entwicklungsarbeit und Benchmarking im direkten Vergleich mit den legendärsten Referenzverstärkern der Musikgeschichte. Die einzelnen Modelle wurden von Grund auf als ebenso geradlinige wie leistungsstarke Verstärker von Bassisten für Bassisten entwickelt. Mit Hilfe der intuitiven Bedienelemente des neuen Unity Pro Bass Systems erstellen Sie Ihren persönlichen Sound extrem schnell und einfach – mit einem druckvollen Bassfundament, detaillierter Dynamik und anderen innovativen Funktionen in einem kompakten Gesamtpaket mit Leistungsreserven von 30 bis 500 Watt. Mit dem einzigartigen Response-Regler von Blackstar kann der Bassist zwischen den Klang- und Spieleigenschaften von drei klassischen Endstufentypen wählen, um ihr typisches Kompressions- und Übersteuerungsverhalten mit allen dynamischen Facetten zu nutzen. Über drei spezielle Preamp-Voicings mit individueller Ansprache des halbparametrischen 3-Band-EQs erzeugt Unity extrem variable Bass-Sounds und bietet ein unabhängig vom persönlichen Stil ausgezeichnetes Spielgefühl. Unity vereint die organische Ansprache klassischer Röhrenverstärker mit einem transparenten Clean-Sound, um den ultimativen Bass-Sound zur Verfügung zu stellen. Einleitung Vielen Dank, dass Sie sich für den Blackstar Unity Pro Bass Verstärker entschieden haben. Dieser Amp ist wie alle unsere Verstärker das Ergebnis unzähliger Stunden akribischer Arbeit durch unser erstklassiges Entwickler-Team. Die erfahrenen Musiker des Blackstar-Teams aus Northampton (UK) verfolgen ein einziges Ziel: Bassisten das bestmögliche Equipment zur Verfügung zu stellen, damit diese sich optimal selbstverwirklichen können. Alle Blackstar-Produkte wurden sowohl in unseren Labors als auch im Live- Betrieb auf Herz und Nieren getestet, um sicherzustellen, dass sie in puncto Zuverlässigkeit, Qualität und SOUND absolut kompromisslose Ergebnisse liefern. Bitte lesen Sie dieses Handbuch aufmerksam durch, um Ihr neues Blackstar- Produkt optimal nutzen zu können. Wenn Sie mehr über die Blackstar-Produktreihe erfahren möchten, besuchen Sie unsere Webseite unter www.blackstaramps.com. Vielen Dank! Das Blackstar-Team Deutsch Deutsch2524 Vorderseite (U250, U500)

Hier schließen Sie Ihre Bassgitarre an. Verwenden Sie in jedem Fall ein hochwertiges geschirmtes Instrumentenkabel.

Diese LED leuchtet, wenn die Eingangsstufe zu übersteuern beginnt. Der Pad- Schalter (3), das Gain (4) und der Lautstärkeregler an Ihrem Instrument nehmen jeweils Einfluss auf den Signalpegel und bestimmen, an welchem Punkt die Eingangsstufe übersteuert. Durch eine Übersteuerung der Eingangsstufe (Clip- LED leuchtet) wird Ihr Verstärker in keinem Fall beschädigt und abhängig von Ihren Klangvorstellungen kann dieses Clipping sogar einen wünschenswerten Einfluss auf den Klang haben.

Mit dem Pad-Schalter können Sie den Gain-Bereich an den Pickup Ihres Instruments angleichen. Grundsätzlich empfiehlt sich die Stellung 0dB für passive und die Stellung -10dB für aktive Pickups.

Dieser Regler sorgt für eine Anpassung des Eingangssignals an die Eingangsstufe. Für einen authentisch cleanen Sound heben Sie das Gain an, während Sie Ihren Bass hart anschlagen, bis die Clip-Anzeige (2) LED aufleuchtet: Nun reduzieren Sie das Gain wieder, bis die LED nicht mehr leuchtet. In Verbindung mit dem Drive-Regler (6) steuern Sie mit dem Gain das Maß der Übersteuerung. Durch eine Übersteuerung der Eingangsstufe wird Ihr Verstärker in keinem Fall beschädigt und abhängig von Ihren Klangvorstellungen kann dieses Clipping sogar einen wünschenswerten Einfluss auf den Klang haben.

5. VOICE-WAHLSCHALTER

Hier wählen Sie zwischen drei spezifischen Preamp-Voices aus: CLASSIC - Röhren-typisches Knurren mit einer klassischen EQ-Ansprache MODERN - Dynamische Ansprache mit viel Headroom und einer erweiterten Klangregelung FLAT - Absolut lineare, saubere und transparente Ansprache mit einem EQ- Charakter in Studioqualität´

Mit diesem Regler stellen Sie das Mischungsverhältnis zwischen dem gewählten Drive-Typ (6) und dem cleanen Signal ein. Im Linksanschlag des Drive-Reglers (gegen den Uhrzeigersinn) wird die Drive-Schaltung vollständig umgangen. Wenn Sie den Drive-Reger (im Uhrzeigersinn) aufdrehen, nimmt das Verstärkungsmaß und Mischungsverhältnis zu, bis der Sound im Rechtsanschlag des Reglers vollständig verzerrt wird. Der aktuell gewählte Drive-Typ kann über den mitgelieferten 2-Wege-Fußschalter FS-13 oder den optional erhältlichen 5-Wege-Fußschalter FS-12 an- bzw. abgeschaltet werden. Lesen Sie dazu den Abschnitt zum Fußschalter auf Seite 15.

7. DRIVE-WAHLSCHALTER

Hier wählen Sie zwischen drei spezifischen Drive-Typen aus: OVERDRIVE - Weicher, offener Overdrive mit vielen Obertönen DIST - Ausgewogener Distortion-Effekt nach dem Vorbild eines Bodeneffekts FUZZ - Durchdringender Fuzz-Sound mit maximaler Zerrung Neben der On-/Off-Schaltung für Drive erlaubt es der optionale 5-Wege-Fußschalter zudem, den Drive-Typ zu wechseln. Lesen Sie dazu den Abschnitt zum Fußschalter weiter unten. 8 BIS 11. KLANGREGELUNG Ihr Unity Pro Bass Verstärker bietet einen variablen, halbparametrischen EQ, der im Hintergrund verschiedene Parameter auf das gewählte Voicing (5) abstimmt. In Verbindung mit dem Regler Resonance (13) bietet er so maximale Flexibilität, um Ihre persönlichen Klangvorstellungen umzusetzen. VOICE LOW (8) MID LEVEL (9) MID FREQUENCY (10) HIGH (11) CLASSIC ±12dB bei 40Hz +10dB / -20dB 220Hz bis 3KHz +15dB / -20dB bei 4KHz MODERN ±15dB bei 40Hz +15 dB / -20 dB, mit erweiterter Q-Anpassung des Notch-Filters in min. Stellung 50Hz bis 3KHz ±15dB bei 6KHz FLAT ±16dB bei 40Hz ±12dB 180Hz bis 1KHz ±16dB bei 5KHz

12. EFFEKT-WAHLSCHALTER

Hier wählen Sie aus der einfachen, aber leistungsfähigen Effekt-Sektion den gewünschten Effekt aus (OFF, CHORUS oder OCTAVE). Die Effektpegel für Chorus und Octave werden über die zugehörigen Regler auf der Rückseite eingestellt. Der aktuell gewählte Effekt kann über den mitgelieferten 2-Wege-Fußschalter FS-13 an- bzw. abgeschaltet werden. Stellen Sie den Effekt-Wahlschalter einfach auf den gewünschten Effekt ein und schalten Sie ihn anschließend mit dem Fußschalter an bzw. ab. Mit dem optional erhältlichen Fußschalter FS-12 können Sie die Effekte Chorus und Octave gleichzeitig verwenden. Weitere Informationen dazu finden Sie im Abschnitt zum Fußschalter auf Seite 15.

Ihr Unity Pro Bass Verstärker bietet den einzigartigen Response-Wahlschalter, mit dem Sie die Ansprache und das dynamische Verhalten der Endstufe perfekt an Ihren Spielstil und Ihre Klangvorstellungen anpassen können. Für klassische Sounds können Sie das „Sagging“, die Kompression und den Klangcharakter von drei Deutsch Deutsch2726 legendären Ausgangsstufen mit dem Voicing der zugehörigen Vorstufe kombinieren – oder Sie mischen und kombinieren die verschiedenen Optionen nach Belieben, um den für Sie charakteristischen Sound zu finden. Wählen Sie zwischen den folgenden drei Endstufen-Vorgaben: LINEAR – Kraftvoll und differenziert – ein Klassiker, der keiner Worte bedarf 6L6 – Kompression und Druck der 6L6 Endstufenröhren 6550 – Dynamik und Headroom der leistungsstarken 6550 Röhren

14. COMPRESSOR LEVEL

Dieser Regler steuert den Anteil der Kompression, indem er die Parameter Threshold, Attack, Release und das Make-Up-Gain gleichzeitig anpasst. Niedrige Einstellungen sorgen für langsamere Attack- und Release-Zeiten sowie einen hohen Threshold- Wert. Wenn Sie den Regler aufdrehen, wird der Threshold für die Kompression abgesenkt, während das Make-Up-Gain angehoben wird. Gleichzeitig nehmen die Werte für Attack und Release ab.

15. KOMPRESSOR-WAHLSCHALTE

Mit diesem Schalter de-/aktivieren Sie den Kompressor. Bei gleichzeitigem Anschluss des mitgelieferten 2-Wege-Fußschalters FS-13 können Sie den Kompressor auch über den optionalen 5-Wege-Fußschalter FS-12 an- bzw. abschalten. Weitere Informationen dazu finden Sie im Abschnitt zum Fußschalter auf Seite 15.

Dieser Regler steuert die Gesamtausgangslautstärke Ihres Verstärkers. Im Uhrzeigersinn heben Sie die Lautstärke an. Wenn Sie das Master Volume auf null einstellen, können Sie eine der Line-Out-Buchsen auf der Rückseite für das lautlose Üben oder Recording verwenden. Der Pegel für den XLR-Ausgang Cabinet Link auf der Rückseite wird ebenfalls über das Master Volume ausgesteuert.

Die Power-Anzeige leuchtet, wenn der Verstärker eingeschaltet ist. Diese multifunktionale LED kann zudem eine Fehlfunktion Ihres Verstärkers darstellen, indem Sie blinkt. Ihr Unity Pro Bass Verstärker bietet verschiedene Schaltungen zum Schutz vor Schäden, wenn die Grenzwerte im Betrieb überschritten werden. Wenn der Verstärker beispielsweise eine zu hohe Temperatur erkennt, wird eine Schutzschaltung aktiviert und die Sound-Ausgabe stummgeschaltet: Wenn diese Schutzschaltung aktiv ist, blinkt die Power- Anzeige. Sobald Ihr Verstärker wieder abgekühlt ist, wird die Stummschaltung aufgehoben und die Power-Anzeige leuchtet wieder dauerhaft. Wenn die Power-Anzeige jedoch weiterhin blinkt, kann evtl. ein anderer Fehler vorliegen. Wenden Sie sich in diesem Fall an Ihren Stützpunkthändler, Ihren lokalen Vertrieb oder direkt an Blackstar: Sie erhalten dann Informationen für den Service-Fall. Rückseite (U250, U500)

Mit diesem Schalter schalten Sie den Verstärker ein bzw. aus.

Hier wird das mitgelieferte Kaltgerätenetzkabel angeschlossen. Stellen Sie sicher, dass sich der Power-Schalter (18) immer in der Stellung OFF befindet, bevor Sie das Netzkabel anschließen. Das Kabel muss an einer Netzsteckdose angeschlossen werden, die in puncto Spannung, Leistung und Netzfrequenz den auf der Rückseite vermerkten Spezifikationen entspricht. Unterbrechen Sie niemals den Erdungskontakt des Netzkabels. Im Zweifelsfall wenden Sie sich an einen qualifizierten Techniker/Elektriker.

Hier schließen Sie den mitgelieferten 2-Wege-Fußschalter FS-13 oder den optional erhältlichen 5-Wege-Fußschalter FS-12 mit einem herkömmlichen 6,35 mm Klinkenkabel (Instrumenten- oder Lautsprecherkabel) an. Im Abschnitt zum Fußschalter auf Seite 15 finden Sie weitere Informationen zum Einsatz und zur Funktion der kompatiblen Fußschalter.

Über ein (optional erhältliches) AUX-Kabel mit 3,5 mm Klinkensteckern können Sie Audiomaterial von jedem Gerät mit einem 3,5 mm Klinkenausgang (z. B. einem Smartphone, MP3-Player, Tablet, Laptop etc.) über Ihren Unity Pro Bass Verstärker wiedergeben. Um dazu zu spielen, passen Sie die Lautstärke des Wiedergabegeräts an den Pegel Ihrer Bassgitarre an. Die Lautstärke des (der) internen Lautsprecher(s) wird über den Regler Master Volume (16) gesteuert. Das Signal des MP3/Line In wird zudem dem 6,35 mm Kopfhörer-Ausgang (23), nicht aber dem XLR-Line- Ausgang zugemischt.

Diese USB-Mini-Buchse vom Typ B dient zum Anschluss an einen Computer über ein geeignetes (optionales) Kabel. Sie kann mehrere Ein- und Ausgänge gleichzeitig übertragen. Die Kommunikation des Verstärkers mit einem PC, Mac oder einem anderen kompatiblen Aufnahmegerät erfolgt über Standard-Audiotreiber. Es werden keine spezifischen Treiber benötigt. Eine kurze Anleitung zur USB-Aufnahme mit minimaler Latenz finden Sie unter: www.blackstaramps.com/usbrecording ANMERKUNG: Schließen Sie den Verstärker immer über einen Haupt-USB-Port des Computers an (meist auf der Rückseite zu finden). Der Verstärker erscheint innerhalb der Aufnahme-Software auf dem Computer als Audio-Interface. Das Audiosignal Ihres Verstärkers wird über den USB-Anschluss gleichzeitig über vier unabhängige Kanäle an Ihren Computer ausgegeben: CHANNEL 1: Linker Kanal der Stereo-Emulation – das bearbeitete Basssignal mit Lautsprecher- Emulation. Zudem wird hier der linke Kanal des internen Stereo-Chorus übertragen. Deutsch Deutsch2928 CHANNEL 2: Rechter Kanal der Stereo-Emulation – das bearbeitete Basssignal mit Lautsprecher- Emulation. Zudem wird hier der rechte Kanal des internen Stereo-Chorus übertragen. CHANNEL 3: Preamp-Ausgang – das Signal der Voice- und EQ-Stufe des Vorverstärkers, ohne Lautsprecher-Emulation. Ideal geeignet für den Einsatz mit Ihren eigenen Effekten und Plug-Ins zur Lautsprechersimulation in Ihrer Aufnahmesoftware/DAW. CHANNEL 4: Unbearbeitetes DI- Signal – das Direktsignal Ihrer Bassgitarre, das auch am Verstärker anliegt. Nehmen Sie dieses Signal auf, wenn Sie es zu einem späteren Zeitpunkt per Reamping (siehe „Reamping“ weiter unten) bearbeiten möchten. Diese Audiostreams können gleichzeitig mit Ihrer Aufnahmesoftware/DAW aufgenommen werden. TIPP: Um den mit einem echten Stereo-Chorus bearbeiteten Sound aufzunehmen, pannen Sie den linken bzw. rechten Kanal des Emulated-Output-Signals im Mix zu 100% nach links bzw. rechts. Ihr Unity Pro Bass Verstärker lässt sich auch mit einem Audiosignal von Ihrem Computer speisen: CHANNEL 1: Line-Eingang, linker Kanal – für das Monitoring oder die Wiedergabe von Dateien und Backing-Tracks über die Lautsprecher und Line-Ausgänge. CHANNEL 2: Line-Eingang, rechter Kanal – für das Monitoring oder die Wiedergabe von Dateien und Backing-Tracks über die Lautsprecher und Line-Ausgänge. CHANNEL 3: Reamping-Eingang – über diesen Kanal speisen Sie ein zuvor aufgenommenes, unbearbeitetes Basssignal auf Ihren Verstärker, um es im Reamping-Modus zu bearbeiten (siehe Reamping-Abschnitt weiter unten). CHANNEL 4: Nicht belegt. Reamping: Wenn der Reamping-Modus aktiv ist, können Sie ein bereits aufgenommenes, unbearbeitetes DI-Signal über USB auf die Eingangsstufe zurückführen. Die Einstellungen der Vorstufe und Effekte können dann nach Bedarf angepasst und das Return-Signal in einer Recording-Software auf einem angeschlossenen PC oder Mac aufgenommen werden. Das Reamping ist bei der Aufnahme extrem praktisch, da Sie den Sound für den aufgenommenen Part nachträglich einstellen: So können Sie mit unterschiedlichen Soundvorstellungen und Effekten experimentieren, ohne sich Gedanken darüber machen zu müssen, ob Sie den Take noch einmal so perfekt hinbekommen. Der Reamping-Modus ist automatisch aktiv, wenn der USB-Anschluss belegt wird und KEIN Kabel an der Instrumenten-Eingangsbuchse (1) eingesteckt ist. Wenn Sie ein Kabel an der Instrumenten-Eingangsbuchse des Verstärkers anschließen, wird der Reamping-Modus automatisch deaktiviert. Reamping Beispiel: Konguration mit zwei Instrumenten-Spuren in einer Session Ihrer bevorzugten Aufnahme-Software. Weisen Sie einer der Spuren die USB-Eingänge 1+2 (stereophoner Line-Ausgang Ihres Verstärkers mit Lautsprecher-Emulation) und der anderen den USB-Eingang 4 (unbearbeitetes DI-Signal Ihres Verstärkers) zu. Es empehlt sich, den USB-Eingang 4 immer in Kombination mit dem bearbeiteten Signal der anderen USB-Eingänge aufzunehmen: Nur dann können Sie den Sound Ihrer Takes im Nachhinein nochmals ändern. Dazu ziehen Sie einfach das Instrumentenkabel aus der Eingangsbuchse Ihres Verstärkers und geben das bereits aufgenommene, unbearbeitete DI-Signal aus Ihrer Aufnahme-Software über den USB-Ausgang 3 (den Reamping-Eingang Ihres Verstärkers) wieder. Die Wiedergabe für diese Spur wird nun über den (die) Lautsprecher und die Line-Outputs Ihres Verstärkers ausgegeben: Nun haben Sie die Möglichkeit, den Klang nach Belieben über die Bedienelemente auf der Ober- und Rückseite Ihres Verstärkers einzustellen. Wenn Sie den gewünschten Sound eingestellt haben, starten Sie die Wiedergabe des unbearbeiteten DI-Signals über die Aufnahme-Software und nehmen gleichzeitig das stereophone, emulierte Audiosignal auf, das über die USB-Eingänge 1+2 von Ihrem Verstärker ausgegeben wird.

Dieser stereophone 6,35 mm Ausgang dient zum Anschluss eines Kopfhörers für das Monitoring oder lautloses Üben. Das Ausgangssignal wird abhängig von der Stellung des Reglers Line Out Level (24) und der Taste Em. Out/D.I. (25) abgegrien. Wenn der Emulated Output aktiv ist, wird der Chorus-Eekt über diesen Ausgang stereo wiedergegeben. Für das lautlose Üben stellen Sie den Regler Master Volume (16) auf null ein.

Mit diesem Regler können Sie den Signalpegel anheben bzw. absenken, der auf alle Line Outputs gespeist wird. Dieser Regler beeinusst daher den Pegel an den USB- (22), Kopfhörer- (23) und XLR-Line-Ausgängen (26), jedoch nicht die Lautstärke des (der) internen Lautsprecher(s).

25. SELECTOR EMULATED OUTPUT/D.I.

Diese Taste bestimmt, wo das Audiosignal für die Kopfhörer- (23) und XLR-Line- Ausgänge (26) abgegrien wird:

• Emulated Output (Taste nicht gedrückt) – Das mit Gain, Drive und EQ bearbeitete Preamp-Signal wird zusammen mit dem Eektsignal auf die Line Outputs gespeist. Dabei wird der natürliche Klangcharakter einer Bass-Lautsprecherbox für die Direkt- Aufnahme emuliert.

• D.I. (Taste gedrückt) – Das Direktsignal Ihrer Bassgitarre, das am Verstärker- Eingang anliegt, wird unmittelbar hinter dem Gain-Regler (4) und dem Pad-Schalter Deutsch Deutsch3130 (3) abgegrien.

26. XLR-LINE-AUSGANG

Hierbei handelt es sich um einen symmetrischen Ausgang zum Anschluss an eine PA, ein Mischpult oder ein Interface für die Aufnahme und das Monitoring. Bei Verwendung eines hochwertigen geschirmten Kabels liefert der XLR-Anschluss ein störungsfreies Signal. Das Ausgangssignal wird abhängig von der Stellung des Reglers Line Out Level (24) und der Taste Em. Out/D.I. (25) abgegrien.5) ANMERKUNG: Ihr Unity Pro Bass Verstärker wird durch eine am XLR-Line- Ausgang anliegende Phantomspeisung nicht beschädigt, allerdings hat sie auch keinen Eekt auf die Funktion des Verstärkers.

Mit dieser Taste können Sie die Masseanbindung des XLR-Ausgangs an das Gehäuse unterbrechen. Experimentieren Sie mit dieser Taste, wenn ein Netzbrummen oder andere Störgeräusche nach dem Anschluss an ein anderes Gerät auftreten. Wenn das Brummen nach dem Anschluss des XLR-Ausgangs (26) an ein externes Gerät auftritt, drücken Sie diese Taste, um den Groundlift zu aktivieren und damit die Masseverbindung zu unterbrechen.

28. EFFECTS LOOP SEND

Diese Buchse verbinden Sie mit dem (Mono-)Eingang eines externen Eektgeräts. Alternativ können Sie diese Buchse auch als Preamp-Ausgang für die DI-Aufnahme verwenden.

29. EFFECTS LOOP RETURN

Hier schließen Sie den (Mono-)Ausgang eines externen Eektgeräts an.

Mit diesem Regler mischen Sie dem cleanen Signal den Anteil des voreingestellten Chorus-Eekts zu, nachdem Sie den Chorus-Eekt über den Eekt-Wahlschalter (12) angewählt haben. Der Regelbereich reicht von sehr subtilen Schwebungen (die gerne benutzt werden, um dem Bass bei der Aufnahme oder im Live-Betrieb mehr Grigkeit zu verleihen) bis hin zu einem maximalen „Swell“-Eekt für atmosphärische Sounds.

Dieser Regler steuert das Mischungsverhältnis der Eektanteile „Oktave nach unten“ und „Oktave nach oben“, wenn Sie Octave über den Eekt-Wahlschalter (12) angewählt haben. Wenn dieser Regler auf den Minimalwert eingestellt ist, wird nur die Oktave nach unten mit Ihrem Originalsignal gemischt. In der Maximalstellung wird hingegen nur die Oktave nach oben mit Ihrem Originalsignal gemischt. Wenn Sie den Regler in die Mittelstellung bewegen, wird entsprechend ein ausgewogenes Verhältnis zwischen den nach unten und oben oktavierten Eektinhalten erreicht.

Über den Ausgang Cabinet Link und ein XLR-Kabel können Sie Ihr Setup erweitern und ein (optional erhältliches) Blackstar Unity Pro Bass U250ACT Active Cabinet anschließen. Bei Bedarf können Sie mehrere U250ACT Active Cabinets anschließen und so ein modulares Setup mit nahezu unbegrenzter Leistung anlegen, da jede U250ACT über Ihren speziell angefertigten 15" Eminence-Lautsprecher bis zu 250 W Leistung bereitstellt. Die Lautstärke für den Ausgang Cabinet Link wird über das Master Volume (16) gesteuert. Wenn der Chorus-Eekt aktiv ist, verhält sich der Verstärker bei Anschluss eines Blackstar U250ACT wie ein echtes Stereo-System. Fußschalter 2-Wege-Fußschalter FS-13 (im Lieferumfang) Schließen Sie diesen Fußschalter mit einem herkömmlichen Mono- oder Lautsprecherkabel (im Lieferumfang) an der Footswitch-Buchse (20) auf der Geräterückseite an. Durch Drücken des Fußtasters „A“ an Ihrem FS-13 schalten Sie die aktuelle Drive- Einstellung an oder aus. Durch Drücken des Fußtasters „B“ schalten Sie die aktuelle EQ-Auswahl an oder aus. 5-Wege-Fußschalter FS-12 (optional erhältlich) Schließen Sie diesen Fußschalter mit einem herkömmlichen Mono- oder Lautsprecherkabel an der Buchse Footswitch (20) auf der Geräterückseite an. Durch Drücken des Fußtasters „A“ an Ihrem FS-12 können Sie zwischen den drei Voices umschalten. Die LED über dem Fußtaster „A“ zeigt, welche Voice aktiv ist: Grün = CLASSIC, Orange = MODERN und Rot = FLAT. Mit Fußtaster „B“ schalten Sie den gewählten Drive-Eekt an oder aus. Durch ein einmaliges, gleichzeitiges Drücken der Fußtaster „A“ und „B“ wählen Sie den nächsten Drive-Eekt aus, durch ein einmaliges, gleichzeitiges Drücken der Fußtaster „C“ und „D“ dagegen den vorherigen Drive-Eekt. Die LED über dem Fußtaster „B“ zeigt, welcher Drive-Eekt aktiv ist: Grün = OD, Orange = DIST und Rot = FUZZ. Der aktuell gewählte Drive-Eekt wird zudem zentral im Display des FS-12 dargestellt. Wenn der Drive-Regler (5) auf der Oberseite auf null eingestellt wird, ist Drive-Blend inaktiv und das Display des FS-12 ist leer. Durch Drücken des Fußtasters „C“ schalten Sie den Chorus-Eekt ein/aus, während der Fußtaster „D“ den Octave-Eekt an-/abschaltet. Mit dem optional erhältlichen Fußschalter FS-12 können Sie die Eekte Chorus und Octave also auch gleichzeitig verwenden. Durch Drücken des Fußtasters „E“ aktivieren Sie den chromatischen Tuner. Gleichzeitig werden dadurch alle Audioausgänge Ihres Unity Pro Bass Verstärkers stummgeschaltet. Das Drücken eines Fußtasters wird im zentralen Display des FS-12 mit einem durchlaufenden Hinweis auf die gewählte Funktion quittiert. FS-12 + FS-13 – 7-Wege-Umschaltung Schließen Sie den 5-Wege-Fußschalter FS-12 wie oben beschrieben an Ihrem Unity Pro Bass Verstärker an und verbinden Sie dann den mitgelieferten 2-Wege- Fußschalter FS-13 mit einem herkömmlichen Mono- oder Lautsprecherkabel mit der Buchse „EXT“ Ihres FS-12. Deutsch Deutsch3332 In dieser Konguration schaltet der Taster „A“ Ihres FS-13 den Kompressor ein/ aus, während der Taster „B“ den Eects Loop ein-/ausschaltet. In dieser 7-Wege- Konguration zeigen die beiden Symbole rechts im Display des FS-12 (wie unten dargestellt) den Ein-/Aus-Status für jeden Fußtaster des FS-13 an. Unity Pro Bass U250ACT Active Cabinet Vielen Dank, dass Sie sich für den Blackstar Unity Pro Bass U250ACT Aktivlautsprecher entschieden haben. Das Unity Pro Bass U250ACT Active Cabinet kann als Erweiterung mit jedem Modell der Unity Pro Bass Serie betrieben werden und stellt dann eine zusätzliche Leistung von 250 Watt oder mehr für Ihr Rig zur Verfügung – und lässt sich trotzdem einfach und mobil ins Studio, in den Proberaum und auf den Gig mitnehmen. Das U250ACT kann auch im Stand-Alone-Betrieb mit externen Preamps, Amp-Modelern oder Eektprozessoren benutzt werden. Für eine praktisch unbegrenzte Erweiterung Ihres Systems lassen sich mehrere U250ACT Active Cabinets verlinken. U250ACT Rückseite AKTIVER BETRIEB

Mit diesem Schalter schalten Sie Ihr U250ACT Active Cabinet ein bzw. aus.

Hier wird das mitgelieferte Kaltgerätenetzkabel angeschlossen. Stellen Sie sicher, dass sich der Power-Schalter (1) immer in der Stellung OFF bendet, bevor Sie das Netzkabel anschließen. Das Kabel muss an einer Netzsteckdose angeschlossen werden, die in puncto Spannung, Leistung und Netzfrequenz den auf der Rückseite vermerkten Spezikationen entspricht. Unterbrechen Sie niemals den Erdungskontakt des Netzkabels. Im Zweifelsfall wenden Sie sich an einen qualizierten Techniker/Elektriker.

Die Power-Anzeige leuchtet, wenn das U250ACT Active Cabinet eingeschaltet ist..

4. Cabinet Link/Line Input

Hierbei handelt es sich um den symmetrischen Audioeingang Ihres Unity Pro Bass U250ACT Active Cabinets. Verbinden Sie diesen Eingang über ein (mitgeliefertes) XLR-Kabel mit dem Ausgang Cabinet Link eines Unity Pro Bass Combos. Ihr U250ACT Active Cabinet kann im Live-Betrieb auch zum Anschluss der meisten Preamps, Amp-Modeler oder Eektprozessoren genutzt werden und stellt dann eine Leistung von bis zu 250 W zur Verfügung. Schließen Sie dazu einfach den Ausgang des externen Geräts mit einem XLR- oder 6,35 mm Instrumentenkabel an diesem Eingang Ihres U250ACT an.

5. Cabinet Link/Line Thru

Das Audiosignal, das am Eingang Cabinet Link/Line (4) anliegt, wird direkt auf diesen Thru-Ausgang durchgeschlien und erlaubt so die Erweiterung Ihres Setups durch Anschluss zusätzlicher Unity Pro Bass U250ACT Active Cabinets. Verwenden Sie ein hochwertiges, herkömmliches XLR-Kabel (weiblich auf männlich), um diesen Ausgang mit dem Eingang Cabinet Link/Line eines weiteren Unity Pro Bass U250ACT Active Cabinets zu verbinden. Jedes weitere U250ACT stellt weitere 250 W Leistung für Ihr System zur Verfügung.

Mit dieser Taste können Sie die Masseanbindung des Cabinet Link Thru (5) an das Gehäuse unterbrechen. Experimentieren Sie mit dieser Taste, wenn ein Netzbrummen oder andere Störgeräusche nach dem Anschluss an ein weiteres U250ACT Active Cabinet oder ein anderes Gerät auftreten. Wenn ein Brummen auftritt, drücken Sie diese Taste, um den Groundlift zu aktivieren und damit die Masseverbindung zu unterbrechen.

Dieser Regler steuert die Lautstärke Ihres U250ACT Active Cabinets völlig unabhängig. Bei Anschluss am Ausgang Cabinet Link eines Unity Pro Bass Combos stellen Sie diesen Regler auf seinen Maximalwert ein und passen die Gesamtlautstärke im System über den Regler Master Volume an: Bei Bedarf können Sie so die maximal erzielbare Leistung abrufen. Alternativ senken Sie diesen Regler ab und gleichen die Lautstärke mit Ihrem Unity Pro Bass Combo ab, um einen geringeren Pegel zu erzielen, allerdings gleichzeitig von der erweiterten Basswiedergabe durch den zusätzlichen 15" Eminence Opus Lautsprecher zu protieren. Der Pegel am Ausgang Cabinet Link Thru ist von diesem Volume-Regler nicht betroen. WICHTIG - Schließen Sie im Betrieb als AKTIVLAUTSPRECHER mit angeschlossenem Netzkabel in keinem Fall ein Kabel am Passive Speaker Input (8) an. Andernfalls kann Ihr U250ACT beschädigt werden. PASSIVER BETRIEB
