BEDIENUNGSANLEITUNG WTP B40 Palmer

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 11

MONTAGE

TECHNISCHE DATEN 13

HERSTELLERERKLÄRUNGEN

FRANCAIS

MESURES PRÉVENTIVES 15

INTRODUCTION

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE

ET D'AFFICHAGE 17

MONTAGE

CARACTÉRISTIQUES TECHNIQUES 19

DÉCLARATIONS DU FABRICANT 20

ESPAÑOL

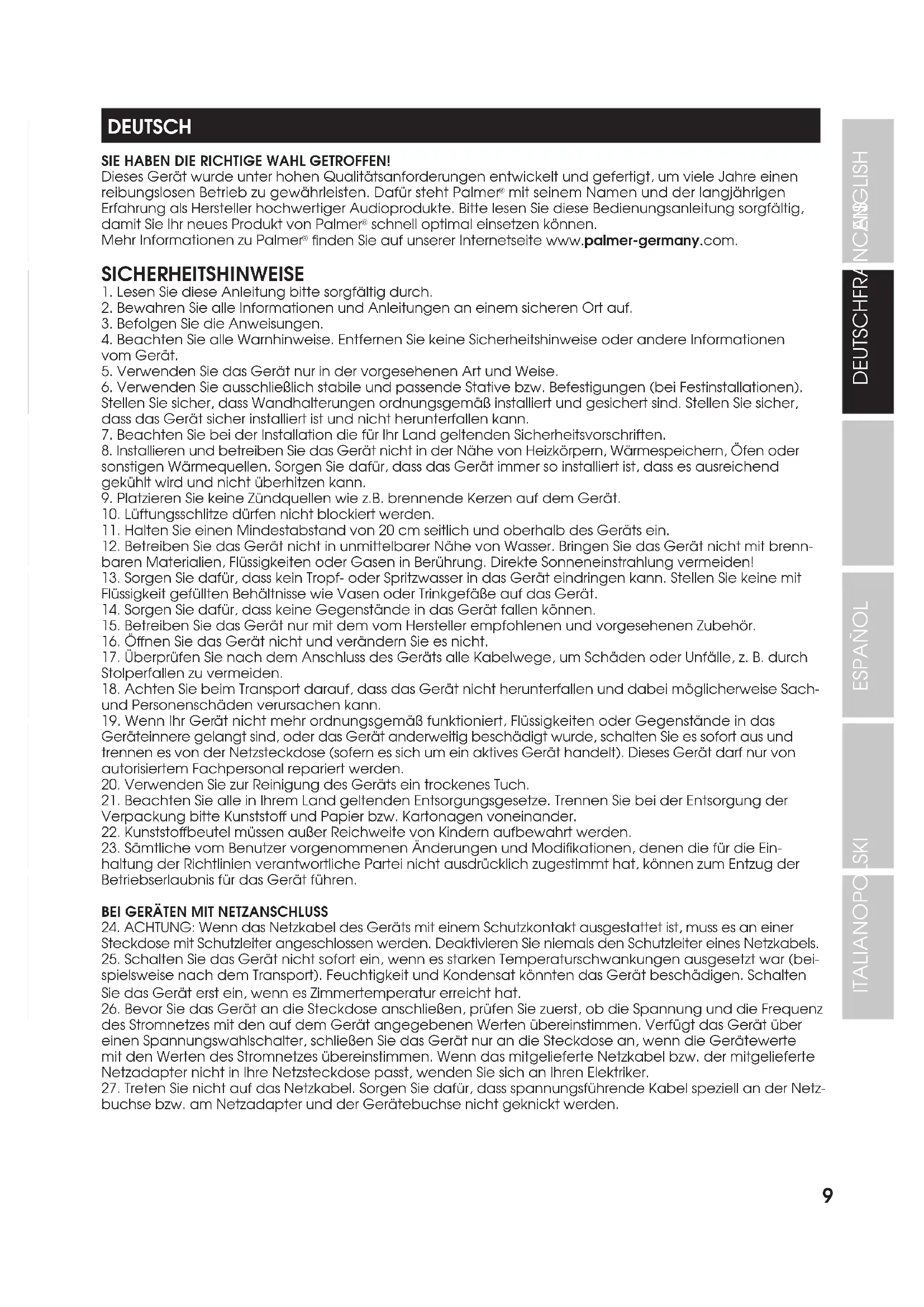

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht Palmer® mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Palmer® schnell optimal einsetzen können.

Mehr Informationen zu Palmer® finden Sie auf unserer Internetseite www.palmer-germany.com.

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.
12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.

6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
11. Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden.
12. Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen.
13. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht verwendet werden. Das Netzkabel muss durch ein adäquates Kabel oder eine spezielle Baugruppe von einem autorisierten Service-Center ersetzt werden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können.

Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFÜHRUNG

Das geregelte Palmer Universal-Netzteil für das Palmer Pedalboard PEDALBAY 40 bietet 8 Kleinspannungsausgänge für die Spannungsversorgung von Gitarren- und Bass-Effektgeräten. Im Pedalboard integriert sorgt es für eine komfortable und übersichtliche Verkabelung und ein aufgeräumtes Erscheinungsbild. Die Effektgeräte verbleiben selbst beim Transport verkabelt, da die angeschlossenen Kleinspannungskabel durch eine spezielle Schutzleiste aus Metall vor Beschädigung und unbeabsichtigtem Herausziehen geschützt werden. Vier Montagepunkte im Metallprofil sind so positioniert, dass die permanente und sichere Befestigung der Kabel mit Hilfe von Kabelbindern ermöglicht wird. Eine ausreichende Anzahl Kleinspannungskabel mit gängigen 2,1 x 5,5 mm Hohlsteckern gehört zum Lieferumfang.

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

PWTPB40 Control Unit 0/18/19F Output 400mA 0/17/19F Output 600mA Switch 0/21/20mA Switch 0/23/20mA Switch 0/25/20mA Switch 0/27/20mA Switch 0/29/20mA Switch 0/31/20mA Output 30V/2A Input 12V/2A --- OUTPUT 1 INPUT 4 POWER 3 Palmer

1 INPUT

Kleinspannungsbuchse für die Spannungsversorgung des Netzteils (12 V DC / 2 A, Plus außen). Um das Netzteil vor Beschädigung zum schützen und eine ausreichende und sichere Spannungsversorgung aller angeschlossenen Effektgeräte zu gewährleisten, verwenden Sie bitte ausschließlich den mitgelieferten Netzadapter.

2 OUTPUT

Kleinspannungsbuchse zum Weiterleiten der an der INPUT-Buchse anliegenden Versorgungsspannung.

3 POWER

Taster zum Ein- und Ausschalten des Geräts.

4 POWER-LED

Sobald das Gerät korrekt an der Spannungsversorgung angeschlossen und eingeschaltet ist, leuchtet die POWER-LED.

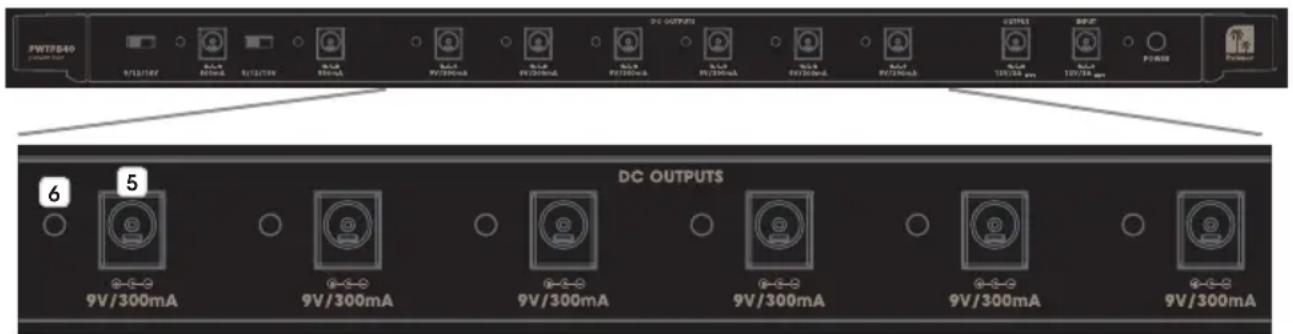

PWTPB40 DC OUTPUTS 6 5 DC OUTPUTS 9V/300mA 9V/300mA 9V/300mA 9V/300mA 9V/300mA 9V/300mA 9V/300mA 9V/300mA 9V/300mA 9V/300mA 9V/300mA 9V/300mA 9V/300mA 9V/18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A 18A

5 DC OUTPUTS

Sechs Kleinspannungsbuchsen mit jeweils 9 V Gleichspannung und maximal 300mA Stromstärke zum Anschließen von Effektgeräten mit den entsprechenden Anschlusswerten (9 V DC / Plus außen / bis 300 mA).

6 ANZEIGE-LEDS

Neben den Buchsen positionierte, zweifarbige LEDs für die Status-Anzeige des entsprechenden DC-Ausgangs. Die LEDs leuchten bei korrekter Funktion grün, sobald eine Funktionsstörung auftritt, leuchtet die entsprechende LED rot (Kurzschluss). Tritt bei einem der DC-Ausgänge eine Funktionsstörung auf, entfernen Sie das angeschlossene Kleinspannungskabel und das entsprechende Effektgerät und überprüfen beides auf Kurzschluss, sobald Sie die Fehlerquelle beseitigt haben, ist der DC-Ausgang wieder betriebsbereit. Nicht betroffene DC-Ausgänge bleiben auch während einer Funktionsstörung eines anderen DC-Ausgangs betriebsbereit.

PWTPB40 power bar 8 9 7 8 9 7 9/12/18V 500mA 9/12/18V 500mA

7 DC OUTPUTS

Zwei Kleinspannungsbuchsen mit separat schaltbarer Ausgangsspannung und maximal 500 mA Stromstärke zum Anschließen von Effektgeräten mit den entsprechenden Anschlusswerten (9 V / 12 V / 18 V DC / Plus außen / bis 500 mA).

8 SCHALTER 9 / 12 / 18 V

3-Wege Schalter zum Umschalten der Ausgangsspannung für die Kleinspannungsbuchsen Nr. 7. Bringen Sie den Schalter in die gewünschte Position 9 V Linksanschlag, 12 V Mittelstellung oder 18V Rechtsanschlag. Achten Sie darauf, dass die Ausgangsspannung mit dem Anschlusswert des entsprechenden Effektgeräts übereinstimmt und schließen das Gerät erst nach der Anpassung der Ausgangsspannung an.

9 ANZEIGE-LEDS

Neben den Buchsen positionierte, zweifarbige LEDs für die Status-Anzeige des entsprechenden DC-Ausgangs. Die LEDs leuchten bei korrekter Funktion grün, sobald eine Funktionsstörung auftritt, leuchtet die entsprechende LED rot (Kurzschluss). Tritt bei einem der DC-Ausgänge eine Funktionsstörung auf, entfernen Sie das angeschlossene Kleinspannungskabel und das entsprechende Effektgerät und überprüfen beides auf Kurzschluss, sobald Sie die Fehlerquelle beseitigt haben, ist der DC-Ausgang wieder betriebsbereit. Nicht betroffene DC-Ausgänge bleiben auch während einer Funktionsstörung eines anderen DC-Ausgangs betriebsbereit.

MONTAGE

Die Montage an einem Pedalboard kann grundsätzlich an allen Positionen erfolgen, an denen eine Querstrebe verbaut ist. Demontieren Sie die Querstrebe, an deren Stelle sich das Netzteil befinden soll und setzen es dort ein. Für die Positionierung an der Oberkante des Pedalboards entfernen Sie die beiden verstellbaren Gelenkfüße mit M8 Gewinde mit Hilfe eines geeigneten Werkzeugs und entnehmen die so am Rahmen befestigte Querstrebe. Setzen Sie je eine der mitgelieferten M8 Muttern in die dafür vorgesehenen Aussparungen an den kurzen Seiten des Netzteils und führen es auf beiden Seiten gleichzeitig, mit dem Klettband zur Oberseite gerichtet, in das U-Profil des Rahmens ein. Um die Metallleiste mit L-Profil mit an den verstellbaren Gelenkfüßen befestigen zu können, schrauben Sie die M8 Muttern von den Gelenkfüßen (A), schrauben je eine mitgelieferte M8 Flanschmutter mit dem Flansch zum offenen Ende des Gewindestabs gerichtet auf die Gelenkfüße (B) und dann wieder die zuvor entfernten M8 Muttern (C).

Schrauben Sie das Netzteil mit Hilfe der Gelenkfüße am Rahmen fest, verwenden Sie dabei die Standard M8 Mutter zum Kontern (D). Setzen Sie nun die Schutzleiste mit L-Profil auf die Standard M8 Muttern (E) und befestigen sie mit Hilfe der M8 Flanschmuttern (F). Die Schutzleiste kann aus technischen Gründen ausschließlich an der Oberkante des Pedalboards positioniert werden.

Für die Positionierung des Netzteils an anderer Stelle muss ggf. vorher die Querstrebe an der Ober- bzw. Unterkante demontiert werden, um die gewünschte Querstrebe entfernen zu können. Nachdem Sie diese aus dem Rahmen genommen haben, setzen Sie je eine der mitgelieferten M6 Muttern in die dafür vorgesehenen Aussparungen an den kurzen Seiten des Netzteils und führen es auf beiden Seiten gleichzeitig, mit dem Klettband zur Oberseite gerichtet, in das U-Profil des Rahmens ein. Verschrauben Sie das Netzteil nun mit Hilfe der zuvor entfernten M6 Innensechskantschrauben.

Artikelnummer: PWTPB40
Produktart: Niedervolt Stromverteiler
Typ: Stromverteiler für Pedalboard Palmer PEDALBAY 40
Anzahl Ausgänge: 8 (6x 9 V DC, 2x schaltbar 9/12/18 V DC) + 1x zum Weiterleitender Input-Spannung
Ausgangsanschlüsse: 2,1 x 5,5mm Niedervolt-Buchsen
Ausgangsspannung: 9 V DC bzw. 9/12/18 V DC, Plus außen
Ausgangsstrom: maximal 2 A
Anzahl Eingänge: 1
Eingangsanschlüsse: 2,1 x 5,5mm Niedervolt-Buchse
Bedienelemente:	Ein- / Ausschalter, 2x Umschalter 9/12/18 V
Anzeigeelemente:	Power-LED, 8x Status-LED zweifarbig(Normalbetrieb = grün, Fehler = rot)
Stromversorgung:	externes Netzteil, Primärspannung 100-240 V AC / 50-60 Hz
Betriebsspannung:	12 V DC, 2 A, Plus außen
Schutzschaltungen:	Kurzschluss und Überlast pro Ausgang
Umgebungstemperatur (in Betrieb):	0° - 40 °C
Relative Luftfeuchtigkeit:	<80 % (nicht kondensierend)
Gehäusematerial:	Aluminium
Gehäuseoberfläche:	pulverbeschichtet/eloxiert
Gehäusefarbe:	schwarz
Abmessungen (B x H x T):	450 x 24 x 50 mm
Gewicht:	0,65 kg

Zubehör inklusive: externes Netzteil mit 1,5 m Zuleitung, 9x DC-Kabel 60 cm mit Hohlsteckern gerade auf gewinkelt, 5x DC-Kabel 16 cm mit Hohlsteckern gerade auf gewinkelt, 2x M6 + 2x M8 Muttern, 2x M8 Flanschmuttern, Klettband, Schutzleiste mit L-Profil und 4 Montagepunkte für Kabelbinder

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1,

61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
