Produkttyp	Pedalboard-Netzteil (Power Bar)
Marke	Palmer
Modell	PWT 04
Kategorie	Batterieladegerät / Netzteil
Eingangsspannung	100 bis 250 V AC
Anzahl Ausgänge	4
Ausgangsspannung	9 V DC
Ausgangsstrom pro Ausgang	max. 250 mA
Gesamtausgangsstrom	1000 mA
Ausgangsstecker	2,1 x 5,5 mm (Hohlstecker)
Polarität	Mittelschirm negativ
Isolierte Ausgänge	Ja
Anzeigen	Betriebs-LED (leuchtet bei eingeschaltetem Zustand)
Abmessungen (L x B x H)	80 x 90 x 25 mm
Gewicht	0,12 kg
Länge der mitgelieferten Kabel	25 bis 50 cm
Schutz	Kurzschluss, Überlast
Externe Spannungsversorgung	Mitgeliefertes 12-V-Netzteil
Pflege und Reinigung	Mit einem trockenen Tuch reinigen. Vor der Reinigung vom Netz trennen.
Sicherheit	Gerät nicht öffnen. Nur mit zugelassenem Zubehör verwenden.
Garantie	Garantiebedingungen auf der Adam Hall Website einsehen.

Häufig gestellte Fragen - PWT 04 Palmer

Wie schließe ich das Palmer PWT 04 an meine Effektpedale an?

Schließen Sie das mitgelieferte 12-V-Netzteil an die orangefarbene Buchse der Power Bar an. Stecken Sie die mitgelieferten DC-Kabel in die Ausgänge 1 bis 4 (9 V, max. 250 mA pro Ausgang) und verbinden Sie sie mit den DC-Eingängen Ihrer Pedale. Achten Sie darauf, dass die Polarität Mittelschirm negativ ist (Standard für die meisten Pedale).

Wie hoch ist die Ausgangsspannung jedes Ausgangs?

Jeder Ausgang liefert eine Gleichspannung von 9 Volt.

Was ist der maximale Strom pro Ausgang und insgesamt?

Jeder Ausgang kann bis zu 250 mA liefern. Der verfügbare Gesamtstrom beträgt 1000 mA (1 A).

Sind die Ausgänge voneinander isoliert?

Ja, die Ausgänge sind isoliert, was Masseschleifen und Störungen zwischen Ihren Pedalen vermeidet.

Was tun, wenn die Betriebs-LED nicht leuchtet?

Überprüfen Sie, ob das Netzteil richtig an die orangefarbene Buchse angeschlossen ist und die Steckdose unter Spannung steht. Wenn die LED weiterhin aus bleibt, könnte das Gerät defekt sein; wenden Sie sich an den technischen Support.

Wie reinige ich das Palmer PWT 04?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein trockenes Tuch zur Reinigung der Oberfläche. Verwenden Sie keine Flüssigkeiten oder Scheuermittel.

Kann ich das PWT 04 mit Pedalen verwenden, die eine umgekehrte Polarität benötigen?

Nein, das PWT 04 liefert eine Polarität mit Minuspol innen. Für Pedale, die einen Pluspol innen benötigen, benötigen Sie ein Adapterkabel, das die Polarität umkehrt.

Wo finde ich die Garantiebedingungen?

Die Garantie- und Haftungsbedingungen sind auf der Adam Hall Website unter folgender Adresse verfügbar: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER DE EN ES FR.pdf

Wie entsorge ich das Produkt am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht über den Hausmüll. Befolgen Sie die örtlichen Vorschriften zum Recycling von Elektroschrott. Wenden Sie sich an Ihren Händler oder die örtlichen Behörden, um Sammelstellen zu erfragen.

Kann ich das PWT 04 mit Pedalen für 9 V Wechselspannung verwenden?

Nein, das PWT 04 liefert nur Gleichstrom (DC) mit 9 V. Verwenden Sie es nur mit Pedalen, die eine DC-Versorgung benötigen.

BEDIENUNGSANLEITUNG PWT 04 Palmer

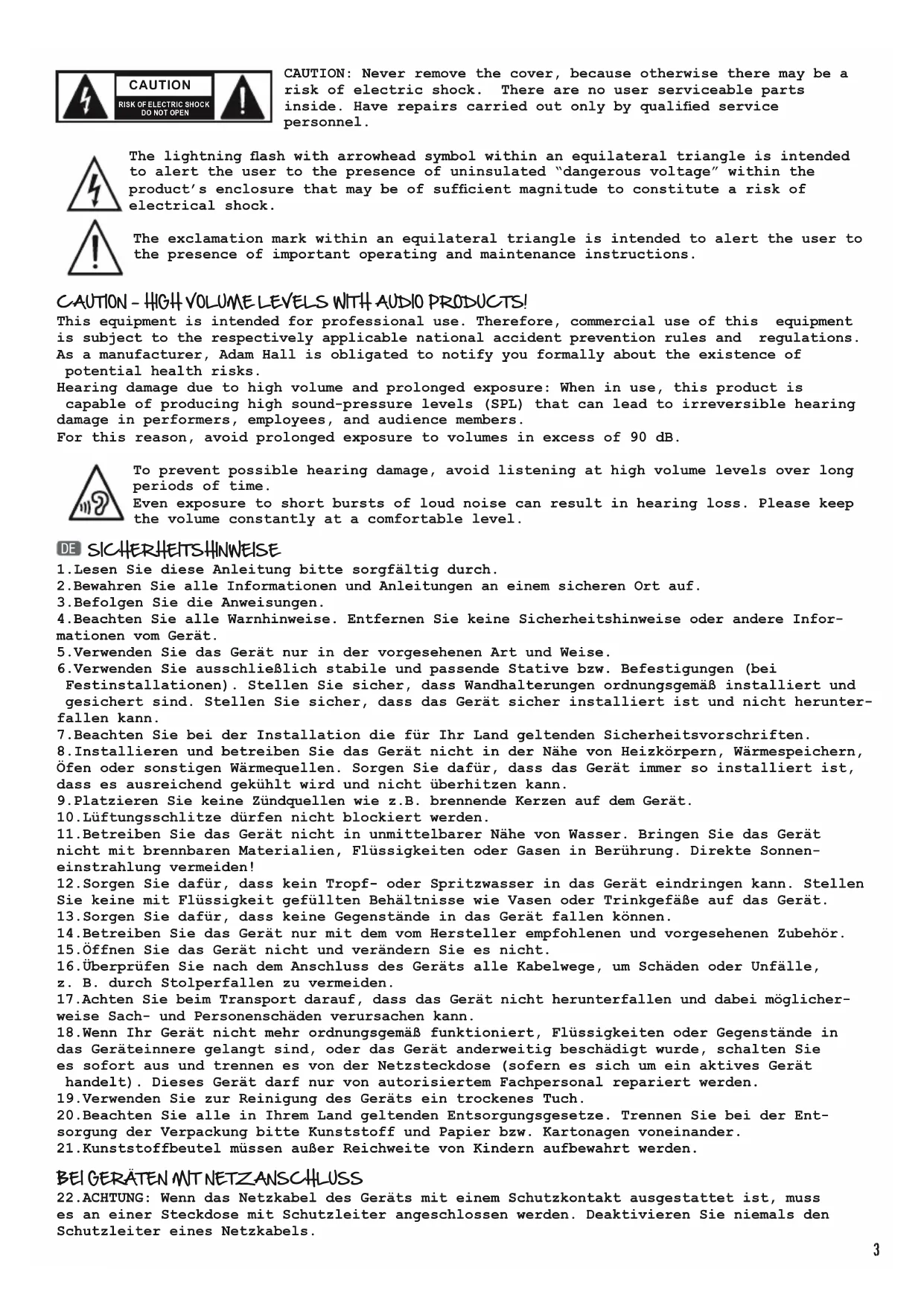

DE SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei

Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

1. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
2. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
3. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
4. Lüftungsschlitze dürfen nicht blockiert werden.
5. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
6. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
7. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
8. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
9. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
10. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
11. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
12. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
13. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
14. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
15. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEIGERÄTEN MT NETZ ANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netz-kabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefähr lichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen.

Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können.

Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautsärkepegel über lange Zeiträume.

Lauter Schalleinfluss kann selbst bei kurzer Dauer zu Hörschäden führen. Bitte halten Sie die Laustärke immer auf einem angenehmen Level.

FR MESURES PRÉVENTIVES

Vielen Dank für den Kauf des Palmer PWT 04 Power Bar!

Dieses Netzteil für Pedalboards verfügt über 4 Hohlstiftausgänge mit einer Gesamteistung von 1.000 mA. Der PWT 04 ist gegen Kurzschluss und Überlast geschützt und für eine stets konstante Stromversorgung reguliert.

Lesen Sie diese Bedienungsanleitung zum Kennenlernen Ihres PWT 04 Power Bars bitte aufmerksam durch.

FR INTRODUCTION

Schließen Sie den PWT 04 über die orangefarbene Eingangsbuchse mit dem beiliegenden 12 V-Adapter ans Netz an. Verbinden Sie die Ausgänge des Power Bars und DC-Eingänge Ihrer Effektpedale mit den beiliegenden DC-Kabeln. Achten Sie zur Vermeidung von Schäden darauf, dass Ihre Pedale die Standardbelegung mit negativem Innenkontakt besitzen.

FR CONNEXION

i) Die orangefarbene Buchse dient zum Anschluß des mitgelieferten Netzadapters. Wird der PWT 04 mit Strom versorgt, leuchtet die LED links neben der Buchse.
2) Die Ausgänge 1 bis 4 liefern 9 Volt Gleichspannung, die maximale Kapazität beträgt jeweils 250 mA.

FR DESCRIPTION PANNEAU

Produktart Stromversorgungen

Eingangsspannung 100 - 250 V

Anzahl Ausgänge 4

Ausgangsanschlüsse 2,1 x 5,5 mm

Ausgangsspannung 9 V

Ausgänge isoliert Ja

Polarität Innenstift minus

Länge der Zuleitung 25 - 50 cm

Anzeigeelemente Power

Breite 80 mm

Tiefe 90 mm

Höhe 25 mm

Gewicht 0,12 kg

Features 4 x DC Kabel

FR

MANUFACTURER'S DECLARATIONS / HERSTELLERERKLÄRUNGEN

EN MANUFACTURER'S WARRANTY & LIMITATIONS OF LIABILITY

DE HERSTELLERGARANTIE \$ HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungs beschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER DE EN ES FR.pdf

Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte ent sorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontak tieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
