BEDIENUNGSANLEITUNG AS8200 Protector

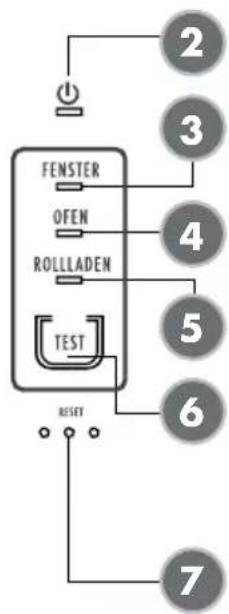

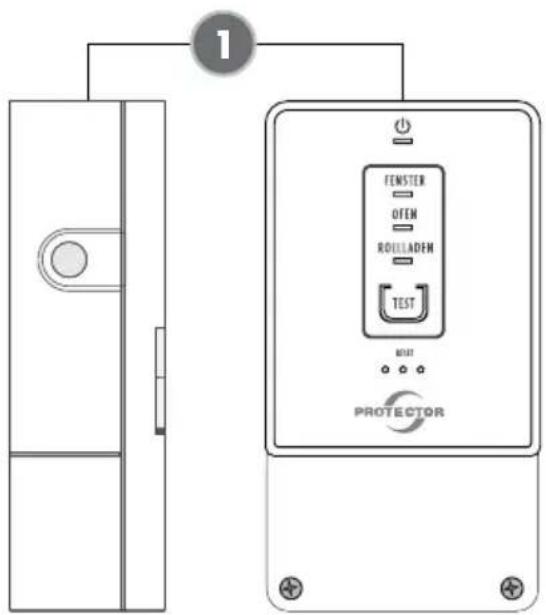

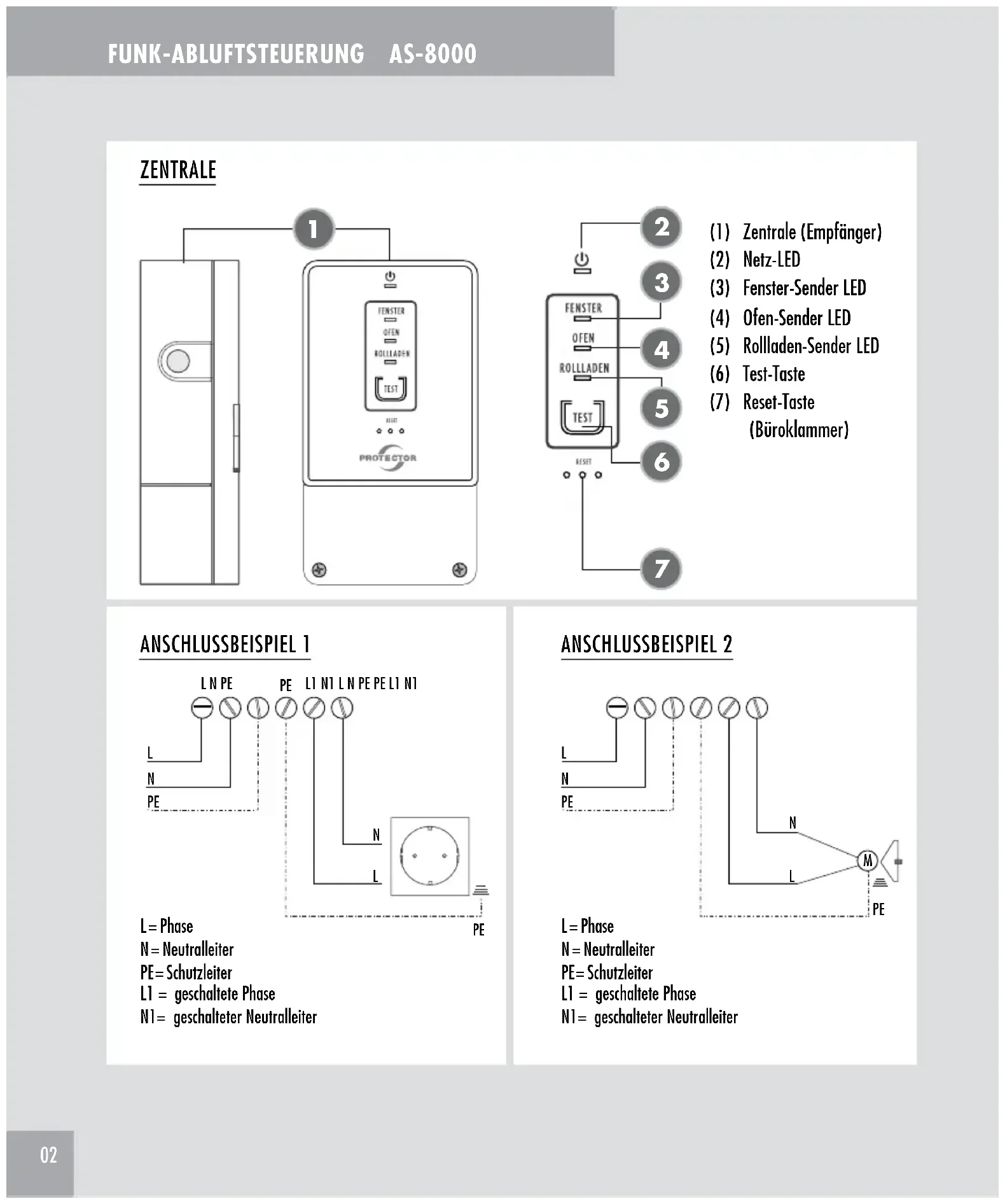

L = Phase N = Neutralleiter PE = Schutzleiter L1 = geschaltete Phase N1= geschalteter Neutralleiter ANSCHLUSSBEISPIEL 1 ANSCHLUSSBEISPIEL 2

L = Phase N = Neutralleiter PE = Schutzleiter L1 = geschaltete Phase N1= geschalteter Neutralleiter

L N PE L1 N1 L N PE PE L1 N1MagnetUnterlegscheibenFensterflügelFensterrahmenSender

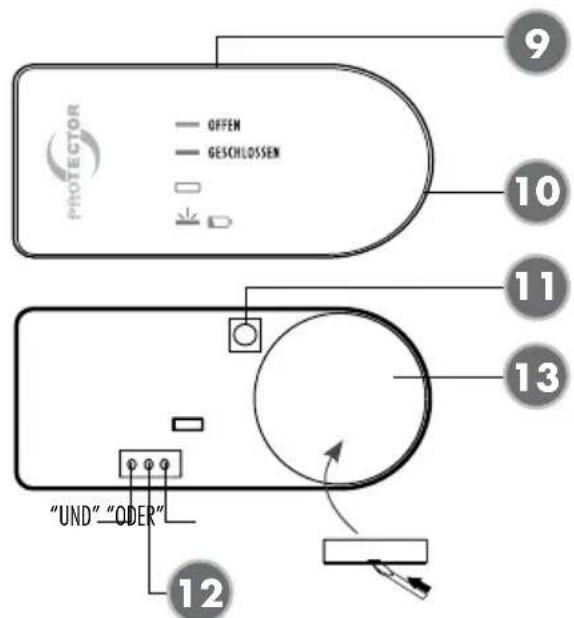

(9) Fenster-Sender (10) Status-LED Fenster-Sender (11) Lern-Taste Fenster-Sender (12) Auswahl Jumper “UND/ODER” (13) Batterie CR2477 (14) Magnet (U) Unterlegteile Gehäuse öffnen durch seitliches Hebeln mit Schraubendreher Batterie CR 2477 U14 GehäusedeckelMagnetSchraubenGehäusebodenUnterlegteile (optional)

(15) Thermo-Sender (16) Status-LED Thermo-Sender (17) Lern-Taste Thermo-Sender (18) Anschluss Thermo-Sender (19) Batteriefach 2 x AA T = Temperatursensor B = Befestigungswinkel (a) Bohrung für Schrauben (b) Bohrung für Temperatursensor THERMO-SENDER

AbgasrohrDer Temperatursensor muss mindestens 30,0 mm in den Abgasstrom hineinragenAbstand zum Abgasstutzen maximal 150 cm! T05

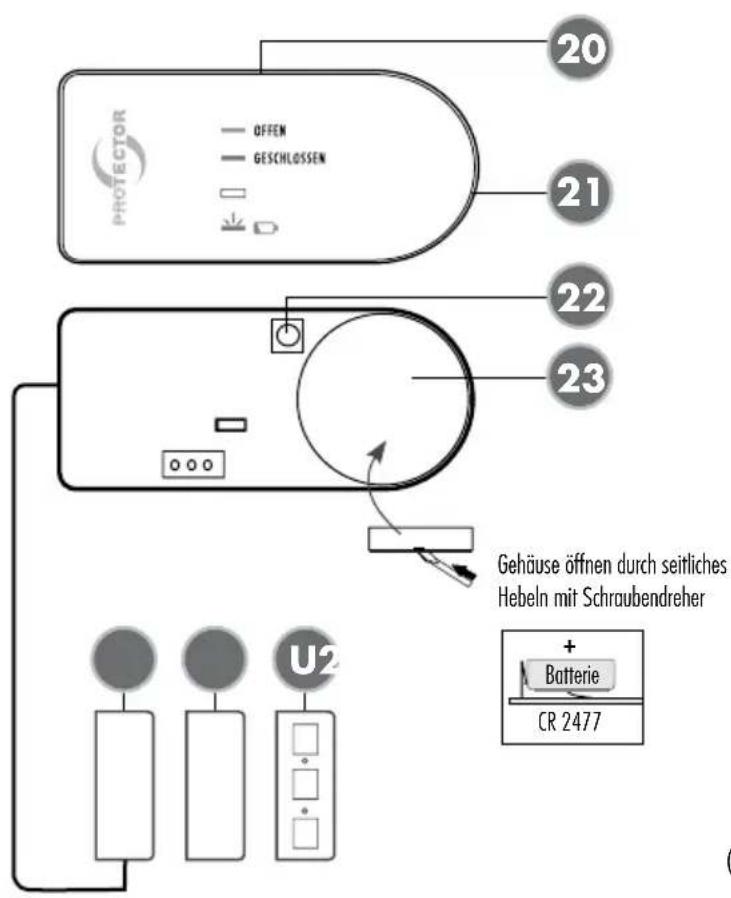

ROLLLADEN-SENDER (20) Rollladen-Sender (21) Status-LED Rollladen-Sender (22) Lern-Taste Rollladen-Sender (23) Batterie CR2477 (24) Magnet (25) Rollladen-Sensor (U) Unterlegteile Gehäuse öffnen durch seitliches Hebeln mit Schraubendreher

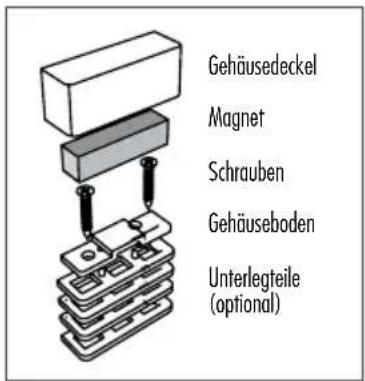

Batterie CR 2477 Gehäusedeckel Magnet Schrauben Gehäuseboden Unterlegteile (optional)

U2425 (Bild 4) Positionierung Rollladen-Sender (Seitenansicht) Sender Magnet Rollladen Magnet Rollladen Rollladen geschlossen geöffnet Gehäusedeckel Sensor Schrauben Gehäuseboden Unterlegteile (optional)FUNK-ABLUFTSTEUERUNG AS-8000 Wir danken Ihnen für den Kauf der PROTECTOR Funk-Abluftsteuerung der AS-8000er Serie. Die Bedienungsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen ver- traut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus. ALLGEMEINES Die Funk-Abluftsteuerungen AS-8020/30/40 werden in Verbindung mit Abluftsystemen, wie z. B. einer Dunstabzugshaube, in Räumen mit handbeschickte Feuerstätten nach DIN EN 12815, DIN EN 13229 und DIN EN 13240 genutzt.

• DIN EN 12815:2005-09 Herde für feste Brennstoffe - Anforderungen und Prüfungen

• DIN EN 13229:2005-10 Kamineinsätze einschließlich offene Kamine für feste Brennstoffe - Anforderungen und Prüfungen

• DIN EN 13240:2005-10 Raumheizer für feste Brennstoffe - Anforderungen und Prüfungen Bei Inbetriebnahme eines Abluftsystems, z. B. einer Dunstabzugshaube oder eines Abluftventilators, wird Luft aus dem Raum nach außen transportiert, wobei ein Unterdruck im geschlossenen Raum entstehen kann. Bei der Verbrennung des Brennmaterials in einer offenen Feuerstelle entstehen geruchslose und un- sichtbare Kohlendioxid- und Kohlenmonoxid-Gase. Diese Gase können beim Absaugen von Luft mit Hilfe eines Abluftsystems aus der Feuerstelle in den Raum gelangen und zu lebensgefährlichen Vergiftungen von Personen führen, die sich im Raum aufhalten. Mit Hilfe der Abluftsteuerungen AS-8020/30/40 wird sichergestellt, dass ein Abluftsystem nur dann betrieben werden kann, wenn über ein Zuluftsystem, z. B. ein offenes Fenster, ein ausreichender Nachschub von Frischluft gewährleistet ist. Die Abluftsteuerungen AS-8020/30/40 schalten das Abluftgerät nur dann ein, wenn ein Druckausgleich gesichert ist. HINWEIS Das Einlernen der Sensoren (Fenster-Sender, Ofen- Sender und Rollladen-Sender) an die Zentraleinheit muss vor Inbetriebnahme der Abluftsteuerung durchgeführt bzw. überprüft werden. Wird die Abluftsteuerung unvollständig montiert oder falsch eingelernt in Betrieb genommen, wird eine Schutz- funktion aktiviert und ein Betrieb des Abluftsystems ist nicht möglich. 06Schalten Sie außerdem den zugehörigen Fehlerstrom- schalter ab, so dass die Netzzuleitung allpolig von der Netzspannung getrennt ist. Sichern Sie diese vor unberechtigten Wiedereinschalten und überprüfen Sie die entsprechende Netzzuleitung auf Spannungsfreiheit.

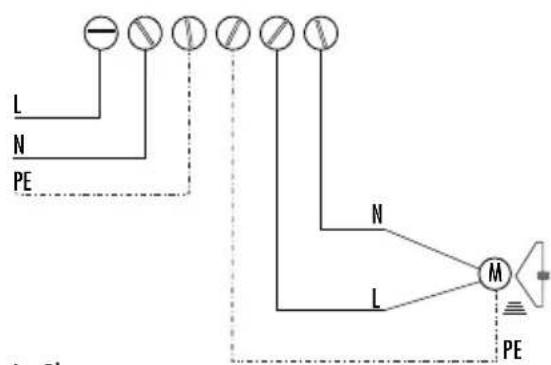

2. Schließen Sie die Zuleitung des Abluftgerätes, wie im An-

schluss Beispiel 1 oder 2 dargestellt, passend an. Achten Sie auf den korrekten Anschluss des Schutzleiters!

3. Als nächster Schritt folgt der Anschluss der Netzzu-

leitung an die passenden Klemmen der AS8000er Zentrale. Achten Sie bitte auch hier auf den korrekten Anschluss des Schutzleiters.

4. Verschrauben Sie den Deckel der Anschlussklemmen

und schalten Sie die Netzspannung wieder ein. Nach einem internen Selbsttest leuchtet die Power LED grün und es wird mit einem Piepton die Funktionsbereitschaft signalisiert. Weitere Erläuterungen zu Blink- und Tonmuster siehe Status- und Fehlermeldungen. Montageanleitung Fenster-Sender AS-F20 und Magnet (siehe Abb. 9 und 14) Zur Montage des Fenster-Senders und des Magneten an dem oberen Fensterrahmen sowie Fensterflügel, müs- sen einige Punkte abgeklärt und eingehalten werden. Der allseitige Abstand der beiden Gehäuseteile muss kleiner als 6 mm sein und die Mindestöffnung des Fen- sters (Tabelle 1) muss erreicht werden. Zum Anpassen der Höhe des Magneten bitte die beigefügten Unter- legteile (U) verwenden. ACHTUNG! Ein vorhandener Rollladen muss beim Betrieb der Ablufteinrichtung geöffnet sein oder zusätzlich mit einen Rollladen-Sensor AS-R40 ausgestattet sein! Ist der Rollladen geschlossen, kann keine ausreichende Frischluftzufuhr gewährleistet werden! MONTAGE Empfohlen wird die Montage durch den Installateur und Heizungsbauer oder Elektroinstallateur. Die fachgerechte Montage gewährleistet den sicheren dauerhaften Be- trieb der Abluftsteuerung. Eine Funktionsprüfung kann und sollte durch den Bezirksschornsteinfeger durch- geführt werden. Montageanleitung AS-8000 Zentrale (Empfänger) (siehe Abb. 1) Die Montage sollte durch eine Elektrofachkraft erfolgen! Achtung! Die AS-8000er Zentrale ist ausschließlich für den Betrieb in trockenen Innenräumen geeignet. Die Zentrale darf nur ortsfest an einer geeigneten Einbau- stelle montiert und betrieben werden. Zur Montage des Empfängers gehen Sie bitte wie folgt vor:

1. Die Installation darf nur im spannungsfreien Zustand

vorgenommen werden! Schalten Sie dazu die elek- trische Netzzuleitung spannungsfrei, indem Sie die zugehörige Sicherung ausschalten bzw. herausdrehen.

Berechnungstabelle zur Bestimmung der Mindestspaltöffnung Ihres Fensters (Tabelle 1) 0,2

5 cm 6 cm 7 cm 8 cm 9 cm 10 cm11 cm12 cm Maximal Zulässige Abluftleistung in m

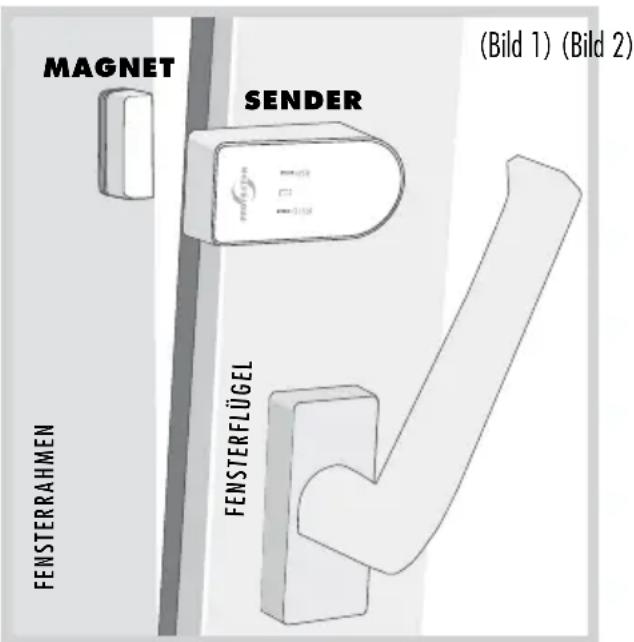

Spalt-Öffnungsmaß (Bild 1) (Bild 2) FENSTERRAHMEN FENSTERFLÜGEL SENDER MAGNET SENSOR SCHWENK- POSITION SENSOR KIPP-POSITIONDE

HINWEIS Der Fenster-Sender sollte nicht direkt auf einem Fenster-Rahmen aus Metall montiert werden, dieses kann zu reduzierten Reichweiten führen. VORBEREITUNG Mindestöffnung des Fensters Diese richtet sich nach: a) Der Leistung des Abluftgerätes in m

b) Nach der Größe des zu öffnenden Fensters in m

c) Nach der Größe des Öffnungsspalts am Fenster in cm (siehe Tabelle 1) In den meisten Küchen sind rechteckige Kipp-Schwenk- fenster eingebaut. Sollte es sich bei dem Fenster um ein z.B. rundes Format handeln, fragen Sie bitte den Installateur und Heizungsbauer oder Elektroinstalla- teur nach der Berechnung der Mindestöffnung. Die erforderliche Mindestöffnung des rechteckigen Fensters ist als Beispiel in der Tabelle für Kipp- Schwenkstel- lung ersichtlich.

1. Ermitteln Sie die Abluftleistung Ihres Abluftgerätes in

/h. Sie finden die Abluftleistung auf dem Typenschild oder in der Betriebsanleitung Ihres Abluftgerätes (z. B. Dunstabzugshaube).

2. Messen Sie die innere Breite und Höhe des Fensters

und errechnen Sie die Fenstergröße in m

3. Bestimmen Sie anhand der Tabelle aus der Abluftlei-

stung und der Fenstergröße das Spalt-Öffnungsmaß (Mindestspaltöffnung Ihres Fensters).

4. Messen Sie in der Kippstellung die obere innere Fenster-

Spaltgröße in cm. Die Spaltgröße Ihres Fensters darf das ermittelte Spalt-Öffnungsmaß nicht unterschreiten! Eine größere Spalt- oder Fensteröffnung ist von Vorteil.

5. Unterschreitet die Spaltgröße des Fensters den zuläs-

sigen Wert für das Spalt-Öffnungsmaß entsprechend der Tabelle, so kann das Fenster eventuell nur in der Schwenkposition das erforderliche Öffnungsmaß er- reichen. Auch in der Schwenkposition muss eine Min- destspaltgröße erreicht werden. Der Fenster-Sender muss so angebracht sein, dass die Mindestspaltgröße gesichert ist. Wir empfehlen, die Mindestspaltgröße mit Hilfe eines Abstandhalters zu fixieren. Montage Fenster-Sender AS-F20 (Bild 1) HINWEIS Fenster-Sender und Magnet zur ersten Inbetrieb- nahme mit doppelseitigem Klebeband am Fenster und am Rahmen befestigen. Nach Abschluss der Funktionsprüfung kann der Fenster-Sender und der Magnet verschraubt werden. In diesem Abschnitt wird die Montage des Fenster- Senders für ein Kipp- und Schwenkfenster beschrieben.a) Montage für Kipp-Stellung Der Fenster-Sender und der Magnet müssen wie in (Bild 2) KIPP-POSITION angebracht werden. Der Fenster-Sender muss im Bereich des Scharniers für die Kippposition angebracht werden. Der Befestgungs- punkt muss so gewählt werden, dass ein Signal “Fenster geöffnet” erst dann gegeben wird, wenn das laut Tabelle notwendige Spaltöffnungsmaß erreicht ist. b) Montage für Schwenk-Stellung Der Fenster-Sender und der Magnet müssen wie in (Bild 2) SCHWENK-POSITION angebracht werden. Der Fenster-Sender muss im Bereich des Scharniers für die Schwenkposition angebracht werden. Der Befestigungs- punkt muss so gewählt werden, dass ein Signal “Fenster geöffnet” erst dann gegeben wird, wenn das laut Tabelle notwendige Spaltöffnungsmaß erreicht ist. Gehen Sie bei der Montage des Fenster-Senders, wie folgt vor:

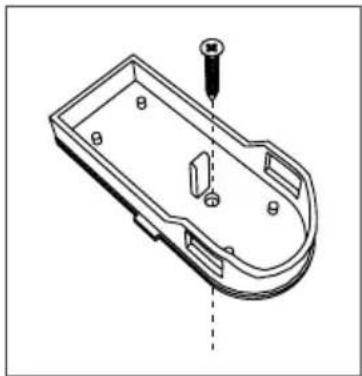

1. Gehäuseunterteil des Fenster-Senders an der vorge-

sehenen Stelle mit dem beigelegten doppelseitigen Klebepad montieren! Alternativ befindet sich ein vorbereitetes Loch im Gehäuseunterteil, durch welches der Fenster-Sender am Fensterrahmen festgeschraubt werden kann. Entfernen Sie dazu vorsichtig die Platine vom Ge- häuseunterteil und schrauben das Gehäuse mit der beigefügten Schraube fest. Setzen Sie danach die Platine wieder zurück.

2. Batterie (1x Größe CR2477) polrichtig in den Sender

einlegen und arretieren. HINWEIS Achten Sie darauf, die Batterie des Fenster-Senders auf die Metalllasche zu legen und nicht darunter!

3. Gehäuseoberteil auf das Gehäuseunterteil aufdrücken.

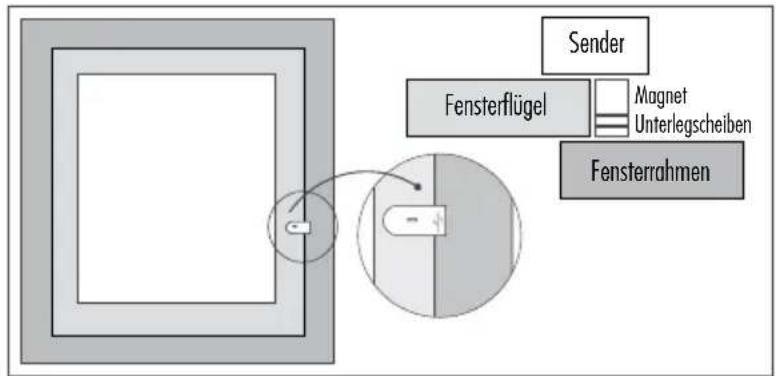

Montage Magnet Den Magneten gemäß (Bild 1) befestigen. Öffnen und schließen Sie das Fenster nach der Montage einmal. Der Sender sollte jetzt mindestens einmal pro Betätigung aufblinken. Gehen Sie bei der Montage des Magneten, wie folgt vor:

1. Magnet-Gehäuse-Unterteil an der vorgesehenen Stelle

mit dem beigelegten doppelseitigen Klebepad fixieren.

2. Magnet einlegen und die Funktion des Fenster-

Senders überprüfen. ACHTUNG! Der Abstand zwischen Fenster-Sender und dem Magneten darf 6 mm nicht überschreiten!

3. Öffnen Sie das Fenster wieder. Die grüne LED (OFFEN)

sollte kurz aufleuchten, wenn der Sensor korrekt installiert ist.

4. Schließen Sie jetzt das Fenster. Die rote LED

(GESCHLOSSEN) leuchtet kurz auf.

105. Nachdem alle Funktionen erfolgreich getestet

wurden, müssen Sender und Empfänger am Fenster/ Fensterahmen verschraubt werden. Dazu befindet sich ein vorbereitetes Loch im Gehäuse-Unterteil des Fenster-Senders sowie im Magnet-Gehäuse-Unterteil. Fenster-Sender und Magnet können dadurch am Fenster/ Fensterrahmen festgeschraubt werden. Hierdurch wird ein ungewolltes herunterfallen von Fenster-Sender und Magnet verhindert!

6. Legen Sie den Magneten wieder ein und verschließen

Sie das Magnet Gehäuse mit dem Deckel. Montagepunkte:

• Es muss gewährleistet sein, dass bei geschlossenem Fenster der Spalt zwischen Magnet und Kontakt kleiner als 6 mm ist.

• Der Kontakt ist am oberen oder seitlichen Fensterrahmen und Flügel so zu montieren, dass bei geschlossenem Fenster der Abstand der beiden Gehäuseteile kleiner als 6 mm ist! Zum Anpassen hierzu die beigefügten Unterlegteile (U) verwenden.

• Wir empfehlen, bis zur endgültigen Befestigung den Kontakt und den Magnet mit doppelseitigem Klebeband zu fixieren und erst zum Schluss alles zu verschrauben. Funktionsprüfung der Fensterkipp- oder Schwenkposition

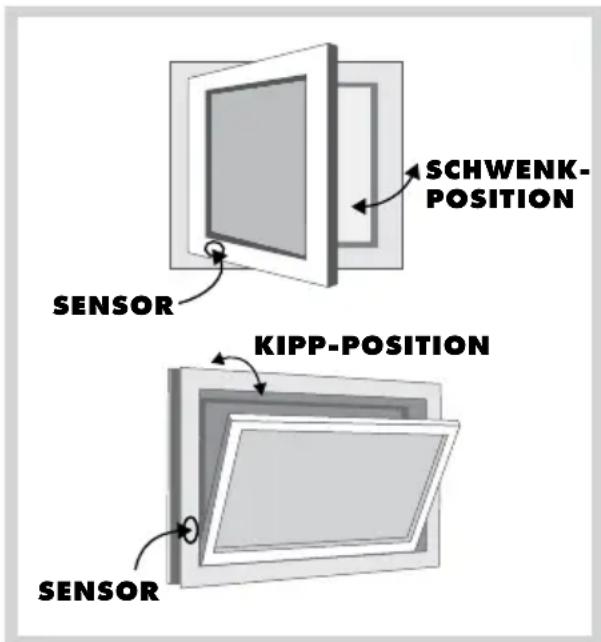

• Das Fenster langsam in die Kippstellung oder Schwenk- stellung bringen, LED GRÜN am Fenster-Sender (OFFEN) leuchtet noch vor der maximalen Kipp- oder Schwenks- tellung kurz auf.

• Fenster schließen, LED ROT (GESCHLOSSEN) leuchtet kurz auf.

• Kontrollieren Sie zum Abschluss noch einmal die Spaltöffnungen mit dem laut Tabelle 1 festge- stellten Minimalwert. Montage Rollladen-Sender AS-R40 (Abb. 20 und 25) HINWEIS Rollladen-Sender und Magnet zur ersten Inbetrieb- nahme mit doppelseitigem Klebeband am Fenster und am Rahmen befestigen. Nach Abschluss der Funktionsprüfung kann der Rollladen-Sender und der Magnet verschraubt werden. Montage Rollladen-Sender Der Rollladen-Sender und der Magnet müssen wie in (Bild 4) angebracht werden. Der Rollladen-Sender muss im Bereich der geöffneten Rolllade auf der Innenseite des Fensters angebracht werden. Alternativ kann der Sender auch zwischen Fenster und Rollladen angebracht werden, hierdurch wird aber das Funksignal abgeschwächt. Der Befestigungspunkt muss so gewählt werden, dass ein Signal “Rolllade geöffnet” erst dann gegeben wird, wenn die Rolllade komplett geöffnet ist.

11Gehen Sie bei der Montage des Rollladen-Senders, wie folgt vor:

1. Gehäuseunterteil des Rollladen-Senders an der vor-

gesehenen Stelle mit dem beigelegten doppelseitigen Klebepad montieren. Alternativ befindet sich ein vorbereitetes Loch im Gehäu- seunterteil, durch welches der Rollladen-Sender am Fen- sterrahmen festgeschraubt werden kann. Entfernen Sie dazu vorsichtig die Platine vom Gehäuseunterteil und schrauben das Gehäuse mit der beigefügten Schraube fest. Setzen Sie danach die Platine wieder zurück.

2. Batterie (1x Größe CR2477) polrichtig in den Sender

einlegen und arretieren. HINWEIS Achten Sie darauf, die Batterie des Rollladen- Senders auf die Metalllasche zu legen und nicht darunter!

3. Gehäuseoberteil auf das Gehäuseunterteil aufdrücken.

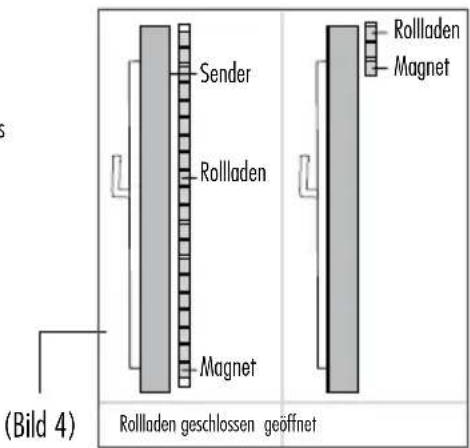

Montage Magnet Den Magneten gemäß (Bild 4) befestigen. Öffnen und schließen Sie die Rolllade nach der Montage ein- mal. Der Sender sollte jetzt mindestens einmal pro Betätigung aufblinken. Gehen Sie bei der Montage des Magneten, wie folgt vor:

4. Magnet-Gehäuse-Unterteil und Sensor-Gehäuse-Unter-

teil an der vorgesehenen Stelle mit dem beigelegten doppelseitigen Klebepad fixieren. Alternativ befindet sich ein vorbereitetes Loch in den Gehäuseunterteilen, durch welches der Magnet und der Sensor am Fenster- rahmen festgeschraubt werden können.

5. Bohren Sie ein 5 mm Loch durch den Fensterrahmen

und führen Sie das Sensorkabel nach draußen an die vorgesehene Stelle ins Gehäuseunterteil.

6. Magnet und Sensor einlegen und die Funktion des

Rollladen-Senders überprüfen. ACHTUNG! Der Abstand zwischen Rollladen-Sensor und dem Magneten darf 6 mm nicht überschreiten!

7. Öffnen Sie die Rolllade wieder. Die grüne LED (OFFEN)

sollte kurz aufleuchten, wenn der Sensor korrekt installiert ist.

8. Schließen Sie jetzt die Rolllade. Die rote LED

(GESCHLOSSEN) leuchtet kurz auf.

9. Nachdem alle Funktionen erfolgreich getestet wurden,

müssen Sender, Sensor und Magnet am Fenster/ Fen- sterahmen verschraubt werden. Dazu befindet sich ein vorbereitetes Loch im Gehäuse-Unterteil des Rollladen- Senders sowie im Magnet- und Sensor-Gehäuse-Unter- teil. Rollladen-Sender, Magnet und Sensor können da- durch am Fenster/ Fensterrahmen festgeschraubt werden. Hierdurch wird ein ungewolltes herunterfallen im Betrieb verhindert!

1210. Verschließen Sie die des Senders, des Magneten und des Sensors mit dem passenden Deckel. Montagepunkte:

• Es muss gewährleistet sein, dass bei geöffneter Rolllade der Spalt zwischen Magnet und Sensor kleiner als 6 mm ist.

• Der Kontakt ist am oberen oder seitlichen Fensterrahmen und Flügel so zu montieren, dass bei geschlossenem Fenster der Abstand der beiden Gehäuseteile kleiner als 6 mm ist! Zum Anpassen hierzu die beigefügten Unterlegteile (U) verwenden.

• Wir empfehlen, bis zur endgültigen Befestigung den Kontakt und den Magnet mit doppelseitigem Klebeband zu fixieren und erst zum Schluss alles zu verschrauben. Funktionsprüfung des Rollladen-Senders

• Die Rolllade langsam in die Offenstellung bringen, LED GRÜN am Rollladen-Sender (OFFEN) leuchtet noch vor der Offenstellung kurz auf.

• Rollladen schließen, LED ROT (GESCHLOSSEN) leuchtet kurz auf. Montageanleitung Ofen-Sender AS-T30 (Abb. 15 und T) HINWEIS Um Verbrennungen an Ihrer Haut zu vermeiden, sollte der Ofen aus und abgekühlt sein. Der Abstand des Installationspunktes der Tem- peraturmesseinrichtung darf zum Abgasstutzen der raumluftabhängigen Feuerstätte im Verbindungs- stück max. 1,5 m betragen. Der Temperaturfühler muss mindestens 30 mm, maximal 100 mm in den Abgasstrom hineinragen, wobei eine homo- gene Umströmung des Temperaturfühlers durch die Kernströmung des Abgases gewährleistet sein muss. Regelmäßige Prüfung und ggf. Reinigung sind durchzuführen. Der Thermosensor (Bild 3) wird durch ein Loch in das Abgasrohr geführt und mittels beigelegten Haltebügels mit dem Ofenrohr verschraubt. Der Ofen-Sender sollte nicht durch eine Verkleidung verdeckt werden, da hier- durch die Funksignale beeinträchtigt und die Reichweite verkürzt werden könnte.

1. Bohren Sie an geeigneter Stelle ein 4 mm Loch für den

Thermosensor in das Abgasrohr. Achten Sie darauf, dass das Loch so positioniert ist, dass der Thermosensor nach erfolgter Montage möglichst nicht zu sehen ist.

2. Schieben Sie den Haltebügel über den Thermosensor,

ziehen Sie die Schraube zur Fixierung des Thermo- sensors noch nicht an.

3. Stecken Sie den Thermosensor in das dafür gebohrte

Loch im Abgasrohr und führen Sie diesen bis zu Anschlag rein.

4. Verschieben Sie den Befestigungsbügel auf dem

Thermosensor bis er auf dem Abgasrohr aufliegt und

13markieren Sie dann die beiden Befestigungslöcher des Haltebügels mit einem geeigneten Stift. Ziehen Sie danach den Thermosensor und den Haltebügel wieder aus dem Abgasrohr heraus.

5. Bohren Sie an den zwei zuvor markierten Stellen 2 mm

Löcher zur Befestigung am Abgasrohr. HINWEIS Bei einem doppelwandigen Abgasrohr bohren Sie die Befestigungslöcher vorsichtig nur durch das äußere Rohr.

6. Befestigen Sie den Haltebügel am Abgasrohr indem Sie

ihn mit den zwei mitgelieferten Blechschrauben und den beiden soeben gebohrten Löcher verschrauben.

7. Führen Sie jetzt den Thermosensor durch den Halte-

bügel bis zum Anschlag und fixieren Sie ihn am Halte- bügel mit der seitlichen Schraube. Ziehen Sie nicht zu fest an, um den Thermosensor nicht zu beschädigen.

8. Verlegen Sie die Leitung bis zum Ofen-Sender.

9. Schließen Sie die Leitung des Thermosensors an den

Ofen-Sender an, die rot markierte Leitung an die Schraube Rot/ Red, die schwarz markierte Leitung an die Schraube Schwarz/ Black.

10. Auf der Rückseite des Ofen-Senders befindet sich eine

Wandhalterung. Diese kann nach unten geschoben und aus dem Ofen-Sender entnommen werden.

11. Entfernen Sie den Deckel des Ofen-Senders und legen

Sie die Batterien 2x AA polrichtig laut Beschriftung ein. Anschließend können Sie den Deckel wieder drauf schieben.

12. Suchen Sie sich eine geeignete Stelle zur Montage des

Ofen-Senders und verschrauben Sie die Wandhalterung des Senders an dem Montageort. Der Ofen-Sender sollte ein Mindestabstand zum Abgasrohr von 50 cm haben, damit der Ofen-Sender nicht durch Hitze zerstört werden kann. Des Weiteren sollte der Ofen-Sender nicht hinter einer Verkleidung montiert werden, hierdurch kann die Reichweite eingeschränkt werden. INBETRIEBNAHME Codierung Die Abluftsteuerung ist werkseitig codiert und muss bei der ersten Inbetriebnahme nicht zwangsläufig angelernt werden. Sollten Störungen und/ oder Fehlfunktionen auftreten, sollten Sie die nachfolgenden Schritte zur Codierung durchführen. Hierbei wird die Struktur der Abluftsteuerung neu angelegt. KURZANLEITUNG Werkseinstellungen: Reset-Taste drücken und halten (Abb. 7) nach ca. 1 Sek. ertönt 1x Beep und 4 grüne LED blinken nach weiteren 7 Sek. ertönt 3x Beep - Pause - 3 x Beep, Power LED wird stetig grün Reset/Lern-Taste auslassen, Gerät ist im Grundzustand

14Sensoren einlernen: (Alle einzulernenden Sensoren betriebsbereit) Kurz Reset-Taste an Zentrale drücken (Abb. 7) nach ca. 1 Sek. ertönt 1x Beep und 4 grüne LED blinken Nun wird am Sensor 1 die Lern-Taste kurz gedrückt Nach ca. 10 Sek. LED leuchtet konstant je nach Sensor Art (Fenster, Rollladen- Ofenkontakt) und bei ersten Sensor 1 x Beep und bei n Sensoren n x Beep Nach dem Beep Ton nächsten Sensor Set Button innerhalb 50 Sek. drücken. Nach dem letzten Sensor 50 Sek. warten, Zentrale geht in den Grundstatus und zeigt den jeweiligen Zustand der Sensoren an, Zentrale ist betriebsbereit. Logische Verknüpfung: Fenster geschlossen Fenster LED rot Fenster offen Fenster LED grün Ofen an Ofen LED rot Ofen aus Ofen LED grün Rollladen geschlossen Rollladen LED rot Rollladen offen Rollladen LED grün Relais schalten nur wenn: Nur mit Fensterkontakt: Fenster offen Mit Fenster und Ofenkontakt: Ofen aus Ofen an und Fenster offen Mit Fenster und Rollladen und Ofenkontakt: Ofen aus Ofen an, Fenster und Rollladen offen Werkseinstellungen der Zentrale Zum Löschen aller eingelernten Sender muss der Reset/Lern-Taste gedrückt werden und 10s gedrückt bleiben. Die Set-Routine wird mit einem einfachen (1 x Beep) akustischem Signal angezeigt und funktioniert ordnungsgemäß wenn alle LED’s grün blinken. Falls nur die Power-LED grün blinkt muss im jeden Fall der Table gelöscht werden, welches durch weiteres gedrückt halten des Reset-Taste initiiert wird. Die Zentrale antwortet mit 2 akustischen Signalen einer Pause und wieder 2 akustischen Signalen, und dem Rücksetzen der Power-LED in Grün stetig. Nach dieser Signalisierung den Reset-Button wieder loslassen. Der Sensortable sowie der dazugehörige Flashspeicher im Gerät sind nun gelöscht. Angezeigt wird dieses durch dauerhaftes Leuchten der POWER-LED. An den zugehörigen Sensor-LED`s sollte keines aufleuchten. Codierung Zum Einlernen der jeweiligen Sensoren werden die Schritte wie folgt benötigt: Das Pairing kann nun über kurzes Drücken des Reset/ Lern-Taste initiiert werden. Dies wird über ein kurzes akustisches Signal und einem Blinken aller LED`s in Grün angezeigt. Wenn nach 7 Sekunden die Prozedur nicht unterbrochen wurde kann das Einlernen beginnen. (Falls dies dennoch auftreten sollte, Taste erst wieder drücken, wenn die Routine wieder in Grundzustand ging). Nun werden die Sender einzeln gepaired.

15Hier wird der Set-Button des jeweiligen Sensors be- tätigt, dass vom Sensor mit rot-grünem Blinken retour- niert wird. (Das gleiche LED-Signal wird auch für das Ablaufen der SET Routine angezeigt) In ca. 10 Sekunden wird dann von der Zentrale an den LED`s angezeigt, welche Sensorart eingelernt wurde und gemäß der Anzahl der Sensoren die schon einge- lernt wurden ertönt noch einmal ein oder mehrere akustische Signale. Vorsicht: Eine Verundung der Sensoren wird erzeugt, indem ein Sensor mit dem UND-Jumper versehen wird und der darauffolgende muss ein ODER-Sensor sein. Ein Abschließen des Pairingvorganges mit einem UND oder ein darauffolgender Ofensensor erzeugt einen ERROR (dreimal kurz dreimal lang dreimal kurz) und retourniert die Zentrale in einen Factory Reset. Wenn dies geschehen ist, kann ein weiterer Sensor eingelernt oder gewartet werden, bis die Set-Routine ca. nach 50 Sekunden abläuft. Dies wird durch 2 aufeinander folgende akustische Triple-Signale und das Verändern der POWER-LED in stetiges grün und der korrespondierenden Sensor-LED in den jeweiligen Status angezeigt. Nun sollte das Abluftsystem funktion- stüchtig sein. Im Betrieb des Systems ist zu beachten, dass die Fenster- und Rollladensensoren den Status übergeben haben wenn sie nach ca. 5 Sekunden zweimal grün blinken. Wenn der jeweilige Sensor zweimal rot blinkt wurde der Status nicht hinreichend übertragen und es wird wiederum zyklisch alle 50 Sekunden gesendet, bis der Status übernommen wurde, dass wie vorher beschrieben bestätigt wird. Beim Ofensensor wird der Status alle 180 Sekunden abgefragt. Sollte sich der Status des Ofensensors ändern wird er gemäß der Routine die vorher beschrie- ben wurde an der Zentrale upgedatet. Die Zentrale entscheidet über die Freigabe der Relais, welche Sensoren eingelernt wurden und in welchem Zustand sie sind. Funktionsprüfung der Anlage (Beispiel AS-8020/30/40 und AS-F20 Fenster-Sender)

• Abluftgerät einschalten und Fenster öffnen. Am Sender blinkt die grüne Leuchtdiode kurz auf und am Empfän- ger leuchtet jetzt die grüne Leuchtdiode permanent. Das Abluftgerät wird eingeschaltet.

• Fenster schließen, Abluftgerät schaltet ab. Am Sender blinkt die rote Leuchtdiode kurz auf und am Empfänger leuchtet die rote Leuchtdiode permanent. Das Abluft- gerät wird ausgeschaltet.

• Ihre Anlage ist nach dieser Funktionsprüfung betriebs- bereit. Wiederholen Sie zu Ihrer Sicherheit diese Funktionsprüfung in regelmäßigen Abständen.

Status und Fehlermeldungen Varianten AS-8020 / AS-8030 / AS-8040 Status AS-8020 Fenster offen Fenster geschlossen Alle Batterie Warnung Batterie leer AS-8030 Fenster offen Fenster geschlossen Ofen-Sender

Fenster-Sender 1x langsam GN blinken Nach korrekter Rückmeldung 2x schnell blinken 1x langsam RT blinken Nach korrekter Rückmeldung 2x schnell blinken 3x schnell blinken, neuer Kommuni- kationsversuch. Zentrale nicht erreicht, beendet nach 3 Versuchen den Verbindungsaufbau

1x langsam GN blinken Nach korrekter Rückmeldung 2x schnell blinken 1x langsam RT blinken Nach korrekter Rückmeldung 2x schnell blinken Rollladen-Sender

Nicht vorhanden Zentrale (Akustisch)

Bei Fenster offen stetig GN mit blinkendem RT. Bei Fenster geschlossen blinkendes RT. LED Power blinkt RT. Blinkende Status LED Fenster RT LED Fenster stetig GN LED Fenster stetig RT Zentrale (Relais) Stromkreis geschlossen Stromkreis unterbrochen

Relais gemäß des Zustandes (siehe Fenster offen/zu) Stromkreis unterbrochen Stromkreis geschlossen Stromkreis unterbrochen, wenn Ofen anDE

Status Ofen aus Ofen an Alle Batterie Warnung Batterie leer AS-8040 Fenster offen Fenster geschlossen Ofen-Sender 1x langsam GN blinken Nach korrekter Rückmeldung 2x schnell blinken (3 Min. Abtastintervall) 1x langsam RT blinken Nach korrekter Rückmeldung 2x schnell blinken (3 Min. Abtastintervall)

3x schnell blinken, neuer Kommunikations- versuch. Zentrale nicht erreicht, beendet nach 3 Versuchen den Verbindungsaufbau

1x langsam GN blinken Nach korrekter Rückmeldung 2x schnell blinken 1x langsam RT blinken Nach korrekter Rückmeldung 2x schnell blinken Rollladen-Sender

Zentrale (Akustisch)

1x Beep wenn Fenster zu

Bei Ofen/Fenster an/ offen stetig GN mit blinkendem RT. Bei Ofen/Fenster aus/ geschlossen blinkendes RT. LED Power blinkt RT. Blinkende Status LED Ofen/Fenster RT LED Fenster stetig GN LED Fenster stetig RT Zentrale (Relais) Stromkreis geschlossen Stromkreis unterbrochen, wenn Fenster zu

Relais gemäß des Zustandes (siehe Fenster offen/zu) Stromkreis unterbrochen Stromkreis geschlossen Stromkreis unterbrochen, wenn Ofen an und Rollladen zuDE

Status Ofen aus Ofen an Rollladen offen Rollladen geschlossen Alle Batterie Warnung Batterie leer Ofen-Sender 1x langsam GN blinken Nach korrekter Rückmeldung 2x schnell blinken (3 Min. Abtastintervall) 1x langsam RT blinken Nach korrekter Rückmeldung 2x schnell blinken (3 Min. Abtastintervall)

3x schnell blinken, neuer Kommunikations- versuch. Zentrale nicht erreicht, beendet nach 3 Versuchen den Verbindungsaufbau

1x langsam GN blinken Nach korrekter Rückmeldung 2x schnell blinken 1x langsam RT blinken Nach korrekter Rückmeldung 2x schnell blinken

Zentrale (Akustisch)

1x Beep wenn Fenster zu

1x Beep wenn Rollladen zu

Bei Ofen an/Fenster offen/ Rollladen offen stetig GN mit blinkendem RT. Ansonsten blinkendes RT. LED POWER blinkt RT Blinkendes Status LED Ofen/ Fenster/ Rollladen RT Zentrale (Relais) Stromkreis geschlossen Stromkreis unterbrochen, wenn Fenster und Rollladen zu Stromkreis geschlossen Stromkreis unterbrochen, wenn Ofen an

Relais gemäß des Zustandes (siehe Fenster offen/zu) Stromkreis unterbrochenDE

Hinweise Unter Einwirkung von starken elektrischen, magne- tischen oder hochfrequenten Feldern (Entladungen, Mobiltelefonen, Funkanlagen, Handys, Mikrowellen) kann es zu Funktionsbeeinträchtigungen der Geräte (des Gerätes) kommen. CE Konformität Wir bestätigen die Konformität der Geräte nach der europäischen Richtlinie 89/336/EWG zur elektro- magnetischen Verträglichkeit sowie zu der Niederspan- nungsrichtlinie 73/23/EWG. Die Funkzulassung wird bescheinigt nach der EC R&TTE Direktive 1995/5/EC. Technische Daten Netzspannung (Zentrale): 230 V ~ , 50/60 Hz, ca. 2 W Schaltleistung: 1800 W, 8A, bei cos Phi=1 Funk-Reichweite: bis 50 m Funk-Frequenz: 868,350 MHz Schutzklasse: IP 20, nur für trockene Räume Batterien: (Fenster-Sender AS-F20): 1 x Größe CR2477 Batterien (Rolladen-Sensor AS-R40): 1 x Größe CR2477 Batterien (Ofen-Sender AS-T30): 2 x Größe AA/Mignon/LR6 Alkaline

2 JAHRE BESCHRÄNKTE GARANTIE

Es wird für die Dauer von 2 Jahren ab Kaufdatum ge- währleistet, dass dieses Produkt frei von Defekten in den Materialien und in der Ausführung ist. Dies trifft nur zu, wenn das Gerät in üblicher Weise benutzt wird und regelmäßig instandgehalten wird. Die Verpflichtungen dieser Garantie werden auf die Reparatur oder den Wiedereinbau irgendeines Teils des Gerätes begrenzt und gelten nur unter der Bedingung, dass keine unbefugten Veränderungen oder versuchte Reparaturen vorgenommen wurden. Ihre gesetzlichen Rechte als Kunde werden in keiner Weise durch diese Garantie beeinträchtigt. Bitte beachten Sie! Es besteht kein Anspruch auf Garantie in u. a. folgenden Fällen:

• leere Batterien oder defekte Akkus

• falsche Codierung/Kanalwahl

• Störungen durch andere Funkanlagen (z.B. Handybetrieb)

• Fremdeingriffe/-wirkungen

• Mechanische Beschädigungen

• Feuchtigkeitsschäden

• Kein Garantie-Nachweis (Kaufbeleg) Haftungsbeschränkung Der Hersteller ist nicht für den Verlust oder die Beschä- digung irgendwelcher Art einschließlich der beiläufigen oder Folgeschäden haftbar, die direkt oder indirekt aus der Störung dieses Produktes resultieren. Änderungen ohne Ankündigung vorbehalten. Im Rah- men unserer Produktpflege und Geräteoptimierung kann der Inhalt von den Verpackungsangaben abweichen.DE

Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nicht- beachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Verwenden Sie dieses Produkt nicht in Krankenhäu- sern oder sonstigen medizinischen Einrichtungen. Obwohl dieses System nur relativ schwache Funksig- nale aussendet, könnten diese dort zu Funktions- störungen von lebenserhaltenden Systemen führen. Gleiches gilt möglicherweise in anderen Bereichen. Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Keine eigenen Reparaturversuche durchführen! Zerlegen Sie das Produkt nicht! Es besteht die Ge- fahr eines lebensgefährlichen elektrischen Schlages! Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden. Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume). Vermeiden Sie das Feucht- oder Nasswerden des Geräts. In gewerblichen Einrichtungen sind die Unfallverhü- tungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben. Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. Diese Bedienungsanleitung ist eine Publikation der Protector GmbH An den Kolonaten 37 D-26160 Bad Zwischenahn Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.22
