BEDIENUNGSANLEITUNG 03605 Maxxmee

Auf der vorderen und hinteren Ausklappseite fi ndest du alle Abbildun-gen, auf die in dieser Gebrauchsanleitung verwiesen wird. Klappe diese Seiten vor dem Lesen der Gebrauchsanleitung auf. WICHTIGE HINWEISE! UNBEDINGT AUFBEWAHREN!

DS Produkte GmbH · Am Heisterbusch 1 · 19258 Gallin · Deutschland ✆ [phone]

Anruf in das deutsche Festnetz zum Tarif deines Anbieters. KUNDENSERVICE IMPORTEUR

DS Produkte GmbH · Am Heisterbusch 1 · 19258 Gallin · Germany ✆ [phone]

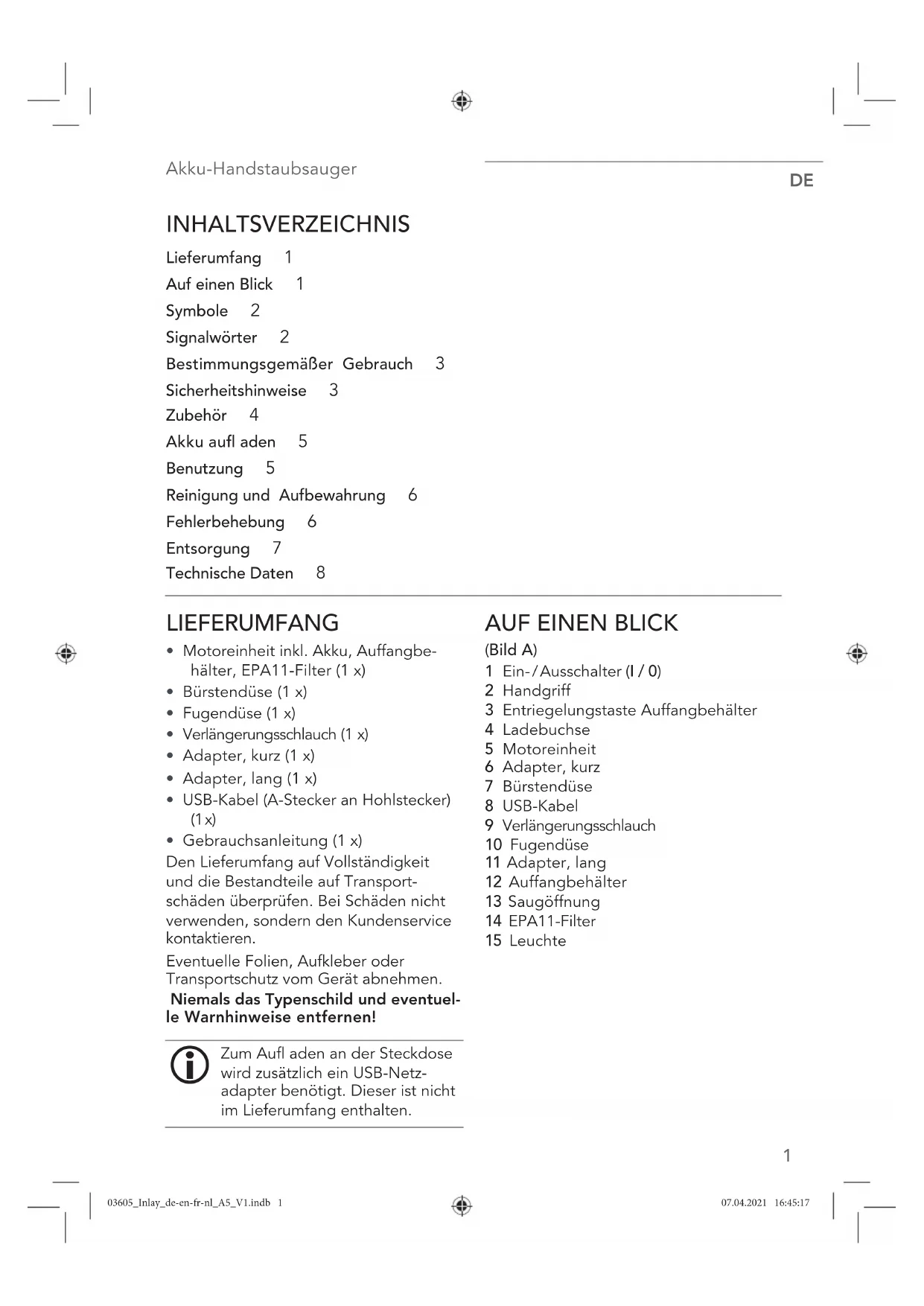

INHALTSVERZEICHNIS Lieferumfang 1 Auf einen Blick 1 Symbole 2 Signalwörter 2 Bestimmungsgemäßer Gebrauch 3 Sicherheitshinweise 3 Zubehör 4 Akku aufl aden 5 Benutzung 5 Reinigung und Aufbewahrung 6 Fehlerbehebung 6 Entsorgung 7 Technische Daten 8 LIEFERUMFANG

• Motoreinheit inkl. Akku, Auffangbe- hälter, EPA11-Filter (1 x)

• Verlängerungsschlauch (1 x)

• Gebrauchsanleitung (1 x) Den Lieferumfang auf Vollständigkeit und die Bestandteile auf Transport- schäden überprüfen. Bei Schäden nicht verwenden, sondern den Kundenservice kontaktieren. Eventuelle Folien, Aufkleber oder Transportschutz vom Gerät abnehmen. Niemals das Typenschild und eventuel- le Warnhinweise entfernen!

Zum Aufl aden an der Steckdose wird zusätzlich ein USB-Netz- adapter benötigt. Dieser ist nicht im Lieferumfang enthalten.

(Bild A) 1 Ein- / Ausschalter (I / 0) 2 Handgriff 3 Entriegelungstaste Auffangbehälter 4 Ladebuchse 5 Motoreinheit 6 Adapter, kurz 7 Bürstendüse 8 USB-Kabel 9 Verlängerungsschlauch 10 Fugendüse 11 Adapter, lang 12 Auffangbehälter 13 Saugöffnung 14 EPA11-Filter 15 Leuchte 03605_Inlay_de-en-fr-nl_A5_V1.indb 103605_Inlay_de-en-fr-nl_A5_V1.indb 1 07.04.2021 16:45:1707.04.2021 16:45:17DE

SYMBOLE Gefahrenzeichen: Diese Sym- bole zeigen mögliche Gefah- ren an. Die dazugehörenden Sicherheits hinweise aufmerk- sam lesen und befolgen. Ergänzende Informationen Gebrauchsanleitung vor Benut- zung lesen! Gleichstrom Schutzklasse III SIGNALWÖRTER Signalwörter bezeichnen Gefährdungen bei Nichtbeachtung der dazugehörigen Hinweise. GEFAHR – hohes Risiko, hat schwere Verletzung oder Tod zur Folge WARNUNG – mittleres Risiko, kann schwere Verletzung oder Tod zur Folge haben VORSICHT – niedriges Risiko, kann ge- ringfügige oder mäßige Verletzung zur Folge haben HINWEIS – kann Risiko von Sachschäden zur Folge haben Liebe Kundin, lieber Kunde, wir freuen uns, dass du dich für den MAXXMEE Akku-Handstaubsauger entschieden hast. Egal ob Krümel auf der Tastatur, Fussel auf dem Sofa oder verschütteter Kaffee auf dem Küchentisch – mit der extra Fugendüse, der Bürstendüse und dem fl exiblen Verlängerungsschlauch eignet sich das handliche Kraftpaket für diverse Einsatzbe- reiche. Der Auffangbehälter und EPA11-Filter sind abnehmbar und lassen sich so einfach reinigen. Knapp 20 Minuten kannst du durchgehend saugen, bevor du ihn einfach und unkompliziert per USB-Kabel wieder aufl aden kannst. Solltest du Fragen zum Gerät sowie zu Ersatz- / Zubehörteilen haben, kontaktiere den Kundenservice über unsere Website: www.dspro.de/kundenservice Wir wünschen dir viel Freude an deinem MAXXMEE Akku-Handstaub sauger. Informationen zur Gebrauchsanleitung Lies vor dem ersten Gebrauch des Gerätes diese Gebrauchsanleitung sorgfältig durch und bewahre sie für spätere Fragen und weitere Nutzer auf. Sie ist ein Be- standteil des Gerätes. Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser Gebrauchsanleitung nicht beachtet werden. 03605_Inlay_de-en-fr-nl_A5_V1.indb 203605_Inlay_de-en-fr-nl_A5_V1.indb 2 07.04.2021 16:45:3207.04.2021 16:45:32Akku-Handstaubsauger

BESTIMMUNGSGEMÄßER GEBRAUCH ■ Dieses Gerät ist zum Aufsaugen von herkömmlichem Hausstaub und geringen Flüssigkeitsmengen vorge- sehen. Auf keinen Fall folgende Dinge aufsaugen: ○ glühende Asche, Zigaretten- kippen, Streichhölzer etc. ○ brennbare oder entzündliche Stoffe ○ sehr feinen Staub (z. B. Beton- staub), Asche oder Toner ○ spitze, harte Gegenstände, z. B. größere Glassplitter ■ Das Gerät ist für den privaten Ge- brauch, nicht für eine gewerbliche Nutzung bestimmt. ■ Das Gerät nur wie in der Gebrauchs- anleitung beschrieben nutzen. Jede weitere Verwendung gilt als bestim- mungswidrig. ■ Von der Gewährleistung ausge- schlossen sind alle Mängel, die durch unsachgemäße Behandlung, Beschädigung oder Reparaturversu- che entstehen. Dies gilt auch für den normalen Verschleiß. SICHERHEITSHINWEISE GEFAHR – Stromschlaggefahr ■ Das USB-Kabel niemals in Wasser oder andere Flüssigkeiten eintauchen und sicherstellen, dass es nicht ins Wasser fallen oder nass werden kann. ■ Sollte das Gerät ins Wasser fallen, während es an das Stromnetz ange- schlossen ist, sofort den USB-Netzad- apter aus der Steckdose ziehen! Erst danach das Gerät aus dem Wasser ziehen. ■ Das Gerät und die Anschlussleitung niemals mit feuchten Händen berüh- ren, wenn diese Komponenten an das Stromnetz angeschlossen sind. ■ Bei Schäden / Störungen das Gerät sofort ausschalten. Das Gerät nicht benutzen, wenn es beschädigt ist. ■ Keine Veränderungen am Gerät vor- nehmen. Die Leuchte kann nicht aus- getauscht werden. Das Gerät darf nur durch den Hersteller, Kundenservice oder eine ähnlich qualifi zierte Person (z. B. Fachwerkstatt) auseinanderge- nommen und / oder repariert werden, um Gefährdungen zu vermeiden. ■ Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Reinigen stets vom Netz zu trennen. WARNUNG – Verletzungs- gefahr! ■ Kinder und Tiere von Verpackungs- material fernhalten. Es besteht Ersti- ckungsgefahr. ■ Sicherstellen, dass das USB-Kabel stets außer Reichweite von Klein- kindern und Tieren ist. Es besteht Strangulationsgefahr. ■ Das Gerät ist kein Spielzeug! Kinder und Tiere mit dem Gerät nicht unbeaufsichtigt lassen. Es besteht Verletzungsgefahr durch falsche Benutzung. ■ Tiere, Haare, Schmuck, weite Klei- dung, Finger und alle übrigen Kör- perteile von den Düsen des Gerätes fernhalten. ■ Sollte der Akku auslaufen, Kontakt von Haut, Augen und Schleimhäuten mit der Batteriesäure vermeiden. Es besteht Verätzungsgefahr. Sollte es doch zum Kontakt mit Batteriesäure 03605_Inlay_de-en-fr-nl_A5_V1.indb 303605_Inlay_de-en-fr-nl_A5_V1.indb 3 07.04.2021 16:45:3307.04.2021 16:45:33DE

kommen, die betroffenen Stellen sofort mit reichlich klarem Wasser ausspülen und umgehend medizini- sche Hilfe in Anspruch nehmen. WARNUNG – Gefahr durch Akkus ■ Es darf keine Flüssigkeit in das Ge- häuse (mit Ausnahme des Auffang- behälters) eindringen, da dies einen Kurzschluss verursachen kann. Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen! Sollte Flüssigkeit eingedrungen sein, das Gerät nicht benutzen und vor erneuter Inbetriebnahme in einer Fachwerkstatt überprüfen lassen. ■ Das Gerät hat einen eingebauten Akku. Es darf nicht ins Feuer ge- worfen oder hohen Temperaturen über +40 °C ausgesetzt werden. Nicht längere Zeit direkter Sonnen- einstrahlung aussetzen. Den Akku nicht auseinandernehmen! Keine schweren Gegenstände auf das Gerät stellen. Der Akku könnte sich entzün- den oder explodieren. Das Gerät mit eingebautem Akku nicht in einem Fahrzeug aufbewahren, wo es extre- men Temperaturen ausgesetzt sein könnte. ■ Das Gerät vor lang anhaltender Feuchtigkeit schützen. Nicht in Räumen mit hoher Luftfeuchtigkeit verwenden, aufl aden oder lagern. ■ Soll das Gerät für die Reinigung eines PKWs genutzt werden, darauf achten, dass das Gerät keinem Regen oder Feuchtigkeit ausgesetzt wird. ■ Das Gerät nicht verwenden, wenn der Akku ausgelaufen ist. WARNUNG – Brandgefahr! ■ Das Gerät nicht in der Nähe von leicht entzündbaren Materialien (Gar- dinen, Textilien, etc.) aufl aden. ■ Das Gerät während des Betriebes und Ladens nicht abdecken, um einen Gerätebrand zu vermeiden. Nichts in die Lüftungsöffnungen des Gerätes stecken und darauf achten, dass sie nicht verstopft sind. HINWEIS – Risiko von Material- und Sachschäden ■ Nur in geschlossenen Räumen aufl a- den und lagern. ■ Das Gerät nur benutzen, wenn es vollständig und korrekt zusammen- gebaut ist! Der Filter muss einge- setzt und unbeschädigt sein! Würde Schmutz in das Innere der Motorein- heit gelangen, könnte es zum Motor- schaden kommen. ■ Nur Original-Zubehörteile des Herstellers verwenden, um die Funktions weise des Gerätes nicht zu beeinträchtigen und eventuelle Schäden zu verhindern. ■ Darauf achten, dass das USB-Kabel nicht gequetscht, geknickt oder über scharfe Kanten gelegt wird und nicht mit heißen Flächen in Berührung kommt. ■ Das Gerät von der Stromquelle trennen, wenn während des Ladens ein Fehler auftritt oder vor einem Gewitter. ■ Das Gerät schützen vor: Stößen, Minus temperaturen, Temperatur- schwankungen und langanhaltender Feuchtigkeit. ZUBEHÖR Bürstendüse Die Bürstendüse(7) eignet sich zum Ent- stauben aller unebenen Gegenstände, Möbel, Lampenschirme, Bilderrahmen, Tastaturen, Bücher etc.sowie für die Reinigung von Polstern aller Art (z. B. von Sofas, Autositzen etc.). 03605_Inlay_de-en-fr-nl_A5_V1.indb 403605_Inlay_de-en-fr-nl_A5_V1.indb 4 07.04.2021 16:45:3307.04.2021 16:45:33Akku-Handstaubsauger

Fugendüse Die Fugendüse(10) eignet sich für schwer erreichbare Stellen, wie Ecken, Fugen oder Nischen. Polsterungen und alle Ecken und Winkel, die mit anderen Düsen nicht erreicht werden können. Verlängerungsschlauch Der Verlängerungsschlauch(9) wird zusammen mit den beiden Adaptern (6,

11) für die bessere Erreichbarkeit von

Decken und Ecken verwendet. Er kann zudem mit der Bürsten- und Fugendüse verwendet werden.

Die Fugendüse sowie die Adapter können für das Aufsaugen von geringen Flüssigkeitsmengen verwendet werden. AKKU AUFLADEN Beachten! ■ Darauf achten, dass das USB-Kabel keine Stolpergefahr darstellt. ■ Nicht an einem Computer aufl aden, da dieser aufgrund des hohen Lade- stroms beschädigt werden könnte. ■ Den USB-Netzadapter an eine vor- schriftsmäßig installierte Steckdose anschließen. Diese muss gut zugäng- lich sein, damit die Netzverbindung schnell getrennt werden kann. Den Akku vor dem ersten Gebrauch, oder wenn das Gerät lange Zeit nicht be- nutzt wurde, vollständig aufl aden, damit er die volle Kapazität erreicht. Ansonsten muss der Akku geladen wer- den, wenn sich das Gerät nicht einschal- ten lässt.

1. Den Hohlstecker des USB-Kabels(8)

in die Ladebuchse(4) stecken und den A-Stecker mit einem passenden USB-Netzadapter verbinden.

2. Den Netzadapter an eine Steckdose

anschließen. Die Ladekontrollleuchteim A-Stecker leuchtet rot und der Akku wird gela- den. Wenn die Ladekontrollleuchte grün leuchtet, ist der Akku voll aufgeladen. BENUTZUNG Beachten! ■ Vergewissern, dass auf der zu reini- genden Fläche keine größeren, scharfen Gegenstände liegen. ■ Die MAX-Markierung des Auffangbe- hälters beachten. Sollte während der Benutzung die Markierung erreicht sein, den Auffangbehälter leeren. Den Auffangbehälter nach jedem Ge- brauch leeren und säubern. Auch die Filter müssen regelmäßig gereinigt werden, um eine Überlastung des Motors zu vermeiden. ■ Das Gerät nach jeder gereinigten Fläche abschalten, damit erhöht sich deutlich die Betriebszeit pro Akku- ladung. Nach dem Gebrauch Akku aufl aden.

1. Eine Düse auswählen (siehe Kapitel

„Zubehör“) und in die Saugöff- nung(13) stecken. Für eine längere Reichweite den Verlängerungs- schlauch(9) dazwischen stecken.

Der lange Adapter (11) wird in die Saugöffnung gesteckt. Der kurze Adapter (6) fungiert als Düse oder als Zwischenstück, um Bürsten- (7) oder Fugendüse (10) auf den Ver- längerungsschlauch aufzusetzen.

2. Um das Gerät einzuschalten, den

Ein- / Ausschalter (1) auf die PositionI schieben. Die Leuchte (15) schaltet sich ein und der Saugvorgang startet. 03605_Inlay_de-en-fr-nl_A5_V1.indb 503605_Inlay_de-en-fr-nl_A5_V1.indb 5 07.04.2021 16:45:3507.04.2021 16:45:35DE

3. Die Düse über die zu reinigende

4. Um das Gerät auszuschalten, den

Ein- / Ausschalter auf die Position 0 schieben.

5. Für eine optimale Leistung des

Gerätes den Auffangbehälter nach jeder Benutzung leeren und ggf. reinigen (siehe nächstes Kapitel). REINIGUNG UND AUFBEWAHRUNG Beachten! ■ Zum Reinigen keine scharfen oder scheuernden Reinigungsmittel ver- wenden. Sie können die Oberfl ächen beschädigen.

Mit der Zeit kann sich der Filter verfärben. Dies ist normal und beeinträchtigt nicht die Funktio- nalität.

1. Zubehör abnehmen, wenn es sich am

2. Die Entriegelungstaste (3) drücken

und den Auffangbehälter(12) von der Motoreinheit (5) abnehmen.

3. Den EPA11-Filter (14) herausnehmen.

4. Den Auffangbehälter über einem

geöffneten Mülleimer bzw. einem Abfl uss entleeren.

5. Den EPA11-Filter ausklopfen und ggf.

mit einer weichen Bürste säubern. Er kann auch mit klarem Wasser aus- gespült werden, muss aber vor dem Zusammensetzen vollständig trocken sein!

6. Den Auffangbehälter bei Bedarf

feucht auswischen und abtrocknen oder an der Luft trocknen lassen. Niemals nasse oder feuchte Kompo- nenten zusammenbauen!

7. Wenn alle Komponenten trocken

sind, den EPA11-Filter in den Auf- fangbehälter einsetzen und diesen wieder auf die Motoreinheit aufset- zen. Er muss hörbar einrasten.

8. Haare und Fussel vom verwendeten

9. Das Gerät und Zubehör an einem

kühlen, trockenen, vor direkter Sonneneinstrahlung geschützten Ort und außerhalb der Reichweite von Kindern und Tieren aufbewahren.

Um eine Tiefenentladung des Akkus zu vermeiden, diesen bei längerem Nichtgebrauch alle 3Monate aufl aden. FEHLERBEHEBUNG Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen, ob ein Prob- lem selbst behoben werden kann. Lässt sich mit den nachfolgenden Schritten das Problem nicht lösen, den Kundenser- vice kontaktieren. Nicht versuchen, ein elektrisches Gerät selbst zu reparieren! Der Akku wird nicht geladen. Die Kontrollleuchte leuchtet nicht. Das USB-Kabel (8) ist nicht richtig mit dem Gerät oder dem USB-Netzadapter verbunden. ► Die Verbindung prüfen und korrigieren. Der USB-Netzadapter steckt nicht richtig in der Steckdose. ► Den Sitz korrigieren. Die Steckdose ist defekt. ► Eine andere Steckdose probieren. Das Gerät startet nicht. Der Akku ist leer. ► Den Akku aufladen. 03605_Inlay_de-en-fr-nl_A5_V1.indb 603605_Inlay_de-en-fr-nl_A5_V1.indb 6 07.04.2021 16:45:3507.04.2021 16:45:35Akku-Handstaubsauger

Die Saugleistung ist zu schwach. Der Akku ist schwach. ► Den Akku aufladen. Der Auffangbehälter (12) ist zu voll. ► Den Auffangbehälter leeren. Der EPA11-Filter (14) ist verschmutzt. ► Den Filter reinigen. Die Saugöffnung (13), die Düse(7, 10) oder der Verlängerungsschlauch(9) ist verstopft. ► Das Gerät ausschalten und die Ver- stopfung entfernen. Die Schmutzpartikel sind zu groß oder zu schwer. ► Das Gerät ausschalten und Schmutz- partikel mit der Hand entfernen. Seltsamer Geruch Das Gerät wird zum ersten Mal verwendet. ► Beim ersten Gebrauch des Gerätes ist ein Neugeruch normal, mit der Zeit verschwindet er. ENTSORGUNG Das Verpackungsmaterial um- weltgerecht entsorgen und der Wertstoffsammlung zuführen. Akku vor der Entsorgung des Gerätes entnehmen und getrennt vom Gerät an entsprechenden Sammelstellen entsorgen. Dieses Gerät unterliegt der euro- päischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE). Das Gerät nicht über den normalen Hausmüll, sondern um- weltgerecht über einen behördlich zugelassenen Entsorgungsbetrieb entsorgen. Akku ausbauen Beachten! ■ Das Gerät darf beim Entnehmen / Ein- setzen des Akkus nicht an das Strom- netz angeschlossen sein. ■ Der Akku darf nicht auseinander genommen, ins Feuer geworfen, in Flüssigkeiten getaucht oder kurzge- schlossen werden. ■ Den Akku auf keinen Fall öffnen! Um den Akku aus dem Gerät zu entneh- men, wie folgt vorgehen:

1. Die Entriegelungstaste (3) drücken

und den Auffangbehälter(12) von der Motoreinheit (5) abnehmen.

2. Die sechs Schrauben an der Motor-

einheit mit einem Schraubendreher lösen (BildB).

3. Die Gehäusehälften voneinander

4. Das Akkupack herausnehmen

5. Die Kabel mit einer Zange durchtren-

6. Das Akkupack entsprechend der

TECHNISCHE DATEN Artikelnummer: 03605 ID Gebrauchsanleitung: Z 03605 M DS V1 0421 uh Gerät Modellnummer: YF131B Spannungsversorgung: 7,4 V DC (Li-Ion Akku; 2 000 mAh) Leistung: 67 W Akku-Ladedauer: 4 Stunden Akku-Betriebsdauer: ca. 18 Minuten (bei voll aufgeladenem Akku) Schutzklasse: III Benötigter Netz adapter: 5 V und ≥1000 mA Alle Rechte vorbehalten. 03605_Inlay_de-en-fr-nl_A5_V1.indb 803605_Inlay_de-en-fr-nl_A5_V1.indb 8 07.04.2021 16:45:3607.04.2021 16:45:36Cordless Handheld Vacuum Cleaner
