Marke	Emerio
Modell	FN114224
Produkttyp	Tischventilator
Versorgungsspannung	220-240 V ~ 50-60 Hz
Nennleistung	40 W (gemessener Verbrauch 41,5 W)
Anzahl der Geschwindigkeitsstufen	3 (Aus, Niedrig, Mittel, Hoch)
Oszillationsfunktion	Ja, Druckknopf
Neigung verstellbar	Ja, durch Druck auf das Gitter
Schutzgitter	Vorne und hinten, mit Befestigungsring
Maximaler Luftstrom	65,26 m³/min
Schallleistungspegel	53,78 dB(A)
Servicewert	1,57 (m³/min)/W
Stromverbrauch im Standby	0 W
Maximale Luftgeschwindigkeit	2,09 m/s
Wartung	Vor Reinigung Netzstecker ziehen; feuchtes Tuch; Staubsauger für Gitter
Sicherheit	Nicht eintauchen; keine Gegenstände einführen; nur mit Gittern verwenden
Garantie	2 Jahre ab Kaufdatum
Kundendienst	[phone] / [e-mail]
Hersteller	Emerio Deutschland GmbH, Lerchenweg 3, 40789 Monheim am Rhein, Deutschland
Umweltnormen	WEEE-Richtlinie 2012/19/EU; Ökodesign-Verordnung (EU) Nr. 206/2012

Häufig gestellte Fragen - FN114224 Emerio

Wie baue ich den Emerio FN114224 Ventilator zusammen?

Bauen Sie zuerst den Sockel zusammen: Führen Sie das Netzkabel in die Öffnung des Sockels ein und befestigen Sie dann die vertikale Säule. Bauen Sie dann den Kopf zusammen: Entfernen Sie die Schrauben des Propellers und des Gitters, setzen Sie das hintere Gitter ein und befestigen Sie es, dann den Propeller, indem Sie den Schlitz mit dem Stift ausrichten, und schließlich das vordere Gitter mit dem Befestigungsring. Überprüfen Sie, ob sich der Propeller frei dreht.

Wie reinige ich den Ventilator?

Schalten Sie das Gerät aus und ziehen Sie vor der Reinigung den Netzstecker. Reinigen Sie die Außenseite mit einem feuchten Tuch, ohne das Gerät einzutauchen. Für die Gitter verwenden Sie eine trockene Bürste oder einen Staubsauger, um den Staub zu entfernen. Verwenden Sie niemals Wasser direkt am Motor.

Was tun, wenn sich der Ventilator nicht einschaltet?

Überprüfen Sie zuerst, ob das Netzkabel ordnungsgemäß an eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass nur eine Geschwindigkeitstaste gedrückt ist (0 für Aus, 1/2/3 für die Geschwindigkeiten). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich den Ventilator den ganzen Tag durchgehend verwenden?

Ja, der Ventilator ist für den Dauerbetrieb ausgelegt. Lassen Sie ihn jedoch nie unbeaufsichtigt und richten Sie ihn nicht über längere Zeit auf Personen, um Unbehagen zu vermeiden.

Wie aktiviere oder deaktiviere ich die Oszillation?

Drücken Sie den Oszillationsknopf nach unten, um die Oszillation zu aktivieren, und nach oben, um sie zu stoppen. Die Oszillation dreht den Ventilatorkopf von links nach rechts.

Der Ventilator macht ein ungewöhnliches Geräusch, was tun?

Überprüfen Sie, ob der Propeller blockiert ist und sich frei dreht. Stellen Sie sicher, dass die Gitter gut befestigt sind. Wenn das Geräusch anhält, ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst.

Kann ich die Gitter zur Reinigung demontieren?

Ja, aber nur nachdem Sie das Gerät vom Netz getrennt haben. Entfernen Sie den Befestigungsring und trennen Sie dann das vordere Gitter ab. Sie können die Gitter separat reinigen. Bauen Sie sie dann sorgfältig wieder zusammen, indem Sie der Anleitung in der Bedienungsanleitung folgen.

Wie lange ist die Garantiezeit?

Die Garantie beträgt 2 Jahre ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg auf. Schäden durch unsachgemäße Verwendung oder nicht autorisierte Reparaturen sind nicht abgedeckt.

Kann der Ventilator im Freien verwendet werden?

Nein, der Ventilator ist nur für den Innenbereich bestimmt. Verwenden Sie ihn nicht im Freien, da Feuchtigkeit und übermäßiger Staub ihn beschädigen könnten.

Wie entsorge ich den Ventilator am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Gemäß der WEEE-Richtlinie 2012/19/EU geben Sie es an einer Sammelstelle für Recycling ab oder wenden Sie sich an Ihren Händler für weitere Informationen.

BEDIENUNGSANLEITUNG FN114224 Emerio

Tischventilator (DE)

Bedienungsanleitung – German....- 7 -

Mode d'emploi – French ...... - 13 -

Bruksanvisning – Swedish ...... - 19 -

Supplier: Emerio Deutschland GmbH

Lerchenweg 3

40789 Monheim am Rhein

Deutschland

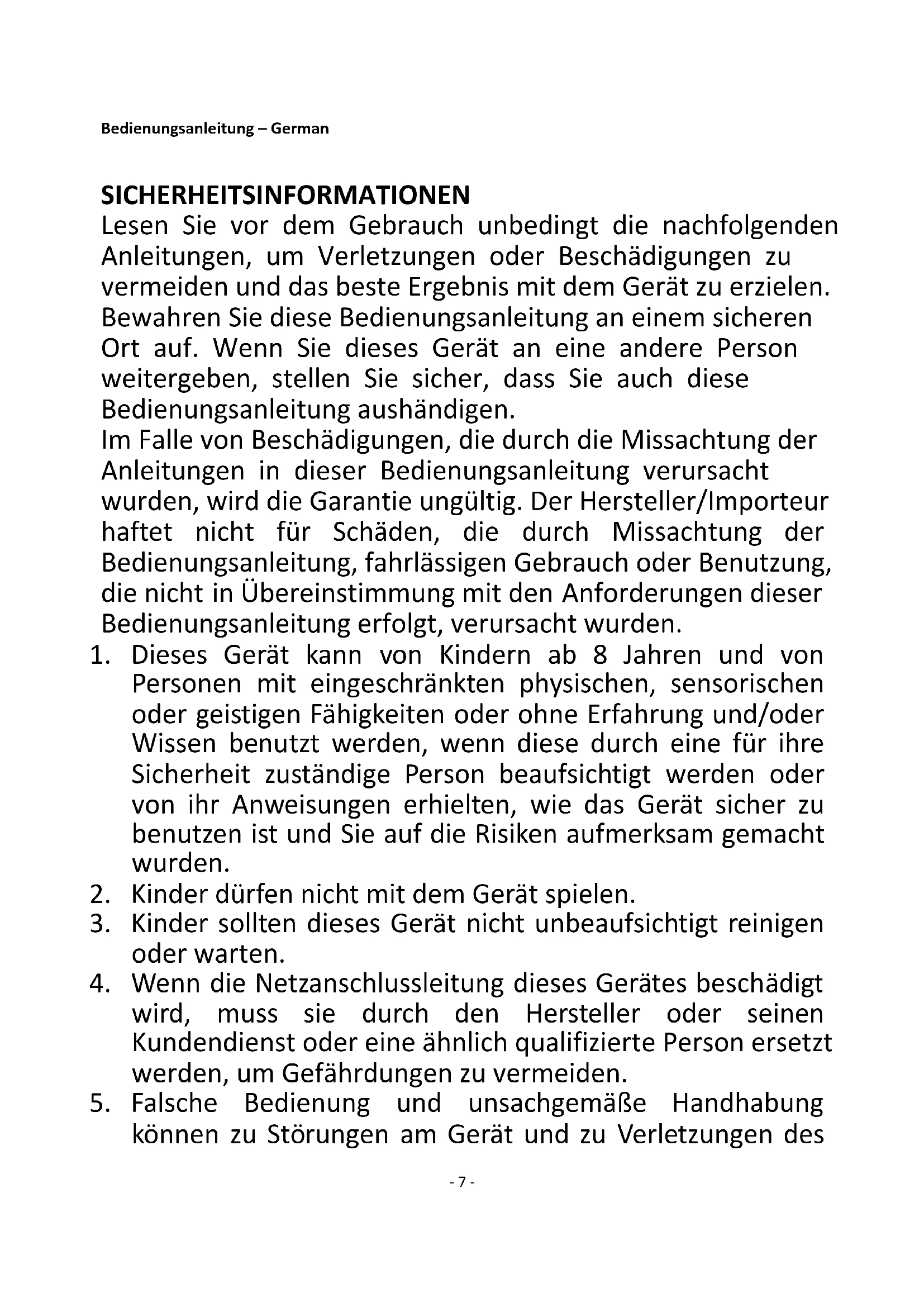

SICHERHEITSINFORMATIONEN

Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Anleitungen, um Verletzungen oder Beschädigungen zu vermeiden und das beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie dieses Gerät an eine andere Person weitergeben, stellen Sie sicher, dass Sie auch diese Bedienungsanleitung aushändigen.

Im Falle von Beschädigungen, die durch die Missachtung der Anleitungen in dieser Bedienungsanleitung verursacht wurden, wird die Garantie ungültig. Der Hersteller/Importeur haftet nicht für Schäden, die durch Missachtung der Bedienungsanleitung, fahrlässigen Gebrauch oder Benutzung, die nicht in Übereinstimmung mit den Anforderungen dieser Bedienungsanleitung erfolgt, verursacht wurden.

1. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und/oder Wissen benutzt werden, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät sicher zu benutzen ist und Sie auf die Risiken aufmerksam gemacht wurden.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen oder warten.
4. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
5. Falsche Bedienung und unsachgemäße Handhabung können zu Störungen am Gerät und zu Verletzungen des

Benutzers führen.

1. Es kann keine Haftung für mögliche Schäden übernommen werden, die durch unsachgemäßen Gebrauch oder falsche Handhabung verursacht werden.

2. Tauchen Sie das Gerät und den Netzstecker nicht in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr durch Stromschlag! Wenn das Gerät oder der Stecker nass geworden ist, ziehen Sie umgehend den Stecker und lassen Sie das Gerät vor dem nächsten Gebrauch von einem Fachmann überprüfen.

3. Benutzen Sie das Gerät nicht, wenn das Netzkabel oder der Netzstecker sichtbare Schäden aufweisen und wenn das Gerät auf den Boden gefallen ist oder anderweitig beschädigt wurde. Bringen Sie das Gerät in solchen Fällen zur Überprüfung und evtl. Reparatur in eine Fachwerkstatt.

4. Ziehen Sie niemals den Stecker des Netzkabels mit nassen Händen oder durch Ziehen am Netzkabel aus der Steckdose.

5. Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hängt oder eingeklemmt wird.

6. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie es vor Spritzern.

7. Halten Sie das Gerät von heißen Objekten (z. B. Herdplatten) und offenen Flammen fern.

8. Bewahren Sie das Gerät und sein Netzkabel außerhalb des Zugriffs von Kindern unter 8 Jahren auf.

9. Stellen Sie das Gerät auf einen geraden, trockenen und hitzebeständigen Untergrund.

10. Lassen Sie das Gerät niemals unbeaufsichtigt, während es sich im Betrieb befindet.

11. Lagern oder verwenden Sie das Gerät nicht im Freien.

12. Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern (in seiner Verpackung) auf.

13. Führen Sie niemals Finger oder andere Objekte durch die

Schutzgitter des Ventilators während dieser sich im Betrieb befindet.

1. Benutzen Sie das Gerät niemals solange die Schutzgitter des Ventilators nicht angebracht sind - dies kann zu schweren Verletzungen führen.

2. Das Gerät muss vor Gebrauch vollständig zusammengebaut sein.

3. Achten Sie auf lange Haare! Diese können sich aufgrund der Luftturbulenzen im Ventilator verfangen.

4. Richten Sie den Luftstrom nicht für längere Zeit auf Personen.

5. Vergewissern Sie sich, dass der Ventilator vom Stromnetz getrennt ist, bevor Sie das Schutzgitter abnehmen!

BESCHREIBUNG DER TEILE

1. Spanning
2. Vorderer Lüfterschutz
3. Flügelradschraube
4. Flügelrad
5. Lüfterschutzschraube
6. Lüfterschutz hinten
7. Motorwelle
8. Wellenzapfen
9. Schwenkschalter
10. Drehzahltasten
11. Standbein
12. Standfuß
13. Netzkabel

1. Montage des Standfußes

Stecken Sie das Netzkabel (13) durch die Öffnung im Standfuß (12). Richten Sie die Unterseite des Standbeins (11) an der Öffnung im Standfuß aus und drehen Sie ihn, um die Verbindung zu fixieren. Führen Sie das Netzkabel durch die Nut am Rand des Standfußes.

2. Komplettes Gerät montieren

• Die Schrauben am Flügelrad (3) und am Lüfterschutz (5) von der Spindel der Motorwelle (7) abmontieren.
- Zum Anbringen des hinteren Lüfterschutzes (6) die Führungsstifte an der richtigen Stelle ansetzen. Den Lüfterschutz mit der Befestigungsschraube (5) am Motorgehäuse anschrauben.
- Zur Montage des Flügelrads (4) an der Motorwelle die Aussparung mit dem Wellenzapfen (8) fluchten lassen. Zum Montieren des Flügelrads die Befestigungsschraube (3) gegen den Uhrzeigersinn festschrauben. Das Lüfterrad mit der Hand drehen, um zu kontrollieren, ob es sich ungehindert dreht.
- Den vorderen Lüfterschutz (2) auf den Lüfterschutz hinten (6) setzen und mit dem Spannring (1) fixieren. Achten Sie darauf, dass der Spannring korrekt auf dem Rand der Schutzabdeckungen des Ventilators sitzt. Die Schraube am Spannring anziehen.

BEDIENUNGSANWEISUNGEN

1. Stecken Sie das Netzkabel in eine geeignete Steckdose.
2. Schwenkbetrieb: Um die Schwenkbewegung des Lüfters einzuschalten, den Schwenkschalter (9) drücken. Erneut den Schwenkschalter betätigen, um die Schwenkbewegung des Lüfters zu unterbrechen.
3. Der Lüfter wird über die Drehzahltasten wie folgt ein- und ausgeschaltet: 0 = aus, 1 = niedrige Lüfterdrehzahl, 2 = mittlere Lüfterdrehzahl, 3 = hohe Lüfterdrehzahl.
4. Neigungswinkel: Durch Verstellen des Lüfterschutzes kann der gewünschte Kippwinkel am Lüfter eingestellt werden.

VORSICHT: Auf keinen Fall mehrere Drehzahltasten gleichzeitig betätigen. Andernfalls können Schäden am Schaltergehäuse verursacht werden.

REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das

Netzkabel aus der Steckdose.

1. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!
2. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.

TECHNISCHE DATEN

Betriebsspannung: 220-240V \~ 50-60Hz

Leistungsaufnahme: 40W

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß den folgenden Bedingungen Garantie zu fordern:

Wir bieten eine 2-jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung – Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder

wenden Sie sich an den Händler bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen.

Emerio Deutschland GmbH (no service address)

Lerchenweg 3

40789 Monheim am Rhein

Deutschland

Kundeninformation:

T: [phone]

E: [e-mail]

ERP-Informationen (DE)

Lieferant: Emerio Deutschland GmbH

Lerchenweg 3

40789 Monheim am Rhein

Deutschland

Erklärt für das im Folgenden beschriebene Produkt:

Erforderliche Angaben

Informationen zur Angabe des FN-114224, auf das/die sich die Informationen beziehen: [Tischventilator]
Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	65,26	m^3/min
Ventilator-Leistungsaufnahme	P	41,5	W
Serviceverhältnis	SV	1,57	(m^3/min)/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	0	W
Ventilator-Schallleistungspegel	L_WA	53,78	dB(A)
Maximale Luftgeschwindigkeit	c	2,09	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:1986 + (corr. 1992), EN 60704-1:2010 + A11:2012 & EN 60704-2-7:1998, EN 50564:2011
Kontaktadresse für weitere Informationen	Emerio Deutschland GmbHLerchenweg 340789 Monheim am RheinDeutschland

Erfüllt die Anforderung der Richtlinien des Rates:

VERORDNUNG (EU) Nr. 206/2012 DER KOMMISSION vom 6. März 2012 und Anpassung der VERORDNUNG (EU) 2016/2282 DER KOMMISSION zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Raumklimageräten und Komfortventilatoren

Informationen bezügliche Aufstellung, Nutzung und Wartung des Produktes sowie Elektro- und Elektronik-Altgeräten (WEEE) finden Verbraucher in der Bedienungsanleitung, die in der Verpackung mitgeliefert wird.
