FS 40 N - Ventilator ECG - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	ECG
Modell	FS 40 N
Durchmesser	40 cm
Nennspannung	220-240 V~ 50 Hz
Nennleistung	50 W
Geräuschpegel	63,7 dB
Anzahl der Geschwindigkeitsstufen	3 (niedrig, mittel, hoch)
Drehfunktion	Ja, mit Bedienknopf
Neigungseinstellung	Ja, mit vertikaler Einstellmutter
Überhitzungsschutz	Automatische Abschaltung bei Überlastung
Verwendungszweck	Haushalt und ähnliche Räume (Küchen, Büros, Hotels)
Gehäusematerial	Kunststoff
Reinigung	Feuchtes Tuch mit Seifenwasser; nicht eintauchen
Sicherheit	Nicht im Freien oder in feuchten Räumen verwenden; nicht abdecken
Netzkabel	Mit Stecker, Länge nicht angegeben
Reparierbarkeit	Fachgerechte Reparatur; nicht selbst zerlegen
Konformität	EU-Richtlinien (elektromagnetische Verträglichkeit und elektrische Sicherheit)
Recycling	Nicht mit dem Hausmüll entsorgen; an einer Sammelstelle abgeben
Lieferumfang	Ventilator, Ständer, Standfuß, Gitter, Lüfterflügel, Schrauben, Anleitung

Häufig gestellte Fragen - FS 40 N ECG

Wie baue ich den ECG FS 40 N Ventilator zusammen?

Um den Ventilator zusammenzubauen, befestigen Sie zuerst den Standfuß am Ständer mit den Verbindungsschrauben. Montieren Sie dann das hintere Gitter am Motor mit den Positionierungsschrauben. Stecken Sie den Lüfterflügel auf die Welle und ziehen Sie die Schraube fest. Installieren Sie schließlich das vordere Gitter und verriegeln Sie es mit den Clips. Zum Zerlegen gehen Sie in umgekehrter Reihenfolge vor.

Wie stelle ich die Geschwindigkeit des Ventilators ein?

Der Ventilator verfügt über 3 Geschwindigkeitsstufen, die über einen Drehschalter am Kopf gesteuert werden. Position 0: Aus, 1: niedrige Geschwindigkeit, 2: mittlere Geschwindigkeit, 3: hohe Geschwindigkeit.

Wie aktiviere ich die Drehfunktion?

Um die Drehfunktion zu aktivieren, drücken Sie den Drehschalterknopf am Ventilatorkopf. Zum Stoppen ziehen Sie den Knopf heraus.

Wie reinige ich den Ventilator?

Ziehen Sie vor der Reinigung immer den Netzstecker des Ventilators. Verwenden Sie ein feuchtes Tuch oder einen Schwamm mit Seifenwasser, um die Kunststoffteile zu reinigen. Tauchen Sie den Ventilator niemals in Wasser und vermeiden Sie Lösungsmittel.

Was tun, wenn der Ventilator automatisch stoppt?

Dies kann auf den Überhitzungsschutz bei Überlastung zurückzuführen sein. In diesem Fall ziehen Sie den Netzstecker und wenden Sie sich an einen autorisierten Kundendienst. Versuchen Sie keine Reparatur selbst.

Kann ich den Ventilator im Freien verwenden?

Nein, der Ventilator ist nur für den Innenbereich geeignet. Verwenden Sie ihn nicht in feuchter Umgebung oder im Freien, um Stromschlaggefahr zu vermeiden.

Dürfen Kinder diesen Ventilator benutzen?

Ja, Kinder ab 8 Jahren dürfen ihn unter Aufsicht benutzen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Wie stelle ich die Neigung des Ventilators ein?

Lockern Sie die vertikale Einstellmutter am Kopf, neigen Sie den Ventilator auf den gewünschten Winkel und ziehen Sie die Mutter wieder fest.

Was tun, wenn das Netzkabel beschädigt ist?

Verwenden Sie das Gerät nicht. Lassen Sie das Kabel von einem autorisierten Fachservice austauschen. Entfernen Sie nicht die Schutzabdeckungen, Stromschlaggefahr.

Wie entsorge ich den Ventilator am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht mit dem Hausmüll. Geben Sie es an einer Sammelstelle für Elektro- und Elektronik-Altgeräte ab. Fragen Sie Ihre Gemeinde oder das Geschäft nach weiteren Informationen.

BEDIENUNGSANLEITUNG FS 40 N ECG

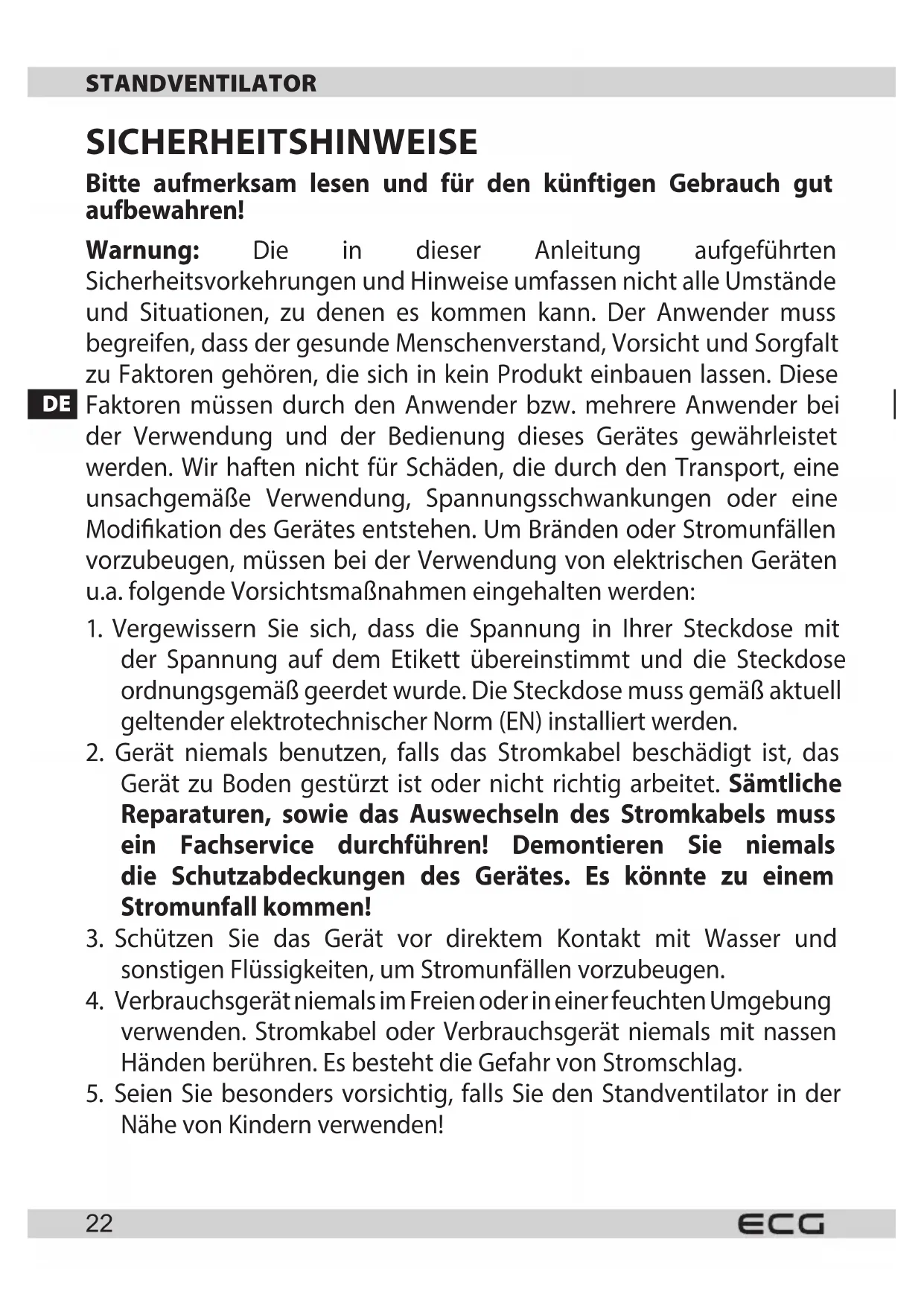

STANDVENTILATOR BEDIENUNGSANLEITUNG

GB

STAND FAN INSTRUCTION MANUAL

HR/BIH

Bitte aufmerksam lesen und für den künftigen Gebrauch gut aufbewahren!

Warnung: Die in dieser Anleitung aufgeführten Sicherheitsvorkehrungen und Hinweise umfassen nicht alle Umstände und Situationen, zu denen es kommen kann. Der Anwender muss begreifen, dass der gesunde Menschenverstand, Vorsicht und Sorgfalt zu Faktoren gehören, die sich in kein Produkt einbauen lassen. Diese Faktoren müssen durch den Anwender bzw. mehrere Anwender bei der Verwendung und der Bedienung dieses Gerätes gewährleistet werden. Wir haften nicht für Schäden, die durch den Transport, eine unsachgemäße Verwendung, Spannungsschwankungen oder eine Modifikation des Gerätes entstehen. Um Bränden oder Stromunfällen vorzubeugen, müssen bei der Verwendung von elektrischen Geräten u.a. folgende Vorsichtsmaßnahmen eingehalten werden:

1. Vergewissern Sie sich, dass die Spannung in Ihrer Steckdose mit der Spannung auf dem Etikett übereinstimmt und die Steckdose ordnungsgemäß geerdet wurde. Die Steckdose muss gemäß aktuell geltender elektrotechnischer Norm (EN) installiert werden.
2. Gerät niemals benutzen, falls das Stromkabel beschädigt ist, das Gerät zu Boden gestürzt ist oder nicht richtig arbeitet. Sämtliche Reparaturen, sowie das Auswechseln des Stromkabels muss ein Fachservice durchführen! Demontieren Sie niemals die Schutzabdeckungen des Gerätes. Es könnte zu einem Stromunfall kommen!
3. Schützen Sie das Gerät vor direktem Kontakt mit Wasser und sonstigen Flüssigkeiten, um Stromunfällen vorzubeugen.
4. Verbrauchsgerät niemals im Freien oder in einer feuchten Umgebung verwenden. Stromkabel oder Verbrauchsgerät niemals mit nassen Händen berühren. Es besteht die Gefahr von Stromschlag.

5. Seien Sie besonders vorsichtig, falls Sie den Standventilator in der Nähe von Kindern verwenden!

6. Stellen Sie den Standventilator in einem freien Raum auf, um eine freie Luftzirkulation zu gewährleisten. Dies ist für eine ordnungsgemäße Funktion notwendig. Verdecken Sie niemals die Öffnung des Standventilators!

7. Benutzen Sie den Ventilator nicht mit einem Programmiergerät, einem Timer, einer separaten Fernbedienung oder mit einer sonstigen Vorrichtung, die den Ventilator automatisch einschalten könnte. Es besteht nämlich das Risiko eines Brandes, falls der Ventilator verdeckt oder falsch platziert wurde.
8. Benutzen Sie das Gerät nicht in der Nähe von Orten, an denen sich Wärme ansammelt (Kochherd, Heizung usw.).
9. Standventilator niemals auf eine weiche Oberfläche aufstellen (z.B. Bett, Couch). Der Ventilator muss auf einer stabilen und geraden Oberfläche stehen.
10. Wird vom Gerät ungewöhnlicher Geruch oder Rauch abgegeben, sollten Sie das Verbrauchsgerät sofort vom Stromnetz trennen und eine Kundendienststelle aufsuchen.
11. Schalten Sie das Gerät nicht durch Ein-/Ausziehen des Steckers ein oder aus. Schalten Sie immer zuerst den Standventilator am Hauptschalter aus, erst dann können Sie das Stromkabel aus der Netzsteckdose ziehen!
12. Der Ventilator sollte nicht unbeaufsichtigt gelassen werden, falls dieses an das Stromnetz angeschlossen ist. Vor der Wartung Stromkabel aus der Steckdose ziehen. Ziehen Sie nicht am Kabel, um den Stecker aus der Steckdose zu ziehen. Ziehen Sie am Stecker, um das Kabel aus der Steckdose zu ziehen.
13. Das Stromkabel darf nicht mit heißen Teilen in Berührung kommen oder über scharfe Kanten führen.
14. Stecken Sie in die Ventilatoröffnung weder Finger noch sonstige Gegenstände.

15. Verwenden Sie das Gerät nur gemäß den in dieser Anleitung aufgeführten Hinweisen. Der Hersteller haftet nicht für Schäden, die durch eine unsachgemäße Verwendung dieses Gerätes entstanden sind.

16. Dieses Gerät ist für den Gebrauch im Haushalt und in ähnlichen Räumen bestimmt:

17. Küchenzeilen in Geschäften, Büros und an sonstigen Arbeitsplätzen

18. Geräte, die Gästen in Hotels, Motels und sonstigen Beherbergungseinrichtungen zur Verfügung stehen.

19. Verbrauchsgeräte, die in Betrieben mit Übernachtung und Frühstück benutzt werden

20. Kinder im Alter von 8 Jahren und älter sowie Personen mit verminderten physischen, sensorischen und mentalen Fähigkeiten sowie mangelnden Erfahrungen und Kenntnissen dürfen dieses Gerät nur unter Aufsicht benutzen oder nachdem diese über einen gefahrlosen Gebrauch belehrt wurden und mögliche Gefahren verstehen. Kinder dürfen mit dem Gerät nicht spielen. Die seitens des Verbrauchers vorgenommenen Reinigungs- und Wartungsarbeiten dürfen nur Kinder durchführen, die beaufsichtigt werden.

Sorgen Sie dafür, damit das Strom- oder Verlängerungskabel während des Betriebes nicht versehentlich aus der Steckdose gezogen werden kann.

Tragen Sie das Gerät am Tragegriff.

Do not immerse in water! – Niemals ins Wasser tauchen!

Warnung: Ventilator nicht abdecken, um eine Überhitzung zu vermeiden.

GEFAHR FÜR KINDER:

Kinder dürfen nicht mit der Verpackungsmaterial spielen. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Erstickungsgefahr.

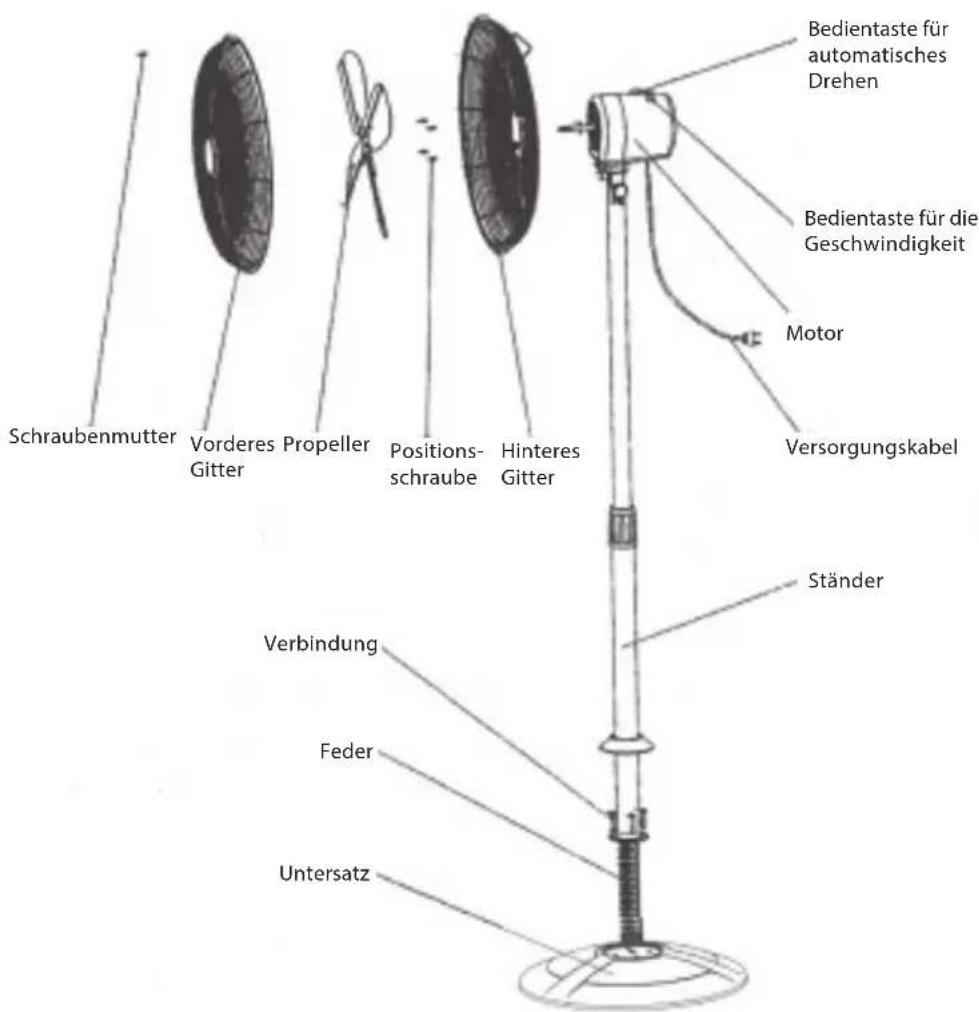

INSTALLATION

1. Die Einzelteile entnehmen Sie bitte aus der Verpackung. Falls das vordere und das hintere Gitter verbunden sind, zerteilen Sie sie bitte.

2. Aus der Verpackung entnehmen Sie bitte den Untersatz sowie die Teile des Ständers und lösen die 4 Verbindungsschrauben. Den Ständer befestigen Sie bitte am Untersatz, indem Sie ihn mit Schrauben verbinden.

3. Demontieren Sie bitte die vier Positionsschrauben am Motor. Das hintere Gitter legen Sie an die vier Öffnungen am Motor an (mit dem Griff in Richtung nach oben), in die Öffnungen schrauben Sie die vier Positionsschrauben ein und ziehen sie an.

4. Lösen Sie von den Schrauben die Muttern

DE

am Propeller, setzen Sie den Propeller auf die Motorwelle und befestigen Sie ihn durch das Anziehen der Schrauben. Kontrollieren Sie, dass der Propeller nicht am Gitter schleift.

1. Das vordere Gitter legen Sie an das hintere Gitter an. Ziehen Sie die Schraube und die Mutter an, befestigen Sie bitte die Halteklammern.

WÄRMESCHUTZ

Falls es zu einer Überlastung der Antriebseinheit kommt, wird der Wärmeschutz aktiviert, der den Ventilator automatisch ausschaltet. In diesem Fall wenden Sie sich bitte an den Fachservice.

VERWENDUNG

Der Standventilator hat 3 Geschwindigkeiten, sein Drehkopf gewährleistet eine vollständige Umdrehung. Er ist leise, hat einen niedrigen Energiebedarf, ist zuverlässig und sicher und besonders gewährleistet er eine effektive Luftumwälzung.

Der Ausschalter ist mit einer Geschwindkeitsbedienung am Kopfteil des Ventilators ausgestattet.

0 - Der Ventilator ist ausgeschaltet.

1 - Der Ventilator läuft auf der langsamsten Geschwindigkeit

2 - Der Ventilator läuft auf der mittleren Geschwindigkeit

3 - Der Ventilator läuft auf der höchsten Geschwindigkeit

- Der Ventilator kann sich während des Laufs drehen.

- Falls Sie möchten, dass sich das Kopfteil des Ventilators dreht, drücken Sie die Bedientaste für das automatische Drehen.

- Falls Sie möchten, dass das Kopfteil des Ventilators anhält, ziehen Sie die Bedientaste für das automatische Drehen heraus.

- Das Kopfteil des Ventilators können Sie nach oben oder nach unten einstellen. Lösen Sie die Mutter der vertikalen Einstellung, den Standventilator stellen Sie in dem gewünschten Winkel auf und die Mutter drehen Sie erneut.

REINIGUNG UND INSTANDHALTUNG

1. Vor der Reinigung muss der Standventilator ausgeschaltet werden und ziehen Sie den Stecker aus der Steckdose.
2. Die Plastikteile reiben Sie mit einem Tuch oder einem feuchten Schwamm ab, der in einer Seifenlösung eingeweicht wurde. Anschließend reiben Sie das Gerät trocken. Tauchen Sie den Standventilator niemals in Wasser unter!
3. Im Falle der Demontage des Ventilators gehen Sie in umgekehrter Reihenfolge vor wie bei der Montage.

Wir empfehlen, die Verpackung für den Fall einer Reparatur oder zum Wegstellen aufzuheben.

DE

TECHNISCHE DATEN

Durchmesser 40 cm

Nennspannung: 220–240 V\~ 50 Hz

Anschlusswert: 50 W

Geräuschpegel: 63,7 dB

VERWENDUNG UND ENTSORGUNG DER VERPACKUNG

Verpackungspapier und Wellpappe – zum Altpapier geben. Verpackungsfolie, PET-Beutel, Plastikteile – in den Sammelcontainer für Plastik.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Die Entsorgung der verwendeten elektrischen und elektronischen Geräte (gültig in den Mitgliedsländern der EU und weiteren europäischen Ländern mit dem eingeführten System der Abfalltrennung)

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt nicht als Hausmüll abgegeben werden soll. Das Produkt geben Sie an einem Ort ab, der für das Recycling von elektrischen und elektronischen Geräten bestimmt ist. Die richtige Entsorgung des Produktes schützt Sie vor negativen Einflüssen auf die menschliche Gesundheit und des Lebensraumes.

Das Recycling des Materials trägt zum Schutz der Naturressourcen bei. Mehr Informationen über das Recycling dieses Produktes gibt Ihnen die Kommunalbehörde, Organisationen für die Bearbeitung von Hausabfall oder die Verkaufsstelle, in der Sie das Produkt erworben haben.

Dieses Produkt erfüllt die Anforderung der EU-Richtlinien über elektromagnetische Kompatibilität und elektrische Sicherheit.

08/05

Bedienungsanleitung s. www.ecg-electro.eu.

Eine Änderung des Textes und der technischen Parameter vorbehalten.
